proe5[1].0工程图教程

本章提要第3章工程图视图工程图视图是工程图最重要的组成部分，在Pro/ENGINEER中创建一份完整的工程图也是首先从创建视图开始的。

本章将着重介绍有关工程图视图的知识。

主要内容包括：●工程图视图的概述与预备知识。

●工程图视图的创建（包括基本视图、高级视图与装配体的视图）。

●视图的显示模式与属性编辑。

●工程图视图范例。

3.1 工程图视图概述工程图中最主要的组成部分就是视图，工程图用视图来表达零组件的形状与结构，复杂零件又需要由多个视图来共同表达才能使人看得清楚、明白。

在机械制图里，视图被细分为许多种类，有主视图、投影视图（左、右、俯、仰视图）和轴测图；有剖视图、破断视图和分解视图；有全视图、半视图、局部视图和辅助视图；有旋转视图、移出剖面和多模型视图等。

各类视图的组合又可以得到许多的视图类型。

显然Pro/ENGINEER的工程图模块不会为了创建各种视图而单独提供一个命令工具，因为这样显得繁琐且没有必要。

Pro/ENGINEER解决创建诸多类型视图的办法便是提供了修改视图属性的功能，利用“绘图视图”对话框，用户可以修改视图的类型、可见区域、视图比例、剖面、视图状态、视图显示方式以及视图的对齐方式等属性。

这样一来用户只需插入普通视图，并创建其投影视图、详细（局部）视图及辅助视图，然后修改相应的属性选项，便可获得所需的视图类型了。

一个“绘图视图”对话框几乎包括了创建工程图视图的所有内容，使得创建不同视图的步骤与方法统一起来，只要读者掌握了创建一两种视图的操作方法，举一反三，便可以学会其他类型的视图的创建方法。

所以我们有必要先来了解“绘图视图”对话框，这是有助于快速学会利用Pro/ENGINEER软件进行绘制工程图并且提高工作效率最有效的方法之一。

在Pro/ENGINEER Wildfire 4.0软件系统的工程图环境下，选择下拉菜单中的子命令，如图3.1.1所示，并进行相应的操作，则系统弹出“绘图视图”对话框，下面将对“绘图视图”对话框中的各项功能进行详细的说明。

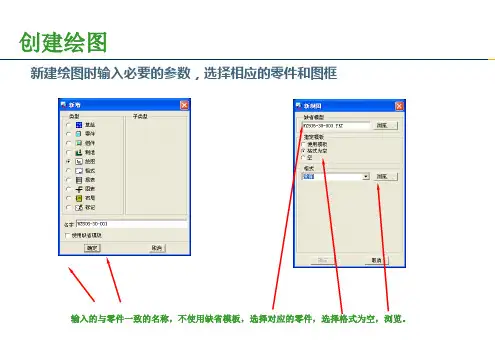

Proe5.0出工程图详细操作步骤1.建立工程图：运行 proe5.0，单击“新建”，弹出新建对话框，选择“绘图”，输入名称“ yiliufati ”，取消勾选“使用缺省模板”（图1），单击对话框，单击“缺省模型” 下的“浏览”，指定已经绘制好的3D。

随后弹出“新建绘图”模型文件“ yiliufati.prt ”，“指定模板”选择“空” ，“方向”为“横向” ，“大小”选择“进入 2D 绘图环境。

A3 ”，单击完成（图2），图 1图 22.绘图环境设置：选择“文件 ---- 绘图选项” ，打开选项设置框，点击打开配置文件，打开路径为C:\Program ，选择并打开配置文件，点击“应用”结束。

3.建立视图：（1）创建一般视图：切换到“布局”，单击“”，在绘图区某处单击放置一般视图，同时弹出“绘图视图”对话框（图3）。

图 3 然后设置部分选项卡（每个选项卡设置完后都先点击“应用”，再设置下一个选项卡），部分需要设置的选项卡如图 4 和图 5。

点击创建俯视图，在绘图区右侧的绘图树选中俯视图“ yiliufati_view_1 ”，右击打开右键菜单，取消勾选“锁定视图移动”（图 6）。

然后鼠标指向视图，左键拖动至合适位置。

图 6图 4 图 5（2）创建投影视图：图 6选中俯视图作父视图，单击，在俯视图上面放置主视图，左键确定（图6）。

双击主视图，弹出“绘图视图”，在“截面”选项卡中选择“2D 剖面”，单击，选择，弹出“菜单管理器”，选择“平面 ---- 单一 ---- 完成”，在弹出的输入框中输入剖面名“ A ”，单击，在俯视图中选择“ TOP”面作剖面（图 7），单击“应用” 结束，创建剖视图 A-A 。

“视图显示”的设置同俯视图（完成后如图 8）。

图 7图 8同理，以 A-A 剖视图作为父视图创建其他投影视图，由于溢流阀体零件的孔分布不规则，因此选用了 4 个基本视图和 2 个剖视图（图9）。

图9（3）创建剖面符号：切换到，选择A-A 剖视图，右击打开右键菜单，选择，单击俯视图作为剖面放置的视图，同理为剖视图C-C 添加剖面符号（图10）。

Proe5.0 工程图教程之--标注样式的设置前面我出了几节工程图的教程，我的标注样式都是设置好的，如果朋友们是第一次用proe 做工程图，会发现，标注出来的尺寸比较难看，包括字体，箭头的样式，都很古怪，如下图：那么我们在正式做工程图之前，需要对proe的标注样式进行设置，并保存，这是一个一劳永逸的操作，只要设置一次，并保存好文件，后续就可以一直用下去。

如何设置呢，请请往下看: 下面开始教程，阅读说明：图片在上，注释文字在下方，该教程又本人（幽助）原创，首发沐风论坛，转载请保持其完整性，并注明出处，谢谢！在工程图界面，点击【文件】-【绘图选项】。

弹出的窗口就的标注样式设定的所有选项，我们可以看【说明】这里一栏，都是中文的，可以根据自己的需求和喜好来调整。

比如，我先将绘图的单位从英寸，修改为mm.【值】这里，调整为mm, 再点击【添加更改】，再点【应用】再比如，我们将工程图的投影法，修改成【第三角投影】可能有些默认就是第三角投影。

根据自己的需求调整，有些有第一角投影法。

再比如，我将字体的高度，调整为 2 再比如，我将横截面的箭头长度设为2我将横截面的箭头宽度设计为 1我将尺寸界线在尺寸引导箭头上的偏移量设为0.5我将引导线箭头长度设为2 我将引导线箭头宽度设为1将引导线拐肘长度设为0.5将字体设定为【仿宋】，值这里输入【simfang】当所有需要设置的选项设定好之后，点击保存。

保存的位置，可以任意，文件路径最好没有中文名，可以给此文件取个名字，也可以用默认的。

回到零件建模的界面。

点击【工具】-【选项】在选项窗口，直接输入【drawing_setup_file】选项，点击【浏览】，查找到刚刚我们保存的标注样式设定的文件。

找到对应的路径，选择正确的文件。

选择完成之后，点击【添加更改】并确定。

然后保存配置文件，到安装目录的text 文件夹下面，config.pro 文件里面。

关闭proe，重新启动软件。

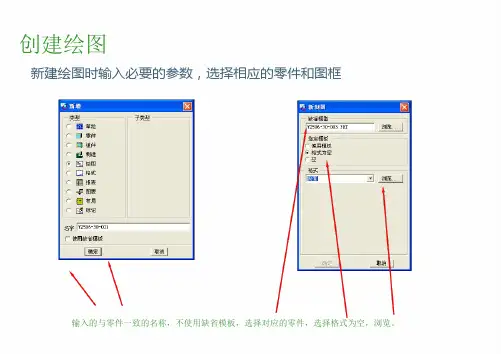

Proe5.0出工程图详细操作步骤1.建立工程图：运行proe5.0，单击“新建”，弹出新建对话框，选择“绘图”，输入名称“yiliufati”，取消勾选“使用缺省模板”（图1），单击。

随后弹出“新建绘图”对话框，单击“缺省模型”下的“浏览”，指定已经绘制好的3D模型文件“yiliufati.prt”，“指定模板”选择“空”，“方向”为“横向”，“大小”选择“A3”，单击完成（图2），进入2D绘图环境。

2.绘图环境设置：选择“文件----绘图选项”，打开选项设置框，点击打开配置文件，打开路径为C:\Program Files\proeWildfire5.0\text\，选择并打开配置文件，点击“应用”结束。

图1图23.建立视图：（1）创建一般视图：切换到“布局”，单击“”，在绘图区某处单击放置一般视图，同时弹出“绘图视图”对话框（图3）。

图3 然后设置部分选项卡（每个选项卡设置完后都先点击“应用”，再设置下一个选项卡），部分需要设置的选项卡如图4和图5。

点击创建俯视图，在绘图区右侧的绘图树选中俯视图“yiliufati_view_1”，右击打开右键菜单，取消勾选“锁定视图移动”（图6）。

然后鼠标指向视图，左键拖动至合适位置。

图6图4 图5选中俯视图作父视图，单击，在俯视图上面放置主视图，左键确定（图6）。

双击主视图，弹出“绘图视图”，在“截面”选项卡中选择“2D 剖面”，单击，选择，弹出“菜单管理器”，选择“平面----单一----完成”，在弹出的输入框中输入剖面名“A ”，单击，在俯视图中选择“TOP ”面作剖面（图7），单击“应用”结束，创建剖视图A-A 。

“视图显示”的设置同俯视图（完成后如图8）。

同理，以A-A 剖视图作为父视图创建其他投影视图，由于溢流阀体零件的孔分布不规则，因此选用了4个基本视图和2个剖视图（图9）。

图 6图7图8图9切换到，选择A-A 剖视图，右击打开右键菜单，选择，单击俯视图作为剖面放置的视图，同理为剖视图C-C添加剖面符号（图10）。

Proe5.0出工程图详细操作步骤1.建立工程图：运行proe5.0，单击“新建”，弹出新建对话框，选择“绘图”，输入名称“yiliufati”，取消勾选“使用缺省模板”（图1），单击。

随后弹出“新建绘图”对话框，单击“缺省模型”下的“浏览”，指定已经绘制好的3D模型文件“yiliufati.prt”，“指定模板”选择“空”，“方向”为“横向”，“大小”选择“A3”，单击完成（图2），进入2D绘图环境。

2.绘图环境设置：选择“文件----绘图选项”，打开选项设置框，点击打开配置文件，打开路径为C:\Program Files\proeWildfire5.0\text\，选择并打开配置文件，点击“应用”结束。

图1图23.建立视图：（1）创建一般视图：切换到“布局”，单击“”，在绘图区某处单击放置一般视图，同时弹出“绘图视图”对话框（图3）。

图3 然后设置部分选项卡（每个选项卡设置完后都先点击“应用”，再设置下一个选项卡），部分需要设置的选项卡如图4和图5。

点击创建俯视图，在绘图区右侧的绘图树选中俯视图“yiliufati_view_1”，右击打开右键菜单，取消勾选“锁定视图移动”（图6）。

然后鼠标指向视图，左键拖动至合适位置。

图6图4 图5选中俯视图作父视图，单击，在俯视图上面放置主视图，左键确定（图6）。

双击主视图，弹出“绘图视图”，在“截面”选项卡中选择“2D 剖面”，单击，选择，弹出“菜单管理器”，选择“平面----单一----完成”，在弹出的输入框中输入剖面名“A ”，单击，在俯视图中选择“TOP ”面作剖面（图7），单击“应用”结束，创建剖视图A-A 。

“视图显示”的设置同俯视图（完成后如图8）。

同理，以A-A 剖视图作为父视图创建其他投影视图，由于溢流阀体零件的孔分布不规则，因此选用了4个基本视图和2个剖视图（图9）。

图 6图7图8图9切换到，选择A-A 剖视图，右击打开右键菜单，选择，单击俯视图作为剖面放置的视图，同理为剖视图C-C添加剖面符号（图10）。

proe5.0工程图教程[3]怎么画中心线
proe5.0工程图中中心线是画工程图前期要画好的，后期画容易遗忘。

怎么画中心线？百度经验:
工具/原料proe5.0百度经验:
方法/步骤1
从"布局"切换到"注释"。

步骤阅读
2
点击"显示模型注释"-选择显示轴工具。

步骤阅读
步骤阅读
3
选择要显示视图（边框显示的时候）点击鼠标左键。

步骤阅读
4
出现很多中心线，先点击右边没有勾的小框框。

步骤阅读
步骤阅读
5
然后按住键盘上的ctrl键，选择你需要显示的中心线。

确定就可以了。

步骤阅读
步骤阅读
END百度经验:
注意事项ctrl键可以来实现选择中心线是否显示的作用。

294本章提要第7章 零件族表与孔表的制作本章介绍了如何在工程图中创建零件族表和孔表的一般步骤。

主要内容包括：● 创建零件的族. ● 在工程图中创建族表。

● 创建零件实例的工程图. ●在工程图中创建族表.7。

1 零 件 族 表在一张工程图中，通常会存在一些具有相似特征的零件，这些零件外形相似，功能相同，因而可以把它们看成是一个零件的“家族”，较常见的如标准件，其中，一个母体零件称之为“类属零件”，而由类属零件派生出来的零件叫做“实例”；在工程图中，专门用来列出相关族零件信息的表格称之为“零件族表”,在零件模式下，将具有相同外形的模型用“零件族表"的方式来创建，这样可以加快模型的处理速度，而且节省空间。

7。

1.1 创建零件的族在一张零件族表中，包括零件目录、特征参数、用户定义参数和其他信息等，这些信息都需在实体零件模型中对其进行定义，因此，在创建族表之前，必须存在一个已创建好族的零件，且每个实例零件包含的信息都验证无误.下面说明创建族零件的一般操作步骤。

读者可将工作目录设置至D :\proewf4.7\work\ch07\ch07。

01\ch07。

01.01，打开零件模型b olt_1。

prt 文件进行操作练习。

1．创建族表结构在创建族表结构之前应确定类属零件在实例中变化的尺寸、参数或特征。

Step1。

选择下拉菜单命令，系统弹出图7.1.1所示的“族表BOLT_1”295（族表定义）对话框（一）;如果模型中不包括任何已经定义的族表，则在族表定义对话框中将会出现图7.1。

1所示的提示信息。

（系统提示定义族表的行和列，每一行用来定义一个实例,每一列用来描述模型中的尺寸、参数或特征)。

Step2。

单击对话框中的“在所选行处插入新的实例”按钮添加实例，如图7.1.2所示，单击各实例名可对其重命名.Step3. 单击对话框中的“添加/删除表列"按钮，添加模型各尺寸变量、参数或特征，系统弹出“族项目，普通模型：BOLT_1”对话框，如图7。

出工程图详细操作步骤1.建立工程图：运行，单击“新建”，弹出新建对话框，选择“绘图”，输入名称“yiliufati”，取消勾选“使用缺省模板”（图1），单击。

随后弹出“新建绘图”对话框，单击“缺省模型”下的“浏览”，指定已经绘制好的3D模型文件“”，“指定模板”选择“空”，“方向”为“横向”，“大小”选择“A3”，单击完成（图2），进入2D绘图环境。

2.绘图环境设置：选择“文件----绘图选项”，打开选项设置框，点击打开配置文件，打开路径为C:\Program Files\\text\，选择并打开配置文件，点击“应用”结束。

图1图23.建立视图：（1）创建一般视图：切换到“布局”，单击“”，在绘图区某处单击放置一般视图，同时弹出“绘图视图”对话框（图3）。

图3然后设置部分选项卡（每个选项卡设置完后都先点击“应用”，再设置下一个选项卡），部分需要设置的选项卡如图4和图5。

点击创建俯视图，在绘图区右侧的绘图树选中俯视图“yiliufati_view_1”，右击打开右键菜单，取消勾选“锁定视图移动”（图6）。

然后鼠标指向视图，左键拖动至合适位置。

图6图4图5选中俯视图作父视图，单击，在俯视图上面放置主视图，左键确定（图6）。

双击主视图，弹出“绘图视图”，在“截面”选项卡中选择“2D 剖面”，单击，选择，弹出“菜单管理器”，选择“平面----单一----完成”，在弹出的输入框中输入剖面名“A ”，单击，在俯视图中选择“TOP ”面作剖面（图7），单击“应用”结束，创建剖视图A-A 。

“视图显示”的设置同俯视图（完成后如图8）。

同理，以A-A 剖视图作为父视图创建其他投影视图，由于溢流阀体零件的孔分布不规则，因此选用了4个基本视图和2个剖视图（图9）。

图6图7图8图9切换到，选择A-A 剖视图，右击打开右键菜单，选择，单击俯视图作为剖面放置的视图，同理为剖视图C-C添加剖面符号（图10）。

图103.添加标注：（1）自动标注尺寸：切换到，单击，弹出“显示模型注释”对话框，选择需要显示尺寸标注的特征（图11），在对话框中选择需要显示的尺寸（图12）和基准轴（图13）。

proe5.0工程图之投影及剖视图2011-04-05 10:25:03| 分类：||我们在proe5.0工程图之绘图视图中知道了一般视图的创建方法。

现在我们来学习投影视图。

点击工具栏中的“投影”然后在主视图的某一边点击一下，相应的左（俯）视图就出来了。

然后再双击此投影视图，会出现绘图视图窗口。

在窗口中设置相关参数即可。

详细视图的绘制也较为简单，点击详细--->提示“在一现有视图上选取要查看细节的中心点。

”就在要查看的地方点击一下，不过点击时要点到线上面才行。

然后就在周围点击一个圈。

再在其他地方点一下就可。

如上图。

简单剖面视图的设置。

假设已经在三维模型中设置好剖面。

本例还是以上图的左视图为例。

把左视图做成剖面视图。

双击左视图---->出现绘图视图窗口---->选择截面---->2D截面---->点击下面的"+"号，在名称里选择相应的截面即可。

设置好之后还可以进行视图显示设置。

设置完成后点击确定，关闭。

我们看到剖面线好像太稀，不急我们双击剖面线将出现菜单，点击间距。

然后点击一半。

我们看到剖面线会的间隙会变小。

其余设置大同小异。

大家试试看。

此剖视图到此好像还缺少一个剖向箭头。

我们继续……选左击，单击一下剖视图，然后再右击剖视图会出现快捷菜单，（右击时不要太快）选择添加箭头。

再点击一下相应的视图，全便中我是点击的主视图。

至此一个简单的剖视图制图完成。

接下来我们来说一说如果在三维环境中没有设置剖面怎么做呢？双击左视图---->出现绘图视图窗口---->选择截面---->2D截面---->点击下面的"+" 号---->再点击名称下面的创建新会出现菜单。

单击完成。

提示输入截面名称，假设输入A-A。

输入A比较好。

点击后面的钩.出现菜单设置平面。

且要开启基准平面显示。

选择基准平面dtm2或与之平行的基准平面---->后点击右下角菜单中的确定。

Pro/E野火5.0之工程视图工程视图基本步骤新建→绘图→名称→取消√→确定→浏览所需三维零件并双击→指定范本（使用模板：能够自动生成各视图及格式；格式为空：选取有预设表格的空图幅；空：重新设定一张空白图纸，且要设定图纸方向及大小。

）→确定→右键，插入普通视图（立体3D），点选放置中心并设定视图方向→应用（方向不理想还可重新设定，如果“确定”就不可重设）→关闭→右键，插入普通视图→点选放置中心并设定主视图方向→应用→关闭→指针移近主视图至出现绿色方框击左键变红色，右键，插入投影视图…（可完成顶底左右视图，但后视必须参照右视图）﹡删除视图：选中视图（可Ctrl或框选）→右键，删除。

移动视图：选中视图→右键，解禁“锁定视图移动”→左键拖动视图→右键，锁定视图移动。

对齐视图：双击欲对齐的视图→对齐→勾选“将此视图与其它视图对齐”（反之，已对齐的视图取消此勾选，将不受对齐约束）→确定互肋视图用已存在视图的“一个边的法向”或“一个基准面的法向”作投影所得视图。

插入→绘图视图→辅助→选一个边或一个基准面并左键点选视图位置。

细节视图插入→绘图视图→详细→放大区域的中心→样条圈选范围（大至）→视图放置中心→移动注释文字（点选文字按左键拖动）→修改比例值（左键选注释文字后双击比例数字并输入如1、2、3、4等。

记住这些数字仅代表视觉的放大倍数，并不代表任何真实的比例。

破断视图适用于特长型件的中部中断。

点选一个已有视图→右键→属性→可视区域→破断视图→“＋”→分别点选视图上的侧影投影轮廓线定义第一条和第二条水平或竖直的破断线→破断线样式设为“视图轮廓上的S曲线”→应用，关闭。

全剖视图零件图中建立“剖截面”比工程图中更直观：启动视图管理器→X截面→新建→输入截面名，ENT→平面，单一，完成→选一个基准面→关闭并点选保存工程图中建立“剖视图”：先以基本视图为父视图建立一个投影视图→再选中该视图→属性→剖面→2D截面→“＋”→选所需剖截面并“应用”，“关闭”→移近剖视图至出现绿色方框击左键变红色，右键，添加箭头→点选欲在其上添加箭头的视图→还可箭头及文字移位元、设置剖面线间距（角度、线型）等。

PROE5.001基本建模过程简介Pro/ENGINEER Wildfire 基本建模过程简介模块概述在本模块中，您将会学习到通常用于查看、建模、装配和记录Pro/ENGINEER 实体模型的基本建模过程。

虽然特定公司的过程可能会有所不同，但大多数公司都使用此简化过程。

在整个课程模块中都支持该过程，课程项目也一样。

本模块还将介绍各种基本Pro/ENGINEER 概念，包括基于特征建模和零件模型、组件和绘图之间的关联性。

在后续模块中您会了解到有关这些内容及其它概念的细节。

目标成功完成此模块后，您即可知道如何：通过查看毗邻零件的设计参数准备零件模型设计。

采用必需的设计参数创建新零件模型。

通过装配新零件模型和现有零件模型创建组件。

创建包括视图、尺寸和标题栏的新零件模型的2D 绘图。

Pro/ENGINEER Wildfire 基本建模过程基本建模过程可归纳为四个高级步骤：1. 准备零件模型设计2. 创建新零件模型3. 通过装配零件模型创建新组件4. 创建新零件模型的绘图过程: 过程练习目标成功完成此模块后，您将能够：查看现有零件的设计参数。

使用必需的设计参数创建新零件模型。

通过装配零件模型创建新组件。

创建新零件模型的新绘图。

假定背景在开始对键柄建模之前，需查看相邻键座模型的设计。

由经验得知，键座上的孔的直径并不足以容纳粗壮的键柄，而键座也无法提供足够的间隙来使用刀具。

正确查看完设计之后，即可创建键柄零件，并将其与键座组装到一起。

最后，可通过创建2D 绘图来记录键柄设计。

1.任务1.准备零件模型设计- 打开并编辑现有零件模型的尺寸以查看几何自动更新。

1. 要打开KEY_BASE.PRT 零件模型，执行下列操作：在界面顶部的主工具栏中单击“打开”(Open) 。

在“文件打开”(File Open) 对话框中，单击“工作目录”(Working Directory) 。

双击Module_01文件夹以查看其内容。
