钢拱架加工技术交底(2016最新版本)

7)每次改变钢筋级别、直径、焊条型号或调换焊工时，应预先用相同材料、焊接条件和参数，制作两个拉力试件。当试验结果均大于该级别钢筋的抗拉强度时，方可正式施焊。
8)质量检查：用小锤敲击接头时，钢筋发出与基本钢材同样的清脆声；接头焊缝表面平顺，无缺口、裂纹和较大的金属焊瘤，其缺陷及尺寸的允许偏差应符合下表规定。
2、施工期间，应对支护的工作状态进行定期和不定期检查，在不良地质地段，应由专人没办检查。当发现支护变形或损坏时，应立即修整加固，当险情危急时，应将人员撤出危险区，并立即向上级报告。
3、构建之称的立柱不得置于虚渣和活动石块上。在软弱胃炎地段，立柱地面应加设垫板或垫辆。
4、钢架的安装作业时，作业人员之间应协调动作，在本排钢架未安装完毕，并与相邻的钢架和锚杆连接稳当之前，不得擅自取消临时支撑。
个
2
mm2
6
三、钢架安装验收标准：
钢架安装不得侵入净空断面（或二次衬砌断面），底部不得有虚渣，相邻钢架及各节钢架间的连接应符合设计要求。
钢架安装允许偏差表
序号
项目
允许偏差
1
间距
±100mm
2
横向
±50mm
3
高程
±50mm
4
垂直度
±2°
5
保护层和表面覆盖层厚度
-5mm
四、拱架安装施工安全技术交底：
1、进入隧道洞内必须正确戴安全帽。所有进入隧道工地的人员，必须按工种配带好相应的安全防护用品，遵章守纪，听从指挥。
表1—电弧焊接钢筋接头的缺陷尺寸偏差允许值
序号
名称
单位
允许偏差值
1
帮条对焊接头中心的纵向偏移
mm
0.5d
2
接头处钢筋轴线的弯折

1
21
2
22
3
23
4
24
5
25
6
26
7
27
8
28
9
29
10
30
11
31
12
32
13
33
14
34
15
35
16
36
17
37
18
38
19
39
20
40
1.2钢拱架应垂直与隧道中线，上下左右偏差应小于±5cm，钢拱架倾斜度应小于±2度；当拱脚标高不准确时，不得用土回填，而应设置钢板调整，使拱脚位于设计标高位置；钢拱架的安设应在开挖后2h内完成；拱脚高度应设在低于上半断面底线以下15～20cm。
1.3钢拱架应尽可能多的与锚杆露头及钢筋网焊接，以增强其联合支护的效应。钢拱架与围岩间的间隙用喷射混凝土充填密实，先喷射钢架与围岩间的间隙，再喷射钢拱架与钢拱架间的混凝土，钢拱架与喷射混凝土形成整体，各种形式的钢拱架应全部被喷射混凝土覆盖，保护层厚度不得小于40mm，复喷混凝土标号为C20，厚度230mm。
1、在钢拱架制作和搬运过程中，应将钢拱架构件绑扎牢固，以防止发生整体构件或连接铁件碰撞伤人、车辆倾覆、构件坠落等事故。
2、钢拱架的架设应由专人按规定的信号进行指挥，随时观察围岩动态或初喷混凝土层的变化情况，防止落石或坍塌引起伤人事故。
3、在架设钢拱架前，应采用垫板等将钢拱架的基础面垫平。架设时，应采用纵向连接杆件将相邻的钢拱架连接牢固，防止钢拱架倾覆或扭转及变位等质量事故。
3、钢架制作、安装所需的人员全部到位。
4、安设钢拱架前应先在岩面初喷35mm厚的砼。
5、在进行施工的地段配备足够的照明设施。

1.1 钢架加工
⑴型钢钢架加工： 加工场地用砼硬化，精确抹平，按设计放出加工大样。钢架弯制结合隧道开挖方法采 用型钢弯制机按照隧道断面曲率分节进行弯制，弯制完成后，先在加工场地上进行试拼。 各节钢架拼装，要求尺寸准确，弧形圆顺，要求沿隧道周边轮廓误差不大于 3cm；型钢钢 架平放时，平面翘曲小于 2cm。 ⑵格栅钢架加工 格栅钢架在现场设计的工作台上加工。工作台为δ =20mm 的钢板制成，其上根据不 同断面的钢架主筋轮廓放样成钢筋弯曲模型。钢架的焊接在胎模内焊接，控制变形。 按设计加工好各单元格栅钢架后，组织试拼，检查钢架尺寸及轮廓是否合格。 加工允许误差：沿隧道周边轮廓误差不大于 3cm，平面翘曲小于 2cm，接头连接要求 同类之间可以互换。 格栅钢架各单元必须明确标准类型和单元号，并分单元堆放于地面干燥的防雨蓬内。
1.3 施工要点
1、钢架应按设计位置安设,钢架之间必须用钢筋纵向连接，并要保证焊接质量。拱加 安设过程中当钢架与围岩之间有较大的空隙时，沿钢架外缘每隔 2m 应用混凝土预制块楔 紧。 2、钢架应尽可能多地与锚杆露头及钢筋网焊接，以增强其联合支护的效应。 3、喷射混凝土时，要将钢架与岩面之间的间隙喷射饱和达到密实。 4、喷射混凝土应分层次分段喷射完成，初喷混凝土应尽早进行“早喷锚” ，复喷混凝
施工技术交底书
单位：水电一局大渡河双江口水电站工程项目经理部
工程项目名称 施工单位 交底人 接受交底人
钢拱架及钢格栅施工技术交底
时间 交底地点
交底内容：钢拱架及钢格栅施工技术交底
一、技术方面
1、工艺流程及技术要求
隧道钢架支护分为型钢钢架和格栅钢架两种，型钢钢架主要由 I20 工字钢弯制而成， 格栅钢架主要由四根Φ 22 主筋钢筋制成。 隧道各部开挖完成初喷砼后，及时安装钢架，钢拱架上下台阶开挖部位各设 2 根锁脚 锚杆长 4.5m（每榀钢架 8 根）,钢架接头部位增设定位锚杆长 3.0m（每榀钢架 4 根，锁脚 部位不再单独考虑定位锚杆）钢架之间铺挂钢筋网，然后复喷混凝土到设计厚度。钢架施 工工艺流程图见图 1。

2加设钢架基础连接纵梁，扩大开挖底脚，防止钢架悬空。
3及时喷射混凝土进行覆盖。
4防止施工过程中的碰撞和损坏。
（2）工艺流程图：
3、质量控制标准
（1）制作钢拱架所用的型钢进厂检验时必须做力学性能检测，合格后方可使用。
（2）钢架安装不得侵入衬砌界限，相邻钢架间的连接必须符合规范要求。
（3）采用型钢弯制钢架时，分节长度应根据设计尺寸及所采用的开挖方法确定，腹板上的钻孔位置要符合要求，。
架立钢架后应尽快进行喷射砼作业，以使钢架和喷射砼共同受力。
拱部开挖安装钢架后，钢拱架短时间内不能全环封闭，有可能出现拱部钢拱架下沉，导致围岩失稳或侵入衬砌界限，因此应加强对钢拱架安装以后的监控量测。
为防止拱部钢拱架下沉，必要时可采取措施进行加固，具体措施如下：
1加强对钢拱架锁脚锚管的固定。为防止钢拱架下沉或两底角回收，钢架锁脚采用4根Φ42锁脚锚管固定，锚管采用钢花管，压住水泥浆进行锚固。
贵阳轨道交通1号线第七工作段项目经理部
技术交底书
项目名称
朝火区间隧道
接收单位
结构施工队
交底单位
工程部
接收负责人
交底人
交接时间
交底内容：
朝火区间隧道钢拱架加工及安装技术交底
1、目的
明确隧道钢拱架作业流程、操作要点和相应的工艺标准，规范隧道钢拱架施工作业，充分发挥钢拱架在隧道初期支护中的重要作用。
2、施工工艺
（1）施工工艺、操作要点
Ⅰ、钢架加工:按设计放出加工大样，钢架弯制采用型钢弯制机按照隧道断面曲率分节进行弯制，弯制完成后，先在场地上进行试拼装。各节钢架拼装，要求尺寸精确、弧形圆顺，要求沿隧道周边轮廓误差不超过3cm，型钢钢架平放时，平面翘曲小于2cm。

6）焊接
①焊接前必须根据施工条件进行试焊,合格前方可正式施焊.
②所有焊接点均须采用双面焊.工字钢与连接板焊接时,采∕5cm角钢增强,焊缝高度不得小于I。mm,具体布置见如 图3；工字钢对焊时，双面绑焊12X16X1Cm（长X宽X厚）的钢板,具体布置见图4,焊接工字钢的长度大于1m.
工字钢
5、平安举措
钢拱架加工技术交底
技术交底书 交底编号：-4-1表1各单元设计参数表 1飞 0M21 B单元（又F不含口接板厚 33.Ji∙2 C*元（尺寸不含连接板谆度） E单元（尺寸不含连接板厚度） 表1钢拱架施工图 4、施工要点 1）加工场地平整：加工场地要平整,并设置原材布料区、加工区、试拼大样平台、半成品和成品存放区. 2）钢拱架弯曲时,假设长度不够应先焊接再弯曲. 3）钢拱架焊接成型后,试拼装,其允许误差沿隧道周边轮廓误差不应大于3cm.钢架由拱部,边墙各单元钢构
5）雨季时,焊接施工必须设置挡雨棚,焊机不得淋雨. 6）加工区施工用电布设要标准.
1）施工人员必须经平安培训后,熟悉并遵守平安操作规程.
2）焊工必须由持有特殊工种证的专职焊工操作,作业时必须戴工作帽，穿工作服、胶底鞋,戴电焊手套、面罩、 防护眼镜等防护用品，以防灼眼和烧伤.
3）加工成型的拱架应分类堆放整洁、稳固，不得堵塞过道.
4）氧气、乙烘瓶要固定位置存放、并到达5米以上平安距离.
件拼装而成.各单元螺栓连接.钢架平放时，平面翘曲 应小于±2cm.检验合格后，方可批量加工.加工进度满足施工需要即可，以便施工过程中拱架半径的调整.
4）加工好的拱架分类编号堆放,同时由于本地区潮湿,拱架下放置方木隔潮,放进彩钢棚.
5）连接板的螺栓孔必须采用台钻钻孔,不得采用气焊冲孔.

钢拱架施工方案技术交底1. 引言钢拱架作为一种常见的结构形式，在建筑工程中被广泛应用。

本文将介绍钢拱架施工方案的技术交底内容，包括施工前准备、施工工艺、安全措施等方面。

2. 施工前准备在进行钢拱架施工前，需进行充分的准备工作，确保施工顺利进行。

以下是施工前的准备工作：2.1 施工材料和设备准备根据设计要求和施工方案，准备好所需的钢材、焊接材料、固定件、脚手架等施工材料，并检查其质量和数量是否满足要求。

同时，检查和保养施工所需的设备，确保其正常工作。

2.2 施工图纸和方案审查对钢拱架的施工图纸和方案进行审查，确保其与设计要求一致，并做好施工过程中可能需要进行的调整的预案。

2.3 施工现场准备清理施工现场，确保施工区域的安全和整洁。

准备好施工必要的临时设施，如通道、物料堆放区等，以便施工期间使用。

3. 施工工艺钢拱架施工的工艺包括钢材加工、焊接、拼装等环节，下面将逐一介绍各个环节的施工工艺要点。

3.1 钢材加工根据设计要求，对钢材进行加工，包括切割、打孔、弯曲等。

在进行钢材加工过程中，要格外注意安全，在使用切割机等设备时戴好防护材料，防止产生飞溅物造成伤害。

3.2 焊接钢拱架施工中的主要连接方式为焊接。

在进行焊接前，要对焊接设备进行检查，确保其正常工作。

同时，要选择合适的焊接材料，进行预热和焊接操作。

焊接时，要注意焊接位置的定位和保护，确保焊缝的质量。

3.3 拼装完成钢材加工和焊接后，进行钢拱架的拼装工作。

根据施工图纸和方案进行拼装，确保连接位置的准确性和牢固性。

在拼装过程中，要注意使用合适的固定件，并进行正确的安装。

4. 安全措施钢拱架施工涉及到一系列的安全问题，必须加以重视并采取相应的安全措施，以确保施工过程中人员的安全。

以下是一些常见的安全措施：4.1 安全防护施工现场应设立明显的安全警示标志，对危险区域进行封闭，并提供必要的安全设施。

操作人员应佩戴安全帽、防护手套、安全鞋等个人防护装备，确保施工过程中不发生人员伤害。

验收
工字钢钢架安装流程图 钢拱架采用 14#工字钢，用于 1-7#支洞及 1#隧洞Ⅴ类围岩段和土洞段。1-7#支洞钢拱 架间距 1m；1#隧洞 V 类围岩段钢拱架间距 1.5m；在 SBE28+778～SBE28+860 段钢拱架间距 1m。 根据设计要求，钢拱架在加工场利用工字钢弯曲机分节加工成型，分节运输至开挖面， 就地拼装。钢拱架制作的质量采用“比样法”检查，在加工场精确放制 1：1 大样，每幅钢 拱架加工成型后试拼并进行比样检查，允许偏差为±30mm。 洞内安装在初喷混凝土之后进行，与定位钢筋焊接。钢拱架间纵向用φ25 螺纹钢筋连 接为一体。钢架拱脚必须放在牢固的基础上，架立时垂直隧道中线，架设时中线、高程和
技 术 交 底 书
编制单位：中铁十七局集团有限公司东山供水项目施工四标工程部
主送单位 项目名称 钢拱架施工 交底人 李铁良
编号 日期
交底内容：
钢拱架施工技术交底 钢拱架施工技术交底
钢拱架支护施工 工字钢钢架安装流程见下图。
初喷 中线标
安装钢架
挂钢筋网
复喷混凝土
垂直度由测量技术人员严格控制，并将φ25 锚杆与钢架焊接连为整体。为保证钢架置于稳 固地基上，施工中在每榀钢架底部部位架立横向支撑钢架，焊接牢固，拱架封闭成环，以 增加其承载力及稳定性；每榀钢架设Φ25、长 2m 锁脚锚杆 4 根以固定钢拱架。 钢拱架安装允许偏差：横向间距和高程为±50mm，其垂直度为±2°。 钢架安设好后尽快施喷混凝土，并将其全部覆盖，使钢架与喷混凝土共同受力；喷射 混凝土分层进行，每层厚度 5～6cm 左右，先从拱（墙）脚处向上喷射，以防止上部喷射混 凝土虚掩拱（墙）脚，造成拱（墙）脚喷射不密实，强度不够而失稳。
编制
审核
签收

图1
图2
9、安全措施
1)施工人员必须经安全培训后，熟悉并遵守安全操作规程。
2)焊工必须由持有特殊工种证的专职焊工操作，作业时必须戴工作帽，穿工作服、胶底鞋，戴电焊手套、面罩、防护眼镜等防护用品，以防灼眼和烧伤。
3)加工成型的拱架应分类堆放整齐、稳固，不得堵塞过道。
4)氧气、乙炔瓶要固定位置存放、并达到5米以上安全距离。
技术交底书
编制单位：贵广铁路GGTJ-11标段第二项目部
主送单位
编号
项目名称
钢拱架(V级围岩V[c]型复合式衬砌)加工技术交底
日期
交底内容：
一、设计参数：
钢架采用I22a工字钢制作，每榀钢架（全环）包括A单元3个，B、C、D单元各2个，3个E单元共12个单元组成。钢架与连接板采用焊接。施工图参见“贵广贺广隧参07（Y）-08-1、2、3”。详细参数如下：
5)雨季时，焊接施工必须设置挡雨棚，焊机不得淋雨。
6)加工区施工用电布设要规范。
编制人
复核人
签收人
1、A单元钢架设计参数。
1）钢架规格：I22a工字钢。
2）半径：7.2m（按钢架内弧线计算）。
3）总长：3740mm。
4）圆心角：30º（包括连接钢板）。
5）连接方式：螺栓连接。
6）数量：每榀3个单元。
7）连接板：钢板，长×宽×厚=300×280×16mm。
8）连接螺栓：M30螺栓。
2、B单元钢架（曲线段）设计参数。
1）钢架规格：I22a工字钢。
2）半径：7.2m（按钢架内弧线计算）。
3）总长：5628mm。
4）圆心角：45º（包括连接钢板）。
5）连接方式：螺栓连接。
6）数量：每榀2个单元。

一、交底目的为确保型钢拱架施工过程中的安全，提高施工人员的安全意识和操作技能，降低安全事故的发生，特制定本安全技术交底。

二、交底对象所有参与型钢拱架施工的作业人员、技术人员、管理人员。

三、交底内容1. 型钢拱架的基本要求（1）型钢拱架应选用符合国家相关标准的型钢，确保其结构稳定、承载能力满足设计要求。

（2）型钢拱架的连接件、焊接材料等应符合国家相关标准，确保连接牢固。

（3）型钢拱架的安装、拆除、运输等应符合施工规范，确保施工安全。

2. 型钢拱架安装前的准备工作（1）检查型钢拱架的尺寸、形状、材质等是否符合设计要求。

（2）检查连接件、焊接材料等是否齐全、完好。

（3）熟悉型钢拱架的安装、拆除、运输等施工方案。

3. 型钢拱架安装过程安全注意事项（1）安装前，对施工人员进行安全教育和培训，确保其掌握型钢拱架安装的基本技能和安全操作规程。

（2）施工人员应穿戴好个人防护用品，如安全帽、安全带、防护眼镜等。

（3）型钢拱架的吊装、运输、安装过程中，应确保吊装设备、运输车辆、安装设备等安全可靠。

（4）型钢拱架的安装顺序应符合设计要求，确保其稳定性。

（5）在型钢拱架的安装过程中，应加强现场安全管理，防止人员坠落、物体打击等事故发生。

4. 型钢拱架拆除过程安全注意事项（1）拆除前，对施工人员进行安全教育和培训，确保其掌握型钢拱架拆除的基本技能和安全操作规程。

（2）拆除过程中，应遵循由上至下、由内至外的顺序，确保型钢拱架的稳定。

（3）拆除过程中，应加强现场安全管理，防止人员坠落、物体打击等事故发生。

（4）拆除后的型钢拱架应及时清理现场，防止绊倒、滑倒等事故发生。

5. 型钢拱架运输安全注意事项（1）运输过程中，应确保型钢拱架的固定牢固，防止在运输过程中发生移动、变形等。

（2）运输车辆应保持良好的安全技术状况，确保运输安全。

（3）运输过程中，应遵守交通规则，确保交通安全。

四、应急措施1. 发生安全事故时，立即停止施工，启动应急预案。

技术交底书编制单位：主送单位编号项目名称钢拱架技术交底日期交底内容：一、目的明确隧道钢拱架的加工工艺，操作要点和相应的工艺标准、焊接要求，规范隧道钢拱架的加工作业。

二、适用范围适用于新建铁路贵广线隧道初期支护钢拱架的加工、架设。

三、工艺流程及技术要求3.1初期支护钢架（1）III级围岩格栅钢架；（2）IV级围岩格栅钢架、I18型钢钢架等；（3）V级围岩格栅钢架、I20a、I22a型钢钢架。

各级围岩所采用的钢架应与其衬砌结构配套使用，各种钢架的使用参考如下：围岩级别Ⅲc Ⅳa Ⅳb Ⅳc Ⅴa Ⅳb Ⅳc施工部位拱墙拱墙拱墙仰拱拱墙仰拱拱墙仰拱拱墙仰拱拱墙仰拱钢架类型140格栅160格栅I18钢拱架I18钢拱架180格栅I20a钢拱架I22a钢拱架间距m/榀1.5 1.0 1.0 0.8 0.8 0.6 0.6喷砼厚度20 25 25 25 28 28 303.2钢拱架加工⑴型钢钢架加工：加工场地用砼硬化，精确抹平，按设计放出加工大样。

钢架弯制结合隧道开挖方法采用型钢弯制机按照隧道断面曲率分节进行弯制，弯制完成后，先在加工场地上进行试拼。

各节钢架拼装，要求尺寸准确，弧形圆顺，要求沿隧道周边轮廓误差不大于3cm，型钢钢架平放时，平面翘曲小于2cm。

以Vb级I20a型钢钢架为例说明。

其余类别钢架加工参照《双线隧道钢架、施工方法及辅助施工措施参考图》（贵广贺广隧参03）Vb级围岩采用I20a型钢钢架支护，该钢架由A、E各三个单元，B、C、D各两个单元共12个单元组成，加工半径分别为R1=R2=7.15m,R3=3.25m,R4=15.61m, 钢架尺寸及数量按中心线计算，计算时已考虑了施工误差5cm和5cm预留变形量。

各单元由I20a工字钢、连接钢板焊接成型，单元间由螺栓连接，钢架宜现场预制，接头处焊缝应严格按照钢结构的有关要求进行，焊接高度不小于6mm。

钢架在初喷4cm混凝土后架设，架设完毕后需再喷混凝土，并保证不小于3cm的覆盖厚度。

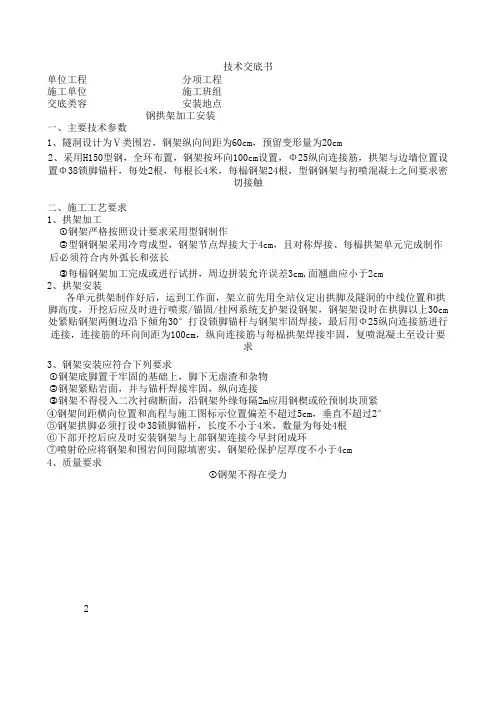

技术交底书单位工程分项工程施工单位施工班组交底类容安装地点钢拱架加工安装一、主要技术参数1、隧洞设计为Ⅴ类围岩，钢架纵向间距为60cm，预留变形量为20cm2、采用H150型钢，全环布置，钢架按环向100cm设置，Φ25纵向连接筋，拱架与边墙位置设置Φ38锁脚锚杆，每处2根，每根长4米，每榀钢架24根，型钢钢架与初喷混凝土之间要求密切接触二、施工工艺要求1、拱架加工①钢架严格按照设计要求采用型钢制作②型钢钢架采用冷弯成型，钢架节点焊接大于4cm，且对称焊接、每榀拱架单元完成制作后必须符合内外弧长和弦长③每榀钢架加工完成或进行试拼，周边拼装允许误差3cm,面翘曲应小于2cm2、拱架安装各单元拱架制作好后，运到工作面，架立前先用全站仪定出拱脚及隧洞的中线位置和拱脚高度，开挖后应及时进行喷浆/锚固/挂网系统支护架设钢架，钢架架设时在拱脚以上30cm 处紧贴钢架两侧边沿下倾角30°打设锁脚锚杆与钢架牢固焊接，最后用Φ25纵向连接筋进行连接，连接筋的环向间距为100cm，纵向连接筋与每榀拱架焊接牢固，复喷混凝土至设计要求3、钢架安装应符合下列要求①钢架底脚置于牢固的基础上，脚下无虚渣和杂物②钢架紧贴岩面，并与锚杆焊接牢固，纵向连接③钢架不得侵入二次衬砌断面，沿钢架外缘每隔2m应用钢楔或砼预制块顶紧④钢架间距横向位置和高程与施工图标示位置偏差不超过5cm，垂直不超过2°⑤钢架拱脚必须打设Φ38锁脚锚杆，长度不小于4米，数量为每处4根⑥下部开挖后应及时安装钢架与上部钢架连接今早封闭成环⑦喷射砼应将钢架和围岩间间隙填密实，钢架砼保护层厚度不小于4cm4、质量要求①钢架不得在受力2。

中铁二十局集团有限公司沪昆铁路客运专线TJ2
技术交底
年月日
工程名称
钢拱架施工技术交底
交底地点
交底组织单位
隧道九队
交底负责人
施工单位
接收负责人
钢拱架施工技术交底
一、施工准备
钢拱架所用型钢进场时按批量和型号分批试验。检验内容包括对规格、厂家、品种、数量、外观检查，并按规定抽样做力学性能试验。电焊工必须持证上岗，以保证加工出质量好的产品。
4．为防止钢拱架拱脚下沉、变形，拱脚处采用垫32a型槽钢并使其坐在坚实的基础上，脚下无虚碴和杂物，标高不足时采用钢板进行调整。如基底为软弱层，喷砼做成扩大基础后架立拱架。
5.钢拱架在初喷混凝土后架设，钢架与初喷层的间隙采用喷射砼充填密实，架设完毕后再喷混凝土，保护层不得小于4cm。
施工注意事项：
1、加工工字钢的焊条、连接垫板、螺栓等均要符合要求。
在架立时注意的事项：
1.钢拱架按设计加工分节运至开挖面，就地拼装。
2．钢拱架架设在隧道轴线垂直面内，纵向以钢筋焊接联成一体。
3．钢拱架分节之间采用长24cm、宽24cm、厚16mm钢板、M27×70螺栓、M27螺母连接，螺栓孔距横向12cm,纵向16cm。两钢板间采用3mm厚橡胶垫板使其密贴无缝隙。
二．拱架加工制作
钢架按设计尺寸在钢构件加工厂下料分节焊接制作，制作时严格按设计图纸进行，保证每节的弧度与尺寸均符合设计要求，根据设计尺寸在钢拱架冷弯机上先试加工1-2片，加工时调整千斤顶检验钢拱架半径满足设计要求后，将千斤顶固定，进行批量生产加工。钢架加工详见野火芽隧道进口Ⅳ级b围岩钢架加工图。
钢架采用I18工字钢加工，加工好的钢拱架，在工作台架上进行试拼，周边拼装允许误差±3cm,平面翘曲小于2cm。每节两端均焊连接板，节点间通过连接板用螺栓连接牢固，保证钢拱架不扭曲，尺寸满足设计要求，如质量有问题，及时解决处理，保证产品质量，然后编号，安装时按原编号进行安装。

1.2钢拱架应垂直与隧道中线，上下左右偏差应小于±5cm，钢拱架倾斜度应小于±2度；当拱脚标高不准确时，不得用土回填，而应设置钢板调整，使拱脚位于设计标高位置；钢拱架的安设应在开挖后2h内完成；拱脚高度应设在低于上半断面底线以下15～20cm。
1.3钢拱架应尽可能多的与锚杆露头及钢筋网焊接，以增强其联合支护的效应。钢拱架与围岩间的间隙用喷射混凝土充填密实，先喷射钢架与围岩间的间隙，再喷射钢拱架与钢拱架间的混凝土，钢拱架与喷射混凝土形成整体，各种形式的钢拱架应全部被喷射混凝土覆盖，保护层厚度不得小于40mm，复喷混凝土标号为C20，厚度230mm。
引汉济渭秦岭隧洞黄三段Ⅱ标工程
技 术 交 底 书
工程名称
3#支洞洞口钢拱架工程
施工作业队
隧洞作业二队
交底日期
2015年月日
交底地点
3#支洞洞口
里程及部位
3#支洞洞口
交底人
交底接受人
钢拱架施工技术交底
一、施工准备
1、制作钢拱架所需的材料到位,并经过检验合格后方可使用。
2、加工钢拱架所需机具设备到位,并经过检修,保证其正常运行。
五、钢拱架施工质量要求
1、型钢应按照钢材质量证明书进行现场复检。有锈蚀的钢材禁止使用，对轻微浮锈油污等应清除干净并应对焊点进行防锈处理。焊制前进行焊工摸底试焊，按照手工电弧焊规范经考试合格评定焊接等级。并按规范选用焊接电流。电压、引弧速度等，并要求供电质量稳定。施焊前焊工应复查组装质量及焊接缝区的处理怀况，爆接完毕后应清除熔碴及金属飞溅物，不允许出现漏焊和假焊等现象。
2、钢拱架的形式、制作和架设应符合设计和规范要求。
3、钢拱架之间必须用纵向联接钢筋连接，拱脚必须放在牢固的基础上。
4、拱脚标高不足时，不得用块石、碎石砌垫，而应设置钢板进行调整，或用强度不小于C20的混凝土进行浇筑。

钢筋拱架施工技术交底1、施工工序：(1)钢筋拱架所用钢筋使用须前送工地试验室检验，合格后方可使用。

(2)加工钢支撑的场地要经过硬化，并在地面上画出支撑大样图，以便加工时控制尺寸。

(3)根据图纸所示的1、2、3号钢架尺寸加工钢筋拱架；各号钢筋拱架按后附S6-27图所示位置进行布置，钢筋拱架为一封闭整体。

(4)钢拱架在初喷4cm砼后架设，钢筋拱架安装前要进行放样，其纵向间距为0.75cm。

(5)用装载机起吊钢筋拱架配合人工安装钢筋拱架，先行安装上导坑部分钢筋拱架，范围为拱顶下4.5m范围。

(6)拱脚以上1m范围内不得欠挖，若超挖则用同标号砼回填。

(7)钢筋拱架通过与锁定锚杆和圆周上的锚杆焊接达到固定的目的。

(8)相邻两榀钢筋拱架之间采用φ25螺纹钢筋纵向连接，环向间距0.8m，纵向连接筋与每榀钢筋焊接牢固。

(9)其余部位钢筋拱架待上导坑开挖完成后再行安装；仰拱中间未闭合处，在装配结束时用φ25螺纹钢筋焊接。

(10)每榀钢筋拱架内部用L100×80×10 A3角钢和M25×50螺栓连接。

2、钢筋拱架施工要求：(1)一般规定a.钢筋拱架进行必要的修改时，必须经监理工程师批准。

b.每排支护应根据中线、水平、坑道断面和预留沉降量，架设在隧道中线方向的垂直面上。

c.各排支护间应用纵撑连接牢固，构成整体。

拱脚虚渣必须清除，地层松软时应加设垫板或垫梁。

d.支护应经常检查，发现倾斜、弯扭、变形等异状，必须立即加固。

e.支护的抽换、拆除，本着“先顶后拆”的原则进行，防止围岩松动坍塌。

(2)钢筋拱架支护a.本工程钢筋拱架由φ25螺纹钢筋和φ16光圆钢筋制做；b.拼装成形后不得有任何弯曲变形，拼装误差为：沿隧道周边轮廓误差不大于±3cm，平面翘曲小于±2cm。

c.钢筋拱架安装，首先完成拱顶下4.5m范围拱架安装；拱顶以下4.5m 与拱脚以上范围与拱脚以下部分钢筋拱架的安装，均紧跟开挖。

技术交底书
技术交底书表格编号1510
项目名称新建衢州至宁德铁路
共 5 页交底编号
工程名称芳源隧道出口
设计文件图号衢宁施（隧）64、衢宁隧参09、衢宁隧参06
施工部位DK260+585～DK260+565初支钢架加工制作与安装
交底日期2016年3月6日
1、工程概况
新建衢州至宁德铁路工程芳源隧道全长6625m，起讫里程DK253+975～
DK260+600，芳源隧道出口工区负责施工的正洞里程为：DK258+500～DK260+600,共2100米。

2、交底范围
本交底适用于芳源隧道出口DK260+585～DK260+565段Ⅳ级围岩钢支撑制作及
安装。

3、施工参数
拱架设计参数
（1）芳源隧道出口Ⅳ级围岩Ⅳb型复合式衬砌采用I16型钢钢架，拱墙设置，仰拱不设置拱架。

钢架间距中对中1.0米/榀，全断面共设3种类型7个单元，A单元3个，B、C单元各2个。

（2）上台阶设A单元3节，中台阶设B单元2节，下台阶设C单元2节。

（3）钢拱架间设置倾斜φ22毫米纵向连接钢筋与拱架焊接，环向间距1.0米。

（4）钢架各单元间通过M27×80螺栓连接。

（5）各台阶拱脚每处设置锁脚锚管，锁脚锚管采用φ50毫米，壁厚3.5毫米无缝钢管加工而成，单根锁脚钢管长5米。

一米弦高厘米一米弦高
一米弦高1.96厘米
一米弦高1.96厘米
Ⅳ级围岩钢架加工图
I 型接头I 型接头
Ⅳb 型复合式衬砌工字钢架组装示意
A单元
0R
270。

安全技术交底记录资料编号：工程名称交底日期交底级别三级项目或工序名称交底人接受交底管棚及钢拱架加工班组交底内容：管棚及钢拱架加工安全技术交底一、安全要求：（一）电焊机1.电焊机必须有防雨棚、电焊机底部应垫防潮物，并在固定的焊机旁配备防火器材；2.焊机本身防护罩配有漏电保护器，零部件齐全，接、拆电源应有专业电工操作（非电工严禁动电），一次线不得超过 5 米，二线不得超过 30 米；3.在焊接时输出、输入线压接牢固，防止烧坏焊机的各部位，不得借用其它的金属导体替代地线，双线必须到位，防止触电；4.高处焊接时施工人员一定要系好安全带，设置好承接焊碴坠落的容器，防止高温焊碴凌空飘落引发火灾，把下方的易燃易爆等危险品清理干净，有防火设施和专人看火；5.作业人员必须按要求佩戴个人防护用品；6.电焊机外壳必须有良好可靠的接地；7.焊接完工时一定切断电源，锁好闸箱。

（二）钻机1.工作前应检查机电部分安全可靠后才能操作；2.必须穿戴工作服，严禁带手套钻孔；3.钻头上有长屑时，应停钻，用铁勾或刷子清除；4.严禁用手触摸旋转的刀具钻头和将头部靠近机床旋转部分；5.工作完毕应拉闸断电。

（三）砂轮切割机1.工作前检查电机运转、转向正常，接地保护良好；2.锯片选用符合要求，安装牢固，严禁使用半径小于15CM砂轮片；3.切割机必须防护罩完好，应安装在防雨、防风沙的机棚里；4.切割时，工件平稳要夹紧，操作员不得正面面对砂轮切割机，防止碎片伤人，严禁打磨其它铁器件；5.作业后，应切断电源，关闸上锁。

（四）氧气、乙炔1.使用电、气焊时必须设有专人看火，备有灭火器材，清理用火点周围的易燃物；2.要正确放置氧气、乙炔瓶，应该有 5m以上的距离，乙炔瓶不得倒置，距火源 10m以外；3.施工中禁止违章指挥和违章操作；4.焊接操作不准与油漆、烯料、喷漆、木工等易燃作业，非气焊工严禁操作。

（五）电钻、电锤、手砂轮机等电动工具：1.使用前应经专职电工检查接线是否正确，防止零线相线接错造成事故；2.长期搁置不用或受潮的电气设备在使用前应有电工测量绝缘阻值是否符合要求；3.电动工具自带的软电缆或软线不得接长，当电源与人作业场的距离较远时，应采用移动配电箱；4.电动工具原有的插头不得随意拆除或改换，当原有插头损坏后严禁不用插头直接将电线的金属丝插入插座；5.发现电动工具外壳手柄破裂，应停止使用进行修理，更换合格后方可使用；6.非专职人员不得擅自拆卸和修理电动工具；7.作业人员按规定穿戴绝缘防护用品（绝缘鞋、绝缘手套等）；二、事故应急处置措施1、事故应急的报告事故发生后，当事人或目击者要立即将情况向现场技术员、工班长汇报，也可拨打项目部安全科电话进行汇报（电话号码：）。
