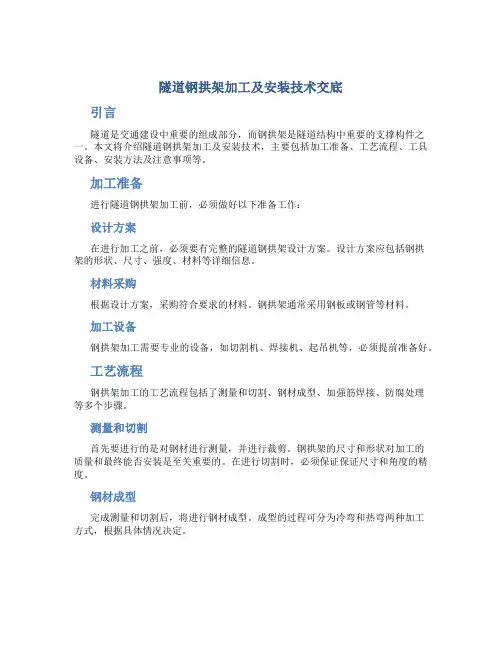

隧道钢拱架加工及安装技术交底

隧道钢拱架加工及安装技术交底引言隧道是交通建设中重要的组成部分，而钢拱架是隧道结构中重要的支撑构件之一。

本文将介绍隧道钢拱架加工及安装技术，主要包括加工准备、工艺流程、工具设备、安装方法及注意事项等。

加工准备进行隧道钢拱架加工前，必须做好以下准备工作：设计方案在进行加工之前，必须要有完整的隧道钢拱架设计方案。

设计方案应包括钢拱架的形状、尺寸、强度、材料等详细信息。

材料采购根据设计方案，采购符合要求的材料。

钢拱架通常采用钢板或钢管等材料。

加工设备钢拱架加工需要专业的设备，如切割机、焊接机、起吊机等，必须提前准备好。

工艺流程钢拱架加工的工艺流程包括了测量和切割、钢材成型、加强筋焊接、防腐处理等多个步骤。

测量和切割首先要进行的是对钢材进行测量，并进行裁剪。

钢拱架的尺寸和形状对加工的质量和最终能否安装是至关重要的。

在进行切割时，必须保证保证尺寸和角度的精度。

钢材成型完成测量和切割后，将进行钢材成型。

成型的过程可分为冷弯和热弯两种加工方式，根据具体情况决定。

加强筋焊接加强筋是为了增加钢拱架的强度和稳定性。

加强筋焊接完成后，还要对焊接部位进行清洗和修整等一系列处理。

防腐处理隧道钢拱架处于温湿环境中，容易受到氧化、腐蚀等影响。

为了延长其使用寿命，必须对其进行防腐处理，采用喷涂或浸渍等方式。

工具设备隧道钢拱架加工需要使用专业的工具设备，以保证其精度和效率。

如：•切割机：用于将钢材切割成规定尺寸。

•滚轮机：用于将钢板冷弯成所需的几何形状。

•热弯机：用于将钢管加热弯曲成所需的几何形状。

•焊接机：用于对钢材和加强筋进行焊接。

•起吊机：用于将钢拱架吊装到位。

安装方法在进行钢拱架安装时，需要按照设计方案进行，具体步骤如下：在施工现场进行钢拱架预组装将预加工好的钢拱架吊装到施工现场，进行预组装。

预组装时，必须严格按照设计要求进行，检查方向、位置、尺寸以及与其他构件的连接情况等。

安装钢拱架将预组装好的钢拱架安装到位。

安装过程必须非常谨慎，不能磕碰其它构件和设备，必须保证角度、位置和高度的准确性。

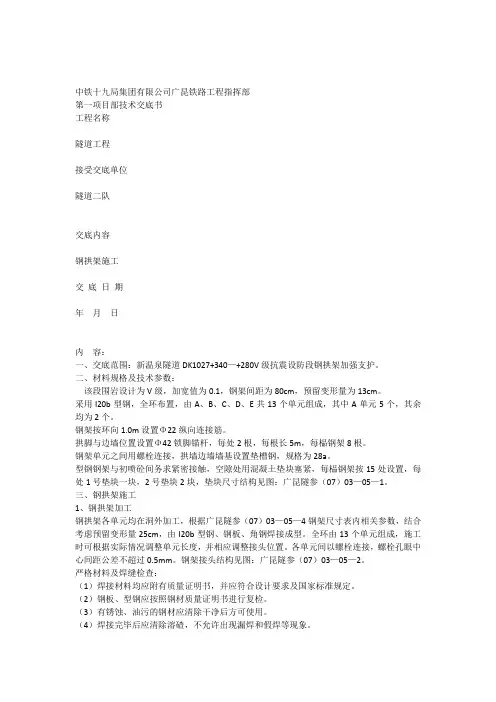

中铁十九局集团有限公司广昆铁路工程指挥部第一项目部技术交底书工程名称隧道工程接受交底单位隧道二队交底内容钢拱架施工交底日期年月日内容：一、交底范围：新温泉隧道DK1027+340—+280V级抗震设防段钢拱架加强支护。

二、材料规格及技术参数：该段围岩设计为V级，加宽值为0.1，钢架间距为80cm，预留变形量为13cm。

采用I20b型钢，全环布置，由A、B、C、D、E共13个单元组成，其中A单元5个，其余均为2个。

钢架按环向1.0m设置Φ22纵向连接筋。

拱脚与边墙位置设置Φ42锁脚锚杆，每处2根，每根长5m，每榀钢架8根。

钢架单元之间用螺栓连接，拱墙边墙墙基设置垫槽钢，规格为28a。

型钢钢架与初喷砼间务求紧密接触，空隙处用混凝土垫块塞紧，每榀钢架按15处设置，每处1号垫块一块，2号垫块2块，垫块尺寸结构见图：广昆隧参（07）03—05—1。

三、钢拱架施工1、钢拱架加工钢拱架各单元均在洞外加工，根据广昆隧参（07）03—05—4钢架尺寸表内相关参数，结合考虑预留变形量25cm，由I20b型钢、钢板、角钢焊接成型。

全环由13个单元组成，施工时可根据实际情况调整单元长度，并相应调整接头位置。

各单元间以螺栓连接，螺栓孔眼中心间距公差不超过0.5mm。

钢架接头结构见图：广昆隧参（07）03—05—2。

严格材料及焊缝检查：（1）焊接材料均应附有质量证明书，并应符合设计要求及国家标准规定。

（2）钢板、型钢应按照钢材质量证明书进行复检。

（3）有锈蚀、油污的钢材应清除干净后方可使用。

（4）焊接完毕后应清除溶碴，不允许出现漏焊和假焊等现象。

钢架加工后进行试拼，平面翘曲应小于±2cm，钢垫板间螺栓孔位正确，连接紧密。

接受人：交底人：技术负责人：工程项目:改建铁路成昆线广通至昆明段扩能改造工程中铁十九局集团有限公司广昆铁路工程指挥部第一项目部技术交底书工程名称隧道工程接受交底单位隧道二队交底内容钢拱架施工交底日期年月日内容：2、钢架安装系统锚杆及初喷砼施作完毕后架设，架设时可利用系统锚杆作为定为钢筋，拱脚边墙墙基设置垫槽钢，并于拱脚及边墙处设置Φ42锁脚锚杆，保证钢架稳定。

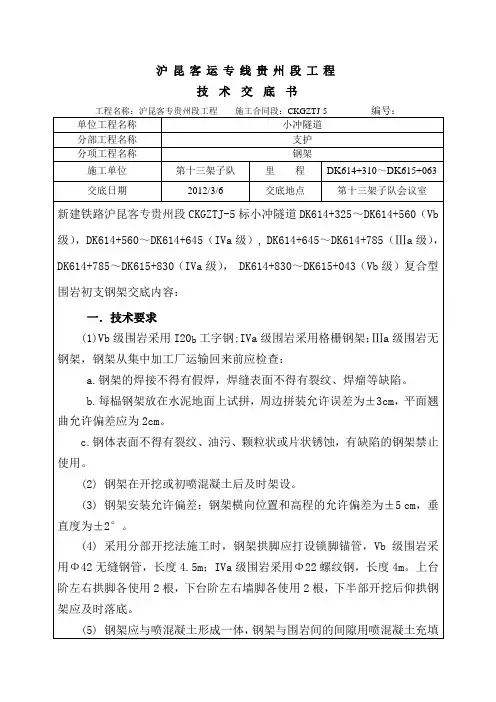

沪昆客运专线贵州段工程技术交底书工程名称：沪昆客专贵州段工程施工合同段：CKGZTJ-5 编号：单位工程名称小冲隧道分部工程名称支护分项工程名称钢架施工单位第十三架子队里程DK614+310～DK615+063 交底日期2012/3/6 交底地点第十三架子队会议室新建铁路沪昆客专贵州段CKGZTJ-5标小冲隧道DK614+325～DK614+560（Vb 级），DK614+560～DK614+645（IVa级）, DK614+645～DK614+785（Ⅲa级），DK614+785～DK615+830（IVa级）， DK614+830～DK615+043（Vb级）复合型围岩初支钢架交底内容：一．技术要求(1)Vb级围岩采用I20b工字钢;IVa级围岩采用格栅钢架；Ⅲa级围岩无钢架，钢架从集中加工厂运输回来前应检查：a.钢架的焊接不得有假焊，焊缝表面不得有裂纹、焊瘤等缺陷。

b.每榀钢架放在水泥地面上试拼，周边拼装允许误差为±3cm，平面翘曲允许偏差应为2cm。

c.钢体表面不得有裂纹、油污、颗粒状或片状锈蚀，有缺陷的钢架禁止使用。

(2) 钢架在开挖或初喷混凝土后及时架设。

(3) 钢架安装允许偏差：钢架横向位置和高程的允许偏差为±5 cm，垂直度为±2°。

(4) 采用分部开挖法施工时，钢架拱脚应打设锁脚锚管，Vb级围岩采用Φ42无缝钢管，长度4.5m；IVa级围岩采用Φ22螺纹钢，长度4m。

上台阶左右拱脚各使用2根，下台阶左右墙脚各使用2根，下半部开挖后仰拱钢架应及时落底。

(5) 钢架应与喷混凝土形成一体，钢架与围岩间的间隙用喷混凝土充填密实；各种形式的钢架应全部被喷混凝土覆盖。

(7)纵向连接筋为Φ22螺纹钢，环向间距0.5m 。

二.施工工艺流程隧道各部开挖完成初喷砼后，分单元及时安装钢架，采用与定位锚杆、径向锚杆以及双侧锁脚锚杆固定，钢架之间铺挂钢筋网，然后复喷混凝土到设计厚度。

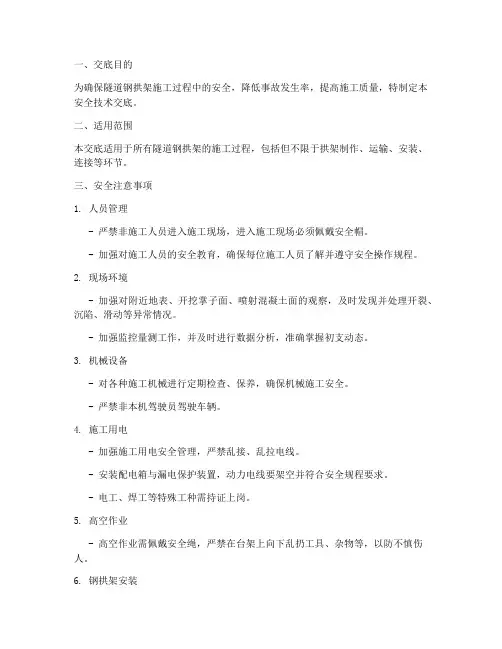

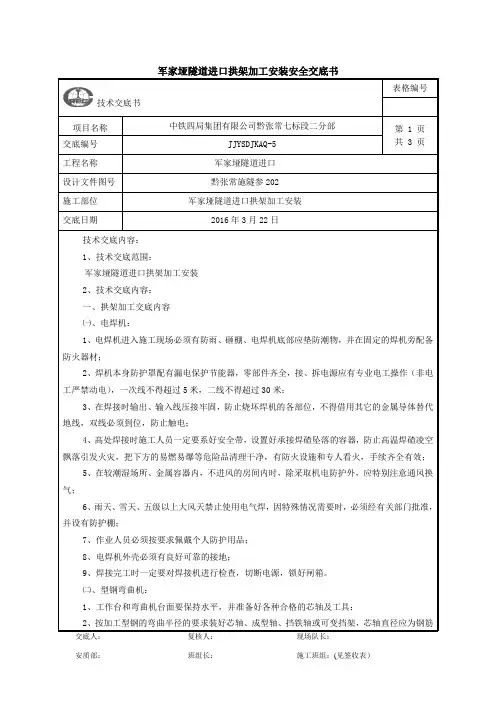

一、交底目的为确保隧道钢拱架施工过程中的安全，降低事故发生率，提高施工质量，特制定本安全技术交底。

二、适用范围本交底适用于所有隧道钢拱架的施工过程，包括但不限于拱架制作、运输、安装、连接等环节。

三、安全注意事项1. 人员管理- 严禁非施工人员进入施工现场，进入施工现场必须佩戴安全帽。

- 加强对施工人员的安全教育，确保每位施工人员了解并遵守安全操作规程。

2. 现场环境- 加强对附近地表、开挖掌子面、喷射混凝土面的观察，及时发现并处理开裂、沉陷、滑动等异常情况。

- 加强监控量测工作，并及时进行数据分析，准确掌握初支动态。

3. 机械设备- 对各种施工机械进行定期检查、保养，确保机械施工安全。

- 严禁非本机驾驶员驾驶车辆。

4. 施工用电- 加强施工用电安全管理，严禁乱接、乱拉电线。

- 安装配电箱与漏电保护装置，动力电线要架空并符合安全规程要求。

- 电工、焊工等特殊工种需持证上岗。

5. 高空作业- 高空作业需佩戴安全绳，严禁在台架上向下乱扔工具、杂物等，以防不慎伤人。

6. 钢拱架安装- 人工安装钢架时应齐心协力，防止钢架倒塌伤人。

- 焊工施焊过程中应穿戴防护服，佩戴防护面罩。

7. 环保要求- 钢架加工过程中产生的废弃钢材应回收利用集中堆放，严禁随意弃置。

- 运输车辆施工、维修中产生的废弃机油等应进行回收利用，或到当地环保部门指定的地点弃置处理。

- 施钻过程中产生的废水应经沉淀处理达到排放标准后方可排放。

- 对运输道路应进行洒水抑尘，防止扬尘污染环境。

- 砼生产生活中产生的垃圾废弃物及时处理，运到当地环保部门指定的地点弃置。

四、施工流程1. 钢拱架制作：严格按照设计图纸进行制作，确保尺寸和形状符合要求。

2. 钢拱架运输：采用专用运输车辆，确保运输过程中的安全。

3. 钢拱架安装：按照施工方案进行安装，确保安装精度。

4. 钢拱架连接：采用螺栓连接或对接方式，确保连接牢固可靠。

五、验收标准1. 钢拱架制作尺寸和形状符合设计要求。

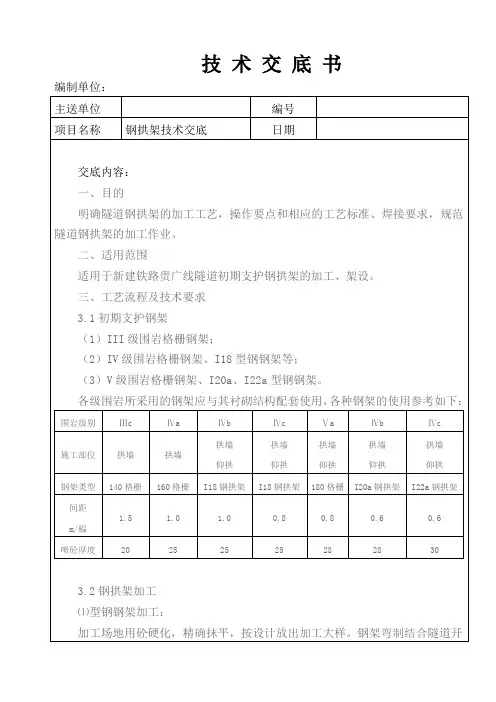

技术交底书编制单位：主送单位编号项目名称钢拱架技术交底日期交底内容：一、目的明确隧道钢拱架的加工工艺，操作要点和相应的工艺标准、焊接要求，规范隧道钢拱架的加工作业。

二、适用范围适用于新建铁路贵广线隧道初期支护钢拱架的加工、架设。

三、工艺流程及技术要求3.1初期支护钢架（1）III级围岩格栅钢架；（2）IV级围岩格栅钢架、I18型钢钢架等；（3）V级围岩格栅钢架、I20a、I22a型钢钢架。

各级围岩所采用的钢架应与其衬砌结构配套使用，各种钢架的使用参考如下：围岩级别Ⅲc Ⅳa Ⅳb Ⅳc Ⅴa Ⅳb Ⅳc施工部位拱墙拱墙拱墙仰拱拱墙仰拱拱墙仰拱拱墙仰拱拱墙仰拱钢架类型140格栅160格栅I18钢拱架I18钢拱架180格栅I20a钢拱架I22a钢拱架间距m/榀1.5 1.0 1.0 0.8 0.8 0.6 0.6喷砼厚度20 25 25 25 28 28 303.2钢拱架加工⑴型钢钢架加工：加工场地用砼硬化，精确抹平，按设计放出加工大样。

钢架弯制结合隧道开挖方法采用型钢弯制机按照隧道断面曲率分节进行弯制，弯制完成后，先在加工场地上进行试拼。

各节钢架拼装，要求尺寸准确，弧形圆顺，要求沿隧道周边轮廓误差不大于3cm，型钢钢架平放时，平面翘曲小于2cm。

以Vb级I20a型钢钢架为例说明。

其余类别钢架加工参照《双线隧道钢架、施工方法及辅助施工措施参考图》（贵广贺广隧参03）Vb级围岩采用I20a型钢钢架支护，该钢架由A、E各三个单元，B、C、D各两个单元共12个单元组成，加工半径分别为R1=R2=7.15m,R3=3.25m,R4=15.61m, 钢架尺寸及数量按中心线计算，计算时已考虑了施工误差5cm和5cm预留变形量。

各单元由I20a工字钢、连接钢板焊接成型，单元间由螺栓连接，钢架宜现场预制，接头处焊缝应严格按照钢结构的有关要求进行，焊接高度不小于6mm。

钢架在初喷4cm混凝土后架设，架设完毕后需再喷混凝土，并保证不小于3cm的覆盖厚度。
