钢拱架加工技术交底

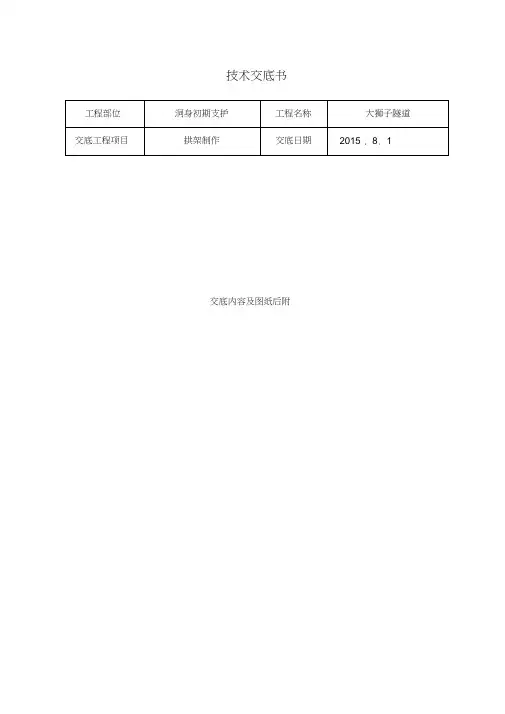

技术交底书交底内容及图纸后附交底人:接收人:复核人:日期：年月日日期：年月日施工技术交底内容一、交底部位1、技术交底范围:大狮子隧道SA5-J、SA5 SA4-JQ SA4 SA4-1段拱架加工交底里程：ZK49+974~ZK53+823 YK49+972~YK53+81。

二、设计参数1.SA5-JQ地段拱架设计工字篠A单元工寧劄*®亢工字钢I单尤SA5-JQ段拱架设计图1）拱架的构成SA5-JQ段的钢支撑由18号GB706-88工字钢冷弯制作，有3个单元共9节。

其中A单元有5节，节长4.003m,安装在水平设计线以上、半径R=6.37m的同心圆上，圆心角360，构成初期支护的拱部支撑。

B单元有两节，为两边侧墙支撑，半径R=8.87mC单元也是两节，安装在仰拱内，与拱墙部位钢支撑形成闭合圈。

2）拱架节间的连接拱节之间采用钢板连接板进行连接，连接板有两种规格，在SA5-JQ段拱架设计图中标记为“接头T 和“接头2”。

3）拱架加工拱架加工用型钢冷弯机冷弯制作，采用连续弯制、分段成型的工艺。

现场使用的是章平机械厂生产的DH20型钢冷弯机。

该冷弯机的成形工作部件为两固定转轮和一个活动转轮，两个固定转轮间的距离为210cm以A和B两圆心边线作为加工拱架的外切线，计算后得到A到C B到C的距离都是108.32cm时，加工出来的拱架半径就是637cm加工仰拱拱架时，将C轮往后调6.2cm即可4）接头加工接头1是拱节之间的接头，由240mm< 240m M 14mn t勺钢板制作，与工字钢焊接连接成一体，焊接时工字钢的纵横轴线与钢板的纵横轴线重合，且要求工字钢周边与钢板接触处全部满焊。

为增强拱架的稳定性，在工字钢两端设置有直角三角形加劲肋，加劲肋与工字钢背贴的边长50mm与钢板焊接的边长27mm用4个M20高强螺栓连接，两块连接板之间加有3mml厚橡胶垫接头1设计图接头2是仰拱钢支撑与拱墙钢支撑之间的接头，由两块230mr K 350m M14mm 勺钢板组成，用4个M20高强螺栓连接，两块连接板之间加有 3mn 厚橡胶 垫。

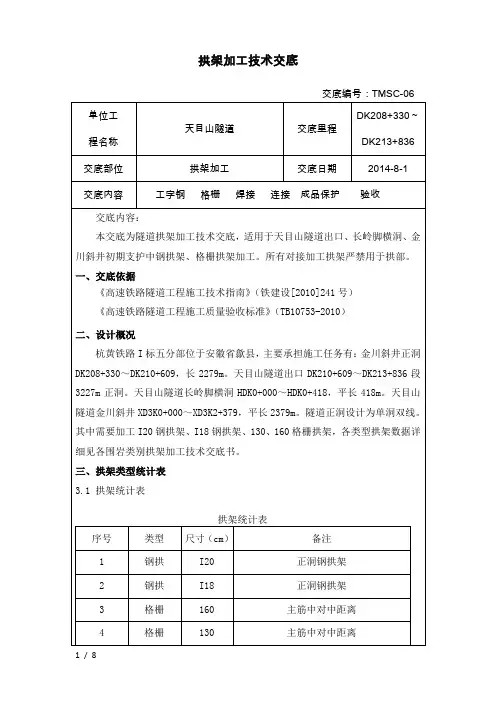

拱架加工技术交底交底编号：TMSC-06 单位工程名称天目山隧道交底里程DK208+330～DK213+836交底部位拱架加工交底日期2014-8-1交底内容工字钢格栅焊接连接成品保护验收交底内容：本交底为隧道拱架加工技术交底，适用于天目山隧道出口、长岭脚横洞、金川斜井初期支护中钢拱架、格栅拱架加工。

所有对接加工拱架严禁用于拱部。

一、交底依据《高速铁路隧道工程施工技术指南》（铁建设[2010]241号）《高速铁路隧道工程施工质量验收标准》（TB10753-2010）二、设计概况杭黄铁路I标五分部位于安徽省歙县，主要承担施工任务有：金川斜井正洞DK208+330～DK210+609，长2279m。

天目山隧道出口DK210+609～DK213+836段3227m正洞。

天目山隧道长岭脚横洞HDK0+000～HDK0+418，平长418m。

天目山隧道金川斜井XD3K0+000～XD3K2+379，平长2379m。

隧道正洞设计为单洞双线。

其中需要加工I20钢拱架、I18钢拱架、130、160格栅拱架，各类型拱架数据详细见各围岩类别拱架加工技术交底书。

三、拱架类型统计表3.1 拱架统计表拱架统计表序号类型尺寸（cm）备注1 钢拱I20 正洞钢拱架2 钢拱I18 正洞钢拱架3 格栅160 主筋中对中距离4 格栅130 主筋中对中距离四、拱架加工流程图及拱架加工4.1流程图如下：4.2加工方法加工厂集中加工，在批量加工前进行首检制度，即按技术交底加工1~2榀，检验合格后，批量生产，批量生产中按比例检查；程序化施工数控机床预压、切割、钻孔、人工焊接各单元接头板。

工字钢接头标准如下：工字钢采用对接焊接时，必须采用腹板连接板帮焊连接，如下图。

原材进场加工、焊接拱架交底进入加工场试验检测拼装、检验不合格合 格退场不合格合格、填表入成品库备用加工处理盖板和连接板尺寸如下，拱架加工中要求执行下表要求：型号腹板连接板h1 h2 hf2 L2 备注mm工18120 60 6 220工20a150 90 6 2404.2.1施工准备（1）做好施工用电，机械设备（如电焊机、弯筋机、切断机、压床、钢筋调直机等）运转调试工作。

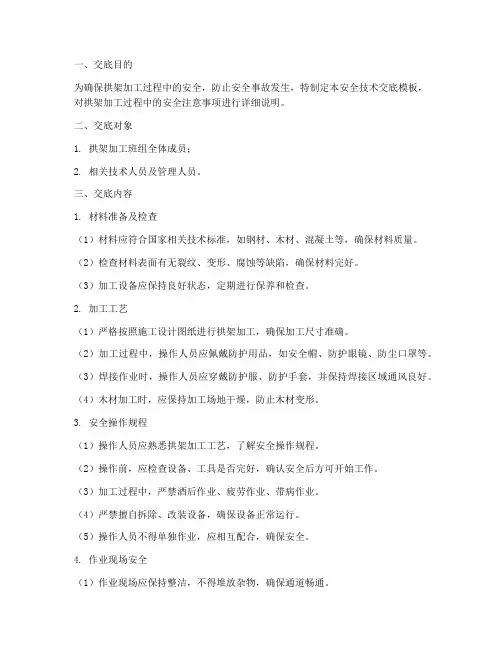

一、交底目的为确保拱架加工过程中的安全，防止安全事故发生，特制定本安全技术交底模板，对拱架加工过程中的安全注意事项进行详细说明。

二、交底对象1. 拱架加工班组全体成员；2. 相关技术人员及管理人员。

三、交底内容1. 材料准备及检查（1）材料应符合国家相关技术标准，如钢材、木材、混凝土等，确保材料质量。

（2）检查材料表面有无裂纹、变形、腐蚀等缺陷，确保材料完好。

（3）加工设备应保持良好状态，定期进行保养和检查。

2. 加工工艺（1）严格按照施工设计图纸进行拱架加工，确保加工尺寸准确。

（2）加工过程中，操作人员应佩戴防护用品，如安全帽、防护眼镜、防尘口罩等。

（3）焊接作业时，操作人员应穿戴防护服、防护手套，并保持焊接区域通风良好。

（4）木材加工时，应保持加工场地干燥，防止木材变形。

3. 安全操作规程（1）操作人员应熟悉拱架加工工艺，了解安全操作规程。

（2）操作前，应检查设备、工具是否完好，确认安全后方可开始工作。

（3）加工过程中，严禁酒后作业、疲劳作业、带病作业。

（4）严禁擅自拆除、改装设备，确保设备正常运行。

（5）操作人员不得单独作业，应相互配合，确保安全。

4. 作业现场安全（1）作业现场应保持整洁，不得堆放杂物，确保通道畅通。

（2）施工现场应设置安全警示标志，提醒操作人员注意安全。

（3）高空作业时，应使用安全带，并确保安全带正确佩戴。

（4）使用起重设备时，应遵守相关操作规程，确保起重安全。

5. 应急措施（1）发生安全事故时，立即停止作业，迅速报警。

（2）采取有效措施，防止事故扩大。

（3）对受伤人员进行现场急救，并立即送往医院治疗。

四、交底要求1. 操作人员应认真阅读本安全技术交底，了解拱架加工过程中的安全注意事项。

2. 操作人员应参加安全培训，掌握安全操作技能。

3. 操作人员应定期进行安全检查，发现问题及时整改。

4. 项目部应加强对拱架加工过程的安全监管，确保安全生产。

五、交底时间本次安全技术交底于[填写日期]进行，请全体人员认真学习，确保安全生产。

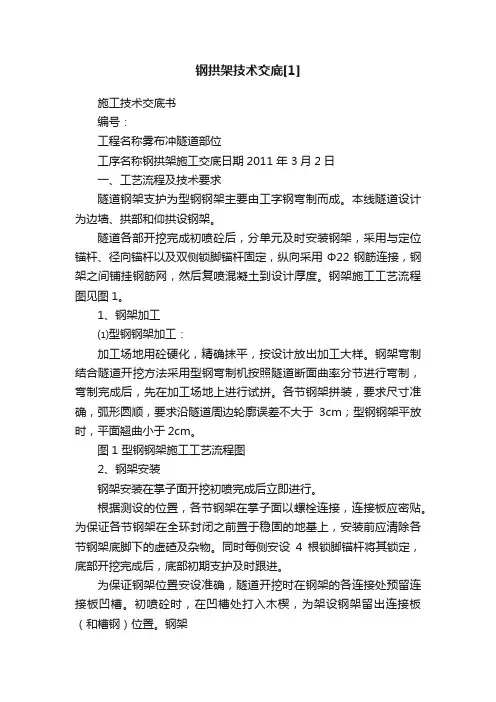

钢拱架技术交底[1]施工技术交底书编号：工程名称雾布冲隧道部位工序名称钢拱架施工交底日期2011 年 3月2日一、工艺流程及技术要求隧道钢架支护为型钢钢架主要由工字钢弯制而成。

本线隧道设计为边墙、拱部和仰拱设钢架。

隧道各部开挖完成初喷砼后，分单元及时安装钢架，采用与定位锚杆、径向锚杆以及双侧锁脚锚杆固定，纵向采用Φ22钢筋连接，钢架之间铺挂钢筋网，然后复喷混凝土到设计厚度。

钢架施工工艺流程图见图1。

1、钢架加工⑴型钢钢架加工：加工场地用砼硬化，精确抹平，按设计放出加工大样。

钢架弯制结合隧道开挖方法采用型钢弯制机按照隧道断面曲率分节进行弯制，弯制完成后，先在加工场地上进行试拼。

各节钢架拼装，要求尺寸准确，弧形圆顺，要求沿隧道周边轮廓误差不大于3cm；型钢钢架平放时，平面翘曲小于2cm。

图1 型钢钢架施工工艺流程图2、钢架安装钢架安装在掌子面开挖初喷完成后立即进行。

根据测设的位置，各节钢架在掌子面以螺栓连接，连接板应密贴。

为保证各节钢架在全环封闭之前置于稳固的地基上，安装前应清除各节钢架底脚下的虚碴及杂物。

同时每侧安设4根锁脚锚杆将其锁定，底部开挖完成后，底部初期支护及时跟进。

为保证钢架位置安设准确，隧道开挖时在钢架的各连接处预留连接板凹槽。

初喷砼时，在凹槽处打入木楔，为架设钢架留出连接板（和槽钢）位置。

钢架初喷定位锚杆施工中线标高测量清除底脚浮碴钢架加工、质量验收钢架预拼分部安装钢架与定位锚杆焊连定位设锁脚锚管锁定加设鞍形垫块安装纵向连接筋挂钢筋网复喷混凝土围岩监控量测按设计位置安设，在安设过程中当钢架和初喷层之间有较大间隙应每隔2m用砼预制块楔紧，钢架背后用喷砼填充密实。

钢架纵向连接采用钢筋，环向间距1m。

钢架落底接长在单边交错进行，每次单边接长钢架1～4排。

在软弱地层可同时落底接长和仰拱相连并及时喷射砼。

接长钢架和上部钢架通过垫板用螺栓牢固准确连接。

架立钢架后应尽快进行喷砼作业，以使钢架与喷砼共同受力。

技术交底
编制：贾学亮审核：李斌签发：马良
②工字钢和工字钢焊接
工字钢四周及内外侧对接缝均需进行焊接，焊接完成后方可施工两侧加劲板，加劲板尺寸要通过强度验算，满足强度要求才能使用，加劲钢板四周采用周边三角围焊，焊脚尺寸5*5mm，焊缝饱满，连续施焊，不得出现蜂窝、麻面现象。

其中A单元不允许有接头焊接。

a、I22a工字钢焊接
b I18工字钢焊接
c、I20a工字钢焊接
d、HW175工字钢焊接
2、注意事项及质量要求
拱架接头连接处应满焊加工，并采用方板双面覆盖接头焊接，焊缝高度不得低于6mm，不得出现假焊和虚焊。

焊缝应饱满平顺、无缺口、裂纹、焊瘤、假焊接和烧伤工字钢，接头处焊缝高度满足10mm。

3、钢拱架试拼检验
钢支撑各段加工完成后，在硬化过的地面上，按设计对钢支撑放大样，将各分段在大样线上拼装，并拧紧固定螺栓，检查大样线和拱架的偏位及扭曲情况，如果偏差超过规范，则重新调整弯曲机或台架定位尺寸，再次加工，大样检查，直至合格后方可批量生产。

尺寸误差要求（放大样检查）
加工误差：弦长：±5mm，弧长：±5mm。

拼装误差：总宽：±20mm，总高：±10mm，平面翘曲：±10mm。

4、质检员检验
质检员根据钢拱架验收标准自检，合格后报监理工程师，检验合格后，在成品区分类存放，不得混杂，且应设立标识牌，标明使用隧道工点、加工单元。

检验不合格的半成品进行返工或者报废处理。

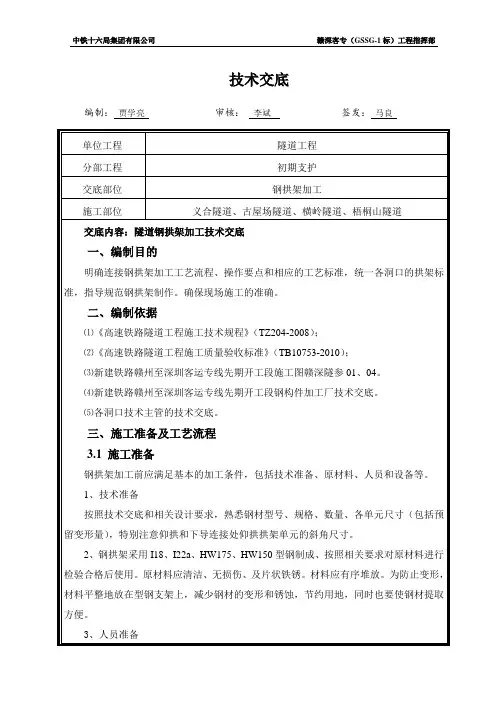

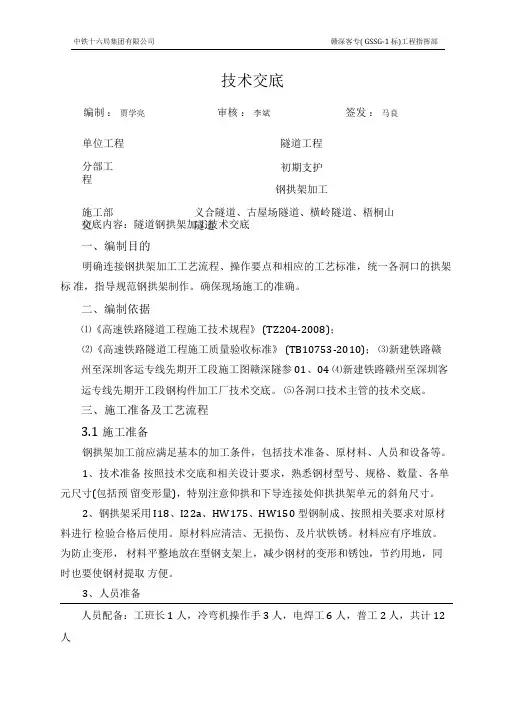

技术交底编制 ： 贾学亮审核 ： 李斌签发 ： 马良单位工程 初期支护 钢拱架加工交底内容：隧道钢拱架加工技术交底 一、编制目的明确连接钢拱架加工工艺流程、操作要点和相应的工艺标准，统一各洞口的拱架标 准，指导规范钢拱架制作。

确保现场施工的准确。

二、编制依据⑴《高速铁路隧道工程施工技术规程》 (TZ204-2008)；⑵《高速铁路隧道工程施工质量验收标准》 (TB10753-2010)； ⑶新建铁路赣州至深圳客运专线先期开工段施工图赣深隧参 01、04 ⑷新建铁路赣州至深圳客运专线先期开工段钢构件加工厂技术交底。

⑸各洞口技术主管的技术交底。

三、施工准备及工艺流程3.1 施工准备钢拱架加工前应满足基本的加工条件，包括技术准备、原材料、人员和设备等。

1、技术准备 按照技术交底和相关设计要求，熟悉钢材型号、规格、数量、各单元尺寸(包括预 留变形量)，特别注意仰拱和下导连接处仰拱拱架单元的斜角尺寸。

2、钢拱架采用 I18、I22a 、HW175、HW150 型钢制成、按照相关要求对原材料进行 检验合格后使用。

原材料应清洁、无损伤、及片状铁锈。

材料应有序堆放。

为防止变形， 材料平整地放在型钢支架上，减少钢材的变形和锈蚀，节约用地，同时也要使钢材提取 方便。

3、人员准备人员配备：工班长 1 人，冷弯机操作手 3 人，电焊工 6 人，普工 2 人，共计 12 人施工部位 义合隧道、古屋场隧道、横岭隧道、梧桐山隧道隧道工程 分部工程4、设备配备设备配备：XGLW-25 型工字钢冷弯机3 台，LD-10-500A 型等离子切割机3 台，CUT-120型二保焊机9 台。

3.2拱架类型统计钢拱架统计表3.3工艺流程⑴原材要求材料到达构件厂时，材料主管应认真按采购计划所要求的材料名称、规格、型号、材质、等级、数量等内容逐一核实，并检查厂家提供的质量合格证明书是否及时提供，做好材料进场等工作，及时做好材料标识牌。

对进场的原材料，必须经过试验检验合格后方可使用；对不合格的原材料一律退还供应商。

一、交底目的为确保型钢拱架施工过程中的安全，提高施工人员的安全意识和操作技能，降低安全事故的发生，特制定本安全技术交底。

二、交底对象所有参与型钢拱架施工的作业人员、技术人员、管理人员。

三、交底内容1. 型钢拱架的基本要求（1）型钢拱架应选用符合国家相关标准的型钢，确保其结构稳定、承载能力满足设计要求。

（2）型钢拱架的连接件、焊接材料等应符合国家相关标准，确保连接牢固。

（3）型钢拱架的安装、拆除、运输等应符合施工规范，确保施工安全。

2. 型钢拱架安装前的准备工作（1）检查型钢拱架的尺寸、形状、材质等是否符合设计要求。

（2）检查连接件、焊接材料等是否齐全、完好。

（3）熟悉型钢拱架的安装、拆除、运输等施工方案。

3. 型钢拱架安装过程安全注意事项（1）安装前，对施工人员进行安全教育和培训，确保其掌握型钢拱架安装的基本技能和安全操作规程。

（2）施工人员应穿戴好个人防护用品，如安全帽、安全带、防护眼镜等。

（3）型钢拱架的吊装、运输、安装过程中，应确保吊装设备、运输车辆、安装设备等安全可靠。

（4）型钢拱架的安装顺序应符合设计要求，确保其稳定性。

（5）在型钢拱架的安装过程中，应加强现场安全管理，防止人员坠落、物体打击等事故发生。

4. 型钢拱架拆除过程安全注意事项（1）拆除前，对施工人员进行安全教育和培训，确保其掌握型钢拱架拆除的基本技能和安全操作规程。

（2）拆除过程中，应遵循由上至下、由内至外的顺序，确保型钢拱架的稳定。

（3）拆除过程中，应加强现场安全管理，防止人员坠落、物体打击等事故发生。

（4）拆除后的型钢拱架应及时清理现场，防止绊倒、滑倒等事故发生。

5. 型钢拱架运输安全注意事项（1）运输过程中，应确保型钢拱架的固定牢固，防止在运输过程中发生移动、变形等。

（2）运输车辆应保持良好的安全技术状况，确保运输安全。

（3）运输过程中，应遵守交通规则，确保交通安全。

四、应急措施1. 发生安全事故时，立即停止施工，启动应急预案。

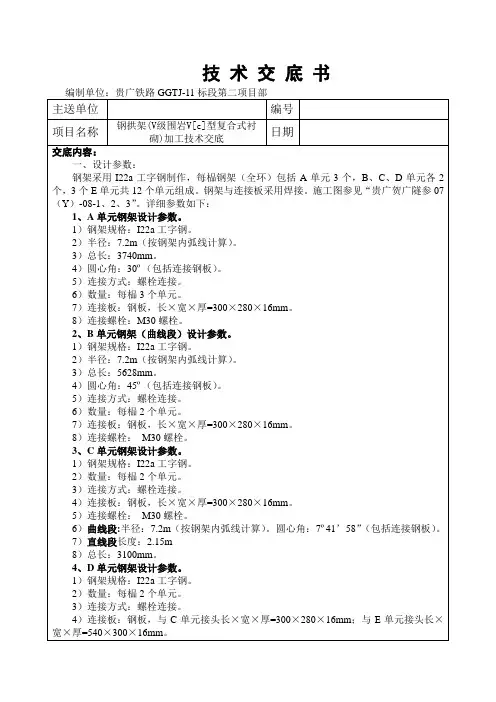

技术交底书编制单位：主送单位编号项目名称钢拱架技术交底日期交底内容：一、目的明确隧道钢拱架的加工工艺，操作要点和相应的工艺标准、焊接要求，规范隧道钢拱架的加工作业。

二、适用范围适用于新建铁路贵广线隧道初期支护钢拱架的加工、架设。

三、工艺流程及技术要求3.1初期支护钢架（1）III级围岩格栅钢架；（2）IV级围岩格栅钢架、I18型钢钢架等；（3）V级围岩格栅钢架、I20a、I22a型钢钢架。

各级围岩所采用的钢架应与其衬砌结构配套使用，各种钢架的使用参考如下：围岩级别Ⅲc Ⅳa Ⅳb Ⅳc Ⅴa Ⅳb Ⅳc施工部位拱墙拱墙拱墙仰拱拱墙仰拱拱墙仰拱拱墙仰拱拱墙仰拱钢架类型140格栅160格栅I18钢拱架I18钢拱架180格栅I20a钢拱架I22a钢拱架间距m/榀1.5 1.0 1.0 0.8 0.8 0.6 0.6喷砼厚度20 25 25 25 28 28 303.2钢拱架加工⑴型钢钢架加工：加工场地用砼硬化，精确抹平，按设计放出加工大样。

钢架弯制结合隧道开挖方法采用型钢弯制机按照隧道断面曲率分节进行弯制，弯制完成后，先在加工场地上进行试拼。

各节钢架拼装，要求尺寸准确，弧形圆顺，要求沿隧道周边轮廓误差不大于3cm，型钢钢架平放时，平面翘曲小于2cm。

以Vb级I20a型钢钢架为例说明。

其余类别钢架加工参照《双线隧道钢架、施工方法及辅助施工措施参考图》（贵广贺广隧参03）Vb级围岩采用I20a型钢钢架支护，该钢架由A、E各三个单元，B、C、D各两个单元共12个单元组成，加工半径分别为R1=R2=7.15m,R3=3.25m,R4=15.61m, 钢架尺寸及数量按中心线计算，计算时已考虑了施工误差5cm和5cm预留变形量。

各单元由I20a工字钢、连接钢板焊接成型，单元间由螺栓连接，钢架宜现场预制，接头处焊缝应严格按照钢结构的有关要求进行，焊接高度不小于6mm。

钢架在初喷4cm混凝土后架设，架设完毕后需再喷混凝土，并保证不小于3cm的覆盖厚度。

技术交底书1311项目名称杭州市第二水源千岛湖配水工程施工6标第页共页交底编号QDHPS-LKWZD-007工程名称凉坑坞支洞洞口施工设计文件图号GS1001S-SG0114-1203施工部位钢拱架交底日期2015.9.12技术交底内容：1.技术交底范围本交底用于控制杭州市第二水源千岛湖配水工程凉坑坞支洞洞口导向墙内钢拱架加工施工。

2.设计情况本标段凉坑坞支洞洞口导向墙内设三榀I20a工字钢钢拱架，钢拱架间距为88.82cm，内外侧钢拱架与导向墙两端间距为10cm，1#钢拱架由编号为N1的两根和编号为N2三根工字钢组成，采用B2(连接钢板)连接,拱架高度为8.37m，拱脚中心间距为8.273m，2#钢拱架由编号为N3的两根和编号为N4的三根工字钢组成，采用B2(连接钢板)连接，拱架高度8.429m，拱脚中心间距8.228m，3#钢拱架由编号为N5的两根和编号为N6的三根工字钢组成，采用B2(连接钢板)连接，拱架高度8.487m，拱脚中心间距8.182m。

3.开始施工的条件及施工准备工作3.1、型钢加工场地已硬化完成，I20a工字钢已运至现场。

3.2、所需型钢冷弯机、电焊机、切割机等机具已经准备齐全。

4.施工工艺4.1现场钢筋棚建设完成后在现场加工，在加工过程中须严格按设计要求制作，做好样台、放线、复核并标记号码，在加工厂硬化处理过的平整场地上按1：1放出大样，每榀拱架单元完成制作后必须符合内外弧长及弦长，长度不合符设计要求的重新制作，确保每个单元的制作精度。

4.2冷弯、冷压、热弯、热压、电焊加工制作钢拱架构件时，要求尺寸准确、弧形圆顺，结构安全可靠；钢拱架加工的焊接不得有假焊，焊缝表面不得有裂纹、焊瘤等缺陷。

钢拱架的截面尺寸，应满足强度，刚度稳定性的要求。

4.3每榀钢架加工完成后应进行试拼，试拼应在经硬化处理的平整场地或工作台架上进行，周边拼装允许误差为±3cm，平面翘曲应小于2cm5.质量标准技术交底书1311项目名称杭州市第二水源千岛湖配水工程施工6标第页共页交底编号QDHPS-LKWZD-0075.1型钢应按照钢材质量证明书进行现场复检。

钢筋拱架施工技术交底1、施工工序：(1)钢筋拱架所用钢筋使用须前送工地试验室检验，合格后方可使用。

(2)加工钢支撑的场地要经过硬化，并在地面上画出支撑大样图，以便加工时控制尺寸。

(3)根据图纸所示的1、2、3号钢架尺寸加工钢筋拱架；各号钢筋拱架按后附S6-27图所示位置进行布置，钢筋拱架为一封闭整体。

(4)钢拱架在初喷4cm砼后架设，钢筋拱架安装前要进行放样，其纵向间距为0.75cm。

(5)用装载机起吊钢筋拱架配合人工安装钢筋拱架，先行安装上导坑部分钢筋拱架，范围为拱顶下4.5m范围。

(6)拱脚以上1m范围内不得欠挖，若超挖则用同标号砼回填。

(7)钢筋拱架通过与锁定锚杆和圆周上的锚杆焊接达到固定的目的。

(8)相邻两榀钢筋拱架之间采用φ25螺纹钢筋纵向连接，环向间距0.8m，纵向连接筋与每榀钢筋焊接牢固。

(9)其余部位钢筋拱架待上导坑开挖完成后再行安装；仰拱中间未闭合处，在装配结束时用φ25螺纹钢筋焊接。

(10)每榀钢筋拱架内部用L100×80×10 A3角钢和M25×50螺栓连接。

2、钢筋拱架施工要求：(1)一般规定a.钢筋拱架进行必要的修改时，必须经监理工程师批准。

b.每排支护应根据中线、水平、坑道断面和预留沉降量，架设在隧道中线方向的垂直面上。

c.各排支护间应用纵撑连接牢固，构成整体。

拱脚虚渣必须清除，地层松软时应加设垫板或垫梁。

d.支护应经常检查，发现倾斜、弯扭、变形等异状，必须立即加固。

e.支护的抽换、拆除，本着“先顶后拆”的原则进行，防止围岩松动坍塌。

(2)钢筋拱架支护a.本工程钢筋拱架由φ25螺纹钢筋和φ16光圆钢筋制做；b.拼装成形后不得有任何弯曲变形，拼装误差为：沿隧道周边轮廓误差不大于±3cm，平面翘曲小于±2cm。

c.钢筋拱架安装，首先完成拱顶下4.5m范围拱架安装；拱顶以下4.5m 与拱脚以上范围与拱脚以下部分钢筋拱架的安装，均紧跟开挖。
