2020年中考物理复习专题：19 生活用电(学生版)

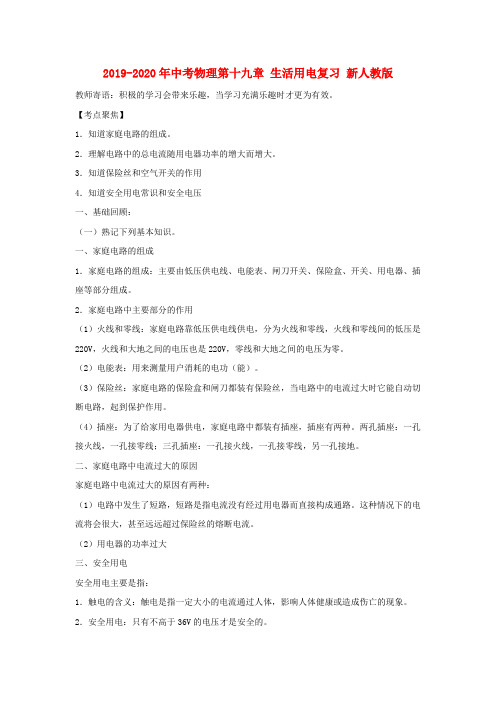

2019-2020年中考物理第十九章生活用电复习新人教版教师寄语：积极的学习会带来乐趣，当学习充满乐趣时才更为有效。

【考点聚焦】1．知道家庭电路的组成。

2．理解电路中的总电流随用电器功率的增大而增大。

3．知道保险丝和空气开关的作用4．知道安全用电常识和安全电压一、基础回顾：（一）熟记下列基本知识。

一、家庭电路的组成1．家庭电路的组成：主要由低压供电线、电能表、闸刀开关、保险盒、开关、用电器、插座等部分组成。

2．家庭电路中主要部分的作用（1）火线和零线：家庭电路靠低压供电线供电，分为火线和零线，火线和零线间的低压是220V，火线和大地之间的电压也是220V，零线和大地之间的电压为零。

（2）电能表：用来测量用户消耗的电功（能）。

（3）保险丝：家庭电路的保险盒和闸刀都装有保险丝，当电路中的电流过大时它能自动切断电路，起到保护作用。

（4）插座：为了给家用电器供电，家庭电路中都装有插座，插座有两种。

两孔插座：一孔接火线，一孔接零线；三孔插座：一孔接火线，一孔接零线，另一孔接地。

二、家庭电路中电流过大的原因家庭电路中电流过大的原因有两种：（1）电路中发生了短路，短路是指电流没有经过用电器而直接构成通路。

这种情况下的电流将会很大，甚至远远超过保险丝的熔断电流。

（2）用电器的功率过大三、安全用电安全用电主要是指：1．触电的含义：触电是指一定大小的电流通过人体，影响人体健康或造成伤亡的现象。

2．安全用电：只有不高于36V的电压才是安全的。

3．触电的类型：单线触电、双线触电、高压触电。

4．安全用电原则；不接触低压带电体，不靠近高压带电体 二、典型例题解析： 一）家庭电路安装示意图如图1所示是家庭电路的安装示意图，要注意家庭电路中的用电器及插座均是并联在电路中，电灯与控制它的开关要串联。

【例题1】安装家庭电路时，从进户线到用电器之间还接有一些必要的电路元件，请按顺序填写在横线上 。

【解析】进户线入户之后不能直接连接用电器，还必须接入测量用电器消耗多少电能的电能表、控制整个家庭电路的闸刀开关和对电路起到保护作用的保险盒，并且顺序不能颠倒，所以其顺序为：电能表；闸刀开关；保险盒。

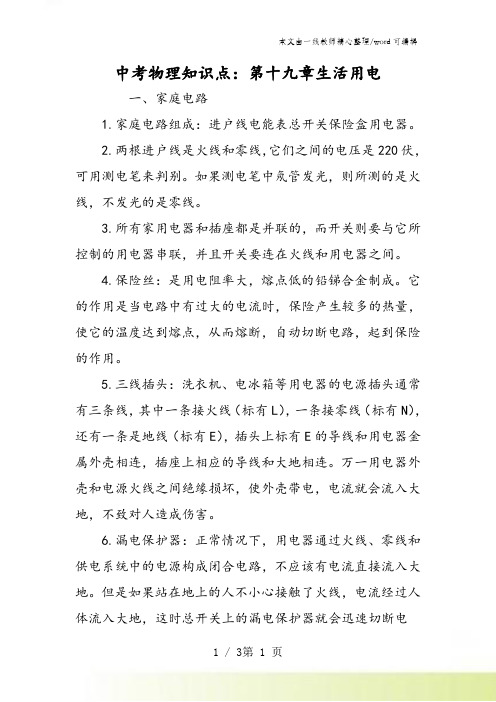

中考物理知识点：第十九章生活用电一、家庭电路1.家庭电路组成：进户线电能表总开关保险盒用电器。

2.两根进户线是火线和零线，它们之间的电压是220伏，可用测电笔来判别。

如果测电笔中氖管发光，则所测的是火线，不发光的是零线。

3.所有家用电器和插座都是并联的，而开关则要与它所控制的用电器串联，并且开关要连在火线和用电器之间。

4.保险丝：是用电阻率大，熔点低的铅锑合金制成。

它的作用是当电路中有过大的电流时，保险产生较多的热量，使它的温度达到熔点，从而熔断，自动切断电路，起到保险的作用。

5.三线插头：洗衣机、电冰箱等用电器的电源插头通常有三条线，其中一条接火线（标有L），一条接零线（标有N），还有一条是地线（标有E），插头上标有E的导线和用电器金属外壳相连，插座上相应的导线和大地相连。

万一用电器外壳和电源火线之间绝缘损坏，使外壳带电，电流就会流入大地，不致对人造成伤害。

6.漏电保护器：正常情况下，用电器通过火线、零线和供电系统中的电源构成闭合电路，不应该有电流直接流入大地。

但是如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时总开关上的漏电保护器就会迅速切断电流，对人体起到保护作用。

7.引起电路中电流过大的原因有两个：一是电路发生短路；二是用电器总功率过大。

二、安全用电1.低压触电：①单线触电：人体直接触摸电源、火线或漏电的用电器等，使人体与大地形成回路；②双线触电：人体的两部分分别接触到火线和零线，使人与电网形成回路。

2.高压触电：①高压电弧触电：当人体靠近高压带电体到一定距离时，高压带电体和人体间发生放电现象，电流通过人体，造成高压电弧触电；②跨步电压触电：如果高压输电线掉落在地上，当人经过这个区域时，两脚之间存在相当高的电压，有电流通过身体，造成跨步电压触电。

3.触电事故处理：①切断电源或用一根绝缘棒将细线挑开，尽快使触电者脱离电源；②尽力抢救触电者；③发生电火灾务必切断电源后再泼水救火；④在救护的过程中，必须随时注意自身保护，防止自己也触电。

第十九章生活用电1．家庭电路是由两根进户线、______、______、______ 、用电器、导线等组成；我国家庭电路的电压是______V；家庭电路的两条输电线______零线和火线，可以用______辨别；家庭电路安装______保护器、用电器使用三线插头都是防止漏电而采取的安全措施。

2．家庭电路中电流过大的原因有两个，一是电路中用电器的______，一是电路______；保险丝是用电阻______，熔点______的铅锑合金制作的。

把保险丝或______接在电路中，可以保证电路中的电流______时，______电路，起到保护作用。

3.常见的触电类型有：人体接触火线、______触电；人体接触火线、______线触电；电弧触电、______电压触电。

4．安全用电原则：不接触______带电体，不______高压带电体；更换灯泡、搬动电器前应开关；不弄湿用电器，不损坏______层；保险装置、插座、导线、家用电器等达到使用寿命应及时______。

一、选择题1．在家庭电路中，从进户线开始要顺次安装下列元器件再接用电器，其先后次序正确的是 ( ) A．电能表、保险装置、总开关 B．电能表、总开关、保险装置C．保险装置、电能表、总开关 D．总开关、电能表、保险装置2．下列做法中，符合安全用电常识的是 ( )A．用湿手拔用电器的插头 B．在高压电线附近放风筝C．使用试电笔时手接触金属笔尖 D．电器起火时先切断电源3．用试电笔辨别火线与零线时，下列图中正确的操作方法是 ( )A．①② B．①③ C．②④ D．①④4．如图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光，造成这一现象的原因是 ( )A．插座发生短路了 B．进户的火线断了 C．进户的零线断了 D．某盏电灯的灯丝断了1．本专题知识联系生活实际，同学们更有兴趣学习，但是在学习的过程中也会遇到一些困难，例如：家庭电路的结构，尤其是空气开关，漏电保护器和三线插座等在家庭电路中的区别是最容易混淆的，主要是缺少生活经验和实物操作演示。

专题19 生活用电考点、考题与提升训练对本章考点提炼总结，对考题进行解析【考点提炼】本章知识点见下表（表1）：表1 生活用电知识点汇总节次知识点家庭电路家庭电路组成及其作用、家庭电路的连接家庭电路中电流过大的原因电流过大的原因、减小电流过大的方法安全用电安全用电常识、安全用电原则以上知识点中属于常考热点的有：家庭电路的连接、电路中电流过大的原因、安全用电常识、电路故障等。

1.家庭电路家庭电路是学生在生活、学习和日常活动中经常遇到的问题，也是电学内容的重要组成部分，中考大纲对本章也提出较高的要求。

在每年中考试卷，出现本章考题的试卷概率较大，所以做好本章复习也是应考时应该加以重视的问题。

本节—家庭电路主要内容有：家庭电路的组成和各部分作用与特点，如何连接家庭电路，家庭电路中常见电器（保险丝、空气开关、插座、试电笔）的知识等。

★本考点常考方向有：一、家庭电路的组成；二、家庭电路的连接。

本节考点主要是家庭电路的特点和常见电器的使用。

如：家庭电路的连接与要求、家用电器的连接、试电笔的使用技巧等。

有的考题给出一个家庭电路，让考生找出其中错误并加以改正；有的给出有关家庭电路要求和论述，让考生判断正误；有的让考生把不完整的家庭电路按要求补充完整（作图题）等。

2.家庭电路中电流过大的原因本节内容主要有家庭电路中电流过大的原因；家庭电路使用注意事项和出现事故处理方法。

纵观各地中考考纲和近三年考卷，对本节知识点的考查在中考试卷中出现概率不高，一般情况下也会和本章其他知识点结合组成考题；主要考查题型有选择题、填空题，并以选择题为主。

3.安全用电本节主要内容有：安全用电常识、如何做到安全用电、生活用电应注意的问题、家庭电路故障的处理等。

纵观各地中考考纲和近三年考卷，对本节知识点的考查在中考试卷中出现概率较高，一般情况下也会和本章其他知识点结合组成考题；主要考查题型有选择题、填空题，并以选择题为主。

以上考点在中考试卷中常见考题形式有选择题、填空题和作图题三种类型。

2020年全国中考物理试题分类——专题19 生活用电一．家庭电路的组成（共1小题）1．（2020•武汉）如图所示是现在一般标准住宅户内配电系统方框图。

下列说法正确的是（）A．电能表用来计量家中所有用电器的总功率B．空调正常工作时，吊灯一定发光C．如果插座被短路，“漏电保护器”就会切断电流D．空气开关“跳闸”，可能是电路发生短路引起的二．家庭电路的连接（共8小题）2．（2020•济南）如图是家庭电路的实物布线图。

下面依次画出的该电路中标有①②③④的四个电路元件的规定符号中，错误的是（）A．B．C．D．3．（2020•柳州）在家里安装螺口灯泡的灯头时，灯头内的螺旋套应连接电源线的A．地线B．火线C．零线D．火线和零线4．（2020•随州）某家庭电路如图所示，以下说法中不正确的是（）A．若保险丝熔断，则可能是短路引起的B．三孔插座的连接方式符合安全用电的原则C．若仅b、c 间断路，开关S闭合，灯泡L不会发光D．若在a、b间接入一个灯泡L1，则它与灯泡L是并联关系5．（2020•广东）将电灯、开关和插座接入家庭电路中，接线正确的是（）A．B．C．D．6．（2020•呼伦贝尔）在家庭电路中，为了防止触电，必须把用电器的开关装在线上，电冰箱、洗衣机等大功率家用电器的电源插座都用三孔插座，为了安全，三脚插头的接地脚应与用电器的相连。

7．（2020•青岛）教室中有一台空调和多盏标有“220V 8W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。

（1）请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光。

（2）当打开空调时，空气开关“跳闸”。

出现这种现象的原因可能是。

8．（2020•淮安）将灯泡与开关连接到图中的家庭电路中，9．（2020•白银）一间教室要安装2盏“220V 40W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来。

19 生活用电第1节家庭电路一、家庭电路的组成1、家庭电路的基本组成是：进户线、电能表、总开关（闸刀开关）、保险装置、电灯和插座等。

如图所示。

①进户线：连接户外供电电路的电线，通常有两条，一条叫做端线，俗称火线，另一条叫做零线。

②电能表：用来显示所消耗的电能，通常安装在户外干路上，或输电线金湖后首先接到电能表上。

③总开关：安装在家庭电路的干路上，电能表的后面，常用闸刀开关或空气开关，起到控制室内全部电路通断的作用。

④保险装置：通常安装在总开关的后面。

熔丝（俗称保险丝）是简易保险装置，装在保险盒内，它能在电流过大时发生熔化，自动切断电路，从而起到保护用电器的作用。

现在新建的居民楼电路中的保险装置一般采用空气开关，当电路中电流过大时，空气开关自动断开，切断电路，俗称跳闸。

找出电路故障后，重新闭合空气开关。

⑤用电器和插座：在电能表、总开关、保险装置之后，可以连接用电器、开关和插座。

二、火线和零线1、火线和零线：进户的两条输电线中，一条叫做端线，俗称火线，另一条叫做零线。

火线与零线之间的电压是220V（家庭电路），零线在入户之前已经和大地相连，故零线与地之间无电压，火线与地之间有220V的电压。

2、试电笔（1）作用：辨别火线和零线（2）结构：试电笔分钢笔式和螺丝刀式两种（3）使用：用手接触笔尾金属电极，笔尖接触电线，若氖管发光，说明接触的是火线；若氖管不发光，说明接触的是零线。

当试电笔的笔尖接触电线时，决不允许用手或身体的其他部分再去接触笔尖。

3、问题探究：使用试电笔时，为什么必须用手接触金属笔卡或金属帽？试电笔的笔尖接触零线时，氖管为什么不发光？使用试电笔时，人手一定要接触金属笔卡或金属帽，如果笔尖触到火线，电流经过笔尖、电阻、氖管、弹簧，在经过人体、经过大地，流到零线，与电源构成闭合电路，氖管就会发光。

由于试电笔中的电阻是一个约一百万欧姆的高阻值电阻，当测试电压为220V 时，根据欧姆定律R U I 可计算出电流约为0.2mA ，再加上人体的电阻，这个电流就更小了，所以对人体不会造成伤害。
