家庭电路生活用电
一、选择题
1．关于家庭电路中的保险丝，下列说法错误的是(D)
A．保险丝的熔点较低、电阻较大
B．当电流过大时，保险丝能自动切断电路
C．不能用铜丝代替保险丝
D．保险丝不能用带有保险装置的空气开关代替
2．如图所示是某同学设计的家庭电路，电灯开关已断开。下列说法正确的是(C)
A．灯泡和两孔插座是串联的
B．试电笔接触M点，氖管不发光
C．开关和三孔插座的连接都是错误的
D．试电笔插入两孔插座的左孔，氛管发光
3．如图所示，A、B、C是家用电冰箱三线插头的三个插脚，关于这三个插脚的说法正确的是(D)
A．三个插脚一样长
B．A、C两插脚分别与电冰箱内部工作电路两端相连
C．插入插座时，插脚C与火线相接，B与零线相接
D．插入插座时，电冰箱的金属外壳通过插脚A与大地相连
4．随着生活水平的不断提高，用电设备的使用越来越多，消除用电安全隐患，人人有责。关于安全用电，下列做法中正确的是(C)
A．在电线上晾衣服
B．同时使用多个大功率用电器
C．电冰箱的外壳接地
D．导线破损仍继续使用
5．家庭电路中，下列操作符合要求的是(A)
A．输电线进户后，应先接电能表
B．家庭电路的开关，接在零线或火线上都可以
C．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故
D．空气开关跳闸后，应立即合上
6．一种试电笔的构造如图所示，下列说法正确的是(D)
A．使用试电笔时手可以接触笔尖
B．使用试电笔时手不要接触笔卡
C．试电笔中的电阻可以用铁丝代替
D．当氖管发光时有微弱电流通过人体
7．在家庭电路中若发生以下三种情况：①灯座里的两个线头相碰；②开关里的两线头相碰；③两孔插座中的两线头相碰。其中会引起电路中熔丝熔断的是(B)
A．①②B．①③C．②③D．①②③
8．如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L
接在装保险盒的两个接线柱上，当只
闭合S
1时，L
和L
1
发光都偏暗；当只闭合S
2
时，L
正常发光；当只闭合S
3
时，L
不发光，则下列判断正确
的是(四只灯泡的额定电压均为220V)(A)
A．灯泡L
1
所在支路正常
B．灯泡L
2
所在支路正常
C．灯泡L
3
所在支路正常
D．装好保险丝，合上所有开关后，灯泡都能正常发光

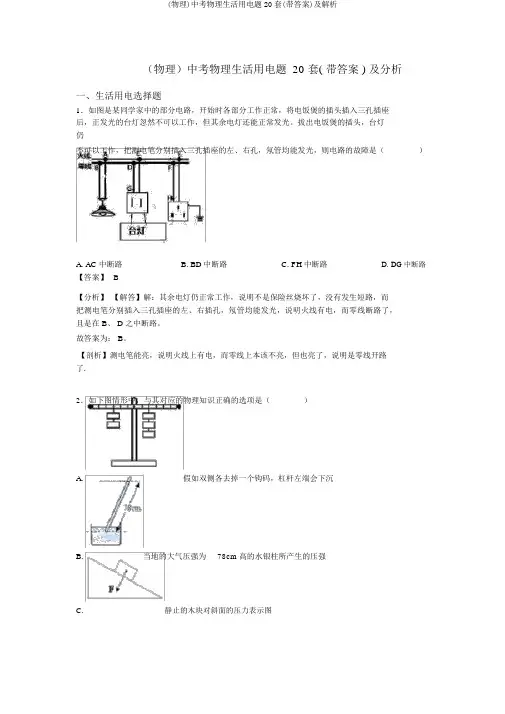

9．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光，拔出电饭煲的插头，电热壶仍不能工作，把试电笔分别插入插座的左、右孔，氖管均能发光，则可以判断出电路的故障是(C)
A．电热壶所在电路的B、D两点间断路
B．插座的接地线断路
C．电路的C、D两点间导线断路
D．电路的A、B两点间导线断路
二、填空题
10．如图是练习使用试电笔的两种情形，图__甲__所示方法是正确的。若电路中插座完好且接线正确，按正确方式使用试电笔，将笔尖插入插座的__右__侧插孔，氖管会发光。若按图中错误方式操作，易造成__单线触电__(填“单线触电”或“双线触电”)。
11．普通电动车的充电插口内有金属插脚，在使用过程中绝不能拿硬币、手等去触碰，如图甲所示。
(1)图乙是某种电动车的局部电路图。如图硬币碰到充电插口的两个金属插脚，就会造成蓄电池__短__路。
(2)这种电动车的蓄电池总电压为48V，人体不能触碰蓄电池两极，原因是__会造成触电事故__。
(3)对蓄电池充电时，蓄电池相当于电路中的__用电器__(填“电源”“用电器”“开关”或“导线”)。12．仔细观察家里电饭锅、洗衣机等所用的插头，我们会发现有一根插头E要长些，如图所示。那么，较长的那根插头E接的是__地线__(填“火线”“零线”或“地线”)；你认为这根插头做长点的主要目的是__先接通地线后断开地线，确保用电安全__。
13．如图所示，闭合开关，电灯不亮，用试电笔(也称测电笔)接触D点时氖管发光，接触E点时不发光，说明D、E间__断路__。若试电笔接触A至F各点都发光，说明__进户零线断路__。
14．如图所示的家庭电路中，火线与零线间的电压为__220__V。电路中的两个插座连接方式是__并__联。电路中有一处连接错误，这个错误是__开关和灯泡连接错误__。
