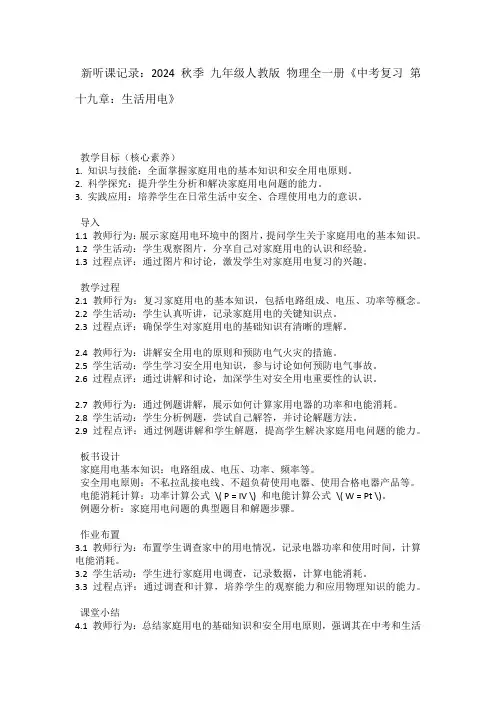

新听课记录：2024秋季九年级人教版物理全一册《中考复习第十九章：生活用电》教学目标（核心素养）1. 知识与技能：全面掌握家庭用电的基本知识和安全用电原则。
2. 科学探究：提升学生分析和解决家庭用电问题的能力。
3. 实践应用：培养学生在日常生活中安全、合理使用电力的意识。
导入1.1 教师行为：展示家庭用电环境中的图片，提问学生关于家庭用电的基本知识。
1.2 学生活动：学生观察图片，分享自己对家庭用电的认识和经验。
1.3 过程点评：通过图片和讨论，激发学生对家庭用电复习的兴趣。
教学过程2.1 教师行为：复习家庭用电的基本知识，包括电路组成、电压、功率等概念。
2.2 学生活动：学生认真听讲，记录家庭用电的关键知识点。
2.3 过程点评：确保学生对家庭用电的基础知识有清晰的理解。
2.4 教师行为：讲解安全用电的原则和预防电气火灾的措施。
2.5 学生活动：学生学习安全用电知识，参与讨论如何预防电气事故。
2.6 过程点评：通过讲解和讨论，加深学生对安全用电重要性的认识。
2.7 教师行为：通过例题讲解，展示如何计算家用电器的功率和电能消耗。
2.8 学生活动：学生分析例题，尝试自己解答，并讨论解题方法。
2.9 过程点评：通过例题讲解和学生解题，提高学生解决家庭用电问题的能力。
板书设计家庭用电基本知识：电路组成、电压、功率、频率等。
安全用电原则：不私拉乱接电线、不超负荷使用电器、使用合格电器产品等。
电能消耗计算：功率计算公式\( P = IV \) 和电能计算公式\( W = Pt \)。
例题分析：家庭用电问题的典型题目和解题步骤。
作业布置3.1 教师行为：布置学生调查家中的用电情况，记录电器功率和使用时间，计算电能消耗。
3.2 学生活动：学生进行家庭用电调查，记录数据，计算电能消耗。
3.3 过程点评：通过调查和计算，培养学生的观察能力和应用物理知识的能力。
课堂小结4.1 教师行为：总结家庭用电的基础知识和安全用电原则，强调其在中考和生活中的应用。

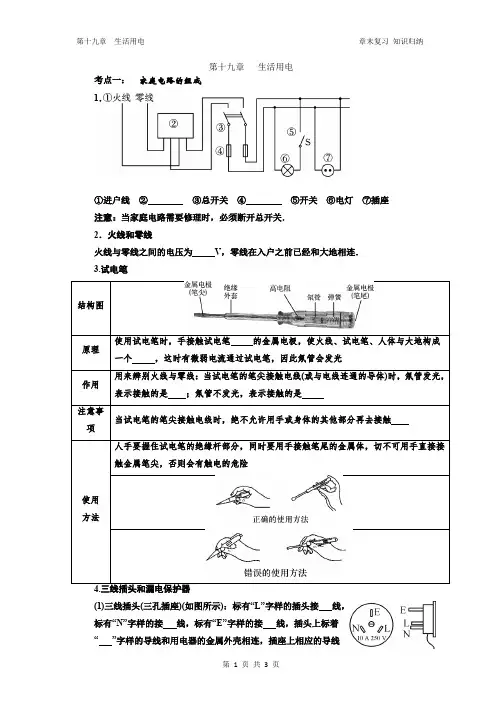

第十九章生活用电考点一：家庭电路的组成1．家庭电路的组成示意图①进户线②③总开关④⑤开关⑥电灯⑦插座注意：当家庭电路需要修理时，必须断开总开关．2．火线和零线火线与零线之间的电压为V，零线在入户之前已经和大地相连．3.试电笔结构图原理使用试电笔时，手接触试电笔的金属电极，使火线、试电笔、人体与大地构成一个，这时有微弱电流通过试电笔，因此氖管会发光作用用来辨别火线与零线：当试电笔的笔尖接触电线(或与电线连通的导体)时，氖管发光，表示接触的是；氖管不发光，表示接触的是注意事项当试电笔的笔尖接触电线时，绝不允许用手或身体的其他部分再去接触使用方法人手要握住试电笔的绝缘杆部分，同时要用手接触笔尾的金属体，切不可用手直接接触金属笔尖，否则会有触电的危险(1)三线插头(三孔插座)(如图所示)：标有“L”字样的插头接线，标有“N”字样的接线，标有“E”字样的接线，插头上标着“”字样的导线和用电器的金属外壳相连，插座上相应的导线和室外的相连．带有金属外壳的家用电器其金属外壳必须接地．(2)漏电保护器：控制插座的总开关上大多还装有漏电保护器，如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”会迅速电流，对人身起到．考点二：家庭电路中电流过大的原因1．电流过大的原因(1)用电器的总功率过大：①大功率用电器的使用；②多个用电器同时使用．(2)短路：①火线和零线直接连通造成短路；②电线绝缘皮被刮破或烤焦，电线和用电器使用年限过长，绝缘皮破损或老化．2．保险丝作用当通过保险丝的电流大于额定电流时，保险丝，从而切断电路．保险丝用铅锑合金制成，熔点，电阻，不能用铜丝、铁丝代替保险丝，不能用更粗的保险丝代替原保险丝．考点三：安全用电1．触电事故当人体成为电路的一部分时，就会有电流通过，如果电流达到一定大小，就会发生触电事故．2．触电(1)低压触电(2)高压触电：高压电弧触电、跨步电压触电．(3)触电急救措施：立即电源，再进行施救．(4)安全电压：人体的安全电压36 V.3．安全用电原则(1)不低压带电体，不高压带电体；(2)更换灯泡、搬动电器前应断开开关；(3)不弄湿用电器，不损坏绝缘层；(4)保险装置、插座、导线、家用电器等达到使用寿命应；(5)为了防止触电，安装家庭电路时，开关应接在线上，螺丝口灯泡的螺旋套接线柱应接线．4．注意防雷高大建筑的顶端都有针状的金属物，通过很粗的金属线与大地相连，可以防雷，叫做．高压输电线最上面的两条导线也是用来防雷的．检测题：1．(2018·昆明)关于安全用电，图中错误的是( )A.使用测电笔的方法B.开关接在火线上C.螺丝口灯的螺旋金属接在零线上D.三孔插座应有接地线2．(2016·云南)空调工作时应选用图中的孔插座．3．(2019·昆明)如果家庭电路中发生短路，那么( )A．用电器仍然正常工作B．灯泡烧坏C．电灯发暗D．保险丝烧断4. 生活中既要利用电热，又要防止电热带来的危害．如图中，通过插座接入电路的用电器同时工作时，电路中的总功率，引起干路中的电流，根据焦耳定律可知，干路上的电流产生的热量，使导线的温度急剧升高，从而烧坏插座．(填“变大”“变小”或“不变”)4．(2019·曲靖)在图中，请用笔画线表示导线，将电灯和开关正确接入家庭电路中．5．(2015·昆明)将图中的灯和控制灯的开关连入电路．。

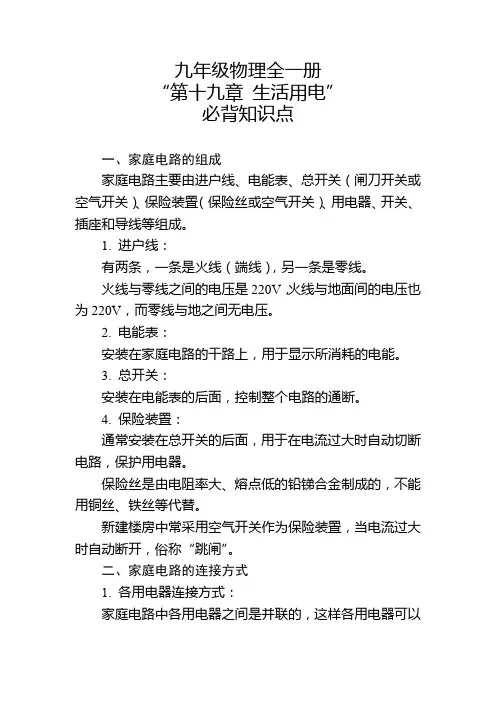

九年级物理全一册“第十九章生活用电”必背知识点一、家庭电路的组成家庭电路主要由进户线、电能表、总开关 （闸刀开关或空气开关）、保险装置 （保险丝或空气开关）、用电器、开关、插座和导线等组成。
1. 进户线：有两条，一条是火线（端线），另一条是零线。
火线与零线之间的电压是220V，火线与地面间的电压也为220V，而零线与地之间无电压。
2. 电能表：安装在家庭电路的干路上，用于显示所消耗的电能。
3. 总开关：安装在电能表的后面，控制整个电路的通断。
4. 保险装置：通常安装在总开关的后面，用于在电流过大时自动切断电路，保护用电器。
保险丝是由电阻率大、熔点低的铅锑合金制成的，不能用铜丝、铁丝等代替。
新建楼房中常采用空气开关作为保险装置，当电流过大时自动断开，俗称“跳闸”。
二、家庭电路的连接方式1. 各用电器连接方式：家庭电路中各用电器之间是并联的，这样各用电器可以独立工作，互不影响。
2. 开关与用电器的连接方式：开关应与用电器串联，且开关必须串联在火线上，以确保在断开开关时，用电器与火线断开连接，防止触电。
3. 插座的连接方式：插座有二孔和三孔之分，三孔插座中的第三个孔是接地线，用于将用电器的金属外壳与大地相连，防止外壳带电引起的触电事故。
三、安全用电1. 触电类型：单线触电：人站在地上，直接或间接接触火线。
双线触电：人同时接触火线和零线。
高压触电：包括高压电弧触电和跨步电压触电。
2. 触电急救：发现有人触电时，应立即切断电源或用绝缘棒将电线挑开，使触电者尽快脱离电源。
若发生电火灾，务必先切断电源再救火。
3. 安全用电原则：不接触低压带电体，不靠近高压带电体。
更换灯泡、搬动电器前应断开电源开关。
不弄湿用电器，不损坏绝缘层。
保险装置、插座、导线、家用电器等达到使用寿命应及时更换。
四、三线插头和漏电保护器1. 三线插头：插头上标有 “L”的接火线，标有 “N”的接零线，标有“E”的接地线。
接地线用于将用电器的金属外壳与大地相连，防止外壳带电引起的触电事故。

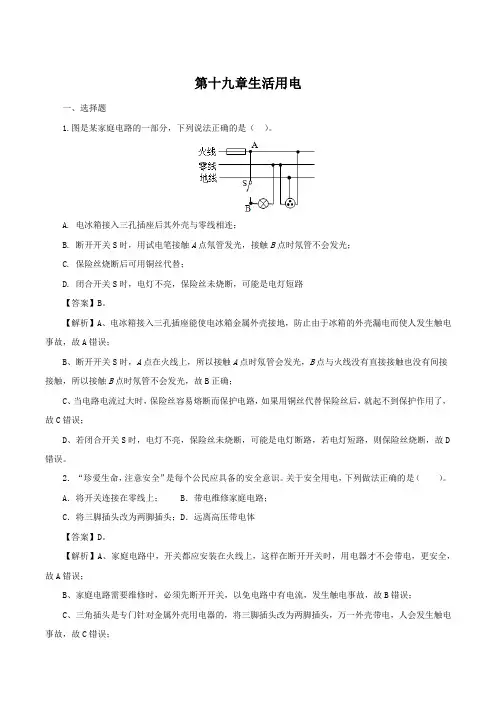

第十九章生活用电一、选择题1.图是某家庭电路的一部分，下列说法正确的是（）。
A. 电冰箱接入三孔插座后其外壳与零线相连；B. 断开开关S时，用试电笔接触A点氖管发光，接触B点时氖管不会发光；C. 保险丝烧断后可用铜丝代替；D. 闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路【答案】B。
【解析】A、电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳漏电而使人发生触电事故，故A错误；B、断开开关S时，A点在火线上，所以接触A点时氖管会发光，B点与火线没有直接接触也没有间接接触，所以接触B点时氖管不会发光，故B正确；C、当电路电流过大时，保险丝容易熔断而保护电路，如果用铜丝代替保险丝后，就起不到保护作用了，故C错误；D、若闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯断路，若电灯短路，则保险丝烧断，故D 错误。
2．“珍爱生命，注意安全”是每个公民应具备的安全意识。
关于安全用电，下列做法正确的是（）。
A．将开关连接在零线上； B．带电维修家庭电路；C．将三脚插头改为两脚插头；D．远离高压带电体【答案】D。
【解析】A、家庭电路中，开关都应安装在火线上，这样在断开开关时，用电器才不会带电，更安全，故A错误；B、家庭电路需要维修时，必须先断开开关，以免电路中有电流，发生触电事故，故B错误；C、三角插头是专门针对金属外壳用电器的，将三脚插头改为两脚插头，万一外壳带电，人会发生触电事故，故C错误；D、高压带电体只要人靠近就有触电危险，故D正确。
故选：D。
3.（2020·镇江）如图所示，闭合开关S，发现灯L不亮。
用测电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光，若仅有一处发生断路，则该处可能是（）。
A. 熔丝处B. P､M间某处C. M､N间某处D. N､Q间某处【答案】C。
【解析】AB．用测电笔接触M点时氖管发光，说明火线上有电流，熔丝处、及PM间某处都不可能断路，故A、B不符合题意；C．接触N、Q点时氖管均不发光，M､N间某处发生断路可满足题意要求，故C符合题意；D．若N､Q间某处发生断路，则接触N点时氖管可以发光，故D不符合题意。
2023年中考复习九年级物理第十九章【生活用电】》单元试卷一、单选题1．如图是一般住宅户内配电系统方框图，下列说法正确的是（）A．E处应接入空气开关，F处接入电能表B．若空气开关自动跳闸，一定是发生了短路C．发现有人触电，应立即用手拉开D．控制电灯的开关连接错误2．下列关于家庭电路及安全用电的说法，正确的是（）A．家庭电路中的空气开关跳闸一定是发生了短路B．发现有人触电时，应该迅速用手将其拉开C．可以用湿抹布擦拭正在使用的电视机D．控制用电器的开关应该串联在火线与用电器之间3．下列做法符合安全用电原则的是（）A．在高压线下钓鱼B．用湿手触碰开关C．用正在充电的手机玩游戏D．切断电源后，再进行电路维修4．小丞晚上在家做作业时，突然台灯不亮了，家里其它用电器也停止了工作，他立即找来测电笔检测电路，发现插座左、右两孔都能使氖管发光。
则他家里的电路可能出现的故障是（）A．进户火线断路B．进户零线断路C．短路D．没交电费，所以停电了5．如图所示是小明设计的部分家庭电路，下列说法正确的是（）A．灯泡与开关的连接符合安全用电要求B．若保险丝熔断，可以用铜丝替换C．闭合开关，若灯泡不亮，一定是灯泡短路D．三孔插座的连接符合安装要求6．如图为试电笔的结构图。
下列说法正确的是（）A．试电笔与手接触的部分必须都是绝缘体B．使用试电笔时手不能接触笔尖C．使用试电笔时手不要接触笔卡D．使用试电笔时，若氖管发光，说明接触处与零线是连通的7．“安全用电无小事，时时刻刻要牢记”，人们在日常生活中必须要有安全用电的意识，下列做法符合安全用电原则的是（）A．电线绝缘皮破损仍然继续使用B．使用试电笔时，手要接触笔尾金属体C．多个大功率用电器可以同时使用D．电冰箱的地线断了继续使用8．如图所示为某家庭中接线板的使用情况，下列说法正确的是（）A．符合使用规范B．可以正常使用C．这是超负荷运行D．不会引起安全事故9．如图是某家庭电路的一部分，家中用电器都正常工作。
专题19.4 《生活用电》单元复习方案一、单元考点归纳总结考点一：家庭电路1.家庭电路的组成部分：进户线→电能表→总开关→保险丝→用电器。
2.家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与用电器是串联的。
3.家庭电路各部分的作用（1）低压供电线:家庭电路有两条进户线，是从低压输电线上引下来的，一根叫火线，另一根叫零线，它们之间有220V的电压。
测电笔——用来辨别火线和零线。
注意：测电笔接触火线时，如果观察不到氖管发光，则产生这种现象的原因可能是：①测电笔氖管已坏；②手没有接触笔尾金属体；③火线断了，若在检修电路时，发现灯泡不亮，火线、零线都能使测电笔发光，可能的原因是：火线完好，零线处有开路，被测段的零线通过用电器和火线构成通路。
（2）电能表：安装在家庭电路的干路上，测量用户消耗的电能（电功）的仪表，电路使用时P实应不大于电能表额定功率P额。
即P实≤U额I额。
（3）闸刀（空气开关）：总闸刀开关装在干路上，控制整个电路的通断，以便检测电路和更换设备。
（4）保险丝：保险丝是由电阻率大、熔点低的铅锑合金制成，当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路。
起到保护电路的作用。
不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。
因为这些导线的电阻小，产生的热量少，而且铜丝的熔点高，不易熔断。
（5）插座：并联在家庭电路中，如图所示，具体接线情况：说明：1接火线； 2接零线； 3接地线； 4接用电器的金属外壳； 5接用电部分的线路。
把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故。
（6）用电器、开关开关和用电器串联，控制用电器，如果开关短路，用电器会一直工作，开关不能控制，但不会烧断干路上的保险丝。
根据安全用电原则连接电路，每个开关都可以单独控制灯。
4.家庭电路电流过大的原因（1）原因:发生短路或用电器总功率过大。
第十九章：生活用电第一节：家庭电路：家庭电路的组成：家庭电路由进户线、电能表、闸刀开关、保险丝、开关、电灯、插座、导线等组成。
家庭电路中各部分电路及作用：1、进户线：进户线有两条，一条是端线，也叫火线，一条是零线。
火线与零线之间的电压是220V 。
火线与地面间的电压为220V 。
正常情况下，零线之间和地线之间的电压为0V 。
2、电能表：电能表安装在家庭电路的干路上，这样才能测出全部家用电器消耗的电能。
3、闸刀开关：闸刀开关安装在家庭电路的干路上，控制整个电路的通断。
4、保险丝： 电路符号：材料：保险丝是由电阻率大、熔点低的铅锑合金制成的。
（原因：保险丝电阻较大，使得电能转化为热的功率比较大，保险丝温度易升高，达到熔点后就自动熔断。
）保险丝规格：保险丝越粗，额定电流越大。
选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
连接：保险丝应串联在家庭电路的干路上，且一般只接在火线上。
注意事项：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保险丝。
因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。
电能表、闸刀开关和保险丝是按照顺序依次连接在家庭电路干路上的。
5、插座种类：常见的插座有二孔插座（下图左）和三孔插座（下图右）。
安装：把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故。
（万一用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流入大地，不致对人造成伤害。
）6、用电器（电灯）和开关：家庭电路中各用电器是并联的。
开关和用电器串联，开关必须串联在火线中。
与灯泡的灯座螺丝口相接的必须是零线。
7、测电笔：用试电笔可以辨别火线和零线。
使用时笔尖接触被测的导线，手必须接触笔尾的金属体。
用试电笔测火线时氖管会发光；测零线时不会发光。
8、家庭电路中触电的原因：一是站在地上的人触到火线（单线触电），二是站在绝缘体上的人同时接触到火线和零线（双线触电）。
