第3讲：静电场图像问题(教师)

第三课时静电场中的图像问题1．v－t图象：根据v-t图象的速度变化、斜率变化（即加速度大小的变化），确定电荷所受电场力的方向与电场力的大小变化情况，进而确定电场强度的方向、电势的高低及电势能的变化．2．φ－x图象：（1）电场强度的大小等于φ－x图线的斜率大小，电场强度为零处，φ－x图线存在极值，其切线的斜率为零；（2）在φ－x图象中可以直接判断各点电势的大小，并可根据电势大小关系确定电场强度的方向；（3）在φ－x图象中分析电荷移动时电势能的变化，可用W AB＝qU AB，进而分析W AB的正负，然后作出判断．3．E－x图象：（1）反映了电场强度随位移变化的规律；（2）E＞0表示场强沿x轴正方向；E＜0表示场强沿x轴负方向；（3）图线与x轴围成的“面积”表示电势差，“面积”大小表示电势差大小，两点的电势高低根据电场方向判定．[思维深化]在电势能E p与位移x的图象中，与x轴的交点和图象斜率分别表示什么？答案与x轴的交点是电势为零的点，图象斜率反映静电力的大小，也间接反映了电场强度E的大小．典例应用题组一电场中粒子运动的v -t图像【例1】[对v－t图象的理解]（2014·海南·9）（多选）如图1甲，直线MN表示某电场中一条电场线，a、b是线上的两点，将一带负电荷的粒子从a点处由静止释放，粒子从a运动到b过程中的v－t图象如图乙所示，设a、b两点的电势分别为φa、φb，场强大小分别为E a、E b，粒子在a、b两点的电势能分别为W a、W b，不计重力，则有（）图1A．φa>φb B．E a>E bC．E a<E b D．W a>W b答案BD 解析电场线为直线，带负电的粒子仅在电场力的作用下由静止释放，那么一定沿着电场力的方向运动，故电场强度的方向向左，b点的电势高，选项A错误；由v－t图象的斜率表示粒子运动的加速度可知粒子运动的加速度越来越小，故b点的场强小，E a>E b，选项B正确，C错误；电场力做正功，电势能减小，选项D正确．While there is life there is hope．哪里有生命，哪里就有希望．1．一负电荷从电场中A点由静电释放，只受静电力作用，沿电场线运动到B点，它运动的v－t图像如图7所示，则A、B两点所在区域的电场线分布情况可能是下图中的()．图7解析由v－t图知，负电荷加速度越来越大，故负电荷应向电场线密集处运动，故C正确．答案 C2．如图8甲所示，A、B是一条电场线上的两点，若在A点释放一初速为0的电子，电子仅受电场力作用，并沿电场线从A运动到B，其速度随时间变化的规律如图乙所示．设A、B两点的电场强度分别为E A、E B，电势分别为φA、φB，则()．图8A．E A>E B B．E A<E BC．φA>φB D．φA<φB解析由图乙可知，电子做匀加速直线运动，故该电场为匀强电场，即E A＝E B.电子受力方向与电场线的方向相反，故电场线的方向由B指向A，根据沿着电场线的方向是电势降低的方向，故φA<φB，选项D正确．答案 D3．一带正电的粒子仅在电场力作用下从A点经B、C点运动到D点，其v-t图像如图9所示，则下列说法中正确的是()．Great works are performed not by strength , but by perseverance．完成伟大的事业靠的不是力量，而是毅力．图9A．A点的电场强度一定大于B点的电场强度B．粒子在A点的电势能一定大于在B点的电势能C．CD间各点电场强度和电势都为零D．AB两点间的电势差大于CB两点间的电势差解析由题图可知粒子在A点的加速度大于在B点的加速度，因a＝qEm，所以E A>E B，A对；粒子从A点到B点动能增加，由动能定理知电场力做正功，电势能减小，B对；同理由动能定理可知A、C两点的电势相等，U AB＝U CB，D错；仅受电场力作用的粒子在CD间做匀速运动，所以CD间各点电场强度均为零，但电势是相对于零势点而言的，可以不为零，C错．答案AB4．如图10甲所示，两个点电荷Q1、Q2固定在x轴上距离为L的两点，其中Q1带正电位于原点O，a、b是它们连线延长线上的两点，其中b点与O点相距3L.现有一带正电的粒子q以一定的初速度沿x轴从a点开始经b点向远处运动(粒子只受电场力作用)，设粒子经过a，b 两点时的速度分别为v a、v b，其速度随坐标x变化的图像如图乙所示，则以下判断正确的是()．图10A．Q2带负电且电荷量小于Q1B．b点的场强一定为零C．a点的电势比b点的电势高D．粒子在a点的电势能比b点的电势能小While there is life there is hope．哪里有生命，哪里就有希望．解析由v－t图像知，粒子从a点向b点运动时速度减小，电场力做负功，从b点再向右运动速度又变大，电场力做正功，说明b点左右两侧电场方向相反，b点处场强为0，B项正确；粒子从a点到b点电场力做负功，电势能增加，D项正确．根据点电荷场强公式和电场的叠加知识得Q2带负电且电荷量小于Q1，A项正确；根据粒子受力方向知b点左侧场强向左，故a点电势比b点低，C项错．答案ABD题组二电场中的E -x图像问题【例2】[对E－x图象的理解]（2014·上海·19）（多选）静电场在x轴上的场强E随x的变化关系如图2所示，x轴正向为场强正方向，带正电的点电荷沿x轴运动，则点电荷（）图2A．在x2和x4处电势能相等B．由x1运动到x3的过程中电势能增大C．由x1运动到x4的过程中电场力先增大后减小D．由x1运动到x4的过程中电场力先减小后增大答案BC 解析由题图可知，将正电荷沿x轴正向移动，从x2移动到x4的过程电场力做功不为零，两点处的电势能不相等，选项A错误；从x1运动到x3的过程电场力沿x轴负方向，电场力做负功，电势能增大，选项B正确；从x1运动到x4的过程场强先增大后减小，所以电场力先增大后减小，选项C正确，D错误．5．两带电荷量分别为q和－q的点电荷放在x轴上，相距为L，能正确反映两电荷连线上场强大小E与x关系的图是()．Great works are performed not by strength , but by perseverance．完成伟大的事业靠的不是力量，而是毅力．解析越靠近两电荷的地方场强越大，两等量异种点电荷连线的中点处场强最小，但不是零，B、D错；两电荷的电荷量大小相等，场强大小关于中点对称分布，C错，应选A.答案 A6．两带电荷量分别为q1(q1>0)和q2的点电荷放在x轴上，相距为l，两电荷连线上电场强度E 与x的关系如图11所示，则下列说法正确的是()．图11A．q2>0且q1＝q2B．q2<0且q1＝|q2|C．q2>0且q1>q2D．q2<0且q1<|q2|解析由题图知，当x＝l2时，E＝0，则q1和q2必为同种电荷，且电荷量相等，故选项A正确．答案 A7．空间存在一沿x轴方向的静电场，电场强度E随x变化的关系如图12所示，图线关于坐标原点对称，A、B是x轴上关于原点对称的两点．下列说法正确的是()．图12A．取无穷远处电势为零，则O点处电势为零B．电子在A、B两点的电势能相等C．电子在A、B两点的加速度方向相反D．电子从A点由静止释放后的运动轨迹可能是曲线解析由E -x图像特征可以假定图像是等量同种电荷连线上的电场强度的分布，取无穷远处电势为零，则O点处电势不为零，A错误；由于A、B是x轴上关于原点对称的两点，A、B 两处电势相等，所以电子在A、B两点的电势能相等，B正确；A、B两点电场强度大小相等，While there is life there is hope．哪里有生命，哪里就有希望．方向相反，根据牛顿第二定律可知，电子在A、B两点的加速度方向相反，C正确；电子从A点由静止释放后的运动轨迹是直线，做往复运动，D错误．答案BC题组三电场中的φ－x图像【例3】[对φ－x图象的理解]两电荷量分别为q1和q2的点电荷固定在x轴上的O、M两点，两电荷连线上各点电势φ随x变化的关系如图3所示，其中C为ND段电势最低的点，则下列说法正确的是（）图3A．q1、q2为等量异种电荷B．N、C两点间场强方向沿x轴负方向C．N、D两点间的电场强度大小沿x轴正方向先减小后增大D．将一正点电荷从N点移到D点，电势能先增大后减小答案 C 解析根据q1左侧和q2右侧电势随距离增大而降低可判断两者均为正电荷，A错．N、C间的电场方向沿x轴正方向，C点场强为0，B错．根据ND段图线的斜率大小先减小后增大可知，场强先减小到零后反向增大，C正确；正电荷从N移到D，由E p＝qφ知，电势能先减小后增大，D错．8．真空中有一半径为r0的带电金属球壳，通过其球心的一直线上各点的电势φ分布如图13所示，r表示该直线上某点到球心的距离，r1、r2分别是该直线上A、B两点离球心的距离．下列说法中正确的是()．图13A．A点的电势低于B点的电势B．A点的电场强度小于B点的电场强度C．A点的电场强度大于B点的电场强度D．正电荷沿直线从A移到B的过程中，电场力做负功解析A点的电势高于B点的电势，选项A错误；A点的电场强度大于B点的电场强度，选项B错误、C正确；正电荷沿直线从A移到B的过程中，电场力做正功，选项D错误．Great works are performed not by strength , but by perseverance．完成伟大的事业靠的不是力量，而是毅力．答案 C9．(2014·资阳测试)有一静电场，其电势随x坐标的改变而改变，变化的图线如图14所示．若将一带负电的粒子(重力不计)从坐标原点O由静止释放，电场中P、Q两点的横坐标分别为1 mm、4 mm，则下列说法正确的是()．图14A．粒子将沿x轴正方向一直向前运动B．粒子经过P点与Q点时，加速度大小相等、方向相反C．粒子经过P点与Q点时，动能相等D．粒子经过P点与Q点时，电场力做功的功率相等解析根据题中φ－x图像，画出电场强度E随x的变化图像及粒子的v－t图像，如图所示，由图可知A错误；由牛顿第二定律知，粒子在P、Q两点时的加速度满足a P＝2a Q，则B错和(3－2)t0，其速度相等，误；由v－t图像知，粒子在P、Q两点时对应的时间分别是22t0则C正确；粒子在P、Q两点时的功率P＝Eq v，因电场强度不相同，故功率不同，则D错误．答案 C10．空间某一静电场的电势φ在x轴上分布如图15所示，x轴上两点B、C的电场强度在x方向上的分量分别是E Bx、E Cx.下列说法正确的有()．While there is life there is hope．哪里有生命，哪里就有希望．图15A．E Bx的大小大于E Cx的大小B．E Bx的方向沿x轴正方向C．电荷在O点受到的电场力在x方向上的分量最大D．负电荷沿x轴从B移到C的过程中，电场力先做正功，后做负功解析在φ-x图像中，图线斜率表示场强大小．结合题中图像特点可知E Bx>E Cx，E Ox＝0，故A项正确，C错误．根据电场中沿着电场线的方向电势逐渐降低可知E Bx沿x轴负方向，B项错误．负电荷在正x轴上受电场力沿x轴负方向，在负x轴上受电场力沿x轴正方向，故可判断负电荷从B移到C的过程中，电场力先做正功后做负功，D项正确．答案AD【例4】[对E p－x图象的理解]（2014·安徽·17）一带电粒子在电场中仅受静电力作用，做初速度为零的直线运动．取该直线为x轴，起始点O为坐标原点，其电势能E p与位移x的关系如图4所示，下列图象中合理的是（）图4答案 D 解析带电粒子在电场中运动时，其电势能的变化规律是非线性的．由E p—x图象知，带电粒子的电势能不是均匀变化的，静电力不能为恒力，故选项A错误；带电粒子仅受静电力作用，故电势能和动能相互转化，电势能的减少量等于动能的增加量，即动能增加得越来越慢，故选项B错误；由于静电力不是恒力，加速度a应该越来越小，故选项C错误，选项D正确．习题演练电场中图象问题的处理方法解决图象问题时首先根据图象的意义，写出有关的数学表达式，其次需要巧妙地利用图象的截距、斜率、极Great works are performed not by strength , but by perseverance．完成伟大的事业靠的不是力量，而是毅力．值点、变化趋势、面积等信息分析处理物理问题．1．如图1所示，实线是电场线，一带电粒子只在电场力的作用下沿虚线由A运动到B的过程中，其速度－时间图象是选项中的（）图1答案 B 解析电场力的方向指向轨迹的凹侧且沿与电场线相切的方向，因此粒子从A运动到B的过程中电场力方向与速度方向的夹角大于90°，粒子做减速运动，电场力越来越小，加速度越来越小，故B项正确。

高中物理专题静电场中的图像问题一、v-t图像(仅受电场力)1.确定电场强度的大小：。

2.确定电势能的变化：。

例1.如图甲所示,两个点电荷Q1、Q2固定在x轴上距离为L的两点,其中Q1带正电,位于原点O,a、b是它们的连线延长线上的两点,其中b点与O点相距3L。

现有一带正电的粒子q 以一定的初速度沿x轴从a点开始经b点向远处运动(粒子只受电场力作用),设粒子经过a、b两点时的速度分别为v a、v b,其速度随坐标x变化的图像如图乙所示,则以下判断正确的是A.Q2带负电且电荷量小于Q1B.粒子从a点运动到b点电场力做正功C.a点的电势比b点的电势高D.粒子在a点的电势能比b点的电势能大二、φ-x图像①电势趋于无穷大的位置，一定放有一个点电荷。

正无穷大处是电荷。

①电场强度的大小等于φ-x图线的,φ-x图线的极值点,其切线的斜率为零表示该点;①在φ-x图像中可以直接判断各点电势的高低,并可根据电势高低关系确定电场强度的方向。

依据是：;①在φ-x图像中分析电荷移动时电势能的变化,先用E P=qφ,需要注意电荷的,然后做出判断。

例2.两电荷量分别为q1和q2的点电荷固定在x轴上的O、M两点，两电荷连线上各点电势φ随x变化的关系如图所示，其中C为ND段电势最低的点，则下列说法正确的是A．q1、q2为等量异种电荷B．N、C两点间场强方向沿x轴负方向C．N、D两点间的电场强度大小沿x轴正方向先减小后增大D．将一正点电荷从N点移到D点，电势能先增大后减小三、E-x图像①E>0表示场强沿x轴方向,E<0表示场强沿x轴方向;①图线与x轴围成的“面积”表示电势差,x轴上方的面积代表电势差。

①数值趋于无穷大处一定放有一个点电荷。

正无穷大处对应放有电荷。

例3.电场中有一条电场线与x轴重合，x轴上各点的电场强度与位置的关系如图所示，一质子仅在电场力作用下，从坐标原点由静止释放沿x轴正方向运动，已知Oa＝ab＝d，a 点电势φa＝0.则下列结论正确的是A．O点电势低于b点电势B．质子从a点到b点电势能越来越小，C．质子运动到b点时动能为2eE0dD．b点的电势φo＝dE0四．E P-x图①电势能趋于无穷大的位置，一定放有一个点电荷。

静电场中的图像问题图像一：电势随空间分布图象（φ—x 图像)【解题要点】所谓φ—x 图象是指静电场中电势φ随x 变化情况图象.φ—x 图象斜率大小表示电场强度沿x 轴方向分量的大小。

电场强度沿x 轴分量的方向则据沿电场线电势降低判断。

1、两个等量异种点电荷位于x 轴上，相对原点对称分布，正确描述电势ϕ随位置x 变化规律的是图（ ）2、某静电场中x 轴上的电势随x 坐标变化的图象如图所示，φ－x 图象关于φ轴对称,a 、b 两点到O 点的距离相等.将一电荷从x 轴上的a 点由静止释放后粒子沿x 轴运动到b 点，运动过程中粒子只受电场力作用，则下列说法正确的是（ ） （ ）A ．该电荷一定带负电B ．电荷到b 点时动能为零C ．从O 到b ，电荷的电势能减小D ．从a 到b 电场力对电荷先做正功,后做负功3．有一静电场，其电势随x 坐标的改变而改变,变化的图线如右图所示,若将一带负电粒子(重力不计）从坐标原点O 由静止释放,粒子沿x 轴运动，电场中P 、Q 两点的坐标分别为1mm 、4mm 。

则下列说法正确的是（ ）A ．粒子经过P 点和Q 点加速度大小相等、方向相反B ．粒子经过P 点与Q 点时，动能相等C ．粒子经过P 点与Q 点时,电场力做功的功率相等D ．粒子在P 点的电势能为正值4。

空间某一静电场的电势φ随x 变化情况如图所示，下列说法中正确的是（ ）A 。

空间各点场强的方向均与x 轴垂直B 。

电荷沿x 轴从O 移到x1的过程中，电场力不做功C 。

正电荷沿x 轴从x1移到x2的过程中，电场力做正功，电势能减小D 。

负电荷沿x 轴从x1移到x2的过程中，电场力做负功，电势能增加5．假设空间某一静电场的电势φ随x 变化情况如图所示，根据图中信息可以确定下列说法中正确的是( ） A ．空间各点场强的方向均与x 轴垂直B ．电荷沿x 轴从0移到x 1的过程中,一定不受电场力的作用C ．正电荷沿x 轴从x 2移到x 3的过程中,电场力做正功，电势能减小D ．负电荷沿x 轴从x 4移到x 5的过程中，电场力做负功，电势能增加 6。

第八章　静电场静电场中的图像问题【考点预测】1. 静电场中的运动学图像问题2.描述电场力的性质的物理量的图像问题3. 描述电场能的性质的物理量的图像问题4. 带电粒子在电场中的动能、机械能的图像问题【方法技巧与总结】v-t图像根据v-t图像中速度变化、斜率确定电荷所受合力的方向与合力大小变化，确定电场的方向、电势高低及电势能变化φ-x图像(1)电场强度的大小等于φ-x图线的斜率大小，电场强度为零处，φ-x图线存在极值，其切线的斜率为零(2)在φ-x图像中可以直接判断各点电势的高低，并可根据电势高低关系确定电场强度的方向(3)在φ-x图像中分析电荷移动时电势能的变化，可用WAB=qUAB，进而分析WAB的正负，然后作出判断E-t图像根据题中给出的E-t图像，确定E的方向，再在草稿纸上画出对应电场线的方向，根据E的大小变化，确定电场的强弱分布E-x图像(1)反映了电场强度随位移变化的规律(2)E>0表示电场强度沿x轴正方向，E<0表示电场强度沿x轴负方向(3)图线与x轴围成的“面积”表示电势差，“面积”大小表示电势差大小，两点的电势高低根据电场方向判定E p-x图像(1)反映了电势能随位移变化的规律(2)图线的切线斜率大小等于电场力大小(3)进一步判断电场强度、动能、加速度等随位移的变化情况【题型归纳目录】题型一：静电场中的v­t图象题型二：电势差与电场强度的关系题型三：电场强度随位移的变化图像(E­x图像)题型四：动能随位移变化图像(E k­x图像)【题型一】静电场中的v­t图象【典型例题】12022秋·安徽六安·高三六安一中校考阶段练习)如图甲，A、B是某电场中一条电场线上的两点，一个负电荷从A点由静止释放，仅在静电力的作用下从A点运动到B点，其运动的v-t图像如图乙所示。

A、B两点的场强分别为E A、E B，电势分别为φA、φB，负电荷在A、B两点的电势能分别为E PA、E PB，则下列选项正确的是( )A.E A>E B，E PA>E PBB.E A<E B，E PA<E PBC.E A>E B，φA>φBD.E pA<E pB，φA<φB【答案】A【解析】根据v-t图像可知，斜率表示加速度，从A到B，图像斜率在减小，加速度在减小，受到的电场力在减小，即电场强度在减小，故E A>E B负电荷受到的电场力方向与场强方向相反，电荷从A运动到B，故电场力水平向右，电场线方向水平向左，沿电场线方向电势逐渐降低，故φA<φB负电荷在电势高的地方电势能反而比较小，故E PA>E PB故选A。

静电场中的图象问题
1．φ -x图象
(1)电场强度的大小等于φ-x图线的斜率大小，电场强度为零处，φ-x图线存在极值，其切线的斜率为零。

(2)在φ-x图象中可以直接判断各点电势的大小，并可根据电势大小关系确定电场强度的方向。

(3)在φ -x图象中分析电荷移动时电势能的变化，可用W AB＝qU AB，进而分析W AB的正负，然后作出判断。

例1 两电荷量分别为q1和q2的点电荷放在x轴上的O、M两点，两电荷连线上各点电势φ随x变化的关系如图1所示，其中A、N两点的电势均为零，ND段中的C点电势最高，则()
图1
A．N点的电场强度大小为零
B．A点的电场强度大小为零
C．NC间电场强度方向指向x轴正方向
D．将一负点电荷从N点移到D点，电场力先做正功后做负功
解析A、N点的电势等于零，电场强度大小不为零，选项A、B错误；从N到C电势升高，NC间电场强度方向指向x轴负方向，选项C错误；从N到C电势升高，从C到D电势降低，将一负点电荷从N点移到C点，电场力做正功，从C点到D点，电场力做负功，选项D正确。

2．E-x图象
在给定了电场的E-x图象后，可以由图线确定电场强度的变化情况，电势的变化情况，E-x 图线与x轴所围图形“面积”表示电势差。

在与粒子运动相结合的题目中，可进一步确定粒子的电性、动能变化、电势能变化等情况。

在这类题目中，还可以由E-x图象假设某一种符合E-x图线的电场，利用这种已知电场的电场线分布、等势面分布或场源电荷来处理相关问题。

例2(多选)静电场在x轴上的电场强度E随x的变化关系如图2所示，x轴正向为电场强度正方向，带正电的点电荷沿x轴运动，则点电荷()
A．在x2和x4处电势能相等。

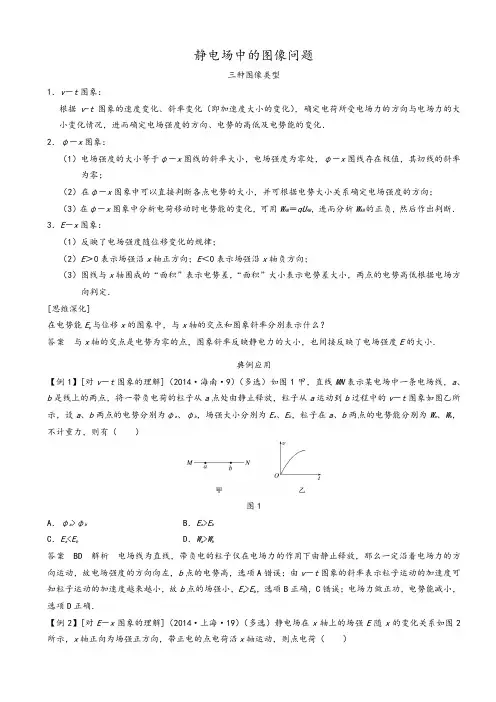

静电场中的图像问题三种图像类型1．v－t图象：根据v-t图象的速度变化、斜率变化（即加速度大小的变化），确定电荷所受电场力的方向与电场力的大小变化情况，进而确定电场强度的方向、电势的高低及电势能的变化．2．φ－x图象：（1）电场强度的大小等于φ－x图线的斜率大小，电场强度为零处，φ－x图线存在极值，其切线的斜率为零；（2）在φ－x图象中可以直接判断各点电势的大小，并可根据电势大小关系确定电场强度的方向；（3）在φ－x图象中分析电荷移动时电势能的变化，可用W AB＝qU AB，进而分析W AB的正负，然后作出判断．3．E－x图象：（1）反映了电场强度随位移变化的规律；（2）E＞0表示场强沿x轴正方向；E＜0表示场强沿x轴负方向；（3）图线与x轴围成的“面积”表示电势差，“面积”大小表示电势差大小，两点的电势高低根据电场方向判定．[思维深化]在电势能E p与位移x的图象中，与x轴的交点和图象斜率分别表示什么？答案与x轴的交点是电势为零的点，图象斜率反映静电力的大小，也间接反映了电场强度E的大小．典例应用【例1】[对v－t图象的理解]（2014·海南·9）（多选）如图1甲，直线MN表示某电场中一条电场线，a、b是线上的两点，将一带负电荷的粒子从a点处由静止释放，粒子从a运动到b过程中的v－t图象如图乙所示，设a、b两点的电势分别为φa、φb，场强大小分别为E a、E b，粒子在a、b两点的电势能分别为W a、W b，不计重力，则有（）图1A．φa>φb B．E a>E bC．E a<E b D．W a>W b答案BD 解析电场线为直线，带负电的粒子仅在电场力的作用下由静止释放，那么一定沿着电场力的方向运动，故电场强度的方向向左，b点的电势高，选项A错误；由v－t图象的斜率表示粒子运动的加速度可知粒子运动的加速度越来越小，故b点的场强小，E a>E b，选项B正确，C错误；电场力做正功，电势能减小，选项D正确．【例2】[对E－x图象的理解]（2014·上海·19）（多选）静电场在x轴上的场强E随x的变化关系如图2所示，While there is life there is hope．哪里有生命，哪里就有希望．x轴正向为场强正方向，带正电的点电荷沿x轴运动，则点电荷（）图2A．在x2和x4处电势能相等B．由x1运动到x3的过程中电势能增大C．由x1运动到x4的过程中电场力先增大后减小D．由x1运动到x4的过程中电场力先减小后增大答案BC 解析由题图可知，将正电荷沿x轴正向移动，从x2移动到x4的过程电场力做功不为零，两点处的电势能不相等，选项A错误；从x1运动到x3的过程电场力沿x轴负方向，电场力做负功，电势能增大，选项B正确；从x1运动到x4的过程场强先增大后减小，所以电场力先增大后减小，选项C正确，D错误．【例3】[对φ－x图象的理解]两电荷量分别为q1和q2的点电荷固定在x轴上的O、M两点，两电荷连线上各点电势φ随x变化的关系如图3所示，其中C为ND段电势最低的点，则下列说法正确的是（）图3A．q1、q2为等量异种电荷B．N、C两点间场强方向沿x轴负方向C．N、D两点间的电场强度大小沿x轴正方向先减小后增大D．将一正点电荷从N点移到D点，电势能先增大后减小答案 C 解析根据q1左侧和q2右侧电势随距离增大而降低可判断两者均为正电荷，A错．N、C间的电场方向沿x轴正方向，C点场强为0，B错．根据ND段图线的斜率大小先减小后增大可知，场强先减小到零后反向增大，C正确；正电荷从N移到D，由E p＝qφ知，电势能先减小后增大，D错．【例4】[对E p－x图象的理解]（2014·安徽·17）一带电粒子在电场中仅受静电力作用，做初速度为零的直线运动．取该直线为x轴，起始点O为坐标原点，其电势能E p与位移x的关系如图4所示，下列图象中合理的是（）图4Great works are performed not by strength , but by perseverance．完成伟大的事业靠的不是力量，而是毅力．答案 D 解析带电粒子在电场中运动时，其电势能的变化规律是非线性的．由E p—x图象知，带电粒子的电势能不是均匀变化的，静电力不能为恒力，故选项A错误；带电粒子仅受静电力作用，故电势能和动能相互转化，电势能的减少量等于动能的增加量，即动能增加得越来越慢，故选项B错误；由于静电力不是恒力，加速度a应该越来越小，故选项C错误，选项D正确．习题演练电场中图象问题的处理方法解决图象问题时首先根据图象的意义，写出有关的数学表达式，其次需要巧妙地利用图象的截距、斜率、极值点、变化趋势、面积等信息分析处理物理问题．1．如图1所示，实线是电场线，一带电粒子只在电场力的作用下沿虚线由A运动到B的过程中，其速度－时间图象是选项中的（）图1答案 B 解析电场力的方向指向轨迹的凹侧且沿与电场线相切的方向，因此粒子从A运动到B的过程中电场力方向与速度方向的夹角大于90°，粒子做减速运动，电场力越来越小，加速度越来越小，故B项正确。

静电场中的图像问题三种图像类型1．v－t图象：根据v-t图象的速度变化、斜率变化（即加速度大小的变化），确定电荷所受电场力的方向与电场力的大小变化情况，进而确定电场强度的方向、电势的高低及电势能的变化．2．φ－x图象：（1）电场强度的大小等于φ－x图线的斜率大小，电场强度为零处，φ－x图线存在极值，其切线的斜率为零；（2）在φ－x图象中可以直接判断各点电势的大小，并可根据电势大小关系确定电场强度的方向；（3）在φ－x图象中分析电荷移动时电势能的变化，可用W AB＝qU AB，进而分析W AB的正负，然后作出判断．3．E－x图象：（1）反映了电场强度随位移变化的规律；（2）E＞0表示场强沿x轴正方向；E＜0表示场强沿x轴负方向；（3）图线与x轴围成的“面积”表示电势差，“面积”大小表示电势差大小，两点的电势高低根据电场方向判定．[思维深化]在电势能E p与位移x的图象中，与x轴的交点和图象斜率分别表示什么？答案与x轴的交点是电势为零的点，图象斜率反映静电力的大小，也间接反映了电场强度E的大小．典例应用【例1】[对v－t图象的理解]（2014·海南·9）（多选）如图1甲，直线MN表示某电场中一条电场线，a、b是线上的两点，将一带负电荷的粒子从a点处由静止释放，粒子从a运动到b过程中的v－t图象如图乙所示，设a、b两点的电势分别为φa、φb，场强大小分别为E a、E b，粒子在a、b两点的电势能分别为W a、W b，不计重力，则有（）图1A．φa>φb B．E a>E bC．E a<E b D．W a>W b答案BD 解析电场线为直线，带负电的粒子仅在电场力的作用下由静止释放，那么一定沿着电场力的方向运动，故电场强度的方向向左，b点的电势高，选项A错误；由v－t图象的斜率表示粒子运动的加速度可知粒子运动的加速度越来越小，故b点的场强小，E a>E b，选项B正确，C错误；电场力做正功，电势能减小，选项D正确．【例2】[对E－x图象的理解]（2014·上海·19）（多选）静电场在x轴上的场强E随x的变化关系如图2所示，x轴正向为场强正方向，带正电的点电荷沿x轴运动，则点电荷（）图2A．在x2和x4处电势能相等B．由x1运动到x3的过程中电势能增大C．由x1运动到x4的过程中电场力先增大后减小D．由x1运动到x4的过程中电场力先减小后增大答案BC 解析由题图可知，将正电荷沿x轴正向移动，从x2移动到x4的过程电场力做功不为零，两点处的电势能不相等，选项A错误；从x1运动到x3的过程电场力沿x轴负方向，电场力做负功，电势能增大，选项B正确；从x1运动到x4的过程场强先增大后减小，所以电场力先增大后减小，选项C正确，D错误．【例3】[对φ－x图象的理解]两电荷量分别为q1和q2的点电荷固定在x轴上的O、M两点，两电荷连线上各点电势φ随x变化的关系如图3所示，其中C为ND段电势最低的点，则下列说法正确的是（）图3A．q1、q2为等量异种电荷B．N、C两点间场强方向沿x轴负方向C．N、D两点间的电场强度大小沿x轴正方向先减小后增大D．将一正点电荷从N点移到D点，电势能先增大后减小答案 C 解析根据q1左侧和q2右侧电势随距离增大而降低可判断两者均为正电荷，A错．N、C间的电场方向沿x轴正方向，C点场强为0，B错．根据ND段图线的斜率大小先减小后增大可知，场强先减小到零后反向增大，C正确；正电荷从N移到D，由E p＝qφ知，电势能先减小后增大，D错．【例4】[对E p－x图象的理解]（2014·安徽·17）一带电粒子在电场中仅受静电力作用，做初速度为零的直线运动．取该直线为x轴，起始点O为坐标原点，其电势能E p与位移x的关系如图4所示，下列图象中合理的是（）图4答案 D 解析带电粒子在电场中运动时，其电势能的变化规律是非线性的．由E p—x图象知，带电粒子的电势能不是均匀变化的，静电力不能为恒力，故选项A错误；带电粒子仅受静电力作用，故电势能和动能相互转化，电势能的减少量等于动能的增加量，即动能增加得越来越慢，故选项B错误；由于静电力不是恒力，加速度a应该越来越小，故选项C错误，选项D正确．习题演练电场中图象问题的处理方法解决图象问题时首先根据图象的意义，写出有关的数学表达式，其次需要巧妙地利用图象的截距、斜率、极值点、变化趋势、面积等信息分析处理物理问题．1．如图1所示，实线是电场线，一带电粒子只在电场力的作用下沿虚线由A运动到B的过程中，其速度－时间图象是选项中的（）图1答案 B 解析电场力的方向指向轨迹的凹侧且沿与电场线相切的方向，因此粒子从A运动到B的过程中电场力方向与速度方向的夹角大于90°，粒子做减速运动，电场力越来越小，加速度越来越小，故B项正确。

以“静电场中的图像问题”为例谈对话教学作者：高矿来源：《教师博览·科研版》2020年第08期[摘要]培养物理学科核心素养是物理教学的重要目标，通过对话教学促进学生深度学习是实现这一目标的关键。

深度学习突出高阶思维能力的培养，尤其是批判思维能力的培养，是一种有意义的学习。

复习课的教学不仅仅是对已有知识的再回顾，而且是通过对话教学促使学生经历深度学习，是对知识系统再建构、再完善，实现学习能力再提升的过程。

[关键词]对话教学；深度学习；静电场；图像[基金项目] 2018年度南京市教育科学“十三五”规划立项课题“指向深度学习的高中物理对话教学研究”的研究成果（立项编号：L/ 2018/261）。

2017年版《普通高中物理课程标准》提出：物理核心素养是学生在学习物理学科知识的过程中逐渐形成的正确价值观、必备品格和关键能力，主要由物理观念、科学思维、科学探究、科学态度与责任四个要素构成。

必须把培养物理学科核心素养作为物理教学的重要目标，通过对话教学促进学生深度学习是实现这一目标的关键。

深度学习突出高阶思维能力的培养，尤其是批判思维能力的培养，是一种有意义的学习。

复习课的教学不仅仅是对已有知识的再回顾，而且是通过对话教学促使学生经历深度学习，是对知识系统再建构、再完善，实现学习能力再提升的过程。

本文以高三复习课“静电场中的图像问题”教学设计为例，充分考虑学生的知识水平、认知困难，通过对话式教学创设真实的情境，促进学生进行深度学习。

一、教材分析“静电场中的图像问题”是高三一轮复习中的一个重要且核心的考点，主要介绍高考常考的三种图像，即E-x、φ-x、Ep-x图像。

图像问题一直以来所涉及的问题综合性较强，考点分布广，主要考查学生读图能力（信息提取能力）、识图能力（信息加工能力）和抽象思维能力（问题解决能力）。

图像问题对拓展学生的思维、增强学生对电场中的核心概念的理解起到了重要作用。

例如，v-t图像能够帮助学生建立带电粒子的运动模型（匀速运动、变速运动等），从而判断带电粒子的受力情况，及其与电场力做功、电势能、电势等物理量之间的关系。

专题九 静电场中的图像问题考点一 φ－x 图像1．电场强度的大小等于φ－x 图线的切线斜率的绝对值。

如果图线是曲线，电场为非匀强电场；如果图线是倾斜的直线，电场为匀强电场（如图1）。

切线的斜率为零时沿x 轴方向电场强度为零（如图2）。

图1图22．在φ－x 图像中可以直接判断各点电势的高低，并可根据电势大小关系确定电场强度的方向，进而可以判断电荷在电场中的受力方向（如图2）。

（2021·山东等级考）如图甲所示，边长为a 的正方形，四个顶点上分别固定一个电荷量为＋q 的点电荷；在0≤x ＜22a 区间，x 轴上电势φ的变化曲线如图乙所示。

现将一电荷量为－Q 的点电荷P 置于正方形的中心O 点，此时每个点电荷所受库仑力的合力均为零。

若将P 沿x 轴向右略微移动后，由静止释放，以下判断正确的是（ ） A ．Q ＝2＋12q ，释放后P 将向右运动 B ．Q ＝2＋12q ，释放后P 将向左运动 C ．Q ＝22＋14q ，释放后P 将向右运动D ．Q ＝22＋14q ，释放后P 将向左运动C对y 轴正向的点电荷，由平衡知识可得222q k a ＋22(2)q k a ＝222Qq k a ⎛⎫⎪ ⎪⎝⎭，解得Q ＝2214q +，因在0≤x ＜22a 区间内沿x 轴正向电势升高，则场强方向沿x 轴负向，则将P 沿x 轴正向向右略微移动后释放，P 受到向右的电场力而向右运动。

故选C 。

（多选）（2023·山西长治市模拟）在x轴上有两个点电荷q1、q2，其静电场的电势φ在x轴上分布如图所示，规定无穷远处电势为零。

下列说法正确的有（）A．q1和q2带有同种电荷B．x1处的电场强度为零C．负电荷从x1移到x2，受到的电场力减小D．负电荷从x1移到x2，电场力做正功CD无穷远处电势为零，电势为正的地方，存在正电荷，电势为负的地方，存在负电荷，所以q1和q2带有异种电荷，选项A错误；电场强度的大小等于图中曲线斜率的绝对值，x1处的斜率不为零，故电场强度不为零，选项B错误；负电荷从x1移到x2，曲线斜率减小，即电场强度减小，所以受到的电场力减小，选项C正确；负电荷从x1移到x2，电势增大，电势能减小，电场力做正功，选项D正确。

高二物理人教版选修31静电场中的图像问题教案重/难点重点：理清描画电场的图像有哪几种状况。

难点：如何求解静电场中的图像效果。

重/难点剖析重点剖析：在高中物理静电场中，我们都曾经注重带电粒子在电场中的运动，我们还应注重描画电场实质的图像。

描画电场的图像有以下两种状况，一种是直接在坐标系中用电场线或等势线描画电场的散布，另一种是描画电场的实质的物理量随距离或其他量的变化关系图像，如场强随坐标轴变化的函数图像，电势随坐标轴变化的函数图像，电势能随坐标轴变化的图像。

难点剖析：解答该类型题关键是要读懂图像的意义，即坐标轴，坐标原点，斜率，交点坐标，变化趋向等的物理意义，同时结合题意，读懂条件，以及提出的效果，依据电场强度的定义式和电势的基本公式处置效果。

同时一定要依据图像描画的内容找出对应我们学习过的静电场的模型，场源能够是点电荷，也能够是电偶极子，还能够是带电平板等。

打破战略一、在坐标系中用电场线或许等势线来描画电场知识预备：1、等势线和电场线相互垂直；2、等势线密的局部电场强度大；3、电势沿着电场线电势越来越低。

例1. 其中某局部静电场的散布如下图。

虚线表示这个静电场在xoy平面内的一簇等势线，等势线外形相关于ox轴、oy轴对称。

等势线的电势沿x轴正向添加。

且相邻两等势线的电势差相等。

一个电子经过P点〔其横坐标为-x0〕时，速度与ox轴平行。

适当控制实验条件，使该电子经过电场区域时仅在ox轴上方运动。

在经过电场区域进程中，该电子沿y方向的分速度v y随位置坐标x变化的表示图是〔〕标题剖析：依据等势线与电场线垂直和电势变化的状况从而画出经过p点的电场线〔画时先在经过的等势线上的点作一小段垂线，再用平滑的曲线衔接起来〕，然后依据受力状况求出物体在y轴方向的减速度和水平方向的减速度，得出物体在水平方向的速度和竖直方向速度变化状况。

这其实是运动的分解与分解的效果。

解：由于等势线的电势沿x轴正向添加，等势线与电场线垂直，故可做出经过P点的电场线如下图，电子所受的电场力与场强方向相反，故电子遭到一个斜向右下方的电场力，这个力可以分解为沿x轴正方向的力和沿y轴负方向的力，所以粒子从-x0末尾沿x轴正方向做初速度为v的减速度运动；沿y轴的负方向做初速度等于0的减速运动，所以沿y轴方向的速度方向向下，为负值，故A、C 错误。
