高三物理静电场的图像问题专项解释

专题九 静电场中的图像问题考点一 φ－x 图像1．电场强度的大小等于φ－x 图线的切线斜率的绝对值。

如果图线是曲线，电场为非匀强电场；如果图线是倾斜的直线，电场为匀强电场（如图1）。

切线的斜率为零时沿x 轴方向电场强度为零（如图2）。

图1图22．在φ－x 图像中可以直接判断各点电势的高低，并可根据电势大小关系确定电场强度的方向，进而可以判断电荷在电场中的受力方向（如图2）。

（2021·山东等级考）如图甲所示，边长为a 的正方形，四个顶点上分别固定一个电荷量为＋q 的点电荷；在0≤x ＜22a 区间，x 轴上电势φ的变化曲线如图乙所示。

现将一电荷量为－Q 的点电荷P 置于正方形的中心O 点，此时每个点电荷所受库仑力的合力均为零。

若将P 沿x 轴向右略微移动后，由静止释放，以下判断正确的是（ ） A ．Q ＝2＋12q ，释放后P 将向右运动 B ．Q ＝2＋12q ，释放后P 将向左运动 C ．Q ＝22＋14q ，释放后P 将向右运动D ．Q ＝22＋14q ，释放后P 将向左运动C对y 轴正向的点电荷，由平衡知识可得222q k a ＋22(2)q k a ＝222Qq k a ⎛⎫⎪ ⎪⎝⎭，解得Q ＝2214q +，因在0≤x ＜22a 区间内沿x 轴正向电势升高，则场强方向沿x 轴负向，则将P 沿x 轴正向向右略微移动后释放，P 受到向右的电场力而向右运动。

故选C 。

（多选）（2023·山西长治市模拟）在x轴上有两个点电荷q1、q2，其静电场的电势φ在x轴上分布如图所示，规定无穷远处电势为零。

下列说法正确的有（）A．q1和q2带有同种电荷B．x1处的电场强度为零C．负电荷从x1移到x2，受到的电场力减小D．负电荷从x1移到x2，电场力做正功CD无穷远处电势为零，电势为正的地方，存在正电荷，电势为负的地方，存在负电荷，所以q1和q2带有异种电荷，选项A错误；电场强度的大小等于图中曲线斜率的绝对值，x1处的斜率不为零，故电场强度不为零，选项B错误；负电荷从x1移到x2，曲线斜率减小，即电场强度减小，所以受到的电场力减小，选项C正确；负电荷从x1移到x2，电势增大，电势能减小，电场力做正功，选项D正确。

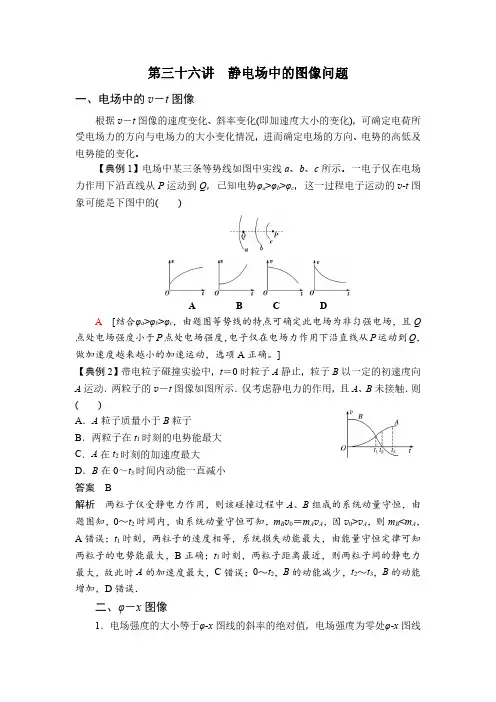

静电场考点突破微专题7 静电场中图象问题的处理技巧一知能掌握1.几种常见图象的特点及规律2(1)v－t图象：根据v－t图象的速度变化、斜率变化(即加速度大小的变化)，确定电荷所受电场力的方向与电场力的大小变化情况，进而确定电场的方向、电势的高低及电势能的变化．(2)φ－x图象：①电场强度的大小等于φ－x图线的斜率大小，电场强度为零处，φ－x图线存在极值，其切线的斜率为零．②在φ－x图象中可以直接判断各点电势的大小，并可根据电势大小关系确定电场强度的方向．③在φ－x图象中分析电荷移动时电势能的变化，可用W AB＝qU AB，进而分析W AB的正负，然后作出判断．(3)E－x图象：根据题中给出的E－x图象，确定E的方向的正负，再在草纸上画出对应电场线的方向，根据E的大小变化，确定电场的强弱分布．3.两条思路:根据图像量、点、线、面挖掘相应物理量的信息，必要时画出电场线实际图景结合分析二、探索提升【典例1】(v－t图象)两个等量同种电荷固定于光滑水平面上，其连线所在水平面的中垂线上有A、B、C 三点，如图甲所示，一个电荷量为2C、质量为1kg的小物块从C点静止释放，其运动的v－t图象如图乙所示，其中B点处为整条图线切线斜率最大的位置(图中标出了该切线)．则下列说法正确的是()A ．B 点为中垂线上电场强度最大的点，场强E ＝2V/mB ．由C 点到A 点的过程中物块的电势能先减小后变大C ．由C 点到A 点的过程中，电势逐渐升高D ．AB 两点电势差U AB ＝－5V【答案】D【解析】小物块在B 点加速度最大，故B 点场强最大，由v －t 图线知B 点加速度为2m/s 2，根据qE ＝ma ，得E ＝1 V/m ，选项A 错误；由C 点到A 点的过程中小物块动能一直增大，电势能始终在减小，故电势逐渐降低，选项B 、C 错误；根据动能定理有qU AB ＝12mv 2B－12mv 2A，解得U AB ＝－5V ，选项D 正确． 【典例2】（对E －x 图象）空间有一沿x 轴对称分布的电场，其电场强度E 随x 变化的图象如图所示，下列说法正确的是( )A ．O 点的电势最低B ．x 1和x 3两点的电势相等C ．x 2和－x 2两点的电势相等D ．x 2的电势最高【答案】C【解析】在坐标原点O 右侧，沿x 轴正方向，电场强度先变大后变小，电势一直降低，故O 点电势不是最低；x 1和x 3两点的电势不相等，故A 、B 错误；电场关于坐标原点O 对称分布，则x 2和－x 2两点的电势相等，C 正确．【典例3】(φ－x 图象)两电荷量分别为q 1和q 2的点电荷固定在x 轴上的O 、M 两点，两电荷连线上各点电势φ随x 变化的关系如图所示，其中C 为ND 段电势最低的点，则下列说法正确的是( )A ．q 1、q 2为等量异种电荷B ．N 、C 两点间场强方向沿x 轴负方向C ．N 、D 两点间的电场强度大小沿x 轴正方向先减小后增大D ．将一正点电荷从N 点移到D 点，电势能先增大后减小【答案】C【解析】根据q 1左侧和q 2右侧电势随距离增大而降低可判断两者均为正电荷，A 错．N 、C 间的电场方向沿x 轴正方向，C 点场强为0，B 错．根据N →D 间图线的斜率大小先减小后增大可知，场强先减小到零后反向增大，C 正确；正电荷从N 移到D ，由E p ＝qφ知，电势能先减小后增大，D 错．【典例4】(E p －x 图象)一带负电的粒子只在电场力作用下沿x 轴正方向运动，其电势能E p 随位移x 的变化关系如图所示，则下列说法正确的是( )A ．粒子从x 1处运动到x 2处的过程中电场力做正功B ．x 1、x 2处电场强度方向沿x 轴正方向C ．x 1处的电场强度大小大于x 2处的电场强度大小D ．x 1处的电势比x 2处的电势低【答案】AD【解析】 由于粒子从x 1运动到x 2，电势能减小，因此电场力做正功，粒子所受电场力的方向沿x 轴正方向，电场强度方向沿x 轴负方向，选项A 正确，B 错误；由ΔE p ＝qE Δx ，即qE ＝ΔE p Δx，由于x 1处的图线斜率的绝对值小于x 2处图线斜率的绝对值，因此x 1处的电场强度大小小于x 2处的电场强度大小，选项C 错误；沿着电场线方向电势降低，故x 1处的电势比x 2处的电势低，选项D 正确．三 高考真题1.(多选)(2017课标Ⅰ,20,6分)在一静止点电荷的电场中,任一点的电势φ与该点到点电荷的距离r 的关系如图所示。
