第3讲：静电场-图像问题 课件

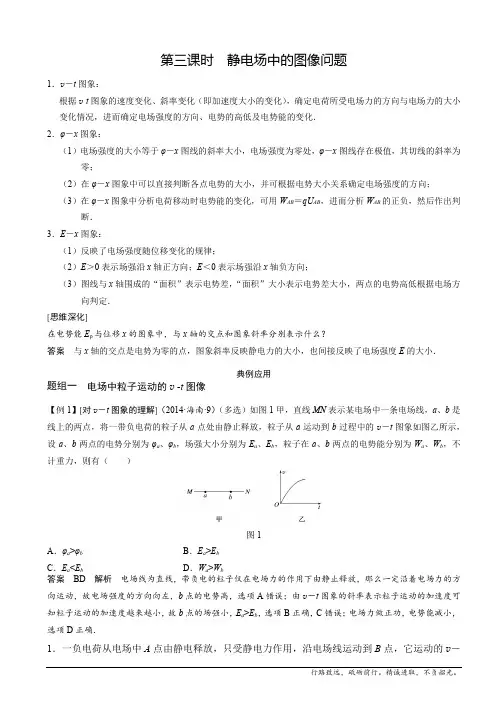

第三课时静电场中的图像问题1．v－t图象：根据v-t图象的速度变化、斜率变化（即加速度大小的变化），确定电荷所受电场力的方向与电场力的大小变化情况，进而确定电场强度的方向、电势的高低及电势能的变化．2．φ－x图象：（1）电场强度的大小等于φ－x图线的斜率大小，电场强度为零处，φ－x图线存在极值，其切线的斜率为零；（2）在φ－x图象中可以直接判断各点电势的大小，并可根据电势大小关系确定电场强度的方向；（3）在φ－x图象中分析电荷移动时电势能的变化，可用W AB＝qU AB，进而分析W AB的正负，然后作出判断．3．E－x图象：（1）反映了电场强度随位移变化的规律；（2）E＞0表示场强沿x轴正方向；E＜0表示场强沿x轴负方向；（3）图线与x轴围成的“面积”表示电势差，“面积”大小表示电势差大小，两点的电势高低根据电场方向判定．[思维深化]在电势能E p与位移x的图象中，与x轴的交点和图象斜率分别表示什么？答案与x轴的交点是电势为零的点，图象斜率反映静电力的大小，也间接反映了电场强度E的大小．典例应用题组一电场中粒子运动的v -t图像【例1】[对v－t图象的理解]（2014·海南·9）（多选）如图1甲，直线MN表示某电场中一条电场线，a、b是线上的两点，将一带负电荷的粒子从a点处由静止释放，粒子从a运动到b过程中的v－t图象如图乙所示，设a、b两点的电势分别为φa、φb，场强大小分别为E a、E b，粒子在a、b两点的电势能分别为W a、W b，不计重力，则有（）图1A．φa>φb B．E a>E bC．E a<E b D．W a>W b答案BD 解析电场线为直线，带负电的粒子仅在电场力的作用下由静止释放，那么一定沿着电场力的方向运动，故电场强度的方向向左，b点的电势高，选项A错误；由v－t图象的斜率表示粒子运动的加速度可知粒子运动的加速度越来越小，故b点的场强小，E a>E b，选项B正确，C错误；电场力做正功，电势能减小，选项D正确．While there is life there is hope．哪里有生命，哪里就有希望．1．一负电荷从电场中A点由静电释放，只受静电力作用，沿电场线运动到B点，它运动的v－t图像如图7所示，则A、B两点所在区域的电场线分布情况可能是下图中的()．图7解析由v－t图知，负电荷加速度越来越大，故负电荷应向电场线密集处运动，故C正确．答案 C2．如图8甲所示，A、B是一条电场线上的两点，若在A点释放一初速为0的电子，电子仅受电场力作用，并沿电场线从A运动到B，其速度随时间变化的规律如图乙所示．设A、B两点的电场强度分别为E A、E B，电势分别为φA、φB，则()．图8A．E A>E B B．E A<E BC．φA>φB D．φA<φB解析由图乙可知，电子做匀加速直线运动，故该电场为匀强电场，即E A＝E B.电子受力方向与电场线的方向相反，故电场线的方向由B指向A，根据沿着电场线的方向是电势降低的方向，故φA<φB，选项D正确．答案 D3．一带正电的粒子仅在电场力作用下从A点经B、C点运动到D点，其v-t图像如图9所示，则下列说法中正确的是()．Great works are performed not by strength , but by perseverance．完成伟大的事业靠的不是力量，而是毅力．图9A．A点的电场强度一定大于B点的电场强度B．粒子在A点的电势能一定大于在B点的电势能C．CD间各点电场强度和电势都为零D．AB两点间的电势差大于CB两点间的电势差解析由题图可知粒子在A点的加速度大于在B点的加速度，因a＝qEm，所以E A>E B，A对；粒子从A点到B点动能增加，由动能定理知电场力做正功，电势能减小，B对；同理由动能定理可知A、C两点的电势相等，U AB＝U CB，D错；仅受电场力作用的粒子在CD间做匀速运动，所以CD间各点电场强度均为零，但电势是相对于零势点而言的，可以不为零，C错．答案AB4．如图10甲所示，两个点电荷Q1、Q2固定在x轴上距离为L的两点，其中Q1带正电位于原点O，a、b是它们连线延长线上的两点，其中b点与O点相距3L.现有一带正电的粒子q以一定的初速度沿x轴从a点开始经b点向远处运动(粒子只受电场力作用)，设粒子经过a，b 两点时的速度分别为v a、v b，其速度随坐标x变化的图像如图乙所示，则以下判断正确的是()．图10A．Q2带负电且电荷量小于Q1B．b点的场强一定为零C．a点的电势比b点的电势高D．粒子在a点的电势能比b点的电势能小While there is life there is hope．哪里有生命，哪里就有希望．解析由v－t图像知，粒子从a点向b点运动时速度减小，电场力做负功，从b点再向右运动速度又变大，电场力做正功，说明b点左右两侧电场方向相反，b点处场强为0，B项正确；粒子从a点到b点电场力做负功，电势能增加，D项正确．根据点电荷场强公式和电场的叠加知识得Q2带负电且电荷量小于Q1，A项正确；根据粒子受力方向知b点左侧场强向左，故a点电势比b点低，C项错．答案ABD题组二电场中的E -x图像问题【例2】[对E－x图象的理解]（2014·上海·19）（多选）静电场在x轴上的场强E随x的变化关系如图2所示，x轴正向为场强正方向，带正电的点电荷沿x轴运动，则点电荷（）图2A．在x2和x4处电势能相等B．由x1运动到x3的过程中电势能增大C．由x1运动到x4的过程中电场力先增大后减小D．由x1运动到x4的过程中电场力先减小后增大答案BC 解析由题图可知，将正电荷沿x轴正向移动，从x2移动到x4的过程电场力做功不为零，两点处的电势能不相等，选项A错误；从x1运动到x3的过程电场力沿x轴负方向，电场力做负功，电势能增大，选项B正确；从x1运动到x4的过程场强先增大后减小，所以电场力先增大后减小，选项C正确，D错误．5．两带电荷量分别为q和－q的点电荷放在x轴上，相距为L，能正确反映两电荷连线上场强大小E与x关系的图是()．Great works are performed not by strength , but by perseverance．完成伟大的事业靠的不是力量，而是毅力．解析越靠近两电荷的地方场强越大，两等量异种点电荷连线的中点处场强最小，但不是零，B、D错；两电荷的电荷量大小相等，场强大小关于中点对称分布，C错，应选A.答案 A6．两带电荷量分别为q1(q1>0)和q2的点电荷放在x轴上，相距为l，两电荷连线上电场强度E 与x的关系如图11所示，则下列说法正确的是()．图11A．q2>0且q1＝q2B．q2<0且q1＝|q2|C．q2>0且q1>q2D．q2<0且q1<|q2|解析由题图知，当x＝l2时，E＝0，则q1和q2必为同种电荷，且电荷量相等，故选项A正确．答案 A7．空间存在一沿x轴方向的静电场，电场强度E随x变化的关系如图12所示，图线关于坐标原点对称，A、B是x轴上关于原点对称的两点．下列说法正确的是()．图12A．取无穷远处电势为零，则O点处电势为零B．电子在A、B两点的电势能相等C．电子在A、B两点的加速度方向相反D．电子从A点由静止释放后的运动轨迹可能是曲线解析由E -x图像特征可以假定图像是等量同种电荷连线上的电场强度的分布，取无穷远处电势为零，则O点处电势不为零，A错误；由于A、B是x轴上关于原点对称的两点，A、B 两处电势相等，所以电子在A、B两点的电势能相等，B正确；A、B两点电场强度大小相等，While there is life there is hope．哪里有生命，哪里就有希望．方向相反，根据牛顿第二定律可知，电子在A、B两点的加速度方向相反，C正确；电子从A点由静止释放后的运动轨迹是直线，做往复运动，D错误．答案BC题组三电场中的φ－x图像【例3】[对φ－x图象的理解]两电荷量分别为q1和q2的点电荷固定在x轴上的O、M两点，两电荷连线上各点电势φ随x变化的关系如图3所示，其中C为ND段电势最低的点，则下列说法正确的是（）图3A．q1、q2为等量异种电荷B．N、C两点间场强方向沿x轴负方向C．N、D两点间的电场强度大小沿x轴正方向先减小后增大D．将一正点电荷从N点移到D点，电势能先增大后减小答案 C 解析根据q1左侧和q2右侧电势随距离增大而降低可判断两者均为正电荷，A错．N、C间的电场方向沿x轴正方向，C点场强为0，B错．根据ND段图线的斜率大小先减小后增大可知，场强先减小到零后反向增大，C正确；正电荷从N移到D，由E p＝qφ知，电势能先减小后增大，D错．8．真空中有一半径为r0的带电金属球壳，通过其球心的一直线上各点的电势φ分布如图13所示，r表示该直线上某点到球心的距离，r1、r2分别是该直线上A、B两点离球心的距离．下列说法中正确的是()．图13A．A点的电势低于B点的电势B．A点的电场强度小于B点的电场强度C．A点的电场强度大于B点的电场强度D．正电荷沿直线从A移到B的过程中，电场力做负功解析A点的电势高于B点的电势，选项A错误；A点的电场强度大于B点的电场强度，选项B错误、C正确；正电荷沿直线从A移到B的过程中，电场力做正功，选项D错误．Great works are performed not by strength , but by perseverance．完成伟大的事业靠的不是力量，而是毅力．答案 C9．(2014·资阳测试)有一静电场，其电势随x坐标的改变而改变，变化的图线如图14所示．若将一带负电的粒子(重力不计)从坐标原点O由静止释放，电场中P、Q两点的横坐标分别为1 mm、4 mm，则下列说法正确的是()．图14A．粒子将沿x轴正方向一直向前运动B．粒子经过P点与Q点时，加速度大小相等、方向相反C．粒子经过P点与Q点时，动能相等D．粒子经过P点与Q点时，电场力做功的功率相等解析根据题中φ－x图像，画出电场强度E随x的变化图像及粒子的v－t图像，如图所示，由图可知A错误；由牛顿第二定律知，粒子在P、Q两点时的加速度满足a P＝2a Q，则B错和(3－2)t0，其速度相等，误；由v－t图像知，粒子在P、Q两点时对应的时间分别是22t0则C正确；粒子在P、Q两点时的功率P＝Eq v，因电场强度不相同，故功率不同，则D错误．答案 C10．空间某一静电场的电势φ在x轴上分布如图15所示，x轴上两点B、C的电场强度在x方向上的分量分别是E Bx、E Cx.下列说法正确的有()．While there is life there is hope．哪里有生命，哪里就有希望．图15A．E Bx的大小大于E Cx的大小B．E Bx的方向沿x轴正方向C．电荷在O点受到的电场力在x方向上的分量最大D．负电荷沿x轴从B移到C的过程中，电场力先做正功，后做负功解析在φ-x图像中，图线斜率表示场强大小．结合题中图像特点可知E Bx>E Cx，E Ox＝0，故A项正确，C错误．根据电场中沿着电场线的方向电势逐渐降低可知E Bx沿x轴负方向，B项错误．负电荷在正x轴上受电场力沿x轴负方向，在负x轴上受电场力沿x轴正方向，故可判断负电荷从B移到C的过程中，电场力先做正功后做负功，D项正确．答案AD【例4】[对E p－x图象的理解]（2014·安徽·17）一带电粒子在电场中仅受静电力作用，做初速度为零的直线运动．取该直线为x轴，起始点O为坐标原点，其电势能E p与位移x的关系如图4所示，下列图象中合理的是（）图4答案 D 解析带电粒子在电场中运动时，其电势能的变化规律是非线性的．由E p—x图象知，带电粒子的电势能不是均匀变化的，静电力不能为恒力，故选项A错误；带电粒子仅受静电力作用，故电势能和动能相互转化，电势能的减少量等于动能的增加量，即动能增加得越来越慢，故选项B错误；由于静电力不是恒力，加速度a应该越来越小，故选项C错误，选项D正确．习题演练电场中图象问题的处理方法解决图象问题时首先根据图象的意义，写出有关的数学表达式，其次需要巧妙地利用图象的截距、斜率、极Great works are performed not by strength , but by perseverance．完成伟大的事业靠的不是力量，而是毅力．值点、变化趋势、面积等信息分析处理物理问题．1．如图1所示，实线是电场线，一带电粒子只在电场力的作用下沿虚线由A运动到B的过程中，其速度－时间图象是选项中的（）图1答案 B 解析电场力的方向指向轨迹的凹侧且沿与电场线相切的方向，因此粒子从A运动到B的过程中电场力方向与速度方向的夹角大于90°，粒子做减速运动，电场力越来越小，加速度越来越小，故B项正确。

第十章专题静电场中的三类图像问题(18张PPT)高二上学期物理人教版（2023）必修第三册(共18张PPT)专题：静电场中的三类图像问题一、φ-x图像问题1.电场强度的大小等于φ-x 图线的斜率的绝对值,电场强度为零处φ-x 图线存在极值,其切线的斜率为零。

2.在φ-x 图像中可以直接判断各点电势的大小,并可根据电势大小关系确定电场强度的方向3.在φ-x 图像中分析电荷移动时电势能的变化,可用EP=qφ ,通过的“十”“一”与φ的高低作出判断4.在φ-x 图像中可以判断电场类型,如图所示.如果图线是曲线，则表示电场强度的大小是变化的,电场为非匀强电场;如果图线是倾斜的直线,则表示电场强度的大小是不变的，电场为匀强电场。

5.在φ-x图像中可知电场强度的方向,进而可以判断电荷在电场中的受力方向6.常见的φ-x图像（1）点电荷的φ-x图像（取无限远处为零）（3）两个等量同种点电荷的φ-x图像（2）两个等量异种电荷连线上的φ-x图像当堂练1、某静电场在x轴正半轴上的电势φ随x变化的关系如图所示,则()A.x1处跟x2处的电场强度方向相同B.x1处跟x2处的电场强度大小相等C.若把带正电的粒子从x1处移到x2处,电场力先做正功后做负功D.同一个带正电的粒子在R处具有的电势能小于在x2处的电势能A2、两个点电荷Q1和Q2固定在x轴上O、D两点,两者连线上各点电势高低如图中曲线所示(OB>BD),取无穷远处电势为零,由图可知,下列说法错误的是()A.B点的电场强度为零B.Q1为负电荷,Q2为正电荷C.Q1的电荷量一定大于Q2的电荷量D.将电子沿x轴从A点移到C点,电场力一直做正功A当堂练当堂练3.(多选)两电荷量分别为q1和q2的点电荷固定在x轴上的A、B两点,两点电荷连线上各点电势φ随坐标x变化的关系图像如图所示,其中P 点电势最高,且xAP 点的电势为零，则点的电势为B.粒子从到做匀速直线运动C.粒子在段电势能变化量小于在段电势能变化量D.粒子运动到点时动能为5、（多选）某条电场线是一条直线，上边依次有、、、四个点，相邻两点间距离均为，以点为坐标原点，沿电场强度方向建立轴，该电场线上各点电场强度随的变化规律如图所示，轴正方向为场强正方向.一个带电荷量为的粒子，从点由静止释放，仅受电场力作用.则( )AD当堂练三、Ep-x图像1、Ep-x图像描述的是带电粒子沿轴运动时具有的电势能随位置变化的情况,结合E,图像可以分析电场力做功、场强E、电势o 及粒子的电性等有关问题。
