5观众厅5.1视线设计5.1.1视线设计应使观众能看到舞台面表演区的全部。
当受条件限制时,也应使视觉质量不良的座席的观众能看到80%表演区。
5.1.2视点选择应符合下列规定:1镜框式台口剧场宜选在舞台面台口线中心台面处;2大台唇式、伸出式舞台剧场应按实际需要,将设计视点相应适当外移;3岛式舞台视点应选在表演区的边缘;4当受条件限制时,设计视点可适当提高,但不得超过舞台面0.30m;向大幕投影线或表演区边缘后移,不应大于1.00m。
5.1.3视线升高设计应符合下列规定:1视线升高差“c”值应取0.12m;2隔排计算视线升高值时,座席排列应错排布置,保证视线直接看到视点;3儿童剧场、伸出式、岛式舞台剧场、露天剧场视线升高值可提高一些要求;4为满足较高音质要求,视线升高值设计宜采用较高要求。
5.1.4舞台面距第一排座席地面的高度应符合下列规定:1镜框式舞台面,不应小于0.60m,且不应大于1.10m;2伸出式舞台面,宜为0.30~0.60m,附有镜框式舞台的突出式舞台,可与主台齐平。
3岛式舞台台面,不宜高于0.30m,可与观众席地面齐平。
5.1.5观众席对视点的最远视距,歌舞剧场不宜大于33m;话剧和戏曲剧场不宜大于28m;伸出式、岛式舞台剧场不宜大于20m。
5.1.6镜框式舞台观众视线最大俯角,楼座后排不宜大于20°;靠近舞台的包厢或边楼座不宜大于35°。
伸出式、岛式舞台剧场俯角不宜大于30°。
9.3观众厅混响设计9.3.1观众厅满场混响时间设定宜符合下列规定:1根据使用要求及不同体积,在500~1000Hz范围内宜符合表9.3.1-1的规定:观众厅混响时间设置表9.3.1-12混响时间频率特性,相对于500~1000Hz的比值宜符合表9.3.1-2的规定:混响时间频率特性比值表9.31-2上列混响时间及其频率特性,适用于600~1600座观众厅。
9.3.2混响时间设计,采用125、250、500、1000、2000、4000、8000Hz等七个频率;设计与实测值的允许偏差,宜控制在10%以内。

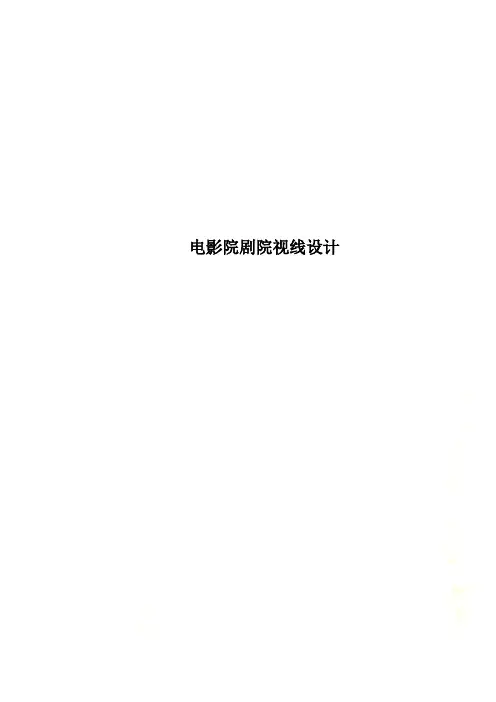

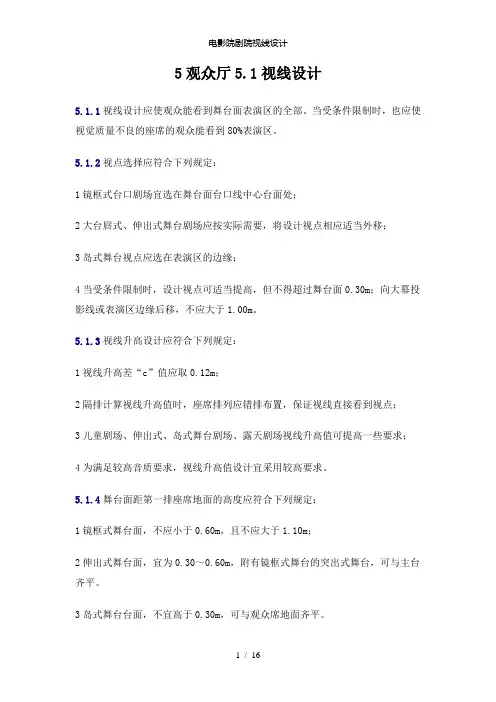

电影院剧院视线设计电影院剧院视线设计5 观众厅5.1 视线设计5.1.1视线设计应使观众能看到舞台面表演区的全部。
当受条件限制时,也应使视觉质量不良的座席的观众能看到80%表演区。
5.1.2视点选择应符合下列规定:1 镜框式台口剧场宜选在舞台面台口线中心台面处;2 大台唇式、伸出式舞台剧场应按实际需要,将设计视点相应适当外移;3 岛式舞台视点应选在表演区的边缘;4 当受条件限制时,设计视点可适当提高,但不得超过舞台面0.30m;向大幕投影线或表演区边缘后移,不应大于1.00m。
5.1.3视线升高设计应符合下列规定:1 视线升高差“c”值应取0.12m;2 隔排计算视线升高值时,座席排列应错排布置,保证视线直接看到视点;3 儿童剧场、伸出式、岛式舞台剧场、露天剧场视线升高值可提高一些要求;4 为满足较高音质要求,视线升高值设计宜采用较高要求。
5.1.4舞台面距第一排座席地面的高度应符合下列规定:1 镜框式舞台面,不应小于0.60m,且不应大于1.10m;2 伸出式舞台面,宜为0.30~0.60m,附有镜框式舞台的突出式舞台,可与主台齐平。
3 岛式舞台台面,不宜高于0.30m,可与观众席地面齐平。
5.1.5观众席对视点的最远视距,歌舞剧场不宜大于33m;话剧和戏曲剧场不宜大于28m;伸出式、岛式舞台剧场不宜大于20m。
5.1.6镜框式舞台观众视线最大俯角,楼座后排不宜大于20°;靠近舞台的包厢或边楼座不宜大于35°。
伸出式、岛式舞台剧场俯角不宜大于30°。
9.3 观众厅混响设计9.3.1观众厅满场混响时间设定宜符合下列规定:1 根据使用要求及不同体积,在500~1000Hz 范围内宜符合表9.3.1-1 的规定:观众厅混响时间设置表9.3.1-1使用条件观众厅混响时间设置歌舞 1.3~1.6s话剧(2000~10000m3) 1.1~1.4s戏曲多用途、会议2 混响时间频率特性,相对于500~1000Hz 的比值宜符合表9.3.1-2 的规定:混响时间频率特性比值表9.31-2使用条件125Hz 250Hz 2000Hz 4000Hz 8000Hz歌舞1.00~1.351.00~1.150.90~1.000.80~1.000.70~1.00话剧1.00~1.20 1.00~1.10戏曲多用途、会议上列混响时间及其频率特性,适用于600~1600 座观众厅。

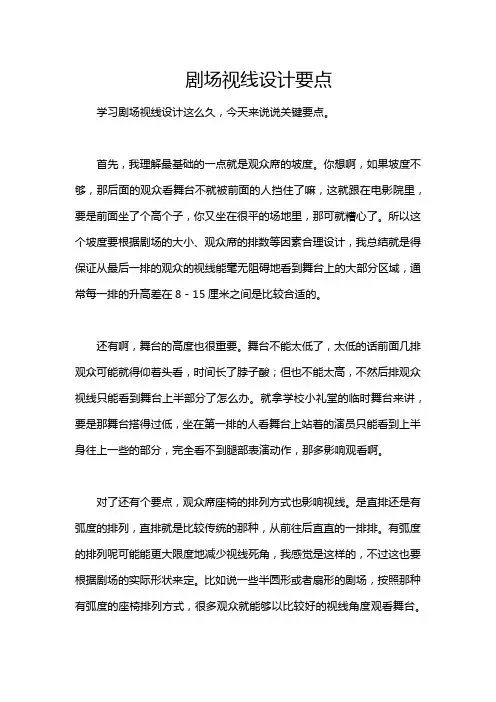

剧场视线设计要点学习剧场视线设计这么久,今天来说说关键要点。
首先,我理解最基础的一点就是观众席的坡度。
你想啊,如果坡度不够,那后面的观众看舞台不就被前面的人挡住了嘛,这就跟在电影院里,要是前面坐了个高个子,你又坐在很平的场地里,那可就糟心了。
所以这个坡度要根据剧场的大小、观众席的排数等因素合理设计,我总结就是得保证从最后一排的观众的视线能毫无阻碍地看到舞台上的大部分区域,通常每一排的升高差在8 - 15厘米之间是比较合适的。
还有啊,舞台的高度也很重要。
舞台不能太低了,太低的话前面几排观众可能就得仰着头看,时间长了脖子酸;但也不能太高,不然后排观众视线只能看到舞台上半部分了怎么办。
就拿学校小礼堂的临时舞台来讲,要是那舞台搭得过低,坐在第一排的人看舞台上站着的演员只能看到上半身往上一些的部分,完全看不到腿部表演动作,那多影响观看啊。
对了还有个要点,观众席座椅的排列方式也影响视线。
是直排还是有弧度的排列,直排就是比较传统的那种,从前往后直直的一排排。
有弧度的排列呢可能能更大限度地减少视线死角,我感觉是这样的,不过这也要根据剧场的实际形状来定。
比如说一些半圆形或者扇形的剧场,按照那种有弧度的座椅排列方式,很多观众就能够以比较好的视线角度观看舞台。
通道的设置也不能忽略啊。
通道要是设置得不合理,很可能会有观众因为通道上有人走动而分散视线注意力。
就像在那种老式剧场里,通道就在正中间,只要有人经过,左右好几排观众的视线都得跟着动一下。
关于视线设计这东西呀,我也是在不断学习的过程中呢。
有时候觉得自己弄明白了,真到了实际分析一个剧场综艺词条的时候又发现有些模棱两可的地方了。
原因可能是遇到不同形状和规模的剧场,这些要点运用起来就有些差别,需要灵活调整。
为了能更好地学习这个,我也找了不少参考资料,像《剧场设计:从概念到完成》这本书就挺不错的,里面有好多实际的案例分析,对理解视线设计的要点很有帮助呢。
学习这个还有个小技巧可以跟你们分享一下。
