设备命名及编号原则.

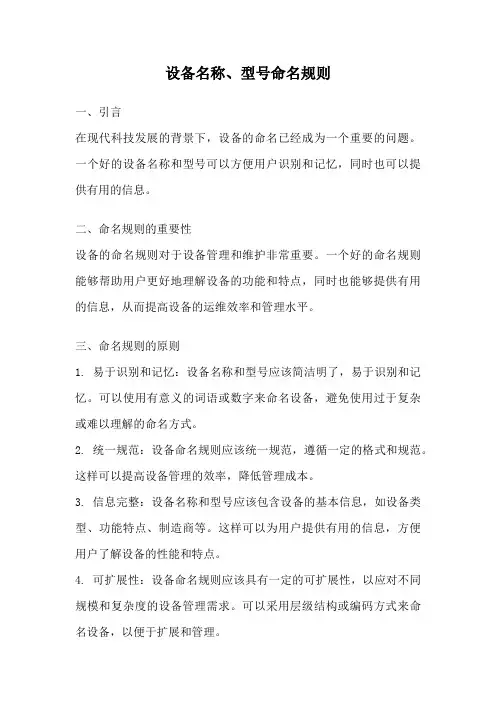

设备名称、型号命名规则一、引言在现代科技发展的背景下，设备的命名已经成为一个重要的问题。

一个好的设备名称和型号可以方便用户识别和记忆，同时也可以提供有用的信息。

二、命名规则的重要性设备的命名规则对于设备管理和维护非常重要。

一个好的命名规则能够帮助用户更好地理解设备的功能和特点，同时也能够提供有用的信息，从而提高设备的运维效率和管理水平。

三、命名规则的原则1. 易于识别和记忆：设备名称和型号应该简洁明了，易于识别和记忆。

可以使用有意义的词语或数字来命名设备，避免使用过于复杂或难以理解的命名方式。

2. 统一规范：设备命名规则应该统一规范，遵循一定的格式和规范。

这样可以提高设备管理的效率，降低管理成本。

3. 信息完整：设备名称和型号应该包含设备的基本信息，如设备类型、功能特点、制造商等。

这样可以为用户提供有用的信息，方便用户了解设备的性能和特点。

4. 可扩展性：设备命名规则应该具有一定的可扩展性，以应对不同规模和复杂度的设备管理需求。

可以采用层级结构或编码方式来命名设备，以便于扩展和管理。

5. 易于排序和检索：设备名称和型号应该能够方便地进行排序和检索。

可以使用字母、数字或其他符号来命名设备，以便于排序和检索。

四、命名规则的实例1. 设备名称：服务器型号命名规则：[品牌]-[系列]-[型号]-[功能特点]例如：Dell-PowerEdge-R740-24HDD2. 设备名称：交换机型号命名规则：[品牌]-[系列]-[型号]-[端口数目]例如：Cisco-Catalyst-2960-24PC-L3. 设备名称：路由器型号命名规则：[品牌]-[系列]-[型号]-[端口数目]-[WAN/LAN]例如：Huawei-AR2200-8GE-W-LAN4. 设备名称：防火墙型号命名规则：[品牌]-[系列]-[型号]-[吞吐量]-[功能特点]例如：Fortinet-FortiGate-300D-1.5G-UTM五、命名规则的应用命名规则可以应用于设备采购、设备管理和设备维护等方面。

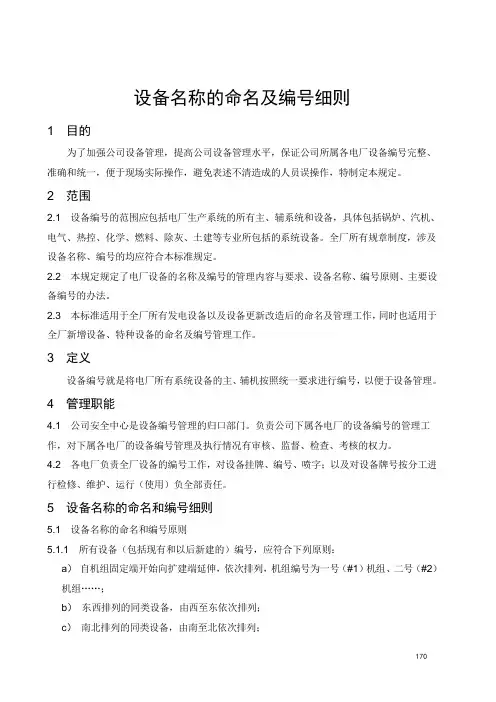

设备名称的命名及编号细则1 目的为了加强公司设备管理，提高公司设备管理水平，保证公司所属各电厂设备编号完整、准确和统一，便于现场实际操作，避免表述不清造成的人员误操作，特制定本规定。

2 范围2.1 设备编号的范围应包括电厂生产系统的所有主、辅系统和设备，具体包括锅炉、汽机、电气、热控、化学、燃料、除灰、土建等专业所包括的系统设备。

全厂所有规章制度，涉及设备名称、编号的均应符合本标准规定。

2.2 本规定规定了电厂设备的名称及编号的管理内容与要求、设备名称、编号原则、主要设备编号的办法。

2.3 本标准适用于全厂所有发电设备以及设备更新改造后的命名及管理工作，同时也适用于全厂新增设备、特种设备的命名及编号管理工作。

3 定义设备编号就是将电厂所有系统设备的主、辅机按照统一要求进行编号，以便于设备管理。

4 管理职能4.1 公司安全中心是设备编号管理的归口部门。

负责公司下属各电厂的设备编号的管理工作，对下属各电厂的设备编号管理及执行情况有审核、监督、检查、考核的权力。

4.2 各电厂负责全厂设备的编号工作，对设备挂牌、编号、喷字；以及对设备牌号按分工进行检修、维护、运行（使用）负全部责任。

5 设备名称的命名和编号细则5.1 设备名称的命名和编号原则5.1.1 所有设备（包括现有和以后新建的）编号，应符合下列原则：a）自机组固定端开始向扩建端延伸，依次排列，机组编号为一号（#1）机组、二号（#2）机组……；b）东西排列的同类设备，由西至东依次排列；c）南北排列的同类设备，由南至北依次排列；170Q/LG 2050.2－2003d）同工质管道的编号，以起始点为依据，各处编号以介质流动方向顺序编排；e）燃料设备以输料走向编号；f）电气开关、热控接线编号应与热力设备编号对应一致。

5.1.2 供电线路电气开关的编号，以电力系统统一编排为准。

5.1.3 由于生产阶段发展或已成为习惯不能满足上述要求的，可做特殊处理。

5.2 热力设备的编号5.2.1 主机、主炉按一、二、三……编号。

设备名称的命名、编号管理制度1 总则1.1 为了确保安全生产，避免在操作上、联系上产生混乱，根据有关技术法规及我厂的具体情况，制订本制度。

1.2 本制度适应于大唐甘谷发电厂所有生产设备及系统和生产型建筑物的命名和编号。

2 管理2.1 全厂设备的命名及编号，由设备部统一命名和编号，发电部负责审核，总工程师（生产厂长）批准后执行，任何设备只有唯一命名和编号，任何部门不得随意变更。

2.2 新建、改建和正建设备系统的名称及编号，由新建、改建和正建部门命名和编号，上报设备部、发电部、总工程师（生产厂长）批准后执行。

2.3运行规程、检修规程以及各种技术台帐、资料的编写、设备名称及编号遵照本标准执行。

2.4 工作票及操作票严格按已定的命名和编号填写，如有与已命名和编号不符的操作票及工作票时，操作人员应拒绝执行。

3 命名编号原则3.1 主设备和独立的辅助设备以阿拉伯数字命名编号，单位机组内的主设备的编号相同，如1号锅炉、1号主变压器、1号汽轮机、1号发电机。

3.2主设备所属的辅助设备的编号用A、B、C、Ｄ、Ｅ字样，并在其编号前加主设备的名称，如1号机Ａ凝结水泵、 2号炉Ｂ送风机、２号炉Ｅ磨煤机等；辅助设备所属的一般辅助设备编号用A、B、C、Ｄ、Ｅ字样，并在其编号前加辅助设备的名称；全厂独立设备（只有一台设备）只呼其名，如启/备变压器故障录波器等。

3.3设备命名编号基本原则是：由东至西、自下而上、由南至北顺序进行。

3.4设备命称按所在位置和用途直呼其名。

3.4 电气系统的命名编号3.4.1 电气升压站设备的命名应用连接的主系统及设备名称双重命名。

如1号主变330KV侧中性点避雷器。

3.4.2 升压站断路器和隔离开关的命名编号按系统电压等级以及开关用途自始至终的顺序使用双重编号。

如： 1号机-变3301断路器是指1号机组的330KV 出线断路器。

3.4.3 与出线连接的隔离开关命名：应与本出线及所属系统的设备名称相符。

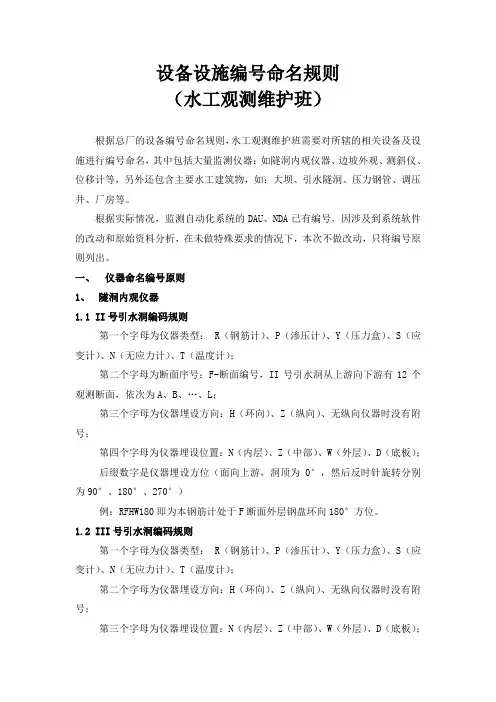

设备设施编号命名规则（水工观测维护班）根据总厂的设备编号命名规则，水工观测维护班需要对所辖的相关设备及设施进行编号命名，其中包括大量监测仪器：如隧洞内观仪器、边坡外观、测斜仪、位移计等，另外还包含主要水工建筑物，如：大坝、引水隧洞、压力钢管、调压井、厂房等。

根据实际情况，监测自动化系统的DAU、NDA已有编号，因涉及到系统软件的改动和原始资料分析，在未做特殊要求的情况下，本次不做改动，只将编号原则列出。

一、仪器命名编号原则1、隧洞内观仪器1.1 II号引水洞编码规则第一个字母为仪器类型： R（钢筋计）、P（渗压计）、Y（压力盒）、S（应变计）、N（无应力计）、T（温度计）；第二个字母为断面序号：F-断面编号，II号引水洞从上游向下游有12个观测断面，依次为A、B、…、L；第三个字母为仪器埋设方向：H（环向）、Z（纵向）、无纵向仪器时没有附号；第四个字母为仪器埋设位置：N（内层）、Z（中部）、W（外层）、D（底板）；后缀数字是仪器埋设方位（面向上游，洞顶为0°，然后反时针旋转分别为90°、180°、270°）例：RFHW180即为本钢筋计处于F断面外层钢盘环向180°方位。

1.2 III号引水洞编码规则第一个字母为仪器类型： R（钢筋计）、P（渗压计）、Y（压力盒）、S（应变计）、N（无应力计）、T（温度计）；第二个字母为仪器埋设方向：H（环向）、Z（纵向）、无纵向仪器时没有附号；第三个字母为仪器埋设位置：N（内层）、Z（中部）、W（外层）、D（底板）；第四部分的数字是仪器埋设方位（面向下游，洞顶为0°，然后顺时针旋转分别为90°、180°、270°）后缀部分为断面序号：如“﹣1”为第1断面，依次为﹣2…﹣16；﹣XZ1为新增1断面，依次为﹣XZ2…﹣XZ5。

埋在底板的仪器编号由5个字母和后缀序号构成：第一个字母为仪器编号由5个字母和后缀序号构成：第一个字母为仪器类型：R（钢筋计）、P（渗压计）、Y（压力盒）、S（应变计）、N（无应力计）、T（温度计）；第二个字母为仪器埋设方向：H（横向）、Z（纵向）；第三个字母为仪器埋设部位名称：D（底板）、J（加强板）；第四个字母为仪器所处平面位置：Y（右边角边）、Z（中部）；第五个字母为仪器所处钢筋层位：S（上层）、X（下层）；第六部分是字母与数字组成：代表仪器所处断面序号：XZ1（新增1断面），依次为XZ2（新增2断面）……XZ5（新增5断面）。

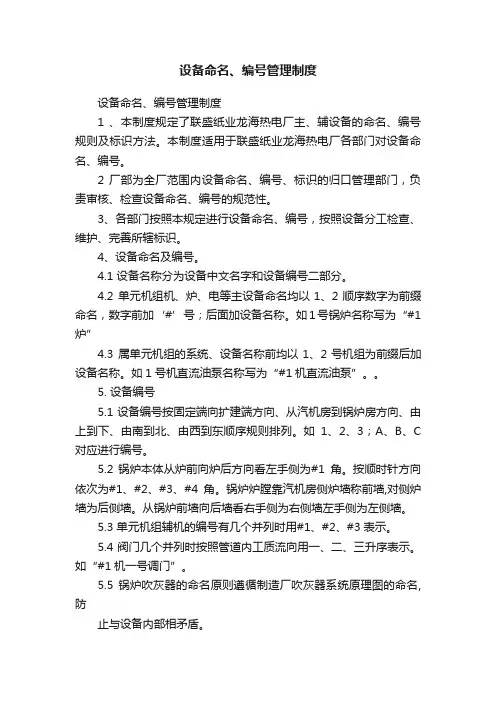

设备命名、编号管理制度设备命名、编号管理制度1 、本制度规定了联盛纸业龙海热电厂主、辅设备的命名、编号规则及标识方法。

本制度适用于联盛纸业龙海热电厂各部门对设备命名、编号。

2 厂部为全厂范围内设备命名、编号、标识的归口管理部门，负责审核、检查设备命名、编号的规范性。

3、各部门按照本规定进行设备命名、编号，按照设备分工检查、维护、完善所辖标识。

4、设备命名及编号。

4.1 设备名称分为设备中文名字和设备编号二部分。

4.2 单元机组机、炉、电等主设备命名均以1、2顺序数字为前缀命名，数字前加‘#’号；后面加设备名称。

如1号锅炉名称写为“#1炉”4.3 属单元机组的系统、设备名称前均以1、2号机组为前缀后加设备名称。

如1号机直流油泵名称写为“#1机直流油泵”。

5. 设备编号5.1 设备编号按固定端向扩建端方向、从汽机房到锅炉房方向、由上到下、由南到北、由西到东顺序规则排列。

如1、2、3；A、B、C 对应进行编号。

5.2 锅炉本体从炉前向炉后方向看左手侧为#1角。

按顺时针方向依次为#1、#2、#3、#4角。

锅炉炉膛靠汽机房侧炉墙称前墙,对侧炉墙为后侧墙。

从锅炉前墙向后墙看右手侧为右侧墙左手侧为左侧墙。

5.3 单元机组辅机的编号有几个并列时用#1、#2、#3表示。

5.4 阀门几个并列时按照管道内工质流向用一、二、三升序表示。

如“#1机一号调门”。

5.5 锅炉吹灰器的命名原则遵循制造厂吹灰器系统原理图的命名,防止与设备内部相矛盾。

5.6 汽轮机本体调门编号以制造厂图纸上的编号为命名原则。

5.7 风门、挡板等管路系统的部件编号必须与风机编号相对应。

5.8 空冷器设备的编号命名从固定端向扩建端依次编号与设计院施工图相对应。

6、设备命名6.1汽水系统辅机设备的进出口门命名为“进口门”、“出口门”。

6.2 调节门、调节阀、调节挡板统称“调节门”调节门前后的隔绝门命名为“前门”、“后门”。

控制方式用“手动”、或“电动”加以标示。

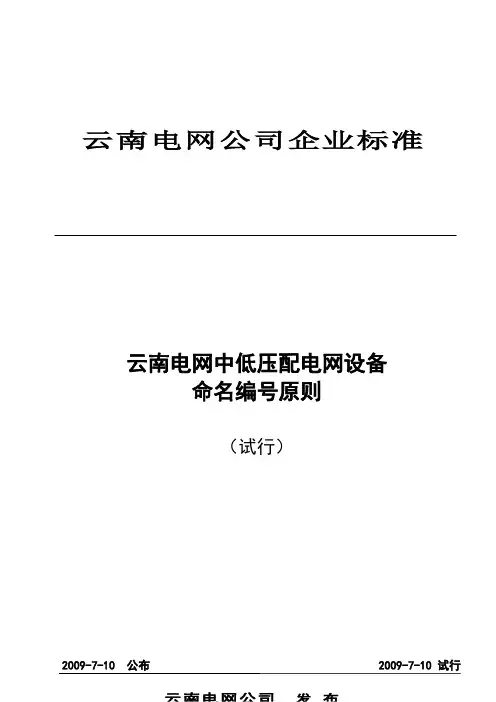

云南电网公司企业标准云南电网中低压配电网设备命名编号原则（试行）目次前言 (I)1 适用范围 (1)2 规范及引用文件 (1)3 术语定义 (2)4 线路及配电站命名原则 (4)4.1 线路 (4)4.1.1 线路名称结构 (4)4.1.2 命名原则 (4)4.2 开关站、配电站 (5)4.2.1 开关站、配电站名称结构 (5)4.2.2 命名原则 (5)5 设备 (6)5.1 线路设备命名、编号 (6)5.1.1 线路设备名称、编号结构 (6)5.1.2 命名、编号 (7)5.2 开关站、配电站设备命名、编号 (11)5.2.1 开关站、配电站设备完整名称、编号结构 (11)5.2.2 命名、编号 (12)前言为规范云南电网公司中低压配电网设备的命名及编号，提高中低压配电网运行治理水平，结合云南电网公司实际制定本原则。

本原则由云南电网公司生产技术部提出并归口并解释。

本原则由云南电网公司生产技术部起草。

本原则由云南电网公司标准化委员会易志生统一编号。

本原则要紧起草人：冯磊、李学渊、莫海峰、江建成、季兵、张宇、李建纲、冯勇本技术原则要紧审核人：薛武、邹立峰、刘静萍、周海、魏杰、李绍祥、高孟平、罗基庆本技术原则批准人：廖泽龙本技术原则自2009年7月10日起试行。

云南电网中低压配电网设备命名、编号原则1 适用范围为规范云南电网公司变电站以外的中低压（20kV及以下）配电网设备的命名、编号，特制定本原则。

云南电网公司系统及云南电网公司全资、控股的直属、代管配电生产治理单位应严格遵照本原则要求对中低压配电网设备的命名、编号进行治理。

2 规范及引用文件下列文件中的条款通过本标准的引用即成为本标准的条款。

凡是标注日期的引用文件，其后来所有的修改内容或修订版均不适用于本标准，但推举使用这些文件的新内容或最新版本。

凡是未标注日期的引用文件，其新内容或最新版本适用于本标准。

《中国南方电网有限责任公司110kV及以下配电网装备技术导则》Q/CSG 10703-2009《云南电网公司配电网电气安全工作规程（试行）》QG/YW-AJ-11-2008《云南电网电气一次设备调度编号原则》云电调〔2006〕5号3 术语定义3.1 配电网由110kV、35kV、10（20）kV和380V/220V等电压等级电气设备组成。

设备设施编号命名规则（水工观测维护班）根据总厂的设备编号命名规则，水工观测维护班需要对所辖的相关设备及设施进行编号命名，其中包括大量监测仪器：如隧洞内观仪器、边坡外观、测斜仪、位移计等，另外还包含主要水工建筑物，如：大坝、引水隧洞、压力钢管、调压井、厂房等。

根据实际情况，监测自动化系统的DAU、NDA已有编号，因涉及到系统软件的改动和原始资料分析，在未做特殊要求的情况下，本次不做改动，只将编号原则列出。

一、仪器命名编号原则1、隧洞内观仪器1.1 II号引水洞编码规则第一个字母为仪器类型： R（钢筋计）、P（渗压计）、Y（压力盒）、S（应变计）、N（无应力计）、T（温度计）；第二个字母为断面序号：F-断面编号，II号引水洞从上游向下游有12个观测断面，依次为A、B、…、L；第三个字母为仪器埋设方向：H（环向）、Z（纵向）、无纵向仪器时没有附号；第四个字母为仪器埋设位置：N（内层）、Z（中部）、W（外层）、D（底板）；后缀数字是仪器埋设方位（面向上游，洞顶为0°，然后反时针旋转分别为90°、180°、270°）例：RFHW180即为本钢筋计处于F断面外层钢盘环向180°方位。

1.2 III号引水洞编码规则第一个字母为仪器类型： R（钢筋计）、P（渗压计）、Y（压力盒）、S（应变计）、N（无应力计）、T（温度计）；第二个字母为仪器埋设方向：H（环向）、Z（纵向）、无纵向仪器时没有附号；第三个字母为仪器埋设位置：N（内层）、Z（中部）、W（外层）、D（底板）；第四部分的数字是仪器埋设方位（面向下游，洞顶为0°，然后顺时针旋转分别为90°、180°、270°）后缀部分为断面序号：如“﹣1”为第1断面，依次为﹣2…﹣16；﹣XZ1为新增1断面，依次为﹣XZ2…﹣XZ5。

埋在底板的仪器编号由5个字母和后缀序号构成：第一个字母为仪器编号由5个字母和后缀序号构成：第一个字母为仪器类型：R（钢筋计）、P（渗压计）、Y（压力盒）、S（应变计）、N（无应力计）、T（温度计）；第二个字母为仪器埋设方向：H（横向）、Z（纵向）；第三个字母为仪器埋设部位名称：D（底板）、J（加强板）；第四个字母为仪器所处平面位置：Y（右边角边）、Z（中部）；第五个字母为仪器所处钢筋层位：S（上层）、X（下层）；第六部分是字母与数字组成：代表仪器所处断面序号：XZ1（新增1断面），依次为XZ2（新增2断面）……XZ5（新增5断面）。

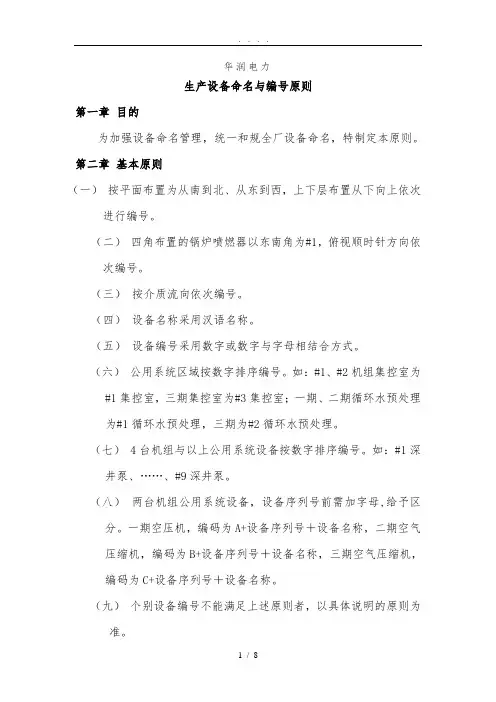

华润电力生产设备命名与编号原则第一章目的为加强设备命名管理，统一和规全厂设备命名，特制定本原则。

第二章基本原则（一）按平面布置为从南到北、从东到西，上下层布置从下向上依次进行编号。

（二）四角布置的锅炉喷燃器以东南角为#1，俯视顺时针方向依次编号。

（三）按介质流向依次编号。

（四）设备名称采用汉语名称。

（五）设备编号采用数字或数字与字母相结合方式。

（六）公用系统区域按数字排序编号。

如：#1、#2机组集控室为#1集控室，三期集控室为#3集控室；一期、二期循环水预处理为#1循环水预处理，三期为#2循环水预处理。

（七） 4台机组与以上公用系统设备按数字排序编号。

如：#1深井泵、……、#9深井泵。

（八）两台机组公用系统设备，设备序列号前需加字母,给予区分。

一期空压机，编码为A+设备序列号＋设备名称，二期空气压缩机，编码为B+设备序列号＋设备名称，三期空气压缩机，编码为C+设备序列号＋设备名称。

（九）个别设备编号不能满足上述原则者，以具体说明的原则为准。

第三章机务部分(锅炉、汽机)（一）主机按“设备编号＋设备名称”进行。

如＃1 锅炉，＃1汽轮机。

（二）属于某一主机的设备，按“主机号+设备代号+设备名称”，如＃1炉北侧一次风机编号：“＃12一次风机”。

（三）喷燃器东南角最下层为＃1炉A1。

如东南角C层喷嘴编号为“＃1炉C1喷嘴”，BC层二次风喷嘴则为“＃1炉BCl二次风喷嘴”。

（四）阀门编号按“机(炉)号+系统设备简称＋阀门编号+阀门名称”。

编号尽量用汉字表示。

若阀门相同，则应有顺序号，若为单独一个阀门，直接用汉字说明。

系统划分得越小，描述越准确越好，如：“＃1炉进油流量表前阀”“＃1炉进油＃2旁路阀”“＃15低加进口电动门”（五）阀门编号中，要表达阀门的性质，统一规定为：手动阀－不另作说明电动截止阀－统称“电动阀”电动调整阀－统称“电调阀”气动截止阀－统称“气动阀”气动调整阀－统称“气调阀”（六）关于门和阀的标准称呼，统一为：1）遵守约定俗成的习惯叫法。

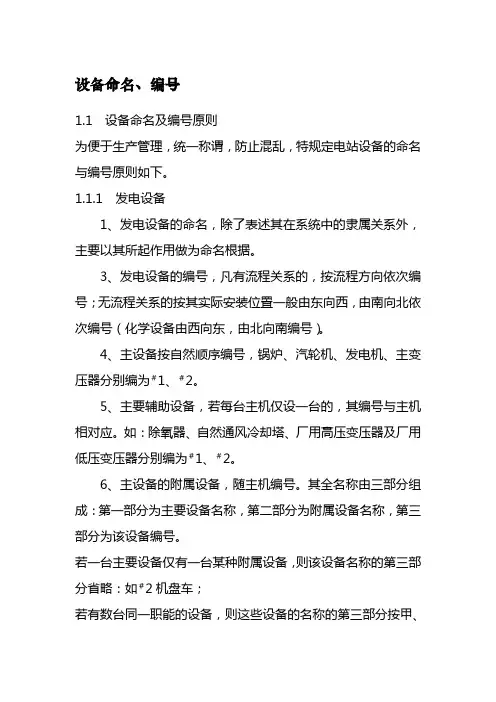

设备命名、编号1.1 设备命名及编号原则为便于生产管理，统一称谓，防止混乱，特规定电站设备的命名与编号原则如下。

1.1.1 发电设备1、发电设备的命名，除了表述其在系统中的隶属关系外，主要以其所起作用做为命名根据。

3、发电设备的编号，凡有流程关系的，按流程方向依次编号；无流程关系的按其实际安装位置一般由东向西，由南向北依次编号（化学设备由西向东，由北向南编号）。

4、主设备按自然顺序编号，锅炉、汽轮机、发电机、主变压器分别编为＃1、＃2。

5、主要辅助设备，若每台主机仅设一台的，其编号与主机相对应。

如：除氧器、自然通风冷却塔、厂用高压变压器及厂用低压变压器分别编为＃1、＃2。

6、主设备的附属设备，随主机编号。

其全名称由三部分组成：第一部分为主要设备名称，第二部分为附属设备名称，第三部分为该设备编号。

若一台主要设备仅有一台某种附属设备，则该设备名称的第三部分省略：如＃2机盘车；若有数台同一职能的设备，则这些设备的名称的第三部分按甲、乙、丙、丁依次编号：如＃1炉引风机乙；若同一职能的附属设备超过四台时，则可按自然顺序依次编号：如主变风扇、炉吹灰器等。

7、公用设备有数台时，由1号起始按自然顺序编号，以防重复混淆。

8、输煤皮带按前进方向由1号起始顺序编号（地下皮带定为0号）。

厂区以煤场为中心外侧为甲、内侧为乙。

9、阀门根据其在系统中的地位命名，同一职能的两个串联门，在门的名称后标以一次和二次门(按工质流向，前为一次，后为二次)。

10、所有厂用电动机随所驱动的转动机械编号。

2.1.2 变配电设备电气调管一次设备以调度部门下达的命名与编号为准，110Kv设备采用双重编号命名。

发电机出口10kV系统及35kV、110kV系统称为系统侧，厂用10kV 侧与0.4kV系统称为厂用侧。

1.母线编号：由设备所属系统、电压等级、及罗马数字组成，如：系统10KVⅠ段母线。

2.线路的命名：a．线路的命名由线路名称和线路调度编号二部分组成；b．电厂与变电站之间联络线的名称：一般按厂站名各取第一个字头组合而成，线路名称的顺序是第一位取电厂第一个字头，第二位取对侧变电站名称的第一个字头,如：金张一线；c. 当线路为多回并列时，线路名称除按上条命名外还应附加以电厂端出线编号的顺序编制的回路数；d．输电线路除线路名称外，还应配以线路调度编号（即双重编号）；e．线路序号取11～99，其编制原则：按110KV变电站的间隔序号。

某热电公司设备命名编号管理标准1. 设备编号的组成1.1. 设备编号由英文字母和数字组成，英文字母表示设备的类别或功能，数字表示具体的设备序号。

1.2. 设备编号长度不得超过10个字符。

1.3. 设备编号中的字母不区分大小写。

2. 设备命名规范2.1. 设备命名应简洁明了，能够清晰反映设备的类别或功能。

2.2. 设备命名中的英文单词应当准确，不得使用拼写错误或不规范的单词。

2.3. 设备名称中不得包含任何侮辱性、歧视性或不文明的词语。

3. 设备编号管理3.1. 设备编号应当一一对应具体的设备，不得重复使用。

3.2. 设备编号管理应当建立完整的档案，包括设备名称、型号、生产厂家、安装位置等信息。

3.3. 设备编号管理应当建立台账，并定期进行盘点核对，确保编号的准确性和完整性。

4. 设备命名编号变更4.1. 设备的命名编号变更需经公司设备管理部门审批，并建立变更记录。

4.2. 设备的命名编号变更原则上应当避免，除非出现特殊情况并经过充分的论证和审批。

5. 设备编号使用范围5.1. 设备编号应当在设备的标识牌、文件、台账等管理工作中统一使用，确保设备的唯一标识。

5.2. 设备编号不得随意更改或涂改，如有需要应当建立变更记录并通知相关部门。

本标准由公司设备管理部门制定并负责执行，其他部门应当严格遵守该标准的要求。

对于不遵守该标准的行为，设备管理部门将给予相应的处理和处罚。

同时，公司将定期对设备编号管理工作进行检查和评估，以确保管理工作的规范和有效性。

在热电公司的设备管理工作中，设备的命名编号管理是非常重要的环节。

良好的设备编号管理标准可以提高设备管理的效率、准确性和安全性，有助于公司实现设备管理的科学化、规范化和自动化。

因此，公司必须严格执行设备命名编号管理标准，确保设备编号的准确性和统一性。

为了更好地落实设备命名编号管理标准，公司需要做好以下几方面的工作：首先，建立完善的设备编号管理体系。

公司应当建立统一的设备编号管理制度，明确设备编号的命名规范、管理流程和责任主体。

江西电力系统设备命名和编号原则1,命名原则1.1 厂变名称:一般以厂,变所在地名称命名.在规划时应充分考虑目前已投运变电站及相关线路的命名,避免出现重复,谐音,在接入系统命名时应参照规划时命名.1.2 线路名称:一般以线路两端厂,变名称的简称组合命名.命名应避免与其它线路名称重复,谐音之弊.2,编号原则2.1 发电厂的锅炉,汽机,发电机和主变压器的编号原则:采用三位数字表示.前二位数字表示电厂代码,后一位数字表示所属设备的序位.发电厂代码规定:10……20……南昌发电厂30……新余发电厂40……50……江口水电厂60……上犹江水电厂70……萍乡发电厂80……洪门水电厂90……11……分宜发电厂12……柘林水电厂13……景德镇发电厂14……罗湾水电厂15……九江发电厂16……贵溪发电厂17……万安水电厂18……东津水电厂19……丰城发电厂21……井冈山发电厂22……抱子石水电厂以后并入江西电网的发电厂,按并入电网的先后顺序依用23,24,……等代码表示.2.2 变电所主变压器的编号原则按投产的先后顺序用简称 + # 代码(1,2,3……)表示.如昌东#3主变. 2.3 母线编号原则分别采用ⅠⅡⅢⅣ……数字表示,即(数字+名称).排列顺序为:从发电机,变压器向出线,由固定端向扩建端,自上而下排列,角形结线按顺时针方向排列.如;单母线;称Ⅰ段母线.单母线分段:称Ⅰ段,Ⅱ段母线.双母线:称Ⅰ段,Ⅱ段母线.双母线分段:称ⅠA,ⅠB, ⅡA,ⅡB.旁路母线:称Ⅳ段,一般习称"旁母".2.4 开关编号原则采用三位数字表示.首位数字表示电压等级,后二位数表示开关序位.2.4.1 电压等级代码规定:500千伏用"5";220千伏用"2";110千伏用"1";35千伏用"3";6千伏用"6";10千伏(及10千伏以上20千伏以下)用"9".2.4.2 开关序位规定:变压器开关用"01--09";线路开关用"11--19"及"21--29";发电机开关用"10,20,30……"分别表示1,2,3……号机开关;母联开关(兼旁母)用"31";对双母线分段结线;母联开关用"31","32",分段开关用"33""34".旁母开关(兼母联)用"41".2.5 刀闸编号原则采用四位数字.前三位表示刀闸所从属的开关编号,后一位数学表示刀闸序位.具体规定如下:2.5.1 母线侧刀闸:由所从属的开关编号和母线号四位数字组成,即:开关编号+母线号.2.5.2 线路侧刀闸,主变侧刀闸:由所从属的开关编号和"3"四位数字组成,即:开关编号+3.2.5.3 旁母侧刀闸:由所从属的开关编号和旁母号四位数字组成,即:开关编号+4.2.5.4 线路PT刀闸;由所从属的开关编号和"5"四位数字组成,即:开关编号+5.2.5.5 母线PT刀闸:采用四位数字表示.首位数字表示电压等级.后二位数字表示所从属母线PT的代码,用"51"表示Ⅰ段母线PT代码,用"52"表示II段母线PT代码.后一位数字表示母线号.2.6 接地刀闸编号原则2.6.1 220千伏接地刀闸2.6.1.1 线路(或主变)接地刀闸编号原则:采用五位数字表示.前三位数字表示所从属的开关编号,后二位数字表示接地刀闸所在序位.其序位规定如下:以母线侧为基准,向线路(或主变)方向按顺序排列,靠母线侧用"01",开关侧用"02",线路(或主变)侧用"03",旁母侧用"04".2.6.1.2 电压互感器接地刀闸编号原则:采用五位数字表示.前三位数字表示所从属的PT编号.后二位数字表示接地刀闸所在序位.其序位规定如下:靠I段母线侧用"01",Ⅱ段母线侧用"02",靠PT侧用"03".2.6.2 110千伏接地刀闸编号原则:一般按隶属关系,其编号采用五位数字表示.前四位数字表示所从属的刀闸编号.后一位数字用"0"表示接地.即由"刀闸编号+0"组成.2.6.3 主变中性点接地刀闸编号原则:一般按隶属关系,编号采用四位数字表示,前三位数字表示所从属的主变高压侧开关编号,后一位数字用"0"表示.即由"开关编号+0"组成.附录二:江西电网省调调度管辖设备一,南昌电厂1,#2010,#2011机,炉,主变及其开关,刀闸(含接地刀闸,以下同),PT,CT,避雷器,中性点接地刀闸或间隙.2,220千伏全部设备.3,110千伏Ⅰ,Ⅱ段母线及其接地刀闸,母线PT,避雷器,母联开关,CT,#0高备变.4,与上述设备相应的继电保护和安全自动装置,通信,自动化装置,故障录波器等二次系统设备.二,九江电厂(包括三期)1,#151~#156机,炉,主变及其开关,刀闸,PT,CT,避雷器,中性点接地刀闸或间隙.2,220千伏全部设备(包括#03,#05,#06高备变及其220千伏开关,刀闸,PT,CT,避雷器,主变中性点接地刀闸和间隙).3,110千伏Ⅰ,Ⅱ段母线及其接地刀闸,母线PT,避雷器,母联开关,CT,#01,#02高备变.4,与上述设备相应的继电保护和安全自动装置,通信,自动化装置,故障录波器等二次系统设备.三,贵溪电厂1,#161~#164机,炉,主变及其开关,刀闸,PT,CT,避雷器,中性点接地刀闸或间隙.2,220千伏全部设备.3,110千伏Ⅰ,Ⅱ段母线,旁路母线及其接地刀闸,母线PT,避雷器,旁路兼母联开关,CT,#01,#02高备变.4,与上述设备相应的继电保护和安全自动装置,通信,自动化装置,故障录波器等二次系统设备.四,景德镇电厂1,#131~#135机,炉,#133~#135主变及其开关,刀闸,PT,CT,避雷器,中性点接地刀闸或间隙,#131~#132主变及其110千伏和10千伏侧开关,刀闸,PT,CT,避雷器,中性点接地刀闸或间隙.2,220千伏全部设备(包括#03高备变及其220千伏开关,刀闸,PT,CT,避雷器,主变中性点接地刀闸和间隙).3,110千伏Ⅰ,Ⅱ段母线及其接地刀闸,母线PT,避雷器,母联开关,CT,#02高备变.4,与上述设备相应的继电保护和安全自动装置,通信,自动化装置,故障录波器等二次系统设备.五,萍乡电厂1,#704~#705机,炉,主变及其开关,刀闸,PT,CT,避雷器,中性点接地刀闸或间隙.2,220千伏全部设备.3,110千伏Ⅰ,Ⅱ段母线,旁路母线及其接地刀闸,母线PT,避雷器,母联兼旁路开关,CT,#0高备变.4,与上述设备相应的继电保护和安全自动装置,通信,自动化装置,故障录波器等二次系统设备.六,丰城电厂1,#191~#194机,炉,主变及其开关,刀闸,PT,CT,避雷器,中性点接地刀闸或间隙.2,220千伏全部设备(包括#01,#02启备变及其220千伏开关,刀闸,PT,CT,避雷器,主变中性点接地刀闸和间隙).3,与上述设备相应的继电保护和安全自动装置,通信,自动化装置,故障录波器等二次系统设备.七,井冈山电厂1,#2101~#2102机,炉,主变及其开关,刀闸,PT,CT,避雷器,中性点接地刀闸或间隙.2,220千伏全部设备(包括#01启备变及其220千伏开关,刀闸,PT,CT,避雷器,主变中性点接地刀闸和间隙).3,与上述设备相应的继电保护和安全自动装置,通信,自动化装置,故障录波器等二次系统设备.八,新余电厂1,#301~#302机,炉,主变及其开关,刀闸,PT,CT,避雷器,中性点接地刀闸或间隙.2,220千伏全部设备.3,110千伏Ⅰ,Ⅱ段母线,旁路母线及其接地刀闸,母线PT,避雷器,母联兼旁路开关,CT,#01高备变.4,与上述设备相应的继电保护和安全自动装置,通信,自动化装置,故障录波器等二次系统设备.九,分宜电厂1,#117机,炉,主变及其开关,刀闸,PT,CT,避雷器,中性点接地刀闸或间隙.2,220千伏全部设备.3,#4主变220千伏,110千伏侧开关,刀闸,PT,CT,避雷器,中性点接地刀闸或间隙.4,110千伏Ⅰ,Ⅱ段母线,旁路母线及其接地刀闸,母线PT,避雷器,母联兼旁路开关,CT,#02高备变.5,与上述设备相应的继电保护和安全自动装置,通信,自动化装置,故障录波器等二次系统设备.十,柘林电厂1,#121~#126水轮发电机组,#121,#122,#125～#126主变及其开关,刀闸,PT,CT,避雷器,中性点接地刀闸或间隙,#123主变及其110千伏和10千伏侧开关,刀闸,PT,CT,避雷器,中性点接地刀闸或间隙.2,220千伏全部设备.3,110千伏母线及其接地刀闸,母线PT,避雷器.4,与上述设备相应的继电保护和安全自动装置,通信,自动化装置,故障录波器等二次系统设备.十一,万安电厂1,#171~#174水轮发电机组,主变及开关,刀闸(含接地刀闸,以下同),PT,CT,避雷器,中性点接地刀闸或间隙.2,220千伏全部设备.3,110千伏Ⅰ,Ⅱ段母线及其接地刀闸,母线PT,避雷器.4,与上述设备相应的继电保护和安全自动装置,通信,自动化装置,故障录波器等二次系统设备.十二,东津电厂#181~#182水轮发电机组,上犹江电厂#601~#604水轮发电机组,洪门电厂#801~#805水轮发电机组,江口电厂#501~504水轮发电机组,罗湾电厂#141~#143水轮发电机组,抱子石#2201~#2202水轮发电机组十三,220千伏线路1,220千伏联络线:浔南线,浔西线,浔青线,浔盘线,盘青线,浔妙Ⅰ,Ⅱ线,妙市线,浔市线;柘盘线,柘西Ⅱ线;南盘Ⅰ,Ⅱ线,南斗Ⅰ,Ⅱ线,南昌Ⅰ,Ⅱ,Ⅲ线,南梅Ⅰ,Ⅱ线,南档线;七昌线,七艾线,昌艾线,西斗Ⅰ,Ⅱ线,斗石Ⅰ,Ⅱ线,丰石Ⅰ,Ⅱ线,丰金Ⅰ,Ⅱ线,盘西Ⅰ,Ⅱ线,梦西Ⅰ,Ⅱ线,梦金Ⅰ,Ⅱ线,罗丰线,丰江线,丰临线,临石线,石江线,白江线,白珠线,罗珠Ⅰ,Ⅱ线,罗金线,罗白线,新珠线,新白线,新袁线,分白线,萍跑线,萍五线,袁五线,分袁线,跑袁线,白吉线,罗吉线,井吉Ⅰ,Ⅱ线,井葛线,葛江线,井渡线,渡潭线,万潭线,万虎Ⅰ,Ⅱ线,万吉Ⅰ,Ⅱ线,虎潭线,虎金线,嘉金线,潭嘉Ⅰ,Ⅱ线,景兴线,景蛇Ⅰ,Ⅱ线,档蛇线,月梅线,贵月线,贵临线,贵档线,梅档线,档德线,贵上线,月上线.2,地区间220千伏终端线路:金上线.十四,110千伏线路1,南昌电厂--昌东变电磁环网运行期间的110千伏联络线:昌纺线,七纺线及线路两侧间隔及与上述设备相应的继电保护和安全自动装置,通信,自动化装置,故障录波器等二次系统设备.十五,220千伏变电站1,220千伏联络变电站中除主变和终端线路外所有220千伏设备及相应的继电保护和安全自动装置,通信,自动化装置,故障录波器等二次系统设备.2,市中变主变及其220千伏侧开关,刀闸,PT,CT,避雷器,中性点接地刀闸或间隙.500千伏变电站除网调调度设备外的220千伏所有设备及相应的继电保护和安全自动装置,通信,自动化装置,故障录波器等二次系统设备.附录三:江西电网省调调度许可及备案设备第一部分许可设备1,江口,罗湾,洪门,上犹江,东津,抱子石发电厂的110千伏主变,母线,110千伏出线及检修时会影响其出力并由相应地调调度管辖的110千伏线路.罗湾发电厂:110千伏母线,主变,罗靖线,靖义线,岭义线,盘岭蛟线.(由南昌地调管辖)洪门发电厂:110千伏母线,主变,洪南线,建南线.(由抚州地调管辖)江口发电厂:110千伏母线,主变,江新线,江周线.(由赣西地调管辖)东津发电厂:110千伏母线,主变,津下线,万下线,袁万线.(由宜春地调度管辖)上犹江发电厂:110千伏母线,主变.(由赣州地调管辖)抱子石发电厂:110千伏母线,主变,抱修线,武修线,柘武线(由九江地调管辖)2,省调调度管辖220千伏变电站主变压器,其主变及其中性点接地方式改变须经省调许可.第二部分备案设备1,检修时会对省调非正常运行方式构成影响的地调管辖110千伏设备.上饶地调:上旭永线,贵永线抚州地调:东余线,崇公线,临崇线,220千伏临建线赣东北地调:珠梅线,档珠线,档万线,桥万线,桥余线,梅华线,珠华线鹰潭地调:余泉线,贵泉线景德镇地调:景田线,龙银西景线九江地调:田新线,海新线,柘军线,军青线宜春地调:分钤东线,袁东线,袁西线萍乡地调:跑芦线,西芦线赣西地调:石洛线,洛公线吉安地调:万泰线,泰敦线,吉敦线南昌地调:昌纺线,七纺线2,地调间启用跨地区联络线(110千伏珠梅线,桥余线,东余线,分钤东线,西芦线,崇公线,田新线,)进行转移负荷时地区间联络线仍作为省调调度许可设备,须由申请方向省调提出申请,经省调许可后方可进行.3,影响省调调度的安全稳定控制装置省调调度的安全稳定控制装置所切的110千伏线路.。

设备编号标准设备编号是指对设备进行唯一标识的一种方式，通过编号可以对设备进行管理、追溯和监控。

设备编号标准是指在设备编号的过程中所遵循的规范和标准，其制定的目的是为了提高设备管理的效率和准确性，保障设备使用的安全性和可靠性。

设备编号标准的制定对于各行各业的设备管理都具有重要意义，下文将就设备编号标准的相关内容进行详细介绍。

一、设备编号标准的重要性。

设备编号标准的制定对于企业和组织的设备管理具有重要意义。

首先，设备编号标准可以规范设备管理的流程，明确设备的归属和使用情况，有利于提高设备管理的效率和准确性。

其次，设备编号标准可以帮助企业建立健全的设备档案和台账，为设备的维护和维修提供重要依据。

再次，设备编号标准可以加强对设备的监控和追溯，有利于发现设备故障和安全隐患，保障设备的安全性和可靠性。

因此，制定科学合理的设备编号标准对于企业和组织的设备管理具有重要的现实意义。

二、设备编号标准的制定原则。

制定设备编号标准应当遵循一定的原则，以保证设备编号的唯一性、规范性和实用性。

首先，设备编号应当具有唯一性，不同的设备应当拥有不同的编号，以避免混淆和错误。

其次，设备编号应当具有规范性，编号的命名方式和格式应当统一规范，便于管理和识别。

再次，设备编号应当具有实用性，编号的命名应当简洁明了，便于记忆和使用。

制定设备编号标准的原则是为了保证设备编号的准确性和便捷性，使其能够真正发挥在设备管理中的作用。

三、设备编号标准的具体内容。

设备编号标准的具体内容包括设备编号的命名方式、编号的编制原则、编号的管理办法等方面。

首先，设备编号的命名方式可以采用数字、字母或符号的组合，可以根据设备的种类、用途、位置等进行命名。

其次，设备编号的编制原则应当遵循先进先出、按照设备的购置时间或重要性进行编制。

再次，设备编号的管理办法包括设备编号的登记、分配、变更和报废等管理程序，确保设备编号的准确性和完整性。

四、设备编号标准的实施方法。

设备编号标准的实施方法包括设备管理人员的培训、设备编号系统的建立和设备编号标识的制作等方面。

1 范围本标准规定了浙江长兴发电有限责任公司设备命名的管理职能、管理内容与要求、检查与考核。

本标准适用于浙江长兴发电有限责任公司发电设备命名工作的管理。

2 管理职能设备管理部是公司设备命名管理的归口部门，负责设备命名的策划。

发电部、燃料部是设备命名管理的协助部门。

3 管理内容与要求3．1 设备命名的原则3．1．1 主设备：采用浙江省电力设计院建筑座标系（A向为北京座标系呈逆时针方向夹角约9°11″），主设备编号方向以座标系A轴正方向向反方向顺延，即从固定端（本公司安装的第一台机组）向扩建端顺延。

依次命名为#1机组、#2机组。

相应设备命名为#1锅炉、#1汽轮机、#1发电机、#1主变；#2锅炉、#2汽轮机、#2发电机、#2主变。

3．1．2 辅助设备3．1．2．1 凡浙江省电力设计院在设计中已命名，且实际安装与之相符合的，以设计院命名为准。

3．1．2．2 凡浙江省电力设计院在设计中没有命名的，按下列原则命名。

3．1．2．2．1 上下排列的同类设备，由下至上依次顺延命名。

3．1．2．2．2 与主设备排列方向一致的，由固定端向扩建端顺延命名。

3．1．2．2．3 与建筑座标系B轴方向平行（排列）的，以B轴方向向反方向顺延命名，即从汽机→锅炉→除尘站→烟囱依次顺延命名。

3．2 设备命名的基本方法3．2．1 主设备按单元制，用阿拉伯数字进行编号，例１号机、２号炉、２号主变，或＃１机、＃２炉、＃２主变。

从固定端向扩建端排列。

3．2．2 辅助设备编号和它的主机组编号一致，如有二台及以上设备者，则应在编号后加大写英文字母进行区分，例如＃１Ａ送风机、＃２Ｂ凝结水泵。

排列方式以浙江电力设计院设计为准，且实际安装与ＣＲＴ画面相一致。

3．2．3 辅助设备的从属设备，除了与其所在的辅助设备编号相一致外，还应在编号后面加大写英文字母进行区分，例如：＃１Ａ给水泵、汽轮机Ａ顶轴油泵。

3．2．4 属于公用性的设备，按照设备独立性，另行编号或命名。

设备命名与编码规则内容及要求2019年8月9日第1条命名原则（一）命名应以用途为基本，不足以表明时，增加辅助性文字。

（二）命名应避免名称重复、谐音之弊。

（三）机组名称：发电机、水轮机。

（四）变压器名称：主变、厂用变、近区变、专用变、励磁变。

（五）励磁系统各柜名称：功率柜、调节柜、灭磁开关柜。

（六）开关、刀闸名称：断路器、隔离开关、接地刀闸。

（七）互感器、避雷器、耦合电容器名称：电压互感器、电流互感器、避雷器、耦合电容器。

（八）线路名称：一般以线路两端厂、变名称的简称组合命名。

（九）油、水、风系统名称：高压机、低压机、滤油机、滤过器、泵、罐、槽、阀。

（十）盘、柜、箱名称：操作盘、保护盘、PLC盘、LCU盘、动力盘、配电盘、操作柜、控制箱、端子箱；（1）盘：无后门的为盘；（2）柜：有后门的为柜。

第2条发电机、水轮机、主变压器编号原则（一）发电机、主变压器采用数字+附加字母表示。

（二）附加字母规定发电机用“GS”表示；变压器用“T”表示。

如： 1GS 1T（三）厂用高压变压器（13.8KV）以数字“9”开头的两位数字+附加字母表示,如:91T。

（四）机组励磁变以机组序号+“TS”表示，如：1 TS（五）厂用及坝区10KV变压器以数字“4”开头的两位数字+附加字母表示,如:41T。

第3条母线编号原则：分别采用ⅠⅡⅢⅣ……数字表示,即数字+名称。

如：220KVI 段母线排列顺序为：从发电机、变压器向出线，由固定端向扩建端，自上而下排列，角形结线按顺时钟方向排列。

如：单母线：称Ⅰ段。

单母线分段：称Ⅰ段、Ⅱ段母线。

双母线：称Ⅰ段、Ⅱ段母线。

第4条开关、互感器编号原则（一）采用三位数字+附加字母表示。

首位数字表示电压等级、后两位数字表示开关序位或互感器序位。

（二）电压等级代码规定：220KV用“2”表示； 10 (及10KV以上20KV以下)用“9”表示；0.4KV用“4”表示。

（三）开关序位规定（1）主变压器开关用“01-09”表示；（2）线路开关用“11-19”及“21-29”表示；（3）发电机开关用“10、20、30……”分别表示1、2、3……号机开关。

设备设施编号命名规则设备设施编号命名规则（水工观测维护班）根据总厂的设备编号命名规则，水工观测维护班需要对所辖的相关设备及设施进行编号命名，其中包括大量监测仪器：如隧洞内观仪器、边坡外观、测斜仪、位移计等，另外还包含主要水工建筑物，如：大坝、引水隧洞、压力钢管、调压井、厂房等。

根据实际情况，监测自动化系统的DAU、NDA已有编号，因涉及到系统软件的改动和原始资料分析，在未做特殊要求的情况下，本次不做改动，只将编号原则列出。

一、仪器命名编号原则1、隧洞内观仪器1.1 II号引水洞编码规则第一个字母为仪器类型： R（钢筋计）、P（渗压计）、Y（压力盒）、S（应变计）、N （无应力计）、T（温度计）；第二个字母为断面序号：F-断面编号，II号引水洞从上游向下游有12个观测断面，依次为A、B、?、L；第三个字母为仪器埋设方向：H（环向）、Z（纵向）、无纵向仪器时没有附号；第四个字母为仪器埋设位置：N（内层）、Z（中部）、W（外层）、D（底板）；后缀数字是仪器埋设方位（面向上游，洞顶为0°，然后反时针旋转分别为90°、180°、270°）例：RFHW180即为本钢筋计处于F断面外层钢盘环向180°方位。

1.2 III号引水洞编码规则第一个字母为仪器类型： R（钢筋计）、P（渗压计）、Y（压力盒）、S（应变计）、N （无应力计）、T（温度计）；第二个字母为仪器埋设方向：H（环向）、Z（纵向）、无纵向仪器时没有附号；第三个字母为仪器埋设位置：N（内层）、Z（中部）、W（外层）、D（底板）；第四部分的数字是仪器埋设方位（面向下游，洞顶为0°，然后顺时针旋转分别为90°、180°、270°）后缀部分为断面序号：如“﹣1”为第1断面，依次为﹣2?﹣16；﹣XZ1为新增1断面，依次为﹣XZ2?﹣XZ5。

埋在底板的仪器编号由5个字母和后缀序号构成：第一个字母为仪器编号由5个字母和后缀序号构成：第一个字母为仪器类型：R（钢筋计）、P（渗压计）、Y（压力盒）、S（应变计）、N （无应力计）、T（温度计）；第二个字母为仪器埋设方向：H（横向）、Z（纵向）；第三个字母为仪器埋设部位名称：D（底板）、J（加强板）；第四个字母为仪器所处平面位置：Y（右边角边）、Z（中部）；第五个字母为仪器所处钢筋层位：S（上层）、X（下层）；第六部分是字母与数字组成：代表仪器所处断面序号：XZ1（新增1断面），依次为XZ2（新增2断面）??XZ5（新增5断面）。

设备命名编号原则设备编号及命名原则设备编号及命名原则1．总则：1.1机组编号为＃1机、＃2机；＃1炉、＃2炉。

1.2 属同⼀机组内的同类设备和系统的编号区分采⽤⼤写的A、B、C……（⾼、低压加热器除外）。

1.3属两台机组公⽤的系统编号按＃1、＃2、＃3……。

1.4 编号⽅向的约定：●对于⼯艺系统中串联⽅式排列的同类设备，设备序号按介质流向排序，编号由⼩到⼤递增（⾼、低压加热器除外）；●当设备序号依位置⽽定时，从固定端向扩建段，从A排柱向B排柱⽅向，由东向西，由南向北，顺序编号为A、B、C……或＃1、＃2、＃3……。

●不同⾼度的同类设备或系统，由低往⾼按顺序编号为A、B、C……。

1.5 对于锅炉燃烧器，与相应的磨煤机编号相同。

如#1炉A1…A4燃烧器(#1炉A层A1…A4燃烧器)、#1炉B1…B4燃烧器(#1炉B 层B1…B4燃烧器)等。

1.6 ⾼、低压加热器编号按相应的抽汽段编号,如＃1⾼加对应1段抽汽。

设备以⼯艺专业为准，电⽓和热控专业与⼯艺专业相对应。

2、热机主、辅设备编号细则2.1主设备的编号：主设备由固定端向扩建端的排列顺序编号，编为#1、#2…，如：#1、#2汽轮机，#1、#2锅炉。

2.2辅助设备编号：2.2.1辅助设备的排列顺序由固定端向扩建端、由A排墙向B排墙的编号为A、B、C……，例如：A凝结⽔泵、B凝结⽔泵等。

2.2.2单机多台同样功能辅助设备的编号为机组号加A、B……加设备名称，如：#1机汽动给⽔泵分别为#1机A汽动给⽔泵、#1机B汽动给⽔泵，#2炉磨煤机分别为#2炉A、#2炉B、#2炉C、#2炉D磨煤机，电动滤⽔器#1机为#1机A、#1机B电动滤⽔器，#2机为#2机A、#2机B电动滤⽔器等。

2.2.3单机只有单台辅助设备的编号：机组号加设备作⽤名称。

例如#1机电动给⽔泵，#1机交流润滑油泵、#1机直流润滑油泵， #2机轴封加热器、#2机除氧器、#2炉捞渣机、#2机冷却塔、#1机除氧器等。

设备命名及编号原则1总则1.1为适应现代企业发展的要求，提高我公司设备系统调度运行管理水平，特制定本原则。

1.2凡属我公司生产设备，均应照本原则实行统一命名及编号。

1.3凡与省调关联的设备，参照省调编号原则编号，并报请省调同意后方可执行。

1.4设备变更或技改后，新增设备的命名及编号应按照本原则套编。

1.5凡遇本原则未明确的设备的命名及编号，应报生产调度部门审定。

1.6本原则由工程技术部、运行部组织实施，有关专业应根据本原则编制各专业的设备名称及编号清册。

1.7本原则的解释权归运行部。

2电气系统部分设备名称调度管理中常用的电力系统设备名称，按“电力系统调度术语”命名，其文字符号按有关设备术语缩写而成，常用基本符号见表1。

表1常用基本符号项目1 2 3 4 5 6 7 8 9 10基本符号GTWBQFQSWLCTPTLF名称发电机变压器母线开关刀闸线路电流互感器电压互感器电抗器避雷器3交流220kV设备编号3．1220kV交流线路命名遵循如下原则：3.1.1线路及主变名称按照调度下发的命名执行；3.1.2每一条线路均有独立的线路名称，不同的线路对应不同的代码编号。

“ “ “ “ “ “ “ “ 3.1.3 母线命名原则：按照调度下发的命名执行。

4 6kV 及以下系统设备编号原则4.1 变压器命名原则4.1.1 6kV 及以上变压器为高压变压器，在命名第一字中以“高”标示，400V 变压器为低压变压器，不标注电压等级。

4.1.2 根据变压器所带主要负荷的不同，在名称中加入标示字，如 6kV 系统中#1 机高厂变、#2 机高厂变、#01 高备变。

4.1.3 各低厂变命名标明机组号、变压器名称。

如：#1 机汽机 1A 变、#1 机锅炉 1B 变等。

4.1.4 按低厂变所带负荷不同，以数字与英文字母作为标示，作为其开关及相关元件的编号代码。

（见附表 1）4.2 母线命名原则4.2.1 母线名称标示出机组号、负荷类型、电压等级、母线段号，两段母线一般以 A 、B标注，如：#1 机汽机 400V PC ⅠA 段母线，#1 机 6kV ⅠB 段母线，6kV 输煤 A 段母线。
