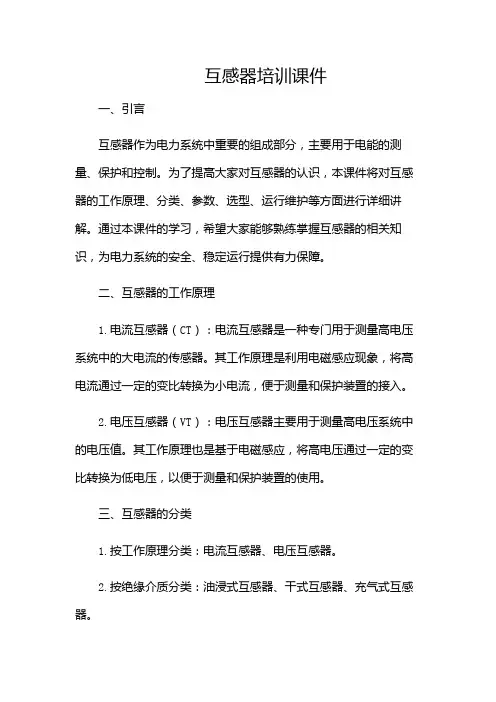

互感器培训课件一、引言互感器作为电力系统中重要的组成部分，主要用于电能的测量、保护和控制。

为了提高大家对互感器的认识，本课件将对互感器的工作原理、分类、参数、选型、运行维护等方面进行详细讲解。

通过本课件的学习，希望大家能够熟练掌握互感器的相关知识，为电力系统的安全、稳定运行提供有力保障。

二、互感器的工作原理1.电流互感器（CT）：电流互感器是一种专门用于测量高电压系统中的大电流的传感器。

其工作原理是利用电磁感应现象，将高电流通过一定的变比转换为小电流，便于测量和保护装置的接入。

2.电压互感器（VT）：电压互感器主要用于测量高电压系统中的电压值。

其工作原理也是基于电磁感应，将高电压通过一定的变比转换为低电压，以便于测量和保护装置的使用。

三、互感器的分类1.按工作原理分类：电流互感器、电压互感器。

2.按绝缘介质分类：油浸式互感器、干式互感器、充气式互感器。

3.按安装方式分类：户内式互感器、户外式互感器。

4.按准确度等级分类：0.1级、0.2级、0.5级、1级等。

四、互感器的参数及选型1.参数：额定一次电流、额定二次电流、额定一次电压、额定二次电压、准确度等级、变比误差、角度误差、容量、绝缘水平等。

2.选型：根据实际工程需求，选择合适的互感器类型、准确度等级、变比、容量等参数。

同时，要考虑安装环境、运行条件等因素，确保互感器的安全、可靠运行。

五、互感器的运行维护1.运行：互感器在正常运行过程中，应定期进行巡视、检查，确保其外观完好、接线牢固、无异常声响等。

同时，要严格按照操作规程进行操作，防止误操作导致的设备损坏。

2.维护：互感器在运行过程中，要定期进行清洁、维护，保证其绝缘性能。

对于油浸式互感器，还需定期检查油位、油色、油质，确保油浸式互感器的正常运行。

同时，要定期进行预防性试验，发现并及时处理互感器的缺陷。

六、总结本课件对互感器的工作原理、分类、参数、选型、运行维护等方面进行了详细讲解。

通过学习本课件，希望大家能够熟练掌握互感器的相关知识，为电力系统的安全、稳定运行提供有力保障。

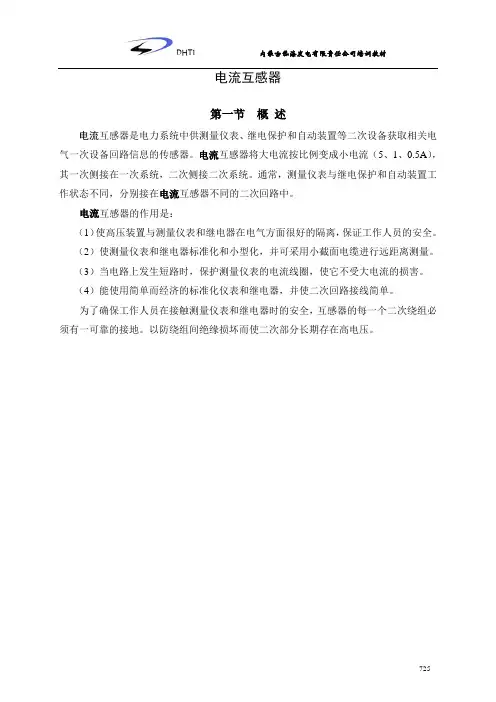

DHT1 内蒙古岱海发电有限责任公司培训教材725电流互感器第一节 概 述电流互感器是电力系统中供测量仪表、继电保护和自动装置等二次设备获取相关电气一次设备回路信息的传感器。

电流互感器将大电流按比例变成小电流（5、1、0.5A ），其一次侧接在一次系统，二次侧接二次系统。

通常，测量仪表与继电保护和自动装置工作状态不同，分别接在电流互感器不同的二次回路中。

电流互感器的作用是：（1）使高压装置与测量仪表和继电器在电气方面很好的隔离，保证工作人员的安全。

（2）使测量仪表和继电器标准化和小型化，并可采用小截面电缆进行远距离测量。

（3）当电路上发生短路时，保护测量仪表的电流线圈，使它不受大电流的损害。

（4）能使用简单而经济的标准化仪表和继电器，并使二次回路接线简单。

为了确保工作人员在接触测量仪表和继电器时的安全，互感器的每一个二次绕组必须有一可靠的接地。

以防绕组间绝缘损坏而使二次部分长期存在高电压。

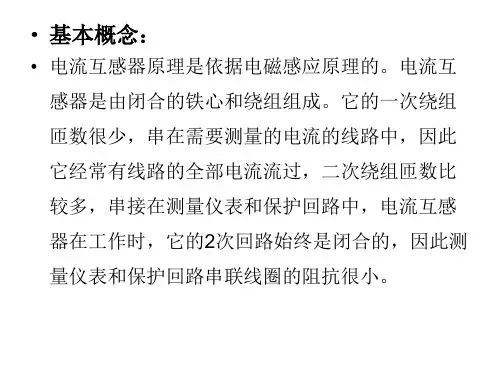

726 第二节 电磁式电流互感器一、电磁式电流互感器的工作原理电力系统中广泛采用的是电磁式电流互感器（以下简称电流互感器，用TA 表示）。

它的工作原理与变压器相似，其原理接线如圈7－l 所示。

其特点有：（1）一次绕组串联在被测电路中，匝数很少。

一次绕组中的电流完全取决于被测电路的电流，而与二次电流无关。

（2）二次绕组匝数多，且所串联的仪表或继电器的电流线圈阻抗很小，所以正常运行时，电流互感器接近于在短路状况下工作。

二、电流互感器的误差电流互感器一、二次额定电流之比，称为电流互感器的额定变（流）比K i ，可表示为K i =I N1/I N2≈N 2/N 1≈I 1/I 2（7－1）式中 N 1、N 2：二次绕组匝数电流互感器的等值电路和简化相量图如图7－2所示。

根据磁通势平衡原理I I N 1+I′2N 2＝I 0N 1 （7－2）可看出，由于铁芯中产生磁通，铁芯的发热和交变励磁以及二次绕组和二次回路导线的发热，电流变换消耗能量，使一次电流I 1与－I′2在数值和相位上都有差异，即测量结果有误差。

互感器知识培训(电气车间)pptx目录•互感器基本概念与原理•互感器在电气系统中的应用•互感器主要技术参数与性能指标•互感器选型、安装与调试方法•互感器运行维护与故障处理•互感器市场发展趋势及新技术应用CONTENTSCHAPTER01互感器基本概念与原理互感器定义及作用定义互感器是一种电气设备，用于将高电压或大电流按比例变换为低电压或小电流，以便于测量、保护和控制。

作用在电力系统中，互感器是实现电气测量、保护和控制的重要设备之一。

它能够将高电压或大电流转换为适合测量仪表或保护装置使用的低电压或小电流，同时起到隔离高压、降低测量仪表和保护装置成本的作用。

互感器工作原理电磁感应原理互感器的工作原理基于电磁感应原理。

当一次绕组通过交流电流时，会在铁芯中产生交变磁通，从而在二次绕组中感应出电动势。

根据电磁感应定律，感应电动势的大小与一次绕组和二次绕组的匝数比、铁芯中的磁通变化率以及绕组的相对位置有关。

磁路闭合原理为了保证互感器正常工作，需要使磁路闭合。

通常采用在铁芯上绕制一次绕组和二次绕组的方式来实现磁路闭合。

同时，为了减小铁芯中的涡流和磁滞损耗，铁芯通常采用高导磁率的硅钢片叠装而成。

将大电流按比例变换为小电流，以便于测量和保护。

具有高精度、低误差、宽频带响应等特点。

电流互感器将高电压按比例变换为低电压，以便于测量和保护。

具有高绝缘强度、低误差、长期稳定等特点。

电压互感器将电流互感器和电压互感器组合在一起，实现同时测量电流和电压的功能。

具有结构紧凑、安装方便等特点。

组合互感器采用电子技术和光纤传输技术实现电气量的测量和传输。

具有高精度、高可靠性、抗干扰能力强等特点。

电子式互感器互感器类型及特点CHAPTER02互感器在电气系统中的应用将高电压按比例变换为低电压，以供测量仪表和继电保护装置使用。

电压互感器将大电流按比例变换为小电流，以供测量仪表和继电保护装置使用。

电流互感器将电压互感器和电流互感器组合在一起，用于同时测量电压和电流。

互感器培训课件xx年xx月xx日•互感器基础知识•互感器的应用•互感器的选型与使用•互感器的常见故障及处理方法目•互感器的未来发展与新技术•培训总结与答疑录01互感器基础知识互感器是一种将高电压、大电流变换成低电压、小电流的装置，用于保护和控制系统的正常运行。

作用互感器作为电力系统的重要组成部分，能够准确反映一次侧的电压、电流信息，保障二次侧电力系统的安全稳定运行。

重要性互感器的作用和重要性分类电流互感器和电压互感器两种。

原理通过电磁感应原理，将高电压、大电流按比例变换成低电压、小电流，以实现电力系统的保护、监控和测量。

互感器的分类及原理互感器的主要技术参数指互感器能够正常运行的最高一次侧电压。

额定电压额定电流准确级负载指互感器能够正常运行的最高一次侧电流。

指互感器的误差极限值，是衡量互感器精度的主要指标。

指互感器二次侧允许的阻抗，影响互感器的正常运行和精度。

02互感器的应用1互感器在电力系统中的应用23电力系统中的互感器主要有两种类型：电流互感器和电压互感器。

电流互感器的作用是将高电压大电流转换为低电压小电流，以便于测量和保护。

电压互感器的作用是将高电压转换为低电压，以便于测量和保护。

自动化控制系统中的互感器主要用于信号传输和信号隔离。

互感器可以将强电信号转换为弱电信号，以便于长距离传输和抗干扰。

互感器还可以将电路中的弱电信号隔离，以保护电路的安全。

互感器在自动化控制系统中的应用互感器在新能源领域中的应用新能源领域中的互感器主要用于风能和太阳能的并网发电。

互感器可以检测新能源发电系统的电流、电压和功率，以保证系统的稳定性和可靠性。

互感器还可以实现新能源发电系统的防雷和保护功能，以保障系统的安全。

03互感器的选型与使用互感器的选型原则根据测量要求选择互感器类型电流互感器和电压互感器适用于不同的测量需求，应根据实际需要进行选择。

确定测量范围互感器的测量范围应与实际需求相匹配，以保证测量准确性和稳定性。
