电流互感器接线原理及使用注意事项

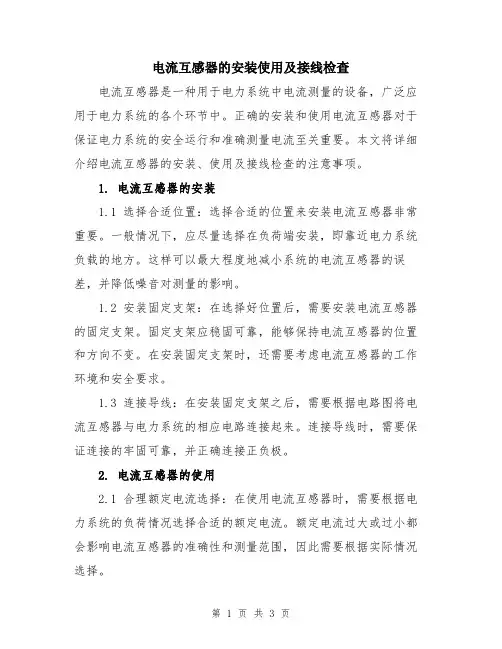

电流互感器的安装使用及接线检查电流互感器是一种用于电力系统中电流测量的设备，广泛应用于电力系统的各个环节中。

正确的安装和使用电流互感器对于保证电力系统的安全运行和准确测量电流至关重要。

本文将详细介绍电流互感器的安装、使用及接线检查的注意事项。

1. 电流互感器的安装1.1 选择合适位置：选择合适的位置来安装电流互感器非常重要。

一般情况下，应尽量选择在负荷端安装，即靠近电力系统负载的地方。

这样可以最大程度地减小系统的电流互感器的误差，并降低噪音对测量的影响。

1.2 安装固定支架：在选择好位置后，需要安装电流互感器的固定支架。

固定支架应稳固可靠，能够保持电流互感器的位置和方向不变。

在安装固定支架时，还需要考虑电流互感器的工作环境和安全要求。

1.3 连接导线：在安装固定支架之后，需要根据电路图将电流互感器与电力系统的相应电路连接起来。

连接导线时，需要保证连接的牢固可靠，并正确连接正负极。

2. 电流互感器的使用2.1 合理额定电流选择：在使用电流互感器时，需要根据电力系统的负荷情况选择合适的额定电流。

额定电流过大或过小都会影响电流互感器的准确性和测量范围，因此需要根据实际情况选择。

2.2 避免过载：在使用电流互感器时，应避免超过额定电流的过载情况。

过载会导致电流互感器的过热和损坏，影响正常工作。

2.3 定期检测和校准：为了保证电流互感器的准确性，需要定期对电流互感器进行检测和校准。

检测和校准应由专业人员进行，确保测量结果的准确性。

3. 电流互感器的接线检查3.1 安全检查：在进行接线检查之前，首先要进行安全检查，确保工作环境安全，并采取相应的防护措施。

3.2 接线检查：接线检查时，需要逐一检查电流互感器的各个接线点是否连接正确，是否松动或损坏。

接线点应保持干净，无腐蚀和氧化。

3.3 接地检查：电流互感器的接地是非常重要的，可以提供额外的安全保护。

接地线应连接牢固，并确保良好接地。

3.4 箱体检查：电流互感器的外壳应无裂纹或破损，并保持干净。

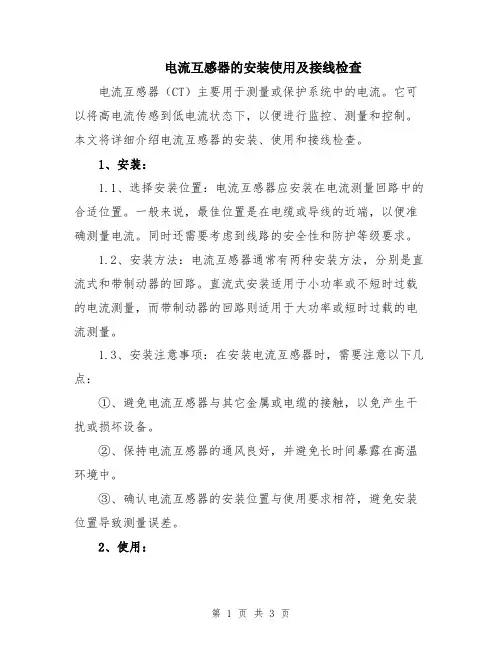

电流互感器的安装使用及接线检查电流互感器（CT）主要用于测量或保护系统中的电流。

它可以将高电流传感到低电流状态下，以便进行监控、测量和控制。

本文将详细介绍电流互感器的安装、使用和接线检查。

1、安装：1.1、选择安装位置：电流互感器应安装在电流测量回路中的合适位置。

一般来说，最佳位置是在电缆或导线的近端，以便准确测量电流。

同时还需要考虑到线路的安全性和防护等级要求。

1.2、安装方法：电流互感器通常有两种安装方法，分别是直流式和带制动器的回路。

直流式安装适用于小功率或不短时过载的电流测量，而带制动器的回路则适用于大功率或短时过载的电流测量。

1.3、安装注意事项：在安装电流互感器时，需要注意以下几点：①、避免电流互感器与其它金属或电缆的接触，以免产生干扰或损坏设备。

②、保持电流互感器的通风良好，并避免长时间暴露在高温环境中。

③、确认电流互感器的安装位置与使用要求相符，避免安装位置导致测量误差。

2、使用：2.1、接线方法：电流互感器的接线需要严格按照产品说明书进行，通常分为两种接线方式：直流接线和交流接线。

直流接线一般用于直流回路中，交流接线用于交流回路中。

2.2、注意事项：①、确认电流互感器的额定电流和频率，并与实际电流和频率相匹配。

②、检查接线是否牢固，并保持接线干净。

③、在进行交流接线时，应注意线圈相序的正确连接，以避免测量误差。

④、定期检查电流互感器的接线，确保接线的可靠性。

3、接线检查：3.1、外观检查：定期检查电流互感器的外观，包括外壳是否有损坏、螺丝是否松动等。

如发现问题，应及时修理或更换。

3.2、连接检查：检查电流互感器的接线是否牢固，没有松动或断裂。

同时，还要检查接线端子是否与导线良好接触。

3.3、测量检查：使用合适的电流表或多用表检查互感器的输出电流是否与实际电流相符合。

如发现测量误差较大，可能是接线不良或互感器损坏。

3.4、环境检查：检查电流互感器所处环境的温度、湿度是否符合使用要求。

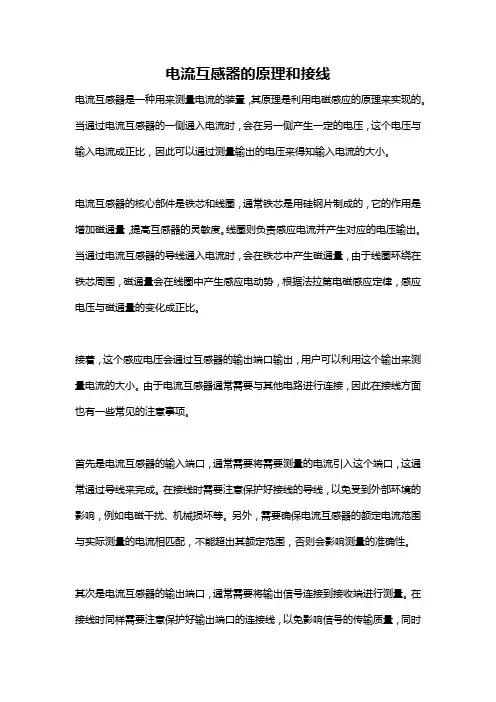

电流互感器的原理和接线电流互感器是一种用来测量电流的装置，其原理是利用电磁感应的原理来实现的。

当通过电流互感器的一侧通入电流时，会在另一侧产生一定的电压，这个电压与输入电流成正比，因此可以通过测量输出的电压来得知输入电流的大小。

电流互感器的核心部件是铁芯和线圈，通常铁芯是用硅钢片制成的，它的作用是增加磁通量，提高互感器的灵敏度。

线圈则负责感应电流并产生对应的电压输出。

当通过电流互感器的导线通入电流时，会在铁芯中产生磁通量，由于线圈环绕在铁芯周围，磁通量会在线圈中产生感应电动势，根据法拉第电磁感应定律，感应电压与磁通量的变化成正比。

接着，这个感应电压会通过互感器的输出端口输出，用户可以利用这个输出来测量电流的大小。

由于电流互感器通常需要与其他电路进行连接，因此在接线方面也有一些常见的注意事项。

首先是电流互感器的输入端口，通常需要将需要测量的电流引入这个端口，这通常通过导线来完成。

在接线时需要注意保护好接线的导线，以免受到外部环境的影响，例如电磁干扰、机械损坏等。

另外，需要确保电流互感器的额定电流范围与实际测量的电流相匹配，不能超出其额定范围，否则会影响测量的准确性。

其次是电流互感器的输出端口，通常需要将输出信号连接到接收端进行测量。

在接线时同样需要注意保护好输出端口的连接线，以免影响信号的传输质量，同时也需要避免输出端口短路或开路，以保证测量的准确性。

在实际工程中，我们通常会使用一些额外的电路来处理和放大电流互感器的输出信号，以便更好地进行测量和控制。

有些电流互感器还带有一些防护和隔离装置，以提高其安全性和可靠性。

除此之外，电流互感器还有一些特殊类型，例如闭合式电流互感器和开放式电流互感器。

闭合式电流互感器是将被测电流穿过一个或多个匝数的主线圈，通过这些匝数产生的磁场感应从中继端的辅助线圈上产生感应电压，由输出设备将感应电压放大后，输出被测电流的电流值大小。

而开放式电流互感器则是将被测电流通过测量装置绝缘输出。

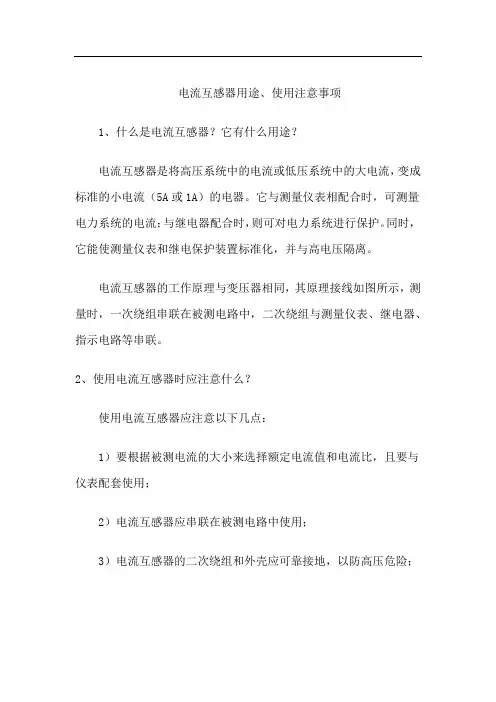

电流互感器用途、使用注意事项
1、什么是电流互感器？它有什么用途？
电流互感器是将高压系统中的电流或低压系统中的大电流，变成标准的小电流（5A或1A）的电器。

它与测量仪表相配合时，可测量电力系统的电流；与继电器配合时，则可对电力系统进行保护。

同时，它能使测量仪表和继电保护装置标准化，并与高电压隔离。

电流互感器的工作原理与变压器相同，其原理接线如图所示，测量时，一次绕组串联在被测电路中，二次绕组与测量仪表、继电器、指示电路等串联。

2、使用电流互感器时应注意什么？
使用电流互感器应注意以下几点：
1）要根据被测电流的大小来选择额定电流值和电流比，且要与仪表配套使用；
2）电流互感器应串联在被测电路中使用；
3）电流互感器的二次绕组和外壳应可靠接地，以防高压危险；
4）运行中的电流互感器二次绕组绝不允许开路，否则会在二次绕组两端产生高压，烧毁电流互感器，甚至危及人身安全。

因此，电流互感器在运行时，若需在二次侧拆装仪表，必须先将二次侧短路后才能拆装。

而且，在二次侧不允许装设熔断器或开关。

3、电流互感器运行时应进行哪些检查？
电流互感器运行时应进行以下检查：
1）检查电流互感器的瓷质部分是否清洁，有无破损、裂纹及放电现象；
2）检查电流互感器有无异常声响和焦臭味；
3）检查一次侧导线接头是否牢固，有无松动、过热现象；
4）检查二次侧接地是否牢固、良好，有无松动、断裂现象；
5）检查充油电流互感器的油位是否正常，有无渗漏油现象；
6）检查二次侧仪表指示是否正常。

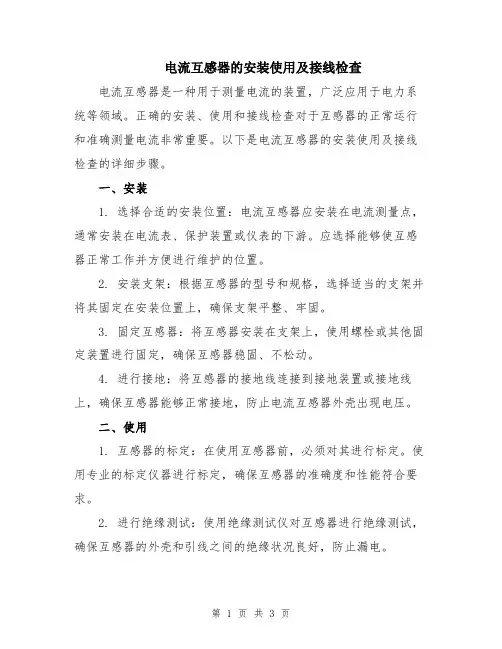

电流互感器的安装使用及接线检查电流互感器是一种用于测量电流的装置，广泛应用于电力系统等领域。

正确的安装、使用和接线检查对于互感器的正常运行和准确测量电流非常重要。

以下是电流互感器的安装使用及接线检查的详细步骤。

一、安装1. 选择合适的安装位置：电流互感器应安装在电流测量点，通常安装在电流表、保护装置或仪表的下游。

应选择能够使互感器正常工作并方便进行维护的位置。

2. 安装支架：根据互感器的型号和规格，选择适当的支架并将其固定在安装位置上，确保支架平整、牢固。

3. 固定互感器：将互感器安装在支架上，使用螺栓或其他固定装置进行固定，确保互感器稳固、不松动。

4. 进行接地：将互感器的接地线连接到接地装置或接地线上，确保互感器能够正常接地，防止电流互感器外壳出现电压。

二、使用1. 互感器的标定：在使用互感器前，必须对其进行标定。

使用专业的标定仪器进行标定，确保互感器的准确度和性能符合要求。

2. 进行绝缘测试：使用绝缘测试仪对互感器进行绝缘测试，确保互感器的外壳和引线之间的绝缘状况良好，防止漏电。

3. 进行全检：使用万用表或专业测试仪表对互感器进行全检，包括互感器的电阻、绝缘电阻、绕组参数等，并记录检测结果。

4. 进行连续运行测试：将互感器接入实际电路进行连续运行测试，观察互感器的运行状况和测量结果是否正常。

三、接线检查1. 检查引线接头：检查互感器引线和接线端子的接头是否牢固，无松动或接触不良现象。

2. 检查接线电缆：检查互感器的接线电缆是否完好无损，无断裂、磨损或绝缘破损现象。

3. 检查接线电阻：使用万用表对接线端子进行接线电阻测试，确保接线电阻在规定范围内，避免接线电阻过大或过小引起的误差。

4. 检查接地连接：检查互感器的接地线是否正确连接，接地电阻是否符合规范要求，确保互感器能够正常接地。

5. 检查接线标识：检查互感器的接线端子是否正确标识，避免接线错误导致的误测。

四、安全注意事项1. 在安装、使用和接线检查过程中，应遵循相关的安全操作规程，确保人身安全。

电流互感器/电压互感器的结构原理和使用注意事项通常所说的电压互感器和电流互感器都是电磁式的，电磁式电压互感器电气文字符号是PT，电磁式电流互感器电气文字符号是CT。

电压互感器和电流互感器在电力设备中应用广泛，用途也是缺之不可的，同时也是最常见的电气设备之一。

一、互感器的结构和工作原理1.电压互感器（PT）是一种将高电压变换为低电压的电气设备，一次绕组与高压系统的一次回路并联，二次绕组则与二次设备的负载并联。

PT基于电磁感应原理工作，正常运行时其二次负载基本不变，电流很小，接近于空载状态。

一般的PT包括测量级和保护级，其基本结构为：一次线圈和二次线圈分别绕在铁心上，在两个线圈之间和线圈与铁心之间都有绝缘隔离。

电力系统用的三线圈电压互感器，除了上述的一次线圈和二次线圈外，还有一个零序电压线圈，用来接继电器。

在线路出现单相接地故障时，线圈中产生的零序电压使继电器动作，切断线路，以保护线路中的发电机和变压器等贵重设备。

2.电流互感器（CT）是一种将高压电网大电流变换为小电流的电气设备，一次绕组串联在高压系统的一次回路内，二次绕组则与二次设备的负载相串联。

CT也是基于电磁感应的原理工作，但是它的二次负载阻抗很小，接近于短路状态。

电流互感器也分为测量用与保护用两类，基本结构和PT相似，一次线圈、二次线圈分别绕在铁心上，两个线圈之间及线圈与铁心之间有绝缘隔离。

根据电力系统要求切除短路故障和继电保护动作时间的快慢，保护用电流互感器分为稳态保护用与暂态保护用两种，前者用于电压比较低的电网中，称为一般保护用电流互感器；后者则用于高压超高压线路上。

二、互感器的使用注意事项1.PT二次侧直接与电压表连接，相当于运行在变压器的空载状态，短路会引起很大的短路电流，使用中不允许短路。

电磁式互感器都有一定的额定容量，从电力网中消耗功率，成为系统的负载，存在负荷分担问题。

而PT存在的最为严重的问题是可能出现铁磁谐振：PT的铁心电感和系统的电容元件由于感抗与容抗的交换，组成许多复杂的振荡回路，如果满足一定的条件，就可能激发起持续时间较长的铁磁谐振，这种谐振现象，某些元件的电压过高危及设备的绝缘，同时可能在非线性电感元件中产生很大的过电流，使电感线圈引起温度升高，击穿绝缘，以致烧损。

零线上电流互感器的接法一、什么是零线上电流互感器零线上电流互感器是一种用于测量电路中电流大小的设备，它可以通过感应电流的变化来间接测量电路中的电流。

与常见的电流互感器不同的是，零线上电流互感器是通过将传感器的一侧接在电路的零线上，来测量电流的。

1. 接法原理零线上电流互感器的接法相对简单，只需要将电流互感器的一侧接在电路的零线上即可。

由于电路的零线是回路的一部分，所以通过感应电流的变化，就可以间接测量整个回路的电流。

2. 接法步骤需要将电流互感器的一侧接在电路的零线上。

这一步需要确保接线牢固，以免出现接触不良的情况。

同时，还需要注意接线方向的正确性，确保电流互感器的接线方向与电路中电流的流动方向一致。

接下来，将另一侧的接口连接到相应的测量设备上。

这个测量设备可以是示波器、电流表或其他测量仪器，用于读取电路中的电流数值。

3. 接法注意事项在接线过程中，需要注意以下几点：- 确保电流互感器的接线牢固，避免接触不良或接线松动。

- 注意接线的方向，确保电流互感器的接线方向与电流的流动方向一致。

- 在连接测量设备时，确保接口的稳定性和接触良好，避免影响测量结果。

三、零线上电流互感器的应用零线上电流互感器在电力系统中有着广泛的应用。

它可以帮助工程师或技术人员快速、准确地测量和监测电路中的电流。

以下是一些常见的应用场景：1. 电力系统监测：在电网运行过程中，监测各个节点的电流是必不可少的。

通过使用零线上电流互感器，可以在不断电的情况下，对电网中的电流进行实时监测和分析。

2. 故障检测：电路中的故障通常会导致电流的异常变化。

通过使用零线上电流互感器，可以快速检测并定位故障点，提高故障排除的效率。

3. 能效管理：在工业生产中，电能的消耗是一个重要的成本。

通过使用零线上电流互感器，可以对设备和系统的电能消耗进行实时监测和分析，从而优化能效管理，降低能源消耗。

4. 安全保护：电流的异常变化可能会导致设备的损坏或人身伤害。

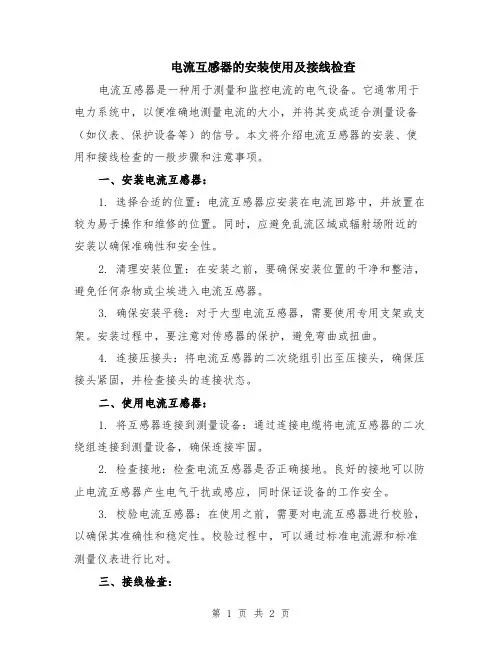

电流互感器的安装使用及接线检查电流互感器是一种用于测量和监控电流的电气设备。

它通常用于电力系统中，以便准确地测量电流的大小，并将其变成适合测量设备（如仪表、保护设备等）的信号。

本文将介绍电流互感器的安装、使用和接线检查的一般步骤和注意事项。

一、安装电流互感器：1. 选择合适的位置：电流互感器应安装在电流回路中，并放置在较为易于操作和维修的位置。

同时，应避免乱流区域或辐射场附近的安装以确保准确性和安全性。

2. 清理安装位置：在安装之前，要确保安装位置的干净和整洁，避免任何杂物或尘埃进入电流互感器。

3. 确保安装平稳：对于大型电流互感器，需要使用专用支架或支架。

安装过程中，要注意对传感器的保护，避免弯曲或扭曲。

4. 连接压接头：将电流互感器的二次绕组引出至压接头，确保压接头紧固，并检查接头的连接状态。

二、使用电流互感器：1. 将互感器连接到测量设备：通过连接电缆将电流互感器的二次绕组连接到测量设备，确保连接牢固。

2. 检查接地：检查电流互感器是否正确接地。

良好的接地可以防止电流互感器产生电气干扰或感应，同时保证设备的工作安全。

3. 校验电流互感器：在使用之前，需要对电流互感器进行校验，以确保其准确性和稳定性。

校验过程中，可以通过标准电流源和标准测量仪表进行比对。

三、接线检查：1. 检查一次侧接线：在使用电流互感器之前，应检查一次侧的接线是否牢固和正确。

检查过程中，要特别注意接线柱的松动或腐蚀。

2. 检查二次侧接线：同样地，应检查电流互感器二次侧的接线是否牢固和正确。

检查过程中，要注意接线端子的连接状态以及绝缘层是否完整。

3. 检查配套设备：除了电流互感器本身的接线，还需要检查配套设备（如测量仪表、保护设备等）的接线情况，确保其符合设计要求。

4. 进行功能测试：在接线检查完成后，还需要进行功能测试，确保电流互感器的正常工作。

测试可以通过施加标准电流来验证互感器的输出是否与预期一致。

总结：电流互感器的安装使用和接线检查是确保其正常工作和准确性的关键步骤。
