苏州默纳克控制技术有限公司Suzhou Monarch Control Technology Co.,Ltd MCTC-PES-E1扶梯可编程电子安全系统用户手册Ver 2.1首先感谢您选择MCTC-PES-E1扶梯可编程电子安全系统！MCTC-PES-E1安全系统是苏州默纳克控制技术有限公司自主研发、生产的扶梯可编程电子安全系统。

扶梯作为公共交通的重要工具，安全性能尤为重要。

MCTC-PES-E1扶梯安全系统采用双独立CPU控制，作为部件专为自动扶梯或自动人行道提供多项安全功能监视保护。

本系统满足GB/16899-2011《自动扶梯和自动人行道的制造与安装安全规范》的要求。

本手册为MCTC-PES-E1扶梯可编程电子安全系统的操作指导手册，系统安装、调试和维护人员必须接受过必要的安全及产品使用指导、具备相应经验才能进行安装调试和维护。

本手册详细介绍了MCTC-PES-E1扶梯可编程电子安全系统的组成、产品特性、安全提示、设计与安装、运行与维护、问题处理指导等环节的指引，用户在使用产品前，敬请详细阅读本手册，建议妥善保留，以备后续维保操作的参考。

注意事项为了说明产品的细节部分，本说明书中的图例有时为卸下外罩或安全遮盖物的状态。

使用本产品时，请务必按规定装好外壳或遮盖物，并按照说明书的内容进行操作。

本使用说明书中的图例仅为了说明，可能会与您订购的产品有所不同。

由于产品升级或规格变更，以及为了提高说明书的便利性和准确性，本说明书的内容会及时进行变更。

由于损坏或遗失而需要订购使用说明书时，请与本公司各区域代理商联系，或直接与本公司客户服务中心联系。

如果您使用中仍有一些使用问题不明，请与本公司客户服务中心联系。

全国统一服务电话：400-777-1260前 言 (2)第一章 安全信息及注意事项 (4)1.1安全事项 (4)1.2注意事项 (4)第二章 产品信息 (6)2.1产品介绍 (6)2.2系统组成与功能简介 (6)第三章 机械与电气安装 (9)3.1PES安全模块机械安装 (9)3.2配件安装 (10)3.3电气安装 (14)第四章 系统操作与调试 (19)4.1操作键盘使用说明 (19)4.2功能码查看、修改方法说明： (19)4.3功能参数及应用说明 (20)4.4调试应用举例 (23)第五章 故障说明及处理 (25)5.1故障说明 (25)5.2故障反应 (26)附录：版本变更记录 (27)第一章 安全信息及注意事项1.1安全事项表1-1 安全事项注意危险危险注意危险危险注意危险1.2 注意事项1.2.1、使用寿命本系统设计寿命为15年，为保证正常使用及安全，需要对使用期限10年（自出厂之日起计算）左右的产品进行更换，或发回厂家进行检修。

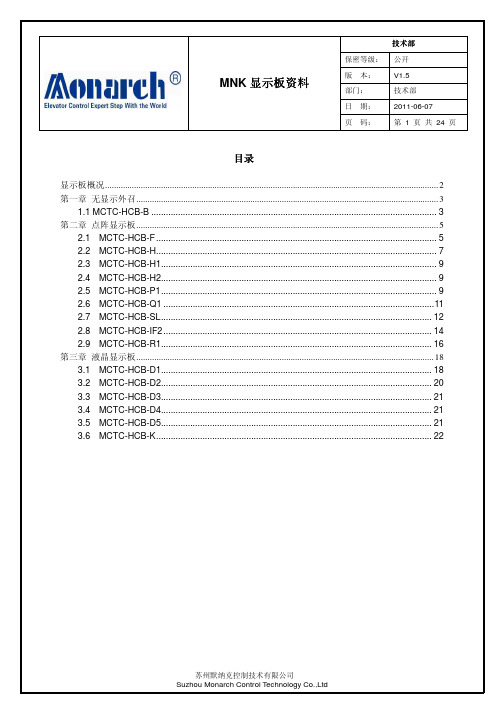

版本：V1.5MNK显示板资料部门：技术部日期：2011-06-07页码：第 1 页共24 页目录显示板概况 (2)第一章无显示外召 (3)1.1 MCTC-HCB-B (3)第二章点阵显示板 (5)2.1 MCTC-HCB-F (5)2.2 MCTC-HCB-H (7)2.3 MCTC-HCB-H1 (9)2.4 MCTC-HCB-H2 (9)2.5 MCTC-HCB-P1 (9)2.6 MCTC-HCB-Q1 (11)2.7 MCTC-HCB-SL (12)2.8 MCTC-HCB-IF2 (14)2.9 MCTC-HCB-R1 (16)第三章液晶显示板 (18)3.1 MCTC-HCB-D1 (18)3.2 MCTC-HCB-D2 (20)3.3 MCTC-HCB-D3 (21)3.4 MCTC-HCB-D4 (21)3.5 MCTC-HCB-D5 (21)3.6 MCTC-HCB-K (22)版 本： V1.5 部门： 技术部 日 期： 2011-06-07 MNK 显示板资料页 码：第 2 页 共 24 页显示板概况名称名称 特性特性尺寸尺寸（（mm mm））无显示外召无显示外召MCTC-HCB-B 无显示外招70*84 点阵显示板点阵显示板 MCTC-HCB-F 横显点阵（红色） 144*70*18 MCTC-HCB-H 点阵(红色) 144*70*18 MCTC-HCB-H1 点阵（蓝色） 144*70*18 MCTC-HCB-H2 点阵（橙色） 144*70*18 MCTC-HCB-Q1 迷你点阵（红色） 74*67*10 MCTC-HCB-P1 七段码显示板（红色） 144*70*18 MCTC-HCB-SL 楼层单位显示板（红色） 245*55 MCTC-HCB-IF2 圆形点阵显示板(橙色) 100*70*10 MCTC-HCB-R1 超薄显示板（红色） 144*70*10 MCTC-HCB-R2 超薄显示板（橙色）144*70*10 液晶显示板液晶显示板 MCTC-HCB-D1厅外段码液晶158*70*18 MCTC-HCB-D2（蓝底白字） 厅外超薄段码液晶 144*70*10 MCTC-HCB-D3（黑底黄字） 厅外超薄段码液晶 144*70*10 MCTC-HCB-D4（黑底白字） 厅外超薄段码液晶 144*70*10 MCTC-HCB-D5 轿内段码液晶 139*100*23 MCTC-HCB-K 蓝底白字单色液晶194*109*20版本： V1.5 部门： 技术部日 期： 2011-06-07 MNK 显示板资料页 码：第 3 页 共 24 页第一章 无显示外召1.1 MCTC-HCB-B 1．实物图图2-1-1 MCTC-HCB-F实物图2. 尺寸图2-1-2 MCTC-HCB-F 功能说明版本： V1.5 部门： 技术部 日 期：2011-06-07 MNK 显示板资料页 码：第 6页共24页超高亮红色点阵。

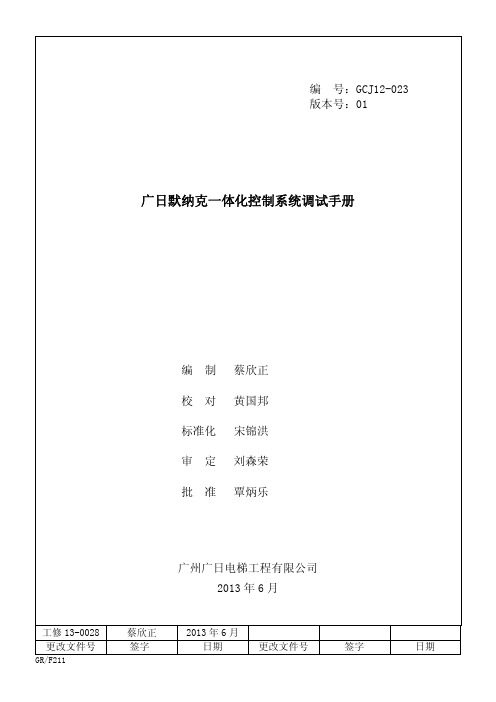

编 号：GCJ12-023版本号：01广日默纳克一体化控制系统调试手册编 制 蔡欣正校 对 黄国邦标准化 宋锦洪审 定 刘森荣批 准 覃炳乐广州广日电梯工程有限公司2013年6月工修13-0028 蔡欣正 2013年6月更改文件号 签字 日期 更改文件号 签字 日期说明：本使用说明所列的全部内容仅适用于广日工程改造默纳克控制系统调试。

目 录（一） 调试操作面板操作说明 (2)（二） 电机自学习说明 (6)（三） 电梯调试 (7)（四） 功能参数表说明（其中F1~F6，F8为主要参数，其余无必要不需更改） (12)（五） 功能参数说明 (23)（六） 故障说明 (37)图1-1-1 操作面板示意1.调试操作面板操作说明1.1 操作面板的外观及各功能区说明操作面板外观如图1-1-1： ¾ 功能指示灯说明：RUN 灯亮时表示NICE3000电梯一体化控制器处于运转状态。

LOCAL/REMOT 保留。

FWD/REV 电梯上下行指示灯：灯亮表示电梯下行，灯灭表示电梯上行。

TUNE/TC 调谐指示灯，灯亮表示处于调谐状态。

¾ 数码显示区：5位LED 显示，可显示运行速度、母线电压等参数。

¾ 单位指示灯说明：所点亮指示灯所对应的单位既表示数码显示区所显示数值的单位，当两灯同时亮时表示两灯下方中间处的单位值。

Hz 频率单位 A 电流单位 V 电压单位 RPM 转速单位 %百分数¾ 操作面板键盘按钮说明：按键 名称 功能PRG 编程键 一级菜单的进入和退出，快捷参数删除 ENTER 确认键 逐级进入菜单画面、设定参数确认 ∧ 递增键 数据或功能码的递增 ∨ 递减键 数据或功能码的递减>> 移位键 在停机状态和运行状态下，可以循环选择LED 的显示参数；在修改参数时，可以选择参数的修改位 RUN运行键 在键盘操作方式下，用于启动运行STOP/RESET 停止/复位 键盘操作运行状态时，按此键可用于停止运行操作；故障报警状态时，可用来复位操作QUICK 快捷键进入或退出快捷菜单的一级菜单 MF.K多功选择能键故障信息的显示与消隐1.1.4小键盘的功能及使用说明小键盘由3位数码管与3位按键组成，主要负责主控板MCB控制器的信息显示，以及简单的命令输入。

THIS DRAWING CONTAINS INFORMATION THAT IS PROPRIETARY TO MOLEX ELECTRONIC TECHNOLOGIES, LLC AND SHOULD NOT BE USED WITHOUT WRITTEN PERMISSIONIPASS SAS 2.1 26CKTGUIDE HOUSING ASSEMBLY 1 DEGREE, MULTIPORT PRODUCT CUSTOMER DRAWINGDOCUMENT NUMBERDOC TYPE DOC PART REVISIONCURRENT REV DESC: OBSOLETED PART NO.EC NO:632260DRWN:RPRABHUM 2020/02/05CHK'D:GGA 2020/02/28APPR:GGA2020/02/28INITIAL REVISION:DIMENSION UNITSSCALEmm1.5:1GENERAL TOLERANCES (UNLESS SPECIFIED)MMINCH 4 PLACES ±±3 PLACES ±±2 PLACES ±0.13±1 PLACE±0.25±CONDUCTIVE ZONE,GUIDE RAIL SIDE76.7979.7910.607.70IO BRACKET WINDOW1.TYP.1.00R TYP.2.00R NOTES:1. REF. PCI EXPRESS CARD ELECTROMECHANICAL SPECIFICATION, REV 1.0a FOR BRACKET WINDOW LOCATION.2. PCB AND BRACKET SHOWN FOR REFERENCE ONLY.3. REF. SD-111048-100 FOR KEY POSITIONS4. GUIDE HOUSING MOUNTING THREAD= M2 X 0.40, SEE SHEET 3 FOR SCREW LENGTH + TORQUE SPEC.5. PLATE GROUND PAD WITH EMERSION SILVER OR GOLD.6. MATERIAL:GUIDE HOUSING - ZINC DIECAST, NICKEL PLATED COVER - STAINLESS STEEL7. THIS PRODUCT MEETS THE RESTRICTION OF HAZARDOUS SUBSTANCES IN ELECTRICAL AND ELECTRONIC EQUIPMENT (RoHS) DIRECTIVE (2002/95/EC)8. GUIDE HOUSING PEGS FOR ALIGNMENT ONLY, DO NOT SOLDER.9. THIS GUIDE HOUSING ASSEMBLY IS UNIVERSAL FOR SAS 2.1 AND SAS 2.0 CABLE ASSEMBLIES.PCBPORT1PORT2PORT3PORT4KEY #4SHOWN. IO BRACKET4 PORT3BA(2)77.25REF. SHEET 3 FOR GROUND PAD ALLEY LAYOUT INFORMATIONREF. SD-75586-001 FOR RECEPTACLE AND PCB LAYOUT INFORMATIONGROUND PAD FOR 4 PORT GUIDE RAIL81.25(MIN CENTER TO CENTER RAIL SPACING USING M2X0.4 FLAT HEAD OR BUTTON HEAD SCREWS)5.1.00°GUIDE ASSYANGLED 1 DEGREE8.957.13NOMINAL19.71BBEHIND GUIDE RAIL FLANGE16.8018.67(4)2.50⌀(2)1.55⌀⌖⌀0.05ⓁA B⌖⌀0.05ⓁA B6.009.61(2)1.00R 82.00TYP19.017.011.2719.0174.7976.2680.00(2)15.00(2)6.0024.1728.3730.48SAS 2.1 KEYWAY IN KEY #5 POSITIONPART NUMBERPORT SIZE KEYS (S)PORT 1KEYS (S)PORT 2KEYS (S)PORT 3KEYS (S)PORT 4IDENTIFIERS11104903174 2.4 2.4 2.4 2.4SAS OUT PORT/END DEVICE111049031844.64.64.64.6SAS IN PORT/END DEVICEKEY #7 CLKEY #6 CL KEY #5 CL KEY #4 CL KEY #3 CL KEY #2 CL KEY #1 CL12.004.802.401B2BC3CD4DE5EF6F78910IPASS SAS 2.1 26CKTGUIDE HOUSING ASSEMBLY 1 DEGREE, MULTIPORT PRODUCT CUSTOMER DRAWINGDOCUMENT NUMBERDOC TYPE DOC PART REVISIONDIMENSION UNITSSCALEmm 1.5:1GENERAL TOLERANCES (UNLESS SPECIFIED)MMINCH 4 PLACES ±±3 PLACES ±±2 PLACES ±0.13±1 PLACE±0.25±CURRENT REV DESC: OBSOLETED PART NO.EC NO:632260DRWN:RPRABHUM 2020/02/05CHK'D:GGA 2020/02/28APPR:GGA2020/02/28INITIAL REVISION:THIS DRAWING CONTAINS INFORMATION THAT IS PROPRIETARY TO MOLEX ELECTRONIC TECHNOLOGIES, LLC AND SHOULD NOT BE USED WITHOUT WRITTEN PERMISSIONPORT 1PORT 22 PORTIO BRACKET WINDOW1.CONDUCTIVE ZONE GUIDE RAIL SIDE10.607.7038.7641.76TYP.1.00R TYP.2.00R B16.80(2)1.55⌀(4)2.50⌀A17.7438.24⌖⌀0.05ⓁA B ⌖⌀0.05ⓁA B43.22(MIN CENTER TO CENTER RAIL SPACINGUSING M2X0.4 FLAT HEAD OR BUTTON HEAD SCREWS)REF. SD-75586-001 FOR RECEPTACLE AND PCB LAYOUT INFORMATIONGROUND PAD FOR 2 PORT GUIDE RAIL1.2719.0136.7639.2241.9743.97PART NUMBERPORT SIZE KEYS (S)PORT 1KEYS (S)PORT 2IDENTIFIERS11104903142 2.4 2.4SAS OUT PORT/END DEVICE111049031524.64.6SAS IN PORT/END DEVICE5.6.0015.0024.1728.3730.48AABBCCDDEECURRENT REV DESC: OBSOLETED PART NO.EC NO:632260DRWN:RPRABHUM 2020/02/05CHK'D:GGA 2020/02/28APPR:GGA2020/02/28INITIAL REVISION:DIMENSION UNITSSCALEmm 1.5:1GENERAL TOLERANCES (UNLESS SPECIFIED)MMINCH 4 PLACES ±±3 PLACES ±±2 PLACES ±0.13±1 PLACE±0.25±THIS DRAWING CONTAINS INFORMATION THAT IS PROPRIETARY TO MOLEX ELECTRONIC TECHNOLOGIES, LLC AND SHOULD NOT BE USED WITHOUT WRITTEN PERMISSIONIPASS SAS 2.1 26CKTGUIDE HOUSING ASSEMBLY 1 DEGREE, MULTIPORT PRODUCT CUSTOMER DRAWINGDOCUMENT NUMBERDOC TYPE DOC PART REVISIONDETAIL A SCALE 4:1AAB16.8019.2220.2122.96REF. SD-75586-001 FOR RECEPTACLE AND PCB LAYOUT INFORMATIONGROUND PAD FOR 1 PORT GUIDE RAIL17.7424.966.0015.0024.1728.3730.4824.21(MIN CENTER TO CENTER RAIL SPACINGUSING M2X0.4 FLAT HEAD OR BUTTON HEAD SCREWS)5.CONDUCTIVE ZONE GUIDE RAIL SIDEIO BRACKET WINDOW1.10.607.7019.7422.74TYP.2.00R TYP.1.00R 9.613.80(3)2.40(3)1.50PART NUMBERPORTSIZEKEYS (S)IDENTIFIERS11104903111 2.4SAS OUT PORT/END DEVICE11104903121 4.6SAS IN PORT/END DEVICE 111049031314SAS UNIVERSAL PORT1 PORTPCB THICKNESS SCREW LENGTH TORQUE (IN LBS)1.6 ( .063 " )5mm 2.32.38 ( .093 ")6mm 2.33.2 ( .125 ")6mm 2.3X+4mm MAX2.3AAB BCCDDEE2.50⌀1.55⌀⌖⌀0.05ⓁA B ⌖⌀0.05ⓁA B。

页码图纸名称A 封面B 明细表C 修订记录表P01P02P03P04P05图号MU11001VA 序号1234明细表5678版本910D 器件代号表E 工艺标准MU11001VA 接口板插件布置图 A B C D E F ABCDEF111213141516171819P05A P06P06A P08P09P11P12P13P14接口板接线图1接口板接线图2接口板出柜插件表及控制柜端子图 ARD 应急应急平层装置(380V)回路图检修回路图轿顶控制回路图对讲，警铃，应急灯1无机房照明回路图并联回路图 轿顶箱插件表MU11001VA MU11001VA MU11001VA MU11001VA MU11001VA MU11001VA MU11001VA MU11001VA MU11001VA MU11001VA MU11001VA MU11001VA MU11001VA MU11001VA 页码版本图纸名称图号序号20212223MU11001VA MU11001VA MU11001VA MU11001VA P15P16P17P18无机房限速器电动操作回路图有机房照明回路图无机房380V 电源供电回路及抱闸回路图同步机UCMP 原理图24MU11001VA P2025MU11001VA P2126MU11001VA P2227P2328MU11001VA P2429MU11001VA P2530MU11001VA 线缆接线总装图3132MU11001VA MU11001VA MU11001VA P07有机房220V 电源供电回路及抱闸回路图无机房220V 电源供电回路及抱闸回路图P10ARD 应急应急平层装置(220V)回路图A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A AP2735MU11001VA 36机房布线图轿厢布线图底坑布线图MU11001VA MU11001VAA A异步机UCMP 原理图有机房控制回路图 无机房控制回路图有机房380V 电源供电回路及抱闸回路图MU11001VA井道布线图MU11001VA P2634轿顶布线图MU11001VA A P28P19同步机单开门安全回路图 异步机与双门安全回路图33对讲，警铃，应急灯2P17A MU11001VA A修订记录表图 号版 本修 订 人修订内容及原因MU11001VA 页 码0新归档修订日期2017-04-18AB C D E F ABCDEFMU11001VAA新归档2017-05-05代号位置含 义1BFS HTW 缓冲器开关1 DM CAR 门机马达LSU HTW 上限位开关TCIU CAR 轿顶检修上行按钮2BFS HTW 缓冲器开关2 DOB1CAR 门1开门指令TES CAR 轿顶急停按钮DOB2CAR 门2开门指令LWO CAR 超载开关TOCL CAR 轿顶检修照明灯ALB CAR 警铃按钮DS HTW 层门锁电气联动开关LWX CAR 满载开关TUR1 CAR 轿顶插座AC220V ATS CAR 司机/自动转换开关DZD CAR 下平层感应器MCB CTR 主控制板TRF CTR 控制变压器BM CTR 抱闸线圈 DZU CAR 上平层感应器MES CTR 急停按钮ECB CAR 警铃MES-2 MR ECL CAR 轿厢应急照明EDP1CAR 门1光幕EDP2CAR门2光幕NSB CAR 司机直达开关BYCTR 抱闸接触器OLT1 HTW 门1开门到位EIS CTR紧急电动运行继电器OLT2 HTW 门2开门到位F CAR 轿内风扇OS HTW 限速器电气开关PES1 HTW 底坑检修箱急停按钮CCB CAR 指令分配板QF CTR 空气开关PES2 HTW 底坑开关盒急停按钮 CAR NULL 轿厢CES CAR 轿内急停开关PFR CTR 相序继电器CTR NULL 控制柜CIS CTR PG MR编码器(曳引机)MR NULL 主机CLI CAR 轿内照明PLI HTW 底坑照明灯HTWNULL 井道PLSHTW 底坑照明开关CLIS CAR 轿内照明开关FIRS2CAR 消防员开关(操纵箱) PUR HTW 底坑插座FLSD HTW 下极限开关CLT1CAR 门1关门到位FLSU HTW 上极限开关RCS MR 夹绳器电气开关CLT2CAR 门2关门到位FS CAR 轿内风扇开关CHM CAR 语音报站器GS CAR 轿门锁开关CTB CAR 轿顶控制板GTS HTW 限速器张紧轮断绳开关DBR CTR 制动电阻HCB HTW 楼层显示板DCB1CAR 门1关门指令DCB2CAR 门2关门指令ISS CAR 独立运行开关SOS CTR 安全钳动作电气开关DDB CTR 紧急电动运行下行按钮SW CTR 运行接触器DDCB CAR 关门延时按钮LIH HTW 井道照明TA CTR 大端子LIHS HTW 井道照明开关TB CTR 小端子DLS1 HTW 下一级强迫减速TCI CAR 轿顶检修旋钮DLS2HTW 下二级强迫减速LPT CAR 到站钟TCIB CAR 轿顶检修公用按钮DLS3 HTW 下三级强迫减速LSD HTW 下限位开关TCID CAR 轿顶检修下行按钮RS CTR 强制检修继电器UDB CTR 紧急电动运行上行按钮ULS1 HTW 上一级强迫减速ULS2HTW 上二级强迫减速S1 CTR 检修回路端子SS1CTR 轿顶安全回路端子SS2 CTR 井道安全回路端子盘车手轮急停按钮MES-1 CTR 高台急停按钮紧急电动运行开关FX CTR 封星接触器FU CTR 熔断器ABC DEFABC D E F ULS3HTW 上三级强迫减速代号位置含 义代号位置含 义代号位置含 义TLS CAR 轿顶照明开关CZ CTR 控制柜插座 CTRL CTR 控制柜照明灯RRD HTW 限速器远程释放线圈RRB CTR 限速器远程释放按钮RTB CTR 限速器远程动作按钮RTD HTW 限速器远程动作线圈SD HTW 防过流二极管VDR HTW 压敏电阻SWP CTR 开关电源MDBU CTR 制动单元QFB CTR 漏电保护开关MTS MR马达过热时保护SGS CAR 辅门锁开关UCMPCTR轿厢意外移动保护装置NICE3000new电气原理图工艺标准：1.电源等级命名规则：380V动力电源在主空气开关前级的三相五线命名为R、S、T、N、PE。

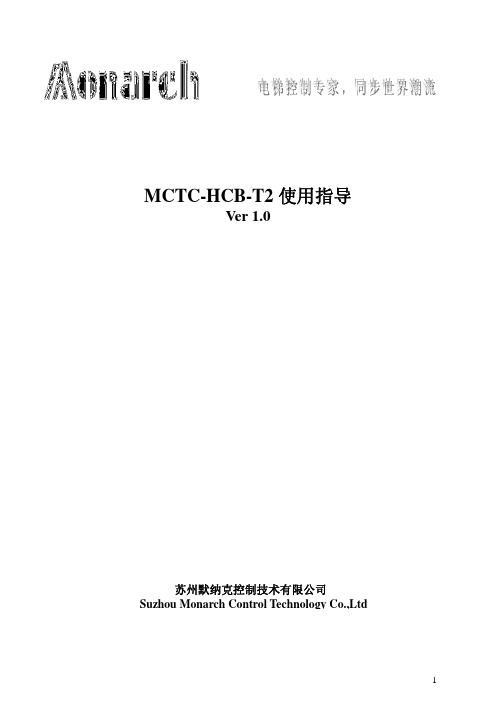

苏州默纳克控制技术有限公司Suzhou Monarch Control Technology Co.,Ltd MCTC-HCB-T2使用指导Ver 1.0一、 概述：宽屏7寸TFT液晶图片机，高分辩率显示板，显示面积大，色彩亮丽。

可对界面中的图片大小及色彩、文字显示内容、显示箭头等子显示模块进行编辑、更新，满足广大客户各种个性需求。

¾分辨率：800*480¾外形尺寸：188mm*133mm*27.7mm；显示区域尺寸：154.08mm*85.92mm¾通讯方式：485通讯；电源：24VDC¾显示方式：兼容横显竖显，支持中英文双语显示¾标配56楼层服务、消防、检修、锁梯、满载显示功能¾图片更新工具：专用图片编辑软件 & 普通U盘，可对图片、任何文字显示内容、显示箭头进行编辑、更新¾MCTC-HCB-T2接口与MCTC-HCB-T1保持一致¾配黑色外罩一体销售，利于安装，美观大方二、 实物图及尺寸图：图1 正面图图2 背面图图3 整体尺寸图三、 端子定义：¾ 输入输出端子定义：引脚定义端子 功能1 2 34J5 上行召唤按钮输入 +24V +24V 上行按钮输入 按钮灯输出 J7 下行召唤按钮输入 +24V +24V 上行按钮输入 按钮灯输出 J8 锁梯输入消防输入锁梯输入 +24V+24V消防输入CN1 电源、通讯端子 +24VMOD+ MOD- COMCN2USB 接口图片机内部数据更新端口J5，J7端子接线示意图如下：J8锁梯/消防接线示意图如下：¾ CN3：程序烧录端口；¾ ISP ：程序烧录短接端子：烧录程序时需短接1（焊盘为方形者）、2脚； ¾ 功能设置键：S1----移位、确认键；S2----移位、增值键；S3----移位、减值键。

四、 功能设置说明：按下按键S1，进入功能设置主界面。

HCB 板安装指导HCB 板781380G01 安装指导标题页数1 总则22 电气安全23 替换电路板733473G01 为781380G0133.1 检查原板设置43.2 更换HCB 板44 HCB 板调试64.1 设置驱动型号64.2 设置驱动参数64.3 设置MLB 参数（如有需要）74.4 调整测速计的测试电位计74.5 检查MXTORQ84.6 检查旋转编码器极性84.7 检查测速计极性84.8 旋转编码器相角初始化94.9 设置称重104.10 井道初始化114.11 精调旋转编码器相角115 精调125.1 驱动调整及检查(速度控制)125.2 起动135.3 过速起动或倒溜135.3.1 准备工作135.3.2 平衡误差参数135.3.3 钢丝绳重量参数145.3.4 起动转矩参数145.3.5 设置起动延时及P 系数参数回初值145.4 平层155.4.1 平层距离156 测试156.1 曳引测试156.2 缓冲器测试15©2002通力公司AM-11.65.020-KCCHCB 板安装指导标题页数6.3 在HCB 板MEAS 测试点测量马达电流16附录1.恢复初始设置17附录2.故障排除17附录3.蜂鸣器报警20附录4.马达与旋转编码器信息20附录5.MX18/Q1 马达K TC 系数值(菜单6_6)21附录6.参数表22 1 总则1.1 指导的有效性本指导对HCB 板781380G01 有效(参数6_0 值必须是2010)。

它描述了驱动模块V3F18 和V3F25 中使用的HCB 板的安装、调试及更换方法。

1.2 用户界面操作的一般步骤6_99 save 将电梯切换到RDF 运行以后才能进入驱动菜单(6_)。

是找到合适的设定值后，保存参数(菜单6_99)。

2 电气安全参照AM-01.03.002“在电梯上作业遵守5 项电气安全方针”。

此 5 项安全方针是为在电梯上安装、维修、保养和改造工作设计的。

电梯控制专家同步世界潮流MCTC-GCB-A使用说明V1.01苏州默纳克控制技术有限公司Suzhou Monarch Control T echnology Co.,Ltd.目录一、特性 (1)二、功能概述 (1)三、群控板规格及安装配线 (1)四、详细功能表 (3)五、功能码详细说明 (7)六、典型应用 (10)一、特性实现3~5台电梯的群控，最大层数为31层，因此适应范围很广，能够满足绝大多数用户的需求。

提供2种厅外召唤信号的分配模式：以等待时间最小为原则的时间优先模式和以模糊逻辑控制为基础的效率优先模式。

群控板与单梯主控板之间的信号传递采用CAN-BUS的串行通信方式，能够实现数据高速、可靠地传送。

自动切除非正常运行电梯。

如果系统发现某台电梯在收到分配到的召唤信号后长时间不响应，就会自动切除该台电梯，重新分配召唤。

群控板出现故障或掉电时，群控系统中的各电梯自动切为单梯运行；当群控板恢复时，若系统中各梯满足群控条件，能自动恢复群控功能。

配备通用调试键盘，使调试简单方便。

可选配液晶显示。

可选配IE卡，使其具备以太网通讯功能。

配套的上位机监控调试软件。

二、功能概述2.1 群控分配原则：A按等待时间最小进行外召呼梯分配。

外召召唤分配的主要原则是以等待时间最小为主，适当考虑轿厢载重等因素。

B 以模糊逻辑控制为基础的效率优先分配方式。

除计算等待时间外，还要综合分析轿厢载重、客流量等以决定最优分配方式。

C 节能运行。

在等待时间可接受的范围内，厅外召唤将尽可能分配给正在运行且具有运载能力的电梯，而使空闲梯继续待梯以节约能源。

2.2 密码保护功能。

客户可根据需要设定密码以保护群控参数不被其他人修改。

功能在群控板FP-00功能码中实现。

2.3 群控分组功能。

如果群控分组功能有效，客户可根据需要设定其中一段或两段时间将某梯分到其中一组，而在其它时间则按正常方式分配。

每一组可设置各自的服务层、集选方式等，从而可以最大程度地利用电梯资源，实现最优控制。
