西门子触摸屏选型手册

使用 TIA 博途软件进行工程组态SIMATIC HMI机器可视化的最佳选择效率达到新高度/fom生产效率新基准，打造可持续性竞争优势高效工程，成就创新瑞士 Solinaut 公司是一家工程服务与自动化解决方案提供商，凭借与西门子的密切合作以及西门子性能卓越的 TIA 博途系统，致力于显著提高客户的经济效益。

由于 TIA 博途工程组态系统中，只需一步操作即可创建多个参数，而且所有块都保存在系统的各个库中，极大缩短了程序员的开发时间。

因此，Solinaut 只需重点关注自动化解决方案中的数据直观清晰显示问题即可。

正是基于以上优势，该公司才能为客户量身定制不同的解决方案。

Altendorf 奶酪制品厂作为他们的主要客户，从中获益匪浅。

视觉的盛宴—奶酪的美味需要亲自品尝，方能感受其魅力随着全球市场竞争的日益激烈，许多与 Altendorf 奶酪制品厂相似的企业开始使用自动化系统。

一方面，自动化系统可充分发掘设备或工厂在整个生命周期内的潜能，显著降低生产能耗。

另一方面，这种系统操作直观易用，产品质量一目了然。

正是基于以下优势，系统集成商 Solinaut 为 Altendorf 奶酪制品厂定制的专业可视化解决方案才能获得巨大成功：•在流程图中集成各种特定的画面模板，极大简化了操作员的操作过程•使用滑入窗口和弹出窗口，实现各种功能快速访问•集成更多控件，支持远程维护。

如今，乳制品厂对自动化系统的投资回报已初见成效。

生产时间也仅为过去的一半，能源与生产用水量同时也获得了显著降低。

公司负责人 Erich Keller 对工厂的未来发展充满信心。

更多资讯，敬请访问：/hmi-video-altendorf2SIMATIC HMI — 智能界面 (sm@rt interface)作为人机对话的唯一接口，HMI 解决方案可实现完美的交互且优势彰显：• 高生产力 — 竞争力大幅提升• 高效率 — 成本显著降低• 高利用率 — 时间大幅缩短色彩绚丽的人机界面操作设备根据应用，选择最佳 HMI 设备！故障安全和信息安全保护投资和知识产权以及安全的操作！轻松便捷的设备调试测试与维护更为轻松快捷！3从设备可视化到高性能的 SCADA 系统，TIA 博途中集成有SIMATIC WinCC 和其它高效工具，可涵盖工程组态与可视化软件的所有功能，实现与所有性能等级应用的无缝衔接！SIMATIC WinCC Basic 软件：对精简面板的控制功能进行了优化，适用于简单解决方案。

SIMATIC HMI操作设备第二代精简系列面板操作说明Siemens AGDivision Digital Factory Postfach 48 4890026 NÜRNBERG A5E33293255-ABⓅ 11/2016 本公司保留更改的权利Copyright © Siemens AG 2016. 保留所有权利法律资讯警告提示系统为了您的人身安全以及避免财产损失，必须注意本手册中的提示。

人身安全的提示用一个警告三角表示，仅与财产损失有关的提示不带警告三角。

警告提示根据危险等级由高到低如下表示。

危险表示如果不采取相应的小心措施，将会导致死亡或者严重的人身伤害。

警告表示如果不采取相应的小心措施，可能导致死亡或者严重的人身伤害。

小心表示如果不采取相应的小心措施，可能导致轻微的人身伤害。

注意表示如果不采取相应的小心措施，可能导致财产损失。

当出现多个危险等级的情况下，每次总是使用最高等级的警告提示。

如果在某个警告提示中带有警告可能导致人身伤害的警告三角，则可能在该警告提示中另外还附带有可能导致财产损失的警告。

合格的专业人员本文件所属的产品/系统只允许由符合各项工作要求的合格人员进行操作。

其操作必须遵照各自附带的文件说明，特别是其中的安全及警告提示。

由于具备相关培训及经验，合格人员可以察觉本产品/系统的风险，并避免可能的危险。

按规定使用Siemens 产品请注意下列说明：警告Siemens 产品只允许用于目录和相关技术文件中规定的使用情况。

如果要使用其他公司的产品和组件，必须得到 Siemens推荐和允许。

正确的运输、储存、组装、装配、安装、调试、操作和维护是产品安全、正常运行的前提。

必须保证允许的环境条件。

必须注意相关文件中的提示。

商标所有带有标记符号 ® 的都是西门子股份有限公司的注册商标。

本印刷品中的其他符号可能是一些其他商标。

若第三方出于自身目的使用这些商标，将侵害其所有者的权利。

西门子选型手册16ES7?212-1AB23-0XB0CPU（8I/6O）晶体管输出26ES7?212-1BB23-0XB0CPU??(8I/6O）?继电器输出36ES7?212-1AB23-0XB8CPU（8I/6O）晶体管输出?CN46ES7?212-1BB23-0XB8CPU??(8I/6O）?继电器输出?CN56ES7?214-1AD23-0XB0CPU（14I/10O）晶体管输出66ES7?214-1AD23-0XB8CPU（14I/10O）晶体管输出?CN76ES7?214-1BD23-0XB0CPU（14I/10O）继电器输出86ES7?214-1BD23-0XB8CPU（14I/10O）继电器输出??CN96ES7?214-2AD23-0XB0CPU224XP（14DI/10DO，2AI,1AO）?晶体管输出? 106ES7?214-2BD23-0XB0CPU224XP?（14DI/10DO，2AI,1AO）继电器输出116ES7?214-2AD23-0XB8CPU224XP?（14DI/10DO，2AI,1AO）晶体管输出126ES7?214-2BD23-0XB8CPU224XP?（14DI/10DO，2AI,1AO）继电器输出136ES7?216-2AD23-0XB0CPU??(?24I/16O?)?晶体管输出146ES7?216-2BD23-0XB0CPU（24I/16O）继电器输出156ES7?216-2AD23-0XB8CPU??(?24I/16O?)?晶体管输出?CN166ES7?216-2BD23-0XB8CPU（24I/16O）继电器输出?CN176ES7?221-1BF22-0XA08点24VDC输入186ES7?221-1BF22-0XA88点24VDC输入?CN196ES7?221-1BH22-0XA016点24VDC输入206ES7?221-1BH22-0XA816点24VDC输入?CN216ES7?222-1HF22-0XA08点继电器输出226ES7?222-1HF22-0XA88点继电器输出?CN236ES7?222-1BF22-0XA08点24VDC输出246ES7?222-1BF22-0XA88点24VDC输出?CN256ES7?223-1PH22-0XA08入8出模块?继电器输出266ES7?223-1PH22-0XA88入8出模块?继电器输出?CN 276ES7?223-1PL22-0XA016入16出模块?继电器输出286ES7?223-1PL22-0XA816入16出模块?继电器输出?CN 296ES7?223-1HF22-0XA04入4出模块?继电器输出306ES7?223-1HF22-0XA84入4出模块?继电器输出?CN 316ES7?223-1BF22-0XA04入4出24VDC326ES7?223-1BF22-0XA84入4出24VDC??CN336ES7?223-1BH22-0XA08入8出24VDC346ES7?223-1BH22-0XA88入8出24VDC?CN356ES7?223-1BL22-0XA016入16出24VDC366ES7?223-1BL22-0XA816入16出24VDC??CN376ES7?231-0HC22-0XA04入模拟量模块386ES7?231-0HC22-0XA84入模拟量模块?CN396ES7?235-0KD22-0XA04入1出模拟量模块406ES7?235-0KD22-0XA84入1出模拟量模块?CN416ES7?232-0HB22-0XA02出模拟量模块426ES7?232-0HB22-0XA82出模拟量模块?CN436ES7?277-0AA22-0XA0PROFIBUS-DP模块446ES7?272-0AA30-0YA0TD?200显示设定单元456ES7?901-3CB30-0XA0计算机编程电缆及软件466ES7?291-8GF23-0XA0EEPROM?64K?476ES7?291-8BA20-0XA0电池486ES7?290-6AA20-0XA0?扩展转接电缆??米496ES7?231-7PD22-0XA04路热电耦模块506ES7?231-7PD22-0XA84路热电耦模块?CN?516ES7?231-7PB22-0XA02路热电阻模块526ES7?231-7PB22-0XA82路热电阻模块?CN536GK7243-1EX00-0XE0以太网通讯卡?西门子可编程SIEMENS?S7-300系列序号型号描述16ES7?312-1AE13-0AB0CPU312,16KRAM,?MAX?256DI/O,64AI/O,MMC26ES7?312-5BE03-0AB0CPU312C,32KRAM,?本机10I/6O，256DI/O,64AI/O,40PIN36ES7?313-5BF03-0AB0CPU313C,64KRAM,MAX?1016DI/O,253AI/O，2个40PIN<,?/P>46ES7?313-6CF03-0AB0CPU313C-2DP,64KRAM,MAX?8192DI/O,512AI/O，40PIN 56ES7?314-1AG13-0AB0CPU314,48KRAM,MAX1024DI/O,256AI/O,MMC66ES7?314-6BG03-0AB0CPU314,?96KRAM,MAX1024DI/O,256AI/O,MMC96ES7?314-6CG03-0AB06ES7?315-2AG10-0AB06ES7?307-1BA00-0AA0CPU314C-2DP,96KRAM,MAX8192DI/O,512AI/O,2个40PIN CPU315-2DP,128KRAM,MAX16384DI/O,1024AI/O,MMCS7-300电源DC24V,2A106ES7?307-1EA00-0AA0S7-300电源DC24V,5A116ES7?307-1KA01-0AA0S7-300电源DC24V,10A126ES7?321-1BL00-0AA0数字输入模块32点入,DC24V136ES7?321-1BH02-0AA0数字输入模块16点入,DC24V146ES7?321-1FF01-0AA08点120V/230VAC??输入156ES7?322-1BL00-0AA0数字输出模块32点出,DC24V,166ES7?322-1HF01-0AA0数字输出模块8点继电器出,AC220V,2A176ES7?322-1BH01-0AA0数字输出模块16点出,DC24V,186ES7?322-1HH01-0AA0数字输出模块16点继电器输出2A196ES7?322-1FH00-0AA0数字输出模块16点输出206ES7?323-1BH01-0AA0数字输入/输出模块,8入/8出,DC24V,216ES7?323-1BL00-0AA0数字输入/输出模块,16入/16出,DC24V,226ES7?331-7KF02-0AB0模拟量输入模板,8通道,0~10V,4~20MA236ES7?331-7KB02-0AB0模拟量输入模板,2通道246ES7?332-5HD01-0AB0模拟量输出模板,4通道,0~10V,4~20mA256ES7?332-5HB01-0AB0模拟量输出模板,2通道266ES7?340-1AH02-0AE0点对点通讯模板,CP340-1A,带RS232C口276ES7?340-1AH01-7BA0CP340软件手册286ES7?340-1CH02-0AE0点对点通讯模板,CP340-1C,带RS485口296ES7?350-1AH03-0AE0单通道计数模块(FM350-1)306ES7?350-1AH00-7BG0FM350-1组态软件手册316ES7?350-2AH00-0AE08通道计数模块（FM350-2）376ES7953-8LF20-0AA06ES7953-8LG11-0AA06ES7953-8LJ20-0AA06ES7953-8LL20-0AA06ES7953-8LM20-0AA06ES7?971-1AA00-0AA0MMC?64KMMC?128KMMC?512KMMC?2MMMC?4M后备电池,,1Ah(CPU313,314用)386ES7?392-1AJ00-0AA0前连接器,20针396ES7?392-1AM00-0AA0前连接器,40针406ES7?390-1AE80-0AA0导轨,480mm416ES7?390-1AF30-0AA0导轨,530mm426ES7?390-1AJ30-0AA0导轨,830mm436ES7?360-3AA01-0AA0中央模板接口模板446ES7?361-3CA01-0AA0扩展模板接口模板456ES7?365-0BA01-0AA0接口模板(一对),带1M电缆466ES7?368-3BB01-0AA0接口模板连接电缆,1M476ES7?368-3BC51-0AA0接口模板连接电缆,486ES7?972-0CB20-0XA0PC?MPI电缆496ES7?972-0BA41-0XA0L2网接口不带编程口506ES7?972-0BB41-0XA0L2网接口带编程口516ES7?972-0AA01-0XA0RC485?L2/MPI中继器526GK1?561-1AA01CP5611??PCI通讯卡536GK1?561-3AA01CP5613??PCI通讯卡546GK7?342-5DA02-0XE0CP342-5通讯模块556AV6642-0DA01-1AX0OP177B??寸?用户内存2048K?分辨率320×240?256 566AV6642-0DC01-1AX0OP177B??寸?用户内存2048K?分辨率320×240?蓝色576AV6?642-0AA01-0AX0TP177A?触摸屏???寸??分辨率320×240??蓝色??替代TP170A586AV6?642-0BA01-1AX0TP177B?触摸屏???256色??替代TP170B??596AV6?641-0DD01-1AX0?MP277??替代TP270-10??寸?用户内存6M?分辨率640×480?按键?606ES7?354-1AH01-0AE0FM354?伺服电机定位模块616ES7?355-0VH10-0AE0带4个模拟输出的四通道闭环控制模块?FM355C 626ES7?355-1VH10-0AE0用于4个步进或脉冲控制器的闭环控制模块FM355S ?西门子可编程SIEMENS?S7-400系列序号型号描述16ES7400-1TA01-0AA0底板26ES7400-1JA01-0AA0底板36ES7412-2XJ05-0AA0CPU41246ES7414-2XK05-0AB0CPU41456ES7407-0KA01-0AA010A电源66ES7952-1KK00-0AA01M存储器76ES7952-1KL00-0AA02M存储器86ES7971-0BA00后备电池96ES7421-1BL01-0AA032点数字输入,24VDC 106ES7421-7BH01-0AB016点数字输出,24VDC 116ES7422-1BL00-0AA032点数字输出,24VDC 126ES7422-1BH11-0AA016点数字输出,24VDC 136ES7422-1HH00-0AA016点继电器输出146ES7431-7QH00-0AB016点模拟量输入156ES7431-1KF00-0AB08点模拟量输入166ES7431-7KF00-0AB08点模拟量输入176ES7431-7KF10-0AB08点模拟量输出186ES7432-1HF00-0AB08点模拟量输出196ES7460-0AA01-0AB0扩展模块206ES7461-0AA01-0AA0扩展模块216ES7461-0AA00-7AA0终端电阻226ES7468-1BB50-0AA0扩展电缆236ES7492-1AL00-0AA0接线端子。

触摸屏的使用说明书一、简介THPSSM-1型系统的人机界面采用西门子SMART触摸屏。

人机界面采用西门子Smart 700触摸屏。

人机界面是在操作人员和机器设备之间做双向沟通的桥梁，用户可以自由的组合文字、按钮、图形、数字等来处理、监控、管理随时可能变化的信息的多功能显示屏幕。

注意事项：1.请确保在HMI设备外部为所有连接电缆预留足够的空间。

2.安装HMI设备时，确保人员、工作台和整体设备正确接地。

3.连接电源：仅限DC24V。

Smart 700面板说明:二、连接组态PC1.组态PC 能够提供下列功能：1.1传送项目；1.2传送设备映像；1.3将HMI 设备恢复至工厂默认设置；1.4备份、恢复项目数据。

2.将组态PC 与Smart Panel 连接：2.1关闭HMI 设备；2.2将 PC/PPI 电缆的RS485 接头与HMI 设备连接；2.3将PC/PPI 电缆的RS232 接头与组态PC 连接。

三、连接HMI设备1.串行接口序号D-sub 接头针脚号RS485 RS4221 1 NC. NC.2 2 M24_Out M24_Out3 3 B(+) TXD+4 4 RTS*) RXD+5 5 M M6 6 NC. NC.7 7 P24_Out P24_Out8 8 A(-) TXD-9 9 RTS*) RXD- 2.下表显示了 DIP 开关设置。

可使用 RTS 信号对发送和接收方向进行内部切换。

通讯开关设置含义RS485 SIMATIC PLC 和 HMI 设备之间进行数据传输时，连接头上没有 RTS 信号（出厂状态）与 PLC 一样，针脚 4 上出现 RTS 信号，例如，用于调试时与编程设备一样，针脚9 上出现RTS 信号，例如，用于调试时。

RS422 在连接三菱 FX 系列 PLC 和欧姆龙CP1H / CP1L /CP1E-N 等型号 PLC 时，RS422/RS485 接口处于激活状态。

触摸屏的使用说明书一、简介THPSSM-1型系统的人机界面采用西门子SMART触摸屏。

人机界面采用西门子Smart 700触摸屏。

人机界面是在操作人员和机器设备之间做双向沟通的桥梁，用户可以自由的组合文字、按钮、图形、数字等来处理、监控、管理随时可能变化的信息的多功能显示屏幕。

注意事项：1.请确保在HMI设备外部为所有连接电缆预留足够的空间。

2.安装HMI设备时，确保人员、工作台和整体设备正确接地。

3.连接电源：仅限DC24V。

Smart 700面板说明:二、连接组态PC1.组态PC 能够提供下列功能：1.1传送项目；1.2传送设备映像；1.3将HMI 设备恢复至工厂默认设置；1.4备份、恢复项目数据。

2.将组态PC 与Smart Panel 连接：2.1关闭HMI 设备；2.2将 PC/PPI 电缆的RS485 接头与HMI 设备连接；2.3将PC/PPI 电缆的RS232 接头与组态PC 连接。

三、连接HMI设备1.串行接口序号D-sub 接头针脚号RS485RS42211NC.NC.22M24_Out M24_Out33B(+)TXD+44RTS*)RXD+55M M66NC.NC.77P24_Out P24_Out88A(-)TXD-99RTS*)RXD-2.下表显示了 DIP 开关设置。

可使用 RTS 信号对发送和接收方向进行内部切换。

通讯开关设置含义RS485SIMATIC PLC 和 HMI 设备之间进行数据传输时，连接头上没有 RTS 信号（出厂状态）与 PLC 一样，针脚 4 上出现 RTS 信号，例如，用于调试时与编程设备一样，针脚9 上出现RTS 信号，例如，用于调试时。

RS422在连接三菱 FX 系列 PLC 和欧姆龙CP1H / CP1L /CP1E-N 等型号 PLC 时，RS422/RS485 接口处于激活状态。

四、启用数据通道1.用户必须启用数据通道从而将项目传送至 HMI 设备。

使用 TIA 博途进行工程组态SIMATIC HMI西门子操作面板—致力于满足您的各种需求产品样本 • 10.2015/fom“对于操作和监控解决方案，我从不将就。

西门子的解决方案经验与创新并重，可适用于所有应用，值得我信赖。

”使用 TI A 博途进行工程组态移动面板精智面板新一代精简面板按键面板SIMATIC HMI 面板高效操作与监控的首选多年来，SIMATIC HMI 面板在各行业的大多数应用中已脱颖而出。

这些面板不仅具有创新的设计和卓越的性能，而且还可通过 TIA 博途中的 SIMATIC WinCC 进行组态。

其无与伦比的工程组态效率，使客户受益匪浅。

各种规格均集成卓越功能所有规格的面板都具有相同的硬件功能。

用户只需根据应用，选择相应的显示屏规格和操作方式，触屏式或/和按键式。

由于软件可以根据需求进行扩展，因而可先采用一个小型解决方案，日后再根据具体需求，通过增加过程变量等方式进行扩展。

与此同时，创新的图形化用户界面，操作与监控更为直观便捷。

各种规格均集成卓越功能• SIMATIC HMI 精智面板： 苛刻要求应用的首选产品• SIMATIC HMI 精简面板：基本功能，适用于简单 HMI 应用• SIMATIC HMI 移动面板： 便于携带，易于操作与监控• SIMATIC HMI 按键面板：创新型操作面板，适用于总线操作可满足最高性能和功能要求• 4 ~ 22 寸色彩绚丽的宽屏显示• 创新的调试和维护理念• 采用 PROFIenergy 标准进行能源管理携带便捷且操作灵活• 创新的操作方式， 适用于有线或无线环境• 现场操作，坚固耐用• 集成故障安全功能所有按键均可灵活扩展， 集成安全功能• 调试简单快捷• 联网更方便• 状态检测清晰直观高性价比、高分辨率的 可视化解决方案• 4 ~ 22 寸宽屏显示， 操作更为直观清晰• 集成 HMI 基本功能• 与 S7-1200 完美协同卓越的工程效率在 TIA 博途中，可通过易于扩展的 SIMATIC WinCC 软件对 SIMATIC HMI 面板进行直观组态。

MP277各种下载方法参考手册本手册使用面板组态软件采用WinCC flexible 2007，操作系统为Windows XP Professional SP2，面板为MP277-10 Touch，订货号：6AV6643-0CD01-1AX1 对于WinCC flexible2005 SP1以及较早版本，操作界面可能会有不同，该手册仅供参考。

目 录1．PC/PPI电缆下载方法 (3)1.1下载要求 (3)1.2下载设置 (3)2．以太网下载方法 (8)2.1下载要求 (8)2.2下载设置 (8)3．MPI/DP下载方法 (18)3.1 CP5611+MPI电缆下载 (18)3.1.1下载要求 (18)3.1.2下载设置 (18)3.2 PC-Adapter电缆下载 (26)3.2.1下载要求 (26)3.2.2下载设置 (26)4．USB电缆下载方式 (34)4.1下载要求 (34)4.2下载设置 (37)5．OS 更新设置 (41)5.1 在什么样的情况下，您需要更新面板的操作系统 (41)5.2 如何更新面板的OS（普通OS更新） (41)5.2 如何更新面板的OS（恢复出厂设置） (44)1．PC/PPI 电缆下载方法1.1下载要求下载电缆的选择，针对于MP277设备，支持的PC/PPI 电缆的订货号为以下三种1．6ES7901-3BF20-0XA02．6ES6901-3BF21-0XA03．6ES7901-3CB30-0XA0鉴于前两种电缆的型号比较老，目前市场上主要使用的是第三种PC/PPI 电缆，所以我们以此为例，说明如何使用PC/PPI 电缆对面板进行下载，注意：目前的软件还不支持使用6ES7901-3DB30-0XA0(USB 口)对MP277面板进行下载。

电缆如下图所示：6ES6901-3BF21-0XA06ES7901-3CB30-0XA0注意： 西门子的PC/PPI 电缆都有如图所示的适配器（电缆中间的方盒子），如果您的电缆没有适配器，表明电缆并非西门子产品，不支持计算机到面板的下载电缆连接方法：PC/PPI 电缆的一端（稍短）连接到计算机的串口上，另外一端（稍长）直接连接到面板下部IF1B 接口上。

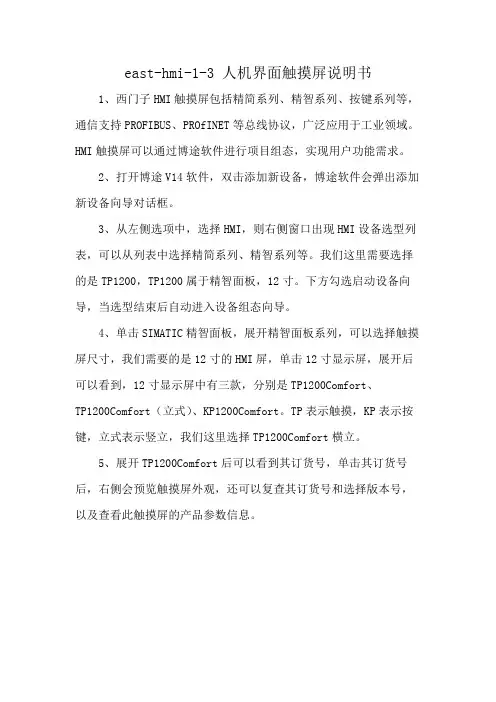

east-hmi-1-3 人机界面触摸屏说明书
1、西门子HMI触摸屏包括精简系列、精智系列、按键系列等，通信支持PROFIBUS、PROfINET等总线协议，广泛应用于工业领域。

HMI触摸屏可以通过博途软件进行项目组态，实现用户功能需求。

2、打开博途V14软件，双击添加新设备，博途软件会弹出添加新设备向导对话框。

3、从左侧选项中，选择HMI，则右侧窗口出现HMI设备选型列表，可以从列表中选择精简系列、精智系列等。

我们这里需要选择的是TP1200，TP1200属于精智面板，12寸。

下方勾选启动设备向导，当选型结束后自动进入设备组态向导。

4、单击SIMATIC精智面板，展开精智面板系列，可以选择触摸屏尺寸，我们需要的是12寸的HMI屏，单击12寸显示屏，展开后可以看到，12寸显示屏中有三款，分别是TP1200Comfort、
TP1200Comfort（立式）、KP1200Comfort。

TP表示触摸，KP表示按键，立式表示竖立，我们这里选择TP1200Comfort横立。

5、展开TP1200Comfort后可以看到其订货号，单击其订货号后，右侧会预览触摸屏外观，还可以复查其订货号和选择版本号，以及查看此触摸屏的产品参数信息。

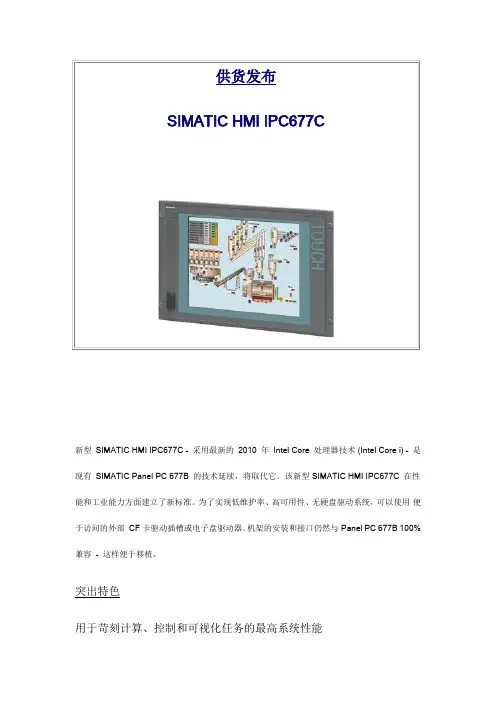

供货发布SIMATIC HMI IPC677C新型SIMATIC HMI IPC677C - 采用最新的2010 年Intel Core 处理器技术 (Intel Core i) - 是现有SIMATIC Panel PC 677B 的技术延续，将取代它。

该新型 SIMATIC HMI IPC677C 在性能和工业能力方面建立了新标准。

为了实现低维护率、高可用性、无硬盘驱动系统，可以使用便于访问的外部CF卡驱动插槽或电子盘驱动器。

机架的安装和接口仍然与 Panel PC 677B 100% 兼容- 这样便于移植。

突出特色用于苛刻计算、控制和可视化任务的最高系统性能•英特尔处理器：i7 核、i3 核或赛扬处理器；所有面板都是双核，部分面板还采用超线程和Turbo Boost 技术•英特尔BD82QM57 平台控制单元(PCH，以前的芯片组)•DDR3 1066 内存技术，最高支持4 GB RAM•用于高性能显卡的英特尔HD 图形媒体加速器•用于快速PCIe 通讯卡的PCI Express x16 插槽•高达500GB 容量的SATA 硬盘以及用于处理大批量数据的NCQ (Native Command Queuing，原生指令排序) 技术高工业性能•环境温度高达 50 o C•操作过程中可承受高达1 g 的振动/ 5 g 的撞击•前端防护等级为IP65•带不锈钢外壳、防护等级为IP66K 的15 寸触摸屏前端工业上适用的前端•现代工业设计•屏幕对角线为 12 寸、15 寸和19 寸的触摸屏前端•屏幕对角线为 12 寸和15 寸的键盘前端•S 和F 键上带有LED 灯的键盘设备•基于软件的可调背光•当运行两个操作单元时，触摸屏和键盘功能可以被锁住。

强大的工业功能和高度的灵活性•可供外部访问的CF 卡(闪存驱动器) 插槽• 2.5 寸SATA 电子盘(SSD) (选件)•面板背光可通过软件调暗或关闭• 2 个PCI 插槽或1 个PCI 和1 个PCIe x16 插槽•装有Microsoft Windows Embedded Standard 2009 操作系统(选件) 的可进行外部访问的CF 卡• 3 个板上集成PROFINET 接口(选件；支持IRT，支持3 端口交换机，兼容CP1616) • 1 个板上集成PROFIBUS/MPI 接口 (选件；兼容CP5611，不占用PC 插槽)• 2 个LAN 10/100/1000 Mbps 网口(支持teaming 功能的千兆LAN 网络)• 4 个高速USB 2.0 接口•DVI-I 接口(用于VGA 或DVI-D 监视器)• 2 MB 后备电池供电的板上SRAM 存储器(带有PROFIBUS/PROFINET 产品模块) - 用于AC 或DC 供电的设备•带有锁定功能的创新 RJ45 FastConnect 插头•可对进入设备的空气温度进行测量与分析•Wake-On-LAN•低功耗电源(效率>80%)高系统可用性；快速调试、维护和服务•采用单层存储单元(SLC) 架构的32 GB 电子盘(SSD)，可实现最高的可靠性和最大的处理速度•板上集成RAID1 (RAID 控制器不占用PC 插槽)•满足高可靠性的CF 卡•带有ECC 的DDR3 1066 SDRAM (选件)• 2 MB 后备电池供电的SRAM，其中的128 KB 用于WinAC RTX 应用程序•外部可访问的CMOS 电池，操作过程中可以更换；可以通过软件查询状态•操作系统已预装好并已被激活- 待运行状态(通过以太网或电话保存其它必要的产品激活信息)•系统故障时，可通过提供的的恢复DVD 快速地将硬盘内容恢复到工厂默认状态•全球范围内的服务与技术支持高投资保护•以长期稳定性而著称的英特尔嵌入式组件构成的硬件平台•使用寿命长达4 到5 年；确保在设备退出市场后的5 年内仍有备件可用•通过SIMATIC 组件实现系统测试•全球营销证书 (比如，cULus)•各代设备之间具有安装兼容性；软件上兼容以前的型号应用领域SIMATIC HMI IPC677C 设计用于直接在现场应用于机器设备。

触摸屏的使用说明书一、简介THPSSM-1型系统的人机界面采用西门子SMART触摸屏。

人机界面采用西门子Smart 700触摸屏。

人机界面是在操作人员和机器设备之间做双向沟通的桥梁，用户可以自由的组合文字、按钮、图形、数字等来处理、监控、管理随时可能变化的信息的多功能显示屏幕。

注意事项：1.请确保在HMI设备外部为所有连接电缆预留足够的空间。

2.安装HMI设备时，确保人员、工作台和整体设备正确接地。

3.连接电源：仅限DC24V。

Smart 700面板说明:二、连接组态PC1.组态PC 能够提供下列功能：1.1传送项目；1.2传送设备映像；1.3将HMI 设备恢复至工厂默认设置；1.4备份、恢复项目数据。

2.将组态PC 和Smart Panel 连接：2.1关闭HMI 设备；2.2将 PC/PPI 电缆的RS485 接头和HMI 设备连接；2.3将PC/PPI 电缆的RS232 接头和组态PC 连接。

三、连接HMI设备1.串行接口序号D-sub 接头针脚号RS485 RS4221 1 NC. NC.2 2 M24_Out M24_Out3 3 B(+) TXD+4 4 RTS*) RXD+5 5 M M6 6 NC. NC.7 7 P24_Out P24_Out8 8 A(-) TXD-9 9 RTS*) RXD-通讯开关设置含义RS485SIMATIC PLC 和 HMI 设备之间进行数据传输时，连接头上没有 RTS 信号（出厂状态）和 PLC 一样，针脚 4 上出现 RTS 信号，例如，用于调试时和编程设备一样，针脚9 上出现RTS 信号，例如，用于调试时。

RS422在连接三菱 FX 系列 PLC 和欧姆龙CP1H / CP1L /CP1E-N等型号 PLC 时，RS422/RS485 接口处于激活状态。

四、启用数据通道1.用户必须启用数据通道从而将项目传送至 HMI 设备。

2.说明：完成项目传送后，可以通过锁定所有数据通道来保护HMI设备，以免无意中覆盖项目数据及 HMI设备映像。

西门子触摸屏选型手册一、应用手册西门子手持示教器选型手册西门子触摸屏综合选型手册SIMATIC HMI 面板选型快速入门西门子SMART V3触摸屏操作说明西门子触摸屏XP177x下载手册(中文)smart line精彩系列面板操作说明西门子SIMATIC HMI 操作设备精智面板移植手册西门子新一代精智屏及基本屏与S120的直接通讯二、教程经典西门子触摸屏教程西门子人机界面教程！入门级西门子触摸屏教程,PDF 文档欧姆龙添加第三方DP和连接西门子触摸屏某校西门子触摸屏入门及应用梁智彬66讲(高清版)三、操作使用方法SIMOTION项目中将老型号触摸屏更换为精智屏的项目移植西门子触摸屏维修故障处理分析西门子触摸屏程序回传！西门子触摸屏组态之语言切换功能关于西门子触摸屏以太网下载方法介绍西门子触摸屏更新OS殴姆龙PLC与西门子触摸屏的通信设置方法西门子人机界面组态与应用技术西门子触摸屏有哪些故障类型该如何解决在SIMOTION项目中如何将老型号触摸屏更换为精智屏？西门子MP377触摸屏恢复出厂设置操作面板上需要做什么设置wincc_flexible_smart_v3 下载触摸屏程序步骤截止到目前，S7-200 SMART历经五次产品重大升级：V1(2012.7)、V2(2013.11)、V2.1(2015.9)、V2.2(2016.12)、V2.3(2017.07)产品线在每次升级中都得到完善，性能大幅提升。

S7-200 SMART PLC，SMART LINE触摸屏、V20变频器、V90伺服系统组成新型的SMART 小型自动化解决方案，全面覆盖客户关于自动控制、人机交互、变频调速及伺服定位的需求。

西门子人机界面（触摸屏）组态与应用技术：《西门子人机界面（触摸屏）组态与应用技术》图书，由作者：廖常初编辑，机械工业出版社出版，讲述WinCCflexible对西门子的人机界面进行组态和模拟调试的方法，包括对变量、画面、动画、报警、用户管理、数据记录、趋势图、配方、报表、运行脚本、以太网通信的组态方法，以及文本显示器TD200的使用方法。

介绍了在控制系统中应用人机界面的工程实例和用WinCCflexible对人机界面的运行进行离线模拟和在线模拟的方法，以及用WinCCflexible和STEP7来模拟人机界面和S7-300/400组成的控制系统的运行的方法。

内容简介：《西门子人机界面(触摸屏)组态与应用技术》(第2版)是西门子工业自动化系列教材，含高清多媒体光盘，介绍了人机界面与触摸屏的工作原理和应用技术，通过大量的实例，深入浅出地介绍了使用组态软件随书光盘提供了大量西门子人机界面产品和组态软件的用户手册，还提供了作者编写的与教材配套的例程，读者用例程在计算机上做模拟实验，可以较快地掌握人机界面组态的方法。

本书各章配有思考题，附录中有实验指导书。

作者简介：廖常初，重庆大学教授，本科毕业于清华大学，曾在企业从事机械、电气技术工作，长期从事工业控制和PLC应用的教学、科研和工程应用工作。

主编教材和著作有：《PLC编程及应用》第3版，获中国书刊发行业协会“2006年度全行业优秀畅销品种（科技类）”称号；《S7-300/400 PLC应用技术》第2版，获2006年度机械工业出版社科技进步奖；《S7-300/400 PLC应用教程》；《FX系列PLC编程及应用》，获机械工业出版社2007年度科技进步奖；《S7-200 PLC编程及应用》第2版，教育部“十一五”国家级规划教材；《S7-200 PLC基础教程》第2版；《PLC基础及应用》第2版，教育部“十一五”国家级规划教材；《西门子人机界面（触摸屏）组态与应用技术》第2版；《西门子工业通信网络组态编程与故障诊断》；《S7-1200 PLC编程及应用》。

西门子HMI人机界面选型手册更新时间：2010-10-26 来源：点击数：693HMI6A V6OP 73 micro s7-200系列用640-0BA11-0AX06A V6TP177 micro 触摸式s7-200系列用640-0CA11-0AX06A V6K-TP 178 micro s7-200系列用640-0DA11-0AX06A V6OP 73 单色3英寸641-0AA11-0AX06A V6OP 77A 单色4.5英寸641-0BA11-0AX06A V6OP 77B 单色4.5英寸641-0CA01-0AX06A V6TP 177A 单色5.7英寸642-0AA11-0AX06A V6TP 177B DP 单色5.7英寸642-0BC01-1AX06A V6TP 177B PN/DP 彩色5.7英寸642-0BA01-1AX06A V6OP 177B DP 单色5.7英寸642-0DC01-1AX06A V6OP 177B PN/DP 彩色5.7英寸642-0DA01-1AX06A V6643-0BA01-1AX0OP 277-6操作员面板,5.7寸彩色中文显示6A V6643-0AA01-1AX0TP277-6 触摸式面板,5.7寸彩色中文显示6A V6643-0CB01-1AX1MP277-8 触摸式面板，8寸64K色中文6A V6643-0DB01-1AX1MP277-8 按键式面板,8寸64K色中文显示6A V6643-0CD01-1AX1MP277-10 触摸式面板，10寸64K色中文6A V6643-0DD01-1AX1 MP277-10 按键式面板,10寸64K色中文显示6A V6671-1CB00-0 AX0 MMC 存储卡128 MB 用于OP77B, OP/TP 177B, MOBILE PANEL 1776A V6671-1CB00-0 AX1 MMC 存储卡64 MB 用于OP77B, OP/TP 177B, MOBILE PANEL 1776A V66440AA012AX0SIMATIC MP 377 12" TOUCH6A V66440AB012AX0SIMATIC MP 377 15" TOUCH6A V66440AC012AX0SIMATIC MP 377 19" TOUCH6A V66440BA012AX0SIMATIC MP 377 12" KEY旧屏6A V6545-0BA15-2AX0TP170A触摸式面板6A V6545-0BB15-2AX0TP170B触摸式面板,5.7寸单色中文显示6A V6545-0BC15-2AX0TP170B触摸式面板,5.7寸彩色中文显示6A V6542-0BB15-2AX0OP170B操作员面板,5.7寸单色中文显示6A V6545-0CA10-0AX0TP270-6触摸式面板,5.7寸彩色中文显示6A V6545-0CC10-0AX0 TP270-10触摸式面板,10.4寸彩色中文显示6A V6542-0CA10-0AX0OP270-6操作员面板,5.7寸彩色中文显示6A V6542-0CC10-0AX0 OP270-10操作员面板,10.4寸彩色中文显示6A V6542-0AG10-0AX0MP270B按键式面板,10.4寸彩色中文显示6A V6 MP270B-6 触摸式面板，5.7寸彩色中文545-0AH10-0AX06A V6545-0AG10-0AX0 MP270B-10 触摸式面板,10.4寸彩色中文显示6A V6542-0DA10-0AX0MP370按键式面板,12寸256色中文显示6A V6545-0DA10-0AX0MP370触摸式面板,12寸256色中文显示6A V6545-0DB10-0AX0MP370触摸式面板,15寸256色中文显示6A V6574-2AC00-2AA1CF 存储卡512 MB。
