触摸屏的使用说明书一、简介THPSSM-1型系统的人机界面采用西门子SMART触摸屏。

人机界面采用西门子Smart 700触摸屏。

人机界面是在操作人员和机器设备之间做双向沟通的桥梁，用户可以自由的组合文字、按钮、图形、数字等来处理、监控、管理随时可能变化的信息的多功能显示屏幕。

注意事项：1.请确保在HMI设备外部为所有连接电缆预留足够的空间。

2.安装HMI设备时，确保人员、工作台和整体设备正确接地。

3.连接电源：仅限DC24V。

Smart 700面板说明:二、连接组态PC1.组态PC 能够提供下列功能：1.1传送项目；1.2传送设备映像；1.3将HMI 设备恢复至工厂默认设置；1.4备份、恢复项目数据。

2.将组态PC 与Smart Panel 连接：2.1关闭HMI 设备；2.2将 PC/PPI 电缆的RS485 接头与HMI 设备连接；2.3将PC/PPI 电缆的RS232 接头与组态PC 连接。

三、连接HMI设备1.串行接口序号D-sub 接头针脚号RS485RS42211NC.NC.22M24_Out M24_Out33B(+)TXD+44RTS*)RXD+55M M66NC.NC.77P24_Out P24_Out88A(-)TXD-99RTS*)RXD-2.下表显示了 DIP 开关设置。

可使用 RTS 信号对发送和接收方向进行内部切换。

通讯开关设置含义RS485SIMATIC PLC 和 HMI 设备之间进行数据传输时，连接头上没有 RTS 信号（出厂状态）与 PLC 一样，针脚 4 上出现 RTS 信号，例如，用于调试时与编程设备一样，针脚9 上出现RTS 信号，例如，用于调试时。

RS422在连接三菱 FX 系列 PLC 和欧姆龙CP1H / CP1L /CP1E-N 等型号 PLC 时，RS422/RS485 接口处于激活状态。

四、启用数据通道1.用户必须启用数据通道从而将项目传送至 HMI 设备。

使用 TIA 博途进行工程组态SIMATIC HMI西门子操作面板—致力于满足您的各种需求产品样本 • 10.2015/fom“对于操作和监控解决方案，我从不将就。

西门子的解决方案经验与创新并重，可适用于所有应用，值得我信赖。

”使用 TI A 博途进行工程组态移动面板精智面板新一代精简面板按键面板SIMATIC HMI 面板高效操作与监控的首选多年来，SIMATIC HMI 面板在各行业的大多数应用中已脱颖而出。

这些面板不仅具有创新的设计和卓越的性能，而且还可通过 TIA 博途中的 SIMATIC WinCC 进行组态。

其无与伦比的工程组态效率，使客户受益匪浅。

各种规格均集成卓越功能所有规格的面板都具有相同的硬件功能。

用户只需根据应用，选择相应的显示屏规格和操作方式，触屏式或/和按键式。

由于软件可以根据需求进行扩展，因而可先采用一个小型解决方案，日后再根据具体需求，通过增加过程变量等方式进行扩展。

与此同时，创新的图形化用户界面，操作与监控更为直观便捷。

各种规格均集成卓越功能• SIMATIC HMI 精智面板： 苛刻要求应用的首选产品• SIMATIC HMI 精简面板：基本功能，适用于简单 HMI 应用• SIMATIC HMI 移动面板： 便于携带，易于操作与监控• SIMATIC HMI 按键面板：创新型操作面板，适用于总线操作可满足最高性能和功能要求• 4 ~ 22 寸色彩绚丽的宽屏显示• 创新的调试和维护理念• 采用 PROFIenergy 标准进行能源管理携带便捷且操作灵活• 创新的操作方式， 适用于有线或无线环境• 现场操作，坚固耐用• 集成故障安全功能所有按键均可灵活扩展， 集成安全功能• 调试简单快捷• 联网更方便• 状态检测清晰直观高性价比、高分辨率的 可视化解决方案• 4 ~ 22 寸宽屏显示， 操作更为直观清晰• 集成 HMI 基本功能• 与 S7-1200 完美协同卓越的工程效率在 TIA 博途中，可通过易于扩展的 SIMATIC WinCC 软件对 SIMATIC HMI 面板进行直观组态。

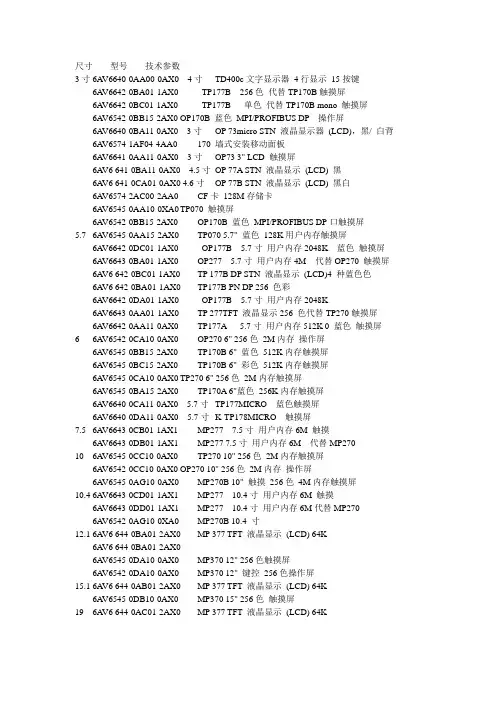

尺寸型号技术参数3寸 6A V6640-0AA00-0AX0 4寸TD400c文字显示器4行显示15按键6A V6642-0BA01-1AX0 TP177B 256色代替TP170B触摸屏6A V6642-0BC01-1AX0 TP177B 单色代替TP170B mono 触摸屏6A V6542-0BB15-2AX0 OP170B 蓝色MPI/PROFIBUS DP 操作屏6A V6640-0BA11-0AX0 3寸OP 73micro STN 液晶显示器(LCD)，黑/ 白背6A V6574-1AF04-4AA0 170 墙式安装移动面板6A V6641-0AA11-0AX0 3寸OP73 3" LCD 触摸屏6A V6 641-0BA11-0AX0 4.5寸OP 77A STN 液晶显示(LCD) 黑6A V6 641-0CA01-0AX0 4.6寸OP 77B STN 液晶显示(LCD) 黑白6A V6574-2AC00-2AA0 CF卡128M存储卡6A V6545-0AA10-0XA0 TP070 触摸屏6A V6542-0BB15-2AX0 OP170B 蓝色MPI/PROFIBUS DP口触摸屏5.7 6A V6545-0AA15-2AX0 TP070 5.7" 蓝色128K用户内存触摸屏6A V6642-0DC01-1AX0 OP177B 5.7寸用户内存2048K 蓝色触摸屏6A V6643-0BA01-1AX0 OP277 5.7寸用户内存4M 代替OP270 触摸屏6A V6 642-0BC01-1AX0 TP 177B DP STN 液晶显示(LCD)4 种蓝色色6A V6 642-0BA01-1AX0 TP177B PN DP 256 色彩6A V6642-0DA01-1AX0 OP177B 5.7寸用户内存2048K6A V6643-0AA01-1AX0 TP 277TFT 液晶显示256 色代替TP270触摸屏6A V6642-0AA11-0AX0 TP177A 5.7寸用户内存512K 0 蓝色触摸屏6 6A V6542-0CA10-0AX0 OP270 6" 256色2M内存操作屏6A V6545-0BB15-2AX0 TP170B 6" 蓝色512K内存触摸屏6A V6545-0BC15-2AX0 TP170B 6" 彩色512K内存触摸屏6A V6545-0CA10-0AX0 TP270 6" 256色2M内存触摸屏6A V6545-0BA15-2AX0 TP170A 6"蓝色256K内存触摸屏6A V6640-0CA11-0AX0 5.7寸TP177MICRO 蓝色触摸屏6A V6640-0DA11-0AX0 5.7寸K-TP178MICRO 触摸屏7.5 6A V6643-0CB01-1AX1 MP277 7.5寸用户内存6M 触摸6A V6643-0DB01-1AX1 MP277 7.5寸用户内存6M 代替MP27010 6A V6545-0CC10-0AX0 TP270 10" 256色2M内存触摸屏6A V6542-0CC10-0AX0 OP270 10" 256色2M内存操作屏6A V6545-0AG10-0AX0 MP270B 10" 触摸256色4M内存触摸屏10.4 6A V6643-0CD01-1AX1 MP277 10.4寸用户内存6M 触摸6A V6643-0DD01-1AX1 MP277 10.4寸用户内存6M代替MP2706A V6542-0AG10-0XA0 MP270B 10.4 寸12.1 6A V6 644-0BA01-2AX0 MP 377 TFT 液晶显示(LCD) 64K6A V6 644-0BA01-2AX06A V6545-0DA10-0AX0 MP370 12" 256色触摸屏6A V6542-0DA10-0AX0 MP370 12" 键控256色操作屏15.1 6A V6 644-0AB01-2AX0 MP 377 TFT 液晶显示(LCD) 64K6A V6545-0DB10-0AX0 MP370 15" 256色触摸屏19 6A V6 644-0AC01-2AX0 MP 377 TFT 液晶显示(LCD) 64K触摸屏 HMI。
