使用 TIA 博途软件进行工程组态SIMATIC HMI机器可视化的最佳选择效率达到新高度/fom生产效率新基准，打造可持续性竞争优势高效工程，成就创新瑞士 Solinaut 公司是一家工程服务与自动化解决方案提供商，凭借与西门子的密切合作以及西门子性能卓越的 TIA 博途系统，致力于显著提高客户的经济效益。

由于 TIA 博途工程组态系统中，只需一步操作即可创建多个参数，而且所有块都保存在系统的各个库中，极大缩短了程序员的开发时间。

因此，Solinaut 只需重点关注自动化解决方案中的数据直观清晰显示问题即可。

正是基于以上优势，该公司才能为客户量身定制不同的解决方案。

Altendorf 奶酪制品厂作为他们的主要客户，从中获益匪浅。

视觉的盛宴—奶酪的美味需要亲自品尝，方能感受其魅力随着全球市场竞争的日益激烈，许多与 Altendorf 奶酪制品厂相似的企业开始使用自动化系统。

一方面，自动化系统可充分发掘设备或工厂在整个生命周期内的潜能，显著降低生产能耗。

另一方面，这种系统操作直观易用，产品质量一目了然。

正是基于以下优势，系统集成商 Solinaut 为 Altendorf 奶酪制品厂定制的专业可视化解决方案才能获得巨大成功：•在流程图中集成各种特定的画面模板，极大简化了操作员的操作过程•使用滑入窗口和弹出窗口，实现各种功能快速访问•集成更多控件，支持远程维护。

如今，乳制品厂对自动化系统的投资回报已初见成效。

生产时间也仅为过去的一半，能源与生产用水量同时也获得了显著降低。

公司负责人 Erich Keller 对工厂的未来发展充满信心。

更多资讯，敬请访问：/hmi-video-altendorf2SIMATIC HMI — 智能界面 (sm@rt interface)作为人机对话的唯一接口，HMI 解决方案可实现完美的交互且优势彰显：• 高生产力 — 竞争力大幅提升• 高效率 — 成本显著降低• 高利用率 — 时间大幅缩短色彩绚丽的人机界面操作设备根据应用，选择最佳 HMI 设备！故障安全和信息安全保护投资和知识产权以及安全的操作！轻松便捷的设备调试测试与维护更为轻松快捷！3从设备可视化到高性能的 SCADA 系统，TIA 博途中集成有SIMATIC WinCC 和其它高效工具，可涵盖工程组态与可视化软件的所有功能，实现与所有性能等级应用的无缝衔接！SIMATIC WinCC Basic 软件：对精简面板的控制功能进行了优化，适用于简单解决方案。

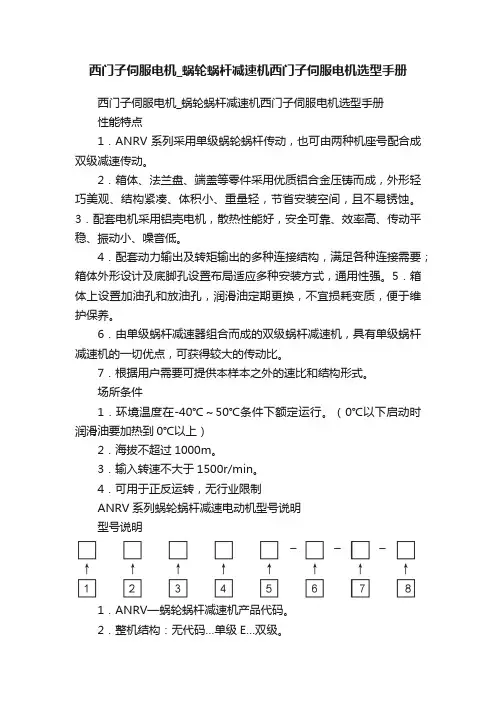

西门子伺服电机_蜗轮蜗杆减速机西门子伺服电机选型手册西门子伺服电机_蜗轮蜗杆减速机西门子伺服电机选型手册性能特点1．ANRV系列采用单级蜗轮蜗杆传动，也可由两种机座号配合成双级减速传动。

2．箱体、法兰盘、端盖等零件采用优质铝合金压铸而成，外形轻巧美观、结构紧凑、体积小、重量轻，节省安装空间，且不易锈蚀。

3．配套电机采用铝壳电机，散热性能好，安全可靠、效率高、传动平稳、振动小、噪音低。

4．配套动力输出及转矩输出的多种连接结构，满足各种连接需要；箱体外形设计及底脚孔设置布局适应多种安装方式，通用性强。

5．箱体上设置加油孔和放油孔，润滑油定期更换，不宜损耗变质，便于维护保养。

6．由单级蜗杆减速器组合而成的双级蜗杆减速机，具有单级蜗杆减速机的一切优点，可获得较大的传动比。

7．根据用户需要可提供本样本之外的速比和结构形式。

场所条件1．环境温度在-40℃～50℃条件下额定运行。

（0℃以下启动时润滑油要加热到0℃以上）2．海拔不超过1000m。

3．输入转速不大于1500r/min。

4．可用于正反运转，无行业限制ANRV系列蜗轮蜗杆减速电动机型号说明型号说明1．ANRV—蜗轮蜗杆减速机产品代码。

2．整机结构：无代码…单级E…双级。

3．入轴连接方式：无代码…单输入轴B…双输入轴D…带电机输入法兰DB…一端带输入轴，一端带电机输入法兰。

4．产品规格：单级以蜗轮副中心距表示，如75。

双级以两对蜗轮副中心距表示，如40/63。

5．安装型式：单级有B3、B6、B7、B8、V5、V6六种。

双级有AS1、AS2、BS1、BS2、VS1、VS2、PS1、PS2八种。

6．电机功率：配用Y2、YS系列电机，由B5、B14两种安装型式，如2.2（B14）。

（如带输入法兰而没有电机，只填写电机安装型式）。

7．理论传动比：如i=20。

8．附件：A…单输出轴B…双输出轴D…防护罩E…转矩臂F…输出法兰（ANRV40、50、63有F、FB、FL三种形式）。

西门子选型手册1 6ES7 212-1AB23-0XB0 CPU（8I/6O）晶体管输出2 6ES7 212-1BB23-0XB0 CPU (8I/6O）继电器输出3 6ES7 212-1AB23-0XB8 CPU（8I/6O）晶体管输出 CN4 6ES7 212-1BB23-0XB8 CPU (8I/6O）继电器输出 CN5 6ES7 214-1AD23-0XB0 CPU（14I/10O）晶体管输出6 6ES7 214-1AD23-0XB8 CPU（14I/10O）晶体管输出 CN7 6ES7 214-1BD23-0XB0 CPU（14I/10O）继电器输出8 6ES7 214-1BD23-0XB8 CPU（14I/10O）继电器输出 CN9 6ES7 214-2AD23-0XB0 CPU224XP（14DI/10DO，2AI,1AO）晶体管输出10 6ES7 214-2BD23-0XB0 CPU224XP （14DI/10DO，2AI,1AO）继电器输出11 6ES7 214-2AD23-0XB8 CPU224XP （14DI/10DO，2AI,1AO）晶体管输出12 6ES7 214-2BD23-0XB8 CPU224XP （14DI/10DO，2AI,1AO）继电器输出13 6ES7 216-2AD23-0XB0 CPU ( 24I/16O ) 晶体管输出14 6ES7 216-2BD23-0XB0 CPU（24I/16O）继电器输出15 6ES7 216-2AD23-0XB8 CPU ( 24I/16O ) 晶体管输出 CN16 6ES7 216-2BD23-0XB8 CPU（24I/16O）继电器输出 CN17 6ES7 221-1BF22-0XA0 8点24VDC输入18 6ES7 221-1BF22-0XA8 8点24VDC输入 CN19 6ES7 221-1BH22-0XA0 16点24VDC输入20 6ES7 221-1BH22-0XA8 16点24VDC输入 CN21 6ES7 222-1HF22-0XA0 8点继电器输出22 6ES7 222-1HF22-0XA8 8点继电器输出 CN23 6ES7 222-1BF22-0XA0 8点24VDC输出24 6ES7 222-1BF22-0XA8 8点24VDC输出 CN25 6ES7 223-1PH22-0XA0 8入8出模块继电器输出26 6ES7 223-1PH22-0XA8 8入8出模块继电器输出 CN27 6ES7 223-1PL22-0XA0 16入16出模块继电器输出28 6ES7 223-1PL22-0XA8 16入16出模块继电器输出 CN29 6ES7 223-1HF22-0XA0 4入4出模块继电器输出30 6ES7 223-1HF22-0XA8 4入4出模块继电器输出 CN31 6ES7 223-1BF22-0XA0 4入4出24VDC32 6ES7 223-1BF22-0XA8 4入4出24VDC CN33 6ES7 223-1BH22-0XA0 8入8出24VDC34 6ES7 223-1BH22-0XA8 8入8出24VDC CN35 6ES7 223-1BL22-0XA0 16入16出24VDC36 6ES7 223-1BL22-0XA8 16入16出24VDC CN37 6ES7 231-0HC22-0XA0 4入模拟量模块38 6ES7 231-0HC22-0XA8 4入模拟量模块 CN39 6ES7 235-0KD22-0XA0 4入1出模拟量模块40 6ES7 235-0KD22-0XA8 4入1出模拟量模块 CN41 6ES7 232-0HB22-0XA0 2出模拟量模块42 6ES7 232-0HB22-0XA8 2出模拟量模块 CN43 6ES7 277-0AA22-0XA0 PROFIBUS-DP模块44 6ES7 272-0AA30-0YA0 TD 200显示设定单元45 6ES7 901-3CB30-0XA0 计算机编程电缆及软件46 6ES7 291-8GF23-0XA0 EEPROM 64K47 6ES7 291-8BA20-0XA0 电池48 6ES7 290-6AA20-0XA0 扩展转接电缆 0.8米49 6ES7 231-7PD22-0XA0 4路热电耦模块50 6ES7 231-7PD22-0XA8 4路热电耦模块 CN51 6ES7 231-7PB22-0XA0 2路热电阻模块52 6ES7 231-7PB22-0XA8 2路热电阻模块 CN53 6GK7243-1EX00-0XE0 以太网通讯卡西门子可编程SIEMENS S7-300系列序号型号描述1 6ES7 312-1AE13-0AB0 CPU312,16KRAM, MAX 256DI/O,64AI/O,MMC2 6ES7 312-5BE03-0AB0 CPU312C,32KRAM, 本机10I/6O，256DI/O,64AI/O,40PIN3 6ES7 313-5BF03-0AB0CPU313C,64KRAM,MAX 1016DI/O,253AI/O，2个40PIN<, /P>4 6ES7 313-6CF03-0AB0 CPU313C-2DP,64KRAM,MAX 8192DI/O,512AI/O，40PIN5 6ES7 314-1AG13-0AB0 CPU314,48KRAM,MAX1024DI/O,256AI/O,MMC6 6ES7 314-6BG03-0AB0 CPU314, 96KRAM,MAX1024DI/O,256AI/O,MMC9 6ES7 314-6CG03-0AB06ES7 315-2AG10-0AB06ES7 307-1BA00-0AA0CPU314C-2DP,96KRAM,MAX8192DI/O,512AI/O,2个40PINCPU315-2DP,128KRAM,MAX16384DI/O,1024AI/O,MMCS7-300电源DC24V,2A10 6ES7 307-1EA00-0AA0 S7-300电源DC24V,5A11 6ES7 307-1KA01-0AA0 S7-300电源DC24V,10A12 6ES7 321-1BL00-0AA0 数字输入模块32点入,DC24V13 6ES7 321-1BH02-0AA0 数字输入模块16点入,DC24V14 6ES7 321-1FF01-0AA0 8点120V/230V AC 输入15 6ES7 322-1BL00-0AA0 数字输出模块32点出,DC24V,0.5A16 6ES7 322-1HF01-0AA0 数字输出模块8点继电器出,AC220V,2A17 6ES7 322-1BH01-0AA0 数字输出模块16点出,DC24V,0.5A18 6ES7 322-1HH01-0AA0 数字输出模块16点继电器输出2A19 6ES7 322-1FH00-0AA0 数字输出模块16点输出0.5A20 6ES7 323-1BH01-0AA0 数字输入/输出模块,8入/8出,DC24V,0.5A21 6ES7 323-1BL00-0AA0 数字输入/输出模块,16入/16出,DC24V,0.5A22 6ES7 331-7KF02-0AB0 模拟量输入模板,8通道,0~10V,4~20MA23 6ES7 331-7KB02-0AB0 模拟量输入模板,2通道24 6ES7 332-5HD01-0AB0 模拟量输出模板,4通道,0~10V,4~20mA25 6ES7 332-5HB01-0AB0 模拟量输出模板,2通道26 6ES7 340-1AH02-0AE0 点对点通讯模板,CP340-1A,带RS232C口27 6ES7 340-1AH01-7BA0 CP340软件手册28 6ES7 340-1CH02-0AE0 点对点通讯模板,CP340-1C,带RS485口29 6ES7 350-1AH03-0AE0 单通道计数模块(FM350-1)30 6ES7 350-1AH00-7BG0 FM350-1组态软件手册31 6ES7 350-2AH00-0AE0 8通道计数模块（FM350-2）37 6ES7953-8LF20-0AA06ES7953-8LG11-0AA06ES7953-8LJ20-0AA06ES7953-8LL20-0AA06ES7953-8LM20-0AA06ES7 971-1AA00-0AA0 MMC 64KMMC 128KMMC 512KMMC 2MMMC 4M后备电池,3.4V,1Ah(CPU313,314用)38 6ES7 392-1AJ00-0AA0 前连接器,20针39 6ES7 392-1AM00-0AA0 前连接器,40针40 6ES7 390-1AE80-0AA0 导轨,480mm41 6ES7 390-1AF30-0AA0 导轨,530mm42 6ES7 390-1AJ30-0AA0 导轨,830mm43 6ES7 360-3AA01-0AA0 中央模板接口模板44 6ES7 361-3CA01-0AA0 扩展模板接口模板45 6ES7 365-0BA01-0AA0 接口模板(一对),带1M电缆46 6ES7 368-3BB01-0AA0 接口模板连接电缆,1M47 6ES7 368-3BC51-0AA0 接口模板连接电缆,2.5M48 6ES7 972-0CB20-0XA0 PC MPI电缆49 6ES7 972-0BA41-0XA0 L2网接口不带编程口50 6ES7 972-0BB41-0XA0 L2网接口带编程口51 6ES7 972-0AA01-0XA0 RC485 L2/MPI中继器52 6GK1 561-1AA01 CP5611 PCI通讯卡53 6GK1 561-3AA01 CP5613 PCI通讯卡54 6GK7 342-5DA02-0XE0 CP342-5通讯模块55 6A V6642-0DA01-1AX0 OP177B 5.7寸用户内存2048K 分辨率320×240 25656 6A V6642-0DC01-1AX0 OP177B 5.7寸用户内存2048K 分辨率320×240 蓝色57 6A V6 642-0AA01-0AX0 TP177A 触摸屏 5.7寸分辨率320×240 蓝色替代TP170A58 6A V6 642-0BA01-1AX0 TP177B 触摸屏 256色替代TP170B59 6A V6 641-0DD01-1AX0MP277 替代TP270-10 10.4寸用户内存6M 分辨率640×480 按键60 6ES7 354-1AH01-0AE0 FM354 伺服电机定位模块61 6ES7 355-0VH10-0AE0 带4个模拟输出的四通道闭环控制模块 FM355C62 6ES7 355-1VH10-0AE0 用于4个步进或脉冲控制器的闭环控制模块FM355S西门子可编程SIEMENS S7-400系列序号型号描述1 6ES7400-1TA01-0AA0 底板2 6ES7400-1JA01-0AA0 底板3 6ES7412-2XJ05-0AA0 CPU4124 6ES7414-2XK05-0AB0 CPU4145 6ES7407-0KA01-0AA0 10A电源6 6ES7952-1KK00-0AA0 1M存储器7 6ES7952-1KL00-0AA0 2M存储器8 6ES7971-0BA00 后备电池9 6ES7421-1BL01-0AA0 32点数字输入,24VDC10 6ES7421-7BH01-0AB0 16点数字输出,24VDC11 6ES7422-1BL00-0AA0 32点数字输出,24VDC12 6ES7422-1BH11-0AA0 16点数字输出,24VDC13 6ES7422-1HH00-0AA0 16点继电器输出14 6ES7431-7QH00-0AB0 16点模拟量输入15 6ES7431-1KF00-0AB0 8点模拟量输入16 6ES7431-7KF00-0AB0 8点模拟量输入17 6ES7431-7KF10-0AB0 8点模拟量输出18 6ES7432-1HF00-0AB0 8点模拟量输出19 6ES7460-0AA01-0AB0 扩展模块20 6ES7461-0AA01-0AA0 扩展模块21 6ES7461-0AA00-7AA0 终端电阻22 6ES7468-1BB50-0AA0 扩展电缆23 6ES7492-1AL00-0AA0 接线端子。

0 1 6 0 0 2 !带有集成运动控制功能的全新CPU 317T-2 DP此时，可以使用大家熟悉的 STEP 7编程语言 (LAD、FBD、STL) 以及所有工程与组态工具 ( 例如S7-SCL、S7-GRAPH、CFC)。

无需花费时间和金钱学习其它的编程语言来实现运动控制任务。

现有 S7 编程知识也因此可以继续使用，入门容易。

整个工艺组态过程通过简便而又用户友好的对话框实现，进行所有必要的设置，例如机械数据、驱动系统的选择以及控制设置。

这不但可以节省时间，而且对于没有系统地学习过运动控制的知识、第一次使用的用户来说，可以很容易地上手。

技术功能 CPU 的运动控制块符合PLCopen (任务组运动控制，Task Force Motion Control) 规范。

因此，它同时也符合国际标准，工程与组态以及维修极为容易。

概述3技术功能CPU 31xT-2 DP在 PLC 和运动控制任务中的应用多年以来，SIMATIC S7-300 已在解决各种自动化任务方面大显身手。

来自各种不同领域的许多用户都投以赞许： • 制造业 • 汽车工业• 通用机械设备制造 • 专用机械设备制造• 标准机械设备制造 ( 所有类型的生产机器)，OEM • 塑料加工 • 包装工业• 食品、饮料和烟草工业• 过程工程 ( 例如供水、楼宇工程等)技术功能 CPU 有着与功能强大的标准 CPU 317 同样的功能。

例如，微存储卡(MMC) 功能，允许免维护运行，无需后备电池，程序更新大大简化。

由于 MMC 能够存储一个完整的项目，包括符号和注释以及参数，MMC 还支持服务分配。

此外，技术功能 CPU 还集成有工艺功能， 例如用于工艺功能的高速I/O ，这为 S7-300 可编程控制器开辟了更为广泛的全新应用。

可用于对PLC 性能以及运动控制功能具有较高要求的所有机器，包括： • 生产线/ 装配线 • 连续加工机器 • 罐装设备 • 包装设备 • 飞剪• 纸箱装配机器 • 贴标机• 辊道输送系统 • 简单台架，无插补 可典型用于 3 轴到 8 轴，最多 16轴。

西门子伺服电机选型手册我将分为四部分为大家介绍伺服电机的选型：一、常见伺服电机的分类二、伺服电机选型的一般流程，注意事项以及改进措施三、西门子伺服电机选型常用的工具以及文档资料四、西门子伺服电机家族以及常见应用的介绍第一部分：问题中提到的伺服电机是一种怎样的电机？伺服电动机又称为执行电动机，在自动控制系统中作为执行元件。

按伺服电动机使用电源性质不同，可分为直流伺服电动机和交流伺服电动机。

看了是上面分类，似乎觉得伺服电机跟我们电机学里面的电机分类没什么区别。

接下来我说几个伺服电机的特点：往往具有高的转速精度、高的动态响应、非常宽的调速范围、非常高的位置精度，也是由于这些特点决定了伺服电机在应用上与普通电机有一些不同点。

第二部分：我以自己最为熟悉同步伺服电机为例，提供一个伺服电机选型的流程。

在选用伺服电机时，对电机外部工况我们要关注以下5个因素：1、负载机构（确定机构类型以及其细节数据，如滚珠丝杆长度、滚珠丝杆的直径、行程和带轮直径等）。

2、动作模式（决定控制对象部分的动作模式，时间与速度的关系；将控制对象的动作模式换算为电机轴上的动作形式；确定运行模式，包括加速时间（ta）、匀速时间（tu）、减速时间（td）、停止时间（ts）、循环时间（tc）和运动距离（L）等参数）。

3、负载的惯量、转矩和转速（经换算可得到电机轴上的全负载惯量和全负载转矩）。

4、定位精度（确认编码器的脉冲数是否满足系统要求规格的分辨率）。

5、使用环境（如环境温度、湿度、使用环境大气及振动冲击等等）。

在进行完以上的计算之后，根据以上的信息我们基本可以进行初步的选定电机然后在选用对应伺服电机规格选用需要关注以下6个方面（这些信息通常会出现在电机的铭牌上，当然选型手册上会有更加全面和细致信息）：1、电机容量（W）2、电机额定转速（rpm）3、额定扭矩及最大扭矩（N • m）4、转子惯量（kg • ㎡）5、抱闸（制动器）（根据动作机构的设计，考虑在停电状态或静止状态下，是否会造成对电机的转动趋势。

西门子HMI人机界面选型手册更新时间：2010-10-26 来源：点击数：693HMI6A V6OP 73 micro s7-200系列用640-0BA11-0AX06A V6TP177 micro 触摸式s7-200系列用640-0CA11-0AX06A V6K-TP 178 micro s7-200系列用640-0DA11-0AX06A V6OP 73 单色3英寸641-0AA11-0AX06A V6OP 77A 单色4.5英寸641-0BA11-0AX06A V6OP 77B 单色4.5英寸641-0CA01-0AX06A V6TP 177A 单色5.7英寸642-0AA11-0AX06A V6TP 177B DP 单色5.7英寸642-0BC01-1AX06A V6TP 177B PN/DP 彩色5.7英寸642-0BA01-1AX06A V6OP 177B DP 单色5.7英寸642-0DC01-1AX06A V6OP 177B PN/DP 彩色5.7英寸642-0DA01-1AX06A V6643-0BA01-1AX0OP 277-6操作员面板,5.7寸彩色中文显示6A V6643-0AA01-1AX0TP277-6 触摸式面板,5.7寸彩色中文显示6A V6643-0CB01-1AX1MP277-8 触摸式面板，8寸64K色中文6A V6643-0DB01-1AX1MP277-8 按键式面板,8寸64K色中文显示6A V6643-0CD01-1AX1MP277-10 触摸式面板，10寸64K色中文6A V6643-0DD01-1AX1 MP277-10 按键式面板,10寸64K色中文显示6A V6671-1CB00-0 AX0 MMC 存储卡128 MB 用于OP77B, OP/TP 177B, MOBILE PANEL 1776A V6671-1CB00-0 AX1 MMC 存储卡64 MB 用于OP77B, OP/TP 177B, MOBILE PANEL 1776A V66440AA012AX0SIMATIC MP 377 12" TOUCH6A V66440AB012AX0SIMATIC MP 377 15" TOUCH6A V66440AC012AX0SIMATIC MP 377 19" TOUCH6A V66440BA012AX0SIMATIC MP 377 12" KEY旧屏6A V6545-0BA15-2AX0TP170A触摸式面板6A V6545-0BB15-2AX0TP170B触摸式面板,5.7寸单色中文显示6A V6545-0BC15-2AX0TP170B触摸式面板,5.7寸彩色中文显示6A V6542-0BB15-2AX0OP170B操作员面板,5.7寸单色中文显示6A V6545-0CA10-0AX0TP270-6触摸式面板,5.7寸彩色中文显示6A V6545-0CC10-0AX0 TP270-10触摸式面板,10.4寸彩色中文显示6A V6542-0CA10-0AX0OP270-6操作员面板,5.7寸彩色中文显示6A V6542-0CC10-0AX0 OP270-10操作员面板,10.4寸彩色中文显示6A V6542-0AG10-0AX0MP270B按键式面板,10.4寸彩色中文显示6A V6 MP270B-6 触摸式面板，5.7寸彩色中文545-0AH10-0AX06A V6545-0AG10-0AX0 MP270B-10 触摸式面板,10.4寸彩色中文显示6A V6542-0DA10-0AX0MP370按键式面板,12寸256色中文显示6A V6545-0DA10-0AX0MP370触摸式面板,12寸256色中文显示6A V6545-0DB10-0AX0MP370触摸式面板,15寸256色中文显示6A V6574-2AC00-2AA1CF 存储卡512 MB。

按钮和指示灯SIRIUS 3SB3 系列产品样本 • 01.20093SB3系列模块组合式Ø22mm圆形，塑料方形，塑料圆型，金属3SB37系列紧凑形Ø22mm 附件及其他圆形塑料按钮方形塑料按钮圆形金属按钮凸头按钮（瞬时/自锁型）（瞬时/自锁型）（瞬时/自锁型）（瞬时型）颜色：●●●●●●●●颜色：●●●●●●●●颜色：●●●●●●●●颜色：●●●●●带灯圆形按钮带灯方形按钮带灯金属按钮带灯凸头按钮（瞬时/自锁型）（瞬时/自锁型）（瞬时/自锁型）（瞬时型）颜色：●●●●●●颜色：●●●●●●颜色：●●●●●●颜色：●●●●●旋钮开关（2位/3位） RONIS钥匙开关圆形指示灯蜂鸣器（瞬时/自锁型）（平型，锁号SB30）（光滑表面/带晕圈）颜色：●●●●●颜色：●●●●颜色：●●●●●●颜色：●旋钮开关（2位/3位）方形指示灯（瞬时/自锁型）（光滑表面/带晕圈）颜色：●●●●●●颜色：●颜色：●颜色：●●●●●●按钮旋转开关钥匙开关指示灯BA9s （瞬时/自锁型）（锁号360012K1）（瞬时/自锁型）不带灯泡，直接供电透透透透透透透透透透透3SB3产品一览电位计旋钮单触点块1NO/1NC双触点块1NO＋1NC/2NO/2NC灯座BA9 s灯座，集成LED灯OMR钥匙开关颜色：●●●●颜色：●颜色：●●●●●●颜色：●3SB3产品一览颜色：●●●●●●颜色：●●●●颜色：●●颜色：●颜色：●●前圈凸出型按钮 蘑菇型按钮 蘑菇型按钮 急停开关 高凸头按钮（瞬时型） Ø30，Ø40，Ø60mm （瞬时型） Ø30，Ø40，Ø60mm （推拉自琐型） 左旋/上拉解琐 （自锁型）颜色：●●●●颜色：●●●●颜色：●●颜色：●●●●颜色：●●●颜色：●●●●●颜色：●颜色：●凸出齿形前圈按钮 带灯蘑菇型按钮 带灯蘑菇型按钮带锁急停开关 3SB1控制手柄（瞬时型） Ø30，Ø40，Ø60mm （瞬时型） Ø30，Ø40，Ø60mm （推拉自琐型） 安全自锁 （有/无自锁）颜色：●●●●颜色：●●●●颜色：●●颜色：●●●●●●颜色：●●●●●●颜色：●●●●●●颜色：●●●●●●颜色：透透透透透º┃º┃底版安装的触点块 变压器3位支架 铭牌系列BA9 s 灯泡白炽灯/LED 灯指示灯BA9 s 带内置230V/130V 变压器带130V 白炽灯泡指示灯BA9 s 带内置110-127V/6V 变压器带6V 白炽灯泡指示灯BA9 s 带内置220-230V/6V 变压器带6V 白炽灯泡指示灯，LEDDC24V/AC110V/AC230V保护罩接线端防触摸带灯双按钮单元（平/凸）带灯双按钮单元空按钮盒双按钮单元按钮盒双按钮单元º┃º┃目录3SB3产品一览 (2)3SB3产品概述 (5)3SB3产品选型 (6)成套装置 (6)按钮头 (8)按钮盒 (11)附件 (12)3SB3技术参数 (14)3SB3安装结构图 (15)3SB3外形尺寸 (16)3SB37 SIRIUS紧凑型 (18)SIRIUS 3SB3是一种用于板前安装，板后接线的控制装置，有金属和塑料两个系列。

CTS7-200 PLC系统使用手册内容1产品概述 (3)2CPU (4)2.1结构描述 (4)2.2技术规格 (4)2.3端子连接 (6)3扩展模块 (6)3.1数字量扩展 (7)3.1.1数字量输入扩展EM221 (7)3.1.2晶体管输出扩展EM222 (8)3.1.3继电器输出扩展EM222 (10)3.1.4数字量输入输出扩展EM223（晶体管输出） (12)3.1.5数字量输入输出扩展EM223（继电器输出） (14)3.2模拟量扩展模块 (17)3.2.1模拟量输入扩展（EM231 4AI×12BIT） (17)3.2.2模拟量输入扩展（EM231 8AI×16BIT） (20)3.2.3高速模拟量输入扩展（EM231 4AI×14BIT） (23)3.2.4模拟量输出扩展EM232 (26)3.2.5模拟量输入输出EM235 (28)3.3温度测量扩展模块 (33)3.3.1EM231热电偶温度测量模块 (33)3.3.2EM231热电阻温度测量模块 (36)3.4PID扩展模块 (40)4安装指南 (45)4.1安装位置 (45)4.2电源与接地 (45)4.3CTS7-200模块的安装与拆卸 (46)4.3.1安装尺寸 (46)4.3.2安装CPU或扩展模块 (47)4.3.3拆卸CPU或扩展模块 (47)4.4接线指南 (47)5CST7-200订货数据 (49)1 产品概述TrustPLC CTS7-200系列小型可编程逻辑控制器（Micro PLC）可应用于各种小型自动化控制系统。

高集成度的设计、低廉的成本使得CTS7-200 PLC不但是各种小型控制任务理想的解决方案，其强大的浮点运算能力更使得她在需要复杂运算控制的塑料机械控制系统、电子焊接设备控制系统等应用上得心应手。

S7-200系列PLC适用于各行各业，各种场合中的检测、监测及控制的自动化。

本地下载西门子变频器选型手册1、选择西门子变频器时应以实际电流值作为西门子变频器选择的依据，电机的额定功率只能作为参考。

另外,应充分考虑西门子变频器的输出含有丰富的高次谐波，会使电动机的功率因数和效率变坏。

所以在选择电动机和西门子变频器时，应考虑到这种情况，适当留有余量，以防止温升过高，影响电动机的使用寿命。

2、西门子变频器若要长电缆运行时，此时应该采取措施抑制长电缆对地耦合电容的影响，避免西门子变频器出力不够。

3、对于一些特殊的应用场合，如高环境温度、高开关频率(尤其是在楼宇自控等对噪音限制较高的应用场所使用时需注意)、高海拔高度等，此时会引起西门子变频器的降容，西门子变频器需放大一档选择。

4、使用西门子变频器控制高速电机时，由于高速电动机的电抗小，会产生较多的高次谐波。

选择用于高速电动机的西门子变频器时，应比普通电动机的西门子变频器稍大一些。

本地下载西门子变频器选型手册5、西门子变频器用于变极电动机时，应充分注意选择西门子变频器的容量，使其最大额定电流在西门子变频器的额定输出电流以下。

另外，在运行中进行极数转换时，应先停止电动机工作，否则会造成电动机空转，恶劣时会造成西门子变频器损坏。

6、驱动防爆电动机时，西门子变频器没有防爆构造，应将西门子变频器设置在危险场所之外。

7、使用西门子变频器驱动齿轮减速电动机时，使用范围受到齿轮转动部分润滑方式的制约。

润滑油润滑时，在低速范围内没有限制;在超过额定转速以上的高速范围内，有可能发生润滑油用光的危险。

因此，不要超过最高转速容许值。

8、西门子变频器驱动同步电动机时，与工频电源相比，会降低输出容量10%～20%，西门子变频器的连续输出电流要大于同步电动机额定电流与同步牵入电流的标幺值的乘积9、西门子变频器驱动潜水泵电动机时，因为潜水泵电动机的额定电流比通常电动机的额定电流大,所以选择西门子变频器时，其额定电流要大于潜水泵电动机的额定电流。

10、选择西门子变频器时，一定要注意其防护等级是否与现场的情况相匹配。
