慢走丝是电火花线切割的一种，是利用连续移动的细金属丝（称为电极丝）作电极，对工件进行脉冲火花放电蚀除金属、切割成型。
它主要用于加工各种形状复杂和精密细小的工件，根据电极丝的运行速度不同，电火花线切割机床通常分为两类：一类是慢走丝（也叫低速走丝电火花线切割机床）电极丝作低速单向运动，一般走丝速度低于0.2m/s，精度达0.001mm级，表面质量也接近磨削水平。
电极丝放电后不再使用，工作平稳、均匀、抖动小、加工质量较好。
而且采用先进的电源技术，实现了高速加工，最大生产率可达350mm2/min.由于慢走丝线切割机是采取线电极连续供丝的方式，即线电极在运动过程中完成加工，因此即使线电极发生损耗，也能连续地予以补充，故能提高零件加工精度。
慢走丝线切割机所加工的工件表面粗糙度通常可达到Ra=0.8μm及以上，且慢走丝线切割机的圆度误差、直线误差和尺寸误差都较快走丝线切割机好很多，所以在加工高精度零件时，慢走丝线切割机得到了广泛应用。
瑞士、日本制造的低速走丝电火花线切割机（1）顶级低速走丝电火花线切割机这种低速走丝电火花线切割机代表了目前的最高水平，如瑞士夏米尔公司的千系列机床、日本三菱电机公司的PA系列超高精度机床、日本牧野公司的UPJ-2超精密机床等。
这类机床的最大特点是加工精度很高，在±0.002 mm以内，表面粗糙度Ra<0.2μm，一般都能使用<0.03 mm的电极丝进行微精加工，主机大都具有热平衡系统，一些机床采用在油中进行切割加工。
瑞士阿奇夏米尔公司的双丝机床也属于这个档次。
这个档次的中型机床每台售价一般在200万元以上。
（2）高档低速走丝电火花线切割机这档机床除了采用无电阻防电解电源外，一般均带有自动穿丝装置，能采用0.10 mm的电极丝进行切割，精度在±0.003 mm左右。
最高加工效率能达500 mm2/min的超高速机也属于这个档次，如夏米尔公司的240CC、440CC机，日本三菱电机公司的FA-V超高速高性能机等。
电火花线切割加工的特点及应用
1. 电火花线切割加工呀，那精度可真是高得吓人！就像给工件雕刻出最精致的花纹一样。
比如说在制造那些复杂的模具时，这精度就能确保每个细节都完美呈现，这多牛啊！
2. 它的加工材料范围那叫一个广啊！不管是金属还是其他特殊材料，都能轻松拿下。
就好比一个全能战士，啥样的“敌人”都能对付，厉害吧！你想啊，各种不同的材质都能处理，这得有多实用！
3. 电火花线切割加工的稳定性也超强的哦！就如同一位靠谱的老友，始终能稳定发挥。
在长时间的作业中，它能持续保持良好状态，保证加工质量呀，这可不简单！
4. 它还特别适合加工那些形状怪异的工件呢！简直就是为奇形怪状的工件而生的呀。
就像一个神奇的魔术师，能把各种奇怪形状的东西变得完美，这多神奇呀！
5. 电火花线切割加工对操作人员的要求也不算太高呢！不需要你是超级专家，稍微培训一下就能上手。
这就好像学骑自行车一样，一学就会，是不是很方便？
6. 而且呀，在生产过程中，它产生的废料少得惊人！跟其他加工方式比起来，简直就是节约小能手。
想想看，能节省多少材料啊，这可都是钱呐！
7. 电火花线切割加工真的是制造业的一大宝贝呀！它就如同一个默默无闻却超级重要的英雄，在背后为各种精美的产品贡献着力量。
不管是什么样的制造需求，它都能出色地完成任务，难道你还能不喜欢它？
我的观点结论：电火花线切割加工具有众多独特而出色的特点及广泛的应用，是现代制造业不可或缺的重要技术。

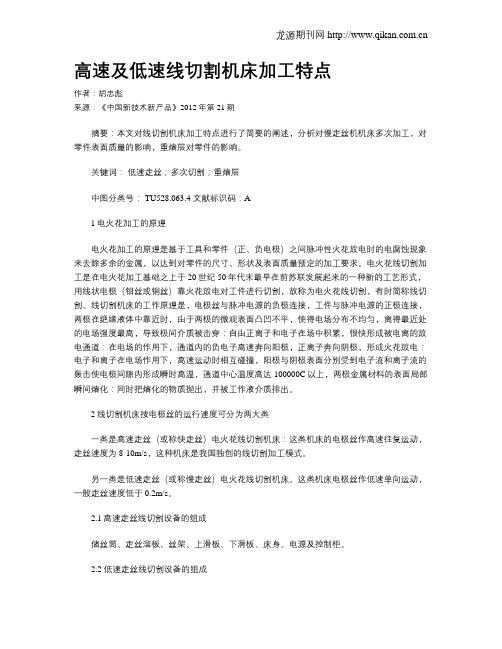

高速及低速线切割机床加工特点作者：胡忠彪来源：《中国新技术新产品》2012年第21期摘要：本文对线切割机床加工特点进行了简要的阐述，分析对慢走丝机机床多次加工，对零件表面质量的影响，重熔层对零件的影响。
关键词：低速走丝；多次切割；重熔层中图分类号： TU528.063.4 文献标识码：A1电火花加工的原理电火花加工的原理是基于工具和零件（正、负电极）之间脉冲性火花放电时的电腐蚀现象来去除多余的金属，以达到对零件的尺寸、形状及表面质量预定的加工要求。
电火花线切割加工是在电火花加工基础之上于20世纪50年代末最早在前苏联发展起来的一种新的工艺形式，用线状电极（钼丝或铜丝）靠火花放电对工件进行切割，故称为电火花线切割，有时简称线切割。
线切割机床的工作原理是，电极丝与脉冲电源的负极连接，工件与脉冲电源的正极连接，两极在绝缘液体中靠近时，由于两极的微观表面凸凹不平，使得电场分布不均匀，离得最近处的电场强度最高，导致极间介质被击穿：自由正离子和电子在场中积累，很快形成被电离的放电通道：在电场的作用下，通道内的负电子高速奔向阳极，正离子奔向阴极，形成火花放电：电子和离子在电场作用下，高速运动时相互碰撞，阳极与阴极表面分别受到电子流和离子流的轰击使电极间隙内形成瞬时高温，通道中心温度高达100000C以上，两极金属材料的表面局部瞬间熔化：同时把熔化的物质抛出，并被工作液介质排出。
2线切割机床按电极丝的运行速度可分为两大类一类是高速走丝（或称快走丝）电火花线切割机床：这类机床的电极丝作高速往复运动，走丝速度为8-10m/s，这种机床是我国独创的线切割加工模式。
另一类是低速走丝（或称慢走丝）电火花线切割机床。
这类机床电极丝作低速单向运动，一般走丝速度低于0.2m/s。
2.1高速走丝线切割设备的组成储丝筒、走丝溜板、丝架、上滑板、下滑板、床身、电源及控制柜。
2.2 低速走丝线切割设备的组成脉冲电源、新丝放丝筒、废丝筒、张力电动机、导向器、U、V轴电机、动穿丝系统。
最新线切割机床分类
线切割机床按电极丝的运行速度可分为两类：
（1）一类是快走丝数控电火花线切割机床（HSWEDM），其电极丝做高速往复运动，一般走线速度为8-10米每秒，电极丝可重复使用，但快走丝容易造成电极丝抖动和反向时停顿，使加工质量下降，是我国生产和使用主要机种，也是我国独创的数控电火花线切割加工模式。
（2）另一类是慢走丝数控电火花线切割机床（LSWEDM），其电极丝做低速单向运动，一般走丝速度低于0.2米每秒，电极丝放电后不再使用，工作平稳、均匀、抖动小、加工质量较好，是国外生产和使用的主要机种。
现在了解了线切割机床的，这样可以说总的线切割机床就是两大类了。
线切割机床要用到的配件也有很多，如：线切过滤器、线切割导电块等线切割配件可找坚诺士，他们的线切割过滤器由于其质量高、而且我们的线切割超级过滤器具有过滤精度高，所以寿命时间长，节约成本，一般都会适合通常线切割机型，品牌线切割过滤器批发，所以得到了全国各大线切割过滤器经销贸易商的长期合作。
做线切割机床的老一辈都清楚的知道，线切割过滤器对线切割机床的重要性，所谓过滤，不就是让杂质都从线切割过滤器清掉，不要残留在线切割机床上，这样可以很好的对机床进行维护，我们先来看下线切割机床的不同分类，才能更好的分析怎样的线切割过滤器适用进而推出东莞哪里有线切割过滤器批发厂家吧。
线切割介绍--全称电火花线切割文章来源：法钢特种钢材（上海）有限公司电火花线切割简称线切割。
它是在电火花穿孔、成形加工的基础上发展起来的。
它不仅使电火花加工的应用得到了发展，而且某些方面已取代了电火花穿孔、成形加工。
如今，线切割机床已占电火花机床的大半。
1概述电火花线切割简称线切割。
它是在电火花穿孔、成形加工的基础上发展起来的。
它不仅使电火花加工的应用得到了发展，而且某些方面已取代了电火花穿孔、成形加工。
如今，线切割机床已占电火花机床的大半。
2简介电火花线切割机（Wire cut Electrical Discharge Machining简称WEDM），属电加工范畴，是由前苏联拉扎林科夫妇开创和发明了电火花加工方法。
线切割机也于1960年发明于前苏联，我国是第一个用于工业生产的国家。
其基本物理原理是自由正离子和电子在场中积累，很快形成一个被电离的导电通道。
在这个阶段，两板间形成电流。
导致粒子间发生无数次碰撞，形成一个等离子区，并很快升高到8000到12000度的高温，在两导体表面瞬间熔化一些材料，同时，由于电极和电介液的汽化，形成一个气泡，并且它的压力规则上升直到非常高。
然后电流中断，温度突然降低，引起气泡内向爆炸，产生的动力把溶化的物质抛出弹坑，然后被腐蚀的材料在电介液中重新凝结成小的球体，并被电介液排走。
然后通过NC控制的监测和管控，伺服机构执行，使这种放电现象均匀一致。
KS线切割编程系统v3.30 绿色版基于Windows平台,全兼容于经典的线切割编程软件Autop和Towedm,是真正的WinAutop软件。
除去一系列实用功能外，突出的有六大新亮点：1、支持图层。
2、支持标注，可以标尺寸。
3、支持1：1打印，支持固定高度打印。
4、支持后台联机，联机作图两不误。
5、支持代数式输入，数据输入时可方便使用加减乘除、乘方及常用三角函数。
6、支持点捕捉，可捕捉圆心、直线中点、圆及圆弧象限点、捕捉交点。
高速及低速线切割机床加工特点作者：胡忠彪来源：《中国新技术新产品》2012年第21期摘要：本文对线切割机床加工特点进行了简要的阐述，分析对慢走丝机机床多次加工，对零件表面质量的影响，重熔层对零件的影响。
关键词：低速走丝；多次切割；重熔层中图分类号： TU528.063.4 文献标识码：A1电火花加工的原理电火花加工的原理是基于工具和零件（正、负电极）之间脉冲性火花放电时的电腐蚀现象来去除多余的金属，以达到对零件的尺寸、形状及表面质量预定的加工要求。
电火花线切割加工是在电火花加工基础之上于20世纪50年代末最早在前苏联发展起来的一种新的工艺形式，用线状电极（钼丝或铜丝）靠火花放电对工件进行切割，故称为电火花线切割，有时简称线切割。
线切割机床的工作原理是，电极丝与脉冲电源的负极连接，工件与脉冲电源的正极连接，两极在绝缘液体中靠近时，由于两极的微观表面凸凹不平，使得电场分布不均匀，离得最近处的电场强度最高，导致极间介质被击穿：自由正离子和电子在场中积累，很快形成被电离的放电通道：在电场的作用下，通道内的负电子高速奔向阳极，正离子奔向阴极，形成火花放电：电子和离子在电场作用下，高速运动时相互碰撞，阳极与阴极表面分别受到电子流和离子流的轰击使电极间隙内形成瞬时高温，通道中心温度高达100000C以上，两极金属材料的表面局部瞬间熔化：同时把熔化的物质抛出，并被工作液介质排出。
2线切割机床按电极丝的运行速度可分为两大类一类是高速走丝（或称快走丝）电火花线切割机床：这类机床的电极丝作高速往复运动，走丝速度为8-10m/s，这种机床是我国独创的线切割加工模式。
另一类是低速走丝（或称慢走丝）电火花线切割机床。
这类机床电极丝作低速单向运动，一般走丝速度低于0.2m/s。
2.1高速走丝线切割设备的组成储丝筒、走丝溜板、丝架、上滑板、下滑板、床身、电源及控制柜。
2.2 低速走丝线切割设备的组成脉冲电源、新丝放丝筒、废丝筒、张力电动机、导向器、U、V轴电机、动穿丝系统。
国外
瑞士、日本制造的低速走丝电火花线切割机
（1）顶级低速走丝电火花线切割机
这种低速走丝电火花线切割机代表了目前的最高水平，如瑞士夏米尔公司的千系列机床、日本三菱电机公司的PA系列超高精度机床、日本牧野公司的UPJ-2超精密机床等。
这类机床的最大特点是加工精度很高，在±0.002 mm以内，表面粗糙度Ra<0.2μm，一般都能使用<0.03 mm的电极丝进行微精加工，主机大都具有热平衡系统，一些机床采用在油中进行切割加工。
瑞士阿奇夏米尔公司的双丝机床也属于这个档次。
这个档次的中型机床每台售价一般在200万元以上。
（2）高档低速走丝电火花线切割机
这档机床除了采用无电阻防电解电源外，一般均带有自动穿丝装置，能采用0.10 mm的电极丝进行切割，精度在
±0.003mm左右。
最高加工效率能达500mm2/min的超高速机也属于这个档次，如夏米尔公司的240CC、440CC机，日本三菱电机公司的FA-V超高速高性能机等。
这个档次的中型机床每台售价在100万元以上。
（3）中档低速走丝电火花线切割机
为了抢占中国市场，日本、瑞士的电加工机床制造企业推出了这档机床，价格一般在50～80万元/台。
如瑞士阿奇公司的XENON、夏米尔公司的380，日本沙迪克公司的AQ系列、三菱电机公司的FA系列等。
这档机床的配置和性能满足了用户采用低速走丝电火花线切割加工的基本要求。
一般都采用无电阻、防电解电源，具有水浸式加工、锥度切割功能。
实用的最高加工效率为120～150 mm2/min ，最佳表面粗糙度达Ra<0.5μm，切割精度可达±0.005mm，一般都采用0.15 mm以上的铜丝进行切割。
这档机床一般都具备自动穿丝功能，可供用户选配。
国内
台湾制造的低速走丝电火花线切割机
台湾的低速走丝电火花线切割机起步虽然较晚，但这几年来发展迅速。
其关键的一个举措就是由若干家电加工机床制造企业共同出资，在有关部门一定限度的支持下，由台湾工业技术研究院投入大量的人力、物力做关键技术的开发。
经过10多年的攻关，在控制系统及电源等关键技术上取得了突破。
台湾各企业制造的低速走丝电火花线切割机应属中档机的范围，销售价一般在50～60万元/台。
这些机床一般都采用无电阻防电解电源具有锥度切割、浸入式加工等功能。
台湾低速走丝电火花线切割机的最高加工效率在200mm2/min左右，实用加工效率为100～120 mm2/min，切割表面粗糙度为Ra 0.5～0.8μm。
一般认为台湾机的切割精度应在±0.005 mm左右。
大陆企业制造的低速走丝电火花线切割机
（1）低速走丝电火花线切割机
通过与日本沙迪克公司的合资经营以及自身的不断整合，生产的低速走丝电火花线切割机属国产机中的佼佼者。
该公司的产品属中档机范围，每台售价为50余万元。
采用无电阻电源、防电解电源及水浸式加工技术，可以搭载销售。
最大生产率可达350mm2/min，有效加工效率为120～150 mm2/min，最佳表面粗糙度为Ra0.5--0.8μm，切割精度为
±0.005mm。
（2）苏州电加工机床研究所的低速走丝电火花线切割机
苏州电加工研究所于20世纪70年代末在机械工业部的支持下开始研究低速走丝线切割技术，是国内首家引进日本FUNAC公司低速走丝电火花线切割机技术的研究所，并进行许可证生产，先后共销售了200余台。
“七五”、“八五”期间，在国家的支持下，又立项进行攻关，不断增强了低速走丝电火花线切割加工技术的研发能力。
苏州电加工研究所在科技部专项基金的支持下，投入了较大的研发力量，已完成新一代低速走丝电火花线切割机的研发，产品在第九届中国国际机床展览会上推出，其性能指标可达中档机水平。
（3）低速走丝电火花线切割机开发情况
曾与日本沙迪克公司、印度某公司合作过，现仍在不懈地研发低速走丝电火花线切割加工技术，据悉试验样机的最大加工效率可达200mm2/min。
还有一些企业则希望通过与台湾相关企业的合作，来发展低速走丝电火花线切割加工技术，购入了台湾低速走丝电火花线切割机的电箱，自己生产主机与之配套，已在展览会上亮相。
