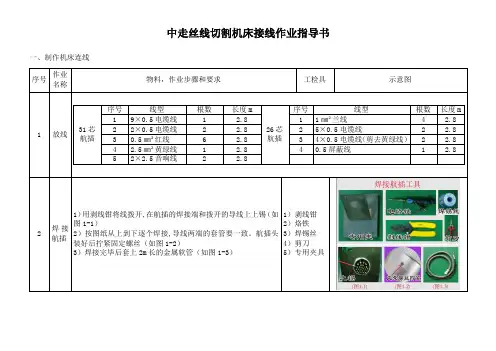

中走丝线切割机床接线作业指导书(NEW)A3

ABC 有限公司文件编号 WI-PD-007 版 次 A 线切割机作业指导书页 码 1/1 生效日期 2013-01-02作成/日期审核/日期 批准/日期 1.0目的规范线切割机操作程序、保障生产安全、提高工作效率以及保证产品质量。

2.0范围适用于工模车间线切割机加工工序。

3.0 定义切割：将各种金属材料切割成不同形状的模具配件，各种机器零件等的过程。

4.0 操作程序4.1 根据模具图纸的加工要求，准备好相应的切割线、金属材料、工具等。

4.1.2先依次打开线切割机电源开关（按至ON 位）、机台开关、电箱开关，并检查各功能是否正常；如正常，进行机械原点回归调节，并进行机头垂直较正；最后关闭机台开关。

4.1.3先用碎布将线切割机工作平台抹干净，将加工金属放在上面，然后用千分表较正，最后用六角板手拧紧螺丝，将其固定（圆工件用V 型夹具码住；细小工件用批士夹住；大工件先平放平台，后用码铁或配合EROWA 头夹住）。

4.1.4先根据加工要求进行碰数，再选择加工模式、切割方向，然后放水，让水位高过加工面，与机头最低相平；最后打开机台开关进行加工。

加工时应确保Z 轴受到保护，以及观察加工情况（可调整加工速度，以达到最佳加工状态）。

4.1.5加工完毕，应先关闭机台开关，再将水放干，根据加工要求用量器检查尺寸是否符合要求，如未符合要求，应继续加工，直到符合加工要求为止，最后拆下加工件。

4.2 线切割机保养和工位清洁4.2.1 加工完毕后，操作员应做好责任机台区域的“5S ”整理工作，如清洁机台，并对导轨加油等。

4.2.2工具用完后，应用碎布将其抹干净，并放回原来规定的位置。

5.0 安全注意事项5.1 操作员须经过岗前培训考核合格后方可作业。

5.2 放电加工是时，严禁触模机头。

6.0 机器设备保养记录表注：1、机器设备完好无破损主要包括：机床外观、零部件等。

2、加油润滑处有各导轨、过滤器网等。

3、转动部分有X 轴、Y 轴、机头升降螺杆等。

线切割作业指导书11000字一、作业前准备1、机床操作员必须在经过相关机床操作培训并拥有相应的心理素质和技术的情况下，才能独立进行线切割加工操作；2、线切割机操作员必须熟知机床的各项技术参数和操作规程，并在作业前检查机床的各个部位是否正常，如管道堵塞、滑块、进给装置、切割刀具的磨损等；3、在进行线切割加工前，必须清洗工件表面，保证工件表面没有任何污垢，否则会影响线切割质量；4、机床操作员必须正确安装线切割刀具，必要时测量刀具的长度并根据尺寸进行设置；5、对于大型工件的线切割加工，必须确定好机床的工件支撑装置；6、在进行线切割加工前，必须根据工件的形状和不同的加工方式，选择不同的刀具和切割参数，并在加工过程中适时调整参数；7、线切割机操作员在进行加工过程中一定要注意安全，防止意外事故的发生，如：线切割时机床操作员不能贴近工件或切割刀具；8、加工过程中保持机床和工件干燥，防止机床产生腐蚀或工件弯曲；二、线切割加工检查1、在线切割加工过程中，应随时注意工件的尺寸和精度，以保证加工的成品质量；2、对于线切割机刀具磨损情况进行定期检查，必要时及时更换刀具，以保证加工精度；3、在线切割加工后，必须对加工的成品进行检测，根据加工要求进行检查尺寸和表面质量；三、线切割加工过程中的问题处理1、线切割刀具磨损均匀处理方法：机床操作员在加工过程中要经常检查和调整线切割刀具的位置，以保证刀具磨损均匀；2、在线切割加工过程中出现断丝处理方法：机床操作员要及时更换切割线丝，根据加工过程调整切割参数，以保证加工质量；3、线切割加工后出现不懂的问题处理方法：机床操作员应及时查找原因，排除故障，保证加工质量；4、线切割加工过程中机床或者工件存在磨损或损坏处理方法：机床操作员应及时进行维修或者更换，以保证加工质量；四、安全注意事项1、在加工过程中，必须保证机床和周围环境卫生，避免机床和工件遭受外界环境污染和腐蚀；2、机床操作员在进行线切割加工过程中必须佩戴防护镜、手套等防护用品，以防线切割刀具伤人；3、机床操作员在加工过程中，必须严格按照操作规程操作，并按要求进行检查机床和工件的各项技术参数和操作规程。

线切割机床作业指导书一：引言线切割机床是一种常用的金属加工设备，广泛应用于制造业中。

本作业指导书旨在提供对线切割机床操作的详细说明和安全注意事项。

二：适用范围本作业指导书适用于所有使用线切割机床进行金属加工的人员。

三：术语定义及缩写解释1. 线切割：通过电火花放电将高频脉冲能量传输到被处理材料上，使其局部熔化并去除。

2. 机械手臂：自动控制系统下具有多个关节可移动执行特定任务的装置。

3. 放电时间：每次放电所需时间长度。

4. 加工速度：单位时间内完成一个轮廓或孔洞所需要行程距离与该段路程耗费总时长之比值。

四：准备阶段1. 安全检查：a) 检查主要零件是否完好无损；b) 检查润滑油是否充足；c) 清理周围环境确保没有障碍物；2.调整参数设置：a）根据待加工材料选择合适数字模板，并输入相应参数； b）确认各轴的行程范围；c）调整放电时间和加工速度。

五：操作步骤1. 打开机床：a) 按下主电源按钮，确保设备通电；b) 启动控制系统并登录账号；2.加载材料：a）将待加工金属板件安装在夹具上，并用螺丝紧固好。

3.选择程序模式：根据实际需求选择手动或自动模式。

4. 设置切割路径：a) 在控制面板上输入所需图形参数；b) 通过操纵台移动雕刻头到起始位置。

5. 开始作业:根据指示按下启动按钮开始线切割过程。

6. 监测与终止定期检查每个阶段是否正常进行，并及时停止机器以避免任何异常情况发生。

7.完成后清理关闭所有开关，拆卸已经处理完毕的产品并妥善存放原材料等物品.六：安全注意事项1. 穿戴必要的个人防护装备（如耳塞、眼镜和手套），确保身体部位不会接触到运转中的机床部件。

2. 遵循正确操作流程，不得随意更改参数设置。

3. 在操作过程中保持警惕，并及时停止机床以应对任何异常情况。

4. 确保周围环境干燥、整洁并无杂物。

附件：本文档未涉及具体的附件内容，请根据实际需要添加相关文件或图纸。

法律名词及注释：1.电火花放电：指通过高频脉冲将能量传输到被处理材料上，使其局部熔化并去除的一种加工方法。

线切割机床作业指导书一、引言线切割机床是一种常用于金属加工行业的设备，通过使用电火花进行金属切割，具有高精度、高效率的特点。

本作业指导书将为操作者提供关于线切割机床的详细操作指南，以确保操作的安全性和正确性。

二、前期准备1. 检查设备和工作区域：在操作线切割机床之前，确保设备处于正常工作状态，并清理工作区域，保持清洁、整齐。

2. 防护措施：穿戴安全防护装备，如防护手套、工作服、安全帽等，以保护操作者的安全。

3. 机床调试：参照设备操作手册，对线切割机床进行调试，确保各项参数和功能正常。

三、操作步骤1. 开机准备a) 检查电源：确认电源连接稳固，没有松动或短路的情况。

b) 启动系统：按照系统操作手册的指引，启动线切割机床的控制系统。

c) 预热机床：按照预热时间进行预热，确保机床达到工作温度。

2. 加工参数设置a) 材料和厚度选择：根据实际加工需要选择材料种类和厚度。

b) 电流和速度设置：根据材料的硬度和厚度，设置适当的电流和切割速度。

c) 线径选择：根据材料的硬度和厚度，选择适当的线径。

3. 工件固定a) 清洁工件：清洁工件表面，确保无杂质和污垢。

b) 固定夹具：使用适当的夹具将工件固定在机床工作台上，确保工件不会移动。

4. 机床操作a) 加工路径规划：根据工件的形状和要求，制定加工路径。

b) 加工开始：将切割线头与工件接触，按下启动按钮，开始加工过程。

c) 加工监控：在加工过程中，注意观察切割质量和机床运行情况，及时调整参数和处理异常情况。

5. 后期操作a) 加工完成后，关闭机床的电源，进行清洁和维护工作。

b) 清理工作台和周围区域，保持整洁。

c) 检查机床的易损件和润滑油等，及时更换和补充。

d) 将操作记录整理并存档，以备参考和分析。

四、操作要点和注意事项1. 安全第一：操作者必须严格遵守安全操作规程，采取必要的防护措施，确保人身安全。

2. 稳定固定工件：使用夹具等固定措施，确保工件在加工过程中不会移动，以免影响切割质量和安全性。

庚昌机械制造有限公司线切割作业指导书编号版号A/0页号第1页共3页生效日期2012年4月01日编制/日期审核/日期批准/日期1.目的：正确使用线切割机，保证机床精度，延长使用寿命。

避免因不规范操作而造成意外。

2.范围:本指导书适用于本公司内所有线切割机床的安全操作维护。

3.操作与使用：3.1.操作前的准备3.1.1.检查机床位置.3.1.2.电源把电器上的连线与机床连接好,接线时线口朝上,其它连线接在相应的位置,额定电压为380V±10%频率为50HZ,如须220V的额定电压需要另行配制.3.1. 3.检查机床运丝装置。

上好行程挡块,打开运丝开关,看运丝方向是否正确,按住左边的行程开关运丝筒向左边旋转,按右边向右边旋转,此时方向就是正确的,若方向相反,需关掉电器,接换电机中任意两根线,别一种方法是换行程开关里的线,把左边行程开关线与右边行程开关线互换.3.1.4.接水箱\水泵\调节喷水量(1)把机床上的水泵线接在水泵上拧紧,还有一根水管与工作台出水口相接,另一根与机床身的出水孔相接,别一端都接在水箱上.(2)试水泵的方向,打开水泵开关,调好水阀门大小,看下喷水嘴是否喷水或喷水量大小,有可能是水管打折也有可能是水泵泵反掉,水管打折的话需要开水阀上的螺钉,理顺水管再试水,若还不出水则调换水泵方向,关掉电源,水泵上的三根线任意调换两根,然后再打开电源和水泵开关调好喷水大小(注意上好防护罩避免乳液飞溅).3.1.5.安装钼丝(1)电极丝的最大直径为0.25MM,标准为0.18MM;(2)从运丝筒左边上钼丝是从上导轮往下导轮穿,右边则是从下导轮往上导轮穿(注意:运丝不要与导轮平齐,从左边穿钼丝,运丝筒应向右移5-10MM,从右边则需向左边移5-10MM,其目的是避免叠丝之后造成断丝).(3)检查外丝的松紧程度,用手拨动一下钼丝,看它张力是不是大,大的话说明钼丝太松需要紧钼丝,紧丝轮手动紧丝(注意手臂要平,用力要均匀),此时钼丝摆动幅度委,则是钼丝紧了,紧钼丝是因为钼丝有一定的张力.使上下导轮间的电极丝具有好的平直度,可以确保加工精度和粗糙度,紧钼丝过后应检查钼丝是否都在导轮上,是否卡在导电块里,这样会影响工作的光法度与精度.(4)运丝开启的过程中手身等身体部位不要接触电极丝和运丝筒;(5)本运丝秆程限位采用丝杆螺母脱开发,丝杆尾部有一段光杆超行程脱螺母,电机反转复位时推动运丝台手摇卷丝筒,使丝杆拧入螺母即可;(6)调节行程挡块间距,保证行程挡块最小距离不得小于100MM,同时保证两端有5-10MM缠绕长度的余量;(7)紧丝轮手动紧丝,电极丝在经过一段时间使用后,会应弹性疲劳产生拉伸而变松动,可采用手动紧丝的方法重新张紧,注意用力均匀;(8)地运丝过程中需注意安全,严禁身体接触电极丝和贮丝筒,以免发生意外;3.1.6装夹工件(1)装夹工件前应校正电极丝与工作台面的垂直度,以一个面为基准,把面分表放在上悬臂上,紧靠着下悬臂放一把长的角尺,松掉立柱\线架顶端的螺母,摇动手柄上下移动上悬臂,以打表的方式校正其垂直度.(2)将夹具固定在工作台上;(3)装夹工件应根据图纸要求用百分表等量具找正基准面,使基与工作台的X向和Y向平行;(4)装夹工件用百分表找准基准面,使它与工作台纵横向平行(注意:装夹位置应使工件的切割范围控制在机床允许各种之内).(5)工件及夹具等在切割过程中不应碰到线架的任何部分;(6)工件装夹完毕要清出工作台上的一切杂物,同时装好各部分的防护装置,当线架的调味这上线架的高度超过运丝防护罩的高度时应将其备用挡板升起;3.1.7开水泵,调节喷水量开水泵时请先把调节阀调到关状态,然后逐渐开启,调节到上下喷水柱包容电极丝,水柱射向切割区即可,水量不必太大.(注意:开水泵时,如关小或者关断阀门,可能造成冷却液飞溅)3.2操作3.2.1操作方法(1)输入指令。

线切割加工作业指导书
1、线切割加工注意事项
1.1先开稳压电源，后开高压开关，5分钟后方可开始加工；
1.2在钼丝运转情况下，才可开高频电源（60V—80V），停机时先
关高频电源；
1.3不得在无冷却液情况下加工，钼丝接触工作时，开冷却液；
1.4发生故障时立即关闭高频电源；
1.5禁止用手接触钼丝及用湿手接触电器开关；
1.6加工过程中，注意工件有无变形移动，切落的防止工件掉落摔
坏或砸断电极线；
1.7非指定人员不得动用设备，室内有安全防火措施；
1.8操作者必须熟悉机床性能与结构，掌握操作程序，严格遵守安
全守则；
2、线切割加工步骤
2.1开机前，按设备润滑图表注油，手摇纵向横向移动工作台，转
动运丝机构是否灵活，手动操作各手柄检查各机构是否正常；
2.2输入编程程序，模拟运行，检查程序是否正确；
2.3启动冷却泵、运行电机，输入程序，空转10分钟后，加工工件；
2.4停机前，程序复位，关闭冷却泵及运丝电机；
2.5关闭机床开关及电控柜空气开关；
2.6清洁机床，按设备润滑图表进行注油，对刮研面抹油；
3、保养要求
3.1检查过滤器、树脂、液位，及时更换及加水；
3.2清理机床卫生，包括外罩及小槽内的卫生；
3.3每周检查丝垂直及清理废丝，每二周清洗一次上下机头及后部
吸水装置及进气口滤网。

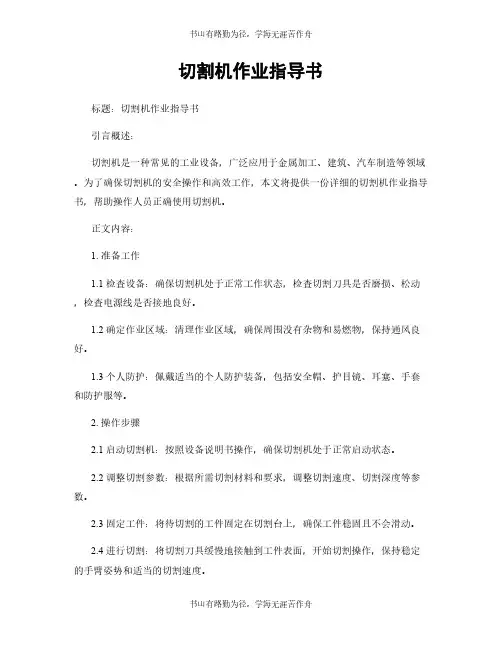

切割机作业指导书标题：切割机作业指导书引言概述：切割机是一种常见的工业设备，广泛应用于金属加工、建筑、汽车制造等领域。

为了确保切割机的安全操作和高效工作，本文将提供一份详细的切割机作业指导书，帮助操作人员正确使用切割机。

正文内容：1. 准备工作1.1 检查设备：确保切割机处于正常工作状态，检查切割刀具是否磨损、松动，检查电源线是否接地良好。

1.2 确定作业区域：清理作业区域，确保周围没有杂物和易燃物，保持通风良好。

1.3 个人防护：佩戴适当的个人防护装备，包括安全帽、护目镜、耳塞、手套和防护服等。

2. 操作步骤2.1 启动切割机：按照设备说明书操作，确保切割机处于正常启动状态。

2.2 调整切割参数：根据所需切割材料和要求，调整切割速度、切割深度等参数。

2.3 固定工件：将待切割的工件固定在切割台上，确保工件稳固且不会滑动。

2.4 进行切割：将切割刀具缓慢地接触到工件表面，开始切割操作，保持稳定的手臂姿势和适当的切割速度。

2.5 完成切割：切割结束后，等待切割刀具停止旋转，关闭切割机，将切割刀具放置在安全位置。

3. 安全注意事项3.1 防止触电：在操作切割机之前，确保电源已经关闭，避免触电事故的发生。

3.2 防止火灾：切割过程中产生的火花可能引发火灾，因此要确保切割区域没有易燃物，并保持灭火器的可及性。

3.3 避免伤害：切割刀具锋利，操作人员应注意手部和身体的位置，避免意外伤害。

总结：通过本文提供的切割机作业指导书，操作人员可以了解到切割机的准备工作、操作步骤和安全注意事项。

正确使用切割机可以提高工作效率，确保操作人员的安全。

在使用切割机时，请务必遵循操作规程，并始终保持警惕。

线切割安全作业指导书（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
