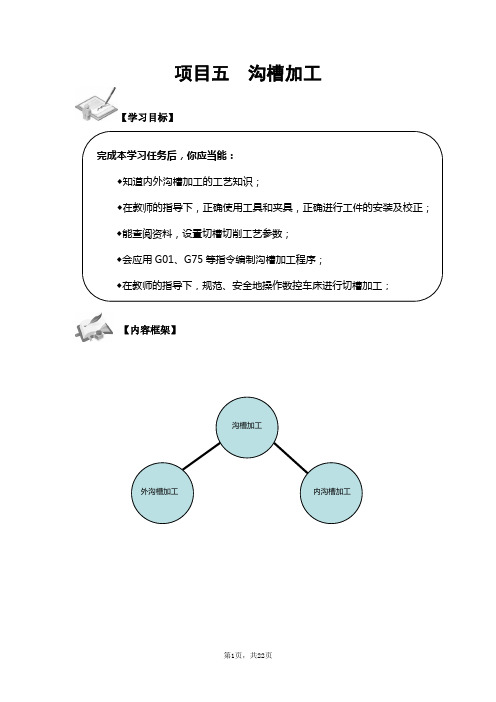

项目五 沟槽加工【学习目标】【内容框架】【项目描述】本项目研究槽的加工。
先了解槽加工的特点及槽的种类、作用。
1.槽加工的特点槽加工是数控加工的重要内容之一，它包括外沟槽、内沟槽、端面槽（如图5-1所示）等。
轴类零件外螺纹一般都带有退刀槽、砂轮越程槽等；套类零件内螺纹也常常带有内沟槽。
切断与车外直沟槽相类似，不同的是要将槽一直切到工件中心故对切槽刀要求更高。
槽加工有如下特点：(a)车外沟槽 (b)车内沟槽 (c)车端面槽图5-1 槽的种类（1）切槽刀刀头宽度较窄，一般为3-5mm，故刀具刚度较差，切削过程中容易产生扎刀、振动甚至断刀现象。
（2）加工窄槽时，槽宽有刀头宽度决定。
对尺寸要求高的窄槽，刀宽控制较为难。
（3）加工内沟槽时，刀具后刀面容易与工件加工表面发生干涉与挤压，不易装刀。
（4）槽尺寸测量困难。
2.槽加工的技术要求对沟槽加工的技术要求主要有以下几个方面：（1）尺寸公差等级通常为IT8级；（2）形位公差等级IT8；2.3。
（3）表面粗糙度Ra值应达到um任务一切削外沟槽【任务说明】◎掌握外沟槽的加工与编程方法，为螺纹的加工和综合复杂零件的加工做好准备。
技能点◎G75与子程序指令的正确应用能力；◎准确控制切槽宽度，保证零件加工精度并具备分析切槽质量的能力；◎加工等距槽、不等距槽及宽槽的能力。
知识点◎G75的含义和编程格式；◎子程序加工槽的应用；【任务引入】加工如图5-2所示的零件，如何编排工艺，如何编写程序？图5-2 螺纹加工零件图【工作任务】在数控车床上加工如图5-2所示的零件，毛坯mm mm 10255⨯φ的45钢，需完成该零件程序编制并加工。
【任务分析】加工此类零件，可直接采用三爪自定心卡盘装夹。
首先加工工件左端部分，夹毛坯mm 55φ，伸出卡盘右端面mm 55，加工工件右端mm 55φ外圆，外切槽，R8圆弧并保证其尺寸精度。
然后掉头装夹mm 55φ外圆，伸长mm 58，打表找正，加工工件右半部分三角形外螺纹，退刀槽及外锥轮廓，并保证尺寸精度。
