机械制造工艺学基础知识复习

粗基准概念:以未加工的表面为定位基准的基准。

精基准概念:以加工过的表面为定位基准的基准。

精基准的选择:1基准重合原则2统一基准原则3互为基准原则4自为基准原则5便于装夹原则6 精基准的面积与被加工表面相比,应有较大的长度与宽度,以提高其位置精度。

粗基准的选用原则:1保证相互位置要求2保证加工表面加工余量合理分配3便于工件装夹4粗基准一般不得重复使用原则(1、若必须保证工件上加工表面与非加工表面间的位置要求,则应以不加工表面作为粗基准;2、若各表面均需加工,且没有重点要求保证加工余量均匀的表面时,则应以加工余量最小的表面作为粗基准,以避免有些表面加工不起来。

3、粗基准的表面应平整,无浇、冒口及飞边等缺陷。

4、粗基准一般只能使用一次,以免产生较大的位置误差。

)生产纲领:计划期内,应当生产的产品产量与进度计划。

备品率与废品率在内的产量六点定位原理:用来限制工件自由度的固定点称为定位支承点。

用适当分布的六个支承点限制工件六个自由度的法则称为六点定位原理(六点定则)组合表面定位时存在的问题 :当采用两个或两个以上的组合表面作为定位基准定位时,由于工件的各定位基准面之间以及夹具的各定位元件之间均存在误差,由此将破坏一批工件位置的一致性,并在夹紧力作用下产生变形,甚至不能夹紧定位误差:由于定位不准确而造成某一工序在工序尺寸或位置要求方面的加工误差。

产生原因:1工件的定位基准面本身及它们之间在尺寸与位置上均存在着公差范围内的差异;2夹具的定位元件本身及各定位元件之间也存在着一定的尺寸与位置误差;3定位元件与定位基准面之间还可能存在着间隙。

夹紧装置的设计要求:1夹紧力应有助于定位,不应破坏定位;2夹紧力的大小应能保证加工过程中不发生位置变动与振动,并能够调节;3夹紧后的变形与受力面的损伤不超出允许的范围;4应有足够的夹紧行程;5手动时要有自锁功能;6结构简单紧凑、动作灵活、工艺性好、易于操作,并有足够的强度与刚度。

第一章˙机械加工工艺过程是机械产品生产过程的一部分，是直接生产过程，其原意是指采用金属切削刀具或磨具来加工工件，使之达到所要求的形状、尺寸、表面粗糙度和力学物理性能，成为合格零件的生产过程。

（P7）˙机械加工工艺过程由若干个工序组成。

每个工序又可依次细分为安装、工位、工步和走刀。

˙工序三条件：一个(或一组)工人在一个工作地点对一个（或同时对几个）工作对象（工件）连续完成的那一部分工艺过程。

˙安装：如果在一个工序中需要对工件进行几次装夹，则每次装夹下完成的那部分工序内容称为一个安装。

˙工位:在工件的一次安装中，通过分度（或移位）装置，使工件相对于机床床身变换加工位置，则把为一个加工位置上的安装内容称为工位。

˙工步：加工表面、切削刀具、切削速度和进给量都不变的情况下所完成的工位内容，称为一个工步。

˙走刀：切削刀具在加工表面上切削一次所完成的工步内容，称为一次走刀。

˙零件进行机械加工时，必须具备一定的条件，即要有一个系统来支持，称之为机械制造工艺系统。

（P10）˙在计划期内，应当生产的产品产量和进度计划称为生产纲领。

（P11）˙生产批量是指一次投入或产出的同一产品或零件的数量。

˙装夹又称安装，包括定位和夹紧两项内容。

装夹方式：1.夹具中装夹 2.直接找正装夹 3.划线找正装夹（P13）˙采用6个按一定规则布置的约束点来限制工件的6个自由度，实现完全定位，称之为六点定位原理。

（P15）˙完全定位工件的6个自由度均被限制，称为完全定位。

（P17）˙不完全定位工件6个自由度中有1个或几个自由度未被限制，称为不完全定位。

˙工件应该完全定位还是不完全定位由工件的加工要求和自身形状决定。

˙欠定位：在加工时根据被加工面的尺寸、形状和位置要求，应限制的自由度未被限制，即约束点不足，这样的情况称为欠定位。

欠定位的情况下是不能保证加工要求的，因此是绝对不能允许的。

不完全定位不一定就是欠定位，不完全定位应注意可能会有欠定位。

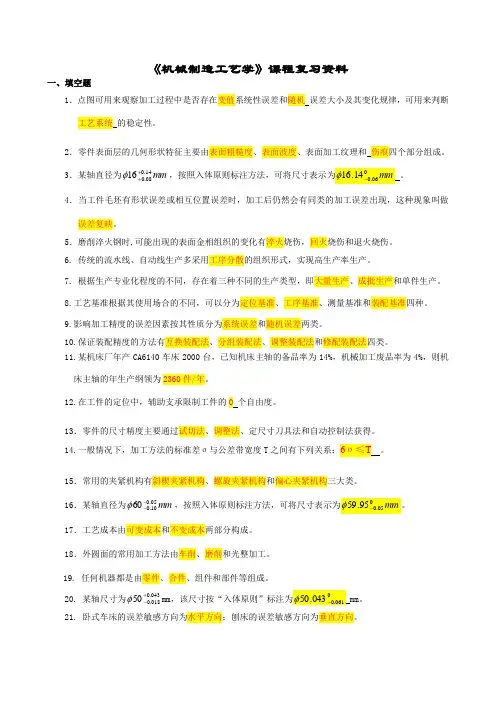

《机械制造工艺学》课程复习资料一、填空题1．点图可用来观察加工过程中是否存在变值系统性误差和随机 误差大小及其变化规律，可用来判断 工艺系统 的稳定性。

2．零件表面层的几何形状特征主要由表面粗糙度、表面波度、表面加工纹理和 伤痕四个部分组成。

3．某轴直径为mm 14.008.016++φ，按照入体原则标注方法，可将尺寸表示为mm 006.014.16-φ 。

4．当工件毛坯有形状误差或相互位置误差时，加工后仍然会有同类的加工误差出现，这种现象叫做误差复映。

5．磨削淬火钢时,可能出现的表面金相组织的变化有淬火烧伤，回火烧伤和退火烧伤。

6. 传统的流水线、自动线生产多采用工序分散的组织形式，实现高生产率生产。

7. 根据生产专业化程度的不同，存在着三种不同的生产类型，即大量生产、成批生产和单件生产。

8.工艺基准根据其使用场合的不同，可以分为定位基准、工序基准、测量基准和装配基准四种。

9.影响加工精度的误差因素按其性质分为系统误差和随机误差两类。

10.保证装配精度的方法有互换装配法、分组装配法、调整装配法和修配装配法四类。

11.某机床厂年产CA6140车床2000台，已知机床主轴的备品率为14%，机械加工废品率为4%，则机床主轴的年生产纲领为2360件/年。

12.在工件的定位中，辅助支承限制工件的0 个自由度。

13．零件的尺寸精度主要通过试切法、调整法、定尺寸刀具法和自动控制法获得。

14.一般情况下，加工方法的标准差σ与公差带宽度T 之间有下列关系：6σ≤T 。

15．常用的夹紧机构有斜楔夹紧机构、螺旋夹紧机构和偏心夹紧机构三大类。

16．某轴直径为mm 05.010.060--φ，按照入体原则标注方法，可将尺寸表示为mm 005.095.59-φ。

17．工艺成本由可变成本和不变成本两部分构成。

18．外圆面的常用加工方法由车削、磨削和光整加工。

19. 任何机器都是由零件、合件、组件和部件等组成。

机械制造工艺学第一章绪论一、生产过程、工艺过程与工艺系统机械产品的生产过程：将原材料转变成机械产品的全部劳动过程工艺过程：改变生产对象的形状、尺寸、相互位置和性质，使其成为成品或半成品的过程。

·机械加工工艺过程的组成：1.工序：一个或一组工人，在一台机床或一个工作地点对一个或同时对几个工件所连续完成的那一部分工艺过程。

2.工步：加工表面、切削刀具、切削速度和进给量都不变的情况下所完成的那部分工作称一个工步。

3.安装：工件经一次装夹后所完成的那一部分工序，称一次安装。

4.工位：为了完成一定的工序，一次装夹后，工件与夹具或设备的可动部分一起相对刀具或设备的固定部分所占据的每一个位置。

5.走刀：切削刀具在加工表面上切削一次所完成的工步内容二、生产类型与工艺特点·生产纲领：(N)某种零件的年产量称为该零件的年生产纲领·生产纲领与生产类型的关系：单件、小批量生产成批生产大批大量生三、工件加工时的定位及基准●工件的定位：定位：工件在机床或夹具中占有正确位置的过程。

装夹夹紧：工件定位后的固定，使其在加工过程中保持定位位置不变的操作。

●工件的三种装夹方法：1.直接找正法：用千分表、划线盘等工具，找正某些位置精度要求的表面，再夹紧。

2.划线找正装夹：按图纸要求在工件表面划出位置线、加工线及找正线，装夹工件时先在机床上按找正线找正工件位置，然后再夹紧工件。

3.夹具装夹：用通用或专用夹具装夹工件。

●定位原理1.六点定位原理定义：物体在空间的六个自由度，可用按一定规则布置的六个约束点来限制。

2.用定位元件限制自由度3.完全定位和不完全定位完全定位：完全限制了物体的六个自由度。

不完全定位：限制了物体六个自由度中的其中几个自由度。

●欠定位和过定位（1）欠定位定义：根据工件加工面位置尺寸要求必须限制的自由度没有完全限制。

（2）过定位定义：工件定位时，同一个自由度被两个或两个以上的约束点限制。

基准·基准定义：在零件图上或实际的零件上，用来确定一些点、线、面位置时所依据的那些点、线、面称为基准。

1，工序：一个工人在一个工作地点对同一个（或同时对几个）工件连续完成的那部分工艺过程。

2，安装3，工位4，工步：加工表面，切削工具，切削速度和进给量都不变的情况下所完成的工位内容5，走刀工件的装夹1，夹具中装夹（精度稳定性好)2,直接找正装夹（工人直接在机床上利用百分表，划线盘等工具进行工件定位，效率低）3，划线找正装夹，事先在工件上划出位置线，找正线和加工线主轴回转误差：1）径向圆跳动2）轴向圆跳动{导致1，工件端面与轴线不垂直2，加工螺纹时产生螺距周期误差）3）倾角摆动影响主轴回转精度的原因：轴承的误差，轴承间隙，与轴承配合零件的误差及主轴系统的径向不等刚度和热变形，主轴转速也有影响提高主轴回转精度的措施：1）提高主轴部件的制造精度2)对滚动轴承进行预紧，以消除间隙3)使主轴回转误差不反映到工件上切削力作用点位置变化引起的工件形状误差：1）机床变形，而使加工出来的工件呈两端粗，中间细的马鞍形2)工件的变形，两顶尖间车削刚度差的细长轴加工后呈鼓形3）工艺系统总变形冷作硬化：加工过程中产生塑性变形，使晶格扭曲，畸变，晶粒间产生滑移，晶粒被拉长，这些使表面硬度增加减少热变形对加工精度影响的措施：1）减少热源的发热和隔离热源2）均衡温度场（如油池搬出主机做成单独油箱）3）采用合理的机床部件结构及装配基准（采用热对称结构，合理选择机床零部件装配基准) 4)加速达到热平衡状态5）控制环境温度切削加工时加工表面冷作硬化的影响因素：1）切削用量（进给量，切削速度）2）刀具几何形状，切削刃钝圆半径越大冷作硬化越大3）材料塑性越大，则冷作硬化越大磨削加工时冷作硬化影响因素：1）材料性能2）磨削用量（增大了背吃刀量，纵向进给速度，提高工件转速，提高磨削速度）3）砂轮粒度，粒越大，每颗载荷越小，冷硬程度也越小粗基准的选择：1）保证相互位置要求的原则，如必须保证工件上加工面与不加工面的相互位置要求，则应以不加工面作为粗基准2）保证加工表面加工余量合理分配原则，例如：以导轨面为粗基准加工底面，再以底面为精基准加工导轨面3）便于工件装夹原则4）粗基准一般不得重复使用原则（不允许毛坯面重复使用）精基准的选择1)基准重合原则2）统一基准原则，精基准面先加工出来，以后工序均以它为精基准加工其他表面3)互为基准原则4）自为基准原则，旨在减小表面粗糙度，减小加工余量和保证加工余量均匀5）便于装夹原则工艺顺序安排原则：1）先加工基准面，再加工其他表面2）一般先加工面再加工孔3）先加工主要表面，再加工次要表面4）先安排粗加工再安排精加工。

机械制造工艺学知识点总结（含名词解释）Made by Lucy绪论机械：是利用其几何形状实现力与运动方面的性能/功能要求的产品。

制造：将原材料加工成为可供使用的物品、获得产品的过程。

机械制造：用机械的方法制造机械产品。

关键是获得几何形状和位置。

目的：T ——时间，效率 Q——质量 C——成本S——服务 E——环保第一章机械制造过程生产过程：从确定生产需求之后，到得到产品的过程。

包括产品开发过程、产品制造过程和产品销售过程。

到现在，生产过程扩充到服务。

制造过程：直接把原材料和毛坯转换为成品的过程。

包括毛坯制造、机械加工工艺、装配、热及表面处理、检验过程。

制造过程“三流”：能量流、物质流、信息流。

机械加工工艺过程：用切削加工的方法，直接改变工件几何形状及表面机械物理性能的过程。

简称工艺过程。

工序：一个（或同时加工的一组）工件，在一个工作地，由一个（或相互协作的多个）工人所连续完成的工艺过程。

安装：如果在一个工序中需要对工件进行几次装夹，则每次装夹下完成的那部分工序内容成为一个安装。

工位：在工件的一次安装中，通过分度装置，使工件相对于机床床身变换加工位置，则把每一个加工位置上的安装内装内容称为工位。

工步：加工表面，切削刀具，切削速度和进给量都不变的情况下所完成的工位内容。

走刀：切削刀具在加工表面上切削一次所完成的工步。

工步、走刀、工位和安装之间的关系：走刀＜工步＜工位＜安装一次安装可以有多个工位、工步和多次走刀一个工位可以有多个工步和多次走刀，但一般在一次安装下完成；一个工步只能在一次安装和一个工位下完成，但可多次走刀。

可以规范工艺、保证质量工艺规程：工艺过程的书面表达形式和文字记录，用法律文件形式规定下来的工艺过程。

（工艺过程可以有多个，工艺规程只能有一个。

）生产纲领：是指企业在计划期内应生产的产品产量和进度计划，多数以年计，零件的生产纲领还包括一定的备品和废品数量。

N=n(1+α)(1+β）QQ---产品的生产纲领α---备品率N---零件的生产纲领β---废品率生产类型：是企业（或车间、工段、班组）生产专业化程度的分类生产批量：年生产纲领确定后，还应根据车间（或工段）的具体情况，确定在计划期内一次投入或产出的同一产品/零件的数量。

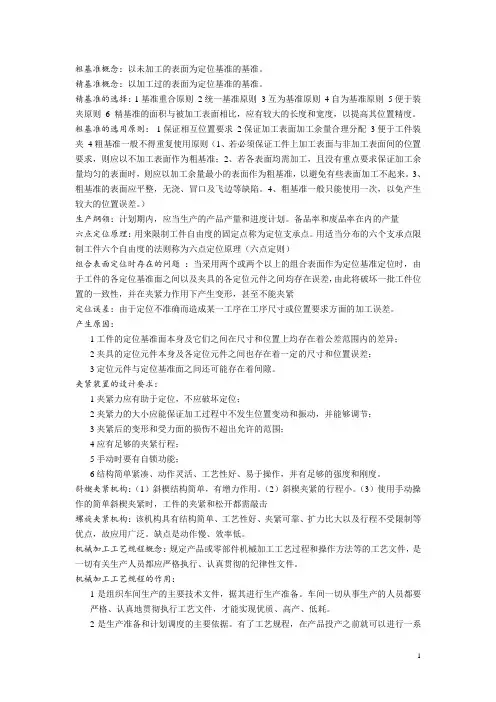

粗基准概念：以未加工的表面为定位基准的基准。

精基准概念：以加工过的表面为定位基准的基准。

精基准的选择：1基准重合原则2统一基准原则3互为基准原则4自为基准原则5便于装夹原则6 精基准的面积与被加工表面相比，应有较大的长度和宽度，以提高其位置精度。

粗基准的选用原则：1保证相互位置要求2保证加工表面加工余量合理分配3便于工件装夹4粗基准一般不得重复使用原则（1、若必须保证工件上加工表面与非加工表面间的位置要求，则应以不加工表面作为粗基准；2、若各表面均需加工，且没有重点要求保证加工余量均匀的表面时，则应以加工余量最小的表面作为粗基准，以避免有些表面加工不起来。

3、粗基准的表面应平整，无浇、冒口及飞边等缺陷。

4、粗基准一般只能使用一次，以免产生较大的位置误差。

）生产纲领：计划期内，应当生产的产品产量和进度计划。

备品率和废品率在内的产量六点定位原理：用来限制工件自由度的固定点称为定位支承点。

用适当分布的六个支承点限制工件六个自由度的法则称为六点定位原理（六点定则）组合表面定位时存在的问题：当采用两个或两个以上的组合表面作为定位基准定位时，由于工件的各定位基准面之间以及夹具的各定位元件之间均存在误差，由此将破坏一批工件位置的一致性，并在夹紧力作用下产生变形，甚至不能夹紧定位误差：由于定位不准确而造成某一工序在工序尺寸或位置要求方面的加工误差。

产生原因：1工件的定位基准面本身及它们之间在尺寸和位置上均存在着公差范围内的差异；2夹具的定位元件本身及各定位元件之间也存在着一定的尺寸和位置误差；3定位元件与定位基准面之间还可能存在着间隙。

夹紧装置的设计要求：1夹紧力应有助于定位，不应破坏定位；2夹紧力的大小应能保证加工过程中不发生位置变动和振动，并能够调节；3夹紧后的变形和受力面的损伤不超出允许的范围；4应有足够的夹紧行程；5手动时要有自锁功能；6结构简单紧凑、动作灵活、工艺性好、易于操作，并有足够的强度和刚度。

第一章绪论1)何谓生产过程，工艺过程,工艺系统;生产过程是指将原材料转变为成品的所有劳动过程工艺过程：在生产过程中,毛坯的制造、零件的机械加工与热处理、产品的装配等工作直接改变生产对象的形状、尺寸、相对位置和性质等，使其成为成品或半成品，这一过程称为.工艺系统：机械加工中,由机床、刀具、夹具和工件组成的统一体。

2)生产纲领概念及计算,生产类型的确定及对应的工艺特点。

生产纲领定义：计划期内，包括备品率和废品率在内的产量。

某零件在计划期为一年的年生产纲领N计算：N=Qn（1+α%+β％) （件/年)式中：Q—产品的产量（台/年）；n-每台产品中该零件的数量（件/台)；α%-备品的百分率；β％—废品的百分率。

3)工艺过程:工序、安装、工位，工步（复合工步），走刀的概念一个或一组工人在一个工作地点或一台机床上,对同一个或几个零件进行加工所连续完成的那部分工艺过程称为工序在工件的一次安装中,通过分度（或移位）装置,使工件相对于机床床身变换加工位置，则把工件在机床上所占据的位置称为工位在一次安装中，可能只有一个工位，也可能有几个工位在加工表面不变、加工工具不变、切削用量中的进给量和切削速度不变的情况下所完成的那部分工序内容,称为工步。

注意：一个工序含有一个或几个工步。

为提高生产率，采用多刀同时加工一个零件的几个表面时,也看作一个工步，并称为复合工步。

在一个工步内,若被加工表面需切除的余量较大,一次切削无法完成，则可分几次切削,每一次切削就称为一次走刀.走刀是构成工艺过程的最小单元。

4)工件在机床或夹具中的装夹主要有哪三种方式?直接找正安装，划线找正装夹，夹具中装夹5)工艺基准的分类(概念）(设计、工序、定位、测量、装配基准），知道什么是基准重合原则，会根据实际问题确定设计、工序、定位、测量基准。

基准重合原则即，设计基准与工序基准重合，定位基准与设计基准重合.。

（应尽可能选用设计基准作为精基准,这样可以避免由于基准不重合而引起的误差。

机械制造工艺学知识点总结（含名词解释）Made by Lucy绪论机械：是利用其几何形状实现力与运动方面的性能/功能要求的产品。

制造：将原材料加工成为可供使用的物品、获得产品的过程。

机械制造：用机械的方法制造机械产品。

关键是获得几何形状和位置。

目的：T ——时间，效率 Q——质量 C ——成本S——服务 E——环保第一章机械制造过程生产过程：从确定生产需求之后，到得到产品的过程。

包括产品开发过程、产品制造过程和产品销售过程。

到现在，生产过程扩充到服务。

制造过程：直接把原材料和毛坯转换为成品的过程。

包括毛坯制造、机械加工工艺、装配、热及表面处理、检验过程。

制造过程“三流”：能量流、物质流、信息流。

机械加工工艺过程：用切削加工的方法，直接改变工件几何形状及表面机械物理性能的过程。

简称工艺过程。

工序：一个（或同时加工的一组）工件，在一个工作地，由一个（或相互协作的多个）工人所连续完成的工艺过程。

安装：如果在一个工序中需要对工件进行几次装夹，则每次装夹下完成的那部分工序内容成为一个安装。

工位：在工件的一次安装中，通过分度装置，使工件相对于机床床身变换加工位置，则把每一个加工位置上的安装内装内容称为工位。

工步：加工表面，切削刀具，切削速度和进给量都不变的情况下所完成的工位内容。

走刀：切削刀具在加工表面上切削一次所完成的工步。

工步、走刀、工位和安装之间的关系：走刀＜工步＜工位＜安装一次安装可以有多个工位、工步和多次走刀一个工位可以有多个工步和多次走刀，但一般在一次安装下完成；一个工步只能在一次安装和一个工位下完成，但可多次走刀。

可以规范工艺、保证质量工艺规程：工艺过程的书面表达形式和文字记录，用法律文件形式规定下来的工艺过程。

（工艺过程可以有多个，工艺规程只能有一个。

）生产纲领：是指企业在计划期内应生产的产品产量和进度计划，多数以年计，零件的生产纲领还包括一定的备品和废品数量。

N=n(1+α)(1+β）QQ---产品的生产纲领α---备品率N---零件的生产纲领β---废品率生产类型：是企业（或车间、工段、班组）生产专业化程度的分类生产批量：年生产纲领确定后，还应根据车间（或工段）的具体情况，确定在计划期内一次投入或产出的同一产品/零件的数量。

粗基准概念：以未加工的表面为定位基准的基准。

精基准概念：以加工过的表面为定位基准的基准。

精基准的选择：1基准重合原则2统一基准原则3互为基准原则4自为基准原则5便于装夹原则6 精基准的面积与被加工表面相比，应有较大的长度和宽度，以提高其位置精度。

粗基准的选用原则：1保证相互位置要求2保证加工表面加工余量合理分配3便于工件装夹4粗基准一般不得重复使用原则（1、若必须保证工件上加工表面与非加工表面间的位置要求，则应以不加工表面作为粗基准；2、若各表面均需加工，且没有重点要求保证加工余量均匀的表面时，则应以加工余量最小的表面作为粗基准，以避免有些表面加工不起来。

3、粗基准的表面应平整，无浇、冒口及飞边等缺陷。

4、粗基准一般只能使用一次，以免产生较大的位置误差。

）生产纲领：计划期内，应当生产的产品产量和进度计划。

备品率和废品率在内的产量六点定位原理：用来限制工件自由度的固定点称为定位支承点。

用适当分布的六个支承点限制工件六个自由度的法则称为六点定位原理（六点定则）组合表面定位时存在的问题：当采用两个或两个以上的组合表面作为定位基准定位时，由于工件的各定位基准面之间以及夹具的各定位元件之间均存在误差，由此将破坏一批工件位置的一致性，并在夹紧力作用下产生变形，甚至不能夹紧定位误差：由于定位不准确而造成某一工序在工序尺寸或位置要求方面的加工误差。

产生原因：1工件的定位基准面本身及它们之间在尺寸和位置上均存在着公差范围内的差异；2夹具的定位元件本身及各定位元件之间也存在着一定的尺寸和位置误差；3定位元件与定位基准面之间还可能存在着间隙。

夹紧装置的设计要求：1夹紧力应有助于定位，不应破坏定位；2夹紧力的大小应能保证加工过程中不发生位置变动和振动，并能够调节；3夹紧后的变形和受力面的损伤不超出允许的范围；4应有足够的夹紧行程；5手动时要有自锁功能；6结构简单紧凑、动作灵活、工艺性好、易于操作，并有足够的强度和刚度。

1、机械产品的生产过程是一个系统过程，可分为决策、设计与研究、制造三个阶段。

2、工艺过程中的机械加工、装配与调试等称为机械制造工艺过程。

3、生产过程中凡属直接改变生产对象的形状、尺寸、性能和相对位置关系的过程称为工艺过程。

但在机床上加工一个零件后进行尺寸测量的工作，虽然不直接改变零件的形状、尺寸、性能和相对位置关系，但与加工过程密切相关，因此也应将其列在工艺过程的范畴之内。

4、生产类型一般分为单件生产、成批生产和大量生产3种类型，成批生产又可分别为小批生产、中批生产和大批生产。

各种生产类型都朝着生产过程柔性化的方向发展，多品种中小批量的生产方式已成为当今社会的主流。

5、基准是指用以确定生产对象几何要素间的几何关系所依据的点、线、面。

6、基准可分为设计基准和工艺基准两大类。

工艺基准又可分为工序基准、定位基准、测量基准和装配基准。

7、在工序图中，用以确定本工序被加工表面加工后的尺寸、形状、位置所采用的基准称为工序基准。

8、在加工时，用以确定工件在机床上或夹具中正确位置所采用的基准称为定位基准。

9、在加工中或加工后，用以测量工件形状、位置和尺寸误差所采用的基准称为测量基准。

10、在装配时，用以确定零件或部件在产品上相对位置所采用的基准称为装配基准。

11、在分析基准问题时，必须注意以下两点：1）作为基准的点、线、面不一定具体存在，而由某些具体的表面来体现，这种表面称为基面。

2）作为基准，可以是没有面积的点和线或很小的面，但代表这种基准的基面总是有一定面积的。

12、工件的装夹包括定位和夹紧两个过程。

定位是指确定工件在机床或夹具中占有正确位置的工艺过程。

夹紧是指将工件定位后的位置固定下来，使其在加工过程中保持定位位置不变的工艺过程。

13、装夹的方法可分为直接找正装夹、划线找正装夹和夹具装夹。

14、六点定位原理是指在夹具中采用合理布置的六个定位支撑点与工件的定位基准相接触，来限制工件的六个运动自由度。

15、工件的六个自由度全部被限制而在夹具中占有完全确定的唯一位置，称为完全定位。

机械制造工艺学一、名词解释生产纲领-----指企业根据市场需求确定，在计划期内应当生产的产品产量和精度计划。

生产过程-----指将原材料转变为成品的全过程。

工艺过程-----改变生产对象的形状、尺寸、相对位置和性质等，使其成为成品或半成品的过程。

工艺规程-----规定产品或零部件制造工艺过程和操作方法等的工艺文件。

尺寸链-----在机器装配或零件加工过程中，由相互连接的尺寸形成封闭的尺寸组。

封闭环-----尺寸链中在装配过程或加工过程最后（自然或间接）形成的一环。

基本时间-----直接用于改变工件的尺寸、形状和表面质量等消耗的时间。

可变费用-----直接与年产量有关，随年产量的增减而成比例变动的费用。

不可变费用-----与年产量无关，不随年产量的增减而变化的费用。

强迫振动-----由外界周期性激振力引起和维持的振动。

自激振动-----在一定条件下，由振动系统本身产生的交变力激发和维持的一种稳定的周期性振动。

常值系统性误差-----顺次加工一批工件中，其大小和方向保持不变的误差。

变值系统性误差-----顺次加工一批工件中，其大小和方向按一定规律变化的误差。

机械加工精度------指零件加工后的实际几何参数（尺寸、形状和位置）与理想几何参数的符合程度。

经济精度-----在正常的加工条件下，所能较经济地保证的加工精度和表面粗糙度。

配合精度-----指配合面间达到规定的间隙或过盈的要求。

相对运动精度-----指有相对运动的零部件间在运动方向和运动速度引起的位置上的精度。

完全互换装配法-----在全部产品中，装配时各组成环不需挑选或改变其大小或位置，装入后即能达到封闭环的公差要求。

二、选择题1.下列不属于工序分类的是（C）A、工位B、工步C、装配D、行程2.下列不属于工艺过程的是（C）A、铸造B、车削C、包装D、热处理3.在加工表面、刀具都不变的情况下，所连续完成的那部分工艺过程称为（B）A、工序B、工步C、工位D、进给4.工艺系统、制造系统与生产系统的层级关系是（ B ）A、生产系统＞工艺系统＞制造系统B、制造系统＞生产系统＞工艺系统C、制造系统＞工艺系统＞生产系统D、工艺系统＞制造系统＞生产系统5.一个完整的工艺系统由（ D ）构成A、机床、夹具、机床附件和工件B、机床、辅具、刀具和工件C、机床、夹具、刀具和量具D、机床、夹具、刀具和工件6.下列易引起工件表面金相组织变化的加工方法是（ D ）A、铣削B、钻削C、车削D、磨削7.关于加工顺序的安排和设备的选择错误的是（ C ）A、加工阶段粗精分开B、安排时效处理C、加工顺序为基准先行、先孔后面D、所用设备依批量不同而异8.箱体平面的加工常用方法不包括（D）A、刨削B、铣削C、磨削D、车削9.属于几何误差的是（ C ）A、测量误差B、刀具磨损C、刀具误差D、工艺系统受热变形10.不能减少毛坯形状造成的误差复映规律的措施是（ D ）A、提高毛坯制造精度B、提高工艺系统刚度C、多次加工D、提高切削速度11.气缸盖的上下表面有很高的平行度要求，则精加工时可采用（ C ）A、精基准的基准重合原则B、精基准的自为基准原则C、精基准的互为基准原则D、精基准的基准统一原则12.车削细长轴，因工件刚度不足造成在工件轴向截面上的形状是（D）A、马鞍形B、梯形C、矩形D、腰鼓形13.磨淬火钢时，在工件表面上形成的瞬时高温将使表面金属产生的金相组织变化不包括（ C ）A、回火烧伤B、退火烧伤C、正火烧伤D、淬火烧伤14.对相互位置精度要求高的大孔孔系精加工（例如车床主轴箱箱体孔系精加工），应该采用的加工工艺是（C ）A、钻削B、拉削C、镗削D、铰削15.齿轮的毛坯形式不包括（ D ）A、棒料B、锻件C、铸件D、焊件16.不属于外圆表面光整加工的是（ A ）A、砂带磨削B、滚压C、抛光D、珩磨17.机床导轨的精度要求极高，进行光整加工工序时，应符合（A）A、精基准的自为基准原则B、精基准的基准重合原则C、精基准的基准统一原则D、粗基准的保证加工余量均匀原则18.不属于获得尺寸精度的加工方法是（ A ）A、刀尖轨迹法B、试切法C、调整法D、主动观测法19.在零件选择精基准时，若应选择几个被加工表面（或几道工序）都能使用的定位基准为精基准称为（C ）A、基准重合B、互为基准C、基准统一D、自为基准20.加工大型箱体零件上有数量较多、孔径较大、精度要求过高的孔时，一般使用下面的哪一种加工方法（D）A、钻削B、拉削C、铰削D、镗削21.查找装配图组成环的原则不包括（C）A、封闭原则B、环数最少原则C、单方向原则D、精确原则22.不属于获得形状精度加工方法的是（ A ）A、调整法B、成形法C、仿形法D、展成法23.单件零件生产的时间不包括（ A ）A、准终时间B、基本时间C、辅助时间D、布置场地时间24.在下列条件中，（ C ）是单件生产的工艺特征A、广泛使用专用设备B、有详细的工艺文件C、使用通用刀具和万能量具D、广泛用夹具进行安装定位25.轴类零件加工时最常用的定位基准是（ C ）A、端面B、外圆面C、中心孔D、端面和外圆面26.磨削淬火钢时，磨削区温度未超过淬火钢的相变温度，但已超过马氏体的转变温度，可能产生（ B ）A、淬火烧伤B、回火烧伤C、退火烧伤D、不烧伤27.机器的质量主要取决于机器设计的正确性、零件加工质量和（ B ）A、测试B、装配C、修理D、管理28.装配尺寸链的构成取决于（ B ）A、工艺过程方法B、零部件结构尺寸C、零件的数量D、加工方法29.高能束加工不包括（ D ）A、激光加工B、电子束加工C、离子束加工D、水射流加工30.非传统加工技术特点不包括（ D ）A、工具与工件不直接接触B、不主要依靠机械能C、使用的工具硬度一般小于被加工材料的硬度D、加工过程中不去除材料31.采用修配法装配时应正确选择（ C ）A、封闭环B、协调环C、补偿环D、公共环32.通过控制零件的加工误差来保证产品的装配精度的装配方法是（ A ）A、互换法B、选择法C、修配法D、调整法33.不属于装配工艺规程基本要求的是（ B ）A、保证装配质量B、提高零件质量C、提高生产率D、减少装配成本四、简答题1.制订工艺规程的步骤和内容有哪些？步骤：（1）熟悉和分析制订工艺规程的主要依据，确定零件的生产纲领和生产类型，进行零件的结构工艺性分析。

粗基准概念：以未加工的表面为定位基准的基准。

精基准概念：以加工过的表面为定位基准的基准。

精基准的选择：1基准重合原则2统一基准原则3互为基准原则4自为基准原则5便于装夹原则6 精基准的面积与被加工表面相比，应有较大的长度和宽度，以提高其位置精度。

粗基准的选用原则：1保证相互位置要求2保证加工表面加工余量合理分配3便于工件装夹4粗基准一般不得重复使用原则（1、若必须保证工件上加工表面与非加工表面间的位置要求，则应以不加工表面作为粗基准；2、若各表面均需加工，且没有重点要求保证加工余量均匀的表面时，则应以加工余量最小的表面作为粗基准，以避免有些表面加工不起来。

3、粗基准的表面应平整，无浇、冒口及飞边等缺陷。

4、粗基准一般只能使用一次，以免产生较大的位置误差。

）生产纲领：计划期内，应当生产的产品产量和进度计划。

备品率和废品率在内的产量六点定位原理：用来限制工件自由度的固定点称为定位支承点。

用适当分布的六个支承点限制工件六个自由度的法则称为六点定位原理（六点定则）组合表面定位时存在的问题：当采用两个或两个以上的组合表面作为定位基准定位时，由于工件的各定位基准面之间以及夹具的各定位元件之间均存在误差，由此将破坏一批工件位置的一致性，并在夹紧力作用下产生变形，甚至不能夹紧定位误差：由于定位不准确而造成某一工序在工序尺寸或位置要求方面的加工误差。

产生原因：1工件的定位基准面本身及它们之间在尺寸和位置上均存在着公差范围内的差异；2夹具的定位元件本身及各定位元件之间也存在着一定的尺寸和位置误差；3定位元件与定位基准面之间还可能存在着间隙。

夹紧装置的设计要求：1夹紧力应有助于定位，不应破坏定位；2夹紧力的大小应能保证加工过程中不发生位置变动和振动，并能够调节；3夹紧后的变形和受力面的损伤不超出允许的范围；4应有足够的夹紧行程；5手动时要有自锁功能；6结构简单紧凑、动作灵活、工艺性好、易于操作，并有足够的强度和刚度。

《机械制造⼯艺学》复习重点1.机械加⼯⼯艺过程由若⼲个⼯序组成，每⼀个⼯序分为安装、⼯位、⼯步、⾛⼑。

2.⼯序：⼀个（或⼀组）⼯⼈在⼀个⼯作地点对⼀个（或同时对⼏个）⼯件连续完成的那⼀部分⼯艺过程。

3.安装：在⼀个⼯序中需要对⼯件进⾏⼏次装夹，则每次装夹下完成的那⼀部分⼯序内容称为⼀个安装。

4.⼯位：在⼯件的⼀次安装中通过分度（或位移）装置，使⼯件相对于机床床⾝变换加⼯位置，则把每⼀个加⼯位置上的安装内容称为⼯位。

5.⼯步：加⼯表⾯、切削⼑具、切削速度和进给量都不变的情况下所完成的⼯位内容称为⼀个⼯步。

6.⾛⼑：切削⼑具在加⼯表⾯上切削⼀次所完成的⼯步内容，称为⼀次⾛⼑。

7.在机械加⼯中完成⼀个⼯件⼀道⼯序所需的时间称为基本时间。

8.⽣产纲领：计划期内，包括备品率和废品率在内的产量称为⽣产纲领。

9.⽣产批量：指⼀次投⼊或产出的同⼀产品或零件的数量。

10.⽣产类型可按⼤量⽣产、成批⽣产、单件⽣11.⼯件在机床或夹具中的装夹⽅法有三种：直接找正装夹（⽐较经济，定位精度不易保证，⽣产率低，仅适⽤于单件⼩批量⽣产）；划线找正装夹（⽣产效率低，精度不⾼，适⼩批⽣产中的复杂铸件或铸件精度较低的粗加⼯⼯序）；夹具装夹（⽣产率⾼，易于保证加⼯精度要求，操作简单⽅便，效率⾼，适⽤于⼤批量⽣产，形状复杂件）。

12.六点定位原理：采⽤六个按⼀定规则布置的约束点来限制⼯件的六个⾃由度，实现完全定位。

13.完全定位：⼯件的六个⾃由度被完全限制的定位。

14.不完全定位：允许少于六点的定位，都是合理的定位⽅式。

15.⽋定位：⼯件应限制的⾃由度未被限制的定际⽣产中是绝对不允许的。

16.过定位：⼯件⼀个⾃由度同时被两个或两个以上约束点重复限制的定位，⼀般来说也不合理。

17.⽤⼀个短V形块定位可以限制⼯件2个移动⾃由度。

两个短V形块或长V形块限制2个移动、2个转动。

短圆柱销限制2个移动。

长圆柱销限制2个移动、2个转动。

⼀个矩形⽀承板限制1个移动、2个转动。

机械制造工艺学一、名词解释生产纲领—--—- 指企业根据市场需求确定,在计划期内应当生产的产品产量和精度计划。

生产过程——-——指将原材料转变为成品的全过程。

工艺过程———-—改变生产对象的形状、尺寸、相对位置和性质等,使其成为成品或半成品的过程.工艺规程—-—-—规定产品或零部件制造工艺过程和操作方法等的工艺文件。

封闭环—————尺寸链中在装配过程或加工过程最后(自然或间接）形成的一环。

基本时间—---- 直接用于改变工件的尺寸、形状和表面质量等消耗的时间.可变费用——-——直接与年产量有关,随年产量的增减而成比例变动的费用.不可变费用————- 与年产量无关,不随年产量的增减而变化的费用。

强迫振动-—-—- 由外界周期性激振力引起和维持的振动.自激振动-————在一定条件下，由振动系统本身产生的交变力激发和维持的一种稳定的周期性振动.常值系统性误差—————顺次加工一批工件中，其大小和方向保持不变的误差。

变值系统性误差————- 顺次加工一批工件中，其大小和方向按一定规律变化的误差.机械加工精度--—--—指零件加工后的实际几何参数(尺寸、形状和位置）与理想几何参数的符合程度。

经济精度——--- 在正常的加工条件下,所能较经济地保证的加工精度和表面粗糙度。

配合精度—————指配合面间达到规定的间隙或过盈的要求。

相对运动精度-————指有相对运动的零部件间在运动方向和运动速度引起的位置上的精度。

完全互换装配法—-—-—在全部产品中，装配时各组成环不需挑选或改变其大小或位置，装入后即能达到封闭环的公差要求.二、选择题1。

下列不属于工序分类的是（C）A、工位B、工步C、装配D、行程2。

下列不属于工艺过程的是( C）A、铸造B、车削C、包装D、热处理3.在加工表面、刀具都不变的情况下，所连续完成的那部分工艺过程称为（B)A、工序B、工步C、工位D、进给4。

工艺系统、制造系统与生产系统的层级关系是（ B ）A、生产系统＞工艺系统＞制造系统B、制造系统＞生产系统＞工艺系统C、制造系统＞工艺系统＞生产系统D、工艺系统＞制造系统＞生产系统5.一个完整的工艺系统由（ D ）构成A、机床、夹具、机床附件和工件B、机床、辅具、刀具和工件C、机床、夹具、刀具和量具D、机床、夹具、刀具和工件6。

《机械制造工艺学》综合复习资料一、选择题1．根据成形机理，将机械加工工艺分为去除加工、结合加工和 C 。

A 冷加工B 热加工C 变形加工2．在 B 阶段，制造和设计分工明确。

A 手工业生产B 大工业生产C 虚拟现实工业生产3．机械加工工艺工程是 A 。

A 直接生产过程B 辅助生产过程C 直接生产过程或者辅助生产过程4．在普通车床上车外圆时，对加工精度影响最小的是 B 。

A 床身导轨在水平面内的导向误差B床身导轨在竖直面内的导向误差C 床身前后导轨的扭曲误差（不平行）5． A 的制造精度会直接影响到工件的加工精度。

A 铰刀B 镗刀C 外圆车刀6．对于外圆车削，对表面粗糙度影响最小的因素是 C 。

A 切削速度B 进给速度C 切削深度（背吃刀量）7．喷丸强化是利用大量快速运动珠丸打击工件表面，使工件表面产生冷硬层和 B ，提高疲劳强度。

A 拉应力B 压应力C 不产生应力8．一个表面的加工路线中， A ，决定了该表面的加工精度。

A 最终的加工方法B 第一道加工方法C 中间的加工方法9．下面哪一个不是分阶段加工的好处， C 。

A 减小工件的残余应力B 及早发现毛坯缺陷C 提高零件表面的位置精度10．使用计算法确定加工余量时，对于本工序加工余量大小没有直接影响的因素是 C 。

A 上工序的尺寸公差B 上工序的表面粗糙度C 本工序的表面粗糙度11．机器装配时，最小的装配单元是 C 。

A 部件B 组件C 套件12．下列常用的夹紧机构中，自锁性能最差的是 C 。

A 斜楔B 偏心C 铰链13．制定机械加工工艺规程时，如果采用普通加工方法的单件小批生产，一般来说，只需要填写 A 。

A 机械加工工艺过程卡片B 机械加工工艺卡片C 机械加工工序卡片14．根据成形机理，将机械加工工艺分为去除加工、 C 和变形加工。

A 冷加工B 热加工C 结合加工15．在 C 阶段，制造和设计是一体的。

A 手工业生产和大工业生产B 大工业生产和虚拟现实工业生产C 虚拟现实工业生产和手工业生产16．在发动机厂，工艺装备的制造工程是 B 。
