玻璃幕墙结构4

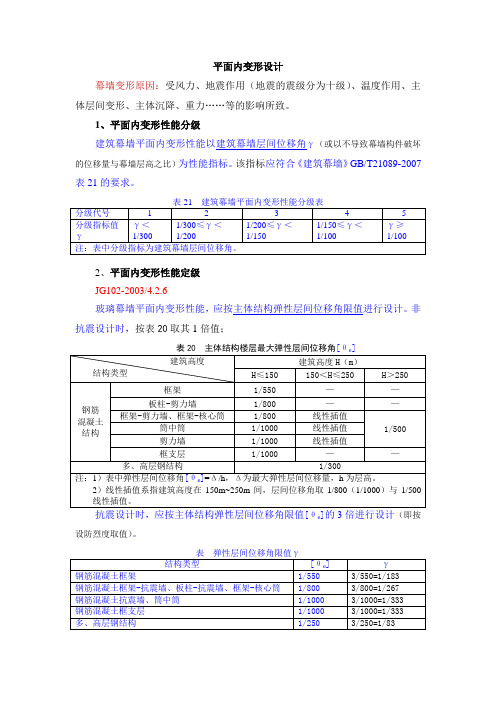

平面内变形设计幕墙变形原因：受风力、地震作用（地震的震级分为十级）、温度作用、主体层间变形、主体沉降、重力……等的影响所致。

1、平面内变形性能分级建筑幕墙平面内变形性能以建筑幕墙层间位移角γ（或以不导致幕墙构件破坏的位移量与幕墙层高之比）为性能指标。

该指标应符合《建筑幕墙》GB/T21089-2007表21的要求。

2、平面内变形性能定级JG102-2003/4.2.6玻璃幕墙平面内变形性能，应按主体结构弹性层间位移角限值进行设计。

非抗震设计时，按表20取其1倍值；表20 主体结构楼层最大弹性层间位移角[θ[θe设防烈度取值）。

3、技术措施玻璃幕墙由面板和金属框架等组成，幕墙自身具有一定的变形能力，但其变形能力较小，幕墙构件不能承受过大的位移，只能通过弹性连接件来避免主体结构过大侧移的影响。

针对幕墙变形的原因采取措施。

（1）非抗震设计①幕墙与主体弹性连接a）框支承式幕墙立柱上端悬挂在主体结构（或连接件）上（5.5.3）。

上端支座为固定铰支座，下端支座为滑动铰支座或弹性铰支座；幕墙连接件与主体建筑（直接与预埋件）间的连接可为焊接（板式埋件），也可为螺栓连接（槽式埋件）；上、下立柱间预留伸缩缝δ；赵西安：δ≥ΔL.λ/ε+d；（δ≮15 mm）式中：ΔL----立柱温度变形（mm），ΔL=α.L.ΔT，一般小于10mm。

λ----实际伸缩调整系数，取0.7。

ε----密封胶延伸率。

d----安装误差（3mm）+主体压缩变形（3mm）=6 mm。

立柱、套芯配合间隙：前后0～0.5mm，左右0.5～1.0mm。

侧缝隙的核算：设跨距3500 mm，芯柱插入深度：（250－20）/ 2=115mm；外柱可产生侧向位移量：3500×（0.5～1.0）/ 115=15.22～30.44 mm；混凝土结构侧向最大变形：3500×（3×1/550）=19.09 mm；两者比较：-3.87～+11.35 mm，认可。

幕墙四性性能1、建筑幕墙抗风压性能等级的计算工程所在地区：北京地区风荷载标准值为：2.5KPa幕墙抗风压性能是指该结构在与其相垂直的风压作用下，保持正常使用功能，不发生任何损坏的能力。

幕墙抗风压性能指标应根据其所受的风荷载标准值Wk确定，其指标值不应该低于Wk，且不应小于1.0KPa，Wk的计算应符合GB50009的规定。

对幕墙结构，抗风压性能分级指标应符合5.1.1.1[《建筑幕墙》GB/T21086-2007]的规定，并符合该规范表12的要求！表12建筑幕墙抗风压性能分级幕墙抗风压性能是指该结构在与其相垂直的风压作用下，保持正常使用功能，不发生任何损坏的能力。

幕墙抗风压性能指标应根据其所受的风荷载标准值Wk确定，其指标值不应该低于Wk，且不应小于1.0KPa，Wk的计算应符合GB50009的规定。

对幕墙结构，抗风压性能分级指标应符合5.1.1.1[《建筑幕墙》GB/T21086-2007]的规定，并符合该规范表12的要求！按如上规定，在本例中：3.0KPa>wk= 2.5KPa≥2.5KPa所以抗风压性能为：4级关于幕墙抗风压《建筑幕墙》GB/T21086-2007规定如下：5.1.1抗风压性能5.1.1.1幕墙的抗风压性能指标应根据幕墙所受的风荷载标准值Wk确定，其指标值不应低于Wk ，且不应小于1.0kPa。

Wk的计算应符合GB50009的规定。

5.1.1.2在抗风压性能指标值作用下，幕墙的支承体系和面板的相对挠度和绝对挠度不应大于表11的要求。

表11幕墙的支承结构、板面的相对挠度和绝对挠度要求支承结构类型相对挠度（L跨度）绝对挠度（mm）构件式玻璃幕墙单元式幕墙铝合金型材L/18020(30)a 钢型材L/25020(30)a 玻璃板面短边距/60—石材幕墙金属板幕墙人造板材幕墙铝合金型材L/180—钢型材L/250—点支承玻璃幕墙钢结构L/250—索杆结构L/200—玻璃板面长边孔距/60—全玻璃幕墙玻璃肋L/200—玻璃板面跨距/60—a括号内数字适用于跨距超过4500mm的建筑幕墙产品。

4建筑设计4.1一般规定4.1.1应根据建筑物的性质、立面设计、热工要求和所处环境等，在建筑方案设计阶段选择建筑幕墙类型；经技术经济综合分析后，在初步设计阶段确定建筑幕墙类型4.1.2建筑幕墙应与建筑物整体设计及周边环境相协调。

幕墙立面的分格应不妨碍室内的使用功能并与室内空间组合相适应。

4.1.3对于建筑所处环境的风荷载、地震及气候变化，建筑幕墙应具有相应的抵抗能力和适应能力。

4.1.4幕墙建筑的光反射、热工性能、防火、防雷等设计要求，应符合本规范第5、6、7、8章的规定。

4.1.5建筑幕墙玻墙比应符合本规范5.2节的规定。

玻墙比大于80%的高层幕墙建筑，应通过节能、防火和结构安全等专项技术论证。

4.1.6 住宅、中小学、托儿所、幼儿园、养老院、教学楼、医院病房、工业厂房等建筑的立面设计不宜采用玻璃幕墙。

历史文化风貌区内应慎用玻璃幕墙。

4.1.7幕墙玻璃面板应符合以下要求：1除公共建筑的底层大堂和地面高度10m以下的商业橱窗玻璃外，玻璃面板宜不大于4.5m2。

2除夹层玻璃外，钢化玻璃应不大于4.5m2、半钢化玻璃应不大于2.5m2，钢化玻璃应有防自爆坠落措施、半钢化玻璃应有防坠落构造措施。

4.1.8下列建筑宜进行幕墙抗爆设计：1特别重要的幕墙建筑；2建筑设计规定有抗爆要求的幕墙建筑。

4.1.9人员密集且流动性大的重要公共建筑的幕墙玻璃面板应采用夹层玻璃。

有抗爆设计的幕墙玻璃面板应满足抗爆要求。

4.1.10 高层建筑地面高度24m以上的临街幕墙玻璃，宜优先采用夹层玻璃。

使用钢化玻璃或半钢化玻璃时，应符合第4.1.7条规定。

4.1.11透明幕墙宜有可开启部分或设置通风换气装置。

当设置开启窗时，其开启面积之和宜不大于幕墙总面积的15%。

4.1.12建筑幕墙应便于维护和清洁。

高度超过50ｍ的幕墙工程应设置清洗设施。

4.2性能设计4.2.1建筑幕墙的性能等级应根据使用功能和建筑物的类别、高度、体型以及所在地的地理气候及环境条件确定。

第1篇一、工程概况本工程位于我国某城市，建筑高度为80米，占地面积为5000平方米。

外墙采用玻璃幕墙系统，旨在实现建筑的美观、节能和安全性。

以下为外墙玻璃幕墙施工方案。

二、施工准备1. 技术准备（1）组织施工技术人员学习相关规范、标准和操作规程，确保施工质量。

（2）对施工人员进行技术交底，明确施工工艺、操作要点和质量要求。

（3）对施工人员进行安全教育培训，提高安全意识。

2. 材料准备（1）玻璃：选择符合国家标准的浮法玻璃，厚度不小于8mm，表面光洁，无裂纹、划痕等缺陷。

（2）铝合金型材：选用优质铝合金型材，表面处理应符合设计要求。

（3）密封胶：选用高性能硅酮密封胶，具有良好的耐候性、耐水性和粘结性。

（4）固定件：选用符合设计要求的固定件，如螺栓、螺母、锚固筋等。

（5）其他材料：如清洁剂、防锈漆、防腐剂等。

3. 工具准备（1）玻璃切割机、铝合金型材切割机、钻孔机、扳手、螺丝刀、水平尺、垂直尺、墨线、标尺等。

（2）电动工具：如电钻、电焊机、切割机等。

（3）手动工具：如锤子、錾子、扳手、螺丝刀等。

三、施工工艺1. 施工流程（1）现场测量放线（2）骨架安装（3）玻璃安装（4）密封胶施工（5）清理、验收2. 施工要点（1）现场测量放线根据设计图纸，对建筑外墙进行测量放线，确保幕墙安装位置准确。

（2）骨架安装骨架安装前，对铝合金型材进行切割、钻孔、组装等处理。

按照设计要求，将骨架与主体结构连接，确保连接牢固。

（3）玻璃安装玻璃安装前，对玻璃进行切割、清洗、检查等处理。

按照设计要求，将玻璃安装到骨架上，确保玻璃与骨架连接牢固。

（4）密封胶施工选用高性能硅酮密封胶，按照设计要求进行施工。

确保密封胶填充饱满、均匀，无气泡、裂缝等缺陷。

（5）清理、验收施工完成后，对幕墙进行清理，确保表面无污渍、灰尘等。

对施工质量进行验收，确保符合设计要求。

四、质量控制1. 材料质量控制对进场材料进行严格检查，确保材料符合国家标准和设计要求。

幕墙四性试验方案编制人：审核人：批准人：北京嘉寓门窗幕墙股份有限公司二0一五年一月二六日目录1、总则---------------------------------------22、试验概述-----------------------------------23、深圳市业昕工程检测有限公司简介--------------24、工程资料-----------------------------------25、试验样品-----------------------------------2～36、试验描述-----------------------------------3～151、总则本方案的主要内容是中洲华府商业大厦幕墙工程幕墙四性（气密性、水密性、抗风压性能、平面内变形性能）检测的试验方法及试验过程，本试验将根据如下的细则，在测试箱内模拟条件对实际样品进行检测，以确保其满足安全性及使用功能方面的要求。

2、试验概述气密性能检测、水密性能检测、抗风压性能检测、平面内变形性能检测3、深圳市业昕工程检测有限公司（见业昕公司简介画册）4、工程资料工程名称：中洲华府商业大厦幕墙工程工程地址：深圳市宝安26区委托方：北京嘉寓门窗幕墙股份有限公司设计单位：北京嘉寓门窗股幕墙份有限公司幕墙施工单位：北京嘉寓门窗幕墙股份有限公司试验基地：深圳市宝安区大浪街道高峰社区部九窝金西城办公楼8栋1-3层5、试验样品样品应与实际工程中的截面大小，建筑师认可的材料相一致，原则上不同结构或不同材料的幕墙至少分别送样一幅进行检测，每幅样品的高度至少有一个层高，宽度不少于二个分格；检测样品由委托方进行取样和送检，样品的施工及安装方法也与实际施工现场的安装相一致；送样检测要有工程监理进行见证。

样品尺寸：4245mm(宽)×7900mm (高)（含11片固定玻璃，1个开启扇）的玻璃幕墙试件。

面板：深圳南玻集团股份有限公司产双钢化中空LOW-E深蓝灰色玻璃：厚（8+12A+8）mm。

玻璃幕墙四性检测的具体内容
（中冶建筑研究总院）
一、气密性能检测：
玻璃幕墙进行试验检测，确定幕墙检测试件在风压作用下，幕墙可开启部分处于关闭状态时的可开启部分以及幕墙整体阻止空气渗透的能力。

气密性能指标的大小直接影响的是幕墙的节能和隔声性能，其试验程序如下：
(1)、首先将可开启部分开关不少于5次，然后关紧。

先加正压，预备加压，加3个500Pa 的脉冲压，消除安装过程中可能产生的应力和可能存在的空隙。

(2)、开始气密性能检测，按上面的加压顺序(50-100-150-100-50)，每个压力稳定10s以上，记录该压力下的空气流量，主要是100Pa压力下的流量，将该数据换算成标准下状态下的漏气量，并以此作为判断渗漏性能的指标.
(3)、进行负压气密性能检测，也是预备加压，3个500Pa的脉冲压，消除安装过程中可能产生的应力和可能存在的空隙，正式开始检测，按照“50-100-150-100-50”的加压顺序，每个压力稳定10s以上，记录该压力下的空气流量。

备注：在气密试验过程中，会有“胶带或塑料薄膜将整个幕墙样件密封”，以及“拆除密封胶带或塑料薄膜”的两个动作。

二、建筑幕墙四性检测试验样件的要求：
构件式幕墙，试件宽度至少应包括一个承受设计荷载的典型垂直承力构件。

试件高度不宜小于1个层高，并应在垂直方向上有两处或两处以上与支撑结构相连接。

推荐高度为1个楼层以上，宽度至少为2个分格。

其他试验所需资料：
(1)、板块分格图、节点图、计算书;
(2)、监理证书复印件;
(3)、型材厂家;
(4)、结构胶、耐候胶品牌代号;
(5)、玻璃厂家;
(6)立梃、横梁规格、表面处理。

幕墙四性试验方案(Test Project )深圳市科成建筑幕墙门窗测试有限公司二0—二年七月十六日目录1、 ----------------------------- 总则22、 ------------------------------- 试验概述23、深圳市科成建筑幕墙门窗测试有限公司简介4、工程资料---------------------- 25、试验样品---------------------- 26、试验描述---------------------- 31、总则本方案的主要内容是XXX工程幕墙四性（气密性、水密性、抗风压性能、平面内变形性能）检测的试验方法及试验过程，本试验将根据如下的细则，在测试箱内模拟条件对实际样品进行检测，以确保其满足安全性及使用功能方面的要求。

2、试验概述i气密性能检测、水密性能检测、抗风压性能检测、平面内变形性能检测3、深圳市科成建筑幕墙门窗测试有限公司简介（见科成公司简介画册）4、工程资料工程名称：工程地址：委托方：设计单位：幕墙施工单位：试验基地：5、试验样品样品应与实际工程中的截面大小，建筑师认可的材料相一致，原则上不冋结构或不冋材料的幕墙至少分别送样一幅进行检测，每幅样品的咼度至少有一个层咼，宽度不少于二个分格；检测样品由委托方进行取样和送检，样品的施工及安装方法也与实际施工现场的安装相一致；送样检测要有工程监理进行见证。

样品尺寸：4090mm宽）x 3925mm （高）（含8片固定玻璃，1个开启扇）的玻璃幕墙试件。

面板：东莞市龙辉建筑玻璃有限公司产双钢化中空LOW-E深蓝灰色玻璃：厚（8+12A+8）mm 结构材料：铝型材：佛山市二水凤铝铝业有限公司产G200A-01立柱，壁厚：4.0mm；横梁壁厚：；窗扇料壁厚：4.0mm。

密封胶：广州新展有机硅有限公司产双组份结构胶和SJS-7100耐候胶。

设计风荷载：风荷载标准值为：W=4.240 kPa。

玻璃幕墙四性检测20 年月日A4打印/ 可编辑ICS91.060.10P 32中华人民共和国国家标准GB/T XXXXX—XXXX建筑幕墙耐撞击性能分级及检测方法Graduations and test method of impact resistance performance for curtain walls（征求意见稿）-XX-XX发布XXXX-XX-XX实施目次前言21 范围32 规范性引用文件33 术语和定义34 分级35 检测56 检测报告12附录A （资料性附录）耐吊船撞击性能检测方法13前言本标准按照GB/T 1.1-2009给出的规则起草。

本标准由中华人民共和国住房和城乡建设部提出。

本标准由全国建筑幕墙门窗标准化技术委员会(SAC/TC448)归口。

本标准起草单位：广东省建筑科学研究院集团股份有限公司、。

本标准主要起草人：。

建筑幕墙耐撞击性能分级及检测方法1.范围本标准规定了建筑幕墙耐撞击性能的术语和定义、分级、检测及检测报告。

本标准适用于建筑幕墙耐软重物撞击性能和耐硬物撞击性能分级及检测。

本标准适用于实验室检测和现场检测。

实验室检测时，检测对象仅限于幕墙试件本身及幕墙与其它结构之间的连接，不包括幕墙与主体结构的连接；现场检测时，检测对象包含幕墙本身、幕墙与其它结构之间的连接、幕墙与主体结构的连接。

2.规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本第1页共18页文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 34327 建筑幕墙术语GB/T 15227 建筑幕墙气密、水密、抗风压性能检测方法3.术语和定义GB/T 34327 界定的以及下列术语和定义适用于本文件。

1.耐撞击性能 resistance against impact幕墙面板、构件及其相互连接等部位抵抗室内侧或室外侧规定质量的软物或硬物撞击，而不发生危及人身安全的破损的能力。
