压力变送器的校验步骤压力变送器常见问题解决方法压力变送器是一种紧要用于测量的一种测量仪器，在很多的领域当中都有确定的应用。

压力变送器在使用的时候都是需要经行校验的，压力变送器在校验的时候也是需要有正确的方法的。

准备校准方法标准压力源通过胶皮管与自制接头相连接，关闭平衡阀门，并检查气路密封情况，然后把电流表（电压表）、HART手操器接入压力变送器输出电路中，通电预热后开始校准。

差压变送器的正、负压室都有排气、排液阀或旋塞；为我们现场校准差压变送器供应了便利，也就是说不用拆除导压管就可校准差压变送器。

对差压变送器进行校按时，先把三阀组的正、负阀门关闭，打开平衡阀门，然后旋松排气、排液阀或旋塞放空，然后用自制的接头来代替接正压室的排气、排液阀或旋塞；而负压室则保持旋松状态，使其通大气。

常规压力变送器校准先将阻尼调至零状态，先调零点，然后加满度压力调满量程，使输出为20mA，在现场调校讲的是快，在此介绍零点、量程的快速调校法。

调零点时对满度几乎没有影响，但调满度时对零点有影响，在不带迁移时其影响约为量程调整量的1/5，即量程向上调整1mA，零点将向上移动约0.2mA，反之亦然。

智能压力变送器的校准用上述的常规方法对智能变送器进行校准是不行的，由于这是由HART变送器结构原理所决议了。

由于智能压力变送器在输入压力源和产生的4—20mA电流信号之间，除机械、电路外，还有微处理芯片对输入数据的运算工作。

因此调校与常规方法有所区分。

实际上厂家绍兴中仪对智能压力变送器的校准也是有说明的，如ABB的变送器，对校准就有:“设定量程”“重定量程”“微调”之分。

其中“设定量程”操作紧要是通过LRV、URV的数字设定来完成配置工作，而“重定量程”操作则要求将压力变送器连接到标准压力源上，通过一系列指令引导，由压力变送器直接感应实际压力并对数值进行设置。

而量程的初始、zui终设置直接取决于真实的压力输入值。

但要看到尽管压力变送器的模拟输出与所用的输入值关系正确，但过程值的数字读数显示的数值会略有不同，这可通过微调项来进行校准。

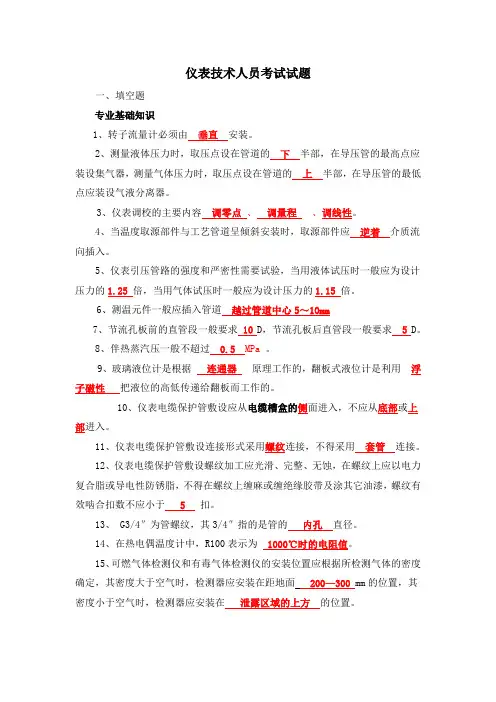

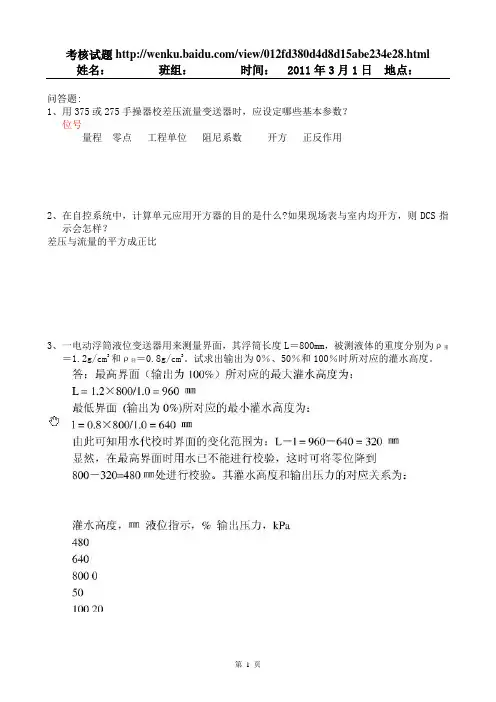

仪表技术人员考试试题一、填空题专业基础知识1、转子流量计必须由垂直安装。

2、测量液体压力时，取压点设在管道的下半部，在导压管的最高点应装设集气器，测量气体压力时，取压点设在管道的上半部，在导压管的最低点应装设气液分离器。

3、仪表调校的主要内容调零点、调量程、调线性。

4、当温度取源部件与工艺管道呈倾斜安装时，取源部件应逆着介质流向插入。

5、仪表引压管路的强度和严密性需要试验，当用液体试压时一般应为设计压力的1.25倍，当用气体试压时一般应为设计压力的1.15倍。

6、测温元件一般应插入管道越过管道中心5～10mm7、节流孔板前的直管段一般要求10D，节流孔板后直管段一般要求 5D。

8、伴热蒸汽压一般不超过 0.5 MPa 。

9、玻璃液位计是根据连通器原理工作的，翻板式液位计是利用浮子磁性把液位的高低传递给翻板而工作的。

10、仪表电缆保护管敷设应从电缆槽盒的侧面进入，不应从底部或上部进入。

11、仪表电缆保护管敷设连接形式采用螺纹连接，不得采用套管连接。

12、仪表电缆保护管敷设螺纹加工应光滑、完整、无蚀，在螺纹上应以电力复合脂或导电性防锈脂，不得在螺纹上缠麻或缠绝缘胶带及涂其它油漆，螺纹有效啮合扣数不应小于 5 扣。

14、在热电偶温度计中，R100表示为1000℃时的电阻值。

15、可燃气体检测仪和有毒气体检测仪的安装位置应根据所检测气体的密度17、翻板式液位计是利用浮子磁性?把液位的高低传递给翻板而工作的。

18、现场总线通讯传送的是数字信号，模拟通信传送的是4～20mA模拟信号。

19、1千克力=9.8牛顿，1MPa=106Pa。

20、测量范围20～100℃的下限值为+20℃，上限值为+100℃，量程为80℃。

21、按误差数值表示的方法，误差可分为绝对误差、相对误差、引用误差。

22、双金属温度计是利用固体受热膨胀的性质而制成的测温仪表，其精度等级为1～2.5级。

23、仪表校准和试验用的标准仪器仪表其基本误差的绝对值不宜超过被校准仪表基本误差绝对值的 1/3 。

压力和差压变送器详细使用说明（一)差压变送器原理与使用本节根据实际使用中的差压变送器主要介绍电容式差压变送器。

1。

差压变送器原理压力和差压变送器作为过程控制系统的检测变换部分，将液体、气体或蒸汽的差压（压力)、流量、液位等工艺参数转换成统一的标准信号（如DC4mA~20mA 电流)，作为显示仪表、运算器和调节器的输入信号，以实现生产过程的连续检测和自动控制.差动电容式压力变送器由测量部分和转换放大电路组成，如图1。

1所示。

图1.1 测量转换电路图1。

2 差动电容结构差动电容式压力变送器的测量部分常采用差动电容结构,如图1.2所示。

中心可动极板与两侧固定极板构成两个平面型电容H C和L C。

可动极板与两侧固定极板形成两个感压腔室,介质压力是通过两个腔室中的填充液作用到中心可动极板。

一般采用硅油等理想液体作为填充液，被测介质大多为气体或液体。

隔离膜片的作用既传递压力，又避免电容极板受损。

当正负压力（差压）由正负压导压口加到膜盒两边的隔离膜片上时，通过腔室内硅油液体传递到中心测量膜片上，中心感压膜片产生位移,使可动极板和左右两个极板之间的间距不相对，形成差动电容，若不考虑边缘电场影响,该差动电容可看作平板电容。

差动电容的相对变化值与被测压力成正比，与填充液的介电常数无关，从原理上消除了介电常数的变化给测量带来的误差。

2。

变送器的使用（1）表压压力变送器的方向低压侧压力口（大气压参考端)位于表压压力变送器的脖颈处,在电子外壳的后面。

此压力口的通道位于外壳和压力传感器之间，在变送器上360°环绕。

保持通道的畅通，包括但不限于由于安装变送器时产生的喷漆,灰尘和润滑脂，以至于保证过程通畅.图1.3为低压侧压力口。

图1.3 低压侧压力口(2）电气接线①拆下标记“FIELD TERMINALS”电子外壳。

②将正极导线接到“PWR/COMN”接线端子上,负极导线接到“-”接线端子上。

注意不得将带电信号线与测试端子（test）相连,因通电将损坏测试线路中的测试二极管。

压力变送器理论试卷单位：----------------------- 姓名：--------- 分数：----一、填空（每题2分）：1、压力单位帕[斯卡]，是——————的力，垂直均匀地作用在-----------的面积上所产生的压力。

2、测试疏空量值时，当绝对压力趋近于-----------时，此时的疏空值，即趋近于当时当地的。

----------------3、弹性元件压力仪表，是根据---------------------定律，即弹性元件受外力作用，在弹性极限的范围内，弹性元件所受的作用力与-----------------成正比。

4、压力量的法定计量单位是--------------------，要废除的压力计量单位有mmH2O、mmHg、kgf/cm2、atm、Psi-、--------------------等。

5、由于压力量-------------------和---------------- 不同，因此就有各种不同的压力称呼，分别称为绝对压力、余压（表压）、大气压力、疏空、真空等。

6、确定活塞压力计的量值，其主要因素应是重力加速度、----------------------和-------------------------。

7、压力变送器按不同的转换原理可分为电容式、电感式、频率式、-------------------- 和。

----------------------8、测试压力传感器-、一般状态度下确定其静态特性的主要指标有------------------------、和非线形。

--------------------9、压力传感器的迟滞误差、是决定于测试的负载曲线和卸载曲线之间的--------------------差值，与------------------输出量比值的百分数。

10、活塞压力计的测量误差，是以压力计测量上限的-------------------为界，当压力值高于时，则按各个测量点压力值进行计算测量误差。

自动化仪表试题大全【附答案】一、填空1、数字电路中三种最基本的逻辑关系为（与）、（或）、（非）。

2、自动调节系统主要由（调节器）、（调节阀）、（调节对象）和（变送器）四大部分组成。

3、自动调节系统按调节器具有的调节规律来分，通常有（比例）、（比例积分）、（比例微分）、（比例积分微分）等调节系统。

4、在测量过程中，由仪表读得的被测值与真实值之间存在一定的差距称为（测量误差）。

5、系统输出的被调量和输入端之间存在着反馈回路的系统为（闭环）系统。

6、调节阀所能控制的最大流量Qmax与最小流量Qmin之比，称为调节阀的（可调比），以R表示7、仪表测量中的五大参数是（温度）、（压力）、（物位）、（流量）、（在线分析）8、锅炉汽包液位一般用（给水流量）、（蒸汽流量）、（汽包液位）组成三冲量液位控制系统。

9、反馈分为（正）反馈和（负）反馈。

10、为了实现微机对生产对象的控制，必须把计算结果送给相应的（执行机构）。

11、执行器所要求的信号分为（连续的控制电压、控制电流信号）和（数字量或开关量信号）。

12、执行机构所要求的连续的控制电压、控制电流信号作用于各种（调节阀）、（显示记录仪）、（伺服机构）等。

13、在自控系统中，仪表位号首位为F代表（流量），D代表（密度）。

14、数字电路中的基本逻辑关系有（与）（或）（非）三种。

15、自动调节系统常用的参数整定方法有（经验法）、（衰减曲线法）、（临界比例度法）、（反应曲线法）。

16测量一个电路的电流，电流表必须和这个电路（串联）。

为了使电流表的接入不影响电路的原始状态，电流表本身的（内阻抗）要尽量小17、屏蔽分为（磁场屏蔽）和（电场屏蔽）两种。

18、控制方式一般分为（手动）和（自动）两大类，如果纠正系统的偏差是由人直接操作，这种回路称为（手动控制系统）；如果系统具有反馈通道组成的闭环回路并能自动纠正偏差，这种系统称为（自动控制系统）。

19、单位时间内流过管道截面的流体数量，称为（流量）；流量分为（瞬时流量）和（累积流量）又可分为（体积流量）和（质量流量）。

热工仪表检修工测试题库与答案1、热电偶温度指示偏低,可能是由于补偿导线绝缘损坏而造成( )。

A、短路B、断路C、部分短路D、部分断路答案：C2、通过测燃料燃烧时发出的可见光来检测火焰的装置是根据火焰的( )来判断不同火焰的。

A、亮度B、形状C、色彩D、频率答案：D3、弹簧管压力表上的读数( )。

A、绝对压力B、表压力C、表压力与大气压之和D、表压力减去大气压答案：B4、运行中,原先显示正常的三点给水流量信号同时持续出现大于主蒸汽流量过多的情况,在判断主蒸汽流量测量信号正常的情况下,请分析最可能的原因是( )。

A、平衡阀或负压侧阀门出现泄漏B、给水流量孔板出现故障C、测量变送器偏差增大D、线路干扰答案：B5、差压式水位计中水位差压转换装置输出差压与被测水位的关系是( )。

A、水位与差压成非线性B、水位与差压成反比C、水位与差压成对数关系D、水位与差压成线性答案：D6、钢直尺使用完毕,将其擦净封闭起来或平放在平板上,主要是为了防止直尺( )。

A、碰毛B、弄脏C、变形D、折断答案：C7、在测量误差的分类当中,误差大小和符号固定或按一定规律变化的是( )A、系统误差B、随机误差C、粗大误差D、相对误差答案：A8、在计算机控制系统中主机与外设备是( )。

A、硬件部分B、软件部分C、中间部分D、控制部分答案：A9、E型热电偶的电极材料是( )。

A、正极铁、负极铜镍B、正极镍铬、负极铜镍C、正极镍铬、负极镍硅D、正极镍铬硅、负极镍硅答案：B10、调节阀的漏流量应小于额定流量的( )A、0.05B、0.15C、0.25答案：B11、相同差压下,压力损失最大的节流装置的名称是( )。

A、喷嘴B、孔板C、文丘利管答案：B12、对于单室平衡容器,当汽包压力低于额定值时,将造成差压计指示水位( )。

A、不变B、不能确定C、偏低D、偏高答案：D13、压力的法定计量单位名称是( )A、巴B、帕斯卡C、伏特答案：B14、热电偶的测温原理是基于热电效应,热电势大小和温度之间具有一定的函数关系,下列关系式中( )的写法是错误的。

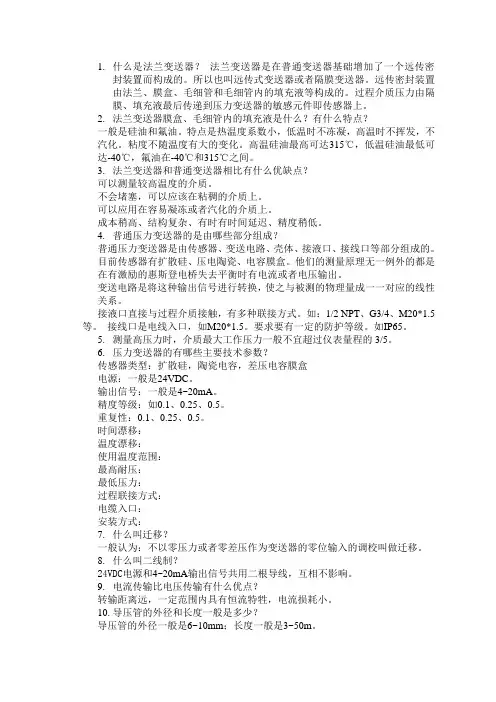

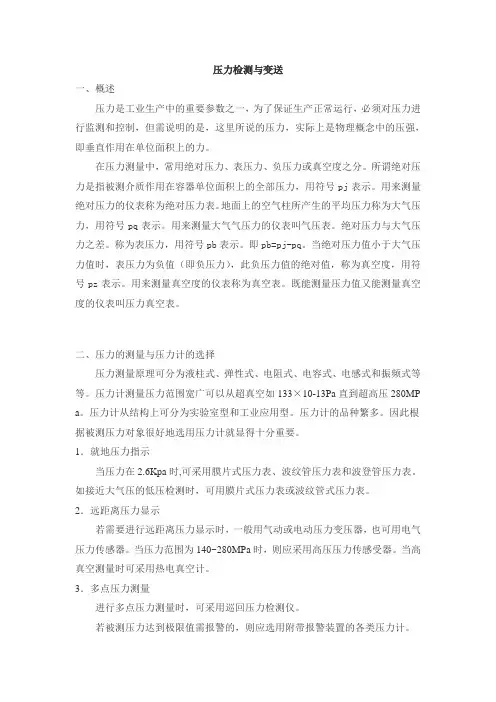

1.什么是法兰变送器？法兰变送器是在普通变送器基础增加了一个远传密封装置而构成的。

所以也叫远传式变送器或者隔膜变送器。

远传密封装置由法兰、膜盒、毛细管和毛细管内的填充液等构成的。

过程介质压力由隔膜、填充液最后传递到压力变送器的敏感元件即传感器上。

2.法兰变送器膜盒、毛细管内的填充液是什么？有什么特点？一般是硅油和氟油。

特点是热温度系数小，低温时不冻凝，高温时不挥发，不汽化。

粘度不随温度有大的变化。

高温硅油最高可达315℃，低温硅油最低可达-40℃，氟油在-40℃和315℃之间。

3.法兰变送器和普通变送器相比有什么优缺点？可以测量较高温度的介质。

不会堵塞，可以应该在粘稠的介质上。

可以应用在容易凝冻或者汽化的介质上。

成本稍高、结构复杂、有时有时间延迟、精度稍低。

4.普通压力变送器的是由哪些部分组成？普通压力变送器是由传感器、变送电路、壳体、接液口、接线口等部分组成的。

目前传感器有扩散硅、压电陶瓷、电容膜盒。

他们的测量原理无一例外的都是在有激励的惠斯登电桥失去平衡时有电流或者电压输出。

变送电路是将这种输出信号进行转换，使之与被测的物理量成一一对应的线性关系。

接液口直接与过程介质接触，有多种联接方式。

如：1/2 NPT、G3/4、M20*1.5等。

接线口是电线入口，如M20*1.5。

要求要有一定的防护等级。

如IP65。

5.测量高压力时，介质最大工作压力一般不宜超过仪表量程的3/5。

6.压力变送器的有哪些主要技术参数？传感器类型：扩散硅，陶瓷电容，差压电容膜盒电源：一般是24VDC。

输出信号：一般是4~20mA。

精度等级：如0.1、0.25、0.5。

重复性：0.1、0.25、0.5。

时间漂移：温度漂移：使用温度范围：最高耐压：最低压力：过程联接方式：电缆入口：安装方式：7.什么叫迁移？一般认为：不以零压力或者零差压作为变送器的零位输入的调校叫做迁移。

8.什么叫二线制？24VDC电源和4~20mA输出信号共用二根导线，互相不影响。

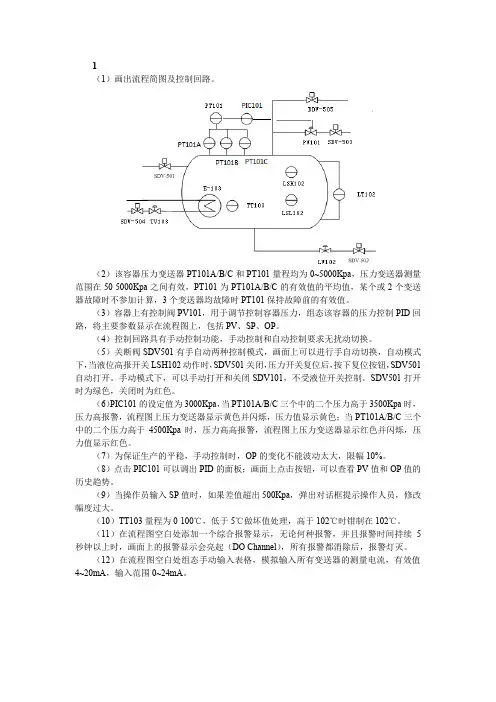

1（1）画出流程简图及控制回路。

（2）该容器压力变送器PT101A/B/C和PT101量程均为0~5000Kpa，压力变送器测量范围在50-5000Kpa之间有效，PT101为PT101A/B/C的有效值的平均值，某个或2个变送器故障时不参加计算，3个变送器均故障时PT101保持故障前的有效值。

（3）容器上有控制阀PV101，用于调节控制容器压力，组态该容器的压力控制PID回路，将主要参数显示在流程图上，包括PV、SP、OP。

（4）控制回路具有手动控制功能，手动控制和自动控制要求无扰动切换。

（5）关断阀SDV501有手自动两种控制模式，画面上可以进行手自动切换，自动模式下，当液位高报开关LSH102动作时，SDV501关闭，压力开关复位后，按下复位按钮，SDV501自动打开。

手动模式下，可以手动打开和关闭SDV101，不受液位开关控制。

SDV501打开时为绿色，关闭时为红色。

（6）PIC101的设定值为3000Kpa，当PT101A/B/C三个中的二个压力高于3500Kpa时，压力高报警，流程图上压力变送器显示黄色并闪烁，压力值显示黄色；当PT101A/B/C三个中的二个压力高于4500Kpa时，压力高高报警，流程图上压力变送器显示红色并闪烁，压力值显示红色。

（7）为保证生产的平稳，手动控制时，OP的变化不能波动太大，限幅10%。

（8）点击PIC101可以调出PID的面板；画面上点击按钮，可以查看PV值和OP值的历史趋势。

（9）当操作员输入SP值时，如果差值超出500Kpa，弹出对话框提示操作人员，修改幅度过大。

（10）TT103量程为0-100℃，低于5℃做坏值处理，高于102℃时钳制在102℃。

（11）在流程图空白处添加一个综合报警显示，无论何种报警，并且报警时间持续5秒钟以上时，画面上的报警显示会亮起（DO Channel），所有报警都消除后，报警灯灭。

（12）在流程图空白处组态手动输入表格，模拟输入所有变送器的测量电流，有效值4~20mA，输入范围0~24mA。
