电缆桥架安装检查记录

年月日
监理(建设)单位
验收结论
专业监理工程师
(建设单位项目专业技术负责人)：
年月日

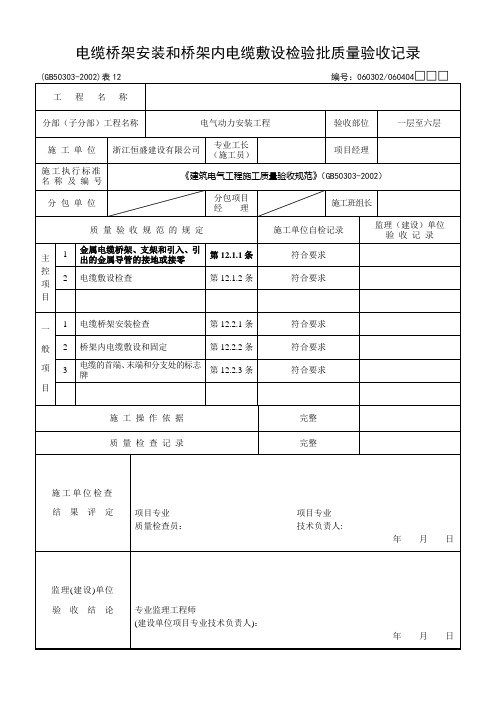

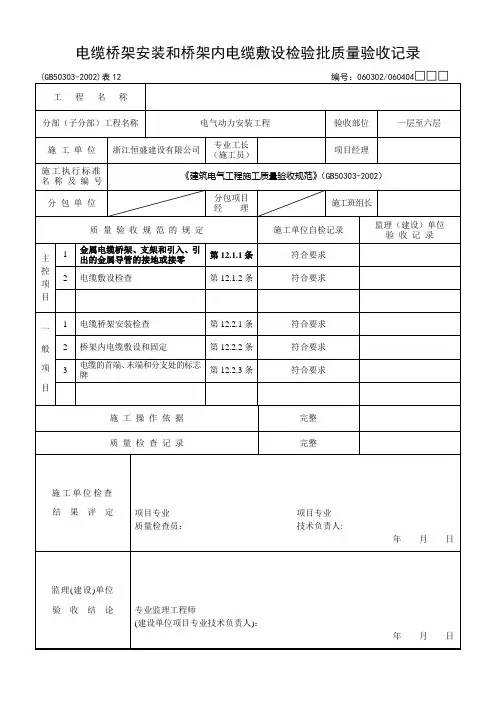

电缆桥架安装和桥架内电缆敷设检验批质量验收记录
(GB50303-2002)表12编号：060302/060404□□□
工程名称
分部（子分部）工程名称
电气动力安装工程
验收部位
一层至六层
施工单位
浙江恒盛建设有限公司
专业工长
（施工员）
项目经理
施工执行标准
名称及编号
《建筑电气工程施工质量验收规范》（GB50303-2002）
分部（子分部）工程名称
电气动力安装
验收部位
施工单位
浙江大经建设股份有限公司
专业工长
（施工员）
陈天其
项目经理
徐灵坚
施工执行标准
名称及编号
《建筑电气工程施工质量验收规范》（GB50303-2002）
分包单位
分包项目经理
施工班组长
徐英军
质量验收规范的规定
施工单位自检记录
监理（建设）单位
验收记录
主控项目
1
金属电缆桥架、支架和引入、引出的金属导管的接地或接零
第12.1.1条
符合要求
2
电缆敷设检查
第12.1.2条
符合要求
一般项目
1
电缆桥架安装检查
第12.2.1条
符合要求
2
桥架内电缆敷设和固定
第12.2.2条
符合要求
3
电缆的首端、末端和分支处的标志牌
第12.2.3条
均设标志牌，符合要求
施工操作依据
完整
质量检查记录
完整
施工单位检查

第10.4.3条
/
金属电缆支架、桥架应接地可靠，电
缆支架上接地扁钢的连接位置应符合
设计要求，接地扁钢与托架间可靠电
气连接，接地扁钢全线可靠电气贯
4
பைடு நூலகம்
通，全长应不少于2处与所内接地装置 相连接。电缆桥架间连接板的两端应
第10.4.4条
/
保证可靠接地连通。电缆桥架全长不
大于30m时，不应少于2处与接地扁钢
项目专业质量检查员：(签名)
2020/5/5
监理单位 验收结论
专业监理工程师：(签 名)
2020/5/5
市政基础设施工程
电缆支（桥）架安装检验批质量验收记录
第
市政验·供-2
页，共
页
工程名称
西宝高速北线工程
单位工程名称
施工单位
陕西晨乌照明设备工程有限公司
分包单位
项目负责人
项目技术负责人
分部(子分部)工程名 称
验收部位/区段
市政验·供-2 电缆支（桥）架安装检 验批质量验收记录
分项工程名称 检验批容量
施工及验收依据
《储能式有轨电车供电及弱电系统施工质量验收标准》（参考）
验收项目
设计要求或 最小/实际 规范规定 抽样数量
电缆支架、桥架及附件到达现场应进
1 行检查，其规格、型号、材质、外观 第10.4.1条
/
质量应符合设计要求
电缆支架、桥架应安装牢固、横平竖
直；支吊架的径路、支吊跨距、固定
方式应符合设计要求。各支架的同层
相连；电缆桥架全长大于30m时，应每
隔20～30m增加与接地扁钢的连接点
一 般 项 目
电缆支架、桥架的表面光滑无毛刺、 切口处应无卷边、毛刺。电缆支架焊 1 接应牢固，无显著变形，镀锌表面应 光滑，无锈蚀，镀锌层厚度应符合设 计要求

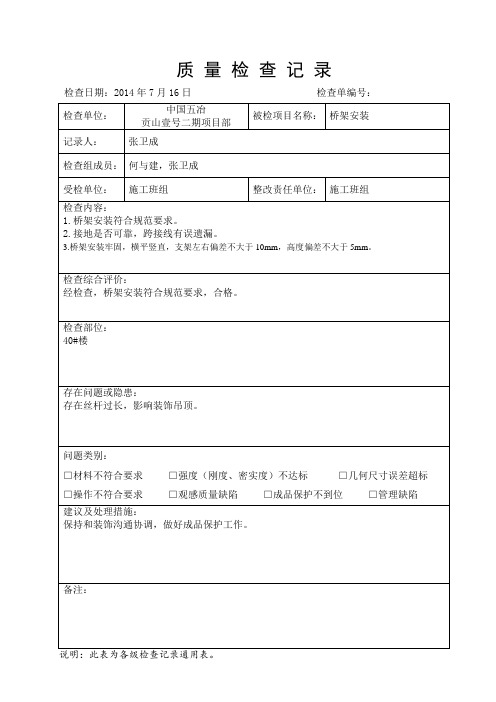

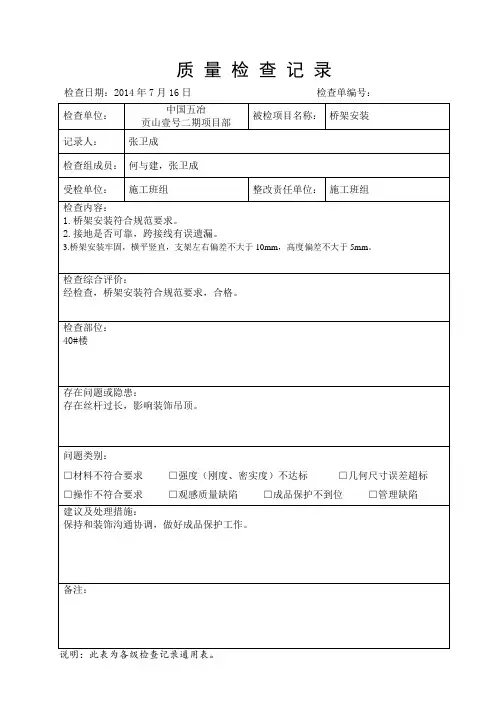

质量检查记录
检查日期：2014年7月16日检查单编号：
检查单位：
中国五冶
贡山壹号二期项目部
被检项目名称：
桥架安装
记录人：
张卫成
检查组成员：
何与建，张卫成
受检单位：
施工班组
整改责任单位：
施工班组
检查内容：
1.桥架安装符合规范要求。
2.接地是否可靠，跨接线有误遗漏。
3.桥架安装牢固，横平竖直，支架左右偏差不大于10mm，高度偏差不大于5m经检查，桥架安装符合规范要求，合格。
检查部位：
40#楼
存在问题或隐患：
存在丝杆过长，影响装饰吊顶。
问题类别：
□材料不符合要求□强度（刚度、密实度）不达标□几何尺寸误差超标
□操作不符合要求□观感质量缺陷□成品保护不到位□管理缺陷
建议及处理措施：
保持和装饰沟通协调，做好成品保护工作。
备注：

检查日期
施工地点
航空港南站
检查项目及标准要求
1、金属电缆桥架、支架和引入、引出的金属导管的接地或接零可靠，且必须符合：金属电缆桥架及其支架全长廊不少于2处与接地或接零干线相接；非镀பைடு நூலகம்电缆桥架间连接的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2；镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
4、桥架内电缆敷设和固定：大于45°倾斜敷设的电缆每隔2m处设固定点；电缆出入电缆沟、竖井、建筑物、柜盘、台处以及管子管口处等做密封处理；电缆敷设排列整齐，水平敷设电缆，首尾两端、转弯两侧及每隔5～10m处设固定点；敷设于垂直桥架内的电缆固定点间距符合要求。
5、电缆的首端、末端和分支处应设标志牌。
检验结果
自检情况
施工负责人：技术负责人：
质检工程师：监理工程师：
2、电缆敷设严禁有纹拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
3、电缆桥架检查：直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m设有伸缩节；变形缝处设置补偿装置；电缆桥架转弯处的弯曲半径不小于桥架内电缆最小允许弯曲半径；电缆桥架水平安装的支架间距为1.5～3m；垂直安装的支架间距不大于2m；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施；支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定；选用螺栓适配，连接紧固，防松零件齐全。
昆明轨道交通工程
承包单位：中铁一局集团电务有限责任公司合同号：KMGD-L6-A-HT-SG-EX-2011-044
监理单位：华铁工程咨询有限责任公司编号：
电缆桥架安装和桥架内电缆敷设检查记录
工程名称
昆明市轨道交通6号线一期工程供电系统总承包项目

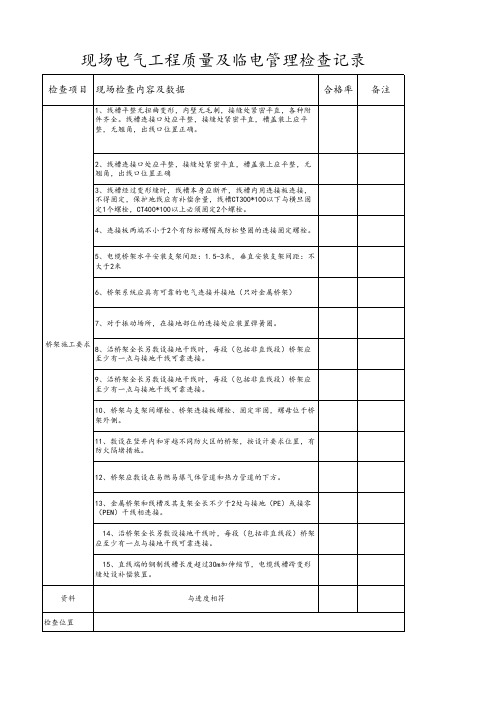

现场电气工程质量及临电管理检查记录
检查项目 现场检查内容及数据
合格率
1、线槽平整无扭曲变形，内壁无毛刺，接缝处紧密平直，各种附 件齐全。线槽连接口处应平整，接缝处紧密平直，槽盖装上应平 整，无翘角，出线口位置正确。
备注
2、线槽连接口处应平整，接缝处紧密平直，槽盖装上应平整，无 翘角，出线口位置正确 3、线槽经过变形缝时，线槽本身应断开，线槽内用连接板连接， 不得固定，保护地线应有补偿余量，线槽CT300*100以下与横旦固 定1个螺栓，CT400*100以上必须固定2个螺栓。
14、沿桥架全长另敷设接地干线时，每段（包括非直线段）桥架 应至少有一点与接地干线可靠连接。
15、直线端的钢制线槽长度超过30m加伸缩节，电缆线槽跨变形 缝处设补偿装置。
资料
与进度相符
检查位置
4、连接板两端不小于2个有防松螺帽或防松垫圈的连接固定螺栓。
5、电缆桥架水平安装支架间距：1.5-3米，垂直安装支架间距：不 大于2米
6、桥架系统应具有可靠的电气连接并接地（只对金属桥架）
7、对于振动场所，在接地部位的连接处应装置弹簧圈。
桥架施工要求 8、沿桥架全长另敷设接地干线时，每段（包括非直线段）桥架应 至少有一点与接地干线可靠连接。
9、沿桥架全长另敷设接地干线时，每段（包括非直线段）桥架应 至少有一点与接地干线可靠连接。
10、桥架与支架间螺栓、桥架连接板螺栓、固定牢固，螺母位于桥 架外侧。
11、敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有 防火隔堵措施。
12、桥架应敷设在易燃易爆气体管道和热力管道的下方。
ቤተ መጻሕፍቲ ባይዱ
13、金属桥架和线槽及其支架全长不少于2处与接地（PE）或接零 （PEN）干线相连接。

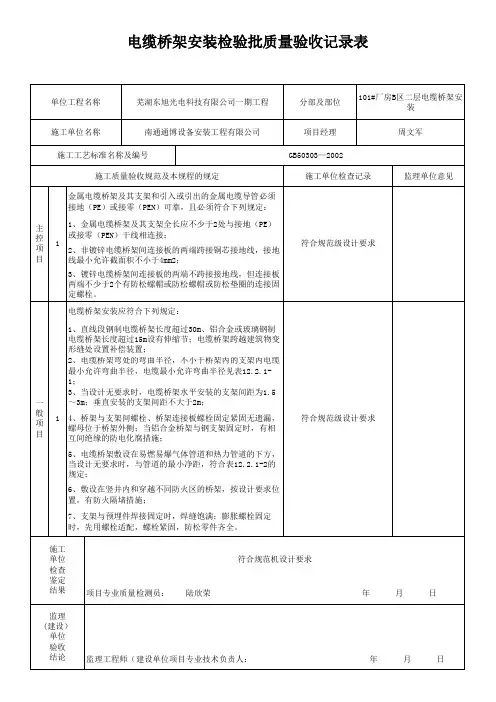

电缆桥架安装和桥架内电缆敷设检验批质量验收记录表
工程名称：
外快
编号：
单位（子单位） 工程名称
分项工程名称
施工单位
外快 电缆桥架安装和桥架内电缆敷设
分部（子分部） 工程名称
验收部位
电缆桥架安装和桥架内电缆 敷设检验批质量验收记录表
项目经理
施工执行标准 名称及编号
专业工长 （施工员）
分包单位
检控 项目
序号
施工质量验收规范的规定
分包项目经理 施工单位自检记录
施工班组长
监理(建设) 单位验收记录
必须接地或接零可靠，且必须
符合下列规定：(1)金属电缆桥
架及其支架全长应至少2处与接地PE或接零PEN干线相连接；
1
金属电缆桥架、支架和引入、引 出的金属电缆导管☆
(2)非镀锌电缆桥架间连接板的 两端跨接铜芯接地线，接地线 最小允许截面面积不小于4m
主控 项目
的两端不跨接接地线，但连接 板两端至少2个有防板螺帽或防
松垫圈的连接固定螺栓
2
电缆敷设
严禁有绞拧、铠装压扁、护层 断裂和表面严重划伤等缺陷

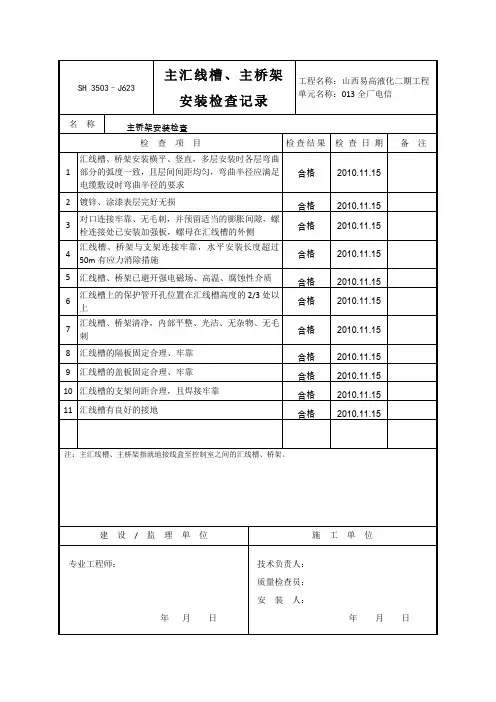

SH 3503–J623
主汇线槽、主桥架
安装检查记录
工程名称：山西易高液化二期工程
单元名称：013全厂电信
名称
主桥架安装检查
检查项目
检查结果
检查日期
备注
1
汇线槽、桥架安装横平、竖直，多层安装时各层弯曲部分的弧度一致，且层间间距均匀，弯曲半径应满足电缆敷设时弯曲半径的要求
合格
2010.11.15
2
镀锌、涂漆表层完好无损
注：主汇线槽、主桥架指就地接线盒至控制室之间的汇线槽、桥架。
建设/监理单位
施工单位
专业工程师：
年月日
技术负责人：
质量检查员：
安装人：
年月日
合格
2010.11.15
7
汇线槽、桥架清净，内部平整、光洁、无杂物、8
汇线槽的隔板固定合理、牢靠
合格
2010.11.15
9
汇线槽的盖板固定合理、牢靠
合格
2010.11.15
10
汇线槽的支架间距合理，且焊接牢靠
合格
2010.11.15
11
汇线槽有良好的接地
合格
2010.11.15
合格
2010.11.15
3
对口连接牢靠、无毛刺，并预留适当的膨胀间隙，螺栓连接处已安装加强板，螺母在汇线槽的外侧
合格
2010.11.15
4
汇线槽、桥架与支架连接牢靠，水平安装长度超过50m有应力消除措施
合格
2010.11.15
5
汇线槽、桥架已避开强电磁场、高温、腐蚀性介质
合格
2010.11.15
6
汇线槽上的保护管开孔位置在汇线槽高度的2/3处以上

般 项 目
1 4、桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏， 螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相 互间绝缘的防电化腐措施；
5、电缆桥架敷设在易燃易爆气体管道和热力管道的下方， 当设计无要求时，与管道的最小净距，符合表12.2.1-2的 规定；
6、敷设在竖井内和穿越不同防火区的桥架，按设计要求位 置，有防火隔堵措施；
主
1、金属电缆桥架及其支架全长应不少于2处与接地（PE）
控 项
或接零（PEN）干线相连接； 1
2、非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地
目
线最小允许截面积不小于4mm2；
3、镀锌电缆桥架间连接板的两端不跨接接地线，但连接板 两端不少于2个有防松螺帽或防松螺帽或防松垫圈的连接固 定螺栓。
电缆桥架安装应符合下列规定：
7、支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定 时，先用螺栓适配，螺栓紧固，防松零件齐全。
符合规范级设计要求 符合规范级设计要求
监理单位意见
施工 单位 检查 鉴定 结果
项目专业质量检测员： 陆欣荣
符合规范机设计要求
年
月
日
监理 (建设）
单位 验收 结论
监理工程师（建设单位项目专业技术负责人：
年
月
日
1、直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制
电缆桥架长度超过15m设有伸缩节；电缆桥架跨越建筑物变
形缝处设置补偿装置；
2、电缆桥架弯处的弯曲半径，不小于桥架内的支架内电缆
最小允许弯曲半径，电缆最小允许弯曲半径见表12.2.1-
1；
3、当设计无要求时，电缆桥架水平；垂直安装的支架间距不大于2m；
电缆桥架安装检验批质量验收记录表

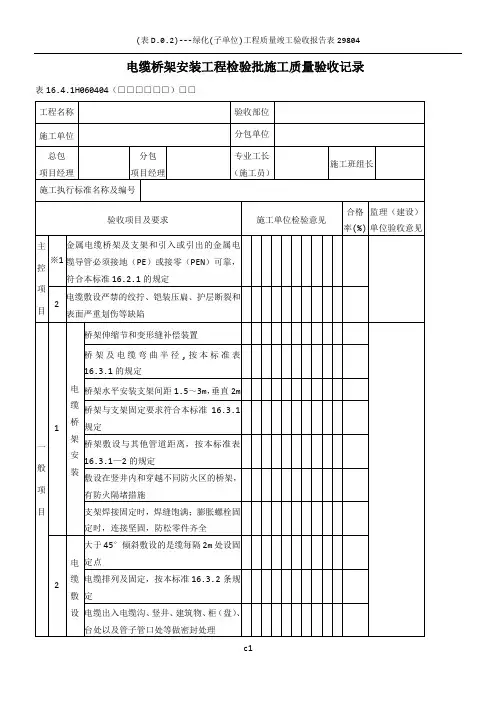

电缆桥架安装工程检验批施工质量验收记录
表16.4.1H060404（□□□□□□）□□
工程名称
验收部位
施工单位
分包单位总包ຫໍສະໝຸດ 项目经理分包项目经理
专业工长
（施工员）
施工班组长
施工执行标准名称及编号
验收项目及要求
施工单位检验意见
合格率(%)
监理（建设）单位验收意见
主控项目
※1
金属电缆桥架及支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，符合本标准16.2.1的规定
支架焊接固定时，焊缝饱满；膨胀螺栓固定时，连接坚固，防松零件齐全
2
电
缆
敷
设
大于45°倾斜敷设的是缆每隔2m处设固定点
电缆排列及固定，按本标准16.3.2条规定
电缆出入电缆沟、竖井、建筑物、柜（盘）、台处以及管子管口处等做密封处理
3
电缆的首端、末端和分支处应设标识牌
施工
单位
检验
结果
目质量检查员：
年月日
2
电缆敷设严禁的绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷
一般项目
1
电
缆
桥
架
安
装
桥架伸缩节和变形缝补偿装置
桥架及电缆弯曲半径,按本标准表16.3.1的规定
桥架水平安装支架间距1.5～3m，垂直2m
桥架与支架固定要求符合本标准16.3.1规定
桥架敷设与其他管道距离，按本标准表16.3.1—2的规定
敷设在竖井内和穿越不同防火区的桥架，有防火隔堵措施
监理
(建设)
单位
验收
结论
监理工程师：
(建设单位项目技术负责人)：
年月日

2
电缆敷设严禁的绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷
一般项目
1
电
缆
桥
架
安
装
桥架伸缩节和变形缝补偿装置
桥架及电缆弯曲半径，按本标准表16。3。1的规定
桥架水平安装支架间距1。5～3m，垂直2m
桥架与支架固定要求符合本标准16.3。1规定
桥架敷设与其他管道距离，按本标准表16.3.1—2的规定
敷设在竖井内和穿越不同防火区的桥架，有防火隔堵措施
监理
（建设）
单位
验收
结论
监理工程师:
(建设单位项目技术负责人):
年月日
电缆桥架安装工程检验批施工质量验收记录
表16。4。1 H060404（□□□□□□）□□
工程名称
验收部位
施工单位
分包单位
总包
项（施工员）
施工班组长
施工执行标准名称及编号
验收项目及要求
施工单位检验意见
合格率(％）
监理（建设）单位验收意见
主控项目
※1
金属电缆桥架及支架和引入或引出的金属电缆导管必须接地(PE）或接零（PEN)可靠,符合本标准16。2.1的规定
支架焊接固定时，焊缝饱满;膨胀螺栓固定时,连接坚固，防松零件齐全
2
电
缆
敷
设
大于45°倾斜敷设的是缆每隔2m处设固定点
电缆排列及固定，按本标准16.3.2条规定
电缆出入电缆沟、竖井、建筑物、柜（盘）、台处以及管子管口处等做密封处理
3
电缆的首端、末端和分支处应设标识牌
施工
单位
检验
结果
目质量检查员：
年月日
