电缆桥架安装记录 (1)

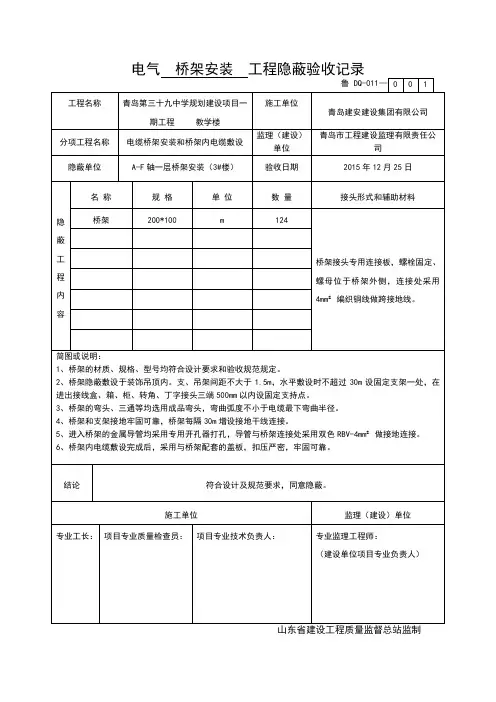

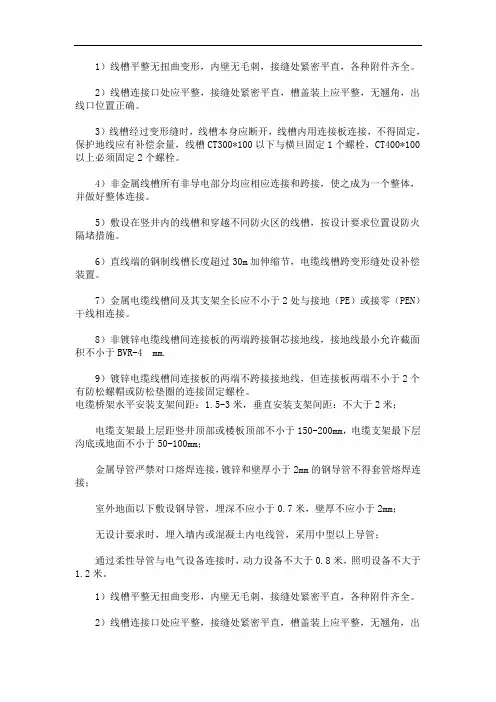

1）线槽平整无扭曲变形，内壁无毛刺，接缝处紧密平直，各种附件齐全。

2）线槽连接口处应平整，接缝处紧密平直，槽盖装上应平整，无翘角，出线口位置正确。

3）线槽经过变形缝时，线槽本身应断开，线槽内用连接板连接，不得固定，保护地线应有补偿余量，线槽CT300*100以下与横旦固定1个螺栓，CT400*100以上必须固定2个螺栓。

4）非金属线槽所有非导电部分均应相应连接和跨接，使之成为一个整体，并做好整体连接。

5）敷设在竖井内的线槽和穿越不同防火区的线槽，按设计要求位置设防火隔堵措施。

6）直线端的钢制线槽长度超过30m加伸缩节，电缆线槽跨变形缝处设补偿装置。

7）金属电缆线槽间及其支架全长应不小于2处与接地（PE）或接零（PEN）干线相连接。

8）非镀锌电缆线槽间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于BVR-4 mm.9）镀锌电缆线槽间连接板的两端不跨接接地线，但连接板两端不小于2个有防松螺帽或防松垫圈的连接固定螺栓。

电缆桥架水平安装支架间距：1.5-3米，垂直安装支架间距：不大于2米；电缆支架最上层距竖井顶部或楼板顶部不小于150-200mm，电缆支架最下层沟底或地面不小于50-100mm；金属导管严禁对口熔焊连接，镀锌和壁厚小于2mm的钢导管不得套管熔焊连接；室外地面以下敷设钢导管，埋深不应小于0.7米，壁厚不应小于2mm；无设计要求时，埋入墙内或混凝土内电线管，采用中型以上导管；通过柔性导管与电气设备连接时，动力设备不大于0.8米，照明设备不大于1.2米。

1）线槽平整无扭曲变形，内壁无毛刺，接缝处紧密平直，各种附件齐全。

2）线槽连接口处应平整，接缝处紧密平直，槽盖装上应平整，无翘角，出线口位置正确。

3）线槽经过变形缝时，线槽本身应断开，线槽内用连接板连接，不得固定，保护地线应有补偿余量，线槽CT300*100以下与横旦固定1个螺栓，CT400*100以上必须固定2个螺栓。

4）非金属线槽所有非导电部分均应相应连接和跨接，使之成为一个整体，并做好整体连接。

123456789101第12.1.1条
2第12.1.2条
12345678910
1第12.2.1条
2第12.2.2条
3第12.2.3条
641109验收部位项目经理专业工长分包项目 经 理施工单位检查评定记录施工单位检查评定记录施工班组长电缆敷设严禁有绞拧、铠装压扁
、护层断裂和表面严重划伤等缺陷
电缆桥架安装要求桥架内电缆敷设要求一般项目规范规定
规范规定
分包单位
施工单位检查
评定结果
监理(建设)单位
验收结论
电缆的首端、末端和分支处应设
标志牌项目专业质量检查员：
监理工程师
(建设单位项目技术负责人):金属电缆导管必须接地或接零，

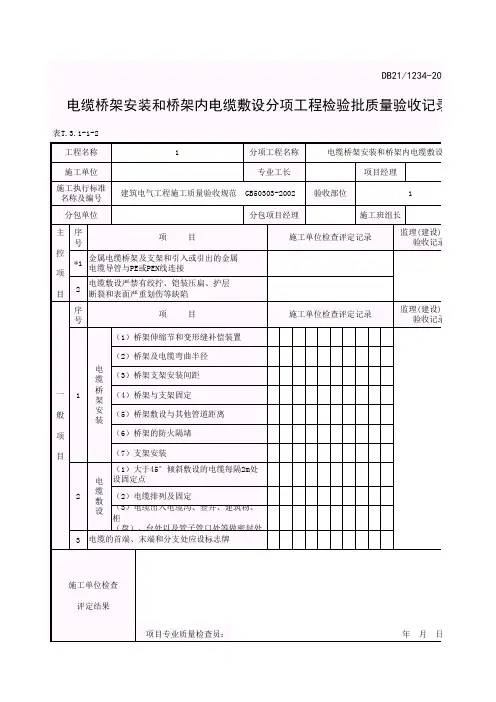

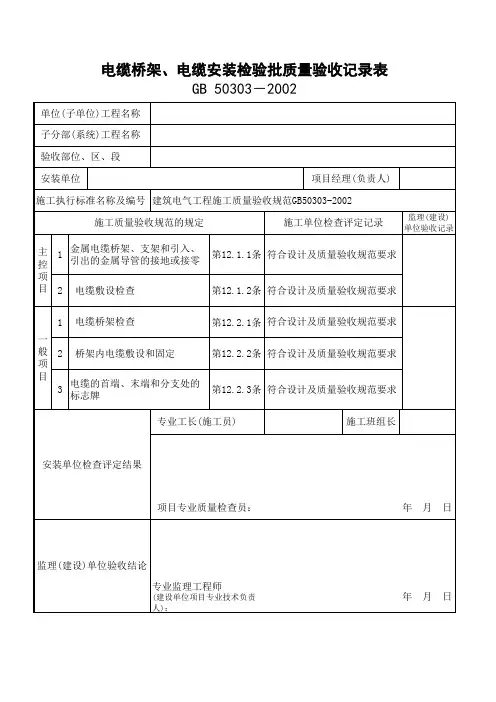

且符合规定主控项目电缆桥架安装和桥架内电缆敷设检验批质量验收记录
1.3.7电气－9
工程名称
施工单位
施工执行标准名称及
编号
注：本表由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业质量检查员等
监理（建设）单位
验收记录
年 月 日
年 月 日
查员等进行验收。

---工程名称： ______________建设单位： ______________监理单位： ______________施工单位： ______________交底部位： ______________交底日期： ______________交底人签字： ______________接收人签字： ______________---一、技术交底1. 施工准备- 施工人员必须熟悉电缆桥架的施工图纸及现场实际情况，了解电缆桥架的规格、型号、安装位置和敷设路径。

- 施工前应对施工人员进行安全教育和技能培训，确保每位施工人员了解电缆桥架施工的安全注意事项。

2. 材料与设备- 所有电缆桥架材料及设备必须符合国家标准和设计要求，并经检验合格后方可使用。

- 所有施工工具应保持完好，并定期检查维护。

3. 安装要求- 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，全长不少于2处与接地干线相连接。

- 非镀锌电缆桥架间连接的两端应接铜芯接地线，接地线最小允许截面积不小于4mm²。

- 镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

- 电缆桥架水平安装的支架间距为15至3m；垂直安装的支架间距不大于2m。

- 敷设在竖井内和安装不同防火区的桥架，按设计要求位置，有防火隔墙措施。

- 支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。

4. 电缆敷设- 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

- 大于45度倾斜敷设的电缆每隔2m处设固定点。

- 电缆出入电缆沟、竖井、建筑物等处应做密封处理。

- 电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5至10m处设固定点，敷设于垂直方向时，每层楼板处也应设置固定点。

---二、安全交底1. 安全意识- 施工人员必须树立“安全第一”的思想，严格遵守国家安全生产法律法规和施工现场各项安全操作规程。
