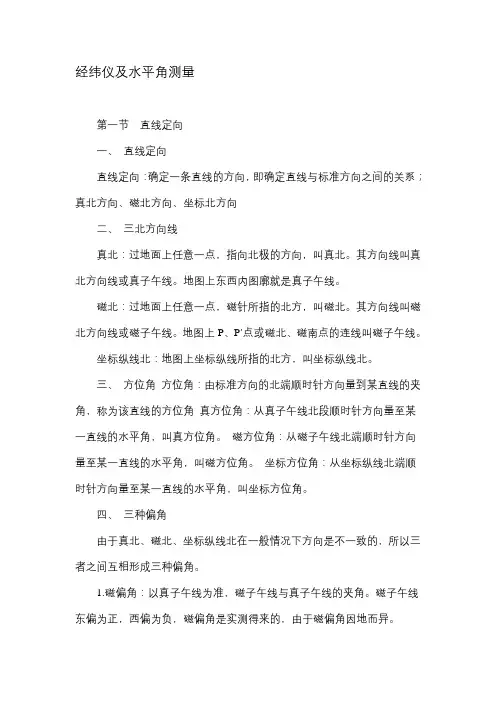

经纬仪的使用及水平角观测方法

水平角观测的方法水平角观测方法一般根据观测的精度要求和目标的数目来定。

常用的测角方法有测回法和方向观测法。

（一）测回法测回法适用于观测只有两个方向之间的水平角，如图2-18所示，经纬仪安置在测站点O上，对中整平后按下述步骤进行水平角观测：图2-18 测回法水平角观测（1）经纬仪置于盘左位置。

所谓盘左（或称正镜），即观测者面对望远镜目镜，竖直度盘在望远镜的左侧。

（2）精确瞄准起始目标A并配置度盘。

配置度盘的目的是为了减小度盘刻划误差的影响并且也方便计算。

各测回之间起始目标的读数间隔应在180º/n（n为测回数）。

装有度盘变换手轮的经纬仪和装有复测卡的经纬仪配置度盘时有所不同，各自配置度盘方法如下：Ⅰ. 装有度盘变换手轮的经纬仪，使用这种仪器时，应先瞄准目标，后配置度盘。

其方法是：先盘左瞄准起始目标（如图2－18中的目标A），打开手轮护盖（有的仪器是按下手轮盖），转动手轮，直至读数窗看到所需读数，然后关好手轮护盖（或弹回手轮盖）Ⅱ. 装有复测器的经纬仪，使用这种仪器时，应先配置度盘，后瞄准目标。

其方法是：转动测微手轮，调节好测微尺上的分、秒读数，松开照准部制动螺旋，转动仪器直至在读数窗看到所需读数位于双指标线附近，制动照准部，调节照准部微动螺旋使双指标线精确对准所需读数。

扳下复测卡，然后再转动仪器（这时读数窗中的读数不会变化），精确瞄准起始目标，扳上复测卡。

但是应当注意，在转动度盘变换手轮和使用复测卡时往往会使经纬仪发生微小变动。

因此在读数前应仔细检查是否发生了变动，如存在则以实际为准。

完成上述工作后，观测员即可读取目标A的盘左水平度盘读数A左=0º01′12″，每次读数后记录员须回报确认无误后将该读数记入手簿。

见表2－1（3）松开照准部制动螺旋，顺时针旋转照准部，照准目标B，读取水平度盘读数B左=60º20′24″，记入观测手簿。

以上观测过程称为上半个测回，其观测角值β左=B左－A左= 60º19′12″。

第三章经纬仪及其使用3.1 水平角测量原理3.1.1．水平角的测量原理水平角是指过空间两条相交方向线所作的铅垂面间所夹的二面角，角值为0°～360°。

空间两直线OA和OB相交于点O，将点A，O，B沿铅垂方向投影到水平面上，得相应的投影点A′，O′，B′，水平线O′A′和O′B′的夹角β就是过两方向线所作的铅垂面间的夹角，即水平角。

水平角的大小与地面点的高程无关。

测量角度的仪器在测量水平角时必须具备两个基本条件：（1）能给出一个水平放置的，且其中心能方便地与方向线交点置于同一铅垂线上的刻度园盘——水平度盘；（2）要有一个能瞄准远方目标的望远镜，且要能在水平面和竖直面内作全圆旋转，以便通过望远镜瞄准高低不同的目标A和B。

图中水平角β为A和B两个方向读数之差：β=b-a3.1.2垂直角的测量原理垂直角是指在同一铅垂面内，某目标方向的视线与水平线间的夹角α，也称竖直角或高度角；垂直角的角值为0°～±90°。

视线与铅垂线的夹角称为天顶距，天顶距z的角值范围为0°～180°。

当视线在水平线以上时垂直角称为仰角，角值为正；视线在水平线以下时为俯角，角值为负，如图所示。

由此可知测角仪器经纬仪还必须装有一个能铅垂放置的度盘——垂直度盘，或称竖盘。

3.2 经纬仪的结构与使用3.2.1光学经纬仪的分类按物理特性分：游标经纬仪、光学经纬仪和电子经纬仪。

按测角精度分：DJ07——一测回水平方向中误差0.7″:用于一等三角;DJ1——一测回水平方向中误差1.0″:用于一、二等三角;DJ2——一测回水平方向中误差2.0″:用于三、四等三角;DJ6——一测回水平方向中误差6.0″:用于地形测图、一般工程。

DJ为“大地”、“经纬仪”的汉语拼音缩写。

3.2.2DJ6光学经纬仪DJ6经纬仪是一种广泛使用在地形测量、工程及矿山测量中的光学经纬仪。

主要由水平度盘、照准部和基座三大部分组成。

经纬仪使用教程讲解经纬仪及角度测量角度测量是测量的三项基本工作之一，包括水平角测量和竖直角测量。

经纬仪是最常用的角度测量仪器。

水平角测量用于计算点的平面位置，竖直角测量用于测定高差或将倾斜距离改算成水平距离。

一、水平角测量原理水平角是地面上一点到两目标的方向线投影到水平面上的夹角，角值范围0º～360 º。

为了测出水平角的大小，可以设想在测站点上方水平地安置一个带有顺时针刻画、注记的圆盘，并使其圆心在过测站点的铅垂线上。

观测水平角时，刻度盘中心应安放在过测站点的铅垂线上，直线在水平圆盘上的投影是om、on。

如果能读出om、on在水平圆盘上的读数m和n，那么水平角就等于m减去n，即水平角= m-n。

因此，用于测量水平角的仪器必须有一个能读数的度盘，并能使之水平。

经纬仪就是根据上述要求设计制造的一种测角仪器。

该度盘应能沿水平方向转动，也能高低俯仰。

当度盘高低俯仰时，其视准独应划出一竖直面，这样才能使得在同一竖直面内高低不同的目标有相同的水平度盘读数。

二、竖直角测量原理竖直角是同一竖直面内视线与水平线间的夹角。

角值范围为-90°～+ 90°。

竖直角与水平角一样，其角值也是度盘上两个方向读数之差。

不同的是竖直角的两个方向中必有一个是水平方向。

任何类型的经纬仪，制作上都要求当竖直指标水准管气泡居中，望远镜视准轴水平时，其竖盘读数是一个固定值。

因此，在观测竖直角时，只要观测目标点一个方向并读取竖盘读数便可算得该目标点的竖直角，而不必观测水平方向。

二、DJ6级光学经纬仪的构造DJ6级光学经纬仪是一种光学经纬仪，按编制了标准分类。

它由望远镜、度盘、水平盘、竖盘、支架等部分组成。

在观测时，需要将经纬仪放置在水平面上，然后通过望远镜观测目标点，读取度盘和竖盘上的读数，从而计算出水平角和竖直角的大小。

级光学经纬仪的构造简单，但功能也更为单一。

它主要由基座、水平度盘、照准部和读数装置组成。

子学习情境2-2 水平角观测一、测回法水平角观测（一）经纬仪的安置和瞄准用经纬仪观测水平角时，必须首先在欲测的水平角顶点安置经纬仪。

安置仪器包括对中和整平两项内容。

仪器安置好后，即可进行观测。

1．对中使经纬仪水平度盘中心与角顶点置于同一铅垂线上，这种工作称为对中。

欲观测之水平角的顶点一般又称为测站。

对中时，先将三脚架放在测站点上，架头大致水平，高度适中。

再在连接中心螺旋的钩上悬挂锤球，移动三脚架，使锤球尖大致对准测站点，将三脚架的各脚稳固的踩入地中。

然后将经纬仪安装在三脚架上，旋紧连接中心螺旋。

若垂球尖偏离测站点较大，需平移脚架，使锤球尖对准测站点，再踩紧三脚架；若偏离较小，可略松连接螺旋，将仪器在三脚架头上的圆孔范围内移动，使锤球尖端精确地对准测站点，再拧紧连接螺旋。

在地形测量中，对中误差一般应小于3 mm。

对中也可用光学对中器进行。

光学对中时，先要对光，然后将仪器在架头上平移，交替对中和整平，直至测站点的像在对中器圆圈中央，达到既对中又整平的目的。

最后将中心连接螺旋拧紧。

对中时应注意：（1）打开三脚架后，应拧紧架腿固定螺旋；三脚架应约成等边三角形；安置脚架前要了解所观测的方向，避免观测时跨在架腿上；（2）在地面坚硬的地区观测时，脚架应用绳子绑住或用石头等物顶住，防止脚架滑动。

（3）对中后，必须重新检查中心螺旋和脚架固定螺旋是否拧紧；（4）脚架高度要适当，脚架跨度也不要太大，以便观测和仪器安全。

2．整平整平的目的是使仪器的竖轴竖直，从而使水平度盘处于水平位置。

其步骤如下：（1）使照准部水准管平行于任意两个脚螺旋连线方向，如图2-2-1（a）所示；（a）图2-2-1 （b）（2）两手同时向内或向外旋转脚螺旋1、2，使气泡居中；（3）将照准部旋转90°，使水准管垂直于1、2两脚螺旋连线方向，如图2-2-1（b）所示，然后用第三个脚螺旋使气泡居中。

依上述步骤反复多次，直至照准部转到任意位置，气泡偏离中央均不超半格为止。

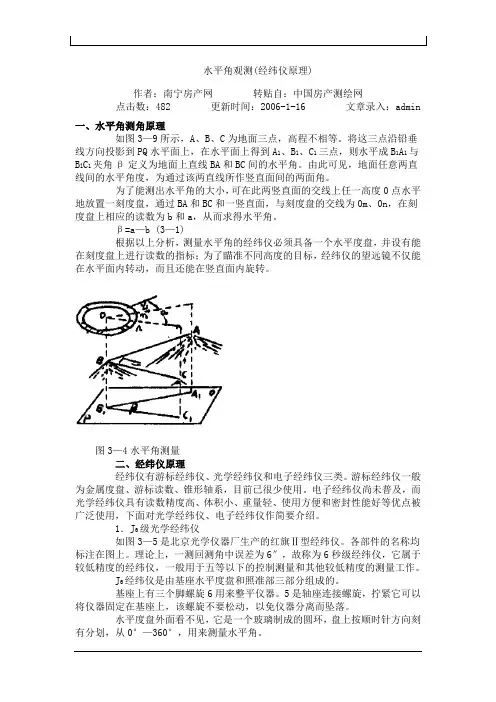

水平角观测(经纬仪原理)作者：南宁房产网转贴自：中国房产测绘网点击数：482 更新时间：2006-1-16 文章录入：admin一、水平角测角原理如图3—9所示，A、B、C为地面三点，高程不相等。

将这三点沿铅垂线方向投影到PQ水平面上，在水平面上得到A1、B1、C1三点，则水平成B1A1与B l C1夹角β定义为地面上直线BA和BC间的水平角。

由此可见，地面任意两直线间的水平角度，为通过该两直线所作竖直面间的两面角。

为了能测出水平角的大小，可在此两竖直面的交线上任一高度0点水平地放置一刻度盘，通过BA和BC和一竖直面，与刻度盘的交线为0m、0n，在刻度盘上相应的读数为b和a，从而求得水平角。

β=a—b (3—1)根据以上分析，测量水平角的经纬仪必须具备一个水平度盘，并设有能在刻度盘上进行读数的指标；为了瞄准不同高度的目标，经纬仪的望远镜不仅能在水平面内转动，而且还能在竖直面内旋转。

图3—4水平角测量二、经纬仪原理经纬仪有游标经纬仪、光学经纬仪和电子经纬仪三类。

游标经纬仪一般为金属度盘、游标读数、锥形轴系，目前已很少使用。

电子经纬仪尚未普及，而光学经纬仪具有读数精度高、体积小、重量轻、使用方便和密封性能好等优点被广泛使用，下面对光学经纬仪、电子经纬仪作简要介绍。

1．J6级光学经纬仪如图3—5是北京光学仪器厂生产的红旗Ⅱ型经纬仪。

各部件的名称均标注在图上。

理论上，一测回测角中误差为6″，故称为6秒级经纬仪，它属于较低精度的经纬仪，一般用于五等以下的控制测量和其他较低精度的测量工作。

J6经纬仪是由基座水平度盘和照准部三部分组成的。

基座上有三个脚螺旋6用来整平仪器。

5是轴座连接螺旋，拧紧它可以将仪器固定在基座上，该螺旋不要松动，以免仪器分离而坠落。

水平度盘外面看不见，它是一个玻璃制成的圆环，盘上按顺时针方向刻有分划，从0°—360°，用来测量水平角。

照准部由望远镜、读数系统、横轴、竖直度盘等几部分组成，通过读数显微镜9可读出观测方向值。

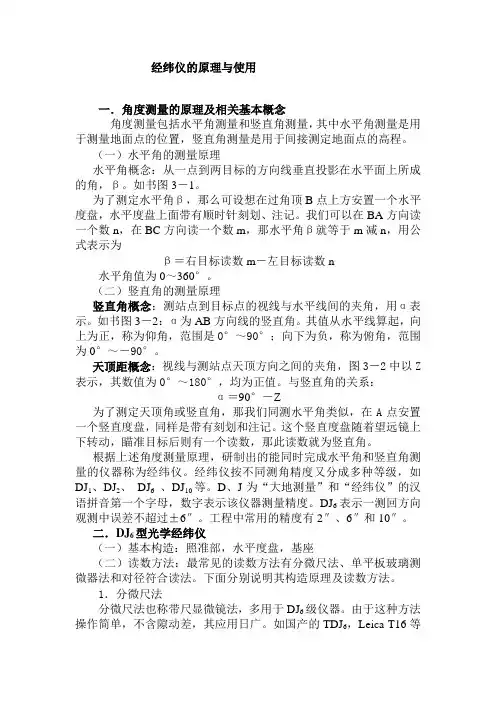

经纬仪的原理与使用一．角度测量的原理及相关基本概念角度测量包括水平角测量和竖直角测量，其中水平角测量是用于测量地面点的位置，竖直角测量是用于间接测定地面点的高程。

（一）水平角的测量原理水平角概念：从一点到两目标的方向线垂直投影在水平面上所成的角，β。

如书图3－1。

为了测定水平角β，那么可设想在过角顶B点上方安置一个水平度盘，水平度盘上面带有顺时针刻划、注记。

我们可以在BA方向读一个数n，在BC方向读一个数m，那水平角β就等于m减n，用公式表示为β＝右目标读数m－左目标读数n水平角值为0～360°。

（二）竖直角的测量原理竖直角概念：测站点到目标点的视线与水平线间的夹角，用α表示。

如书图3－2：α为AB方向线的竖直角。

其值从水平线算起，向上为正，称为仰角，范围是0°～90°；向下为负，称为俯角，范围为0°～－90°。

天顶距概念：视线与测站点天顶方向之间的夹角，图3－2中以Z 表示，其数值为0°～180°，均为正值。

与竖直角的关系：α＝90°－Z为了测定天顶角或竖直角，那我们同测水平角类似，在A点安置一个竖直度盘，同样是带有刻划和注记。

这个竖直度盘随着望远镜上下转动，瞄准目标后则有一个读数，那此读数就为竖直角。

根据上述角度测量原理，研制出的能同时完成水平角和竖直角测量的仪器称为经纬仪。

经纬仪按不同测角精度又分成多种等级，如DJ1、DJ2、DJ6、DJ10等。

D、J为“大地测量”和“经纬仪”的汉语拼音第一个字母，数字表示该仪器测量精度。

DJ6表示一测回方向观测中误差不超过±6″。

工程中常用的精度有2″、6″和10″。

二．DJ6型光学经纬仪（一）基本构造：照准部，水平度盘，基座（二）读数方法：最常见的读数方法有分微尺法、单平板玻璃测微器法和对径符合读法。

下面分别说明其构造原理及读数方法。

1．分微尺法分微尺法也称带尺显微镜法，多用于DJ6级仪器。

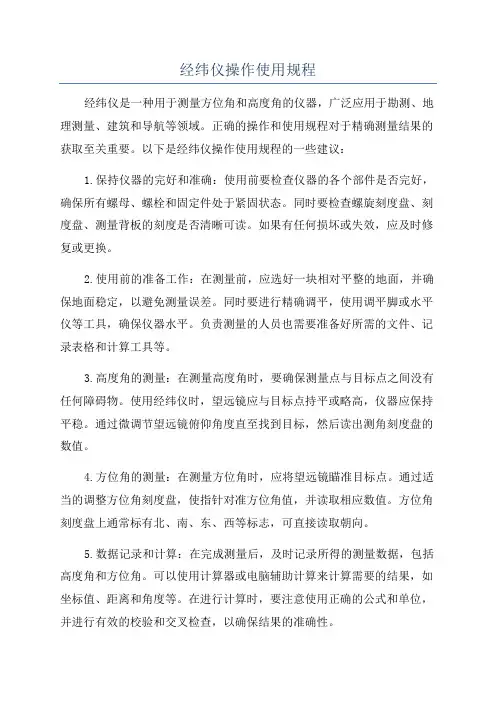

经纬仪操作使用规程经纬仪是一种用于测量方位角和高度角的仪器，广泛应用于勘测、地理测量、建筑和导航等领域。

正确的操作和使用规程对于精确测量结果的获取至关重要。

以下是经纬仪操作使用规程的一些建议：1.保持仪器的完好和准确：使用前要检查仪器的各个部件是否完好，确保所有螺母、螺栓和固定件处于紧固状态。

同时要检查螺旋刻度盘、刻度盘、测量背板的刻度是否清晰可读。

如果有任何损坏或失效，应及时修复或更换。

2.使用前的准备工作：在测量前，应选好一块相对平整的地面，并确保地面稳定，以避免测量误差。

同时要进行精确调平，使用调平脚或水平仪等工具，确保仪器水平。

负责测量的人员也需要准备好所需的文件、记录表格和计算工具等。

3.高度角的测量：在测量高度角时，要确保测量点与目标点之间没有任何障碍物。

使用经纬仪时，望远镜应与目标点持平或略高，仪器应保持平稳。

通过微调节望远镜俯仰角度直至找到目标，然后读出测角刻度盘的数值。

4.方位角的测量：在测量方位角时，应将望远镜瞄准目标点。

通过适当的调整方位角刻度盘，使指针对准方位角值，并读取相应数值。

方位角刻度盘上通常标有北、南、东、西等标志，可直接读取朝向。

5.数据记录和计算：在完成测量后，及时记录所得的测量数据，包括高度角和方位角。

可以使用计算器或电脑辅助计算来计算需要的结果，如坐标值、距离和角度等。

在进行计算时，要注意使用正确的公式和单位，并进行有效的校验和交叉检查，以确保结果的准确性。

6.保养和存放：使用完毕后，要对经纬仪进行及时的保养和清洁。

仪器的镜面和光学系统应该保持清洁，并定期进行校准和调整。

仪器应存放在干燥的地方，远离潮湿和恶劣的环境，避免受到撞击或损坏。

7.培训和操作规程：经纬仪是一种精密仪器，操作和使用前应接受相关培训，并熟悉仪器的特点和操作规程。

在使用过程中要严格按照规程操作，确保仪器的正确使用和测量结果的准确性。

综上所述，经纬仪是一种精密的测量仪器，正确的操作和使用规程对于测量结果的准确性十分重要。

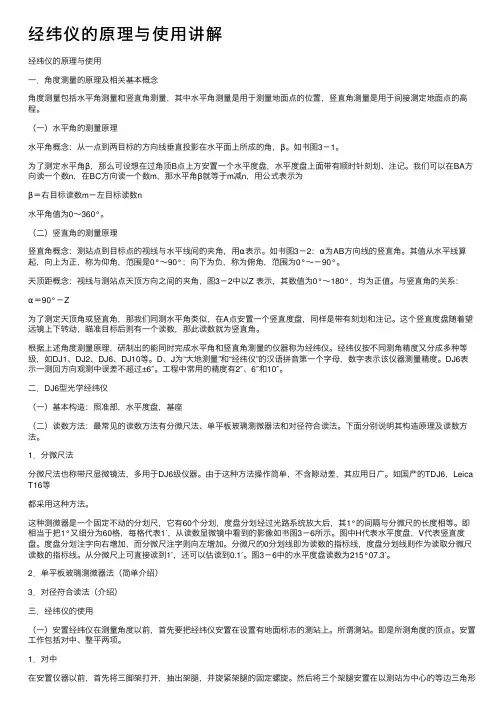

经纬仪的原理与使⽤讲解经纬仪的原理与使⽤⼀．⾓度测量的原理及相关基本概念⾓度测量包括⽔平⾓测量和竖直⾓测量，其中⽔平⾓测量是⽤于测量地⾯点的位置，竖直⾓测量是⽤于间接测定地⾯点的⾼程。

（⼀）⽔平⾓的测量原理⽔平⾓概念：从⼀点到两⽬标的⽅向线垂直投影在⽔平⾯上所成的⾓，β。

如书图3－1。

为了测定⽔平⾓β，那么可设想在过⾓顶B点上⽅安置⼀个⽔平度盘，⽔平度盘上⾯带有顺时针刻划、注记。

我们可以在BA⽅向读⼀个数n，在BC⽅向读⼀个数m，那⽔平⾓β就等于m减n，⽤公式表⽰为β＝右⽬标读数m－左⽬标读数n⽔平⾓值为0～360°。

（⼆）竖直⾓的测量原理竖直⾓概念：测站点到⽬标点的视线与⽔平线间的夹⾓，⽤α表⽰。

如书图3－2：α为AB⽅向线的竖直⾓。

其值从⽔平线算起，向上为正，称为仰⾓，范围是0°～90°；向下为负，称为俯⾓，范围为0°～－90°。

天顶距概念：视线与测站点天顶⽅向之间的夹⾓，图3－2中以Z 表⽰，其数值为0°～180°，均为正值。

与竖直⾓的关系：α＝90°－Z为了测定天顶⾓或竖直⾓，那我们同测⽔平⾓类似，在A点安置⼀个竖直度盘，同样是带有刻划和注记。

这个竖直度盘随着望远镜上下转动，瞄准⽬标后则有⼀个读数，那此读数就为竖直⾓。

根据上述⾓度测量原理，研制出的能同时完成⽔平⾓和竖直⾓测量的仪器称为经纬仪。

经纬仪按不同测⾓精度⼜分成多种等级，如DJ1、DJ2、DJ6、DJ10等。

D、J为“⼤地测量”和“经纬仪”的汉语拼⾳第⼀个字母，数字表⽰该仪器测量精度。

DJ6表⽰⼀测回⽅向观测中误差不超过±6″。

⼯程中常⽤的精度有2″、6″和10″。

⼆．DJ6型光学经纬仪（⼀）基本构造：照准部，⽔平度盘，基座（⼆）读数⽅法：最常见的读数⽅法有分微尺法、单平板玻璃测微器法和对径符合读法。

下⾯分别说明其构造原理及读数⽅法。

1．分微尺法分微尺法也称带尺显微镜法，多⽤于DJ6级仪器。
