回转窑的调整方法及注意事项2018年4月14日回转窑托轮调整是使回转窑运行稳定的重要手段。
所以正确且有效的对回转窑托轮进行维护,可以使回转窑轮带在托轮上往复运行,使托轮表面均匀磨损,避免出现台阶从而出现设备故障。
下面是具体调整方法与步骤。
回转窑托轮调整方法与步骤:1)回转窑在运行时,为减轻托轮与轮带的摩擦阻力,一般在托轮上方安装有石磨块对其进行。
我们在调整托轮时,则需要增加托轮与轮带的摩擦力,因此,在调整托轮前要把所有托轮上的石磨块取掉。
2)每个托轮轴承座侧都装有顶丝,为便于调整,顶丝的螺纹处应当经常加油。
3)确定托轮调整方向。
首先确定我们是要让回转窑上行还是下行,根据回转窑的旋转方向绘出托轮所受摩擦力矢量图,需要注意的是托轮所受摩擦力沿回转窑轴心线上的分量必须与窑所需要移动的方向相反;然后根据托轮需要歪斜方向确定要调整的托轮轴承座。
4)拧松需要调整的托轮轴承座的脚螺栓,并将该轴承座顶丝锁紧螺母松退2圈。
先将顶丝预调90°至180°,然后启动回转窑以0.3至0.6rmin的速度慢转。
(调整回转窑必须是回转窑在运行状态,并且是在高温工况下进行)。
必要时可调整顶丝,此时回调90°,观察1小时,观察上行速度再调,调整到位时,顶丝要回位。
回位顶丝也要逐步退,顶丝在退到位后,等一段时间,托轮轴承座与顶丝接触后再固定轴承座螺栓,紧固锁紧螺母。
5)装回托轮石磨块。
回转窑托轮调整应注意事项:回转窑托轮调整一般以只调Ⅰ挡为好,必要时可调Ⅱ挡;拖轮歪斜后其所受摩擦力沿回转窑轴心线上的分量方向必须一致,即不能出现八字形。
必须经常细致地对每个托轮承受的正压力、推力大小及托轮是否产生歪斜等全面检查,从而作出准确判断,这是调整好托轮的关键。
具体判断方法是:托轮正压力大小用轮带与托轮接触面的光泽来识别,接触面发亮的受力大,发暗的受力小。
托轮推力的大小,用低端托轮轴肩推力盘的油膜厚薄来识别,轴肩推力盘油膜少而薄则推力大,油膜厚的推力小。
回转窑托轮的调整回转窑的重量占整个水泥厂机械设备总重的20%~40%;它的造价占全厂投资的10%~15%;它的性能和运转情况在很大程度上决定着水泥的产质量和成本。
所以,它素有水泥厂心脏之称。
许多人这样评价它:只要大窑转,就有千千万万。
由此可见,提高回转窑的运转率是非常重要的。
要保证回转窑能够长期安全稳定地运转,从设备维护和正确使用方面来说,调整好托轮是重中之重的一项工作。
当前,许多水泥厂最缺乏的技术工人就是经验丰富的看火工和托轮工。
因为这些工种技术比较复杂,不是在短期内就能掌握的。
许多水泥厂的回转窑因为托轮调整不当,引发了许多重大设备事故。
如回转窑下炕,也有称为掉窑的,就是回转窑窑体从托轮上掉下来、轮带顶坏或顶掉挡铁、回转窑发生剧烈振动、托轮和轮带表面出现点蚀、掉碴掉块、裂纹、严重磨损不均、多边形或小波纹和窑体弯曲等,严重时还会引起托轮轴承烧瓦断轴事故,这些都会造成巨大的损失。
调整托轮的目的有三:一是使窑体能够按所要求的规律沿轴向正常地上下往复窜动,以保证托轮和轮带外表面均匀磨损;二是使回转窑筒体中心线在热态时永保一条直线,以使托轮和轮带受力均匀,不产生超载现象,降低功率消耗;三是使各档托轮能够均衡地承受窑体载荷,以保证不产生附加应力,减少或避免机件的过早损坏。
如果通过调整托轮,达到上述目的,就必须在理论上进行深入研究,在方法上能够熟练掌握。
但笔者在现场工作中发现,全面具有这方面知识的技术人员和技术工人却较少,往往因此将回转窑调乱,进而引发出许多不该出现的问题,甚至造成很大的损失。
为此,笔者根据在生产调试、达产、监理和处理有关问题中的体会,对回转窑正确调整进行介绍,供大家参考。
1 窑体运转时轴向窜动的分析回转窑筒体通过轮带支承在多档支承装置的托轮上慢速回转工作,一般以3%~5%的斜度倾斜布置,绝大多数在3.5%~4.0%之间。
当托轮的轴向中心线与窑体中心线平行,在窑运转时窑体就会沿轴向下窜。
曾有许多人提出过这个问题,为什么窑体不转时不下窜而转动时才下窜?下面就从理论分析上来解答这个问题。
调整回转窑托轮受力和窑体轴向的办法通过偏斜托轮轴摆放位置,可以使回转窑窑体能沿轴向正常地往复窜动;使用说明书要求回转窑的上下行速度控制在小于l mm/min,中铝股份山西分公司回转窑上下行速度为O.1~0.5 mm/min,每行10分钟,停留l小时。
通过控制液压挡轮分阶段上下行至端点的调窑方法,可以促使窑体上下窜动,有利于托轮的均匀磨损。
但当托轮摆放位置不正确时,窑体的上行或下行力特别大,超过了液压挡轮的推力,导致液压挡轮毁坏,甚至出现大小齿轮脱开,造成事故。
托轮轴线与窑轴线在垂直面上的投影不平行称为倾斜,在水平面(严格说是窑安装的斜平面)上的投影不平行称为偏斜。
设置普通挡轮时,需靠托轮轴线相对于滚圈偏斜产生使窑体上窜的力,当它大于窑体自重的下滑分力时,窑体能上窜,反之,使窑体下滑。
而对于推力挡轮和液压挡轮,则要求托轮轴线与滚圈轴线平行,即同一档托轮的两轴端距离相等,允许误差小于I mm,严禁使托轮摆放出现促使窑体下窜的偏斜位置而加大挡轮负荷。
托轮偏斜角度一般不大于0°30’。
应使获得的上窜力稍大于窑体的下滑力,在窑的运转过程中,使窑体处于上窜状态。
为使窑体下柑,Il1在受力较大的托轮面上抹少量油,减小摩擦系数。
一般每班使窑体反复窜动1~2次即可。
调整托轮促使回转窑窑体上下窜动应遵循“手势定则”,即大拇指方向表示窑体窜动方向,即指向窑体高端,三手指握起手指指示方向表示窑的回转方向,而小拇指所指的方向则为托轮轴偏斜方向。
“手势定则”有“右手定则”和“左手定则”之分,其鉴别法是:站在窑出料端(窑头),如窑为顺时针转动,则用“右手定则”;如窑为逆时针转动,则用“左手定则”。
托轮摆放位置严禁呈八字形,即同一档两托轮轴中心线偏斜方向不同。
同时亦严禁使各档托轮摆成促使窑体向下窜的位置,即违背了“手势定则”。
如出现此种异常情况,则使各档同托轮互相“争力”或“对抗”。
在调整托轮之前,必须根据窑体的窜动情况,查明窜动原因,避免盲目的行动。

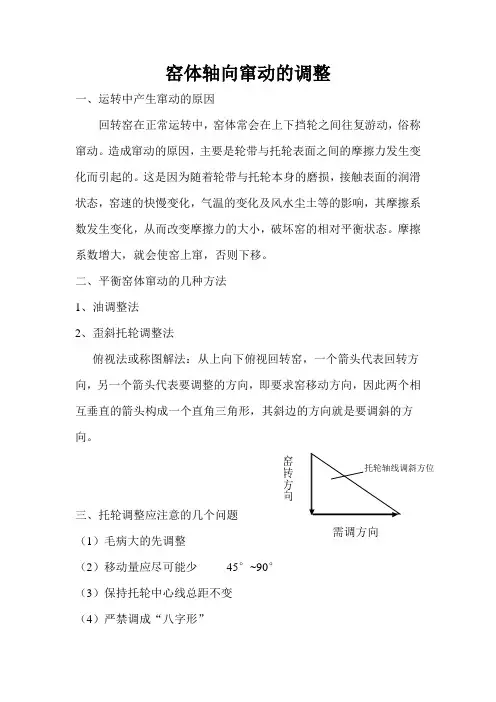

窑体轴向窜动的调整
一、运转中产生窜动的原因
回转窑在正常运转中,窑体常会在上下挡轮之间往复游动,俗称窜动。
造成窜动的原因,主要是轮带与托轮表面之间的摩擦力发生变化而引起的。
这是因为随着轮带与托轮本身的磨损,接触表面的润滑状态,窑速的快慢变化,气温的变化及风水尘土等的影响,其摩擦系数发生变化,从而改变摩擦力的大小,破坏窑的相对平衡状态。
摩擦系数增大,就会使窑上窜,否则下移。
二、平衡窑体窜动的几种方法
1、油调整法
2、歪斜托轮调整法
俯视法或称图解法:从上向下俯视回转窑,一个箭头代表回转方向,另一个箭头代表要调整的方向,即要求窑移动方向,因此两个相互垂直的箭头构成一个直角三角形,其斜边的方向就是要调斜的方向。
三、托轮调整应注意的几个问题
(1)毛病大的先调整
(2)移动量应尽可能少45°~90°(3)保持托轮中心线总距不变
(4)严禁调成“八字形”
托轮轴线调斜方位
需调方向
窑
转
方
向。
窑中心线找正及回转窑托轮调整窑中心线找正回转窑是连续运转设备,在运转中重要的是保持窑体的“直而圆”和轴向窜动的稳定性。
而窑体中心线的直线度和窑体的正常游动,是受各个托轮位臵影响的。
因此,窑体中心线的直线度和托轮位臵的正确与否,是回转窑长期安全运转在机械方面的关键。
1、窑体中心线不直的危害回转窑在运转中,窑体中心线保持一直线,是长期安全运转的重要条件之一。
窑体中心线不直,会造成支承零件过快的磨损或损坏、功率消耗增加、密封装臵失效,致使窑内耐火砖松动,发生掉砖红窑事故,以及造成窑体产生裂纹,直至影响回转窑的运转。
2、窑体中心线不直的原因回转窑中心线不直,多数是由于托轮组基础下沉不均匀;托轮位臵调整的不正确;支承零件(轮带、托轮、托轮轴颈、轴承、窑体热板等)磨损不一致;检修更换支承零件时没考虑新旧尺寸的影响;窑体刚度不够以及停窑时,操作不正确等原因所造成。
因此,要定期校正窑体中心线。
3、窑体中心线找正的方法回转窑窑体中心线找正的方法有:挂钢丝法、灯光法、纬仪法、压铅丝法和激光法等。
回转窑托轮调整为了保证回转窑的长期安全运转,在回转窑的运转过程中,在机械维护方面的首要任务是维护窑体的“直而圆”和轴向窜动的稳定性,而要完成上述任务的最重要的工作之一,就是正确地调整托轮。
1、调整托轮的基本原则(1)调整托轮使窑体中心线是一直线回转窑的窑体是通过轮带支承在多挡托轮上的,在支承零部件尺寸不变的情况下,窑体的位臵是受托轮位臵确定的。
回转窑在是使用过程中,要经常调整托轮的位臵,保证窑体中心线呈一条直线。
即调整托轮的水平位臵及同一挡两托轮中心距的大小。
(2)调整托轮使窑体正常游动(适用于固定挡轮)回转窑在运转中,为使托轮和轮带表面磨损均匀,应使窑体在上下挡轮之间不断地轴向窜动(称为游动),但不允许轮带与挡轮经常接触转动,即使偶尔接触转动,也不要受力过大或时间过长,以免顶坏挡轮。
为实现上述要求,应将各个托轮(传动装臵附近的托轮除外)的中心线歪斜一个小角度,使托轮在转动过程中,产生一个对窑体的向上的推力,以克服窑体的下滑动,并使窑体缓慢地向上窜动,当窑体达到上挡轮位臵时,可在托轮表面加适量的润滑油,减小托轮与轮带表面之间的摩擦系数,使托轮的向上推力减小,窑体依靠其下滑力缓慢向下窜动;当窑体达到下挡轮位臵时,托轮表面的润滑也没有了,窑体又开始向上窜动,即进行再一个循环的游动,这就叫做人工游动法。
回转窑窑体串动调整方法及注意事项回转窑窑体串动调整方法及留意事项如下:一.回转窑以筒体中心线与水平线呈3%—5%的斜度放置在托轮上。
在实际运转中。
回转窑筒体在有限的范围内时而上,时而下地窜动,保持相对稳定,这种上下窜动是正常的。
窑体正常窜动,防止了轮带与托轮的局部磨损。
但是,假如窑体只在一个方向上作较长时间的窜动,给轮带与托轮表面造成严重磨损,甚至润滑油冒烟,拖动电机电流增大,甚至烧毁,就属于机械事故了。
二.回转窑托轮的中心线假如都平行干筒体的中心线,筒体转动时,轮带与托轮的接触处作用着两个力:一个是窑体回转部分重力产生的下滑力,其方向平行于筒体中心线向下;另一个是由大齿轮带动筒体回转产生的园周力,其方向沿轮带切线且垂直于筒体下滑的力,从理论方面计祘表明,这两个力的合力仅是摩擦力的1/2-1/8,不能克服托轮与轮带的摩擦力,因此,筒体不会向下窜动.但是由于轮带与托轮接触处产生了弹性变形而造成弹性滑动,至使筒体向下滑动.为了掌握筒体下滑,通常在生产中把一组或两组托轮中心线调斜一定的角度.假如在安装时超过了这个托轮中心线需要调斜的角度值,筒体就会向上窜动.也就是说,站在窑头面对岀料端观看,一台顺时针旋转的回转窑,窑体在右斜的托轮上旋转,其右斜角度过大,窑体必定上窜;角度过小,窑体下窜。
三.长期运转后的回转窑,即使当时安装时完全无误,由于基础沉降状况不一样,筒体弯曲和轮带与托轮不圴匀磨损,特殊是由于轮带与托轮接触之间的摩察系数的变化,使窑体只在一亇方向上作长时间窜动,必定会引起回转窑筒体的上或下窜动超出极限值。
四.当一组托轮两侧的斜度相反,即将托轮摆置成正八字或倒八字时,斜度相反就会产生相反方向的摩察力,俗称抱闸作用,这时如不准时调整,就会使轴承单侧受力,局部摩察加剧,又会导致润滑油冒烟,拖动电机电流增大甚至绕坏的恶性事故。
五.回转窑筒体只在一个方向上作长时间窜动时,必需进行调整。
⑴转变轮带与托轮表面摩察系数。
回转窑更换托轮时托轮的调整方法1 概述由于回转圆筒设备广泛地应用于建材工业、化学工业、有色冶金工业、黑色冶金和耐火材料等工业部门,所以正确的托轮调整方法就显得特别重要。
2 调整托轮的目的(1)维持窑筒体中心线为一直线;(2)使窑体能沿轴线正常往复运动;(3)使各托轮能均衡地承受窑载荷。
3 更换托轮时托轮的调整方法据有关资料记载,窑中心与托轮中心距离发生变化后托轮的调整方法主要是依据公式Δx=0.5Δs进行计算,其中Δs为窑中心与托轮中心距离发生变化后的变化量,Δx为相应的托轮调整水平移动量,如图1所示。
R,R′——窑中心与托轮中心距离(以下简称中心距)发生变化前后轮带的半径;r,r′——中心距发生变化前后托轮的半径;α——中心距发生变化前窑中心垂线与托轮中心和窑中心连线间的夹角于是有a=O1O2=R+rb=O1O=O1O2sinα=asinα当中心距发生变化后,假设a变为a′,b变为b′,则Δs=a-a′=(R+r)-(R′+r′)=Δ(R+r)Δx=b-b′=(a-a′)sinα=Δs sinα(1)对于水泥行业来说,一般回转窑的α为30°所以公式(1)即为:Δx=0.5Δs (2)即调窑规则为:如中心距每减少1mm,须将托轮水平内移0.5mm,如中心距每增加1mm,须将托轮水平外移0.5mm。
但从其公式的推导过程看,它始终没有考虑角度α的变化,也没有考虑托轮在更换时其移动方向是否沿水平方向运动,故而这种调窑方法是不够准确的。
如图2所示,当中心距发生变化时(如轮带直径变化、托轮直径变化、轴径变化、托轮瓦厚度发生变化等)为保证更换零部件后窑中心仍处于原来位置,则需将托轮中心由O1移至O1′,相应地α变为α′,O1O2变为O1′O2,且O1′O2=AO2;Δs=O1O2-O1′O2=O1O2-AO2;Δx=O1O-O1′O。
其中Δs、Δx内容与前面提到的一致。
并设其方向分别与y轴、x轴方向一致时为正值,反之为负。
回转窑托轮的调整罗俊杰回转窑筒体以与水平方向成3%~6%斜度安装在托轮上,如图1。
由于窑体本身重力的作用,以及基础沉陷不均,筒体弯曲,轮带与托轮不均匀的磨损,特别是轮带与托轮接触表面之间摩擦力的变化,经常引起筒体沿轴向上下窜动。
轮带与托轮接触表面之间的摩擦因数与筒体转速,气温升降,表面有无油水、灰尘以及本身的磨损程度有关,这些因素在生产中是不断变化的,即使是调整好的筒体,在运转过程中也会上下窜动。
如果筒体在有限的范围内时而下、时而上的窜动,保持相对稳定,这是正常现象,可以防止轮带与托轮的局部磨损;如果只在一个方向上做较长时期窜动,则属于不正常现象,必须加以调整。
其方法如下。
1.窑头2.轮带3.大齿轮4.水平线5.窑尾6.电机7.减速机8.小齿轮9.托轮图11.改变轮带与托轮表面的摩擦因数由于筒体的窜动与托轮表面摩擦因数有关,因此可以采用改变轮带与托轮之间的摩擦因数的方法进行调整。
如果筒体往上窜时,在托轮表面涂粘度较大的油,减少轮带与托轮之间的摩擦因数。
当筒体下窜时,在托轮表面涂粘度较小的油,增加轮带与托轮之间的摩擦因数。
2.托轮安装角β的调整筒体的理论弹性下滑速度v3(m/h)与轮带的圆周速度v1(m/h)成正比,与筒体的倾角α成正比,与轮带和托轮之间的摩擦因数f成反比。
即:其中d为筒体直径(m),n为筒体转速(r/min),k为系数。
在生产中为控制筒体的窜动,常把筒体与托轮轴线调整呈一角度β,并使tgβ=ktgα/f。
调整筒体托轮时必须进行细致的检查,要对每个托轮承受的正压力的大小、推动筒体窜动的力的方向及托轮安装角β的大小及方向等,作出正确的判断。
根据检查与判断,按照下列原则先行调整:安装角β有错误的应先纠正;筒体下窜,上推力小的托轮先调;筒体上窜,上推力大的托轮先调。
由于各厂回转窑筒体转动方向不同,在调整托轮时必须正确地确定方向。
3.托轮安装角方向的确定(1)图解法如图2(面向筒体低端),①筒体顺时针方向旋转时,欲使筒体往上窜,托轮按图2中a调整;欲使筒体往下窜,托轮按图2中b调整。
浅谈廻转窑托轮调整方法提要:本文系廻转窑托轮调整心得。
文中阐述了托轮调整的两种方法,简便适用,而且保证生产正常进行。
关键词:廻转窑;托轮调整为了保证廻转窑的长期安全运转,在运转过程中首要的是维持筒体的“直而圆”和轴向窜动的稳定,而其最重要的工作之一,就是正确调整托轮。
正确调整托轮的目的是:①维持廻转窑轴线的直线性;②使窑体能沿轴向正常的往复窜动;③可使各挡托轮均匀的承担筒体载荷。
由于廻转窑的筒体与水平呈3~6%的斜度(倾斜角为2~3°)安装。
如果所有托轮中心线都平行于筒体中心线安装,窑在停转时,窑体廻转部份重量产生的下滑力都小于轮带与托轮之间的摩擦力,不会产生筒体向下窜动,但只要廻转窑运转起来,筒体就会缓缓的向下窜动;廻转窑上下窜动的原因是廻转窑在正常的运转中轮带与托轮接触表面之间摩擦力的变化引起的。
筒体上下窜动的调整方法有多种,在此介绍两种简单而实用的调整方法—塑料焊条试验法和仰手律法。
调整托轮是一项细致复杂的工作,特别是运转中的托轮调整,如果托轮调整不当,就容易发生不该发生的设备事故、故障造成停厂。
应用这两种方法可以在设备运转中正确、迅速的判断出每个托轮应调整的方向及调整量,确保托轮调整,保证廻转窑的正常运转,从而降低运行成本,提高经济效益。
调整托轮使窑体产生上窜力的原理:托轮轴线与窑轴线在垂直面上的投影不平行称为倾斜,在水平面上的投影不平行称为歪斜。
设置普通挡轮要靠托轮轴线相对于滚圈歪斜产生使窑体上窜的力,当它大于窑体由自重的下滑分力,窑体能上窜,反之,使窑体下滑。
托轮调斜产生窜动的原理如图1所示:在托轮与滚圈的接触点处,由于托轮轴线是固定的,因此速度方向为Vt。
滚圈的圆周速度方向为Vr,Vr与Vt方向不同,就会对滚圈产生窜动速度Vc以及相应的窜动力,窜动力的大小随调斜角度α而增减。
为了获得上窜力,托轮歪斜的方向与廻转方向关系见图2所示:托轮的歪斜角度一般不大于0°30′。
技术丨调整回转窑托轮的口诀调整托轮的口诀站在窑台向窑看,窑对人体向下转;左顶顶丝窑右跑,右顶顶丝窑左窜;换站窑体另一边,情形与前正相反;左顶顶丝窑左跑;右顶顶丝窑右窜;调整托轮时应遵照的原则:(1)全面检查,正确判断。
托轮调整时,应经常地全面地仔细地进行检查,包括对每个拖轮承受的压力、推动窑体的力以及托轮调斜的方向和大小等情况的检查,做出正确的判断。
判断的具体方法是;以轮带与托轮接触面上的痕迹的光泽程度来判断托轮所受压力的大小;接触面光亮,表示受力大,接触面发暗,就表示受力小;用低端托轮轴肩的推力盘上的油膜情况来判断托轮推窑向上的力之大小;推力盘上油膜少而薄,说明推窑向上的力大,油膜多且厚,说明推窑向上的力小。
托轮调错,可这样判断;托轮推窑向下,高端托轮轴肩推力盘上的油膜少而薄。
(2)筒体下滑时,上推力小的托轮先调。
回转窑运转中筒体下滑需要调整时,应先撤正压力大,上推力小的托轮或顶正压力和上推力小的托轮。
当第一个托轮的撤、顶量超过2毫米而筒体的下滑任未得到控制时,要改调另一个受力情况与之相同的托轮,而不能只调一个托轮,或是一次调整(撤、顶)量太大,那样虽然控窜效果好,但是却会引起不良后果,如托轮表面拉伤、顶丝折断、轴承发热、轴承座被顶斜以及因筒体快速上窜又要改调更多的托轮等。
(3)筒体上窜时,上推力大的托轮先调。
当窑体上窜需调整时,应先撤正压力和上推力都大的托轮或顶正压力小、上推力大的托轮。
当第一个托轮的撤、顶量超过2毫米而筒体任不能控制时,要改调受力情况相同的另一个托轮。
要防止只调一个托轮或是一次调整量太大,避免把同档的两个托轮调成小“八”字形或把两档托轮调成大“八”字形,这样就会出现托轮给筒体的推力是一个向上,一个向下,从而造成能耗增大,托轮与轮带磨损严重等情况。
(4)筒体弯曲过大时,要逐步调直。
当筒体因受热不均而发生弯曲过大现象时,就会使得同一档两个托轮受力很不均匀,每旋转一周就会出现一个托轮受力过大而另一个托空的现象。
回转窑托轮调整的方法摘要:回转窑是氧化还原法生产球团矿的关键设备。
回转窑主要由筒体装置、托轮装置(支承装置)、挡轮装置、传动装置、鳞片密封装置、窑头罩、窑尾罩、挡轮装置液压系统等组成。
托轮、滚圈、齿圈构成回转窑主要受力部件,托轮又是托轮装置(支承装置)的重要组成构件,它的使用好否,将直接影响整个球团厂的生产工艺过程,将直接影响整个球团厂生产任务的完成。
关键词:回转窑托轮;调整;方法前言回转窑托轮装置(支承装置)的托轮在生产运行过程中,由于受到筒体装置自身重量、筒体装置内耐火砖及喷涂材料重量、球团矿重量及整个筒体旋转引起的离心力作用,托轮装置(支承装置)中的4个托轮处在24小时连续运转工作中,存在一定程度的磨损和表面剥落现象,个别磨损情况严重的托轮磨损后变成“马鞍形”、“鼓形”、“圆锥形”。
1调整托轮的目的一是使窑体能够按所要求的规律沿轴向正常地上下往复窜动,以保证托轮和轮带外表面均匀磨损;二是使回转窑筒体中心线在热态时永保一条直线,以使托轮和轮带受力均匀,不产生超载现象,降低功率消耗;三是使各档托轮能够均衡地承受窑体载荷,以保证不产生附加应力,减少或避免机件的过早损坏。
如果通过调整托轮,达到上述目的,就必须在理论上进行深入研究,在方法上能够熟练掌握。
但在现场工作中发现,全面具有这方面知识的技术人员和技术工人却较少,往往因此将回转窑调乱,进而引发出许多不该出现的问题,甚至造成很大的损失。
2对托轮的检查和测量对托轮的检查和测量,无论对维护维修还是对安装工作都是非常重要的一环,是其它一切工作展开的基础。
我们知道,在设计上,托轮中心轴线和轮带中心轴线在回转窑纵向中心线垂直面上的位置关系,是正三角形关系。
相互夹角为60°,其误差一般不超过2°。
各档托轮和轮带的上述三角形都要达到上述要求。
只有保证夹角60°左右,驱动回转窑的动力载荷才最小,各托轮受力也最小,才能保证托轮的工作状况良好。
回转窑托轮及窑体中心线调整方案回转窑托轮在经过多次粗略调整与车削后,可能造成一对托轮组的两个托轮轴线的平行度、托轮与轮带的中心线与窑体中心线的平行度有偏差,需要对托轮进行微调,调整中心线的平行度。
一、校验托轮轴线平行度;在两次大的托轮调整与平常托轮微调过程中,有时是以调整螺杆的旋转角度作为托轮调整量,有时以托轮基座的位移量作为托轮调整量;前者由于受螺杆变形、受力、托轮受温度的膨胀程度等因素影响,螺杆旋转一定角度所产生的位移量并不一定是托轮实际位移量;后者在调整过程中基座的位移量是通过卷尺肉眼测量的,没有基准点,且调整时每组托轮基座的位移量有0.5-1mm的偏差,势必造成托轮轴线的平行度有偏差;为了校正这种偏差,可按下列方法校验:1、每档托轮组的基座在设计安装中均已经过校验,基座的中心线为实际各中心线的基准线(若基座中心线在设计安装过程中存在较大误差,又由于原安装时所画窑体中心线未永久标记,窑体中心线将无法校验),测量基座两边的尺寸(窑体中心线方向的边缘),确定基座的中心点,将每档托轮基座的中心点拉成直线(用细软线拉直),将托轮组基座中心线作好永久标记备用(焊接一条薄钢板)。
2、在轮带与托轮上各取一段60°角度(哪种角度好取就取哪种角度15°30°90°均可)的弧长,测量该段弧长长度l,在窑体运转过程中测量该段弧长运行的时间t,此时间也是该角度的运行时间,计算运行的角速度ω=φ/t,线速度ν=l/t,在通过ν=rω,计算得出轮带与托轮的半径R1和R2。
3、调整两边托轮轴中心与标记好的托轮基座中心线的距离,使此距离等于(R1+R2)/2,调整后托轮与窑体中心连线成正三角形。
二、调整托轮受力情况与轮带中心线的平行度;同样托轮多次调整位移并不一定相等,导致托轮与轮带中心线不平行,接触面变小,两边受力大小不同,受力过大时易造成托轮轴瓦发热。
校验方法:1、依照回转窑开工指导书内的回转窑说明书通过铅丝压铅方法检测与调整托轮受力情况,及窑体各段弯曲情况。
回转窑托轮的维护与调整回转窑托轮的维护与调整目前,回转窑在水泥熟料的煅烧过程中以其优质、稳定、高产,已经在我国水泥行业中得到广泛的推广和应用。
随着我国水泥产量在全国各地区逐渐趋于均衡,各企业为了追求利益最大化,逐渐更加重视减低成本、提高设备运转率和可靠性。
这其中回转窑由于在熟料煅烧过程中,因处于直接决定整个工厂产品质量和能源消耗的特殊地位,提高回转窑的运转率和可靠性成为水泥企业生产和设备管理的重中之重。
这其中托轮运转状况的优劣又是重点之一。
但是,由于各地区各企业的技术力量不平衡,回转窑的托轮问题,尤其是托轮轴承瓦高温问题一直困扰着一些水泥企业。
以下仅介绍笔者的一些认识以供大家借鉴和探讨。
1 在回转窑维护和调整中,要对托轮和轮带进行一些必要的检查和测量对托轮的检查和测量,无论对维护维修还是对安装工作都是非常重要的一环,是所有其他一切工作展开的基础。
我们知道,在设计上托轮中心轴线和轮带中心轴线在回转窑纵向中心线垂直面上的位置关系,是正三角形关系。
无论是安装回转窑托轮,还是维护他们,都必须以其实际尺寸来确定或校验他们之间的相互关系,以确保符合设计要求。
为此,维护调整时测量的尺寸应该包括:轮带外径,托轮的外径,托轮轴的外径,同时包括上述部位外表面的锥度,以及托轮底座的实际有效高度,另外还应测量托轮安装后托轮轴中心到回转窑中心的水平距离,以及轮外表面的平整性,和圆度。
2 运行中要确保托轮处于合理的位置,从而保证托轮不受到纵向外力前面说过,要使托轮正常工作,需要两个托轮纵向中心线与轮带纵向中心线平行,且都垂直于回转窑的纵向中心线,同时在垂直于回转窑的纵向中心线的垂直面内两个托轮中心点与轮带中心点构成正三角形,相互夹角为60°,且其误差一般不超过2°(见图1),且各档托轮和轮带的上述三角形都要达到上述要求。
只有保证夹角60°左右,驱动回转窑的动力载荷才最小,各托轮受力也最小,才能保证托轮的工作状况良好。
