电气常用文字符号及二次接线图的识别

电气常用新旧文字符号对照表附表一二次回路接线图中常见的文字符号序号符号文字解释序号符号文字解释1 DL 继路器及其辅助触点 31 JSJ 加速继电器2 WJ 温度继电器 32 YZJ 电压中间继电器3 G 隔离开关及其辅助触点 33 ZXJ 指挥信号中间继电器4 WSJ 瓦丝继电器 34 WH 有功电度表5 LH 电流互感器 35 XKJ 选控继电器6 ZCH 重合闸继电器 36 VARH 无功电度表7 YH 电压互感器 37 XCJ 选测继电器8 BCJ 保护继电器 38 KK 控制开关9 HQ 合闸线圈 39 FJ 复归继电器10 ZJ 中间继电器 40 HK 转换开关11 HC 合闸接触器 41 ZZJ 重复中间继电器12 HWJ 合闸位置继电器 42 ZK 自动开关13 TQ 跳闸线圈 43 XZJ 信号中间继电器14 TWJ 跳闸位置继电器 44 CK 测量转换开关15 LJ 电流继电器 45 XJJ 信号监察继电器16 HJ 合闸继电器 46 XK 信号转换开关17 YJ 电压继电器 47 TBJ 跳跃闭锁继电器18 TJ 跳闸继电器 48 DK 刀开关19 SJ 时间继电器 49 YJJ 压力监视中间继电器20 TJJ 同步检测继电器 50 MK 灭磁开关21 CJ 差动继电器 51 A 电流表22 XMJ 信号脉冲继电器(冲击继电器) 52 LK 联动开关23 GJ 功率继电器 53 V 电压表24 JJ 监察继电器 54 XWK 限位开关25 XJ 信号继电器 55 W 有功功率表26 SXJ 事故信号中间继电器 56 XD 信号灯27 RJ 热继电器 57 WAR 无功功率表28 YXJ 预告信号中间继电器 58 LD 绿色信号灯29 BSJ 闭锁继电器 59 STK 手动同期转换开关30 HZ 频率表 60 QA 起动按钮续附表一序号符号文字解释序号符号文字解释61 HD 红色信号灯 91 YM 电压互感器二次电压小母线62 RD 熔断器 92 L 电感63 GD 光字牌 93 ZM 转角变压器小母线64 JRD 击穿保险 94 D 二极管65 WS 位置指示灯95 XDC 蓄电池66 RRD 弱电熔断器(热线轴) 96 BG 晶体三极管67 FM 蜂鸣器 97 Z 整流器68 KM 控制回路小母线 98 DS 电磁铁69 DO 电笛 99 R 电阻70 RKM 弱电控制回路电源小母线 100 LP 连接片71 JL 警铃 101 RF 附加电阻72 XM 信号回路电源小母线 102 QP 切换片73 HA 合闸按钮 103 BD 白色信号灯74 RXM 弱电信号回路电源小母线75 TA 跳闸按钮76 NQM 事故音响信号小母线77 FA 复归按钮78 +SM 闪光信号小母线79 ZXA 指挥信号按钮80 (+)HM 合闸电源小母线81 YJA 中央音响信号解除按钮82 FM 辅助小母线83 YA 试验按钮84 YBM 预告信号小母线85 SA 事故按钮86 RM 掉牌未复位“光字牌”87 THM 同期合同小母线88 ZYM 指挥装置音响小母线89 C 电容教学题目：二次接线图的识别教学目的：1、使学员认识到二次回路在发电厂和变电站中的重要性；2、学员能理解、掌握二次图中图形符号所对应的含义；3、让学员掌握绘制二次接线图的方法和原则；4、学员能阅读各种电气二次接线图。

常用二次回路图形符号和文字代号使用规范
国家标准中对电气简图用图形符号有着明确规定，对电气设备的文字代号也有相应的标准,大部分采用了ＩEＣ的内容。

以汉语拼音首字母为缩写的文字代号已明确要求停止使用，代之是以英文单词首字母为缩写的国际通用代号。

在实际应用中,科技书刊、大中专教材、电力领域的正式出版物、电力设计院的设计图样等已全部采标。

而在实际使用过程中，我们产品的出厂资料以及工程图样仍有些混乱,一直沿用老的甚至错误的符号有待改进。

某些代号、符号在国标和行标中也有些出入,本文所列举的设备代号和图形符号主要以国家标准为依据，同时兼顾到了电力系统目前的使用习惯。

个别符号选自行标。

本文仅列出了常用的以及容易出错的部分内容。

如需使用和了解更多符号，请参见GB/T 4728《电气简图用图形符号》、ＧB/T16901《技术文件用图形符号表示规则》、GB/T ２0063.《简图用图形符号》、ＪＢ/Ｔ652４《电力系统继电器、保护和自动化装置电气简图常用符号》等国家标准和行业标准。

1设备的文字代号
注:以上资料来源:国家电力调度通信中心编制的《电力系统继电保护实用技术问答》。

2常用设备图形符号2.1开关、按钮、继电器
2．２分立元件
2.3电源、接地、导线、连接器
２.4变压器、互感器、电抗器
２.5电能及电能转换。

开关设备用电气图形符号和文字符号1范围本标准规定了开关设备用电气图形符号和相应的文字符号。

本标准适用于高、低压开关设备电气图的绘制。

2 规范性引用文件GB 4026 电器接线端子的识别和用字母数字符号标志接线端子的通则GB 4728 电气图用图形符号GB 5465 电气设备用图形符号GB 7159 电气技术中的文字符号制订通则3 术语3.1 图形符号通常用于图样或其他文件以表示一个设备或概念的图形、标记或字符。

3.2符号要素一种具有确定意义的简单图形，必须同其他图形组合以构成一个设备或概念的完整符号。

3.3 一般符号用以表示一类产品和此类产品特征的一种通常很简单的符号。

3.4 限定符号用以提供附加信息的一种加在其他符号上的符号。

注：限定符号通常不能单独使用，但一般符号有时也可用作限定符号，如开关的一般符号作为限定符号加到熔断器符号上即构成具有独立报警电路的熔断器。

3.5 方框符号用以表示元件、设备等的组合及其功能，既不给出元件、设备的细节也不考虑所有连接的一种简单的图形符号。

注：方框符号通常用在使用单线表示法的图中，也可用在表示全部输入和输出接线的图中。

3.6 项目在图上通常用一个图形符号表示的基本件、部件、组件、功能单元、设备、系统等。

如电阻器、继电器、发电机、放大器、电源装置、开关设备等，都可称为项目。

3.7 项目代号用以识别图、图表、表格中和设备上的项目种类，并提供项目的层次关系、实际位置等信息的一种特定的代码。

4 基本要求4.1 图形符号的绘制4.1.1本标准中的图形符号均按便于理解的尺寸绘出，并尽量使符号互相之间的比例适当。

布置图形符号时，应使连接线之间的距离是模数（2.5 mm）的倍数，通常不小于5 mm。

4.1.2本标准中的图形符号可根据需要缩小或放大，当一个图形符号用以限定另一个图形符号时，该符号常常缩小绘制。

符号缩小或放大时，各符号相互间及符号本身的比例应保持不变。

4.1.3本标准示出的图形符号方位不是强制的。

电气二次图纸识图与标号知识1.1 图形符号的意义按?变电站值班员?一书后的图形符号，记忆常见符号：常闭接点、常开接点、延时翻开与延时闭合接点的区别、按钮、线卷的符号、接触器的触点、电阻等。

1D、2D、3D等屏、柜或端子箱内端子排上的端子符号，1n、2n、1-1n等为各装置的端子。

1.2二次回路的标号及标号的规律为便于安装、运行和维护，在二次回路的所有设备之间的连线都要进展标号，这就是二次回路标号。

标号一般采用数字或数字和文字的组合，它说明了回路的性质和用途。

在图纸展开图的每个元件〔触点、线圈、端子排的端子等〕之间的线段都标号〔常叫回路编号〕，回路标号通常能说明该回路的用途。

在屏柜或端子箱的端子排的端子接线头处均有回路标号〔保护人员称为端子黑头上〕，此处的回路标号与图纸展开图的回路标号对应。

在同一个间隔，回路标号一样的端子、引线在电气上连接的电阻为零，即互相之间用导线连接。

熟记以下常用的回路标号：1：控制回路电源的正极。

如主变有三侧开关，那么三侧开关的控制回路电源的正极分别为101、201、301。

2：控制回路电源的正极。

701：信号回路电源的正极。

702：信号回路电源的正极。

A4XX、B4XX、C4XX、N4XX：为CT二次电流回路的A、B、C、N相。

特点为标号以4开头。

A6XX、B6XX、C6XX、N6XX：为CT二次电压回路的A、B、C、N相。

特点为标号以6开头。

其中A630、B630、C630为Ⅰ母电压，其中A640、B640、C640为Ⅱ母电压。

如本站有多个电压等级，那么在630和640后增写Ⅰ、Ⅱ、Ⅲ，分别表示本站高压、中压、低压的母线电压回路。

901、902、903…..或J901、J902、J903、…..等为信号回路。

7、37、107、137，3、33、133、233一般为开关控制回路的跳闸或合闸回路。

1、二次回路标号的根本原那么是什么？回路标号的根本原那么是：但凡各设备间要用控制电缆经端子进展联系的，都要按回路编号的原那么进展标号。

电力电气图符号及原理图的识别电力电气图分一次回路图、二次回路图。

设备连接在一起所形成的电路叫一次回路，它们之间的连接称之为一次接线或主接线。

、二次回路图是表示二次设备之间连接顺序的电气图。

控、测量、调节和保护等装置，以向用户提提供充足的、合格的电能，这就是二次设备。

比如各种测量仪器、仪表、控制、信号器件及自动装置等。

这些设备根据特定的要求连接在一电压回路、操作回路、信号回路。

一次系统图：（系统原理图）用比较简单的符号或带有文字的方框，简单明了地表示电路系统的最基本结构和组成，直观表述电路中最基本的构成单元和主要特征及相互间关系的电路图。

二次原理图：（电路原理图）二次原理图又分为集中式、展开式两种。

集中式电路图中各元器件等均以整体形式集中画出，说明元件的结构原理和工作原理。

识读时需清楚了解图中继电器相关线圈、触点属于什么回路，在什么情况下动作，动作后各相关部分触点发生什么样变化。

展开式电路图在表明各元件、继电器动作原理、动作顺序方面，较集中式电路图有其独特的优点。

展开式电路图按元件的线圈、触点划分为各自独立的交流电流、交流电压、直流信号等回路．凡属于同一元件或继电器的电流、电压线圈及触点采用相同的文字。

展开式电路图中对每个独立回路，交流按U、V、W相序；直流按继电器动作顺序依次排列。

识读展开式电路图时，对照每一回路右侧的文字说明，先交流后直流，由上而下，由左至右逐行识读。

集中式、展开式电路图互相补充、互相对照来识读更易理解。

二次接线图（也叫安装接线图或工厂化图纸）二次接线图是以电路原理为依据绘制而成，是现场维修中不可缺少的重要资料。

安装图中各元件图形、位置及相互间连接关系与元件的实际形状、实际安装位置及实际连接关系相一致。

图中连接关系采用相对标号法来表示。

并清楚有关触点动作前后状态的变化关系。

2．对常用常见的典型电路，如过流、欠压、过负荷、控制、信号电路的工作原理和动作顺序有一定的了解。

3．熟悉国家统一规定的电力设备的图形符号、文字符号、数字符号、回路编号规定通则及相关的国标。

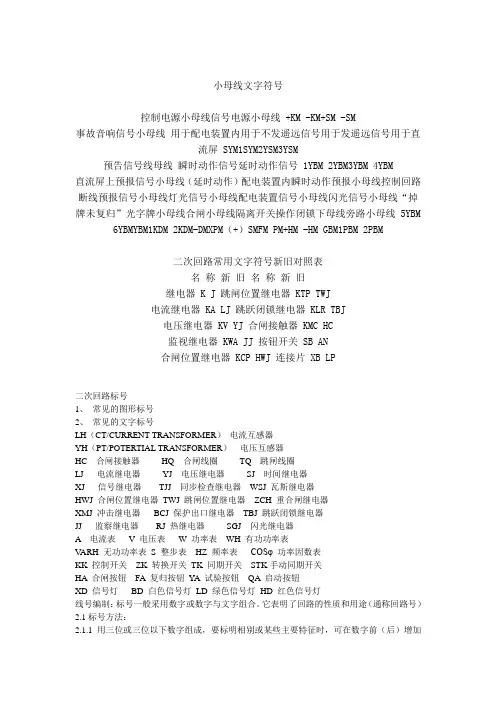

小母线文字符号控制电源小母线信号电源小母线 +KM -KM+SM -SM事故音响信号小母线用于配电装置内用于不发遥远信号用于发遥远信号用于直流屏 SYM1SYM2YSM3YSM预告信号线母线瞬时动作信号延时动作信号 1YBM 2YBM3YBM 4YBM直流屏上预报信号小母线（延时动作）配电装置内瞬时动作预报小母线控制回路断线预报信号小母线灯光信号小母线配电装置信号小母线闪光信号小母线“掉牌未复归”光字牌小母线合闸小母线隔离开关操作闭锁下母线旁路小母线 5YBM 6YBMYBM1KDM 2KDM-DMXPM（+）SMFM PM+HM -HM GBM1PBM 2PBM二次回路常用文字符号新旧对照表名称新旧名称新旧继电器 K J 跳闸位置继电器 KTP TWJ电流继电器 KA LJ 跳跃闭锁继电器 KLR TBJ电压继电器 KV YJ 合闸接触器 KMC HC监视继电器 KWA JJ 按钮开关 SB AN合闸位置继电器 KCP HWJ 连接片 XB LP二次回路标号1、常见的图形标号2、常见的文字标号LH（CT/CURRENT TRANSFORMER）电流互感器YH（PT/POTERTIAL TRANSFORMER）电压互感器HC 合闸接触器HQ 合闸线圈 TQ 跳闸线圈LJ 电流继电器YJ 电压继电器SJ 时间继电器XJ 信号继电器 TJJ 同步检查继电器 WSJ 瓦斯继电器HWJ 合闸位置继电器 TWJ 跳闸位置继电器 ZCH 重合闸继电器XMJ 冲击继电器BCJ 保护出口继电器 TBJ 跳跃闭锁继电器JJ 监察继电器 RJ 热继电器SGJ 闪光继电器A电流表 V 电压表W 功率表 WH 有功功率表V ARH 无功功率表 S 整步表 HZ 频率表COSφ 功率因数表KK 控制开关 ZK 转换开关 TK 同期开关 STK手动同期开关HA合闸按钮 FA复归按钮 Y A试验按钮 QA启动按钮XD 信号灯 BD 白色信号灯 LD 绿色信号灯 HD 红色信号灯线号编制：标号一般采用数字或数字与文字组合。

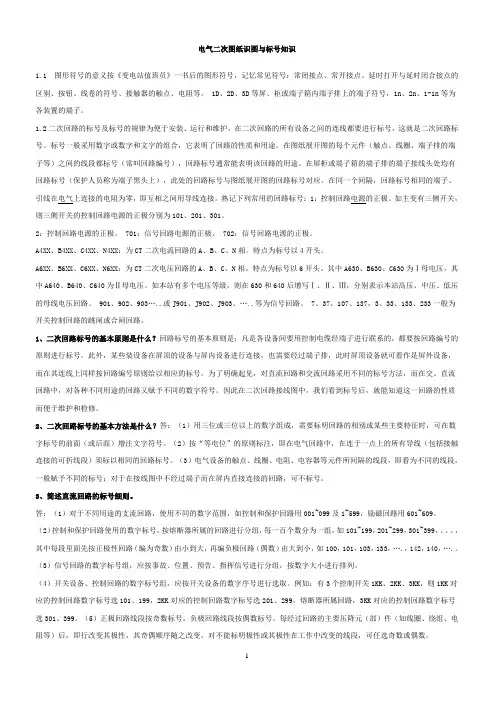

电气二次图纸识图与标号知识1.1 图形符号的意义按《变电站值班员》一书后的图形符号，记忆常见符号：常闭接点、常开接点、延时打开与延时闭合接点的区别、按钮、线卷的符号、接触器的触点、电阻等。

1D、2D、3D等屏、柜或端子箱内端子排上的端子符号，1n、2n、1-1n等为各装置的端子。

1.2二次回路的标号及标号的规律为便于安装、运行和维护，在二次回路的所有设备之间的连线都要进行标号，这就是二次回路标号。

标号一般采用数字或数字和文字的组合，它表明了回路的性质和用途。

在图纸展开图的每个元件（触点、线圈、端子排的端子等）之间的线段都标号（常叫回路编号），回路标号通常能表明该回路的用途。

在屏柜或端子箱的端子排的端子接线头处均有回路标号（保护人员称为端子黑头上），此处的回路标号与图纸展开图的回路标号对应。

在同一个间隔，回路标号相同的端子、引线在电气上连接的电阻为零，即互相之间用导线连接。

熟记下列常用的回路标号：1：控制回路电源的正极。

如主变有三侧开关，则三侧开关的控制回路电源的正极分别为101、201、301。

2：控制回路电源的正极。

701：信号回路电源的正极。

702：信号回路电源的正极。

A4XX、B4XX、C4XX、N4XX：为CT二次电流回路的A、B、C、N相。

特点为标号以4开头。

A6XX、B6XX、C6XX、N6XX：为CT二次电压回路的A、B、C、N相。

特点为标号以6开头。

其中A630、B630、C630为Ⅰ母电压，其中A640、B640、C640为Ⅱ母电压。

如本站有多个电压等级，则在630和640后增写Ⅰ、Ⅱ、Ⅲ，分别表示本站高压、中压、低压的母线电压回路。

901、902、903…..或J901、J902、J903、…..等为信号回路。

7、37、107、137，3、33、133、233一般为开关控制回路的跳闸或合闸回路。

1、二次回路标号的基本原则是什么？回路标号的基本原则是：凡是各设备间要用控制电缆经端子进行联系的，都要按回路编号的原则进行标号。

变电站电气二次图纸识图与标号知识二次图纸识图与标号知识会识图的重要性会看变电站的常用图纸资料是变电站值班员的一项基本能力，是值班员通过自学熟悉变电站的前提条件，是分析二次回路异常或故障的基础能力。

二次识图须准备的相关知识2.1 常用的概念说明接点的常态：指在变电站图纸中的继电器、接触器或压力等接点的正常状态。

对开关、刀闸、地刀的位置辅助接点，是指开关、刀闸、地刀在断开位置时接点的状态。

对于压力接点、温度接点、热继电器等，指正常压力下的状态。

对于继电器或接触器指它们不励磁时的状态。

励磁与不励磁：对于电压型线圈的继电器或接触器，指在它们的线圈两端施加有足够大的电压，能使其接点分、合状态发生改变的状态。

对于电流型线圈的继电器或接触器，指在它们的线圈通过足够大的电流，能使其接点转态发生变化的电压。

接点动作与不动作：接点处于常态，叫不动作。

如因设备的继电器或接触器励磁，或者压力改变、温度改变等，导致接点的分、合状态不同于常态，叫接点动作。

原理接线图：用以表示测量表计、控制信号、保护和自动装置的工作原理。

原理图反映的整个装置〔回路〕的完整概念，主要用于了解装置、回路的动作原理。

在原理图中，各元件是整块形式，与一次接线有关部分划在一起，并由电流回路或电压回路联系起来。

但图中无端子编号、各回路交叉，实际使用非常不便。

展开图：是另一种方式构成的接线图，各元件被分成假设干部分。

元件的线圈、触点分散在交流回路和直流回路中。

在展开图中依电流通过的方向，画出按钮、触点、线圈和它们端子编号，由左至右，由上到下排列起来，最后构成完整的展开图。

在图的右侧还有文字说明回路的作用。

特点是条理清晰，非常方便对回路的逐一分析与检查。

常见的展开图有电流、电压回路图，控制及信号回路图。

平面布置图：反映一个屏〔保护屏、控制屏、电度表屏等〕上全部设备的安装位置，并指明各设备在整个屏中的设备编号。

用于了解一个屏设备的布置情况〔安装位置、设备型号和设备的编号〕。
