第三篇：变电站文字符号和编号一般规定1范围本规定合用于福建省电网 110kV 及以下变电站电气二次线的各种文字符号和编号。
2引用标准DL 5028-93电力工程制图标准DL/T 5136-2001火力发电厂、变电所二次接线设计技术规程电力工程电气设计手册3总则电气图是电气工程语言，各种文字符号和编号是图纸的重要构成部分。
特别是二次图中的文字符号、编号更是种类众多，合理确立各种符号和编号，能够使图纸清楚、齐整，便于施工、运转、保护。
本规定旨在使电气制图标准及二次线文字符号和编号的有关规定在变电站二次回路中获得正确应用和理解。
规范一致的原则。
解决各地域设计习惯不一样造成的差别，为施工、运转、保护创建条件。
宜简不宜繁的原则。
在保证能表达清楚的状况下，各种符号和编号应力争简单，尽量使用现有已被大家熟习的代码，特别是字母代码。
本规定在参照有关标准的同时，也充足考虑了省内多年形成的习惯做法，便于在工程中实行。
4安装单位符号定义区分安装单位的目的是便于在回路上分组，便于设计和运转保护，减少接线错误。
合理区分安装单位，有以下意义：a）使比较复杂的二次回路在安装单位区分的原则下更为清楚。
b）二次接线内部之间联系亲密，因为合理区分安装单位，可防备二次回路中迂回回路的产生。
c）利于保护和检修试验。
构成安装单位的符号一般由序号和文字符号构成，格式以下：表 4-2安装单位文字符号商定字母表序号电压及线路特点、安装设施名称符号备注一按电压及线路特点分类1 500kV W2 220kV E3 110kV Y4 35kV U5 10kV S6 低压厂用（站用电）DC7 常用照明CM8 事故照明SGM9 直流（ 220）Z10 直流（ 24V、 48V）ZR二按一次元件分类1 母线M2 母线分段F（MF ）3 母联ML4 旁路P5 桥路Q6 变压器 B7 消弧线圈X8 电阻R9 静电电容器CJ10 电压互感器YH举例比如： 110kV 扩大内桥接线安装单位的区分#1、 #2 进线： 1Y 、2Y ；#1、 #2 内桥： 1YQ 、2YQ ；Ⅰ、Ⅱ母电压互感器： 1YYH 、 2YYH ；#1、#2 主变高压侧： 1BY、 2BY ；10kV 母分： 1SF、2SF。
第三篇：变电站文字符号和编号一般规定1 范围本规定适用于福建省电网110kV及以下变电站电气二次线的各类文字符号和编号。
2 引用标准DL 5028-93 电力工程制图标准DL/T 5136-2001 火力发电厂、变电所二次接线设计技术规程电力工程电气设计手册3 总则电气图是电气工程语言，各类文字符号和编号是图纸的重要组成部分。
尤其是二次图中的文字符号、编号更是种类繁多，合理确定各类符号和编号，可以使图纸清晰、整齐，便于施工、运行、维护。
本规定旨在使电气制图标准及二次线文字符号和编号的相关规定在变电站二次回路中得到正确应用和理解。
规范统一的原则。
解决各地区设计习惯不同造成的差异，为施工、运行、维护创造条件。
宜简不宜繁的原则。
在保证能表达清楚的情况下，各类符号和编号应力求简单，尽量使用现有已被大家熟悉的代码，特别是字母代码。
本规定在参照相关标准的同时，也充分考虑了省内多年形成的习惯做法，便于在工程中实施。
4 安装单位符号定义划分安装单位的目的是便于在回路上分组，便于设计和运行维护，减少接线错误。
合理划分安装单位，有以下意义：a）使比较复杂的二次回路在安装单位划分的原则下更加清晰。
b）二次接线内部之间联系密切，由于合理划分安装单位，可防止二次回路中迂回回路的产生。
c）利于维护和检修试验。
构成安装单位的符号一般由序号和文字符号组成，格式如下：举例例如：110kV扩大内桥接线安装单位的划分#1、#2进线：1Y、2Y；#1、#2内桥：1YQ、2YQ；Ⅰ、Ⅱ母电压互感器：1YYH、2YYH；#1、#2主变高压侧：1BY、2BY；10kV母分：1SF、2SF。
5 文字符号定义为了更加清楚、完整地表示电气设备或元件及其主要特征，电气图中经常在图形符号旁加注文字符号。
文字符号是电气图中电气设备或元件的种类代码和功能代码。
构成文字符号有新、旧两种符号，新符号的一般形式为：旧符号的结构与新符号相似，区别在于其字母一般采用设备名称的拼音字母组成。
精心整理第三篇：变电站文字符号和编号一般规定1范围本规定适用于福建省电网110kV及以下变电站电气二次线的各类文字符号和编号。
2引用标准DL5028-93电力工程制图标准DL/T5136-2001火力发电厂、变电所二次接线设计技术规程3总则44.1定义ab）c4.2构成安装单位的符号一般由序号和文字符号组成，格式如下：号仍在业内普遍采用，所以两种符号均可选用，不做强制规定。
5.3举例例如：1LHa、2LHb其中：“1”、“2”为数字序号，表示该设备属于同类设备中的第几个“LH”为文字符号（旧符号），表示该设备属于电流互感器下标“a”、“b”为附加文字符号，表示该设备装设于A相或B相6项目代号6.1定义电气图中每个用图形符号表示的项目，应有能识别其项目种类和提供项目层次关系、实际位置等信息的项目代号。
通过项目代码可以将不同的图或其它技术文件上的图形符号与实际设备一一对应和联系起来。
6.2构成项目代号可分为4个代号段，每个代号段应由前缀符号和字符组成，具体构成如下：a）系统或设备中较高层次项目的代号称为高层代号，高层代号的代码可由字母或数字构成，或由字母加数字组合构成。
字母可按各类系统或成套设备的简化名称或特征选定。
通常相当于原bc规定第5d6.3举例ab明。
c以77.1定义7.2构成7.2.1主标记主标记有从属标记和独立标记两种方式。
从属标记可采用由数字或字母和数字构成的标记。
此标记由导线所连接的端子代号确定，见图7-2。
从属标记多用于屏（柜）、端子箱等内部连接标记。
图7-2两根导线采用从属标记的示例独立标记可采用数字或字母和数字构成的标记，此标记与导线所连接的端子代号无关。
通常用于引出屏（柜）、端子箱的电缆芯线的回路编号。
基本构成为：导线标记（回路标号）中的文字符号不是必需项，数字标号一般不超过4位。
交流回路标号一般带有文字符号（A、B、C、N）用于表示所属相别。
必要时，可在直流回路标号前加文字符号，常用的文字符号见表7-2。
第三篇：变电站文字符号和编号一般规定1 范围本规定适用于福建省电网110kV及以下变电站电气二次线的各类文字符号和编号。
2 引用标准DL 5028-93 电力工程制图标准DL/T 5136-2001 火力发电厂、变电所二次接线设计技术规程电力工程电气设计手册3 总则电气图是电气工程语言，各类文字符号和编号是图纸的重要组成部分。
尤其是二次图中的文字符号、编号更是种类繁多，合理确定各类符号和编号，可以使图纸清晰、整齐，便于施工、运行、维护。
本规定旨在使电气制图标准及二次线文字符号和编号的相关规定在变电站二次回路中得到正确应用和理解。
规范统一的原则。
解决各地区设计习惯不同造成的差异，为施工、运行、维护创造条件。
宜简不宜繁的原则。
在保证能表达清楚的情况下，各类符号和编号应力求简单，尽量使用现有已被大家熟悉的代码，特别是字母代码。
本规定在参照相关标准的同时，也充分考虑了省内多年形成的习惯做法，便于在工程中实施。
4 安装单位符号定义划分安装单位的目的是便于在回路上分组，便于设计和运行维护，减少接线错误。
合理划分安装单位，有以下意义：a）使比较复杂的二次回路在安装单位划分的原则下更加清晰。
b）二次接线内部之间联系密切，由于合理划分安装单位，可防止二次回路中迂回回路的产生。
c）利于维护和检修试验。
构成安装单位的符号一般由序号和文字符号组成，格式如下：举例例如：110kV扩大内桥接线安装单位的划分#1、#2进线：1Y、2Y；#1、#2内桥：1YQ、2YQ；Ⅰ、Ⅱ母电压互感器：1YYH、2YYH；#1、#2主变高压侧：1BY、2BY；10kV母分：1SF、2SF。
5 文字符号定义为了更加清楚、完整地表示电气设备或元件及其主要特征，电气图中经常在图形符号旁加注文字符号。
文字符号是电气图中电气设备或元件的种类代码和功能代码。
构成文字符号有新、旧两种符号，新符号的一般形式为：旧符号的结构与新符号相似，区别在于其字母一般采用设备名称的拼音字母组成。

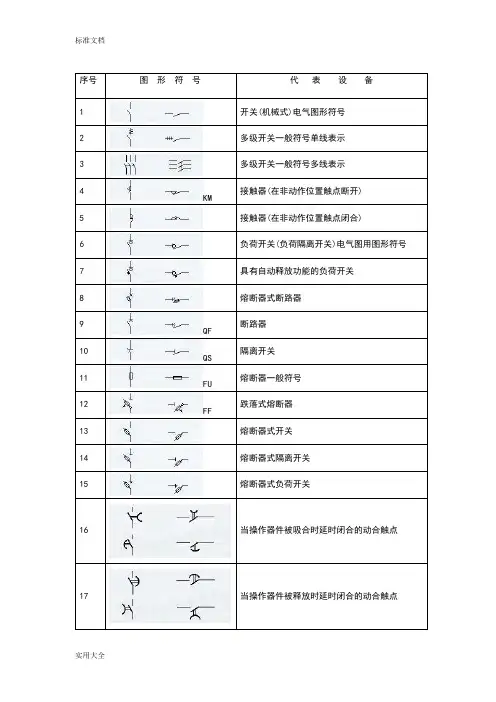

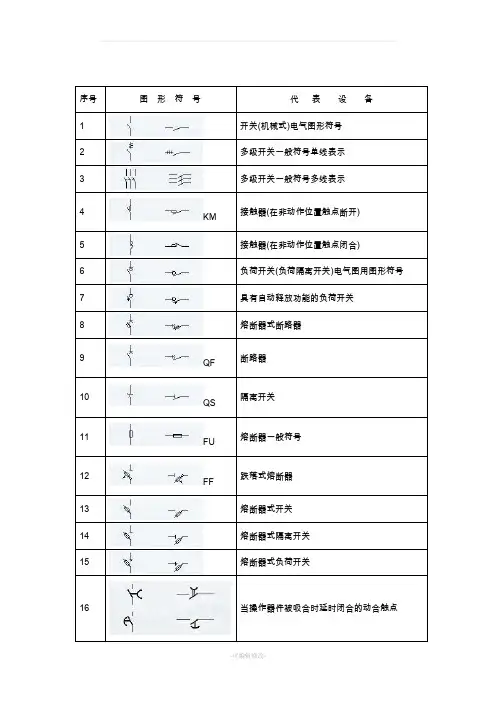

序号图形符号代表设备1 开关(机械式)电气图形符号2 多级开关一般符号单线表示3 多级开关一般符号多线表示接触器(在非动作位置触点断开)4KM5 接触器(在非动作位置触点闭合)6 负荷开关(负荷隔离开关)电气图用图形符号7 具有自动释放功能的负荷开关8 熔断器式断路器断路器9QF隔离开关10QS熔断器一般符号11FU跌落式熔断器12FF13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点序号图形符号代表设备18 当操作器件被释放时延时闭合的动断触点电气图用图形符号19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21 SB 按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)23 位置开关,动合触点限制开关,动合触点24 位置开关,动断触点限制开关,动断触点25 热敏开关,动合触点注:θ可用动作温度代替26 热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点27 具有热元件的气体放电管荧光灯起动器序号图形符号代表设备28动合(常开)触点注:本符号也可用作开关一般符号29 动断(常闭)触点30 先断后合的转换触点31当操作器件被吸合或释放时,暂时闭合的过渡动合触点32 座(内孔的)或插座的一个极33 插头(凸头的)或插头的一个极34 插头和插座(凸头的和内孔的)35 接通的连接片36 换接片37 双绕组变压器38 三绕组变压器39 TA 自耦变压器40 电抗器扼流图序号图形符号代表设备41 电流互感器脉冲变压器42 具有两个铁芯和两个二次绕组的电流互感器43 在一个铁芯上具有两个二次绕组的电流互感器44 具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45 三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接46 三相变压器星形-三角形连接47 具有有载分接开关的三相变压器星形-三角形连接48 三相变压器星形-曲折形连接49 操作器件一般符号50 具有两个绕组的操作器件组合表示法51 热继电器的驱动器件序号图形符号代表设备52 气体继电器53 自动重闭合器件54 电阻器一般符号55 可变电阻器可调电阻器56 滑动触点电位器57 预调电位器58 电容器一般符号59 可变电容器可调电容器60 双联同调可变电容器61 指示仪表(星号必须按规定予以代表)62PV电压表63PA电流表64 无功电流表电气图形符号65 最大需量指示器(由一台积算仪表操作的)66 PR 无功功率表67 PW 功率因素表序号图形符号代表设备68 PF 频率表69 温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计73 PJ 电能表(瓦特小时表)74 PJR 无功电能表75 带发送器电能表76 由电能表操纵的遥测仪表(转发器)77 由电能表操纵的带有打印器材的遥测仪表(转发器)78 屏、盘、架一般符号注:可用文字符号或型号表示设备名称79 列架一般符号80 人工交换台、中断台、测量台、业务台等一般符号81 控制及信号线路(电力及照明用)82 原电池或蓄电池83 原电池组或蓄电池组序号图形符号代表设备8485 带抽头的原电池组或蓄电池组86 接地一般符号87 接机壳或接底板88 无噪声接地89 保护接地90 等电位91 电缆终端头92 电力电缆直通接线盒93 电力电缆连接盒电力电缆分线盒94 控制和指示设备95 报警启动装置(点式-手动或自动)96 线型探测器序号图形符号代表设备97 火灾报警装置98 热99 烟100 易爆气体101 手动启动。
第三篇：变电站文字符号和编号一般规定1 范围本规定适用于福建省电网110kV及以下变电站电气二次线的各类文字符号和编号。
2 引用标准DL 5028-93 电力工程制图标准DL/T 5136-2001 火力发电厂、变电所二次接线设计技术规程电力工程电气设计手册3 总则电气图是电气工程语言，各类文字符号和编号是图纸的重要组成部分。
尤其是二次图中的文字符号、编号更是种类繁多，合理确定各类符号和编号，可以使图纸清晰、整齐，便于施工、运行、维护。
本规定旨在使电气制图标准及二次线文字符号和编号的相关规定在变电站二次回路中得到正确应用和理解。
规范统一的原则。
解决各地区设计习惯不同造成的差异，为施工、运行、维护创造条件。
宜简不宜繁的原则。
在保证能表达清楚的情况下，各类符号和编号应力求简单，尽量使用现有已被大家熟悉的代码，特别是字母代码。
本规定在参照相关标准的同时，也充分考虑了省内多年形成的习惯做法，便于在工程中实施。
4 安装单位符号4.1 定义划分安装单位的目的是便于在回路上分组，便于设计和运行维护，减少接线错误。
合理划分安装单位，有以下意义：a）使比较复杂的二次回路在安装单位划分的原则下更加清晰。
b）二次接线内部之间联系密切，由于合理划分安装单位，可防止二次回路中迂回回路的产生。
c）利于维护和检修试验。
4.2 构成安装单位的符号一般由序号和文字符号组成，格式如下：□ □-------------------- 号、见糾- 2----------------------- 迪斡齢朋1 * 2 > 3-n ；表4-2安装单位文字符号约定字母表4.3 举例例如：110kV扩大内桥接线安装单位的划分#1、#2 进线：1Y、2丫；#1、#2 内桥：1YQ 2YQI>H母电压互感器：1YYH 2YYH#1、#2主变高压侧：1BY 2BY10kV母分：1SF 2SF。
5文字符号5.1 定义为了更加清楚、完整地表示电气设备或元件及其主要特征，电气图中经常在图形符号旁加注文字符号。
电流互感器脉冲变压器具有两个铁芯和两个二次绕组的电流互感器在一个铁芯上具有两个二次绕组的电流互感器具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接三相变压器星形-三角形连接具有有载分接开关的三相变压器星形-三角形连接三相变压器星形-曲折形连接操作器件一般符号具有两个绕组的操作器件组合表示法热继电器的驱动器件81 82 83序号 图形符号68 PF频率表69 温度计、高温计（B 可由t 代替） 70 转速表71 积算仪表、电能表（星号必须按规定予以代替）72 安培小时计73 PJ电能表（瓦特小时表）74 a rliPJR 无功电能表75 76 77Wli带发送器电能表由电能表操纵的遥测仪表（转发器）由电能表操纵的带有打印器材的遥测仪表 （转发器）78 屏、盘、架一般符号注:可用文字符号或型号表示设备名称 79 80 列架一般符号人工交换台、中断台、测量台、业务台等一般符 号控制及信号线路（电力及照明用）原电池或蓄电池原电池组或蓄电池组! 十土士亠T i(■-弋弋\QS :F5闸刀幵关匡形石号行程开关国形钉号三悭刀开关符号KM 动断触点动合触点KM立流接筋饰ES弔花号捋紹珀予答专动断触点热绻电霧图形符号时间继电器的触点符号FRFR瞬时动诈断电延E寸或。

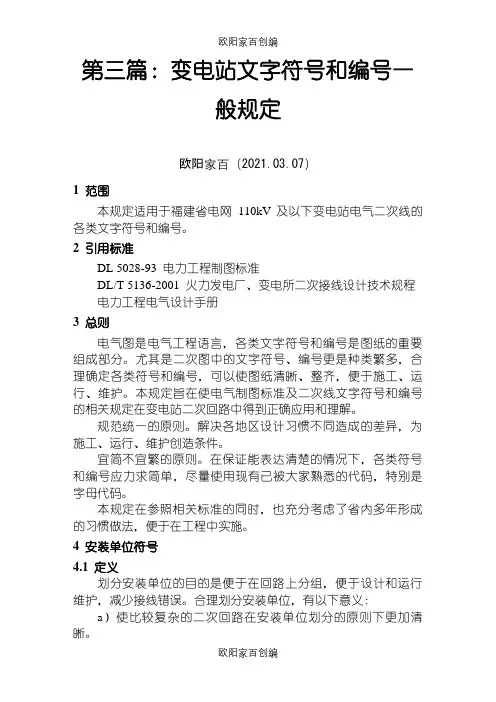

第三篇：变电站文字符号和编号一般规定欧阳家百（2021.03.07）1 范围本规定适用于福建省电网110kV及以下变电站电气二次线的各类文字符号和编号。
2 引用标准DL 5028-93 电力工程制图标准DL/T 5136-2001 火力发电厂、变电所二次接线设计技术规程电力工程电气设计手册3 总则电气图是电气工程语言，各类文字符号和编号是图纸的重要组成部分。
尤其是二次图中的文字符号、编号更是种类繁多，合理确定各类符号和编号，可以使图纸清晰、整齐，便于施工、运行、维护。
本规定旨在使电气制图标准及二次线文字符号和编号的相关规定在变电站二次回路中得到正确应用和理解。
规范统一的原则。
解决各地区设计习惯不同造成的差异，为施工、运行、维护创造条件。
宜简不宜繁的原则。
在保证能表达清楚的情况下，各类符号和编号应力求简单，尽量使用现有已被大家熟悉的代码，特别是字母代码。
本规定在参照相关标准的同时，也充分考虑了省内多年形成的习惯做法，便于在工程中实施。
4 安装单位符号4.1 定义划分安装单位的目的是便于在回路上分组，便于设计和运行维护，减少接线错误。
合理划分安装单位，有以下意义：a）使比较复杂的二次回路在安装单位划分的原则下更加清晰。
b）二次接线内部之间联系密切，由于合理划分安装单位，可防止二次回路中迂回回路的产生。
c）利于维护和检修试验。
4.2 构成安装单位的符号一般由序号和文字符号组成，格式如下：4.3 举例例如：110kV扩大内桥接线安装单位的划分#1、#2进线：1Y、2Y；#1、#2内桥：1YQ、2YQ；Ⅰ、Ⅱ母电压互感器：1YYH、2YYH；#1、#2主变高压侧：1BY、2BY；10kV母分：1SF、2SF。
5 文字符号5.1 定义为了更加清楚、完整地表示电气设备或元件及其主要特征，电气图中经常在图形符号旁加注文字符号。
文字符号是电气图中电气设备或元件的种类代码和功能代码。
5.2 构成文字符号有新、旧两种符号，新符号的一般形式为：旧符号的结构与新符号相似，区别在于其字母一般采用设备名称的拼音字母组成。

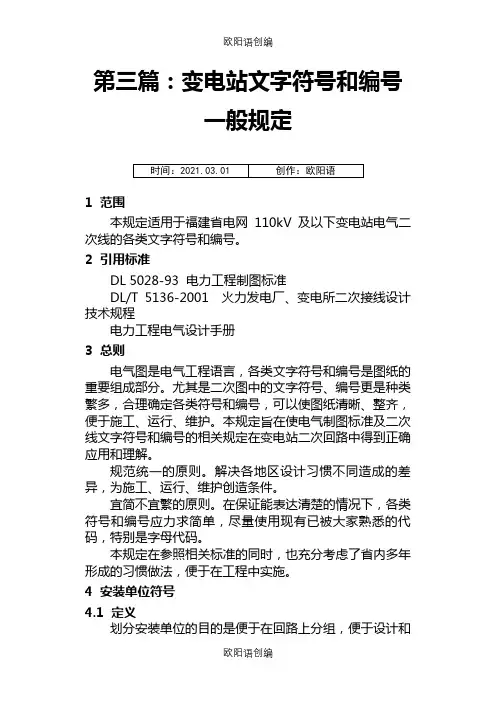

第三篇：变电站文字符号和编号一般规定1 范围本规定适用于福建省电网110kV及以下变电站电气二次线的各类文字符号和编号。
2 引用标准DL 5028-93 电力工程制图标准DL/T 5136-2001 火力发电厂、变电所二次接线设计技术规程电力工程电气设计手册3 总则电气图是电气工程语言，各类文字符号和编号是图纸的重要组成部分。
尤其是二次图中的文字符号、编号更是种类繁多，合理确定各类符号和编号，可以使图纸清晰、整齐，便于施工、运行、维护。
本规定旨在使电气制图标准及二次线文字符号和编号的相关规定在变电站二次回路中得到正确应用和理解。
规范统一的原则。
解决各地区设计习惯不同造成的差异，为施工、运行、维护创造条件。
宜简不宜繁的原则。
在保证能表达清楚的情况下，各类符号和编号应力求简单，尽量使用现有已被大家熟悉的代码，特别是字母代码。
本规定在参照相关标准的同时，也充分考虑了省内多年形成的习惯做法，便于在工程中实施。
4 安装单位符号4.1 定义划分安装单位的目的是便于在回路上分组，便于设计和运行维护，减少接线错误。
合理划分安装单位，有以下意义：a）使比较复杂的二次回路在安装单位划分的原则下更加清晰。
b）二次接线内部之间联系密切，由于合理划分安装单位，可防止二次回路中迂回回路的产生。
c）利于维护和检修试验。
4.2 构成安装单位的符号一般由序号和文字符号组成，格式如下：表4-2 安装单位文字符号约定字母表4.3 举例例如：110kV扩大内桥接线安装单位的划分#1、#2进线：1Y、2Y；#1、#2内桥：1YQ、2YQ；Ⅰ、Ⅱ母电压互感器：1YYH、2YYH；#1、#2主变高压侧：1BY、2BY；10kV母分：1SF、2SF。
5 文字符号5.1 定义为了更加清楚、完整地表示电气设备或元件及其主要特征，电气图中经常在图形符号旁加注文字符号。
文字符号是电气图中电气设备或元件的种类代码和功能代码。
5.2 构成文字符号有新、旧两种符号，新符号的一般形式为：旧符号的结构与新符号相似，区别在于其字母一般采用设备名称的拼音字母组成。
由于旧符号仍在业内普遍采用，所以两种符号均可选用，不做强制规定。
5.3 举例例如：1LHa、2LHb其中：“1”、“2”为数字序号，表示该设备属于同类设备中的第几个“LH”为文字符号（旧符号），表示该设备属于电流互感器下标“a”、“b”为附加文字符号，表示该设备装设于A相或B相6 项目代号6.1 定义电气图中每个用图形符号表示的项目，应有能识别其项目种类和提供项目层次关系、实际位置等信息的项目代号。
通过项目代码可以将不同的图或其它技术文件上的图形符号与实际设备一一对应和联系起来。
6.2构成项目代号可分为4个代号段，每个代号段应由前缀符号和字符组成，具体构成如下：a）系统或设备中较高层次项目的代号称为高层代号，高层代号的代码可由字母或数字构成，或由字母加数字组合构成。
字母可按各类系统或成套设备的简化名称或特征选定。
通常相当于原来习惯上的安装单位名称或代号。
b）位置代号的代码可由字母或数字构成，或由字母加数字组合构成。
字母可按项目所在区室的简化名称或代号选定。
c）种类代号是项目代号的核心部分，一般由字母加数字组合构成。
字母代码必须是应符合本规定第5条的基本文字符号。
d）端子代号都采用数字或大写字母表示。
6.3举例一个项目的完整代号由几个代号段组合而成，组合方式也有多种。
在实际电气工程图中全部完整标注“项目代号”的情况并不多见，现列举一种最常用的组合方式如下：为了避免图面拥挤，在图形符号附近标注项目代号，可采用下列方法简化a）高层代号或位置代号可以省略，可在图上或其他文件中加以说明；b）不属于该图共用高层代号范围内的设备，可用点划线框出，在框外标上高层代号或加注说明。
c）如不致引起混淆，前缀符号可以省略，必要时，可在图中说明。
以110kV变电站#1主变电流回路图为例，阐述项目代号的应用（见附图1）。
7 导线标记7.1 定义导线标记即通常所说的回路标号。
电气接线图中连接各设备端子的绝缘导线应有标记。
标记可分为主标记和补充标记。
7.2构成7.2.1 主标记主标记有从属标记和独立标记两种方式。
从属标记可采用由数字或字母和数字构成的标记。
此标记由导线所连接的端子代号确定，见图7-2。
从属标记多用于屏（柜）、端子箱等内部连接标记。
图7-2 两根导线采用从属标记的示例独立标记可采用数字或字母和数字构成的标记，此标记与导线所连接的端子代号无关。
通常用于引出屏（柜）、端子箱的电缆芯线的回路编号。
基本构成为：导线标记（回路标号）中的文字符号不是必需项，数字标号一般不超过4位。
交流回路标号一般带有文字符号（A、B、C、N）用于表示所属相别。
必要时，可在直流回路标号前加文字符号，常用的文字符号见表7-2。
在保证能表达清楚的情况下，导线标记应力求简单。
表7-2：直流回路号约定字母表国家相关标准对导线标记（回路标号）制定了统一的标准，对不同性质的回路有不同的标记规则以示区别。
对于比较重要的常见回路（如正、负电源及跳、合闸回路）都给予了固定的标记。
工程实施中应按相关标准执行。
表7-3：导线标记数字标号表注：变电站有几级电压的小母线时，可用以下标志区分：110kV系统为A630-Y、B630-Y、C630-Y、L630-Y、N600-Y；35kV系统为A630-U、B630-U、C630-U、L630-U、N600-U；10kV系统为A630-S、B630-S、C630-S、L630-S、N600-S。
7.2.2 补充标记补充标记可作为主标记的补充，用于表明每一导线的电气功能。
在某些情况下，为避免混淆，可用符号（如斜杠“/”）将补充标记和主标记分开。
补充标记可根据需要采用下列各类标记方式：1）功能标记，可用于分别表示每一导线的功能；2）相别标记，可用于表明导线连接到交流系统的某一相；3）极性标记，可用于表明导线连接到直流电路的某一级。
7.3 举例同一导线两侧的回路号应完全一致，电气图中同一单元中的回路编号不能重复，当不同单元相同回路号的导线接在同一段端子排时，应加补充标记予以区别。
8 电缆编号8.1 定义电缆编号是识别电缆的标记，要求全站编号不重复，并具有一定的含义和规律，能表达电缆的特征。
8.2 构成控制电缆编号由安装单位或安装设备符号及数字组成。
一般格式如下：电缆编号的原则应力求模式简明统一，避免引起编号混乱和不直观的感觉。
电缆编号宜采用经常用到字母的组合，不宜随意自行编辑新的字母组合，造成名目繁多。
一般能采用安装单位表示的尽量采用安装单位表示（见表4-2），也可采用设备符号表示，常用安装设备符号见表8-1。
表8-1：变电站常用安装设备符号表8-2：控制电缆数字划分8.3 举例9 条文说明第4条安装单位的符号系参照《电力工程电气设计手册》（电气一次部分）第十七章附表，也是业内约定俗成的符号。
同时对旁路、分段、桥路三个安装单位的符号作了统一和补充：1）旁路，手册推荐为PD，我省一直采用P，本规定统一为P；2）母分，手册推荐为F，我省有F和MF两种做法；3）桥路，手册无规定，实际工程中随意性较大，如110kV桥间隔有YF、YL、YMF等等多种编法，本规定统一为Q。
第6条项目代号是本规定引入的重要概念，DL 5028-93《电力工程制图标准》对电气图的项目代号有详尽的说明，本规定只引用其中一部分，旨在用较简洁的文字阐明项目代号在电气二次图中的应用。
例如：110kV扩大内桥接线的变电站，为了使110kV的CT编号不重复，以往工程多采用赋于各个间隔CT绕组不同的数字序号的做法，如：110kV线路的CT编1LH~5LH，#1内桥编11LH~15LH，#2内桥编21LH~25LH。
这种做法虽然解决了在同一原理图、同一端子排上CT编号重复的问题，但是即便如此也无法保证全站的CT有一个唯一的标识，而且随意性大，不同设计单位会编不同的数字序号，同一设计单位的不同工程、不同时期编法也会不同，给施工、运行带来不便，另一方面缺乏规范性，不直观。
采用项目代号最重要的一个作用就是使电气图中的每一个项目（不仅是CT，可包含站内任一设备），都有一个唯一的标识，并且与实际设备一一对应起来。
另一个作用是项目代号十分直观，不需对应具体图纸，一目了然。
如：=1Y-1LH表示110kV线路一CT的第一个二次绕组；=2YQ-2LH表示110kV#2内桥CT的第二个二次绕组；=1B-21LH表示#1主变低压侧CT的第一个二次绕组；=5S-KK表示10kV馈线5的控制开关。
前缀符号是项目代号的重要组成部分，应严格按表9-1执行。
表9-1：前缀符号一览表如：断路器机构内的“－Y1”表示合闸线圈，“－K1：A1”表示继电器K1的A1端子。
实际电气工程图中全部完整标注“项目代号”的情况并不多见，也没有必要，可以适当简化：a）高层代号或位置代号可以省略，以#1主变电流回路图（见附图1）为例，图名中有明确信息表示本图是属于#1主变这一安装单位，因而图中“=1B-21LH”，可简化为21LH，不会引起混淆，而110kV线路和内桥的CT则应标明高层代码，分别表示为=1Y-3LH和=1YQ-3LH。
b）如不致引起混淆，前缀符号可以省略。
如“-1D：34”表示1D端子排的34端子，可直接表示为1D34。
第7条本条文规定了导线标记的两种方式，端子排至外部设备的一侧标明导线标记（回路标号），另一侧标明至单元内部连线的远端标记。
当不同单元相同回路标号的导线接在同一段端子排时，以往多采用加外框、加上引号等表示法，如：A431A431’，不规范。
应采用加补充标记的做法，A431，A431/1Y，A431/1YQ。
在大部分的标准和规定中，直流回路的标号一般没有文字符号，都是数字符号。
但近年来随着自动化水平提高，二次设备的多样化，许多工程的二次直流回路，特别是遥信回路编号都加上文字符号，用以区分回路的用途和性质。
举例：110kV变电站用一台公用测控装置采集110kV、10kV母线PT的遥信开入量时，回路编号可以如下分配：1）110kVⅠ母PT：Y810~Y8192）110kVⅡ母PT：Y820~Y8293）10kVⅠ母PT：S810~S8194）10kVⅡ母PT：S820~S829尽量利用现有已被大家熟悉的字母代码。
不推荐随意根据设备的拼音字母自定义文字符号，因为这样不可避免会出现标记名称相同但其代表的意义却不相同，尤其给运行、检修人员带来不便。
表7-2列举了直流回路标号中最常见的文字符号，推荐在工程中应用。
需要强调的是回路编号中的文字符号不是必需项，能用数字标号予以区分的回路应尽量采用数字标号。
表9-2中推荐一种采用数字标号分段来区分不同遥信回路的做法。
