1第二章电气识图本章要点●电气图的分类●详细介绍电气原理图的绘制。

●详细介绍电气原理图的识读。

本章难点●电气图的绘制特点。

●电气原理图的识读。

电气控制系统是由电动机和若干电气元件按照一定要求连接组成，以便完成生产过程控制特定功能的系统。

为了表达生产机械电气控制系统的组成及工作原理，同时也便于设备的安装、调试和维修，而将系统中各电气元件及连接关系用一定的图样反映出来，在图样上用规定的图形符号表示各电气元件，并用文字符号说明各电气元件，这样的图样叫做电气图。

第一节电气图的常用符号电气图，也称电气控制系统图。

图中必须根据国家标准，用统一的文字符号、图形符号及画法，以便于设计人员的绘图与现场技术人员、维修人员的识读。

在电气图中，代表电动机、各种电器元件的图形符号和文字符号应按照我国已颁布实施的有关国家标准绘制。

如GB4728—85 《电气图常用图形符号》GB6988—86 《电气制图》GB7159—87 《电气技术中的文字符号制订通则》GB5094—85 《电气技术中的项目代号》GB5226—85 《机床电气设备通用技术条件》国家规定从1990年1月1日起，电气图中的文字符号和图形符号必须符合最新国家标准。

表2—1给出了部分常用电气图形符号和文字符号。

因为目前有些技术资料仍使用旧国标，所以表中给出了新、旧国标对照，以供参考。

若需更详细的资料，请查阅最新国家标准。

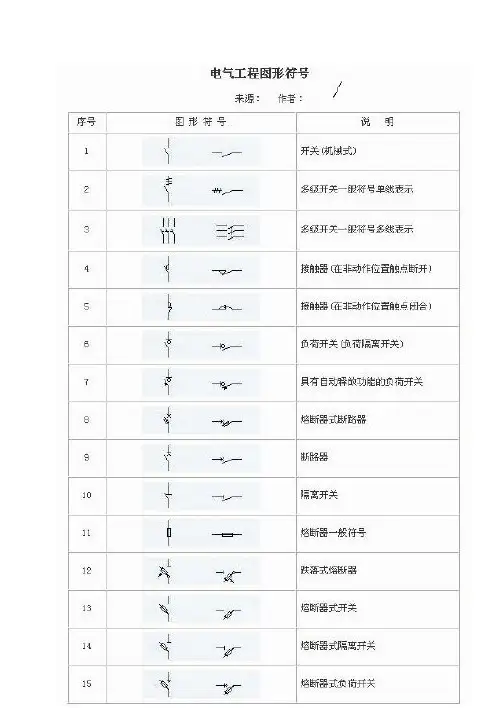

表2—1 部分常用电气图形符号和文字符号的新旧对照表一、图形符号图形符号通常用于图样或其他文件，用以表示一个设备或概念的图形、标记或字符。

图形符号含有符号要素、一般符号和限定符号。

常用图形符号见表2—1。

1．符号要素它是一种具有确定意义的简单图形，必须同其他图形结合才构成一个设备或概念的完整符号。

如接触器常开主触电的符号就由接触器触点功能符号和常开触点符号组合而成。

2．一般符号用以表示一类产品和此类产品特征的一种简单的符号。

如电动机可用一个圆圈表示。

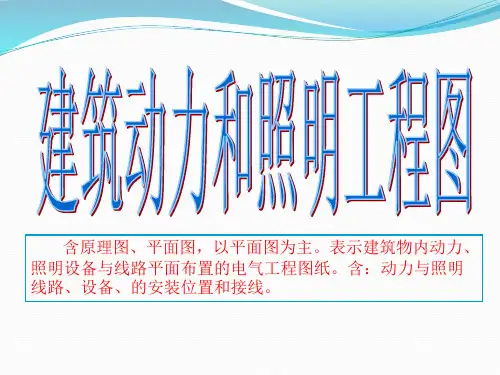

SC:钢管PC:PVC聚乙烯阻燃性塑料管CT：桥架WC：沿墙暗敷设WS:沿墙明敷设CC：沿顶板暗敷设F:暗敷在地板内CE：沿顶板明敷YJV：电缆SYV:电视线PE:接地(黄绿相兼）PEN:接零(蓝色）3项线(火线）：A项（黄） B项(绿) C项（红) KV：（电压)千伏BV:散线MEB：总等电位 LEB：局部等电位①线路敷设方式代号PVC-—用阻燃塑料管敷设DGL-—用电工钢管敷设VXG—-用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设②线路明敷部位代号LM-沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设 PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内 ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内 DA—暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D—-吸顶式L——链吊式 G-—-管吊式B——壁装式R-—-嵌入式BR———墙壁内安装(4）设备标注方法’①配电线路的标注方法a——b(c×d)e——f其中：a--回路编号 b—-导线型号c--导线根数d—-导线截面e——敷设方式及穿管管径f—-敷设部位表示2根导线表示3根导线表示n根导线②照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数 b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量,We-—灯泡安装高度， m f--安装方式L-—光源种类，白炽灯或荧光灯一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警|广播、电话|闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用：说明电气工程的构成和功能,描述电气工程的工作原理，提供安装技术数据和使用维护的依据。

2、图纸的组成:设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。

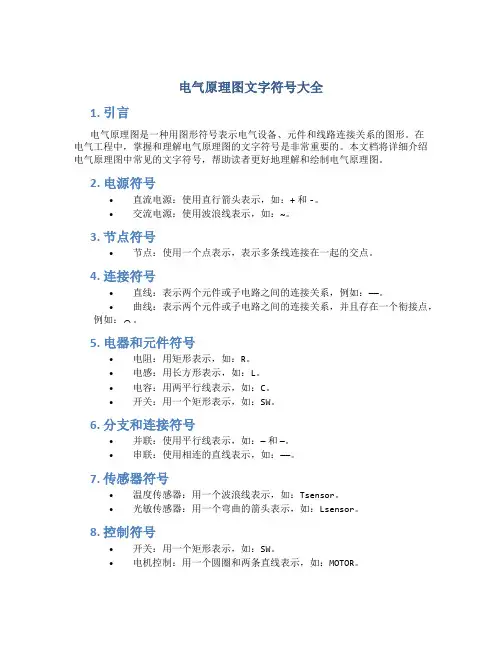

电气原理图文字符号大全1. 引言电气原理图是一种用图形符号表示电气设备、元件和线路连接关系的图形。

在电气工程中，掌握和理解电气原理图的文字符号是非常重要的。

本文档将详细介绍电气原理图中常见的文字符号，帮助读者更好地理解和绘制电气原理图。

2. 电源符号•直流电源：使用直行箭头表示，如：+和-。

•交流电源：使用波浪线表示，如：~。

3. 节点符号•节点：使用一个点表示，表示多条线连接在一起的交点。

4. 连接符号•直线：表示两个元件或子电路之间的连接关系，例如：——。

•曲线：表示两个元件或子电路之间的连接关系，并且存在一个衔接点，例如：⌒。

5. 电器和元件符号•电阻：用矩形表示，如：R。

•电感：用长方形表示，如：L。

•电容：用两平行线表示，如：C。

•开关：用一个矩形表示，如：SW。

6. 分支和连接符号•并联：使用平行线表示，如：—和—。

•串联：使用相连的直线表示，如：——。

7. 传感器符号•温度传感器：用一个波浪线表示，如：Tsensor。

•光敏传感器：用一个弯曲的箭头表示，如：Lsensor。

8. 控制符号•开关：用一个矩形表示，如：SW。

•电机控制：用一个圆圈和两条直线表示，如：MOTOR。

9. 组件符号•电源插座：用一个正方形表示，如：S。

•动力插座：用一个正方形和一个箭头表示，如：P。

•端子块：用一个正方形和两根竖线表示，如：TB。

10. 传输符号•信号传输：使用一条曲线表示，如：⌒。

•信号接收：使用一个箭头表示，箭头方向指向接收方。

11. 天线符号•收音机天线：用一个直线表示，如：ANT。

12. 保护符号•保险丝：用一个矩形表示，如：FUSE。

•避雷器：用一个三角形表示，如：SPD。

•断路器：用一个矩形和一个弧线表示，如：CB。

13. 仪器符号•示波器：用一个正方形和一个曲线表示，如：SCOPE。

•多用表：用一个长方形和一组数字表示，如：DMM。

14. 故障指示符号•红色指示灯：用一个圆圈和一个十字表示，如：LED。

电气原理图常用符号
1. 平行线：两条平行线之间用较短的斜线连接。

2. 直线：用一条直线表示。

3. 角：两条直线交汇形成一个角，角的两边用直线表示，角尖用一个小圆点表示。

4. 箭头：表示电流的方向，箭头指向沿着电流的流动方向。

5. 电源：一条短直线和一个长直线表示，短直线表示正极，长直线表示负极。

6. 开关：用一个直线连接两条平行线，表示开关的开闭。

7. 电阻：一个平行线与中间相连的直线表示。

8. 电感：两个半圆线和直线相连表示。

9. 电容：两条平行线和中间相连的直线表示。

10. 变压器：两组平行线和相连的直线表示，表示电压的变换。

11. 二极管：一个三角形和一个线段表示，三角形表示二极管
的箭头方向。

12. 三极管：三个箭头方向相反的箭头组成一个三角形。

13. 晶体管：三个箭头方向一致的箭头组成一个三角形。

14. 电池：用一个长直线和两个短直线表示，长直线表示正极，短直线表示负极。

15. 圆圈：圆圈内画上字母或符号表示特定的组件或设备。

一、基本文字符号符号描述符号描述符号描述C电容器EH发热器件EL照明电EV空气调节器FA带瞬时动作的限流保护器件FR带延时动作的限流保护器件FS 带瞬时、延时动作的限流保护器件FU熔断器FV限压保护器件GS同步发电机GA异步发电机GB 蓄电池HA报警器HL指示灯KA过流继电器KM接触器KR热继电器KT延时继电器L电感器M电动机MS同步电动机MT力矩电动机PA电流表PJ电度表PS记录仪表PV 电压表QF 断路器QM电动机保护开关QS隔离开关TA电流互感器TC电源互感器TV电压互感器XB连接片XJ测试插孔XP插头XS插座XT端子排YA 电磁铁YM电动阀YV电磁阀二、辅助文字符号符号描述符号描述符号描述A电流、模拟AC交流AUT 自动ACC加速ADD附加ADJ可调AUX辅助ASY异步BRK制动BK黑BL蓝BW向后C控制CW顺时针CCW逆时针D延时、数字DC直流DEC减E接地EM紧急F快速FB反馈FW向前GN绿H高IN输入INC增IND感应L低、限制LA闭锁M主、中间线MAN手动N中性线OFF断开ON闭合+OUT输出保护接地与中性P压力、保护PE保护接地PEN共用PU不接地保护R记录、反RD红RST复位RES备用RUN运行S信号ST启动SET置位、定位SAT饱和STE步进STP停止SYN同步T温度、时间TE无干扰接地V速度、电压、真空WH白YE黄识读电气图，应弄清识图的基本要求，掌握好识图步骤，才能提高识图的水平，加快分析电路的速度。

在初步掌握电气图的基本知识，熟悉电气图中常用的图形符号，文字符号、项目代号和回路标号，以及电气图的基本构成、分类、主要特点的基础上，接着讲述电气图的基本要求和基本步骤，为以后识读、绘制各类电气图提供总体思路和引导。

一、识图的基本要求1、从简单到复杂，循序渐进地识图初学识图要本着从易到难，从简单到复杂的原则识图。

一般来讲，照明电路比电气控制电路简单，单项控制电路比系列控制电路简单。
