《投影与视图》教案

第二十九章投影与视图29.1 投影第1课时【教学目标】知识技能目标:了解投影、投影面、平行投影和中心投影的概念了解平行投影和中心投影的区别、学会关注生活中有关投影的数学问题,提高数学的应用意识.过程性目标:经历探索投影、投影面、平行投影和中心投影的过程,自主探究平行投影和中心投影的区别.情感态度目标:使学生学会关注生活中有关投影的数学问题,提高数学的应用意识.【重点难点】重点:理解平行投影和中心投影的特征难点:在投影面上画出平面图形的平行投影或中心投影【教学过程】一、创设情境日晷是我国古代利用日影测定时刻的仪器,它由“晷面”与“晷针”组成,当太阳光照在日晷上时,晷针的影子就会投向晷面,随着时间的推移,晷针的影子在晷面上慢慢移动,聪明的古人以此来显示时刻.(教师出示图片,引入新课.学生观察思考,初步感知.)设计意图:通过介绍日晷引入新课,让学生初步感知投影,为本节课学习做好铺垫.二、探索归纳1.影子随处可见,请问你能举出生活中关于物体在光线的照射下形成影子的实例吗?投影定义:一般地,用光线照射物体,在某个平面(地面或墙壁)上得到的影子,叫做物体的投影,照射光线叫做投影线,投影所在的平面叫做投影面.2.观察下列图片,你认为太阳光线有什么特征?太阳离我们非常遥远,太阳光线可以看成平行光线,像这样的由平行光线形成的投影是平行投影.3.由同一点(点光源)发出的光线形成的投影叫做中心投影.例如,物体在灯泡发出的光照射下形成的影子就是中心投影.(教师引导学生大胆举出身边的例子.小组内合作交流,师生共同归纳得出投影及相关的概念.教师投影,引导学生观察、分析,归纳平行投影的概念.教师结合实例引导学生识记中心投影.学生观察,理解记忆中心投影.)设计意图:让学生亲自观察、分析、探究出结论.激发学生学习数学的兴趣,培养学生的观察能力、实践能力.三、新知应用例1 如图所示,图(1),图(2)表示两根标杆在同一时刻的投影.请在图中画出形成投影的光线,它们是平行投影还是中心投影?并说明理由.解:分别连接标杆的顶端与投影上的对应点(如图).很明显,图(1)的投影线互相平行,是平行投影.图(2)的投影线能相交于一点,是中心投影.例2 如图是一棵小树在路灯下的影子.请画出形成树影的光线,确定光源的位置.解:如图,连接CB,并延长相交路灯杆于点O,则OC就是形成树影的光线,点O就是光源所在的位置.(教师出示问题,引导学生分析解决,师生共同点评.学生尝试分析,小组内交流后,解决例题.教师投影例2,学生作图解决.)设计意图:通过设置例题,达到巩固平行投影、中心投影的目的,同时也提高了学生的应用意识和能力.四、检测反馈1.如图是一根电线杆在一天中不同时刻的影长图,试按其一天中发生的先后顺序排列,正确的是( B )A.①②③④B.④①③②C.④②③①D.④③②①2.皮影戏中的皮影是由中心投影得到的.3.当你走向路灯时,你的影子在你的后边,并且影子越来越短.4.星期六王明和他的哥哥到公园散步,哥哥的身高是170cm,在阳光下的影长为68cm,王明的身高是160cm,则此时王明的影长为64cm.5.当一个圆平行于投影面时,它的正投影的形状是圆;当一个圆倾斜于投影面时,它的正投影的形状是椭圆;当一个圆垂直于投影面时,它的正投影的形状是线段,其长度等于圆的直径长.五、课堂小结平行投影与中心投影的区别与联系区别联系光线物体与投影面平行时的投影平行投影平行的投射线全等都是物体在光线的照射下,在某个平面内形成的影子.(即都是投影)中心投影从一点出发的投射线放大(位似变换)六、板书设计课题:29.1 投影第1课时投影中心投影平行投影联系与区别例题。

人教版数学九年级下册第29章《投影与视图》课堂教案一. 教材分析《投影与视图》这一章主要让学生了解和掌握投影的性质和特点，以及如何通过不同的投影方式来得到物体的视图。

内容主要包括平行投影、中心投影的概念，三视图的绘制方法等。

通过这一章的学习，学生可以更好地理解和应用几何知识，提高空间想象能力和解决问题的能力。

二. 学情分析九年级的学生已经具备了一定的几何知识基础，对空间图形有一定的认识。

但一部分学生可能对空间图形的理解和想象能力较弱，因此在教学过程中需要注重引导学生通过实际操作来加深对知识的理解。

三. 教学目标1.了解投影的性质和特点，掌握平行投影和中心投影的概念。

2.学会通过不同的投影方式来得到物体的视图，提高空间想象能力。

3.能够运用所学知识解决实际问题。

四. 教学重难点1.投影的性质和特点2.平行投影和中心投影的概念3.三视图的绘制方法五. 教学方法1.采用问题驱动的教学方法，引导学生通过实际操作来解决问题。

2.利用多媒体辅助教学，展示实物投影和视图，帮助学生直观理解。

3.采用小组合作学习，让学生在讨论和交流中提高对知识的理解。

六. 教学准备1.多媒体教学设备2.实物模型3.绘图工具七. 教学过程1.导入（5分钟）利用多媒体展示不同的实物投影和视图，让学生感受投影和视图的魅力，激发学生的学习兴趣。

2.呈现（10分钟）通过具体的实物模型，向学生展示不同的投影方式，引导学生总结投影的性质和特点。

3.操练（10分钟）学生分组讨论，每组选择一个实物，通过实际操作来绘制该实物的三视图。

教师在此过程中进行指导，帮助学生解决问题。

4.巩固（10分钟）学生独立完成教材中的相关练习题，教师进行讲解和答疑。

5.拓展（10分钟）教师提出一些实际问题，引导学生运用所学知识进行解决，提高学生的实际应用能力。

6.小结（5分钟）教师引导学生总结本节课所学内容，巩固知识。

7.家庭作业（5分钟）布置一些有关投影与视图的练习题，让学生在课后进行巩固和提高。

第二十九章投影与视图29.1投影（1）学习目标1、经历实践探索，了解投影、投影面、平行投影和中心投影的概念；2、了角平行投影和中心投影的区别。

3、使学生学会关注生活中有关投影的数学问题，提高数学的应用意识。

学习重点理解平行投影和中心投影的特征；学习难点在投影面上画出平面图形的平行投影或中心投影。

教学互动设计备注（一）创设情境你看过皮影戏吗?皮影戏又名“灯影子”，是我国民间一种古老而奇特的戏曲艺术，在关中地区很为流行。

皮影戏演出简便，表演领域广阔，演技细腻，活跃于广大农村，深受农民的欢迎。

（二）你知道吗北京故宫中的日晷闻名世界,是我国光辉出灿烂文化的瑰宝.它是我国古代利用日影测定时刻的仪器,它由“晷面”与“晷针”组成，当太阳光照在日晷中轴上产生投影，晷针的影子就会投向晷面，随着时间的推移，晷针的影的长度发生变化,晷针的影子在晷面上慢慢移动，聪明的古人以此来显示时刻．问题：那什么是投影呢？出示投影让学生感受在日常生活中的一些投影现象。

一般地.用光线照射物体.在某个平面(地面、墙壁等)上得到的影子叫做物体的投影.照射光线叫做投影线，投影所在的平面叫做投影面.有时光线是一组互相平行的射线.例如太阳光或探照灯光的一束光中的光线(如图).由平行光线形成的投影是平行投影.例如.物体在太阳光的照射下形成的影子(简称日影)就是平行投影.由同一点(点光源)发出的光线形成的投影叫做中心投影.例如.物体在灯泡发出的光照射下形成影子就是中心投影.（三）问题探究（在课前布置，以数学学习小组为单位）探究平行投影和中心投影和性质和区别1、以数学习小组为单位，观察在太阳光线下，木杆和三角形纸板在地面的投影。

2、不断改变木杆和三角形纸板的位置，什么时候木杆的影子成为一点，三角形纸板的影子是一条线段？当木杆的影子与木杆长度相等时，你发现木杆在什么位置？三角形纸板在什么位置时，它的影子恰好与三角形纸板成为全等图形？还有其他情况吗？（四）应用新知：（1）地面上直立一根标杆AB如图，杆长为2cm。

人教版数学九年级下册第29章《投影与视图》课堂教学设计一. 教材分析人教版数学九年级下册第29章《投影与视图》是本册教材中的一个重要章节，主要介绍投影的概念、分类以及投影的基本性质。

通过本章的学习，使学生了解投影在数学、物理、艺术等领域的应用，培养学生的空间想象能力和抽象思维能力。

本章内容主要包括以下几个部分：1.投影的概念和分类2.正投影和斜投影3.投影的基本性质4.平行投影5.中心投影6.投影变换二. 学情分析学生在学习本章内容前，已经掌握了平面几何、立体几何的基本知识，具备了一定的空间想象能力和抽象思维能力。

但投影概念较为抽象，学生理解起来可能存在一定的困难。

因此，在教学过程中，教师需要运用生动形象的实例，引导学生直观地理解投影的概念，并通过大量的练习，使学生熟练掌握投影的性质和变换。

三. 教学目标1.了解投影的概念、分类和基本性质。

2.掌握正投影和斜投影的特点。

3.能够运用投影性质解决实际问题。

4.培养学生的空间想象能力和抽象思维能力。

四. 教学重难点1.投影的概念和分类。

2.投影的基本性质。

3.投影变换。

五. 教学方法1.采用直观演示法，通过实物模型和多媒体动画，引导学生直观地理解投影的概念和性质。

2.运用讲解法，详细讲解投影的分类、基本性质和变换规律。

3.采用练习法，让学生在实践中巩固投影知识。

4.运用小组讨论法，培养学生合作学习的能力。

六. 教学准备1.投影仪、实物模型、多媒体动画。

2.投影习题、测验题。

3.投影实验材料。

七. 教学过程1.导入（5分钟）利用实物模型和多媒体动画，引导学生直观地了解投影的概念。

例如，用一个三角形模型在灯光下投影，让学生观察投影的特点。

2.呈现（10分钟）讲解投影的分类，包括正投影和斜投影。

通过示例，使学生了解正投影和斜投影的特点。

3.操练（10分钟）让学生进行投影练习，掌握投影的基本性质。

例如，让学生根据给定的物体，画出其正投影和斜投影。

4.巩固（10分钟）讲解投影变换，包括平行投影和中心投影。

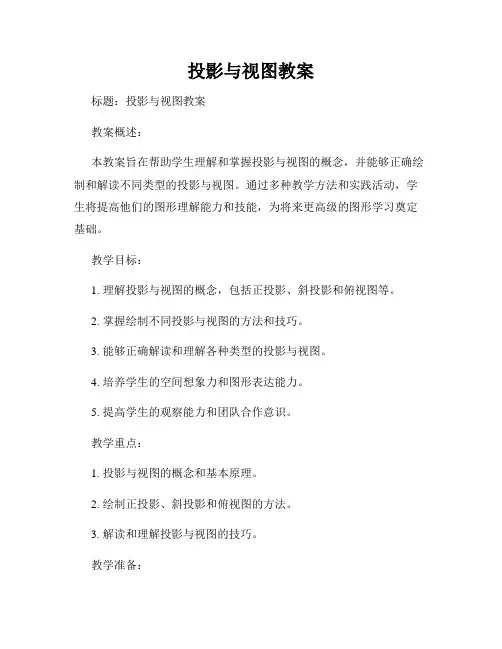

投影与视图教案标题：投影与视图教案教案概述：本教案旨在帮助学生理解和掌握投影与视图的概念，并能够正确绘制和解读不同类型的投影与视图。

通过多种教学方法和实践活动，学生将提高他们的图形理解能力和技能，为将来更高级的图形学习奠定基础。

教学目标：1. 理解投影与视图的概念，包括正投影、斜投影和俯视图等。

2. 掌握绘制不同投影与视图的方法和技巧。

3. 能够正确解读和理解各种类型的投影与视图。

4. 培养学生的空间想象力和图形表达能力。

5. 提高学生的观察能力和团队合作意识。

教学重点：1. 投影与视图的概念和基本原理。

2. 绘制正投影、斜投影和俯视图的方法。

3. 解读和理解投影与视图的技巧。

教学准备：1. 教师准备：投影与视图的示例和练习题、图形学软件或绘图工具、PPT演示文稿。

2. 学生准备：铅笔、直尺、绘图纸。

教学过程：步骤1：引入概念（5分钟）引导学生思考他们日常生活中可能遇到过的投影和视图现象，例如看电影时白色光线在屏幕上的投影、地图上的俯视图等。

展示示例图片并引导学生讨论投影与视图的特点。

步骤2：讲解基本原理（15分钟）通过PPT演示文稿或板书讲解投影与视图的基本原理，包括正投影、斜投影和俯视图的定义和特点。

解释不同类型投影与视图的应用场景，并与实际生活中的示例进行对比。

步骤3：绘制实践（30分钟）在绘图纸上，指导学生根据给出的图形描述或投影与视图示例，尝试绘制不同类型的投影与视图。

可以分小组进行绘制，鼓励学生互相讨论和交流，提供指导和帮助。

步骤4：解读与分析（15分钟）展示不同类型的投影与视图示例，引导学生解读和分析每个视图的特点和信息。

鼓励学生提出问题并提供解答，激发他们的思维。

步骤5：巩固与拓展（15分钟）布置练习题，让学生在纸上练习绘制和解读投影与视图。

鼓励学生尝试更复杂的图形，并提供挑战题目以拓展学生的思维和技能。

步骤6：总结与反思（5分钟）与学生一起总结本节课所学的知识和技能。

鼓励学生分享他们的体会和困惑，解答他们的问题。

第二十九章投影与视图29.1投影01教学目标1.通过观察、实验、探索、想象，了解投影、投影线、投影面、平行投影、中心投影的概念.2.能够确定物体在平行光线和点光源发出的光线在某一平面上的投影.3.掌握正投影的概念，了解中心投影、平行投影和正投影的关系.4.掌握线段、正方形、正方体的正投影的特征.02预习反馈阅读教材P87～91，完成下列问题.1.用光线照射物体，在某个平面(地面或墙壁等)上得到的影子叫做物体的投影，照射光线叫做投影线，投影所在的平面叫做投影面.2.由平行光线形成的投影叫做平行投影，由同一点(点光源)发出的光线形成的投影叫做中心投影.3.投影线垂直于投影面产生的投影叫做正投影.4.当物体的某个面平行于投影面时，这个面的正投影与这个面的形状、大小完全相同.5.皮影戏是利用中心投影(填“平行投影”或“中心投影”)的一种表演艺术.6.一根笔直的小木棒(记为线段AB)，它的正投影为线段CD，则下列各式中一定成立的是(D)A.AB＝CDB.AB≤CDC.AB>CDD.AB≥CD03名校讲坛例1(教材补充例题)如图1，2分别是两根木杆及其影子的图形.(1)哪个图形反映了太阳光下的情形？哪个图形反映了路灯下的情形？(2)请你画出图中表示小树影长的线段.【解答】(1)图2为太阳光下的情形，图1为路灯下的情形.(2)略.【点拨】识别平行投影和中心投影的方法：作直线：分别过两物体及其影子的顶端作两条直线，若这两条直线相交于一点，则为中心投影；若这两条直线平行，则为平行投影.【跟踪训练1】(《名校课堂》29.1习题)如图，小华、小军、小丽同时站在路灯下，其中小军和小丽的影子分别是AB，CD.(1)请你在图中画出路灯灯泡所在的位置；(用点P表示)(2)画出小华此时在路灯下的影子.(用线段EF表示)解：如图所示.例2(教材P90例变式)如图，工件的底面与投影面平行，画出工件在投影面上的正投影.【解答】如图所示.【点拨】在判断一个投影是不是正投影或进行正投影作图时，应把握以下几点：(1)投影线与投影面一定要垂直(太阳光与地面不一定垂直，所以以太阳光为投影线、以地面为投影面的投影不一定是正投影).(2)当物体的某个平面平行于投影面时，这个面的正投影与这个面是全等形.(3)画图时，应先判断投影线与物体的相对位置，然后依据正投影的性质画出物体的正投影.【跟踪训练2】(《名校课堂》29.1习题)如图是一个三棱柱，它的正投影是下图中的②.(填序号)04巩固训练1.下列各种现象属于中心投影现象的是(B)A.上午10点时，走在路上的人的影子B.晚上八点时，走在路灯下的人的影子C.中午用来乘凉的树影D.升国旗时，地上旗杆的影子2.底面与投影面垂直的圆锥体的正投影是(B)A.圆B.三角形C.矩形D.正方形3.如图，在一间黑屋子里用一盏白炽灯照一个球，球在地面上的阴影的形状是一个圆，当把白炽灯向远移时，圆形阴影的面积的变化情况是(A)A.越来越小B.越来越大C.大小不变D.不能确定4.画出下列立体图形投影线从上方射向下方的正投影.解：如图所示：05课堂小结1.投影线垂直于投影面的投影叫做正投影.注意，正投影是特殊的平行投影，中心投影不可能是正投影.2.几种基本图形(线段、正方形、圆、正方体)的正投影分几种情况.3.当物体的某个面平行于投影面时，这个面的正投影与这个面全等；物体正投影的形状、大小与它相对于投影面的位置有关.29.2三视图第1课时几何体的三视图01教学目标1.了解视图的概念，明确视图与投影的关系.2.理解三视图中主视图、左视图、俯视图的概念.明确三视图与我们从三个方向看物体所得到的图象的联系与区别，会画立体图形的三视图.3.画三视图时，要使主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等.02预习反馈阅读教材P94～97，完成下列问题.1.当我们从某一方向观察一个物体时，所看到的平面图形叫做物体的一个视图，也可以看作物体在某一方向光线下的正投影.2.主视图是在正面内得到的由前向后观察物体的视图；俯视图是在水平面内得到的由上向下观察物体的视图；左视图是在侧面内得到的由左向右观察物体的视图.3.主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等.4.三视图一般规定主视图要在左上边，俯视图在正下方，左视图在右边，其中主视图反映物体的长和高，左视图反映物体的高和宽，俯视图反映物体的长和宽.5.如图是一个由五个小正方体组成的立体图形，请你画出从三个不同的方向看这个立体图形所得到的平面图形.解：如图所示.6.在下列几何体中，主视图是圆的是(D)A B C D03名校讲坛例1画出图中基本几何体的三视图.圆柱正三棱柱球(1)(2)(3)【分析】画这些基本几何体的三视图时，要注意从三个方面观察它们.具体方法为：(1)确定主视图的位置，画出主视图；(2)在主视图正下方画出俯视图，注意与主视图“长对正”；(3)在主视图正右方画出左视图，注意与主视图“高平齐”，与俯视图“宽相等”；(4)为表示圆柱、圆锥等的对称轴，规定在视图中加画点划线(———)表示对称轴.【解答】如图所示.圆柱正三棱柱球(1)(2)(3)【跟踪训练1】(《名校课堂》29.2第1课时习题)下列四个立体图形中，左视图为矩形的是(B)①长方体②球③圆锥④圆柱A.①③B.①④C.②③D.③④例2画出如图所示的支架(一种小零件)的三视图，其中支架的两个台阶的高度和宽度相等.【分析】支架的形状是由两个大小不等的长方体构成的组合体，画三视图时要注意这两个长方体的上下、前后位置关系.【解答】如是支架的三视图.【点拨】对于由几种基本几何体组合而成的组合体，其各种视图可以分解为基本几何体的视图再组合，画三视图时要注意各几何体的上、下、前、后、左、右位置关系.【跟踪训练2】(《名校课堂》29.2第1课时习题)一位美术老师在课堂上进行立体模型素描教学时，把由圆锥与圆柱组成的几何体(如图所示，圆锥在圆柱上底面正中间放置)摆在讲桌上，请你画出这个几何体的三视图.解：如图.04巩固训练1.小明从正面观察如图所示的两个物体，看到的是(C)A B C D2.左下图表示一个用于防震的L 形包装泡沫塑料，当俯视这一物体时，看到的图形形状是(B)A B C D3.如图，从不同方向看下面左图中的物体，下图中三个平面图形分别是从哪个方向看到的？正面 从上面看 从前面看 从左面看4.如图是由5个大小相同的小正方体组合成的简单几何体.请在下面方格纸中画出它的三个视图.解：如图所示.05 课堂小结1.画物体的三视图时，先确定主视图的位置，在主视图的右边画左视图，在主视图的正下方画俯视图.2.画物体的三视图时，看得见部分的轮廓线画成实线，看不见部分的轮廓线画成虚线.3.画简单组合体的三视图时，要把组合体分割成规则的几何图形.第2课时由三视图确定几何体01教学目标进一步明确三视图的意义，由三视图想象出实物原型.02预习反馈阅读教材P98～99，完成下列问题.1.由三视图想象立体图形时，要分别根据主视图、俯视图、左视图想象立体图形前面、上面、左侧面，然后再结合起来考虑整体图形.2.一个立体图形的俯视图是圆，则这个图形可能是圆柱.3.下列几何体中，其主视图、左视图与俯视图均相同的是(A)A.正方体B.三棱柱C.圆柱D.圆锥03名校讲坛例1如图，分别根据三视图(1)(2)说出立体图形的名称.【分析】由三视图想象立体图形时，首先分别根据主视图、俯视图和左视图想象立体图形的前面、上面和左侧面，然后综合起来考虑整体图形.【解答】(1)从三个方向看立体图形，视图都是矩形，可以想象这个立体图形是长方体，如图(1)所示.(2)从正面、侧面看立体图形，视图都是等腰三角形；从上面看，视图是圆；可以想象这个立体图形是圆锥，如图(2)所示.【点拨】由三视图想象出几何体后，再回过头来考虑一下该几何体的三视图是否与题目给出的相符.【跟踪训练1】(《名校课堂》29.2第2课时习题)如图是某个几何体的三视图，则该几何体的形状是(D)A.长方体B.圆锥C.圆柱D.三棱柱例2(教材P98例4变式)如图是一个几何体的三视图，则该几何体是(C)A B C D【点拨】(1)观察三视图，看其可分解为哪些简单几何体的三视图；(2)想象出各简单几何体；(3)根据三视图反映的位置关系组合简单几何体便得物体原形；(4)可对想象出的物体作三视图检验正误.注意虚线与实线的区别.【跟踪训练2】(《名校课堂》29.2第2课时习题)一个几何体的三视图如图所示，那么这个几何体是(D)A B C D04巩固训练1.一个几何体的三视图如图所示，则这个几何体是(B)A.三棱锥B.三棱柱C.圆柱D.长方体2.如图是某个几何体的三视图，则该几何体是(A)A.长方体B.三棱柱C.圆柱D.圆台3.如图是一个几何体的三视图，则此三视图所对应的直观图是(B)A B C D4.已知一个几何体的三视图如图所示，想象出这个几何体.解：根据三视图想象出的几何体是一个长方体上面正中部竖立一个小圆柱体，如图.05课堂小结学生试述：这节课你学到了些什么？第3课时 由三视图确定几何体的表面积或体积01 教学目标能根据几何体的三视图求几何体的侧面积、表面积、体积等，进而解决实际生活中的面积、体积方面的用料问题.02 预习反馈阅读教材P99～100，完成下列问题.1.圆锥沿它的一条母线剪开的侧面展开图是扇形.2.圆柱沿它的一条母线剪开的侧面展开图是矩形.3.正方体、长方体的六个面展开的平面图的面积等于它的表面积.(填“大于”“小于”或“等于”)4.如图是一个几何体的三视图，则这个几何体是(B)A.正方体B.长方体C.三棱柱D.三棱锥 5.如下左图是一个长方体包装盒，则它的平面展开图是(A)A B C D03 名校讲坛例 (教材P99例5变式)根据如图所示的三视图求几何体的表面积，并画出物体的展开图.【解答】 由三视图可知，该几何体由上部分是底面直径为10，高为5的圆锥和下部分是底面直径为10，高为20的圆柱组成.则圆锥，圆柱底面半径为r ＝5. 由勾股定理，得圆锥母线长R ＝5 2. S 圆锥侧面积＝12lR ＝12×10π×52＝252π.∴S 表面积＝π×52＋10π×20＋252π＝25π＋200π＋252π ＝225π＋252π ＝(225＋252)π.该物体的展开图如图所示.【点拨】 由物体三视图求它的表面积： (1)由三视图想象出物体的形状；(2)画出物体的展开图；(3)根据几何体的表面积计算公式求表面积. 由展开图确定三视图：(1)由表面展开图确定物体的形状； (2)画出物体的三视图；(3)图或题中所给数据的合理转化.【跟踪训练】 (《名校课堂》29.2第3课时习题)一个几何体的三视图如图所示，它的俯视图为菱形.请写出该几何体的形状，并根据图中所给的数据求出它的侧面积.解：该几何体的形状是直四棱柱.由三视图知，棱柱底面菱形的对角线长分别为4 cm ，3 cm. ∴菱形的边长为（32）2＋（42）2＝52(cm)， 棱柱的侧面积为52×8×4＝80(cm 2).04 巩固训练1.一个几何体的三视图如下：其中主视图都是腰长为4、底边为2的等腰三角形，则这个几何体的侧面展开图的面积为(C)A.2πB.12π C.4π D.8π2.长方体的主视图与俯视图如图所示，则这个长方体的体积是(C)A.52B.32C.24D.93.如图是一个几何体的三视图(含有数据)，则这个几何体的展开图侧面积等于(A)A.2πB.12π C.4 D.24.如图是一个立体图形的三视图，请写出这个立体图形的名称，并计算这个立体图形的体积.(结果保留π)解：这个立体图形为圆柱，其中高是10，底面圆的半径为5，所以体积为π×52×10＝250π.05课堂小结1.由三视图求几何体的表面积和体积，可首先根据三视图想象出几何体，然后进行几何体的相关计算.2.利用几何体的表面展开图可以计算几何体的表面积以确定实际生产中的用料问题，还可以解决一些最优化问题，可以起到化曲折为平直的作用；用到“空间问题平面化”的数学思想.。

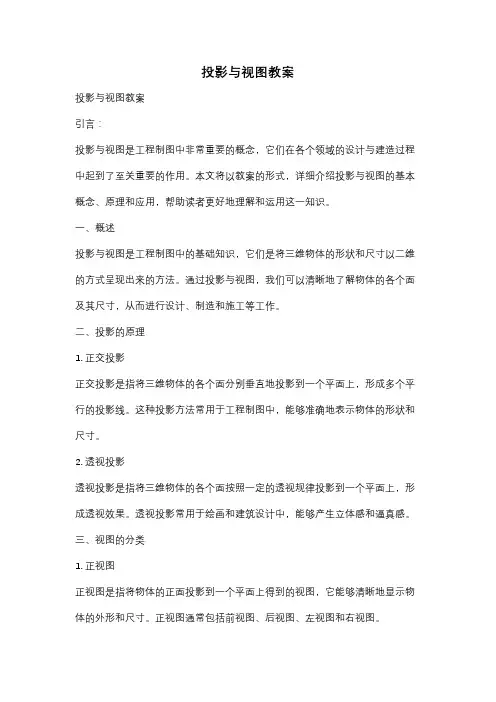

投影与视图教案投影与视图教案引言：投影与视图是工程制图中非常重要的概念，它们在各个领域的设计与建造过程中起到了至关重要的作用。

本文将以教案的形式，详细介绍投影与视图的基本概念、原理和应用，帮助读者更好地理解和运用这一知识。

一、概述投影与视图是工程制图中的基础知识，它们是将三维物体的形状和尺寸以二维的方式呈现出来的方法。

通过投影与视图，我们可以清晰地了解物体的各个面及其尺寸，从而进行设计、制造和施工等工作。

二、投影的原理1. 正交投影正交投影是指将三维物体的各个面分别垂直地投影到一个平面上，形成多个平行的投影线。

这种投影方法常用于工程制图中，能够准确地表示物体的形状和尺寸。

2. 透视投影透视投影是指将三维物体的各个面按照一定的透视规律投影到一个平面上，形成透视效果。

透视投影常用于绘画和建筑设计中，能够产生立体感和逼真感。

三、视图的分类1. 正视图正视图是指将物体的正面投影到一个平面上得到的视图，它能够清晰地显示物体的外形和尺寸。

正视图通常包括前视图、后视图、左视图和右视图。

2. 俯视图俯视图是指将物体的顶面投影到一个平面上得到的视图，它能够显示物体的顶部结构和尺寸。

3. 剖视图剖视图是指将物体沿着某个平面进行切割，然后将切割面的投影呈现出来的视图。

剖视图能够展示物体的内部结构和细节。

四、投影与视图的应用1. 工程制图在工程制图中，投影与视图是非常重要的工具。

通过正交投影和透视投影，工程师可以准确地了解物体的形状和尺寸，从而进行设计和制造。

2. 建筑设计在建筑设计中，视图的绘制是非常重要的一环。

通过绘制正视图、俯视图和剖视图，建筑师可以清楚地了解建筑物的外形、内部结构和空间布局，从而进行设计和施工。

3. 产品设计在产品设计中，投影与视图也起到了重要的作用。

通过绘制正视图和剖视图，设计师可以详细地了解产品的外形和内部结构，从而进行设计和制造。

五、总结投影与视图是工程制图中的基础知识，它们在各个领域的设计与建造过程中起到了至关重要的作用。

数学北师大版九年级上册第五章投影与视图：《视图》教案第1课时（含答案）第五章投影与视图5.2 视图第1课时一、教学目标1．了解视图及主视图、左视图、俯视图的概念．2．会画圆柱、圆锥、球的三种视图，并能判定简单物体的视图．3．经历有关视图的观察、操作、分析、抽象、概括、想象、推理、交流等过程，进一步积累数学活动经验，增强动手实践能力，发展空间观念．二、教学重点及难点重点：从投影的角度加深对三视图的理解，会画简单几何体的三视图．难点：对三视图的理解．三、教学用具多媒体课件、直尺或三角板．四、相关资源《三视图》微课.五、教学过程【情境引入】横看成岭侧成峰，远近高低各不同；不识庐山真面目，只缘身在此山中.这首诗正是诗人从不同方向看同一物体看到了不同的景观，我们这节课也学着诗人的眼光从不同方向看同一物体，一起来看看我们会有哪些新发现.设计意图：通过熟悉的诗引出课题，能够激发学生的学习兴趣，也能很好地反映本节课的主题．【探究新知】想一想如图，假设有一束平行光线从正面投射到图中的物体上，你能想象出它在这束平行光线下的正投影吗？把你想象的正投影画出来，并与同伴交流．如果平行光线从左面投射到图中的物体上，情况又如何？如果平行光线从上面投射到图中的物体上呢？师生活动：教师出示问题，学生思考、讨论，教师先讲解一些概念，然后引导学生完成本题．教师讲解：用正投影的方法绘制的物体在投影面上的图形，称为物体的视图．在实际生活和工程中，人们常常从正面、左面和上面三个不同方向观察一个物体，分别得到这个物体的三个视图，这样大体上就把一个物体的形状特征用平面图形表示出来了．通常我们把从正面得到的视图叫做主视图，从左面得到的视图叫做左视图，从上面得到的视图叫做俯视图．解：上图所示的物体的主视图、左视图和俯视图分别是：设计意图：在学生思考、讨论的基础上，引入视图和三种视图的概念．议一议（1）下图中物体的形状分别可以看成什么样的几何体？（2）在下图中分别找出上述几何体的主视图．（3）上述各物体的左视图是什么？俯视图呢？师生活动：教师出示问题，学生思考、讨论，最后得出答案．答：（1）（甲）物体可以看成圆柱；（乙）物体可以看成圆锥；（丙）物体可以看成球．（2）圆柱的主视图是图（A），圆锥的主视图是图（E）,球的主视图是图（C）．（3）（甲）（乙）（丙）三物体的三种视图如下：设计意图：首先让学生经历把实物抽象成几何体的过程，然后通过辨认找出主视图，在此基础上让学生动手画出它们的左视图和俯视图，从而经历由圆柱、圆锥和球到其三种视图的转化过程，发展学生的空间观念．【典例精析】例下图是一个蒙古包的照片，小明认为这个蒙古包可以看成下图右边所示的几何体，你能帮小明画出这个几何体的三种视图吗？师生活动：教师出示问题，学生思考、讨论、动手画图．解：这个几何体的主视图、左视图和俯视图如下图所示．设计意图：一方面使学生巩固对圆锥、圆柱三种视图的认识，另一方面也使学生初步认识简单组合体的三种视图．【课堂练习】1．将两个圆盘、一个茶叶桶、一个皮球和一个蒙古包模型按如图所示的方式摆放在一起。

人教版九年级数学下册《第二十九章投影与视图》教案一. 教材分析《人教版九年级数学下册》第二十九章《投影与视图》是学生在学习了平面几何、立体几何的基础上，进一步研究三视图、投影等知识。

这一章节的内容既巩固了学生以前所学的几何知识，又为后续的立体几何学习打下基础。

本章主要包括以下几个知识点：1.投影的概念和分类2.正投影和斜投影3.视图的概念和分类4.一视图、二视图、三视图的画法5.几何体的三视图二. 学情分析学生在学习本章内容前，已经掌握了平面几何的基本知识，对几何图形的认知有一定的基础。

但投影与视图的概念对于他们来说比较抽象，需要通过具体的实例和实践活动来理解和掌握。

另外，学生对于空间想象能力的培养还不够，需要在教学过程中加强训练。

三. 教学目标1.让学生理解投影的概念，掌握正投影和斜投影的性质。

2.让学生掌握视图的分类，学会画一视图、二视图、三视图。

3.培养学生空间想象能力，提高他们解决实际问题的能力。

四. 教学重难点1.投影的概念和分类2.正投影和斜投影的性质3.视图的画法4.空间想象能力的培养五. 教学方法1.采用直观演示法，通过实物和模型展示投影与视图的概念和性质。

2.采用实践操作法，让学生动手画一视图、二视图、三视图，培养空间想象能力。

3.采用问题驱动法，引导学生思考和探讨，提高他们解决问题的能力。

六. 教学准备1.准备投影仪、实物、模型等教学道具。

2.准备相关的练习题和测试题。

3.准备黑板和粉笔。

七. 教学过程1. 导入（5分钟）教师通过展示实物和模型，引导学生观察和思考，让学生初步认识投影和视图的概念。

2. 呈现（10分钟）教师通过投影仪展示PPT，详细讲解投影的分类、正投影和斜投影的性质，以及视图的分类和画法。

3. 操练（10分钟）学生分组进行实践活动，每组选择一个几何体，分别画出它的三视图。

教师巡回指导，解答学生疑问。

4. 巩固（10分钟）教师出示一些练习题，让学生独立完成，检查他们对于投影与视图知识的掌握程度。

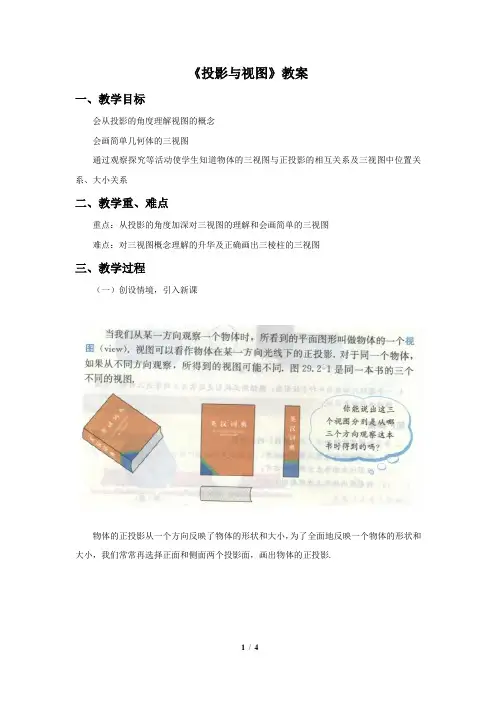

《投影与视图》教案一、教学目标会从投影的角度理解视图的概念会画简单几何体的三视图通过观察探究等活动使学生知道物体的三视图与正投影的相互关系及三视图中位置关系、大小关系二、教学重、难点重点：从投影的角度加深对三视图的理解和会画简单的三视图难点：对三视图概念理解的升华及正确画出三棱柱的三视图三、教学过程（一）创设情境，引入新课物体的正投影从一个方向反映了物体的形状和大小，为了全面地反映一个物体的形状和大小，我们常常再选择正面和侧面两个投影面，画出物体的正投影.如图(1)，我们用三个互相垂直的平面作为投影面，其中正对着我们的叫做正面，正面下方的叫做水平面，右边的叫做侧面.一个物体(例如一个长方体)在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图，在水平面内得到的由上向下观察物体的视图，叫做俯视图;在侧面内得到由左向右观察物体的视图，叫做左视图.如图(2)，将三个投影面展开在一个平面内，得到这一物体的一张三视图(由主视图，俯视图和左视图组成).三视图中的各视图，分别从不同方面表示物体，三者合起来就能够较全面地反映物体的形状.三视图中，主视图与俯视图表示同一物体的长，主视图与左视图表示同一物体的高.左视图与俯视图表示同一物体的宽，因此三个视图的大小是互相联系的.画三视图时.三个视图要放在正确的位置.并且使主视图与俯视图的长对正，主视图与左视图的高平齐.左视图与俯视图的宽相等通过以上的学习，你有什么发现？物体的三视图实际上是物体在三个不同方向的正投影.正投影面上的正投影就是主视图，水平投影面上的正投影就是俯视图，侧投影面上的正投影就是左视图.（二）应用新知例1 画出下图所示的一些基本几何体的三视图.分析:画这些基本几何体的三视图时，要注意从三个方面观察它们.具体画法为:1.确定主视图的位置，画出主视图;2.在主视图正下方画出俯视图，注意与主视图“长对正”.3.在主视图正右方画出左视图.注意与主视图“高平齐”，与俯视图“宽相等”.解：略（课本）例2画出如图所示的支架(一种小零件)的三视图.分析:支架的形状，由两个大小不等的长方体构成的组合体.画三视四时要注意这两个长方体的上下、前后位置关系. 图29.2-6解:如图29.2-7是支架的三视图图29.2-7例（补充）右图是一根钢管的直观图，画出它的三视图分析.钢管有内外壁，从一定角度看它时，看不见内壁.为全面地反映立体图形的形状，画图时规定：看得见部分的轮廓线画成实线.因被其他那分遮挡而看不见部分的轮廓线画成虚线.解.图如下图是钢管的三视图，其中的虚线表示钢管的内壁.练习：你能画出下图1中几何体的三视图吗小明画出了它们的三种视图(图2),他画的对吗请你判断一下.四、小结1、画一个立体图形的三视图时要考虑从某一个方向看物体获得的平面图形的形状和大小，不要受到该方向的物体结构的干扰.2、在画三视图时，三个三视图不要随意乱放，应做到俯视图在主视图的下方，左视图在主视图的右边，三个视图之间保持：长对正，高平齐，宽相等.五、作业：P97练习P101 习题29.2 1、2、3。

第二十九章投影与视图投影第1课时平行投影与中心投影教学目标【知识与技能】1.经历实践探索，了解投影、平行投影和中心投影的概念；2.了解平行投影和中心投影的区别.【过程与方法】经历观察、思考的过程，感受生活中的投影广泛存在着，从中体会平行投影与中心投影的联系和区别.【情感态度】使学生学会关注生活中有关投影的数学问题，提高数学应用意识.【教学重点】掌握投影的含义，体会中心投影与平行投影的联系和区别.【教学难点】中心投影与平行投影的联系与区别.教学过程一、情境导入，初步认识物体在日光或灯光的照射下，会在地面、墙壁等处形成影子.请观察下面三幅图片，感受日常生活中的一些投影现象，并引入教材练习以加深理解.二、思考探究，获取新知一般地，用光线照射物体，在某个平面(地面、墙壁等)上得到的影子叫做物体的投影，照射光线叫做投影线，投影所在的平面叫做投影面.有时光线是一组互相平行的射线，如太阳光或探照灯光的一束光中的光线.由平行光线形成的投影是平行投影，例如物体在太阳光的照射下形成的影子（简称日影）就是平行投影.由同一点（点光源）发出的光线形成的投影叫做中心投影，如物体在灯泡发出的光照射下形成影子就是中心投影.如图所示的是三角尺在灯光（点光源）下的投影.由此可以看出点光源下物体的投影是物体的放大图形，这两个图形是位似图形.【思考】如何判断一个物体的投影是平行投影还是中心投影呢？【教学说明】学生间相互交流，进一步体验平行投影和中心投影的关系.【归纳结论】如果投影与物体的对应点连线互相平行，则此时的投影是平行投影，如果对应点的连线交于一点，则此时的投影为中心投影.三、典例精析，掌握新知(2) 当乙木杆移动到什么位置时，其影子刚好不落在墙上？（3）在(2)的情况下，如果测得甲、乙木杆的影子长分别为和1m，那么你能求出甲木杆的高度吗?例2 请举出生活中的投影现象，说说它们是平行投影还是中心投影？【教学说明】本环节的两个问题都可让学生自主探究或相互交流.教师巡视指导，听取学生的观点,加深对知识的理解.四、师生互动，课堂小结通过这节课的学习你有哪些收获？你还有什么疑问？【教学说明】师生共同回顾本节知识，在相互交流中巩固新知.当堂测评2. 下面属于中心投影的是 ( )A. 太阳光下的树影B. 皮影戏C. 月光下房屋的影子D. 海上日出3. 晚上，人在马路上走过一盏路灯的过程中，其影子长度的变化情况是( )A. 先变短后变长B. 先变长后变短C. 逐渐变短D. 逐渐变长4. 小玲和小芳两人身高相同，两人站在灯光下的不同位置，已知小玲的影子比小芳的影子长，则可以判定小芳离灯光较______.（填“远”或“近”） .5.小亮在上午8时、9时30分、10时、12时四次到室外的阳光下观察广场的旗杆随太阳转动的情况，无意之中，他发现这四个时刻广场的旗杆在地面上的影子的长度各不相同，那么影子最长的时刻为-----综合应用：如图，路灯（P点）距地面8米，身高米的小明从距路灯的底部（O点）20米的A点沿OA所在的直线行走14米到B点时，影子的长度是变长了还是变短了？变长或变短了多少米？教学反思本课时通过引入具体情境，让学生感受平行投影与中心投影的特征，进而探讨中心投影与平行投影的区别与联系，这进一步发展了学生的抽象概括能力.。

投影与视图教案投影与视图教案一、教学目标1.了解投影与视图的基本概念和用途。

2.掌握正交投影的方法和技巧。

3.能够正确绘制物体在不同视图中的投影。

二、教学重点1.正交投影的方法和技巧。

2.绘制物体在不同视图中的投影。

三、教学难点1.理解正交投影的原理。

2.掌握绘制物体在不同视图中的投影的技巧。

四、教学过程1.导入（5分钟）教师简要介绍投影和视图的概念，并引发学生对物体投影和视图的思考。

2.知识讲解（15分钟）（1）投影的概念和用途。

（2）视图的概念和种类。

3.示范与讲解（15分钟）（1）正交投影的方法和技巧。

（2）物体在不同视图中的投影绘制方法。

4.练习与巩固（15分钟）学生进行正交投影和视图绘制的练习。

（1）绘制物体在正面视图中的投影。

（2）绘制物体在侧面视图中的投影。

（3）绘制物体在俯视图中的投影。

5.拓展与应用（10分钟）学生尝试绘制物体在不同视图中的复杂投影，并与同学交流和比较。

教师引导学生进行思考和探索，培养学生的创造力和独立解决问题的能力。

6.总结与评价（10分钟）教师对学生的学习情况进行总结评价，提出必要的改进意见。

五、教学资源1.教科书和教学参考资料。

2.投影仪和白板等教学设备。

六、教学手段1.讲授与示范相结合。

2.练习与巩固相结合。

3.拓展与应用相结合。

4.个别指导和小组合作相结合。

七、教学评价1.观察学生对于投影与视图的理解与应用情况。

2.提出问题进行学生的回答和讨论。

3.布置作业，检查学生的掌握程度。

八、教学反思针对学生的不同水平和掌握情况，灵活调整教学内容和方法，注重培养学生的应用能力和创新思维。

第四章投影和视图单元教案第一节教学目标。

1. 了解投影和视图的概念和基本原理。

2. 掌握投影和视图的绘制方法。

3. 理解不同视图之间的关系。

4. 能够应用投影和视图的知识解决实际问题。

第二节教学重点和难点。

1. 投影和视图的概念和基本原理。

2. 投影和视图的绘制方法。

3. 不同视图之间的关系。

第三节教学内容。

1. 投影和视图的概念和基本原理。

1.1 投影的概念。

投影是指将三维空间中的物体投射到二维平面上的过程。

在工程制图中，常用投影的方法来表示物体的形状和尺寸。

1.2 视图的概念。

视图是指从不同方向观察物体所得到的投影。

常用的视图有主视图、俯视图和侧视图等。

1.3 投影和视图的基本原理。

投影和视图的绘制是基于投影的原理，通过投影将物体的形状和尺寸投射到平面上，再根据需要绘制不同的视图。

2. 投影和视图的绘制方法。

2.1 正投影和斜投影。

正投影是指投影线垂直于投影面的投影方法，斜投影是指投影线与投影面不垂直的投影方法。

在工程制图中常用正投影来表示物体的形状和尺寸。

2.2 视图的选择和布置。

在进行投影和视图的绘制时，需要根据物体的形状和尺寸选择合适的视图，并合理布置在图纸上。

3. 不同视图之间的关系。

3.1 主视图、俯视图和侧视图的关系。

主视图是指从正面观察物体所得到的视图，俯视图是指从上方观察物体所得到的视图，侧视图是指从侧面观察物体所得到的视图。

这三个视图之间具有一定的关系，可以通过它们来全面地了解物体的形状和尺寸。

第四节教学过程。

1. 投影和视图的概念和基本原理。

1.1 通过实物或图片等形式，让学生了解投影和视图的概念和基本原理。

1.2 讲解投影和视图的基本原理，引导学生理解投影和视图的绘制方法。

2. 投影和视图的绘制方法。

2.1 展示正投影和斜投影的绘制方法，让学生掌握投影的基本技巧。

2.2 给学生提供一些实例，让他们在老师的指导下进行投影和视图的绘制。

3. 不同视图之间的关系。

3.1 通过实例讲解主视图、俯视图和侧视图之间的关系，引导学生理解不同视图之间的联系。

第五章投影与视图1投影第1课时灯光与影子1．了解投影和中心投影的概念，体会灯光下物体的影子在生活中的运用．2．能根据灯光来辨别物体的影子，初步进行中心投影条件下物体与其投影之间的相互转化．重点了解中心投影的概念．难点利用中心投影解决问题．一、情境导入教师：在日常生活中，我们可以看到各种各样的影子．比如，太阳光照射在窗框、长椅等物体上时，会在墙壁或地面上留下影子；而皮影和手影都是在灯光照射下形成的影子．要求学生在灯光下做不同的手势，观察映射到屏幕上的表象．引导学生得出：物体在光线的照射下，会在地面或其他平面上留下它的影子，这就是投影现象，影子所在的平面称为投影面．二、探究新知1．学生活动：取一些长短不等的小棒和三角形、矩形纸片，用手电筒(或台灯)等去照射这些小棒和纸片，观察它们的影子．引导学生思考：(1)固定手电筒(或台灯)，改变小棒或纸片的摆放位置和方向，它们的影子分别发生了什么变化？(2)固定小棒和纸片，改变手电筒(或台灯)的摆放位置和方向，它们的影子发生了什么变化？学生小组合作交流后给出答案，教师点评，引导学生得出：从一个点(点光源)发出的光线所形成的投影称为中心投影．教师进一步讲解中心投影的性质：(1)光源、物体边缘上的点以及它在影子上的对应点在同一条直线上，根据同一灯光下两个不同物体及它们的影子，可以确定灯(点光源)所在的位置；(2)若物体相对于光源的方向改变，则该物体的影子的方向也发生变化，但光源、物体的影子始终分居在物体的两侧．2．课件出示：(1)下列现象属于中心投影的有()①小孔成像；②皮影戏；③手影；④放电影．A．1个B．2个C．3个D．4个(2)小华自制了一个简易的幻灯机，其工作情况如图所示，幻灯片与屏幕平行，光源到幻灯片的距离是30 cm，幻灯片到屏幕的距离是1.5 m，幻灯片上小树的高度是10 cm，则屏幕上小树的高度是()A．50 cm B．60 cmC．500 cm D．600 cm学生思考完成后举手回答，教师点评，提问：通过上面的学习，你能总结出中心投影的特点吗？引导学生总结归纳出中心投影的三个特点：(1)等高物体垂直地面放置：离点光源越近，影子越短；离点光源越远，影子越长．(2)等长物体平行地面放置：离点光源越近，影子越长；离点光源越远，影子越短，但不会小于物体本身的长度．(3)点光源、物体边缘的点以及其在物体的影子上的对应点在同一条直线上．三、举例分析例(课件出示教材第126页例1)学生独立完成后给出答案，教师点评，并进一步讲解确定中心投影的光源位置的方法：根据点光源、物体边缘上的点以及它在影子上的对应点在同一条直线上，知道其中两个点，就可确定第三个点的位置，先找物体上两点及其在影子上的对应点，再分别过物体上的点及其在影子上的对应点画直线，两条直线的交点即为光源所在的位置．四、练习巩固1．教材第126页“议一议”．2．教材第127页“随堂练习”第1，2题．五、小结1．通过本节课的学习，你有什么收获？2．中心投影的概念及特点分别是什么？3．说说确定中心投影的光源位置的方法．六、课外作业教材第128～129页习题5.1第1～3题．本节课的内容是灯光与影子．在教学过程中，让学生通过实践、观察、探索了解中心投影的含义，体会灯光下物体的影子在生活中的应用，感悟灯光与影子在现实生活中的应用价值．通过观察、想象，能根据灯光来辨别物体的影子，初步进行中心投影条件下物体与其投影之间的相互转化．在课堂上，以学生为主，教师引导学生探讨新知识，提高学生的分析能力，调动学生的学习积极性．第2课时太阳光与影子1．理解平行投影与正投影的含义，能够确定物体在太阳光下的影子．2．理解不同时刻物体在太阳光下形成的影子的大小和方向是不同的．重点理解平行投影与正投影的含义，能够确定物体在太阳光下的影子．难点理解不同时刻物体在太阳光下形成的影子的大小和方向是不同的．一、复习导入1．下图是两棵小树在同一时刻的影子，请在图中画出形成树影的光线．它是太阳的光线还是灯光的光线？它是太阳的光线，因为两棵树的顶端及其影子的顶端的两线相交于一点．2．下图的影子是在太阳光下形成的还是在灯光下形成的？画出同一时刻旗杆的影子(用线段表示)，并与同伴交流这样做的理由．学生小组讨论交流，教师点评．教师：本节课我们就来研究“太阳光与影子”．二、探究新知1．平行投影(1)学生活动：取若干长短不等的小棒及三角形、矩形纸片，观察它们在太阳光下的影子．引导学生思考：①固定投影面，改变小棒或纸片的摆放位置和方向，它们的影子分别发生了什么变化？②固定小棒或纸片，改变投影面的摆放位置和方向，它们的影子分别发生了什么变化？学生操作、观察、探索后回答问题，教师引导学生得出：太阳光线可以看成平行光线，平行光线所形成的投影称为平行投影．注意：①平行投影中对应点的连线是相互平行的；②物体与投影的对应点的连线是相互平行的就说明是平行投影；③物体在不同时刻的太阳光下，不仅影子的大小在变，而且影子的方向也在改变．就我们生活的北半球而言，上午的影子的方向是由西向北变化，影子越来越短；下午的影子方向由北向东变化，影子越来越长．(2)课件出示：这三幅图是我国北方某地某天上午不同时刻的同一位置拍摄的．①在三个不同时刻，同一棵树的影子长度不同，请将它们按拍摄的先后顺序进行排列，并说明你的理由．②在同一时刻，两棵树影子的长度与它们的高度之间有什么关系？与同伴进行交流．学生观察、交流，得出结论：在同一时刻，两棵树的影子的长度与它们的高度成比例．教师进一步讲解平行投影的特点：①等高的物体垂直于地面放置时，在同一时刻的太阳光下，它们的影子一样长；②等长的物体平行于地面放置时，在太阳光下，它们的影子一样长，且等于物体本身的长度；③在太阳光下，不同时刻，同一地点，同一物体的影子的长度可能不同；④在太阳光下，同一时刻，同一地点，以同样的方式放置不同的物体，影子的长度与物体的长度成正比．2．正投影教师：平行光线与投影面垂直，这种投影称为正投影．如图所示：强调：(1)正投影是特殊的平行投影，它不可能是中心投影；(2)正投影中强调的是光线与投影面之间的关系，与物体的位置无关；(3)物体的正投影的形状、大小与物体相对于投影面的位置有关，它分物体与投影面平行、倾斜、垂直三种情况．三、举例分析例1小乐用一块矩形硬纸板在阳光下做投影试验，通过观察，发现这块矩形硬纸板在平整的地面上不可能出现的投影是()A．三角形B．线段C．矩形D．平行四边形分析：将矩形硬纸的板面与投影线平行时，形成的影子为线段；将矩形硬纸板与地面平行放置时，形成的影子为矩形；将矩形硬纸板倾斜放置形成的影子为平行四边形．例2(课件出示教材第130页例2)学生完成后给出答案，教师点评并引导学生得出画物体的平行投影的方法：先根据物体的投影确定光线，然后利用两个物体的顶端和各自影子的顶端的连线是一组平行线，过物体顶端作平行线与地面相交，从而确定其影子．四、练习巩固1．教材第131页“做一做”．2．教材第132页“随堂练习”．五、小结1．通过本节课的学习，你有什么收获？2．平行投影的概念及其特点分别是什么？3．画物体平行投影的方法是什么？4．什么是正投影？六、课外作业教材第132～133页习题5.2第1～4题．太阳光与影子是日常生活中的常见现象，学生在其他课程的学习中已经积累了物体在太阳光下形成的影子的有关知识．而本节课是在学生学习了投影和中心投影这两个概念后，再一次给出了平行投影和正投影的概念．本节课的目的在于让学生通过众多实例进一步讨论物体在太阳光下所形成的影子的大小、形状、方向等几何知识．相比于灯光与影子，本节课的内容难度要大一些．仅仅依靠学生的想象力，还无法解决全部问题，因此本节课教师应利用课堂时间组织学生动手实践去体会太阳光与影子之间的关系．2视图1．会从投影的角度理解视图的概念，能说出基本几何体的三视图的形状．会画三棱柱、四棱柱的三视图．能根据几何体的俯视图画出其主视图和左视图．2．经历探索简单几何体及棱柱的三视图的过程，培养学生的空间想象能力及画图能力．3．经历由几何体的俯视图探索主视图和俯视图的过程，进一步发展学生的推理能力和空间感．重点掌握三视图的画法，能进行几何体和三视图之间的相互转化．难点几何体与三视图之间的相互转化．一、复习导入教师：什么是投影？什么是中心投影？什么是平行投影？什么是正投影？教师指名学生回答．二、探究新知1．主视图、俯视图、左视图的概念课件出示教材第134页图5－12，提出问题：(1)假设有一束平行光线从正面投射到图中的物体上，你能想象出它在这束平行光线下的正投影吗？把你想象的正投影画出来，并与同伴交流．(2)如果平行线光线从左面投射到图中的物体上，情况又如何？如果平行光线从上面投射到图中的物体上呢？学生独立画图，教师巡视指导，并讲解：用正投影的方法绘制的物体在投影面上的图形，叫做物体的视图．通常我们把从正面得到的视图叫做主视图，从左面得到的视图叫做左视图；从上面得到的视图叫做俯视图．(正视图、左视图、俯视图统称为三视图)2．主视图、左视图、俯视图的画法学生活动：请同学们拿出事先准备好的直三棱柱、直四棱柱，根据你所摆放的位置经过想象，再抽象出这两个直棱柱的主视图、左视图和俯视图．学生分四人小组，合作学习．观察、画图、交流，上台演示．教师：请你将抽象出来的三种视图画出来，并与同伴交流．指名同学在黑板上画出其中一个几何体的主视图、左视图和俯视图，完成后提出问题：你认为他画得对不对？谈谈你的看法．学生积极举手回答，发表自己的看法．教师：当你手中的两个直棱柱摆放的角度变化时，它们的三种视图是否会随之改变？试一试．学生动手操作演示，教师巡视．课件出示一个长方体，提出问题：请画出这个长方体的主视图、左视图、俯视图．学生独立完成后，教师课件演示：对几何体进行正投影得到三视图．教师：将水平面、侧面、正面展开到同一平面，观察得到三种视图有什么位置关系？教师引导学生得出三种视图的位置关系：主视图在图纸的左上方；左视图在主视图的右方；俯视图在主视图的下方．教师：三种视图大小有什么规律？引导学生发现三种视图的大小对应关系：主视图与俯视图长对正，主视图与左视图高平齐，左视图与俯视图宽相等．教师强调长、宽、高的概念：从正面观察几何体．长是几何体从左到右的距离，宽是几何体从前到后的距离，高是几何体从上到下的距离．3．根据几何体的三视图，描述物体的形状课件出示教材第141页图5－24，图5－25，提出问题：你能在图5－25中找出与之对应的几何体吗？学生独立完成后汇报答案，教师点评．课件出示教材第141页图5－26，提出问题：你能想象出相应几何体的形状吗？学生独立思考，并小组内交流．三、举例分析例(课件出示教材第138页例题)学生独立完成后，教师点评，并引导学生得出三视图画法的注意事项：(1)注意物体摆放的位置；(2)明确三种视图的形状；(3)明确三种视图的大小；(4)注意实线与虚线的用法．四、练习巩固1．教材第136页“随堂练习”第1，2题．2．教材第139页“随堂练习”第1，2题．3．教材第142页“随堂练习”第1，2题．五、小结1．通过本节课的学习，你有什么收获？2．什么是三视图？3．说说三视图的画法及注意事项．六、课外作业1．教材第137页习题5.3第1，2题．2．教材第140页习题5.4第1，2题．3．教材第143页习题5.5第3题．本节课的内容为视图，主要是通过对由实物抽象出几何体的过程，发展学生的空间想象能力．在教学过程中通过具体活动，积累学生的观察、想象物体投影的经验．在画实物的视图时，必须首先对实物进行合理的抽象，即把实物抽象成相应的几何体，在此基础上再画其视图．而且也会根据三视图描述几何体的形状．通过观察、操作、猜想、讨论、合作等活动，使学生体会到三视图中位置及各部分之间大小的对应关系，积累数学活动的经验．在应用数学解决生活中问题的过程中，品尝成功的喜悦，激发学生应用数学的热情．培养学生自主学习与合作学习相结合的学习方式，使学生体会从生活中发现数学．。

认识投影与视图教案教案标题：认识投影与视图教学目标：1. 理解投影与视图的概念及其在几何学和工程图纸中的应用。

2. 能够识别和绘制常见的投影与视图。

3. 培养学生观察和分析的能力，提高几何思维和空间想象能力。

教学准备：1. 教师准备：a. 熟悉投影与视图的概念和应用。

b. 准备投影与视图的示例和练习题。

c. 准备投影与视图的教学素材，如幻灯片或投影仪。

2. 学生准备：a. 准备几何工具，如直尺、铅笔和量角器。

b. 复习前面学过的几何知识。

教学步骤：引入（5分钟）：1. 引发学生对投影与视图的兴趣，提出问题：“你们知道什么是投影与视图吗？它们在哪些领域中有应用？”2. 让学生讨论并分享他们对投影与视图的理解和应用经验。

概念讲解（15分钟）：1. 通过幻灯片或投影仪展示投影与视图的定义和概念，并解释其在几何学和工程图纸中的重要性。

2. 介绍常见的投影与视图类型，如平面投影、正投影、侧视图等，并解释它们的特点和用途。

示例演示（15分钟）：1. 展示几个具体的实例，比如一个简单的立方体或圆柱体，演示如何绘制它们的投影与视图。

2. 详细解释每个步骤和技巧，引导学生理解和模仿。

练习与实践（20分钟）：1. 分发练习题，让学生根据给定的图形或描述，绘制其投影与视图。

2. 监督学生的练习过程，提供指导和帮助。

3. 鼓励学生相互合作，共同解决问题。

总结与反思（5分钟）：1. 总结投影与视图的重要性和应用。

2. 让学生回顾本节课所学内容，分享他们的收获和体会。

3. 解答学生提出的问题，澄清疑惑。

拓展活动：1. 鼓励学生在日常生活中观察和分析投影与视图的应用，如建筑物、家具等。

2. 提供更多的练习题和挑战性问题，以巩固和拓展学生的知识。

评估方式：1. 观察学生在课堂练习中的表现和参与程度。

2. 收集学生完成的练习题，检查其准确性和完整性。

3. 针对学生的问题和困难，进行个别辅导和指导。

教学反思：1. 教师应根据学生的实际情况和反馈，调整教学步骤和内容的难易程度。
