初三下册—投影与视图测试题(包含答案)

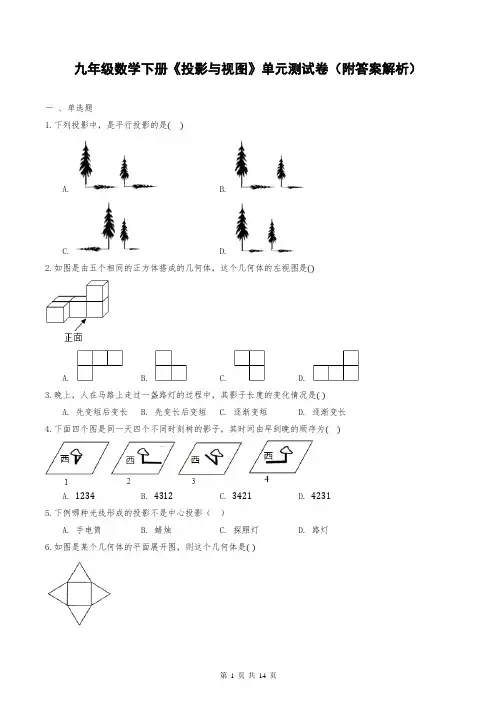

九年级数学下册《投影与视图》单元测试卷（附答案解析）一、单选题1.下列投影中，是平行投影的是()A. B.C. D.2.如图是由五个相同的正方体搭成的几何体，这个几何体的左视图是()A. B. C. D.3.晚上，人在马路上走过一盏路灯的过程中，其影子长度的变化情况是()A. 先变短后变长B. 先变长后变短C. 逐渐变短D. 逐渐变长4.下面四个图是同一天四个不同时刻树的影子，其时间由早到晚的顺序为()A. 1234B. 4312C. 3421D. 42315.下例哪种光线形成的投影不是中心投影（）A. 手电筒B. 蜡烛C. 探照灯D. 路灯6.如图是某个几何体的平面展开图，则这个几何体是()A. 长方体B. 三棱柱C. 四棱锥D. 三棱锥7.下列三角形中，不是等腰三角形的是()A. B.C. D.8.如图，一块含30°角的直角三角形木板ABC，将它的直角顶点C放置于直线上，点A，点B在直线l上的正投影分别是点P，点Q，若AB=20，BQ=6√3，则AB在直线l上的正投影的长是()A. 10√3B. 8√3C. 6+8√3D. 8+8√3二、填空题9.由若干边长相等的小正方体构成的几何体的主视图、左视图、俯视图如图所示：则构成这个几何体的小正方体有 ______个．10.由8个相同的小正方体组成的几何体如图1所示，拿掉 ______个小正方体后的几何体的主视图和左视图都是图2所示图形．11.几个相同的正方体叠合在一起，该组合体的主视图与俯视图如图所示，那么组合体中下正方体的个数最少有 ______个．12.从正面和上面看一个几何体的平面图形，如图所示．若这个几何体最多由n个小正方体组成，最少由m 个小正方体组成，则m+n=______.13.任意放置以下几何体：正方体、圆柱、圆锥、球体，则三视图都完全相同的几何体是____．14.写一个从正面、上面、左面看到的平面图形都完全相同的几何体：________．15.小华拿一个矩形木框在阳光下玩，矩形木框在地面上形成的投影可能是(填序号)．16.若一个几何体由若干个完全相同的小正方体构成，并且该几何体从正面和上面看到的形状图如图所示.则构成这个几何体的小正方体的个数最少是 ______ .三、解答题17.如图是一个几何体的三视图．(1)写出这个几何体的名称：______；(2)画出它的一种表面展开图；(3)若主视图的高为3cm，俯视图中三角形的边长都为2cm，求这个几何体的侧面积．18.如图是某几何体的三视图．(1)说出这个几何体的名称．(2)画出它的表面展开图．(3)求这个几何体的所有棱长的和、表面积及体积．19.如图的几何体是由大小相同的小立方块搭成，从上面看到的几何体的形状图如图所示，其中小正方形中的数字表示在该位置的小立方块的个数，请画出这个几何体从正面和左面看到的形状图．20.如图是由一些棱长都为1cm的小正方体组合成的简单几何体．(1)在网格中画出这个几何体的主视图、左视图和俯视图．(2)直接写出该几何体的表面积为 ______cm2；(3)若还有一些相同的小正方体，如果保持从上面看和从左面看到的图形不变，最多可以再添加 ______个小正方体，21.如图是由大小相同的小立方块搭成的几何体．请画出该几何体从正面、左面、上面观察所看到的几何体的形状图．22.如图是由几块小立方块搭成的几何体的主视图与左视图，这个几何体最多可能有几个小立方块？23.如图，是由一些相同的小正方体搭成的几何体从上面看得到的形状图，小正方形中的数字表示该位置的小正方体的个数．(1)请在方格中画出从正面看、从左面看得到的几何体的形状图；(2)若在这个几何体上再添加一些相同的小正方体，并保持这个几何体从正面看和从上面看得到的图形不变，那么最多可以再添加 ______个小正方体．参考答案和解析1.【答案】B;【解析】解：如图，只有B中的投影线是平行的，故选B．连接影子的顶端和树的顶端得到投影线，若投影线平行则为平行投影．该题考查了平行投影的知识，牢记平行投影的定义是解答该题的关键．2.【答案】B;【解析】解：从左边看，从左往右小正方形的个数依次为：2，1.左视图如下：故选：B.细心观察图中几何体中正方体摆放的位置，根据左视图是从左面看到的图形判定则可．此题主要考查了几何体的三种视图和学生的空间想象能力，视图中每一个闭合的线框都表示物体上的一个平面，而相连的两个闭合线框常不在一个平面上．3.【答案】A;【解析】解：人从马路边向一盏路灯下靠近时，光与地面的夹角越来越大，人在地面上留下的影子越来越短，当人到达路灯的下方时，人在地面上的影子变成一个圆点，当人再次远离路灯时，光线与地面的夹角越来越小，人在地面上留下的影子越来越长，所以人在走过一盏路灯的过程中，其影子的长度变化是先变短后变长．故选：A.光沿直线传播，当光遇到不透明的物体时将在物体的后方形成影子，影子的长短与光传播的方向有关．此题主要考查中心投影，由同一点(点光源)发出的光线形成的投影叫做中心投影．如物体在灯光的照射下形成的影子就是中心投影．4.【答案】B;【解析】解：时间由早到晚的顺序为4312．故选：B．由于太阳早上从东方升起，则早上树的影子向西；傍晚太阳在西边落下，此时树的影子向东，于是可判断四个时刻的时间顺序．该题考查了平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影．5.【答案】C;【解析】解：中心投影的光源为灯光，平行投影的光源为阳光与月光，在各选项中只有C选项得到的投影为平行投影，故选C．6.【答案】C;【解析】解：由图可知展开侧面为三角形，则该几何体为棱锥，再由底而为四边形，则可得此几何体为四棱锥．故选：C.由图可知展开侧面为三角形，则该几何体为棱锥，再由底而为四边形，则可得此几何体．此题主要考查的是几何体的展开图，熟记几何体的侧面、底面图形特征即可求解．7.【答案】A;【解析】解：A、由三角形的内角和为180°知：第三个角的大小为：180°−50°−35°=95°，∴A选项中的图形不是等腰三角形．故A选项符合题意；B、由三角形的内角和为180°知：第三个角的大小为：180°−90°−45°=45°，∴B选项中的图形是等腰三角形．故B选项不符合题意；C、由三角形的内角和为180°知：第三个角的大小为：180°−100°−40°=40°，∴C选项中的图形是等腰三角形．故C选项不符合题意；D、由图形中有两边长为5知：选项D中的图形是等腰三角形．故D选项不符合题意；故选：A.由三角形的内角和判定选项ABC中的三角形是否为等腰三角形，D选项由等腰三角形的定义判断．此题主要考查了三角形的内角和与等腰三角形的判定和定义．利用三角形的内角和为180°求出第三角是突破点．8.【答案】C;【解析】解：在Rt△ABC中，∠ABC=30°，AB=20，∴AC=12AB=10，BC=AB⋅cos30°=20×√32=10√3，在Rt△CBQ中，CQ=√CB2−BQ2=√(10√3)2−(6√3)2=8√3，∵∠CAP+∠ACP=90°，∠BCQ+∠ACP=90°，∴∠CAP=∠BCQ，∴Rt△ACP∽Rt△CBQ，∴CPBQ =ACBC，∴CP=√310√3=6，∴PQ=CP+CQ=6+8√3，即AB在直线l上的正投影的长是6+8√3，故选：C.根据30°角所对的直角边等于斜边的一半，可得AC=5，根据锐角三角函数可得BC的长，再根据勾股定理可得CQ的长；通过证明△ACP∽△CBQ，再根据相似三角形的性质可得CP的长，进而得出PQ的长．此题主要考查了平行投影，掌握相似三角形的判断与性质以及勾股定理是解答本题的关键．9.【答案】6;【解析】解：综合三视图可知，这个几何体的底层应该有2+1+1+1=5个小正方体，第二层应该有1个小正方体，因此组成这个几何体所用小正方体的个数是5+1=6个，故答案为：6.根据三视图，该几何体的主视图以及俯视图可确定该几何体共有两行三列，故可得出该几何体的小正方体的个数．此题主要考查由三视图判断几何体，关键是由主视图和左视图、俯视图可判断确定几何体的具体形状．10.【答案】3、4、5;【解析】解：根据题意，拿掉若干个小立方块后保证从正面和左面看到的图形如图2所示，所以最底下一层最少必须有2个小立方块，上面一层必须保留1个立方块，如图，故答案为：3，4、5.作图求出最底下一层最少必须有2个小立方块，上面一层必须保留1个立方块即可．此题主要考查了画三视图，根据立体图形得出其三视图是解题关键，注意三种视图的观察角度．11.【答案】8;【解析】解：第一层有1+2+3=6个正方体，第二层最少有2个正方体，所以这个几何体最少有6+2=8个正方体组成．故答案为：8.由所给视图可得此几何体有3列，3行，2层，分别找到第二层的最少个数，加上第一层的正方体的个数即为所求答案．本题意在考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．12.【答案】16;【解析】解：易得第一层有4个正方体，第二层最多有3个正方体，最少有2个正方体，第三层最多有2个正方体，最少有1个正方体，n=4+3+2=9，m=4+2+1=7，所以m+n=9+7=16.故答案为：16.主视图、俯视图是分别从物体正面、上面看所得到的图形．考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．13.【答案】正方体和球体;【解析】解：正方体主视图、俯视图、左视图都是正方形；圆柱主视图和左视图是矩形，俯视图是圆；圆锥主视图和左视图是等腰三角形，俯视图是圆；球体主视图、俯视图、左视图都是圆；因此三视图都完全相同的几何体是正方体和球体．故答案为：正方体和球体．14.【答案】正方体或球;【解析】【试题解析】这道题主要考查三视图的有关知识，注意三视图都相同的常见的几何体有球和正方体．找到从物体正面、左面和上面看得到的图形全等的几何体即可．解：正方体从正面看，左面看，上面看到的平面图形为全等的正方形；球从正面看，左面看，上面看到的平面图形为全等的圆，∴这个几何体可能是正方体或球．故答案为正方体或球．15.【答案】②③④;【解析】该题考查平行投影，关键是根据在不同时刻，同一物体的影子的方向和大小可能不同，不同时刻物体在太阳光下的影子的大小在变，方向也在改变，依此进行分析．解：矩形木框在地面上形成的投影应该是矩形或平行四边形或一条线段，即相对的边平行或重合，故①不可能，即不会是梯形，故答案为②③④．16.【答案】5;【解析】解：综合主视图和左视图，这个几何体的底层有4个小正方体，第二层最少有1个，因此搭成这样的一个几何体至少需要小正方体木块的个数为：4+1=5个．故答案为5.易得这个几何体共有2层，由左视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．此题主要考查了几何体的三视图，考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．17.【答案】三棱柱;【解析】解：(1)几何体的名称是三棱柱；故答案为：三棱柱；(2)表面展开图为：(3)3×6=18cm2，∴这个几何体的侧面积为18cm2.(1)根据三视图，即可解决问题；(2)画出正三棱柱的侧面展开图即可；(3)侧面展开图是矩形，求出矩形的面积即可．此题主要考查三视图、几何体的侧面展开图等知识，解答该题的关键是理解三视图、看懂三视图，属于中考常考题型．18.【答案】解：（1）这个几何体为三棱柱；（2）它的表面展开图如图所示；×√52−42×4+（3+4+5）×15=192（c m2）；（3）它的表面积为：2×12它的体积为：1×3×4×15=90（c m3）．;2【解析】(1)从三视图的主视图看这是一个矩形，而左视图是一个扁平的矩形，俯视图为一个三角形，故可知道这是一个三棱柱；(2)易得为一个长方形加两个三角形；(3)根据直三棱柱的表面积以及体积公式计算即可．此题主要考查由三视图确定几何体和求几何体的面积，体积等相关知识，考查学生的空间想象能力．19.【答案】解：从正面和从左面看到的这个几何体的形状图如图所示：;【解析】根据正面看，左面看的图形，根据各行、各列对应的立方体的个数进行画图．此题主要考查了作图−三视图的画法，把握“长对正，宽相等，高平齐”是画图的关键．20.【答案】52 2;【解析】解：(1)如图所示：(2)(4×2+3×2+5×2+2)×(1×1)=(8+6+10+2)×1=52×1=52(cm2).答：该几何体的表面积为52cm2.故答案为：52；(3)若使该几何体俯视图和左视图不变，可在从左数第1，2列前排小正方体上分别添加1，1个小正方体，1+1=2(个).答：最多可以再添加2个小正方体．故答案为：2.(1)主视图有3列，每列小正方数形数目分别为1，1，2；左视图有4列，每列小正方数形数目分别为2，1；俯视图有3列，每列小正方形数目分别为2，1，2；据此可画出图形；(2)将主视图、左视图、俯视图面积相加，再乘2，再加上2个小正方形的面积即可得解；(3)若使该几何体从上面看和从左面看到的图形不变，可在从左数第1，2列前排小正方体上分别添加1，1个小正方体．此题主要考查了画三视图，关键是掌握在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．21.【答案】解：三视图如图所示：;【解析】根据三视图的定义画出图形即可．考查了作图−三视图，用到的知识点为：三视图分为主视图、左视图、俯视图，分别是从物体正面、左面和上面看，所得到的图形；俯视图决定底层立方块的个数，易错点是由左视图得到其余层数里最多的立方块个数．22.【答案】解：∵由主视图可得组合几何体的底层有3列，由左视图可得该几何体有2行，∴最底层最多有3×2=6个正方体，主视图和左视图可得第2层最多有1+1=2个正方体，最上一层最多有1个正方体，∴组成该几何体的正方体最多有6+2+1=9个．;【解析】由主视图可得组合几何体的底层有3列，由左视图可得该几何体有2行，所以最底层最多有3×2=6个正方体，由主视图和左视图可得第2层最多有1+1=3个正方体，最上一层最多有1个正方体，相加可得组成组合几何体的正方体的个数．此题主要考查了由视图判断几何体；用到的知识点为：组合几何体最底层正方体的最多个数=行数×列数．23.【答案】3;【解析】解：(1)从正面看、从左面看得到的几何体的形状图如图所示：(2)若在这个几何体上再添加一些相同的小正方体，并保持这个几何体从正面看和从上面看得到的图形不变，那么最多可以再添加1+2=3个小正方体．故答案为：3.(1)观察图形可知，主视图有3列，每列小正方形数目分别为2，3，2；左视图有3列，每列小正方形数目分别为3，12.据此可画出图形；(2)根据俯视图的各个位置所摆放的小立方体的个数，在保持主视图，俯视图不变的情况下，添加小立方体，直至最多．此题主要考查作图−三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．。

初三数学投影与视图试题答案及解析1.由一些大小相同的小正方体搭成的几何体的主视图和左视图如图，则搭成该几何体的小正方体的个数最少是（）A．3B．4C．5D．6【答案】B【解析】根据左视图和主视图，这个几何体的底层最少有1+1+1=3个小正方体，第二层最少有1个小正方体，因此组成这个几何体的小正方体最少有3+1=4个．故选B．【考点】三视图2.如图，该几何体的左视图是（）A．B．C．D．【答案】D【解析】左视图有2列，从左往右依次有2，1个正方形，其左视图为：．【考点】简单组合体的三视图．3.如下左图是由五个小正方体搭成的几何体，它的左视图是（）【答案】A.【解析】从左面可看到从左往右2列小正方形的个数为：2，1，故选A．【考点】简单组合体的三视图．4.如图是由四个小正方体叠成的一个立体图形，那么它的左视图是（）【答案】D．【解析】从左面可看到第一列有2个正方形，第一列有一个正方形．故选D．【考点】简单组合体的三视图．5.一个长方体的三视图如图所示，若其俯视图为正方形，则这个长方体的高和底面边长分别为（）A．3，2B．2，2C．3，2D．2，3【答案】C【解析】设底面边长为x，则x2+x2=(2)2，解得x=2，即底面边长为2，根据图形，这个长方体的高是3，根据求出的底面边长是2．【考点】1.由三视图判断几何体；2.简单几何体的三视图．6.如图所示的几何体中，俯视图形状相同的是（）A．①④B．②④C．①②④D．②③④【答案】B.【解析】找到从上面看所得到的图形比较即可：①的俯视图是圆加中间一点；②的俯视图是一个圆；③的俯视图是一个圆环；④的俯视图是一个圆. 因此，俯视图形状相同的是②④. 故选B.【考点】简单几何体的三视图.7.如图是由相同的小正方体组成的几何体，它的俯视图为（）【答案】B【解析】根据几何体的三视图可知，主视图是从正面看到的图形，左视图是从左面看到的图形，俯视图是从上面看到的图形，由图可得它的为俯视图第二个，故选B【考点】几何体的三视图．8.如图所示的几何体是由一些小立方块搭成的，则这个几何体的俯视图是（）【答案】A【解析】从几何体上面看，是左边2个，右边1个正方形．故选A．【考点】简单组合体的三视图．9.一个几何体的三视图如图所示，则这个几何体是（）【答案】D．【解析】如图，俯视图为三角形，故可排除A、B．主视图以及左视图都是矩形，可排除C，故选D．【考点】由三视图判断几何体．10.下列四个水平放置的几何体中，三视图如右图所示的是()【答案】D【解析】三视图是指分别从物体的前面、左面、上面看到的平面图形．故选D.11.一个几何体的三视图如图所示，则这个几何体是()A．四棱锥B．四棱柱C．三棱锥D．三棱柱【答案】D【解析】根据主视图和左视图可以确定该物体是棱柱，根据俯视图可以确定该物体的底面是三角形，满足上述条件的只有三棱柱，故选D.12.如图所示零件的左视图是（）A. B. C. D.【答案】D．【解析】：零件的左视图是两个竖叠的矩形．中间有2条横着的虚线．故选D．【考点】三视图．13.如图是由五个相同的小正方体组成的几何体，则下列说法正确的是( )A．左视图面积最大B．左视图面积和主视图面积相等C．俯视图面积最小D．俯视图面积和主视图面积相等【答案】D．【解析】观察图形可知，几何体的主视图由4个正方形组成，俯视图由4个正方形组成，左视图由3个正方形组成，所以左视图的面积最小，俯视图面积和正视图面积相等．故选D．考点: 简单组合体的三视图．14.某几何体的三视图如下图所示,则该几何体可能为（）【答案】D．【解析】试题分析:由主视图和左视图可以得到该几何体是圆柱和小圆锥的复合体,由俯视图可以得到小圆锥位于圆柱的正中间．故选D．考点:三视图判断几何体．15.如图是由几个相同的小正方体搭成的几何体的三视图,则搭成这个几何体的小正方体的个数是（）A．4个B．5个C．6个D．7个【答案】A．【解析】根据给出的几何体,通过动手操作,观察可得答案为4,也可以根据画三视图的方法,发挥空间想象能力,直接想象出每个位置正方体的数目,再加上来．故选A．【考点】三视图．16.如图所示是小红在某天四个时刻看到一个棒及其影子的情况,那么她看到的先后顺序是．【答案】④③①②．【解析】根据平行投影中影子的变化规律：就北半球而言,从早晨到傍晚物体的指向是：西﹣西北﹣北﹣东北﹣东,影长由长变短,再变长．可知先后顺序是④③①②．故答案是④③①②．【考点】平行投影．17.如图下面几何体的左视图是A．B．C．D．【答案】B【解析】左视图即从物体左面看到的图形，从左面看易得三个竖直排列的长方形，且上下两个长方形的长大于高，比较小，中间的长方形的高大于长，比较大。

学校：__________ 姓名：__________ 班级：__________ 考号：__________一、选择题1．如图所示的几何体的主视图是（）A．B．C．D．2．一张矩形纸片在太阳光的照射下，在地面上的投影不可能是（）A．正方形B．平行四边形C．矩形D．等边三角形3．如图由5个相同的小正方体组成的-个立体图形，其俯视图是（）A．B．C．D．4．由m个相同的正方体组成一个立体图形，下面的图形分别是从正面和上面看它得到的平面图形，则m能取到的最大值是（）A．6 B．5 C．4 D．35．如图所示立体图形,从上面看到的图形是（）A．B．C．D．6．如图，把一个棱长为3的正方体的每个面等分成9个小正方形，然后沿每个面正中心的一个正方形向里挖空（相当于挖去7个小正方体），所得到的几何体的表面积是（）A．78 B．72 C．54 D．487．如图是小明一天看到的一根电线杆的影子的俯视图，按时间先后顺序排列正确的是( )A．(1)(2)(3)(4) B．(4)(3)(2)(1) C．(4)(3)(1)(2) D．(2)(3)(4)(1)8．下列四个几何体中，主视图是三角形的是（）A．B．C．D．9．如图所示，所给的三视图表示的几何体是（）A．圆锥B．四棱锥C．三棱锥D．三棱柱10．如图，将一个小球摆放在圆柱上底面的正中间，则该几何体的俯视图是()A．B．C．D．11．如图是一个由若干个相同的小正方体组成的几何体的三种形状图,则组成这个几何体的小正体的个数是( )A．7 B．8 C．9 D．1012．一个几何体由一些大小相同的小正方体组成，如图是它的主视图和左视图，那么组成该几何体所需小正方体的个数最少为()A．4 B．5C．6 D．713．如图,是一块带有圆形空洞和正方形空洞(圆面直径与正方形边长相等)的小木板，则下列物体中既可以堵住圆形空洞，又可以堵住方形空洞的可能是（）.A．B．C．D．14．如图是由若干个相同的小立方体搭成的几何体的俯视图和左视图,则小立方体的个数不可能是()A．6个B．7个C．8个D．9个第II卷（非选择题）请点击修改第II卷的文字说明参考答案二、填空题15．10个棱长为a cm的正方体摆放成如图的形状，这个图形的表面积是____________．16．如图是一个几何体的三视图，根据图中所示数据求得这个几何体的侧面积是________（结果保留 ）．17．已知一个圆锥体的三视图如图所示，则这个圆锥体的侧面积是__________．18．八中食堂厨房的桌子上整齐地摆放着若干相同规格的碟子，碟子的个数与碟子的高度的关系如表：碟子的个数碟子的高度（单位：cm）1222+1.532+342+4.5……现在分别从三个方向上看若干碟子，得到的三视图如图所示，厨房师傅想把它们整齐地叠成一摞，求叠成一摞后的高度为_____cm．19．在一快递仓库里堆放着若干个相同的正方体快递件，管理员从正面看和从左面看这堆快递如图所示，则这正方体快递件最多有_____件.20．如图，小明站在距离灯杆6m的点B处．若小明的身高AB=1.5m，灯杆CD=6m，则在灯C的照射下，小明的影长BE=______m．21．小明想测量一棵树的高度，他发现树的影子恰好落在地面和一斜坡上；如图，此时测得地面上的影长为8米，坡面上的影长为4米．已知斜坡的坡角为30°，同一时刻，一根长为1米，垂直于地面放置的标杆在地面上的影长为2米，则树的高度为___．22．如图，身高1.6米的小丽在阳光下的影长为2米，在同一时刻，一棵大树的影长为8米，则这棵树的高度为_____米．23．如图，由五个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体的主视图和左视图的面积之和是_____．24．一天，小青想利用影子测量校园内一根旗杆的高度，在同一时刻内，小青的影长为2米，旗杆的影长为20米，若小青的身高为1.60米，则旗杆的高度为__________米.25．一个几何体的三视图如图所示，其中从上面看的视图是一个等边三角形，则这个几何体的表面积为____．26．张师傅按1:1的比例画出某直三棱柱零件的三视图，如图所示，已知EFG中，==，4512,18EF cm EG cm∠=︒，则AB的长为_____cm．EFG参考答案三、解答题27．如图是由几个小立方体所堆成的几何俯视图，小下方形里的数学字表示该位置小立方块的个数，请画出这个几何主视图和左视图：28．画出如图所示的几何体的主视图、左视图和俯视图．29．如图，王乐同学在晩上由路灯A走向路灯B．当他行到P处时发现，他往路灯B下的影长为2m，且恰好位于路灯A的正下方，接着他又走了6.5m到Q处，此时他在路灯A下的影孑恰好位于路灯B的正下方（已知王乐身高1.8m，路灯B高9m）．（1）王乐站在P处时，在路灯B下的影子是哪条线段？（2）计算王乐站在Q处时，在路灯A下的影长；（3）计算路灯A的高度．30．如图，是由8块棱长都为1的小正方体组合成的简单几何体.（1）请画出这个几何体的三视图并用阴影表示出来；（2）该几何体的表面积（含下底面）为________.【参考答案】一、选择题1．C2．D3．C4．B5．C6．B7．C8．B9．D10．C11．C12．B13．B14．D二、填空题15．【分析】先画出这个图形的三视图从而可得上下面前后面左右面的小正方形的个数再根据正方形的面积公式即可得【详解】由题意画出这个图形的三视图如下：则这个图形的表面积是故答案为：【点睛】本题考查了求几何体的16．24πcm²【分析】根据三视图确定该几何体是圆柱体再计算圆柱体的侧面积【详解】解：先由三视图确定该几何体是圆柱体底面半径是4÷2=2cm高是6cm圆柱的侧面展开图是一个长方形长方形的长是圆柱的底面周17．【分析】先由勾股定理求出母线再根据圆锥侧面积公式S=r计算即可【详解】圆锥半径：r=8÷2=4S=r=20故答案为：20【点睛】本题考查圆锥侧面积的求法理解并掌握圆锥侧面积公式是解题关键18．23【分析】根据三视图得出碟子的总数由（1）知每个碟子的高度即可得出答案【详解】可以看出碟子数为x时碟子的高度为2+15(x﹣1)；由三视图可知共有15个碟子∴叠成一摞的高度=15×15+05=2319．39【分析】由主视图可得组合几何体有4列由左视图可得组合几何体有4行可得最底层几何体最多正方体的个数为：4×4＝16；由主视图和左视图可得第二层最多正方体的个数为：4×4＝16；由主视图和左视图可得20．2【分析】首先判定△ABE∽△CDE根据相似三角形的性质可得然后代入数值进行计算即可【详解】解：∵AB⊥EDCD⊥ED∴AB∥DC∴△ABE∽△CDE∴∵AB=15mCD=6mBD=6m∴解得：EB21．6+【解析】【分析】延长AC交BF延长线于D点则BD即为AB的影长然后根据物长和影长的比值计算即可【详解】延长AC交BF延长线于D点则∠CFE=30°作CE⊥BD于E在Rt△CFE中∠CFE=30°22．64【分析】根据平行投影同一时刻物长与影长的比值固定即可解题【详解】解：由题可知：解得：树高=64米【点睛】本题考查了投影的实际应用属于简单题熟悉投影概念列比例式是解题关键23．7【解析】该几何体的主视图的面积为1×1×4=4左视图的面积是1×1×3=3所以该几何体的主视图和左视图的面积之和是3+4=7故答案为724．16【分析】易得△AOB∽△ECD利用相似三角形对应边的比相等可得旗杆OA的长度【详解】解：∵OA⊥DACE⊥DA∴∠CED=∠OAB=90°∵CD∥OE∴∠CDA=∠OBA∴△AOB∽△ECD∴解25．【分析】先判断出几何体为正三棱柱求出三棱柱的底面积最后求表面积即可【详解】解：由三视图得几何体为正三棱柱上下底为边长为2的等边三角形侧面积为长为3宽为2的矩形如图等边三角形ABC中作AD⊥BC于D则26．【分析】作EH⊥FG于点H解直角三角形求出EH即可得出AB的长度【详解】解：如图所示作EH⊥FG于点H∵∠EHF=90°∠EFG=45°∴∠EFG=∠FEH=45°∴EH=HF=∵∴EH=根据三视图三、解答题27．28．29．30．【参考解析】一、选择题1．C解析：C【分析】根据三视图的定义，主视图是底层有两个正方形，左侧有三层，即可得到答案.【详解】解：由题图可知，主视图为故选：C【点睛】本题考查了简单几何体的三视图，解题的关键是熟练掌握三视图的定义.2．D解析：D【分析】根据平行投影的性质求解可得．【详解】一张矩形纸片在太阳光线的照射下，形成影子不可能是等边三角形，故选：D．【点睛】本题考查了平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影．3．C解析：C【分析】根据立体图形三视图的性质进行判断即可．【详解】根据立体图形三视图的性质，该立体图形的俯视图为故答案为：C．【点睛】本题考查了立体图形的三视图，掌握立体图形三视图的性质是解题的关键．4．B解析：B【分析】根据主视图和俯视图分析每行每列小正方体最多的情况，即可得出答案．【详解】由题中所给出的主视图知物体共两列，且左侧一列高两层，右侧一列最高一层；由俯视图可知左侧两行，右侧一行，于是，可确定右侧只有一个小正方体，而左侧可能是一行单层一行两层，可能两行都是两层．最多的情况如图所示，所以图中的小正方体最多5块．故选：B．【点睛】本题考查根据三视图判断小正方体个数，需要一定空间想象力，熟练掌握主视图与俯视图的定义是解题的关键．5．C解析：C【分析】从上面看到3列正方形，找到相应列上的正方形的个数即可．【详解】从上面看得到从左往右3列正方形的个数依次为2，1，1，故选C．【点睛】本题考查了简单组合体的三视图，解决本题的关键是得到3列正方形具体数目．6．B解析：B【解析】【分析】如图所示，一、棱长为3的正方体的每个面等分成9个小正方形，那么每个小正方形的边长是1，所以每个小正方面的面积是1；二、正方体的一个面有9个小正方形，挖空后，这个面的表面积增加了4个小正方形，减少了1个小正方形，即：每个面有12个小正方形，6个面就是6×12=72个，那么几何体的表面积为72×1=72．【详解】如图所示，周边的六个挖空的正方体每个面增加4个正方形，减少了1个小正方形，则每个面的正方形个数为12个，则表面积为12×6×1=72.故选:B.【点睛】主要考查学生的空间想象能力，解决本题的关键是能够想象出物体表面积的变化情况. 7．C解析：C【分析】根据平行投影的规律：早晨到傍晚物体的指向是：西-西北-北-东北-东，影长由长变短，再变长可得．【详解】根据平行投影的规律知：顺序为（4）（3）（1）（2）．故选C．【点睛】本题考查平行投影的特点和规律．在不同时刻，同一物体的影子的方向和大小可能不同，不同时刻物体在太阳光下的影子的大小在变，方向也在改变，就北半球而言，从早晨到傍晚物体的指向是：西-西北-北-东北-东，影长由长变短，再变长．8．B解析：B【解析】主视图是三角形的一定是一个锥体，只有B是锥体．故选B．9．D解析：D【解析】分析：由左视图和俯视图可得此几何体为柱体，根据主视图是三角形可判断出此几何体为正三棱柱．详解：∵左视图和俯视图都是长方形，∴此几何体为柱体，∵主视图是一个三角形，∴此几何体为三棱柱．故选D．点睛：考查了由三视图判断几何体，用到的知识点为：由左视图和俯视图可得几何体是柱体，锥体还是球体，由主视图可确定几何体的具体形状．10．C解析：C【解析】分析：俯视图就是要从问题的正上方往下看，相当于把物体投影到平面.详解：圆柱体和球体投影到平面以后都是圆形，故排除A,因为圆形的轮廓线都是可以看到的，所以选C.点睛：三视图中，可以看到的轮廓线，要化成实线，看不到的轮廓线，要化成虚线. 11．C解析：C【分析】根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行判断．【详解】解：综合三视图，这个几何体的底层有3+2+1=6个小正方体，第二层有1+1=2个小正方体，第三层有1个，因此组成这个几何体的小正方形有6+2+1=9个．故选C．【点睛】本题意在考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就容易得到答案了．12．B解析：B【分析】从俯视图中可以看出最底层小正方体的个数及形状，从左视图可以看出每一层小正方体的层数和个数，从而算出总的个数．【详解】由题中所给出的主视图知物体共三列，且左侧一列高两层，中间一列高1层，右侧一列最高两层；由左视图可知左侧两，右侧一层，所以图中的小正方体最少3+2=5块．故选B．【点睛】本题主要考查三视图的相关知识：主视图主要确定物体的长和高，左视图确定物体的宽和高，俯视图确定物体的长和宽．13．B解析：B【分析】根据题意，满足条件的空间几何体的三视图中含有圆和正方形．然后分别进行判断即可．【详解】A．正方体的正视图为正方形，侧视图为正方形，俯视图也为正方形，不满足条件．B．圆柱的正视图和侧视图为相同的矩形，俯视图为圆，满足条件．C．圆锥的正视图为三角形，侧视图为三角形，俯视图为圆，不满足条件．D．球的正视图，侧视图和俯视图相同的圆，不满足条件．故选B．【点睛】本题主要考查三视图的识别和判断，解题关键在于熟练掌握常见空间几何体的三视图，比较基础．14．D解析：D【解析】由俯视图可得得最底层有5个立方体，由左视图可得第二层最少有1个立方体，最多有3个立方体，所以小立方体的个数可能是6个或7个或8个，小立方体的个数不可能是9．故选D．点睛：本题主要考查了三视图的应用，掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．注意俯视图中有几个正方形，底层就有几个立方体．二、填空题15．【分析】先画出这个图形的三视图从而可得上下面前后面左右面的小正方形的个数再根据正方形的面积公式即可得【详解】由题意画出这个图形的三视图如下：则这个图形的表面积是故答案为：【点睛】本题考查了求几何体的解析：2236a cm【分析】先画出这个图形的三视图，从而可得上下面、前后面、左右面的小正方形的个数，再根据正方形的面积公式即可得．【详解】由题意，画出这个图形的三视图如下：则这个图形的表面积是()()22226262636a a cm ⨯+⨯+⨯=， 故答案为：2236a cm ．【点睛】本题考查了求几何体的表面积，正确画出图形的三视图是解题关键．16．24πcm²【分析】根据三视图确定该几何体是圆柱体再计算圆柱体的侧面积【详解】解：先由三视图确定该几何体是圆柱体底面半径是4÷2=2cm 高是6cm 圆柱的侧面展开图是一个长方形长方形的长是圆柱的底面周解析：24π cm²【分析】根据三视图确定该几何体是圆柱体，再计算圆柱体的侧面积．【详解】解：先由三视图确定该几何体是圆柱体，底面半径是4÷2=2cm ，高是6cm ，圆柱的侧面展开图是一个长方形，长方形的长是圆柱的底面周长，长方形的宽是圆柱的高，且底面周长为：2π×2=4π(cm)，∴这个圆柱的侧面积是4π×6=24π(cm²)．故答案为：24π cm²．【点睛】此题主要考查了由三视图确定几何体和求圆柱体的侧面积，关键是根据三视图确定该几何体是圆柱体．17．【分析】先由勾股定理求出母线再根据圆锥侧面积公式S=r 计算即可【详解】圆锥半径：r=8÷2=4S=r=20故答案为：20【点睛】本题考查圆锥侧面积的求法理解并掌握圆锥侧面积公式是解题关键解析：20π【分析】先由勾股定理求出母线l ，再根据圆锥侧面积公式S=πr l 计算即可．【详解】圆锥半径：r=8÷2=422345l =+=S=πr l=20π故答案为：20π【点睛】本题考查圆锥侧面积的求法，理解并掌握圆锥侧面积公式是解题关键．18．23【分析】根据三视图得出碟子的总数由（1）知每个碟子的高度即可得出答案【详解】可以看出碟子数为x时碟子的高度为2+15(x﹣1)；由三视图可知共有15个碟子∴叠成一摞的高度=15×15+05=23解析：23【分析】根据三视图得出碟子的总数，由（1）知每个碟子的高度，即可得出答案.【详解】可以看出碟子数为x时，碟子的高度为2+1.5(x﹣1)；由三视图可知共有15个碟子，∴叠成一摞的高度=1.5×15+0.5=23(cm).故答案为：23cm.【点睛】本题考查了图形的变化类问题及由三视图判断几何体的知识，找出碟子个数与碟子高度的之间的关系式是此题的关键.19．39【分析】由主视图可得组合几何体有4列由左视图可得组合几何体有4行可得最底层几何体最多正方体的个数为：4×4＝16；由主视图和左视图可得第二层最多正方体的个数为：4×4＝16；由主视图和左视图可得解析：39【分析】由主视图可得组合几何体有4列，由左视图可得组合几何体有4行，可得最底层几何体最多正方体的个数为：4×4＝16；由主视图和左视图可得第二层最多正方体的个数为：4×4＝16；由主视图和左视图可得第3层最多正方体的个数为：3×2＝6；由主视图和左视图可得第4层最多正方体的个数为：1；相加可得所求．【详解】由主视图可得组合几何体有4列，由左视图可得组合几何体有4行，最底层几何体最多正方体的个数为：4×4＝16，由主视图和左视图可得第二层最多正方体的个数为：4×4＝16；由主视图和左视图可得第3层最多正方体的个数为：3×2＝6；由主视图和左视图可得第4层最多正方体的个数为：1；16＋16＋6＋1＝39（件）．故这正方体快递件最多有39件．故答案为：39．【点睛】此题考查由视图判断几何体；得到最底层正方体的最多的个数是解决本题的突破点；用到的知识点为：最底层正方体的最多的个数＝行数×列数．20．2【分析】首先判定△ABE∽△CDE根据相似三角形的性质可得然后代入数值进行计算即可【详解】解：∵AB⊥EDCD⊥ED∴AB∥DC∴△ABE∽△CDE∴∵AB=15mCD=6mBD=6m∴解得：EB解析：2【分析】首先判定△ABE∽△CDE，根据相似三角形的性质可得AB EBCD ED=，然后代入数值进行计算即可．【详解】解：∵AB⊥ED，CD⊥ED，∴AB∥DC，∴△ABE∽△CDE，∴AB EB CD ED=∵AB=1.5m，CD=6m，BD=6m，∴1.566EBEB=+解得：EB=2，故答案为2【点睛】此题主要考查了相似三角形的应用，属于简单题,关键是掌握相似三角形对应边成比例是解题关键．21．6+【解析】【分析】延长AC交BF延长线于D点则BD即为AB的影长然后根据物长和影长的比值计算即可【详解】延长AC交BF延长线于D点则∠CFE=30°作CE⊥BD于E在Rt△CFE中∠CFE=30°解析：6【解析】【分析】延长AC交BF延长线于D点，则BD即为AB的影长，然后根据物长和影长的比值计算即可．【详解】延长AC交BF延长线于D点，则∠CFE=30°，作CE⊥BD于E．在Rt△CFE中，∠CFE=30°，CF=4，∴CE=2，EF在Rt△CED中，∵同一时刻，一根长为1米、垂直于地面放置的标杆在地面上的影长为2米，CE=2，CE：DE=1：2，∴DE=4，∴BD=BF+EF+ED在Rt△ABD中，AB12=BD12=（12+23）=6+3．故答案为（6+3）米．【点睛】本题考查了相似三角形的性质．解决本题的关键是作出辅助线得到AB的影长．22．64【分析】根据平行投影同一时刻物长与影长的比值固定即可解题【详解】解：由题可知：解得：树高=64米【点睛】本题考查了投影的实际应用属于简单题熟悉投影概念列比例式是解题关键解析：6.4【分析】根据平行投影,同一时刻物长与影长的比值固定即可解题.【详解】解：由题可知：1.628=树高,解得：树高=6.4米.【点睛】本题考查了投影的实际应用,属于简单题,熟悉投影概念,列比例式是解题关键.23．7【解析】该几何体的主视图的面积为1×1×4=4左视图的面积是1×1×3=3所以该几何体的主视图和左视图的面积之和是3+4=7故答案为7解析：7【解析】该几何体的主视图的面积为1×1×4=4，左视图的面积是1×1×3=3，所以该几何体的主视图和左视图的面积之和是3+4=7，故答案为7.24．16【分析】易得△AOB∽△ECD利用相似三角形对应边的比相等可得旗杆OA的长度【详解】解：∵OA⊥DACE⊥DA∴∠CED=∠OAB=90°∵CD∥OE∴∠CDA=∠OBA∴△AOB∽△EC D∴解解析：16【分析】易得△AOB∽△ECD，利用相似三角形对应边的比相等可得旗杆OA的长度．【详解】解：∵OA ⊥DA ，CE ⊥DA ，∴∠CED=∠OAB=90°，∵CD ∥OE ，∴∠CDA=∠OBA ，∴△AOB ∽△ECD ， ∴CE OA 16OA ,DE AB 220==， 解得OA=16．故答案为16． 25．【分析】先判断出几何体为正三棱柱求出三棱柱的底面积最后求表面积即可【详解】解：由三视图得几何体为正三棱柱上下底为边长为2的等边三角形侧面积为长为3宽为2的矩形如图等边三角形ABC 中作AD ⊥BC 于D 则 解析：1823+【分析】先判断出几何体为正三棱柱，求出三棱柱的底面积，最后求表面积即可．【详解】解：由三视图得，几何体为正三棱柱，上下底为边长为2的等边三角形，侧面积为长为3，宽为2的矩形．如图，等边三角形ABC 中，作AD ⊥BC 于D ，则BD=1BC=12， 在t ABD R △中，2222AD=AB -BD =21=3-；∴11=BC AD=23=322ABC S ⨯⨯⨯⨯△， ∴三棱柱的表面积为23323=18+23⨯⨯+⨯．故答案为： 183+【点睛】本题考查了三视图，等边三角形的面积计算等知识，根据三视图判断出几何体形状是解题关键．26．【分析】作EH ⊥FG 于点H 解直角三角形求出EH 即可得出AB 的长度【详解】解：如图所示作EH ⊥FG 于点H ∵∠EHF=90°∠EFG=45°∴∠EFG=∠FEH=45°∴EH=HF=∵∴EH=根据三视图 解析：62 【分析】 作EH ⊥FG 于点H ，解直角三角形求出EH 即可得出AB 的长度．【详解】解：如图所示，作EH ⊥FG 于点H ，∵∠EHF=90°，∠EFG=45°，∴∠EFG=∠FEH=45°，∴EH=HF=22EF ， ∵12EF cm ，∴EH=62，根据三视图的意义可知，AB=EH=62故答案为：62【点睛】本题考查了三视图，解直角三角形的应用，解题的关键是理解题意，灵活运用所学知识解决问题．三、解答题27．见解析【分析】利用俯视图即可得出几何体的形状，进而得出几何体的主视图和左视图．【详解】解：如图所示：．【点睛】此题主要考查了作三视图以及由三视图判断几何体的形状，正确得出几何体的形状是解题关键．28．见解析．【分析】分别从正面、左面、上面看得到的图形即可.看到的棱用实线表示,实际存在但是被挡住看不见的棱用虚线表示.【详解】【点睛】本题考查了三视图的作图.29．（1）线段CP为王乐在路灯B下的影子；（2）王乐站在Q处时，在路灯A下的影长为1.5m；（3）路灯A的高度为12m【分析】（1）影长为光线与物高相交得到的阴影部分；（2）易得Rt△CEP∽Rt△CBD，利用对应边成比例可得QD长；（3）易得Rt△DFQ∽Rt△DAC，利用对应边成比例可得AC长，也就是路灯A的高度．【详解】解：（1）线段CP为王乐在路灯B下的影子．（2）由题意得Rt△CEP∽Rt△CBD，∴1.8292 6.5QD=++，解得：QD=1.5m．所以王乐站在Q处时，在路灯A下的影长为1.5m （3）由题意得Rt△QDF∽Rt△CDA，∴FQ QD=，AC DC∴1.8 1.5=，AC10解得：AC=12m．所以路灯A的高度为12m.【点睛】本题考查了中心投影及相似的判定和性质，利用两三角形相似，对应边成比例来求线段的长．30．（1）见解析；（2）34【分析】（1）从正面看得到从左往右4列正方形的个数依次为1，3，1，2；从左面看得到从左往右2列正方形的个数依次为3，1；从上面看得到从左往右,4列正方形的个数依次为2，1，,1，1，依此画出图形即可；（2）有顺序的计算上下面，左右面，前后面的面积之和，然后加上2个三视图中没看到的面，计算表面积之和，即可；【详解】解：（1）如下图：（2）（5×2+7×2+4×2+2）×（1×1）=（10+14+8+2）×1=34×1=34故答案为：34．【点睛】考查了作图-三视图，三视图分为主视图、左视图、俯视图，分别是从物体正面、左面和上面看，所得到的图形．计算几何体的表面积应有顺序的分为相对的面进行计算不易出差错.。

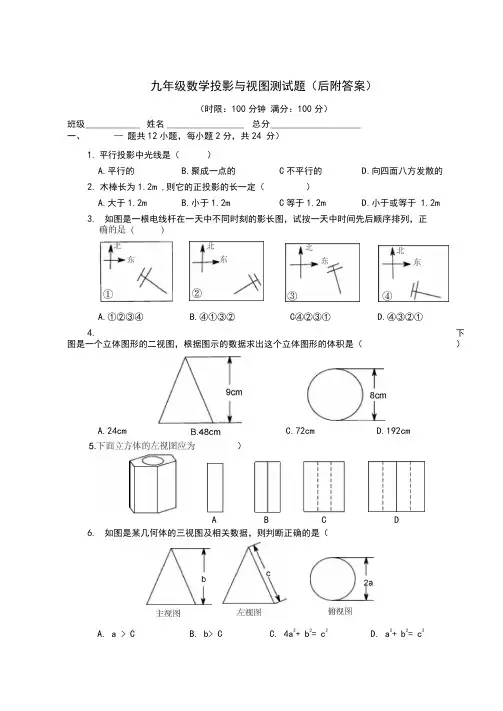

九年级数学投影与视图测试题（后附答案）（时限：100分钟 满分：100分）班级 ____________ 姓名 _________________ 总分 ____________________ 一、 — 题共12小题，每小题2分，共24 分）1. 平行投影中光线是（ ）A.平行的B.聚成一点的 C 不平行的D.向四面八方发散的 2. 木棒长为1.2m ,则它的正投影的长一定（）A.大于1.2mB.小于1.2mC 等于1.2mD.小于或等于 1.2m3. 如图是一根电线杆在一天中不同时刻的影长图，试按一天中时间先后顺序排列，正A.①②③④B.④①③② C ④②③① D.④③②①4.下图是一个立体图形的二视图，根据图示的数据求出这个立体图形的体积是（）6. 如图是某几何体的三视图及相关数据，则判断正确的是（C.72cmD.192cmA. a >C B. b >C C. 4a 2+ b 2= c 2D. a 2+ b 2= c 2）A.24cmAB C D7. 如图是由一些相同的小正方体构成的几何体的三视图，则这个几何体的小正方体的 个数是（9•一个长方体的三视图如图所示，若其俯视图为正方形，则这个长方体的高和底边长10.下列投影一定不会改变厶 ABC 的形状和大小的是（ ）A.中心投影B.平行投影 C 正投影。

.当厶ABC 平行投影面时的平行投影主视图 B. 5左视图 C. 6A. 4个8.将一个几何体放在桌子上，它的三视图如下，这个几何体是（俯视图D. 7个主视图A.三棱体B ∙长方体C 正方体D 球体A. 3，2√B. 2，2√C. 3, 2D. 2，311.已知一个物体由X 个相同的正方体堆成,值是（）它的主视图和左视图如图， 那么X 的最大A. 13B. 12C. 11D.1012.下面左图表示一个由相同小立方块搭成的几何体的俯视图,位置上小立方块的个数，则该几何体的主视图为（小正方形中的数字表示 ）俯视图 分别为（主视图左视图俯视图A B C D2420.如图，水平放置的长方体的底面是边长为则长方体的体积等于 __________ .2和4的矩形，它的左视图的面积为 6,、填空题：（本大题共8小题，每小题3分，共24分）13. 在①长方体、②球、③圆锥、④圆柱、⑤三棱柱这五种几何体中，其主视图、左视图、俯视图都完全相同的是 _________.（填序号）14. 由一些大小相同的小正方体组成的几何体三视图如图所示，那么，组成这个几何体的小正方体有 ____________ 块•主视图左视图 俯视图15. 正方形ABCD 的边长为3,以直线AB 为轴旋转一周，所得几何体的左视图的周长 是 ___________ .16. 如图是一个几何体的三视图，其中主视图、左视图、都是腰为13cm ,底为IOcm的等腰三角形，则这个几何体的表面积为 ____________ .17. 一个圆锥的轴截面平行于投影面， 已知圆锥的正投影是边长为a 的等边三角形，则圆锥的体积是 __________ .18. 某一时刻，身高为165cm 的小丽影长是55cm ，此时，小玲在同一地点测得旗杆的 影长为5m ,则该旗杆的高度为 ____________ m. 19. 如图是由四个相同的小立方体组成的立体图形的主视图和左视图，那么原立体图形可能是 ________________ （把下图中正确和立体图形的序号都填在横线上）③ ④三、解答题：（本大题共52分）21. （ 7分）圆形餐桌正上方有一个灯泡 A ,灯泡A 照射到餐桌后在地面上形成阴影已知餐桌的半径为 0∙4m 、高为1m ,灯泡距地面2.5m,求地面上阴影部分的面积A22. （ 7分）一个几何体的三视图如图所示，它的俯视图为菱形，请写出该几何体的形状，并根据图中所给的数据求出它的侧面积∙23. （8分）某班一位学生要过生日了，为了筹备生日聚会，班主任准备让学生自己动 手制作生日礼帽.如图所示，是礼帽的三视图，请计算制作一个这样的生日礼帽需 要纸板的面积为多少?30cm4 20cm *一24. （ 8分）求证：一个人在两个高度相同的路灯之间行走，他前后的两个影子的长度 之和是一个定值.俯视图25. （8分）如图，花丛中有一路灯杆 AB ,在灯光下，小丽在D 点处的影长DE = 3米, 沿BD 方向行走到达 G 点，DG = 5米，这时小丽的影长 GH = 5米.如果小丽的身高 为1.7米，求路灯杆 AB 的高度（精确到0.1米）26. （ 7分）八年级美术老师在课堂上进行立体模型素描教学时，把14个棱长为10的正方体摆成如图所示的形式，然后他把露出的表面都涂上不同的颜色，求被他涂 上颜色部分的面积.27. （ 7分）观察下列由棱长为 1的小立方体摆成的图形•寻找规律，如图①中共有 1个小立方体，其中1个看得见，0个看不见；如图②共有 8个立方体，其中7个看 得见，1个看不见；如图③中，共有 27个小立方体，其中19个看得见，8个看不照此规律，请你判断第⑥个图中有多少个小立方块，有多少个看不见?③a同理BN = b -^FB.a• MB + BN = (DB + FB)=常数(定值) b-a、选择题:参考答案:1.A ;2.D ;3.B ;4.B ;5.B ;6.D ;7.B ;8.A ;9.C ; 二、填空题：10.D ; 11.C ; 12.C ;13.②；14.5; 15.18 π; 16.90 ∏cm2； 17. n ；18.15 ; 19.①、②、 ④；20.24 ;三、解答题:21.解：如图所示, DE// BC 设底面半径为 可得22.解: 23.解:0.4 =1.5=解得•••底面面积为:该几何体的形状是直四棱柱 .由三视图可知：棱柱底面菱形的对角线长分别为5•菱形的边长为-Cm5•棱柱的测面积=2× 8× 4 = 80 (cm 2)由三视图可知，该几何体是圆锥体 其中，底面直径是 20cm ,高为 30cm. 则圆锥的母线长为 圆锥的表面积为1S=1× 20 π× 4cm 、3cm ,=100 π√10 ( cm 2)•制作生日礼帽需要纸板 100 ∏√0 (cm 2).24.解：如图所示，CD EF 为路灯高度，BM 、BN 为该人前后的两个影子 AB 为该人高度,∙∙∙ AB // CDMB a DM = bMB _ a DB b-aa即MB=b-TDB.F√102+ 302= 10√∣0cm25. 解：如图所示,∙∙∙ CD// AB26. 解：从前、后、左、右看该物体均为 6个正方形，从上面看有9个正方形，所以被涂上颜色部分的面积为6 × 100 × 4+ 900= 3300.27. 解：照此规律，第⑥个图形中有 216个小立方块，有125个小立方块看不见CD 3 X BE1.7 3 x-1.7BD 1.75 x-1.7BG ②得3BD1.7 3—C C 1.7—3—2 1∙75E G15∙∙∙.∙. X ≈ 6.①5 同理BD + 55 BD + 5x-1.72。

学校：__________ 姓名：__________ 班级：__________ 考号：__________一、选择题1．如图，正方形ABCD 的边长为3cm ，以直线AB 为轴，将正方形旋转一周，所得几何体的主视图的面积是（ ）A ．29cmB ．29πcmC ．218πcmD ．218cm 2．如图所示，该几何体的主视图为（ ）A ．B ．C ．D ． 3．下面几何体的左视图是( )A ．B ．C ．D ． 4．如图是一个由相同小立方块搭成的几何体从上面看到的形状图，小正方形中的数字表示该位置上小立方块的个数，则该几何体从正面看是（ ）A ．B ．C ．D ． 5．如图，是一个由多个相同小正方体堆积而成的几何体的俯视图，图中所示数字为该位置小正方体的个数，则这个几何体的主视图(从正面看)是( )A ．B ．C ．D ． 6．如图是一个几何体的三视图（图中尺寸单位：cm ），根据图中所示数据求得这个几何体的侧面积是（ ）A ．212cmB ．()212πcm +C ．26πcmD ．28πcm 7．小明想测量一棵树的高度，他发现树的影子恰好落在地面和一斜坡上；如图，此时测得地面上的影长为8米，坡面上的影长为4米．已知斜坡的坡角为300，同一时 刻，一根长为l 米、垂直于地面放置的标杆在地面上的影长为2米，则树的高度为（ ）A ．米B ．12米C ．米D ．10米8．如图，身高为1.6m 的某学生想测量一棵大树的高度，她沿着树影BA 由B向A 走去，当走到C 点时，她的影子顶端正好与树的影子顶端重合，测得BC =3.2m"，CA =0.8m ， 则树的高度为（ ）A ．4.8mB ．6.4mC ．8mD ．10m9．圆桌面（桌面中间有一个直径为1m 的圆洞）正上方的灯泡（看作一个点）发出的光线照射平行于地面的桌面后，在地面上形成如图所示的圆环形阴影．已知桌面直径为2m ，桌面离地面1m ，若灯泡离地面2m ，则地面圆环形阴影的面积是（ ）A ．2πm 2B ．3πm 2C ．6πm 2D ．12πm 210．下面的三视图对应的物体是（）A．B．C．D．11．如图是由若干个小正方体组成的几何体从上面看到的图形，小正方形中的数字表示该位置小正方体的个数，这个几何体从正面看到的图形是（）A．B．C．D．12．如图，用八个同样大小的小立方体粘成一个大正方体，得到的几何体从正面、从左面和从上面看到的形状图如图，若小明从八个小立方体中取走若干个，剩余小立方体保持位置不动，并使得到的新几何体从三个方向看到的形状图不变，则他取走的小立方体最多可以是（）A．0个B．1个C．4个D．3个13．如图中的几何体是由一个圆柱和个长方体组成的，该几何体的俯视图是( )A．B．C．D．14．如图是由一些完全相同的小立方块搭成的几何体的三种视图．搭成这个几何体所用的小立方块的个数是（）A．5个B．6个C．7个D．8个二、填空题15．用小立方体搭一个几何体，其主视图和俯视图如下图，搭这样的集合体最多需要__________个小立方体，最少需要__________个小立方体．16．由几个相同小正方体搭成的几何体的主视图与左视图如图所示，则该几何体最少由________个小正方体搭成．17．如图是某几何体的三视图，则该几何体左视图的面积为_________．18．小新的身高是1.7m，他的影子长为5.1m，同一时刻水塔的影长是42m，则水塔的高度是_____m．19．已知一个物体由x个相同的正方体堆成，它的正视图和左视图如图所示，那么x的最大值是_____．20．几个棱长为1的正方体组成的几何体的三视图如图所示，则这个几何体的体积是_____．21．如图，一几何体的三视图如图：那么这个几何体是______．22．图中几何体的主视图是（）．A BC D23．如图，小明在A时测得某树的影长为3米，B时又测得该树的影长为12米，若两次日照的光线互相垂直，则树的高度为_________米.24．由n个相同的小正方体堆成的几何体，其视图如下所示，则n的最大值是_____．25．由一些完全相同的小正方体组成的几何体，从正面看和左面看的图形如图所示，则组成这个几何体的小正方体的个数至少是_____个．26．以下给出的几何体：球、正方体、圆柱、圆锥中，主视图是矩形，俯视图是圆形的是_____．三、解答题27．下图是某几何体的表面展开图：（1）这个几何体的名称是；（2）若该几何体的主视图是正方形，请在网格中画出该几何体的左视图、俯视图；（3）若网格中每个小正方形的边长为1，则这个几何体的体积为．28．如图是一个几何体从三个方向看所得到的形状图.（1）写出这个几何体的名称；（2）若从正面看的长为10cm，从上面看到的圆的直径为4cm，求这个几何体的表面积（结果保留π）．29．画出下面图形的三视图.（请把线条加粗加黑！）30．如图，上午小明在上学路上发现路灯的灯泡B在太阳光下的影子恰好落到点E处，他自己的影子恰好落在另一灯杆CD的底部点C处，晚自习放学时，小明又站在上午同一地方，此时发现灯泡D的灯光下自己的影子恰好落在点E处.请在图中画出表示小明身高的线段（用线段FG表示）.【参考答案】一、选择题1．D2．B3．C4．A5．B6．C7．A8．C9．B10．D11．C12．C13．D14．D二、填空题15．1410【分析】根据几何体三视图的性质分析即可【详解】∵俯视图有6个正方形∴最底层有6个正方形∵主视图第二层有3个正方形∴第二层最多有6个正方形最少有3个正方形∵主视图第三层有1个正方形∴第三层最多16．【解析】【分析】仔细观察该几何体的主视图和左视图发挥空间想象能力便可得出几何体的形状【详解】仔细观察物体的主视图和左视图可知：该几何体的下面最少要有三个小正方体上面最少要有一个小正方体故该几何体最少17．【解析】【分析】由视图知此几何体的侧视图为一个长方形故由题设条件求出侧视图的面积即可【详解】由几何体的主视图与俯视图可得几何体为三棱柱所以该几何体的左视图的面积为2×6＝12故答案为：【点睛】本题考18．14【分析】设水塔的高为xm根据同一时刻平行投影中物体与影长成正比得到x：42=17：51然后利用比例性质求x即可【详解】设水塔的高为xm根据题意得x:42=17:51解得x=14即水塔的高为14m19．11【解析】综合正视图和左视图底面最多有3×3=9个小正方体第二层最多有2个小正方体那么x的最大值应该是9+2=11故答案为：11点睛：本题考查对三视图的理解应用及空间想象能力本题中虽然没有告诉俯视20．5【解析】试题21．圆锥【解析】试题分析：由主视图和左视图为三角形判断出是锥体由俯视图是圆形可判断出这个几何体应该是圆锥故答案为圆锥考点：由三视图判断几何体22．C【解析】试题分析：根据几何体的三视图知识几何体的主视图即从正面看到的图形此几何体从正面看到的图形为上下两层下面有两个小正方形上面靠左有一个小正方形如图C 所示故选C考点：几何体的三视图23．6【分析】根据题意画出示意图易得：Rt△EDC∽Rt△FDC进而可得；即DC2=EDFD代入数据可得答案【详解】根据题意作△EFC树高为CD且∠ECF=90°ED=3FD=12易得：Rt△EDC∽R24．18【分析】根据主视图和俯视图得出几何体的可能堆放从而即可得出答案【详解】综合主视图和俯视图底面最多有个第二层最多有个第三层最多有个则n的最大值是故答案为：18【点睛】本题考查了三视图中的主视图和俯25．4【分析】根据图示可知该几何体有2层由俯视图可得第一层小正方图的个数由主视图可得第二层小正方体的可能的个数即可解决问题【详解】由俯视图易得最底层有3个小正方体由主视图易得第二层最少有1个最多有2个小26．圆柱【分析】根据三视图的基本知识分析各个几何体的三视图然后可解答【详解】解：俯视图是圆的有球圆柱圆锥主视图是矩形的有正方体圆柱故答案为：圆柱【点睛】本题考查了简单几何体的三视图熟记简单几何的三视图是三、解答题27．28．29．30．【参考解析】一、选择题1．D解析：D【分析】先确定几何体的主视图，得到边长分别为3cm、6cm，再根据面积公式计算得出答案.【详解】如图，所得几何体的主视图是一个长方形，边长分别为3cm、6cm，∴所得几何体的主视图的面积是36 =218cm，故选：D.【点睛】此题考查几何体的三视图，平面图形的面积计算公式，正确理解几何体的三视图是解题的关键.2．B解析：B【分析】找到从正面看所得到的图形即可．【详解】从正面看两个矩形，中间的线为虚线，故选B．【点睛】考查了三视图的知识，主视图是从物体的正面看得到的视图．3．C解析：C【分析】根据三视图的定义，从左边观察可得.【详解】从左面看可得到左边有2个正方形，右边有1个正方形．故选:C．【点睛】考核知识点：三视图.注意观察的方向.4．A解析：A【分析】由已知条件可知，主视图有3列，每列小正方形数目分别为1，2，1；左视图有2列，每列小正方形数目分别为2，2，据此可画出图形．【详解】根据图形可知：主视图有3列，每列小正方形数目分别为1，2，1．故选A．【点睛】本题考查了几何体的三视图画法．由几何体的俯视图及小正方形中的数字，可知主视图有3列，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图有2列，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．5．B解析：B【分析】俯视图中的每个数字是该位置小立方体的个数，分析其中的数字，得主视图有4列，从左到右分别是1，2，3，2个正方形．【详解】由俯视图中的数字可得：主视图有4列，从左到右分别是1，2，3，2个正方形．故选B．【点睛】本题考查了学生的思考能力和对几何体三种视图的空间想象能力．6．C解析：C【分析】根据三视图确定该几何体是圆柱体，再计算圆柱体的侧面积．【详解】先由三视图确定该几何体是圆柱体，底面半径是2÷2＝1cm，高是3cm．所以该几何体的侧面积为2π×1×3＝6π（cm2）．故选C．【点睛】此题主要考查了由三视图确定几何体和求圆柱体的侧面积，关键是根据三视图确定该几何体是圆柱体．7．A解析：A【解析】解直角三角形的应用（坡度坡角问题），锐角三角函数定义，特殊角的三角函数值，相似三角形的判定和性质．【分析】延长AC交BF延长线于E点，则∠CFE=30°．作CE⊥BD于E，在Rt△CFE中，∠CFE=30°，CF=4，∴CE=2，EF=4cos30°3在Rt△CED中，CE=2，∵同一时刻，一根长为1米、垂直于地面放置的标杆在地面上的影长为2米，∴DE=4．∴3∵△DCE∽△DAB，且CE：DE=1：2，∴在Rt △ABD 中，AB=BD=．故选A ．8．C解析：C【解析】解：因为人和树均垂直于地面，所以和光线构成的两个直角三角形相似，设树高x 米，则 1.6AC AB x =，即0.8 1.60.8 3.2x=+ ∴x=8故选C ． 9．B解析：B【解析】【分析】 先根据AC ⊥OB ，BD ⊥OB 可得出△AOC ∽△BOD ，由相似三角形的对应边成比例可求出BD 的长，进而得出BD ′＝1m ，再由圆环的面积公式即可得出结论．【详解】解：如图所示：∵AC ⊥OB ，BD ⊥OB ，∴△AOC ∽△BOD ，∴OA AC OB BD =，即112BD=， 解得：BD ＝2m ， 同理可得：AC ′＝0.5m ，则BD ′＝1m ，∴S 圆环形阴影＝22π﹣12π＝3π（m 2）．故选B ．【点睛】考查的是相似三角形的应用以及中心投影，利用相似三角形的对应边成比例得出阴影部分的半径是解题关键．10．D解析：D【解析】解：从俯视图可以看出直观图的下面部分为三个长方体，且三个长方体的宽度相同．只有D 满足这两点．故选D ．点睛：本题主要考查学生对图形的三视图的了解及学生的空间想象能力．11．C解析：C【解析】【分析】先根据俯视图判断出几何体的形状，再根据主视图是从正面看画出图形即可．【详解】解：由俯视图可知，几何体共有两排，前面一排从左到右分别是1个和2个小正方体搭成两个长方体，后面一排分别有2个、3个、1个小正方体搭成三个长方体，并且这两排右齐，故从正面看到的视图为：．故选：C．【点睛】本题考查几何体三视图，熟记三视图的概念并判断出物体的排列方式是解题的关键．12．C解析：C【解析】【分析】根据三视图不变，可知可以把1、4号小正方体下面的两个小正方体去掉，再把第二层的2、3号小正方体去掉，最多去掉四个.【详解】由于从八个小立方体中取走若干个，剩余小立方体保持原位置不动，并使得到的新几何体的三视图不变，所以这个正方体可以把1、4号小正方体下面的两个小正方体去掉，再把2、3号小正方体去掉(或最底层2、3号小正方体下面的两个小正方体去掉，再把第二层的1、4号小正方体去掉)，即可得取走的小立方体最多可以是4个．故选：C【点睛】本题考查了学生的观察能力和对几何体三种视图的空间想象能力，根据三视图确定几何体的形状是解决本题的关键．13．D解析：D【解析】【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：从上边看是一个圆形，圆形内部是一个虚线的正方形.故选：D．【点睛】本题考查了简单组合体的三视图，从上边看得到的图形是俯视图．14．D解析：D【解析】【分析】结合三视图的知识，主视图以及左视图底面有6个小正方体，共有两层三行，第二层有2个小正方体．【详解】综合主视图，俯视图，左视图底面有6个正方体，第二层有2个正方体，所以搭成这个几何体所用的小立方块的个数是8．故选D．【点睛】本题考查对三视图的理解应用及空间想象能力．可从主视图上分清物体的上下和左右的层数，从俯视图上分清物体的左右和前后位置，综合上述分析数出小立方块的个数．二、填空题15．1410【分析】根据几何体三视图的性质分析即可【详解】∵俯视图有6个正方形∴最底层有6个正方形∵主视图第二层有3个正方形∴第二层最多有6个正方形最少有3个正方形∵主视图第三层有1个正方形∴第三层最多解析：14 10【分析】根据几何体三视图的性质分析即可．【详解】∵俯视图有6个正方形∴最底层有6个正方形∵主视图第二层有3个正方形∴第二层最多有6个正方形，最少有3个正方形∵主视图第三层有1个正方形∴第三层最多有2个正方形，最少有1个正方形∴搭这样的集合体最多需要66214++=个小立方体，最少需要63110++=个小立方体 故答案为：14，10．【点睛】本题考查了几何体三视图的问题，掌握几何体三视图的性质是解题的关键．16．【解析】【分析】仔细观察该几何体的主视图和左视图发挥空间想象能力便可得出几何体的形状【详解】仔细观察物体的主视图和左视图可知：该几何体的下面最少要有三个小正方体上面最少要有一个小正方体故该几何体最少 解析：4【解析】【分析】仔细观察该几何体的主视图和左视图，发挥空间想象能力，便可得出几何体的形状．【详解】仔细观察物体的主视图和左视图可知：该几何体的下面最少要有三个小正方体，上面最少要有一个小正方体，故该几何体最少有4个小正方体组成，故答案为：4．【点睛】本题考查了由三视图判断几何体，主视图是从物体的前面看得到的视图，左视图是从物体的左面看得到的视图，熟练掌握是关键.17．【解析】【分析】由视图知此几何体的侧视图为一个长方形故由题设条件求出侧视图的面积即可【详解】由几何体的主视图与俯视图可得几何体为三棱柱所以该几何体的左视图的面积为2×6＝12故答案为：【点睛】本题考解析：2【解析】【分析】由视图知，此几何体的侧视图为一个长方形，故由题设条件求出侧视图的面积即可．【详解】由几何体的主视图与俯视图可得，几何体为三棱柱，所以该几何体的左视图的面积为＝，故答案为：2．【点睛】本题考点是由三视图求几何体的面积、体积，考查对三视图的理解与应用，主要考查三视图与实物图之间的关系，用三视图中的数据还原出实物图的数据，再根据相关的公式求表面积与体积，本题求的是三视图中的侧视图面积，解决本题的关键是由题设条件得出侧视图的形状及侧视图的几何特征．求解本题的关键是准确熟练理解三视图的投影规则，其规则是：主视、俯视长对正；主视、左视高平齐，左视、俯视宽相等．18．14【分析】设水塔的高为xm 根据同一时刻平行投影中物体与影长成正比得到x：42=17：51然后利用比例性质求x即可【详解】设水塔的高为xm根据题意得x:42=17:51解得x=14即水塔的高为14m解析：14．【分析】设水塔的高为xm，根据同一时刻，平行投影中物体与影长成正比得到x：42=1.7：5.1，然后利用比例性质求x即可．【详解】设水塔的高为xm，根据题意得x:42=1.7:5.1，解得x=14，即水塔的高为14m.故答案为14.【点睛】本题考查了平行投影的知识，解题的关键是熟练的掌握投影的性质与运用.19．11【解析】综合正视图和左视图底面最多有3×3=9个小正方体第二层最多有2个小正方体那么x的最大值应该是9+2=11故答案为：11点睛：本题考查对三视图的理解应用及空间想象能力本题中虽然没有告诉俯视解析：11【解析】综合正视图和左视图，底面最多有3×3=9个小正方体，第二层最多有2个小正方体，那么x的最大值应该是9+2=11.故答案为：11．点睛：本题考查对三视图的理解应用及空间想象能力．本题中虽然没有告诉俯视图，但是说明了x取最大值也就间接的说明了俯视图的情况．20．5【解析】试题解析：5【解析】试题综合三视图可知，这个几何体的底层应该有3+1=4个小正方体，第二层应该有1个小正方体，因此搭成这个几何体所用小正方体的个数是4+1=5个，所以这个几何体的体积是5．21．圆锥【解析】试题分析：由主视图和左视图为三角形判断出是锥体由俯视图是圆形可判断出这个几何体应该是圆锥故答案为圆锥考点：由三视图判断几何体解析：圆锥【解析】试题分析：由主视图和左视图为三角形判断出是锥体，由俯视图是圆形可判断出这个几何体应该是圆锥．故答案为圆锥．考点：由三视图判断几何体．22．C【解析】试题分析：根据几何体的三视图知识几何体的主视图即从正面看到的图形此几何体从正面看到的图形为上下两层下面有两个小正方形上面靠左有一个小正方形如图C所示故选C考点：几何体的三视图解析：C．【解析】试题分析：根据几何体的三视图知识，几何体的主视图即从正面看到的图形，此几何体从正面看到的图形为上下两层，下面有两个小正方形，上面靠左有一个小正方形，如图C所示．故选C．考点：几何体的三视图．23．6【分析】根据题意画出示意图易得：Rt△EDC∽Rt△FDC进而可得；即DC2=EDFD代入数据可得答案【详解】根据题意作△EFC树高为CD且∠ECF=90°ED=3FD=12易得：Rt△EDC∽R解析：6【分析】根据题意，画出示意图，易得：Rt△EDC∽Rt△FDC，进而可得ED DCDC FD=；即DC2=ED?FD，代入数据可得答案．【详解】根据题意，作△EFC，树高为CD，且∠ECF=90°，ED=3，FD=12，易得：Rt△EDC∽Rt△DCF，有ED DCDC FD=，即DC2=ED×FD，代入数据可得DC2=36，DC=6，故答案为6．24．18【分析】根据主视图和俯视图得出几何体的可能堆放从而即可得出答案【详解】综合主视图和俯视图底面最多有个第二层最多有个第三层最多有个则n的最大值是故答案为：18【点睛】本题考查了三视图中的主视图和俯解析：18【分析】根据主视图和俯视图得出几何体的可能堆放，从而即可得出答案．【详解】综合主视图和俯视图，底面最多有2327++=个，第二层最多有2327++=个，第三层最多有2024++=个则n 的最大值是77418++=故答案为：18．【点睛】本题考查了三视图中的主视图和俯视图，掌握三视图的相关概念是解题关键．25．4【分析】根据图示可知该几何体有2层由俯视图可得第一层小正方图的个数由主视图可得第二层小正方体的可能的个数即可解决问题【详解】由俯视图易得最底层有3个小正方体由主视图易得第二层最少有1个最多有2个小 解析：4【分析】根据图示可知，该几何体有2层，由俯视图可得第一层小正方图的个数，由主视图可得第二层小正方体的可能的个数，即可解决问题.【详解】由俯视图易得，最底层有3个小正方体，由主视图易得，第二层最少有1个，最多有2个小正方体，那么搭成这个几何体的小正方体最少为3+1=4个，最多为3+2=5个故答案为：4【点睛】本题考查了从不同方向观察几何体，难度适中，熟练掌握根据主视图和俯视图确定小正方体的个数是解题关键.26．圆柱【分析】根据三视图的基本知识分析各个几何体的三视图然后可解答【详解】解：俯视图是圆的有球圆柱圆锥主视图是矩形的有正方体圆柱故答案为：圆柱【点睛】本题考查了简单几何体的三视图熟记简单几何的三视图是 解析：圆柱．【分析】根据三视图的基本知识，分析各个几何体的三视图然后可解答．【详解】解：俯视图是圆的有球、圆柱、圆锥，主视图是矩形的有正方体、圆柱，故答案为：圆柱．【点睛】本题考查了简单几何体的三视图，熟记简单几何的三视图是解题关键．三、解答题27．（1）长方体；（2）作图见解析；（3）12．【分析】（1）展开图都是由3对长方形组成的，每对长方形的大小完全相同．（2）观察左视图，主视图以及俯视图即可判定．（3）根据长方体的体积公式求解．【详解】（1）由题目中的图可知为长方体．（2）∵该几何体的主视图是正方形，则主视图和俯视图如图：⨯⨯=．（3）体积=长⨯宽⨯高=32212【点睛】本题考查作图-三视图、解题的关键是学会观察、搞清楚三视图的定义，求长方体体积的计算公式．28．48πcm．（1）圆柱；（2）2【分析】（1）根据该几何体的主视图与左视图是矩形，俯视图是圆可以确定该几何体是圆柱；（2）根据告诉的几何体的尺寸确定该几何体的表面积即可；【详解】(1)由三视图判断出该几何体是圆柱.(2)∵从正面看的长为10cm，从上面看的圆的直径为4cm，∴该圆柱的底面半径径为2cm，高为10cm，∴该几何体的侧面积为2=⨯⨯=，底面积为：2πr2=8πcm2.2πrh2π21040πcm∴该几何体的表面积为2+=．40π8π48πcm【点睛】本题考查了由三视图判断几何体及几何体的表面积问题，解题的关键是了解圆柱的表面积的计算方法．29．见解析.【分析】根据三视图画出图形解答即可．【详解】根据题意，如图所示：（小正方形之间的拼缝可以不画！轮廓线正确就正确）主视图左视图俯视图【点睛】本题是考查了简单图形的三视图，能正确辨认从正面、上面、左面（或右面）观察到的简单几何体的平面图形．30．详见解析.【分析】先画出上午太阳光线下的灯泡B的照射光线BE，过点C作BE的平行线，再连接下午时灯光下灯泡D的光线DE，与过点C的光线交于点G，在过点G作地面的垂线GF，即是表示小明身高的线段.【详解】如图所示，线段FG即为所求.【点睛】此题考查投影，投影分为平行投影和中心投影，解题中能正确区分两种投影的区别是解题的关键.。

人教版数学九年级下学期第29章《投影与视图》测试题（测试时间：90分钟满分：120分）一、选择题（每小题3分，共30分）1．如图所示几何体的主视图是（）.A． B． C． D．2．如图所示的几何体的俯视图是（）A． B． C． D．3．如图用6个同样大小的立方体摆成的几何体，将立方体①移走后，所得几何体与原来几何体的（）A．主视图改变，左视图改变 B．俯视图不变，左视图不变C．俯视图改变，左视图改变 D．主视图改变，左视图不变4．下列四个几何体中，它们的主视图、左视图、俯视图都是正方形的是（）A． B． C． D．5．如图，是由几个小立方体所搭成的几何体的俯视图，小正方形中的数字表示在该位置上的立方体的个数，这个几何体的正视图是（）A． B． C． D．6．如图所示是由六个相同的小立方块搭成的几何体，这个几何体的俯视图是（）.A． B． C． D．7．下列四幅图形中，表示两棵圣诞树在同一时刻阳光下的影子的图形可能是( ) 8．如图，按照三视图确定该几何体的全面积为（图中尺寸单位：cm）（）A．128πcm2 B．160πcm2 C．176πcm2 D．192πcm29．如图所示的几何体的左视图是（）A． B． C． D．10．如图，在房子屋檐E处安有一台监视器，房子前有一面落地的广告牌，那么监视器的盲区是（）A．△ACE B．△ADF C．△ABD D．四边形BCED二、填空题（每小题3分，共30分）11．苏轼的诗句“横看成岭侧成峰，远近高低各不同”把此诗句用在视图上，说明的现象是________．12．如图，请写出图，图，图是从哪个方向可到的：图________；图________；图________．13．图是一个几何体的主视图、左视图和俯视图，则这个几何体是________．(填序号)14．如图，②是①中图形的________视图．②15．下列投影：①阳光下遮阳伞的影子；②灯光下小明读书的影子；③阳光下大树的影子；④阳光下农民锄地的影子；⑤路灯下木杆的影子．其中属于平行投影的是_______，属于中心投影的是_____.(填序号) 16．图（1）是一个水平摆放的小正方体木块，图（2）、（3）是由这样的小正方体木块叠放而成，按照这样的规律继续叠放下去，至第七个叠放的图形中，小正方体木块总数应是_________.17．有两根大小、形状完全相同的铁丝，甲铁丝与投影面的夹角是45°，乙铁丝与投影面的夹角是30°，那么两根铁丝在投影面的正投影的长度的大小关系是：甲____乙(填“>”“<”或“＝”)．18．如图，Rt△ABC中，∠ACB＝90°，CD⊥AB，那么线段AC在AB上的正投影是___，线段CD在AB上的正投影是___，线段BC在AB上的正投影是___.19．如图，是一个包装盒的三视图，则这个包装盒的表面积是（结果保留π）20．如图，小明同学在非洲旅游期间想自己测出金字塔的高度，首先小明在阳光下测量出了长1 m的木杆CD的影子CE长1.5m；其次测出金字塔中心O到影子的顶部A的距离为201m。

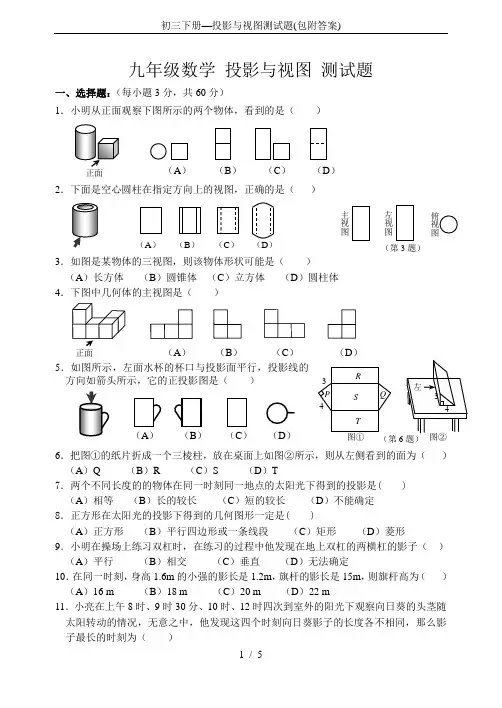

1 / 6九年级数学 投影与视图 测试题一、选择题：（每小题3分，共60分）1．小明从正面观察下图所示的两个物体，看到的是（ ）2．下面是空心圆柱在指定方向上的视图，正确的是（ ）3．如图是某物体的三视图，则该物体形状可能是（ ）（A ）长方体 （B ）圆锥体 （C ）立方体 （D ）圆柱体 4．下图中几何体的主视图是（ ）5．如图所示，左面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是（ ）6．把图①的纸片折成一个三棱柱，放在桌面上如图②所示，则从左侧看到的面为（ ） （A ）Q （B ）R （C ）S （D ）T7．两个不同长度的的物体在同一时刻同一地点的太阳光下得到的投影是( ) （A ）相等 （B ）长的较长 （C ）短的较长 （D ）不能确定 8．正方形在太阳光的投影下得到的几何图形一定是( )（A ）正方形 （B ）平行四边形或一条线段 （C ）矩形 （D ）菱形9．小明在操场上练习双杠时，在练习的过程中他发现在地上双杠的两横杠的影子（ ） （A ）平行 （B ）相交 （C ）垂直 （D ）无法确定 10．在同一时刻，身高1.6m 的小强的影长是1.2m ，旗杆的影长是15m ，则旗杆高为（ ） （A ）16 m （B ）18 m （C ）20 m （D ）22 m11．小亮在上午8时、9时30分、10时、12时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况，无意之中，他发现这四个时刻向日葵影子的长度各不相同，那么影子最长的时刻为（ ）（B ） （A ） （C ） （D ）主视图左视图（第3题）（B ）（A ）（C ）（D ）（B ） （A ） （C ） （D）（第6（B ） （A ） （C ） （D ）2 / 6（B）（A）（C）（D）224113（B）（A）（C）（D）（A）上午8时（B）上午9时30分（C）上午10时（D）上午12时12．如图是一根电线杆在一天中不同时刻的影长图，试按其一天中时间先后顺序排列，正确的是（）（A）①②③④（B）④②③①（C）④①③②（D）④③②①13．下图是由一些相同的小正方形构成的几何体的三视图，则小正方形的个数是（）（A）4个（B）5个（C）6个（D）7个14．如图所示的几何体的俯视图是（）15．如果用□表示1个立方体，用那么下图由6个立方体叠成的几何体的主视图是 ( )（A）（B）（C）（D）16．在同一时刻，两根长度不等的杆子置于阳光之下，但它们的影长相等，那么这两根竿子的相对位置是（）（A）两根都垂直于地面（B）两根平行斜插在地上（C）两根竿子不平行（D）一根到在地上17．在同一时刻的阳光下，小明的影子比小强的影子长，那么在同一路灯下（）（A）小明的影子比小强的影子长（B）小明的影长比小强的影子短（C）小明的影子和小强的影子一样长（D）无法判断谁的影子长18．底面与投影面垂直的圆锥体的正投影是 ( )（A）圆（B）三角形（C）矩形（D）正方形19．一个全透明的玻璃正方体，上面嵌有一根黑色的金属丝，如图，金属丝在俯视图中的形状是（）20．下列左图表示一个由相同小立方块搭成的几何体的俯视图，小正方形中的数字表示该位置上小立方块的个数，则该几何体的主视图为（）左视图主视图俯视图（第14题）（A（B（C（D二、填空题（每小题4分，共24分）21．一个几何体的三视图如右图,那么这个几何体是 .22．请写出三种视图都相同的两种几何体 、 .23．一个物体的俯视图是圆，则该物体有可能是 ．(写两个即可) 24．小刚和小明在太阳光下行走，小刚身高1.75米，他的影长为2米，小刚比小明矮5cm ，此刻小明的影长是________米。

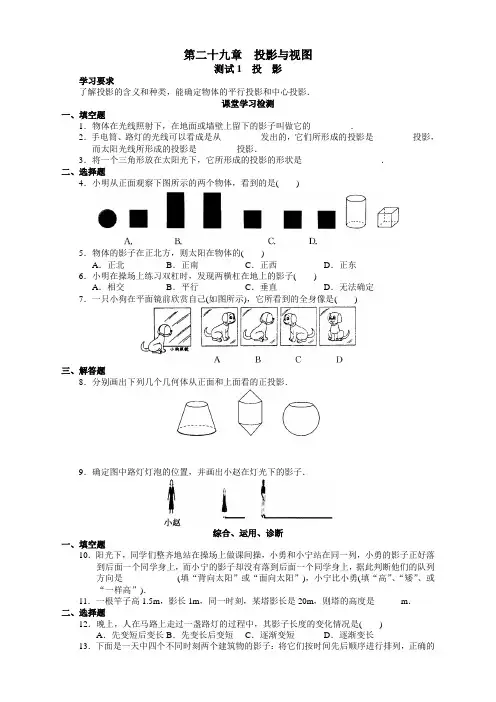

第二十九章投影与视图测试1 投影学习要求了解投影的含义和种类，能确定物体的平行投影和中心投影．课堂学习检测一、填空题1．物体在光线照射下，在地面或墙壁上留下的影子叫做它的_________．2．手电筒、路灯的光线可以看成是从_________发出的，它们所形成的投影是_________投影，而太阳光线所形成的投影是_________投影．3．将一个三角形放在太阳光下，它所形成的投影的形状是__________________．二、选择题4．小明从正面观察下图所示的两个物体，看到的是( )5．物体的影子在正北方，则太阳在物体的( )A．正北B．正南C．正西D．正东6．小明在操场上练习双杠时，发现两横杠在地上的影子( )A．相交B．平行C．垂直D．无法确定7．一只小狗在平面镜前欣赏自己(如图所示)，它所看到的全身像是( )三、解答题8．分别画出下列几个几何体从正面和上面看的正投影．9．确定图中路灯灯泡的位置，并画出小赵在灯光下的影子．综合、运用、诊断一、填空题10．阳光下，同学们整齐地站在操场上做课间操，小勇和小宁站在同一列，小勇的影子正好落到后面一个同学身上，而小宁的影子却没有落到后面一个同学身上，据此判断他们的队列方向是____________ (填“背向太阳”或“面向太阳”)，小宁比小勇(填“高”、“矮”、或“一样高”)．11．一根竿子高1.5m，影长1m，同一时刻，某塔影长是20m，则塔的高度是______m．二、选择题12．晚上，人在马路上走过一盏路灯的过程中，其影子长度的变化情况是( ) A．先变短后变长 B．先变长后变短C．逐渐变短D．逐渐变长13．下面是一天中四个不同时刻两个建筑物的影子：将它们按时间先后顺序进行排列，正确的是( )A．③④②①B．②④③①C．③④①②D．③①②④14．如图是圆桌正上方的灯泡(看作一个点)发出的光线照射桌面后，在地面上形成阴影(圆形)的示意图．已知桌面的直径是1.2m，桌面距离地面1m，若灯泡距离地面3m，则地面上阴影部分的面积是( )A．0.36πm2B．0.81πm2C．2πm2D．3.24πm2三、解答题15．平面直角坐标系中，一点光源位于A(0，5)处，线段CD⊥x轴于D，C(3，1)，求：(1)CD在x轴上的影长；(2)点C的影子的坐标．16．如图所示，一电线杆AB的影子分别落在了地上和墙上，某一时刻．小明竖起1m高的直杆，量得其影长为0.5m，此时，他又量得电线杆AB落在地上的影子BD长3m，落在墙上的影子CD的高为2m，小明用这些数据很快算出了电线杆AB的高．你知道小明是如何计算出来的吗?拓展、探究、思考17．太阳光线与地面成45°角，一棵倾斜的树与地面的夹角为60°，若树高10m，则树影的长为______．18．如图所示，现有m、n两堵墙，两个同学分别站在A和B处，请问在哪个区域内活动才不会被两个同学发现(用阴影表示该区域)．测试2 三视图(一)学习要求1．会画基本几何体的三视图，会判断简单物体的三视图．2．能根据三视图描述基本几何体或实物原型．课堂学习检测一、填空题1．我们常说的三种视图分别是指______、______、______．2．请将六棱柱的三视图名称填在相应的横线上．3．某同学把下图所示的几何体的三种视图画出如下(不考虑尺寸)；其中错误的是哪个视图?答：是__________________．4．如下图为一个几何体的三视图，那么这个几何体是____________．二、选择题5．有一实物如图，那么它的主视图是( )6．下图中①表示的是组合在一起的模块，那么这个模块的俯视图的是( )A．②B．③C．④D．⑤7．两个物体的主视图都是圆，则这两个物体可能是( )A．圆柱体、圆锥体B．圆柱体、正方体C．圆柱体、球D．圆锥体、球三、解答题8．画出下列几何体的三视图．(1) (2)综合、运用、诊断一、填空题9．写出一个俯视图是圆的几何体：______．10．一个透明的玻璃正方体内镶嵌了一条铁丝(如图所示的粗线)，请指出右边的两个图分别是正方体的哪个视图：11．下图是由一些相同的小正方体构成的几何体的三视图，在这个几何体中，小正方体的个数是______．二、选择题12．角□表示1个立方体，用表示两个立方体叠加，用■表示三个立方体叠加，那么下面右图由7个立方体叠成的几何体，从正前方观察，可画出的平面图形是( )13．如下图是几个小立方块所搭的几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，则这个几何体的主视图为( )三、解答题14．一种机器上有一个进行传动的零件叫燕尾槽(如图)，为了准确车出这个零件，请画出它的三视图．拓展、探究、思考15．如图，将图中扇形BOC部分剪掉，用剩余部分围成一个几何体的侧面，使AB、DC重合，则所围成的几何体的俯视图是( )16．如图所示，根据不同观察方向，画出物体的三视图．测试3 三视图(二)学习要求1．了解基本几何体的侧面展开图，能根据展开图判断和制作立体图形．2．进一步理解立体图形和平面图形之间的联系．课堂学习检测一、填空题1．一几何体的三视图如图，那么这个几何体是______．第1题图2．如图的几个物体中，哪两个几何体是一样的?答：______(填序号)．第2题图二、选择题3．如图所示的正四棱锥的俯视图是( )4．如图，四个几何体分别为长方体、圆柱体、球体和三棱柱，这四个几何体其中有三个几何体的某一种视图都是同一种几何图形，则别外一个几何体是( )5．小丽制作了一个如下右图所示的正方体礼品盒，其对面图案都相同，那么这个正方体的平面展开图可能是( )6．如图(1)是一个小正方体的侧面展开图，小正方体从图(2)所示的位置依次翻到第1格、第2格、第3格，这时小正方体朝上一面的字是( )A．奥B．运C．圣D．火图1 图2三、解答题7．如图，粗线表示嵌在玻璃正方体内的一根铁丝，请画出该正方体的三视图．8．如图所示的积木是16块棱长为2cm的正方体堆积而成的，求出它的表面积．综合、运用、诊断一、选择题9．在正方体的表面上画有如图(1)中所示的粗线，图(2)是其展开图的示意图，但只在A面上画有粗线，那么将图(1)中剩余两个面中的粗线画入图(2)中，画法正确的是( )10．将一正方体纸盒沿如图所示的线剪开，则其平面展开图的形状为( )二、填空题11．由十个棱长是1cm的小立方体组成如图所示的几何体，那么这个几何体的表面积是______cm2．第11题图12．桌上摆着一个由若干个相同正方体组成的几何体，其主视图和左视图如右上图所示，这个几何体最多可以由______个这样的正方体组成．第12题图三、解答题13．某糖果厂想要为儿童设计一种新型的装糖果的不倒翁，请你根据包装厂设计好的三视图的尺寸计算其表面积和体积．14．将一个无盖正方体的纸盒沿某些棱剪开，能展成哪些平面图形?拓展、探究、思考15．思考下列问题：(1)根据图①，你能画出该物体的大致形状吗?图①(2)根据图②和图③呢?图②图③(3)由(1)(2)，你能得到什么结论?16．用小立方体搭一个几何体，使它的主视图和俯视图如图所示，俯视图中小正方形中字母表示在该位置小立方体的个数，请解答下列问题：(1)a＝____________，b＝_________，c＝____________．(2)这个几何体最少由________个小立方体搭成，最多由_______个小立方体搭成．(3)当d＝2，e＝1，f＝2时，画出这个儿何体的左视图．答案与提示第二十九章 投影与视图测试11．投影． 2．一点；中心；平行． 3．三角形或一条线段． 4．C ． 5．B ． 6．B ． 7．A ．8．从正面看依次为： 从上面看依次为：9．如图：10．面向太阳；矮． 11．30． 12．A ． 13．C ． 14．B ．15．如图，(1)CD 在x 轴上的影长DE ＝0．75；(2)C 的影子为E (3.75，0)．16．过C 作CD ⊥AB 于E ，则AE 的影子为CE ．由,35.01AE =得AE ＝6， ∴AB ＝AE ＋BE ＝8(m)． 17．)535(+米或)535(-米．18．如图，阴影区域为所求．测试21．主视图、左视图、俯视图． 2．俯视图；主视图；左视图．3．左视图． 4．圆锥． 5．B ． 6．A ． 7．C ． 8．如图：(1)(2)9．答案不唯一，如球、圆柱…． 10．俯视图；主视图． 11．5个． 12．B ． 13．D ． 14．如图：15．C ． 16．如图：(1) (2) (3)测试31．空心圆柱． 2．(1)和(3)． 3．D ． 4．C ． 5．A ． 6．D ． 7．如图：8．表面积为22×50＝200(cm 2)．9．A 10．B ． 11．36． 12．13．13．表面积为);cm (π9013π1355π222=⋅+⨯ 体积为).π(cm 100125π3132=⨯⨯ 14．下面为可能展开的平面图形，其中阴影部分为纸盒的底部．15．(1)不能唯一确定．(2)不能唯一确定；能确定是圆锥．(3)两种视图不能完整地反映物体的形状，三种视图能完整地反映物体的形状．16．(1)a＝3，b＝1，c＝1；(2)最少9个，最多11个；(3)左视图为。

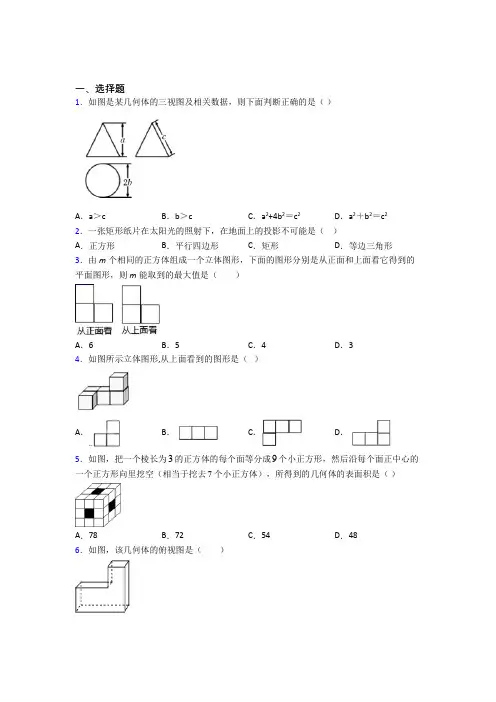

一、选择题1．如图是某几何体的三视图及相关数据，则下面判断正确的是（）A．a＞c B．b＞c C．a2+4b2＝c2D．a2＋b2＝c22．一张矩形纸片在太阳光的照射下，在地面上的投影不可能是（）A．正方形B．平行四边形C．矩形D．等边三角形3．由m个相同的正方体组成一个立体图形，下面的图形分别是从正面和上面看它得到的平面图形，则m能取到的最大值是（）A．6 B．5 C．4 D．34．如图所示立体图形,从上面看到的图形是（）A．B．C．D．5．如图，把一个棱长为3的正方体的每个面等分成9个小正方形，然后沿每个面正中心的一个正方形向里挖空（相当于挖去7个小正方体），所得到的几何体的表面积是（）A．78 B．72 C．54 D．486．如图，该几何体的俯视图是（）A ．B ．C ．D ． 7．如图所示的几何体是由4个相同的小正方体组成．其主视图为（ ）A ．B ．C ．D ． 8．小明想测量一棵树的高度，他发现树的影子恰好落在地面和一斜坡上；如图，此时测得地面上的影长为8米，坡面上的影长为4米．已知斜坡的坡角为300，同一时 刻，一根长为l 米、垂直于地面放置的标杆在地面上的影长为2米，则树的高度为（ ）A ．米B ．12米C ．米D ．10米9．图2是图1中长方体的三视图，若用S 表示面积，222S x x S x x ++主左＝，＝，则S 俯＝（ ）A ．232x x ++B ．22x +C ．221x x ++D ．223x x + 10．我国古代数学家刘徽用“牟合方盖”找到了球体体积的计算方法．“牟合方盖”是由两个圆柱分别从纵横两个方向嵌入一个正方体时两圆柱公共部分形成的几何体．如图所示的几何体是可以形成“牟合方盖”的一种模型，它的俯视图是（ ）A ．B ．C ．D ．11．下面四个立体图形，从正面、左面、上面对空都不可能看到长方形的是( )A．B．C．D．12．从正面和左面看到长方体的图形如图所示（单位：cm），则从其上面看到图形的面积是（）cm2A．4 B．6 C．8 D．12二、填空题13．如图是一个几何体的三视图，根据图中所示数据求得这个几何体的侧面积是________（结果保留 ）．14．一般把物体从正面看到的视图叫主视图，从左面看到的视图叫左视图，从上面看到的视图叫俯视图，一个几何体的三视图如图所示，则该几何体的侧面展开图的面积为______．15．如图，圆柱形容器高为18cm，底面周长为24cm，在杯内壁离杯底4cm的点B处有乙滴蜂蜜，此时一只蚂蚁正好在杯外壁，离杯上沿2cm与蜂蜜相对的点A处，则蚂蚁从外币A处到达内壁B处的最短距离为_______．16．如图，已知路灯离地面的高度AB为4.8m，身高为1.6m的小明站在D处的影长为2m，那么此时小明离电杆AB的距离BD为_____m．17．如图，正三棱柱的底面周长为9，截去一个底面周长为3的正三棱柱，所得几何体的俯视图的周长是____．18．一个几何体由几个大小相同的小正方体搭成，这个几何体的俯视图和左视图如图所示，则这个几何体中小正方体的个数最少是________个．19．由n个相同的小正方体堆成的几何体，其视图如下所示，则n的最大值是_____．20．将四个棱长为1的正方体如图摆放，则这个几何体的表面积是________.三、解答题21．如图所示是由几个小立方体所组成几何体从上面看到的形状，小正方形中的数字表示在该位置的小立方体的个数，请画出这个几何体从正面和从左面看到的形状．22．如图是由一些棱长都为1cm的小正方体组合成的简单几何体．（1）该几何体的表面积（含下底面）为________．（2）该几何体的主视图如图所示，请按照主视图的阴影方式在下面的方格纸中分别画出它的左视图和俯视图．的网格中，请分别画出如图所示的几何体从三个方向看到的平面图形. 23．在下面4424．从上面看由一些大小相同的小立方体组成的简单几何体，得到的图形如图所示，小正方形中的数字表示在该位置的小立方体的个数，请你画出这个几何体从左面和正面看到的图形．25．树AB和木杆CD在同一时刻的投影如图所示，木杆CD高2m，影子DE长3m；若树的影子BE长7m，则树AB高多少m？26．如图，是由8块棱长都为1的小正方体组合成的简单几何体.（1）请画出这个几何体的三视图并用阴影表示出来；（2）该几何体的表面积（含下底面）为________.【参考答案】***试卷处理标记，请不要删除一、选择题1．D解析：D【分析】由三视图可知该几何体是圆锥，圆锥的高是a，母线长是c，底面圆的半径是b，刚好组成一个以c为斜边的直角三角形，由勾股定理，可得解．【详解】由题意可知该几何体是圆锥，根据勾股定理得，a2＋b2＝c2故选：D．【点睛】本题考查三视图和勾股定理，关键是由三视图判断出几何体是圆锥．2．D解析：D【分析】根据平行投影的性质求解可得．【详解】一张矩形纸片在太阳光线的照射下，形成影子不可能是等边三角形，故选：D．【点睛】本题考查了平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影．3．B解析：B【分析】根据主视图和俯视图分析每行每列小正方体最多的情况，即可得出答案．【详解】由题中所给出的主视图知物体共两列，且左侧一列高两层，右侧一列最高一层；由俯视图可知左侧两行，右侧一行，于是，可确定右侧只有一个小正方体，而左侧可能是一行单层一行两层，可能两行都是两层．最多的情况如图所示，所以图中的小正方体最多5块．故选：B．【点睛】本题考查根据三视图判断小正方体个数，需要一定空间想象力，熟练掌握主视图与俯视图的定义是解题的关键．4．C解析：C【分析】从上面看到3列正方形，找到相应列上的正方形的个数即可．【详解】从上面看得到从左往右3列正方形的个数依次为2，1，1，故选C．【点睛】本题考查了简单组合体的三视图，解决本题的关键是得到3列正方形具体数目．5．B解析：B【解析】【分析】如图所示，一、棱长为3的正方体的每个面等分成9个小正方形，那么每个小正方形的边长是1，所以每个小正方面的面积是1；二、正方体的一个面有9个小正方形，挖空后，这个面的表面积增加了4个小正方形，减少了1个小正方形，即：每个面有12个小正方形，6个面就是6×12=72个，那么几何体的表面积为72×1=72．【详解】如图所示，周边的六个挖空的正方体每个面增加4个正方形，减少了1个小正方形，则每个面的正方形个数为12个，则表面积为12×6×1=72.故选:B.【点睛】主要考查学生的空间想象能力，解决本题的关键是能够想象出物体表面积的变化情况. 6．A解析：A【解析】分析：找到从几何体的上面所看到的图形即可．详解：从几何体的上面看可得，故选：A．点睛：此题主要考查了简单几何体的三视图，关键是掌握所看的位置．7．D解析：D【分析】根据主视图定义，得到从几何体正面看得到的平面图形即可．【详解】从正面看得到2列正方形的个数依次为2，1，故选D．【点睛】此题主要考查了几何体的三视图；掌握主视图是从几何体正面看得到的平面图形是解决本题的关键．8．A解析：A【解析】解直角三角形的应用（坡度坡角问题），锐角三角函数定义，特殊角的三角函数值，相似三角形的判定和性质．【分析】延长AC交BF延长线于E点，则∠CFE=30°．作CE⊥BD于E，在Rt△CFE中，∠CFE=30°，CF=4，∴CE=2，EF=4cos30°=23，在Rt△CED中，CE=2，∵同一时刻，一根长为1米、垂直于地面放置的标杆在地面上的影长为2米，∴DE=4．∴BD=BF+EF+ED=12+23．∵△DCE∽△DAB，且CE：DE=1：2，∴在Rt△ABD中，AB=BD=．故选A．9．A解析：A【分析】由主视图和左视图的宽为x，结合两者的面积得出俯视图的长和宽，从而得出答案．【详解】∵S主=x2+2x=x（x+2），S左=x2+x=x（x+1），∴俯视图的长为x+2，宽为x+1，则俯视图的面积S俯=（x+2）（x+1）=x2+3x+2．故选A．【点睛】本题考查了由三视图判断几何体，解题的关键是根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，以及几何体的长、宽、高．10．A解析：A【分析】根据俯视图即从物体的上面观察得得到的视图，进而得出答案．【详解】该几何体的俯视图是：．故选A．【点睛】此题主要考查了几何体的三视图；掌握俯视图是从几何体上面看得到的平面图形是解决本题的关键．11．B解析：B【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形依此找到从正面、左面、上面观察都不可能看到长方形的图形．【详解】解：A、主视图为三角形，左视图为三角形，俯视图为有对角线的矩形，故本选项错误；B、主视图为等腰三角形，左视图为等腰三角形，俯视图为圆，从正面、左面、上面观察都不可能看到长方形，故本选项正确；C、主视图为长方形，左视图为长方形，俯视图为圆，故本选项错误；D、主视图为长方形，左视图为长方形，俯视图为长方形，故本选项错误．故选B．【点睛】本题重点考查三视图的定义以及考查学生的空间想象能力．12．D解析：D【解析】根据从左面、从正面看到的形状图的相关数据可得：从上面看到的形状图是长为4宽为3的长方形，则从正面看到的形状图的面积是4×3=12；故答案为12.二、填空题13．24πcm²【分析】根据三视图确定该几何体是圆柱体再计算圆柱体的侧面积【详解】解：先由三视图确定该几何体是圆柱体底面半径是4÷2=2cm高是6cm 圆柱的侧面展开图是一个长方形长方形的长是圆柱的底面周解析：24π c m²【分析】根据三视图确定该几何体是圆柱体，再计算圆柱体的侧面积．【详解】解：先由三视图确定该几何体是圆柱体，底面半径是4÷2=2cm ，高是6cm ，圆柱的侧面展开图是一个长方形，长方形的长是圆柱的底面周长，长方形的宽是圆柱的高，且底面周长为：2π×2=4π(cm)，∴这个圆柱的侧面积是4π×6=24π(cm²)．故答案为：24π cm²．【点睛】此题主要考查了由三视图确定几何体和求圆柱体的侧面积，关键是根据三视图确定该几何体是圆柱体．14．【解析】【分析】易得此几何体为圆柱底面直径为2cm 高为圆柱侧面积底面周长高代入相应数值求解即可【详解】解：主视图和左视图为长方形可得此几何体为柱体俯视图为圆可得此几何体为圆柱故侧面积故答案为【点睛】 解析：26πcm【解析】【分析】易得此几何体为圆柱，底面直径为2cm ，高为3cm.圆柱侧面积=底面周长⨯高，代入相应数值求解即可．【详解】解：主视图和左视图为长方形可得此几何体为柱体，俯视图为圆可得此几何体为圆柱， 故侧面积2π236πcm =⨯⨯=．故答案为26πcm ．【点睛】此题主要考查了由三视图判断几何体及几何体的展开图的知识；本题的易错点是得到相应几何体的底面直径和高．15．20cm 【分析】将杯子侧面展开建立A 关于EF 的对称点A′根据两点之间线段最短可知A′B 的长度即为所求【详解】解:如答图将杯子侧面展开作A 关于EF 的对称点A′连接A′B 则A′B 即为最短距离根据勾股定理解析：20 cm ．【分析】将杯子侧面展开，建立A 关于EF 的对称点A′，根据两点之间线段最短可知A′B 的长度即为所求.【详解】解:如答图，将杯子侧面展开，作A 关于EF 的对称点A′，连接A′B ，则A′B 即为最短距离．根据勾股定理，得A B 20'=（cm ）．故答案为：20cm.【点睛】本题考查了平面展开---最短路径问题，将图形展开，利用轴对称的性质和勾股定理进行计算是解题的关键．同时也考查了同学们的创造性思维能力．16．4【解析】【分析】根据题意得△ABC∽△EDC相似三角形成比例得解【详解】∵△ABC∽△EDC∴CB=6BD=6-2=4故BD为4m【点睛】本题考查相似三角形解题的关键是清楚相似三角形的性质解析：4．【解析】【分析】根据题意得△ABC∽△EDC，相似三角形成比例得解.【详解】∵△ABC∽△EDC，∴ED CD=AB CB ，1.62=4.8CB，CB=6，BD=6-2=4.故BD为4m.【点睛】本题考查相似三角形，解题的关键是清楚相似三角形的性质.17．8【解析】试题分析：根据从上边看得到的图形是俯视图可知从上边看是一个梯形：上底是1下底是3两腰是2周长是1+2+2+3=8故答案为8考点：1简单组合体的三视图；2截一个几何体解析：8【解析】试题分析：根据从上边看得到的图形是俯视图，可知从上边看是一个梯形：上底是1，下底是3，两腰是2，周长是1+2+2+3=8，故答案为8．考点：1、简单组合体的三视图；2、截一个几何体18．5【分析】易得这个几何体共有2层由俯视图可得第一层立方体的个数由左视图可得第二层所须小正方体最少的个数相加即可得答案【详解】由俯视图和左视图可知此几何体有2层第一层有4个小正方体第二层最少有1个小正解析：5【分析】易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由左视图可得第二层所须小正方体最少的个数，相加即可得答案．【详解】由俯视图和左视图可知此几何体有2层，第一层有4个小正方体，第二层最少有1个小正方体，∴这个几何体中小正方体的个数最少是5个，故答案为：5【点睛】本题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．19．18【分析】根据主视图和俯视图得出几何体的可能堆放从而即可得出答案【详解】综合主视图和俯视图底面最多有个第二层最多有个第三层最多有个则n 的最大值是故答案为：18【点睛】本题考查了三视图中的主视图和俯 解析：18【分析】根据主视图和俯视图得出几何体的可能堆放，从而即可得出答案．【详解】综合主视图和俯视图，底面最多有2327++=个，第二层最多有2327++=个，第三层最多有2024++=个则n 的最大值是77418++=故答案为：18．【点睛】本题考查了三视图中的主视图和俯视图，掌握三视图的相关概念是解题关键．20．18【分析】这个几何体的表面积是主视图左视图俯视图的面积和的2倍【详解】（3+3+3）×2=18故答案为18【点睛】本题考查了几何体的表面积的计算方法将问题转化为三视图面积和的2倍是解决问题的关键解析：18【分析】这个几何体的表面积是主视图、左视图、俯视图的面积和的2倍．【详解】（3+3+3）×2=18．故答案为18．【点睛】本题考查了几何体的表面积的计算方法，将问题转化为三视图面积和的2倍是解决问题的关键．三、解答题21．见解析图【分析】由已知条件可知，从正面看有3列，每列小正方数形数目分别为1，3，2；从左面看有3列，每列小正方形数目分别为3，2，2，据此可画出图形．【详解】如图所示：【点睛】本题考查了作图-三视图， 由三视图判断几何体，能根据俯视图对几何体进行推测分析，有一定的挑战性，关键是从俯视图中得出几何体的排列信息．22．（1）226cm ；（2）见解析【分析】（1）直接利用几何体的表面积求法，分别求出各侧面即可；（2）利用从不同角度进而得出观察物体进而得出左视图和俯视图．【详解】（1）该几何体的表面积（含下底面）为：(623242)11S =⨯+⨯+⨯⨯⨯226cm =， 故答案为26 cm 2；（2）如图所示．左视图 俯视图【点睛】此题主要考查了几何体的表面积求法以及三视图画法，注意观察角度是解题的关键． 23．详见解析【分析】根据几何体三视图的画图要求画图即可.【详解】如图所示：【点睛】此题考查几何体的三视图，此类题要求学生有一定的空间想象能力.24．见详解【分析】根据几何体的三视图的定义，即可得到几何体从左面和正面看到的图形．【详解】如图所示：主视图左视图【点睛】本题主要考查三视图的定义，掌握左视图和主视图的概念，是解题的关键．25．树AB高14 3m【分析】根据树和标杆平行列出比例式代入相关数据即可求解．【详解】解：∵AB与CD平行，∴AB：BE＝CD：DE，∴AB：7＝2：3，解得AB＝14 3故树AB高143m．【点睛】考核知识点：平行投影.理解平行投影性质是关键. 26．（1）见解析；（2）34【分析】（1）从正面看得到从左往右4列正方形的个数依次为1，3，1，2；从左面看得到从左往右2列正方形的个数依次为3，1；从上面看得到从左往右,4列正方形的个数依次为2，1，,1，1，依此画出图形即可；（2）有顺序的计算上下面，左右面，前后面的面积之和，然后加上2个三视图中没看到的面，计算表面积之和，即可；【详解】解：（1）如下图：（2）（5×2+7×2+4×2+2）×（1×1）=（10+14+8+2）×1=34×1=34故答案为：34．【点睛】考查了作图-三视图，三视图分为主视图、左视图、俯视图，分别是从物体正面、左面和上面看，所得到的图形．计算几何体的表面积应有顺序的分为相对的面进行计算不易出差错.。

九年级数学（下）第二十九章《投影与视图》全章测试题一、选择题1．平行投影中的光线是( )A．平行的B．聚成一点的C．不平行的D．向四面八方发散2．正方形在太阳光下的投影不可能是( )A．正方形B．一条线段C．矩形D．三角形3．如图1，将一块正方形纸片沿对角线折叠一次，然后在得到的三角形的三个角上各挖去一个圆洞，最后将正方形纸片展开，得到的图案是( )4．由一些完全相同的小立方块搭成的几何体的三视图如图所示，那么搭成这个几何体所用的小立方块的个数是( )第4题图A．8 B．7 C．6 D．5 5．如图是某几何体的三视图及相关数据，则判断正确的是( )第5题图A．a＞c B．b＞cC．4a2＋b2＝c2D．a2＋b2＝c26．若干个正方体形状的积木摆成如图所示的塔形，平放于桌面上，上面正方体的下底四个顶点是下面相邻正方体的上底各边中点，最下面的正方体棱长为1，如果塔形露在外面的面积超过7，则正方体的个数至少是( )A．2 B．3C．4 D．5二、填空题7．一个圆柱的俯视图是______，左视图是______．8．如果某物体的三视图如图所示，那么该物体的形状是______．第8题图9．一空间几何体的三视图如图所示，则这个几何体的表面积是______cm2．第9题图10．如图，水平放置的长方体的底面是边长为2和4的矩形，它的左视图的面积为6，则长方体的体积等于______．三、解答题11．楼房、旗杆在路灯下的影子如图所示．试确定路灯灯炮的位置，再作出小树在路灯下的影子．(不写作法，保留作图痕迹)12．画出图中的九块小立方块搭成几何体的主视图、左视图和俯视图．13．如图是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，请画出这个几何体的主视图和左视图．14．如图是一个几何体的主视图和俯视图，求该几何体的体积( 取3.14)．15．拿一张长为a，宽为b的纸，作一圆柱的侧面，用不同的方法作成两种圆柱，画出图形并求这两种圆柱的表面积．答案与提示第二十九章 投影与视图全章测试1．A ． 2．D ． 3．A ． 4．A ． 5．D ． 6．B ． 7．圆；矩形． 8．三棱柱． 9．48π． 10．24． 11．如图：12．如图：13．如图：14．体积为π×102×32＋30×25×40≈40 048(cm 3)．15．第一种：高为a ，表面积为;π221b ab S +=第二种：高为b ，表面积为⋅+=π222a ab S。

九年级数学下册《投影与视图》单元测试卷（附答案解析）一、单选题1.“皮影戏”是我国一种历史悠久的民间艺术，下列关于它的说法正确的是()A. 皮影戏的原理是利用平行投影将剪影投射到屏幕上B. 屏幕上人物的身高与相应人物剪影的身高相同C. 屏幕上影像的周长与相应剪影的周长之比等于对应点到光源的距离之比D. 表演时，也可以利用阳光把剪影投射到屏幕上2.下列几何体各自的三视图中，有且仅有两个视图相同的是()A. ①②B. ②③C. ①④D. ②④3.如图，某剧院舞台上的照明灯P射出的光线成“锥体”，其“锥体”面图的“锥角”是60°.已知舞台ABCD是边长为6m的正方形．要使灯光能照射到整个舞台，则灯P的悬挂高度是()A. 3√6mB. 3√3mC. 4√3mD. √6m4.在下列四幅图形中，能表示两棵小树在同一时刻阳光下影子的图形的可能是()A. B.C. D.5.如图所示的几何体的左视图是()A. B.C. D.6.如图，晚上小亮在路灯下散步，在小亮由A处径直走到B处这一过程中，他在地上的影子()A. 逐渐变短B. 先变短后变长C. 先变长后变短D. 逐渐变长7.下列图形中，主视图和左视图一样的是()A. B.C. D.8.图中三视图对应的几何体是()A. B.C. D.9.图中几何体的俯视图是()A. B. C. D.10.人离窗子越远，向外眺望时此人的盲区是（）A. 变大B. 变小C. 不变D. 无法确定二、填空题11.在一盏路灯旁的地面上竖直立着两根木杆，两根木杆在这盏路灯下形成各自的影子，则将它们各自的顶端与自己的影子的顶端连线所形成的两个三角形 ______ 相似.(填“可能”或“不可能”)．12.如图，光源P在水平横杆AB的上方，照射横杆AB得到它在平地上的影子为CD(点P、A、C在一条直线上，点P、B、D在一条直线上)，不难发现AB//CD.已知AB=1.5m，CD=4.5m，点P到横杆AB的距离是1m，则点P到地面的距离等于______m.13.圆柱的主视图是长方形，左视图是______形，俯视图是______形．14.画三种视图时，对应部分的长度要________，而且通常把俯视图画在主视图________面，把左视图画在主视图________面．15.许多影院的座位做成阶梯形，目的是____（请用数学知识回答）．16.已知某几何体的三视图如图所示，其中俯视图为等边三角形，则该几何体的表面积为______．17.如图所示是一个几何体的三视图，若这个几何体的体积是6，则它的表面积是 ______.18.直角坐标系内，身高为1.5米的小强面向y轴站在x轴上的点A(−10,0)处，他的前方5米处有一堵墙，已知墙高2米，则站立的小强观察y(y>0)轴时，盲区(视力达不到的地方)范围是______.19.如图所示，是由一些相同的小立方体搭成的几何体分别从正面、左面、上面看到的该几何体的形状图，那么构成这个立体图形的小正方形有 ______个．三、解答题20.小明周末到公园里散步，当他沿着一段平坦的直线跑道行走时，前方出现一棵树AC和一座景观塔BD(如图)，假设小明行走到M处时正好透过树顶C看到景观塔的第5层顶端E处，此时他的视角为30°，已知树高AC=10米，景观塔BD共6层(塔顶高度和小明的身高忽略不计)，每层5米．(1)当小明向前走到点N处时，刚好看不到景观塔BD，请在图中作出点N，不必写作法；(2)请问，小明再向前走多少米刚好看不到景观塔BD？(结果保留根号)21.已知小明和树的高与影长，试找出点光源和旗杆的影长．22.明明与亮亮在借助两堵残墙玩捉迷藏游戏，若明明站在如图所示位置时，亮亮在哪个范围内活动是安全的？请在图(1)的俯视图(2)中画出亮亮的活动范围．23.如图，两棵树的高度分别为AB=6m，CD=8m，两树的根部间的距离AC=4m，小强沿着正对这两棵树的方向从左向右前进，如果小强的眼睛与地面的距离为1.6m，当小强与树AB的距离小于多少时，就不能看到树CD的树顶D？24.补全下面物体的三视图．25.一个圆柱体形零件，削去了占底面圆的四分之一部分的柱体(如图)，现已画出了主视图与俯视图.(1)请只用直尺和圆规，将此零件的左视图画在规定的位置(不必写作法，只须保留作图痕迹)；(2)若此零件底面圆的半径r=2cm，高ℎ=3cm，求此零件的表面积.26.如图，在楼房MN前有两棵树与楼房在同一直线上，且垂直于地面，为了测量树AB、CD的高度，小明爬到楼房顶部M处，光线恰好可以经过树CD的顶站C点到达树AB的底部B点，俯角为37°，此时小亮测得太阳光线恰好经过树CD的顶部C点到达楼房的底部N点，与地面的夹角为30°，树CD的影长DN为15米，请求出树AB和楼房MN的高度．(√3≈1.73,sin37°≈0.60,cos37°≈0.800,tan37°≈0.75，结果精确到0.1m)参考答案和解析1.【答案】C;【解析】解：A.“皮影戏”是根据中心投影将剪影投射到屏幕上，因此选项A不符合题意；B.由中心投影的性质可知幕上人物的身高与相应人物剪影的身高成比例，因此选项B不符合题意；C.由中心投影的性质可知屏幕上影像的周长与相应剪影的周长之比等于相似比，即等于对应点到光源的距离之比，因此选项C符合题意；D.表演时，不可以利用阳光把剪影投射到屏幕上，因此选项D不符合题意；故选：C.根据中心投影的意义和性质，逐项进行判断即可，同时注意与平行投影的区别与联系．此题主要考查的是中心投影的性质，注意中心投影与平行投影的区别，利用生活中的“皮影戏”体现光的中心投影性质，这是光投影在生活中的应用，平时多观察，多思考．2.【答案】D;【解析】本题是基础题，考查几何体的三视图的识别能力，作图能力，三视图的投影规则是主视、俯视长对正；主视、左视高平齐，左视、俯视宽相等．利用三视图的作图法则，对选项判断，A的三视图相同，圆锥，四棱锥的两个三视图相同，棱台都不相同，推出选项即可．解：∵正方体的三视图都相同，而三棱台的三视图各不相同，圆锥和正四棱锥的，正视图和侧视图相同，∴正确答案为D．故选D．3.【答案】A;【解析】解：连接AC，∵∠APC=60°，∴∠PAC=∠PCA=60°，∵ABCD是边长为6m的正方形，∴AC=6√2，OC=3√2∴PC=6√2，∴PO=3√6，故选：A.先根据题意进行连接AC，再根据“锥体”面图的“锥角”是60°得出△PAC是等边三角形，再根据它的计算方法和正方形的特点分别进行计算，即可求出答案．此题主要考查了中心投影和圆锥的计算，解答该题的关键是根据等边三角形和正方形的计算方法进行计算．4.【答案】D;【解析】解：A、两棵小树的影子的方向相反，不可能为同一时刻阳光下影子，所以A选项错误；B、两棵小树的影子的方向相反，不可能为同一时刻阳光下影子，所以B选项错误；C、在同一时刻阳光下，树高与影子成正比，所以C选项错误；D、在同一时刻阳光下，树高与影子成正比，所以D选项正确．故选：D．根据平行投影得特点，利用两小树的影子的方向相反可对A、B进行判断；利用在同一时刻阳光下，树高与影子成正比可对C、D进行判断．该题考查了平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影．5.【答案】B;【解析】解：从左边看，是一列两个矩形．故选：B.根据左视图是从左边看得到的图形，可得答案．此题主要考查了简单组合体的三视图，从左边看得到的图形是左视图．6.【答案】B;【解析】【试题解析】该题考查了中心投影：由同一点(点光源)发出的光线形成的投影叫做中心投影．如物体在灯光的照射下形成的影子就是中心投影．小亮由A处径直走到路灯下，他的影子由长变短，再从路灯下走到B处，他的影子则由短变长．解：根据中心投影的特点，知小亮由A处走到路灯下，他的影子由长变短，由路灯下走到B处，他的影子由短变长．故选B．7.【答案】D;【解析】解：A.主视图和左视图不相同，故本选项不合题意；B.主视图和左视图不相同，故本选项不合题意；C.主视图和左视图不相同，故本选项不合题意；D.主视图和左视图相同，故本选项符合题意；故选：D.根据各个几何体的主视图和左视图进行判定即可．此题主要考查简单几何体的三视图，掌握各种几何体的三视图的形状是正确判断的关键．8.【答案】B;【解析】解：由主视图可以推出这个几何体是上下两个大小不同柱体，从主视图推出这两个柱体的宽度不相同，从俯视图推出上面是圆柱体，直径小于下面柱体的宽．由此可以判断对应的几何体是选项B.故选：B.由主视图和左视图可得此几何体为柱体，根据俯视图可判断出此上面是圆柱体，由此观察图形即可得出结论．此题主要考查了三视图，用到的知识点为：由主视图和左视图可得几何体是柱体，锥体还是球体，由俯视图可确定几何体的具体形状．9.【答案】D;【解析】解：从上面看可得到三个矩形左右排在一起，中间的较大，故选：D．找到从上面看所得到的图形即可．该题考查了三视图的知识，俯视图是从物体的上面看得到的视图．10.【答案】A;【解析】解：如图：AB为窗子，EF∥AB，过AB的直线CD，通过想象我们可以知道，不管在哪个区域，离窗子越远，视角就会越小，盲区就会变大．故选：A．11.【答案】可能;【解析】解：∵中心投影是由点光源发出的光线形成的投影，∴当两根木杆距离点灯距离相等时它们各自的顶端与自己的影子的顶端连线所形成的两个三角形相似，否则不相似，故答案为：可能．根据中心投影是由点光源发出的光线形成的投影可以得到三角形是否相似．此题主要考查了相似三角形的应用及中心投影的知识，解答该题的关键是了解中心投影是由点光源发出的光线形成的投影．12.【答案】3;【解析】解：如图，作PF⊥CD于点F，∵AB//CD，∴△PAB∽△PCD，PE⊥AB，∴△PAB∽△PCD，∴ABCD =PEPF，即：1.54.5=1PF，解得PF=3.故答案为：3.易得△PAB∽△PCD，利用相似三角形对应边的比等于对应高的比可得AB与CD间的距离．考查相似三角形的应用；用到的知识点为：相似三角形对应边的比等于对应高的比．13.【答案】长方圆;【解析】解：圆柱的主视图是长方形，左视图是长方形，俯视图是圆形．从正面看到的图叫做主视图，从左面看到的图叫做左视图，从上面看到的图叫做俯视图．此题主要考查了几何体的三视图的判断．14.【答案】相等；下；右;【解析】这道题主要考查三视图的画法，熟练掌握物体的长、宽、高与三种视图的关系是解答该题的关键，首先正确理解：主视图，左视图，俯视图分别是从物体正面，左面和上面看所得到的图形，然后再从几何体的长、宽、高三个方面分析从不同的角度所观察到物体的情况，进而作出解答．解：在画三种视图时，对应部分的长度要相等，而且通常把俯视图画在主视图下面，把左视图画在主视图右面．故答案为相等；下；右．15.【答案】减少观众的盲区（看不见的地方），使得每人都能看到屏幕;【解析】解：结合盲区的定义，我们可以知道影院的座位做成阶梯形是为了然后面的观众有更大的视野从而减少盲区，使得没人都能看到屏幕，因此影院的座位做成阶梯形的原因是减少观众的盲区（看不见的地方），使得每人都能看到屏幕．故答案为：减少观众的盲区（看不见的地方），使得每人都能看到屏幕．16.【答案】（18+2√3）c m2;【解析】解：该几何体是一个三棱柱，底面等边三角形边长为2cm，高为√3cm，三棱柱的高×2×√3=18+2√3(cm2).为3，所以，其表面积为3×2×3+2×12故答案为(18+2√3)cm2．由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．该题考查了三视图，三视图是中考经常考查的知识内容，难度不大，但要求对三视图画法规则要熟练掌握，对常见几何体的三视图要熟悉．17.【答案】22;【解析】解：∵由主视图得出长方体的长是3，宽是1，这个几何体的体积是6，∴设高为ℎ，则1×3×ℎ=6，解得：ℎ=2，∴它的表面积是：1×3×2+3×2×2+1×2×2=22.故答案为：22.根据主视图与左视图得出长方体的长和宽，再利用图形的体积得出它的高，进而得出表面积．此题主要考查了利用三视图判断几何体的长和宽，得出图形的高是解题关键．18.【答案】0＜y≤2.5;【解析】解：过D作DF⊥OC于F，交BE于H，OF=1.5，BH=0.5，三角形DBH中，tan∠BDH=BH：DH=0.5：5，因此三角形CDF中，CF=DF⋅tan∠BDH=1因此，OC=OF+CF=1+1.5=2.5.因此盲区的范围在0<y⩽2.5.如图，本题所求的就是OC的值，过D作DF⊥OC于F，交BE于H，利用三角函数可求出．利用数学知识解决实际问题是中学数学的重要内容．解决此问题的关键在于正确理解题意的基础上建立数学模型，把实际问题转化为数学问题．19.【答案】5;【解析】解：由从上面看到的图形易得最底层有4个正方体，第二层有1个正方体，那么共有4+1=5(个)正方体组成，故答案为：5.易得这个几何体共有2层，由俯视图可得第一层正方体的个数，由主视图和左视图可得第二层正方体的个数，相加即可．考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．20.【答案】解：（1）如图，点N 即为所求．（2）由题意得，BE=5×5=25（米），BD=5×6=30（米），在Rt △ACM 中，∵∠M=30°，AC=10米，∴AM=10√3（米），在Rt △BEM 中，∵∠M=30°，BE=25米，∴BM=25√3（米），∴AB=BM-AM=25√3-10√3=15√3（米），∵AC ∥BD ，∴△ACN ∽△BDN ，∴AC BD =NA NB =1030=13，设NA=x 米，则NB=（x+15√3）米， x+15√3=13， 解得，x=15√33， ∴MN=MA-NA=10√3-15√32=5√32（米）， 答：小明再向前走5√32米刚好看不到景观塔BD ．;【解析】 (1)连接DC 并延长交BM 于点N.(2)利用直角三角形的边角关系和相似三角形的性质进行解答即可．此题主要考查直角三角形的边角关系，相似三角形的判断和性质，连接和掌握直角三角形的边角关系、相似三角形的性质是解决问题的前提．21.【答案】解：如图：连接AB、CD并延长交与点O，点O即为点光源，EG为旗杆的影子．;【解析】首先根据小明的身高和影长与树的高度和影长确定点光源，然后由过点光源和旗杆的顶部确定旗杆的影长即可．此题主要考查了中心投影的知识，中心投影是由点光源发出的，确定了点光源是解决本题的关键．22.【答案】解：阴影部分A、B为亮亮活动的范围．;【解析】亮亮活动的安全范围其实就是明明的盲区，因此画亮亮的活动范围只要画出明明的盲区就行了．本题是结合实际问题来考查学生对视点，视角和盲区的理解能力．23.【答案】解：设FG=x米．那么FH=x+GH=x+AC=x+4（米），∵AB=6m，CD=8m，小强的眼睛与地面的距离为1.6m，∴BG=4.4m，DH=6.4m，∵BA⊥PC，CD⊥PC，∴AB∥CD，∴FG：FH=BG：DH，即FG•DH=FH•BG，∴x×6.4=（x+4）×4.4，解得x=8.8（米），因此小于8.8米时就看不到树CD的树顶D．;【解析】根据盲区的定义结合图片，我们可看出在FG之间时，是看不到树CD的树顶D的．因此求出FG就是本题的关键．已知了AC的长，BG、DH的长，那么可根据平行线分线段成比例来得出关于FG、FH、BG、DH 的比例关系式，用FG表示出FG后即可求出FG的长．24.【答案】解：如图示，．;【解析】此题主要考查了三视图的画法，注意实线和虚线在三视图的用法．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形；认真观察实物图，按照三视图的要求画图即可，注意看得到的棱长用实线表示，看不到的棱长用虚线的表示．25.【答案】（1）左视图与主视图形状相同，有作垂线（直角）的痕迹（作法不唯一）．（2）两个底面积：2πr2×3=6π（c m2）；4+2r）×3=（3π+4）×3=9π+12（c m2）；侧面积：（2πr×34表面积：15π+12（c m2）．;【解析】(1)由削去了占底面圆的四分之一部分的柱体易得主视图和左视图相同，可先画一条线段等于主视图中大长方形的长，然后分别做两个端点的垂线及线段的垂直平分线，在两端点的垂线上分别截取主视图的高连接即可得到几何体的左视图；(2)此零件的表面积=两个底面积+侧面积，把相关数值代入即可求解．解决本题的关键是得到零件全面积的等量关系，注意侧面积的展开图应为一个长方形，长方形的长为四分之三圆的周长+半径长．26.【答案】解：在Rt△CDN中，，∵tan30°=CDDN∴CD=tan30°•DN=5√3，∵∠CBD=∠EMB=37°，√3，∴BD=CD÷tan37°=203√3∴BN=DN+BD=15+203，在Rt△ABN中，tan30°=ABBN∴AB=tan30°•BN≈15.3，√3）≈19.9在Rt△MNB中，MN=BN•tan37°=0.75（15+203∴树高AB是15.3米，楼房MN的高度是19.9米．;【解析】，得到CD=tan30°⋅DN=5√3于是得到BD=CD=5√3，在RtΔCDN中，由于tan30°=CDDN在RtΔABN中，根据三角函数的定义即可得到结论；该题考查了解直角三角形的应用，解答本题的关键是借助俯角构造直角三角形，并结合图形利用三角函数解直角三角形．。

学校：__________ 姓名：__________ 班级：__________ 考号：__________一、选择题1．如图，是由－些小立方块所搭几何体的三种视图，若在所搭几何体的基础上（不改变原几何体中小立方块的位置），继续添加相同的小立方块最后搭成一个大的长方体，至少还需要添加（）个小立方块．A．26 B．38 C．54 D．562．如图是由大小相同的小正方体搭成的几何体，将其中的一个小正方体①去掉，则三视图不发生改变的是（）A．主视图B．俯视图C．左视图D．俯视图和左视图3．桌面上放着长方体和圆柱体各1个，按下图所示的方式摆放在一起，其左视图是（）A．B．C．D．4．如图，是由一些大小相同的小正方体组成的几何体的主视图和俯视图，则组成这个几何体的小正方体最多块数是（）A．9 B．10 C．11 D．125．下面几何体的左视图是( )A．B．C．D．6．如图是由一些相同的小正方体构成的立体图形的三视图．构成这个立体图形的小正方体的个数是（）A．6 B．7 C．4 D．57．从上面看下图能看到的结果是图形（）A．B．C．D．8．如图所示立体图形,从上面看到的图形是（）A．B．C．D．9．如图是小明一天看到的一根电线杆的影子的俯视图，按时间先后顺序排列正确的是( )A．(1)(2)(3)(4) B．(4)(3)(2)(1) C．(4)(3)(1)(2) D．(2)(3)(4)(1)10．下列几何体中，其主视图、俯视图和左视图分别是图中三个图形的是（）A．B．C．D．11．某展厅要用相同的正方体木块搭成一个展台，从正面、左面、上面看到的形状如图所示，请判断搭成此展台共需这样的正方体（）．A．6个B．5个C．4个D．3个12．如图是由5个相同的正方体搭成的几何体，其左视图是（）A．B．C．D．13．如图是由5个大小相同的正方体组成的几何体，则该几何体的主视图是（）A．B．C．D．14．如图是一个几何体的三视图，根据图中所示数据求得这个几何体的侧面积是（）A ．12πB ．6πC ．12π+D ．6π+二、填空题15．已知：如图是由若干个大小相同的小正方体所搭成的几何体从正面、左面和上面看到的形状图，则搭成这个几何体的小正方体的个数是_______．16．由几个相同的小正方体搭成的一个几何体如图所示，这个几何体的主视图可以看到5个小正方体的面，则俯视图与左视图能看到的小正方体的面的个数和为______．17．广场上一个大型艺术字板块在地上的投影如图所示，则该投影属于_____．（填写“平行投影”或“中心投影”）18．如图，圆柱形容器高为18cm ，底面周长为24cm ，在杯内壁离杯底4cm 的点B 处有乙滴蜂蜜，此时一只蚂蚁正好在杯外壁，离杯上沿2cm 与蜂蜜相对的点A 处，则蚂蚁从外币A 处到达内壁B 处的最短距离为_______．19．如图，光源P 在横杆AB 的正上方，AB 在灯光下的影子为CD ，AB ∥CD ，AB=2m ，CD=6m ，点P 到CD 的距离是2.7m ，则点P 到AB 间的距离是________．20．如图，是某一个几何体的俯视图，主视图、左视图，则这个几何体是________．21．如图，正三棱柱的底面周长为9，截去一个底面周长为3的正三棱柱，所得几何体的俯视图的周长是____．22．如图所示，是从不同方向看到的由一些小立方块搭成的几何体的形状图，若在所搭几何体的基础上（不改变原几何体中小立方块的位置），继续添加相同的小立方块，以便搭成一个大正方体，则至少还需要______个小立方块．23．如图，一棵树（AB）的高度为7.5米，下午某一个时刻它在水平地面上形成的树影长（BE）为10米，现在小明想要站这棵树下乘凉，他的身高为1.5米，那么他最多可以离开树干多少米才可以不被阳光晒到？____．24．如图，小军、小珠之间的距离为2.8m，他们在同一盏路灯下的影长分别为1.7m，1.5m，已知小军、小珠的身高分别为1.7m，1.5m，则路灯的高为________m．25．一个几何体的三视图如图所示，其中从上面看的视图是一个等边三角形，则这个几何体的表面积为____．26．将四个棱长为1的正方体如图摆放，则这个几何体的表面积是________.三、解答题27．如图，若干个完全相同的小正方体堆成一个几何体．（1）请在图中方格中画出该几何体的左视图和俯视图．（2）用若干小立方体搭一个几何体，使得它的左视图和俯视图与你在方格中所画的一致，则这样的几何体最多要个小立方块．（3）若小正方体的棱长为1cm，如果将图1中几何体的表面（不含几何体之间叠合部分及与地面接触的底面）喷上油漆，求需喷漆部分的面积．28．如图所示是由几个小立方体所组成几何体从上面看到的形状，小正方形中的数字表示在该位置的小立方体的个数，请画出这个几何体从正面和从左面看到的形状．A B，且木棒AB的长为8cm. 29．已知木棒AB垂直投射于投影面a上的投影为11A B长；（1）如图（1），若AB平行于投影面a，求11A B长.（2）如图（2），若木棒AB与投影面a的倾斜角为30，求这时1130．如图各图是棱长为1cm的小正方体摆成的，如图①中,从正面看有1个正方形，表面积为6cm2；如图②中,从正面看有3个正方形，表面积为18cm2；如图③，从正面看有6个正方形，表面积为36cm2；…(1)第6个图中，从正面看有多少个正方形?表面积是多少?(2)第n个图形中，从正面看有多少个正方形?表面积是多少?【参考答案】一、选择题1．A2．C3．C4．C5．C6．A7．D8．C9．C10．A11．C12．A13．D14．B二、填空题15．【分析】根据主视图和俯视图判断几何体的底层的正方体的个数根据主视图和左视图判断几何体的第二和第三层的正方体的个数计算即可【详解】解：从主视图和俯视图可知几何体的底层有4个正方体从主视图和左视图可知几16．7【分析】左视图有2列每列小正方形数目分别为21；俯视图有3列每行小正方形数目分别为121据此计算即可【详解】解：根据题意可得左视图有2列每列小正方形数目分别为21；俯视图有3列每行小正方形数目分别17．中心投影【解析】【分析】找出光源即可得出结果【详解】如图可知该投影属于中心投影故答案为：中心投影【点睛】平行投影与中心投影之间的区别是平行投影的投影线互相平行而中心投影的投影线交于一点主要从形成投影18．20cm【分析】将杯子侧面展开建立A关于EF的对称点A′根据两点之间线段最短可知A′B的长度即为所求【详解】解:如答图将杯子侧面展开作A关于EF的对称点A′连接A′B则A′B即为最短距离根据勾股定理19．09m【分析】根据AB∥CD易得△PAB∽△PCD根据相似三角形对应高之比等于对应边之比列出方程求解即可【详解】∵AB∥CD∴△PAB∽△PCD∴假设P到AB距离为x则=x=09故答案为09m【点睛20．圆柱【解析】解：这个几何体是圆柱故答案为：圆柱21．8【解析】试题分析：根据从上边看得到的图形是俯视图可知从上边看是一个梯形：上底是1下底是3两腰是2周长是1+2+2+3=8故答案为8考点：1简单组合体的三视图；2截一个几何体22．19【分析】先由主视图左视图俯视图求出原来的几何体共有8个立方块再根据搭成的大正方体的共有3×3×3＝27个小立方块即可得出答案【详解】解：由主视图可知原来的几何体有三层且有3列；由左视图可知搭成的23．8【分析】设小明这个时刻在水平地面上形成的影长为x米利用同一时刻物体的高度与影长成正比得到＝解得x＝2然后计算两影长的差即可【详解】解：设小明这个时刻在水平地面上形成的影长为x米根据题意得＝解得x＝24．3【分析】如图由题意证明AB＝EBAB＝BF推出DB＝AB﹣17BN＝AB﹣15根据DN＝28构建方程求解即可【详解】解：如图由题意可得：在Rt△CDE中CD＝DE＝17m在Rt△MNF中MN＝NF25．【分析】先判断出几何体为正三棱柱求出三棱柱的底面积最后求表面积即可【详解】解：由三视图得几何体为正三棱柱上下底为边长为2的等边三角形侧面积为长为3宽为2的矩形如图等边三角形ABC中作AD⊥BC于D则26．18【分析】这个几何体的表面积是主视图左视图俯视图的面积和的2倍【详解】（3+3+3）×2=18故答案为18【点睛】本题考查了几何体的表面积的计算方法将问题转化为三视图面积和的2倍是解决问题的关键三、解答题27．28．29．30．【参考解析】一、选择题1．A解析：A【分析】先由主视图、左视图、俯视图求出原来的几何体共有10个正方体，再根据搭成的大正方体的共有4×3×3=36个小正方体，即可得出答案．【详解】解：由主视图可知，搭成的几何体有三层，且有4列；由左视图可知，搭成的几何体共有3行；第一层有7个正方体，第二层有2个正方体，第三层有1个正方体，共有10个正方体，∵搭在这个几何体的基础上添加相同大小的小正方体，以搭成一个大正方体，∴搭成的大正方体的共有4×3×3=36个小正方体，∴至少还需要36-10=26个小正方体．故选：A．【点睛】本题考查了学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查，关键是求出搭成的大正方体共有多少个小正方体．2．C解析：C【分析】利用结合体的形状，结合三视图可得出主视图没有发生变化．【详解】解：主视图由原来的三列变为两列；俯视图由原来的三列变为两列；左视图不变，依然是两列，左起第一列是两个小正方形，第二列底层是一个小正方形．故选：C．【点睛】本题考查了简单组合体的三视图，根据题意正确掌握三视图的观察角度是解题的关键．3．C解析：C【分析】根据从左边看得到的图形是左视图，可得答案．【详解】解：从左边看时，圆柱和长方体都是一个矩形，圆柱的矩形竖放在长方体矩形的中间．故选：C．【点睛】本题考查三视图的知识，左视图是从物体的左面看得到的视图．4．C解析：C【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形，再根据主视图与俯视图得出答案．【详解】解：根据几何体的主视图和俯视图，可以得出那个主视图看最少5个，那个俯视图看，最左边正方形前后可以有三列，分别有三个⨯+个．故最多有332=11故选C．【点睛】本题考查了三视图的应用，根据从俯视图看，最左边正方形前后可以有三列，分别有三个从而得出答案是解决问题的关键．5．C解析：C【分析】根据三视图的定义，从左边观察可得.【详解】从左面看可得到左边有2个正方形，右边有1个正方形．故选:C．【点睛】考核知识点：三视图.注意观察的方向.6．A解析：A【分析】利用三视图的观察角度不同得出行数与列数，结合主视图得出答案．【详解】解：如图所示：由左视图可得此图形有3行，由俯视图可得此图形有3列，由主视图可得此图形最左边一列有4个小正方体，中间一列有1个小正方体，最右边一列有1个小正方体，故构成这个立体图形的小正方体有6个．故选：A．【点睛】此题主要考查了由三视图判断几何体，利用三视图得出几何体的形状是解题关键．7．D解析：D【分析】先细心观察原立体图形中的圆锥体和长方体的位置关系，结合四个选项选出答案．【详解】从上面往下看到左边一个长方形，右边一个圆，因此只有D的图形符合这个条件．故选：D．【点睛】本题考查了三视图的知识，解题的关键是熟知俯视图是从上面往下的视图．8．C解析：C【分析】从上面看到3列正方形，找到相应列上的正方形的个数即可．【详解】从上面看得到从左往右3列正方形的个数依次为2，1，1，故选C．【点睛】本题考查了简单组合体的三视图，解决本题的关键是得到3列正方形具体数目．9．C解析：C【分析】根据平行投影的规律：早晨到傍晚物体的指向是：西-西北-北-东北-东，影长由长变短，再变长可得．【详解】根据平行投影的规律知：顺序为（4）（3）（1）（2）．故选C．【点睛】本题考查平行投影的特点和规律．在不同时刻，同一物体的影子的方向和大小可能不同，不同时刻物体在太阳光下的影子的大小在变，方向也在改变，就北半球而言，从早晨到傍晚物体的指向是：西-西北-北-东北-东，影长由长变短，再变长．10．A解析：A【解析】分析：根据三视图想象立体图形，从主视图可以看出左边的一列有两个，左视图可以看出右边一列有两个，俯视图中左边的一列有两个，综合起来可得解．详解：从主视图可以看出左边的一列有两个，右边的两列只有一行(第二行)；从左视图可以看出右边的一列有两个，左边的一列只有一行(第二行)；从俯视图可以看出左边的一列有两个，右边的两列只有一行(第一行)．故选A．.做这类题时要借助三种视图表示物体的特点，从主点睛：本题考查由三视图想象立体图形视图上弄清物体的上下和左右形状；从俯视图上弄清物体的左右和前后形状；从左视图上弄清楚物体的上下和前后形状，综合分析，合理猜想，结合生活经验描绘出草图后，再检验是否符合题意．11．C解析：C【分析】这些正方体分前、后两排，左、右两行．后排左边是一列2个正方体，右边一个正方体；前排1个正方体，与后排右列对齐．【详解】如图搭成此展台共需这样的正方体（如下图）共需4个这样的正方体．故选C.【点睛】本题是考查作简单图形的三视图，能正确辨认从正面、上面、左面（或右面）观察到的简单几何体的平面图形．12．A解析：A【分析】根据三视图的定义即可判断．【详解】根据立体图可知该左视图是底层有2个小正方形，第二层左边有1个小正方形．故选A．【点睛】本题考查三视图，解题的关键是根据立体图的形状作出三视图，本题属于基础题型．13．D解析：D【解析】【分析】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．【详解】从正面看易得第一层左侧有1个正方形，第二层有3个正方形．故选D．【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．14．B解析：B【解析】【分析】根据三视图确定该几何体是圆柱体，再根据主视图上的数据计算圆柱体的侧面积即可．【详解】解：先由三视图确定该几何体是圆柱体，底面半径是2÷2=1，高是3．所以该几何体的侧面积为2π×1×3=6π．故选：B．【点睛】此题主要考查了由三视图确定几何体和求圆柱体的侧面积，关键是根据三视图确定该几何体是圆柱体．二、填空题15．【分析】根据主视图和俯视图判断几何体的底层的正方体的个数根据主视图和左视图判断几何体的第二和第三层的正方体的个数计算即可【详解】解：从主视图和俯视图可知几何体的底层有4个正方体从主视图和左视图可知几解析：6【分析】根据主视图和俯视图判断几何体的底层的正方体的个数，根据主视图和左视图判断几何体的第二和第三层的正方体的个数，计算即可．【详解】解：从主视图和俯视图可知，几何体的底层有4个正方体，从主视图和左视图可知，几何体的第二和第三层各一个正方体，则搭成这个几何体的小正方体的个数为：4+1+1=6，故答案为：6．【点睛】本题考查的是由三视图判断几何体，掌握几何体的主视图、左视图和俯视图的概念是解题的关键．16．7【分析】左视图有2列每列小正方形数目分别为21；俯视图有3列每行小正方形数目分别为121据此计算即可【详解】解：根据题意可得左视图有2列每列小正方形数目分别为21；俯视图有3列每行小正方形数目分别解析：7【分析】左视图有2列，每列小正方形数目分别为2，1；俯视图有3列，每行小正方形数目分别为1，2，1．据此计算即可．【详解】解：根据题意可得左视图有2列，每列小正方形数目分别为2，1；俯视图有3列，每行小正方形数目分别为1，2，1．∴俯视图与左视图能看到的小正方体的面的个数和为：2+1+1+2+1=7．故答案为：7【点睛】本题考查实物体的三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．17．中心投影【解析】【分析】找出光源即可得出结果【详解】如图可知该投影属于中心投影故答案为：中心投影【点睛】平行投影与中心投影之间的区别是平行投影的投影线互相平行而中心投影的投影线交于一点主要从形成投影解析：中心投影【解析】【分析】找出光源即可得出结果.【详解】如图可知，该投影属于中心投影.故答案为：中心投影【点睛】平行投影与中心投影之间的区别是平行投影的投影线互相平行，而中心投影的投影线交于一点．主要从形成投影的光线来比较两者的区别．18．20cm【分析】将杯子侧面展开建立A关于EF的对称点A′根据两点之间线段最短可知A′B的长度即为所求【详解】解:如答图将杯子侧面展开作A关于EF的对称点A′连接A′B则A′B即为最短距离根据勾股定理解析：20 cm．【分析】将杯子侧面展开，建立A关于EF的对称点A′，根据两点之间线段最短可知A′B的长度即为所求.【详解】解:如答图，将杯子侧面展开，作A关于EF的对称点A′，连接A′B，则A′B即为最短距离．根据勾股定理，得2222A B A D BD121620'='+=+=（cm）．故答案为：20cm.【点睛】本题考查了平面展开---最短路径问题，将图形展开，利用轴对称的性质和勾股定理进行计算是解题的关键．同时也考查了同学们的创造性思维能力．19．09m【分析】根据AB∥CD易得△PAB∽△PCD根据相似三角形对应高之比等于对应边之比列出方程求解即可【详解】∵AB∥CD∴△PAB∽△PCD∴假设P 到AB距离为x则=x=09故答案为09m【点睛解析：0.9m【分析】根据AB∥CD，易得，△PAB∽△PCD，根据相似三角形对应高之比等于对应边之比，列出方程求解即可．【详解】∵AB∥CD，∴△PAB∽△PCD，∴ 2.7ABx CD=，假设P到AB距离为x，则2.7x=26，x=0.9．故答案为0.9m．【点睛】考查了相似三角形的性质和判定．本题考查了相似三角形的判定和性质，常用的相似判定方法有：平行线，AA，SAS，SSS；常用到的性质：对应角相等；对应边的比值相等；相似三角形对应高之比等于对应边之比；面积比等于相似比的平方．解此题的关键是把实际问题转化为数学问题（三角形相似问题）．20．圆柱【解析】解：这个几何体是圆柱故答案为：圆柱解析：圆柱【解析】解：这个几何体是圆柱．故答案为：圆柱．21．8【解析】试题分析：根据从上边看得到的图形是俯视图可知从上边看是一个梯形：上底是1下底是3两腰是2周长是1+2+2+3=8故答案为8考点：1简单组合体的三视图；2截一个几何体解析：8【解析】试题分析：根据从上边看得到的图形是俯视图，可知从上边看是一个梯形：上底是1，下底是3，两腰是2，周长是1+2+2+3=8，故答案为8．考点：1、简单组合体的三视图；2、截一个几何体22．19【分析】先由主视图左视图俯视图求出原来的几何体共有8个立方块再根据搭成的大正方体的共有3×3×3＝27个小立方块即可得出答案【详解】解：由主视图可知原来的几何体有三层且有3列；由左视图可知搭成的解析：19【分析】先由主视图、左视图、俯视图求出原来的几何体共有8个立方块，再根据搭成的大正方体的共有3×3×3＝27个小立方块，即可得出答案．【详解】解：由主视图可知，原来的几何体有三层，且有3列；由左视图可知，搭成的几何体共有3行；由俯视图易得最底层有5个小立方体，第二层有2个小立方体，第三层有1个小立方块，共有5+2+1=8个小立方块，∵搭成的大正方体的共有3×3×3＝27个小立方块，∴至少还需要27−8＝19个小立方块．故答案为：19．【点睛】本题考查了三视图，重点培养学生的空间想象能力，解题的关键是求出原来的几何体及搭成的大正方体共有多少个小立方块．23．8【分析】设小明这个时刻在水平地面上形成的影长为x米利用同一时刻物体的高度与影长成正比得到＝解得x＝2然后计算两影长的差即可【详解】解：设小明这个时刻在水平地面上形成的影长为x米根据题意得＝解得x＝解析：8【分析】设小明这个时刻在水平地面上形成的影长为x 米，利用同一时刻物体的高度与影长成正比得到1.5x ＝107.5，解得x ＝2，然后计算两影长的差即可． 【详解】解：设小明这个时刻在水平地面上形成的影长为x 米， 根据题意得1.5x ＝107.5，解得x ＝2， 小明这个时刻在水平地面上形成的影长为2米，因为10﹣2＝8（米），所以他最多离开树干8米才可以不被阳光晒到．故答案为：8．【点睛】本题考查了平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影．同一时刻物体的高度与影长成正比．24．3【分析】如图由题意证明AB ＝EBAB ＝BF 推出DB ＝AB ﹣17BN ＝AB ﹣15根据DN ＝28构建方程求解即可【详解】解：如图由题意可得：在Rt △CDE 中CD ＝DE ＝17m 在Rt △MNF 中MN ＝NF解析：3【分析】如图，由题意证明AB ＝EB ，AB ＝BF ，推出DB ＝AB ﹣1.7，BN ＝AB ﹣1.5，根据DN ＝2.8，构建方程求解即可．【详解】解：如图，由题意可得：在Rt △CDE 中，CD ＝DE ＝1.7m ，在Rt △MNF 中，MN ＝NF ＝1.5m ，∵∠CDE ＝∠MNF ＝90°，∴∠E ＝∠F ＝45°，∵AB ⊥EF ，∴AB ＝EB ＝BF ，∴DB ＝AB ﹣1.7，BN ＝AB ﹣1.5，∵DN ＝2.8m ，∴2AB ﹣1.7﹣1.5＝2.8，∴AB ＝3（m ），即路灯的高为3米．故答案为：3．【点睛】本题考查了中心投影和等腰直角三角形的判定和性质，属于常考题型，熟练掌握上述知识是解题的关键．25．【分析】先判断出几何体为正三棱柱求出三棱柱的底面积最后求表面积即可【详解】解：由三视图得几何体为正三棱柱上下底为边长为2的等边三角形侧面积为长为3宽为2的矩形如图等边三角形ABC 中作AD ⊥BC 于D 则 解析：1823+ 【分析】 先判断出几何体为正三棱柱，求出三棱柱的底面积，最后求表面积即可． 【详解】 解：由三视图得，几何体为正三棱柱，上下底为边长为2的等边三角形，侧面积为长为3，宽为2的矩形．如图，等边三角形ABC 中，作AD ⊥BC 于D ，则BD=1BC=12， 在t ABD R △中，2222AD=AB -BD =21=3-；∴11=BC AD=23=322ABC S ⨯⨯⨯⨯△， ∴三棱柱的表面积为23323=18+23⨯⨯+⨯．故答案为： 183+【点睛】本题考查了三视图，等边三角形的面积计算等知识，根据三视图判断出几何体形状是解题关键．26．18【分析】这个几何体的表面积是主视图左视图俯视图的面积和的2倍【详解】（3+3+3）×2=18故答案为18【点睛】本题考查了几何体的表面积的计算方法将问题转化为三视图面积和的2倍是解决问题的关键解析：18【分析】这个几何体的表面积是主视图、左视图、俯视图的面积和的2倍．【详解】（3+3+3）×2=18．故答案为18．【点睛】本题考查了几何体的表面积的计算方法，将问题转化为三视图面积和的2倍是解决问题的关键．三、解答题27．30cm（1）见解析；（2）14；（3）2【分析】（1）从上面看得到从左往右3列正方形的个数依次为3，2，1，依此画出图形即可；从左面看得到从左往右3列正方形的个数依次为3，2，1，；依此画出图形即可；（2）由俯视图易得最底层小立方块的个数，由左视图找到其余层数里最多个数相加即可；（3）数一数有多少个正方形露在外面即可求得面积．【详解】解：（1）如图所示：（2）由俯视图易得最底层有6个小立方块，第二层最多有5个小立方块，第三层最多有3个小立方块，所以最多有6+5+3=14个小立方块．故答案为：14；（3）若将图1中几何体的表面（不含几何体之间叠合部分及与地面接触的底面）喷上油漆，30cm，则需要喷6×2+6×2+6=30个小正方形，面积为230cm．故需喷漆部分的面积为2【点睛】本题考查了作图-三视图，用到的知识点为：三视图分为主视图、左视图、俯视图，分别是从物体正面、左面和上面看，所得到的图形，俯视图决定底层立方块的个数，易错点是由左视图得到其余层数里最多的立方块个数．。

第二十九章投影与视图达标测试卷（本试卷满分120分）一、选择题（每小题3分，共30分）1.下列几何体的左视图为长方形的是（）A B C D2．下列图形能表示两根立柱所形成的投影是平行投影的是（）A B C D3．如图是一个正三棱柱的三视图，则这个三棱柱摆放方式正确的是（）A B C D第3题图第5题图第6题图4．下列结论：①同一地点、同一时刻，不同物体在阳光照射下影子的方向是相同的；②不同物体在任何光线照射下影子的方向都是相同的；③同一物体在路灯照射下影子的方向与路灯的位置有关；④物体在光线照射下影子的长短仅与物体的长短有关．其中正确的有（）A．1个B．2个C．3个D．4个5．如图，两个等直径圆柱构成如图所示的T形管道，则其俯视图是（）A B C D6.如图，一个圆柱体在正方体上沿虚线从左向右平移，平移过程中不变的是（）A．主视图B．俯视图C．左视图D．主视图和俯视图7．与图中所示的三种视图相对应的几何体是（）A B C D 第7题图8.在同一天的四个不同时刻，某学校旗杆的影子如图所示，下列选项中按时间先后顺序排列正确的是（）A.②④③①B. ②③④①C. ③④①②D. ④③①②第8题图9．应县木塔是中国现存最高最古的一座木构塔式建筑，主要借助榫卯将木构件连接起来，构件的凸出部分叫榫头，凹进部分叫卯眼．如图，甲构件带有榫头，乙构件带有卯眼，两个构件恰好可以完全咬合，根据图中标示的方向，乙构件的主视图是（）A B C D第9题图第10题图10.如图是一个几何体的三视图，其中主视图与左视图完全一样，则这个几何体的表面积是（）A．80﹣2πB．80+4πC．80 D．80+6π二、填空题（每小题3分，共18分）11．如果一个几何体的主视图、左视图都是等腰三角形，俯视图为圆，那么我门可以确定这个几何体是.12．如图是一个球吊在空中，当发光的手电筒由远及近时，落在竖直墙面上的球的影子会_________．（填“逐渐变大”或“逐渐变小”）第12题图第13题图第14题图13．一圆柱按如图所示方式放置，若其左视图的面积为48，则该圆柱的侧面积为_______．14．如图，晚上小红由路灯A走向路灯B，当她走到点P时，发现她的影子顶部正好接触到路灯B的底部，此时她与路灯A的距离为20 m，与路灯B的距离为5 m.如果小红的身高为1.2 m，那么路灯A的高度是___________m.15．已知某几何体的三视图如图所示，其中俯视图为正六边形，则该几何体的侧面积为．第15题图第16题图16.如图，甲楼AB高18米，乙楼CD坐落在甲楼的正北面，已知当地冬至中午12时，物高与影长的比是1:2，已知两楼相距20米，那么甲楼的影子落在乙楼上的高DE为米．（结果保留根号）三、解答题（本大题共8小题，共72分）17.（6分）画出如图所示几何体的三视图.第17题图第18题图18.（6分）如图是小明与爸爸（线段AB）、爷爷（线段CD）在同一路灯下的情景（粗线分别表示三人的影子）．请根据要求，进行作图.（不写画法，但要保留作图痕迹）.（1）在图中画出灯泡所在的位置；（2）在图中画出小明的身高．19.（8分）（1）由大小相同的小立方块搭成的几何体如图，请在如图的方格中画出该几何体的俯视图和左视图；第19题图（2）用小立方体搭一几何体，使得它的俯视图和左视图与你在方格中所画的图一致，则这样的几何体最多要个小立方块．20. （8分）如图所示为一几何体的三视图.（1）这个几何体的名称为__________；（2）画出它的任意一种表面展开图；（3）若主视图是长方形，其长为10 cm，俯视图是等边三角形，其边长为4 cm，求这个几何体的侧面积.第20题图第21题图21.（8分）如图，在Rt△ABC中，∠ACB＝90°，投影线方向如图所示，点C在斜边AB上的正投影为点D. （1）试写出边AC，BC在AB上的投影；（2）试探究线段AC，AB和AD之间的关系；（3）线段BC，AB和BD之间也有类似的关系吗？请直接写出结论．22.（10分）某几何体的主视图和俯视图如图所示（单位：mm），求该几何体的体积．第22题图第23题图23．（12分）在一个阳光明媚的上午，数学陈老师组织学生测量小山坡上一棵大树CD的高度，山坡OM与地面ON的夹角为30°（∠MON＝30°），同一时刻站在水平地面上身高1.7米的小明AB在地面的影长BP为1.2米，此刻大树CD在斜坡上的影长DQ为5米，求大树的高度．24．（14分）如图，A，B两地相距12米，小明从点A出发沿AB方向匀速前进，2秒后到达点D，此时他（CD）在某一灯光下的影长为AD，继续按原速行走2秒到达点F，此时他（EF）在同一灯光下的影子仍落在其身后，并测得这个影长为1.2米，然后他将速度提高到原来的1.5倍，再行走2秒到达点H，此时他（GH）在同一灯光下的影长为BH（点C，E，G在一条直线上）.第24题图（1）请在图中画出灯光光源O的位置及小明位于点F时在这一灯光下的影长FM（不写画法）；（2）求小明原来的速度.投影与视图达标测试卷一、1．C 2．B 3．B 4．B 5．B 6．C 7．D 8．B 9．C 10．B二、11.圆锥 12.逐渐变大 13.48π 14.6 15.108 16.18-102三、17.解：如图所示：第17题图18.解：（1）如图所示，点O即为灯泡所在的位置.（2）如图所示，EF即为小明的身高．第18题图19. 解：（1）如图所示：第19题图（2）7 提示：由俯视图可知最底层有4个小立方块，第二层最多有3个小立方块，所以最多要4+3＝7（个）小立方块．20. 解：（1）该几何体是三棱柱.（2）展开图如图所示（答案不唯一）：第20题图（3）三棱柱的侧面展开图是长方形，长方形的长是等边三角形的周长即4×3=12（cm）.由题意，知主视图的长是三棱柱的高，所以三棱柱侧面展开图的面积为12×10=120（cm2）. 所以这个几何体的侧面积是120 cm2.21. 解：（1）边AC，BC在AB上的投影分别为AD，BD.（2）因为点C在斜边AB上的正投影为点D，所以CD⊥AB.所以∠ADC＝90°.因为∠A＝∠A，∠ADC＝∠ACB，所以△ADC∽△ACB.所以AC ADAB AC=，即AC2＝AD•AB.（3）BC2＝BD•AB．提示：同（2）可证△BCD∽△BAC，所以BC BDBA BC=，即BC2＝BD•AB．22.解：由主视图和俯视图可知，该几何体是上下两个圆柱的组合图形．所以该几何体的体积为16×π×2162⎛⎫⎪⎝⎭＋4×π×282⎛⎫⎪⎝⎭＝1088π(mm3)．23. 解：过点Q作QE⊥DC于点E.由题意，得△ABP∽△CEQ，所以AB BPCE EQ=.所以AB CEBP EQ=，即1.71.2CEEQ=．因为EQ∥NO，所以∠1＝∠2＝30°．因为QD＝5，所以DE=52，EQ=532.所以1.71.2532CE=，解得CE=85324.所以CD=CE+DE=52+85324=6085324+（米）．答：大树的高度为6085324+米．第23题图24．解：（1）灯光光源O，影长FM如图所示：第24题图（2）设小明原来的速度为x 米/秒，则AD=DF=CE=2x，AM=AF－MF=2x+2x-1.2=4x-1.2，EG=FH=2×1.5x=3x，MB=AB-AM=12－（4x－1.2）=13.2－4x.因为点C，E，G在一条直线上，CG∥AB，所以∠OCE＝∠A，∠OEC＝∠OMA，∠OEG＝∠OMB，∠OCE＝∠B.所以△OCE∽△OAM，△OEG∽△OMB.所以CE OEAM OM=，EG OEMB OM=.所以CE EGAM MB=，即234 1.213.24x xx x=--，解得x=1.5.经检验，x=1.5为原分式方程的根. 答：小明原来的速度为1.5米/秒．。

一、选择题1．如图是由大小相同的小正方体搭成的几何体，将其中的一个小正方体①去掉，则三视图不发生改变的是（）A．主视图B．俯视图C．左视图D．俯视图和左视图2．如图所示的几何体的主视图是（）A．B．C．D．3．如图是某几何体的三视图及相关数据，则下面判断正确的是（）A．a＞c B．b＞c C．a2+4b2＝c2D．a2＋b2＝c24．由7个相同的棱长为1的小立方块拼成的几何体如图所示，它的表面积为（）A．23B．24C．26D．285．如图，桌面上放着1个长方体和1个圆柱体，按如图所示的方式摆放在一起，其左视图是（）A ．B ．C ．D ． 6．如图是一个由相同小立方块搭成的几何体从上面看到的形状图，小正方形中的数字表示该位置上小立方块的个数，则该几何体从正面看是（ ）A ．B ．C ．D ． 7．如图，把一个棱长为3的正方体的每个面等分成9个小正方形，然后沿每个面正中心的一个正方形向里挖空（相当于挖去7个小正方体），所得到的几何体的表面积是（ ）A ．78B ．72C ．54D ．488．如图是一个几何体的三视图（图中尺寸单位：cm ），根据图中所示数据求得这个几何体的侧面积是（ ）A ．212cmB ．()212πcm +C ．26πcmD ．28πcm 9．如图所示的几何体，它的左视图是（ ）A ．B ．C ．D ． 10．圆桌面（桌面中间有一个直径为1m 的圆洞）正上方的灯泡（看作一个点）发出的光线照射平行于地面的桌面后，在地面上形成如图所示的圆环形阴影．已知桌面直径为2m ，桌面离地面1m，若灯泡离地面2m，则地面圆环形阴影的面积是（）A．2πm2B．3πm2C．6πm2D．12πm211．小乐用一块长方形硬纸板在阳光下做投影实验，通过观察，发现这块长方形硬纸板在平整的地面上不可能出现的投影是（）A．三角形B．线段C．矩形D．平行四边形12．从正面和左面看到长方体的图形如图所示（单位：cm），则从其上面看到图形的面积是（）cm2A．4 B．6 C．8 D．12二、填空题13．已知：如图是由若干个大小相同的小正方体所搭成的几何体从正面、左面和上面看到的形状图，则搭成这个几何体的小正方体的个数是_______．14．如图是由几个相同的小正方体搭建而成的几何体的主视图和俯视图，则搭建这个几何体所需要的小正方体至少为____个.15．如图是某几何体的三视图，则该几何体左视图的面积为_________．16．如图，已知路灯离地面的高度AB为4.8m，身高为1.6m的小明站在D处的影长为2m，那么此时小明离电杆AB的距离BD为_____m．17．如图，是由一些相同的小正方体构成的立体图形的三视图这些相同的小正方体的个数是______．18．身高相同的小明和小华站在灯光下的不同位置，如果小明离灯较远，那么小明的投影比小华的投影_________.（填长或短）19．用小立方块搭成的几何体从正面和上面看的视图如图，这个几何体中小立方块的个数最多有_________个．20．张师傅按1:1的比例画出某直三棱柱零件的三视图，如图所示，已知EFG中，==，4512,18EF cm EG cm∠=︒，则AB的长为_____cm．EFG参考答案三、解答题21．一个几何体的三种视图如图所示．（1）这个几何体的名称是 __，其侧面积为 __；（2）画出它的一种表面展开图；（3）求出左视图中AB的长．22．如图，若干个完全相同的小正方体堆成一个几何体．（1）请在图中方格中画出该几何体的左视图和俯视图．（2）用若干小立方体搭一个几何体，使得它的左视图和俯视图与你在方格中所画的一 致，则这样的几何体最多要 个小立方块．（3）若小正方体的棱长为1cm ，如果将图1中几何体的表面（不含几何体之间叠合部分及与地面接触的底面）喷上油漆，求需喷漆部分的面积．23．如图，AB 是某公园的一个圆形桌面的主视图，MN 是该桌面在一路灯下的影子，CD 是一个圆形凳面的主视图．（桌面、凳面均与地面平行）（1）请标出路灯O 的位置，并画出CD 在该路灯下的影子PQ ；（保留画图痕迹，光线用虚线表示）（2）若桌面直径和桌面与地面的距离均为1.2m ，并测得影子2MN m ，求路灯O 与地面的距离．24．如图各图是棱长为1cm 的小正方体摆成的，如图①中,从正面看有1个正方形，表面积为6cm 2；如图②中,从正面看有3个正方形，表面积为18cm 2；如图③，从正面看有6个正方形，表面积为36cm 2；…(1)第6个图中，从正面看有多少个正方形?表面积是多少?(2)第n 个图形中，从正面看有多少个正方形?表面积是多少?25．如图1，是由一些棱长为单位1的相同的小正方体组合成的简单几何体：（1）图中有_____个小正方体；（2）请在图1右侧方格中分别画出几何体的主视图和左视图．26．如图是由9个相同的小立方体组成的一个几何体，请利用下方网格画出这个几何体的主视图、左视图和俯视图(一个网格为小立方体的一个面).【参考答案】***试卷处理标记，请不要删除一、选择题1．C解析：C【分析】利用结合体的形状，结合三视图可得出主视图没有发生变化．【详解】解：主视图由原来的三列变为两列；俯视图由原来的三列变为两列；左视图不变，依然是两列，左起第一列是两个小正方形，第二列底层是一个小正方形．故选：C．【点睛】本题考查了简单组合体的三视图，根据题意正确掌握三视图的观察角度是解题的关键．2．C解析：C【分析】根据三视图的定义，主视图是底层有两个正方形，左侧有三层，即可得到答案.【详解】解：由题图可知，主视图为故选：C【点睛】本题考查了简单几何体的三视图，解题的关键是熟练掌握三视图的定义.3．D解析：D【分析】由三视图可知该几何体是圆锥，圆锥的高是a，母线长是c，底面圆的半径是b，刚好组成一个以c为斜边的直角三角形，由勾股定理，可得解．【详解】由题意可知该几何体是圆锥，根据勾股定理得，a2＋b2＝c2故选：D．【点睛】本题考查三视图和勾股定理，关键是由三视图判断出几何体是圆锥．4．D解析：D【分析】从6个方向数正方形的个数，再加上层中间的两个表面，从而得到几何体的表面积．【详解】它的表面积=5+5+5+5+3+3+2=28．故选：D．【点睛】本题考查了几何体的表面积：几何体的表面积=侧面积+底面积（上、下底的面积和）．5．C解析：C【分析】根据左视图是从左面看所得到的图形进行解答即可．【详解】从左边看时，圆柱和长方体都是一个矩形，圆柱的矩形竖放在长方体矩形的中间．故选：C．【点睛】本题考查了三视图的知识，左视图是从物体的左面看得到的视图．6．A解析：A【分析】由已知条件可知，主视图有3列，每列小正方形数目分别为1，2，1；左视图有2列，每列小正方形数目分别为2，2，据此可画出图形．【详解】根据图形可知：主视图有3列，每列小正方形数目分别为1，2，1．故选A．【点睛】本题考查了几何体的三视图画法．由几何体的俯视图及小正方形中的数字，可知主视图有3列，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图有2列，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．7．B解析：B【解析】【分析】如图所示，一、棱长为3的正方体的每个面等分成9个小正方形，那么每个小正方形的边长是1，所以每个小正方面的面积是1；二、正方体的一个面有9个小正方形，挖空后，这个面的表面积增加了4个小正方形，减少了1个小正方形，即：每个面有12个小正方形，6个面就是6×12=72个，那么几何体的表面积为72×1=72．【详解】如图所示，周边的六个挖空的正方体每个面增加4个正方形，减少了1个小正方形，则每个面的正方形个数为12个，则表面积为12×6×1=72.故选:B.【点睛】主要考查学生的空间想象能力，解决本题的关键是能够想象出物体表面积的变化情况. 8．C解析：C【分析】根据三视图确定该几何体是圆柱体，再计算圆柱体的侧面积．【详解】先由三视图确定该几何体是圆柱体，底面半径是2÷2＝1cm，高是3cm．所以该几何体的侧面积为2π×1×3＝6π（cm2）．故选C．【点睛】此题主要考查了由三视图确定几何体和求圆柱体的侧面积，关键是根据三视图确定该几何体是圆柱体．9．D解析：D【解析】分析：根据从左边看得到的图形是左视图，可得答案．详解：从左边看是等长的上下两个矩形，上边的矩形小，下边的矩形大，两矩形的公共边是虚线，故选D ．点睛：本题考查了简单组合体的三视图，从左边看得到的图形是左视图．10．B解析：B【解析】【分析】先根据AC ⊥OB ，BD ⊥OB 可得出△AOC ∽△BOD ，由相似三角形的对应边成比例可求出BD 的长，进而得出BD ′＝1m ，再由圆环的面积公式即可得出结论．【详解】解：如图所示：∵AC ⊥OB ，BD ⊥OB ，∴△AOC ∽△BOD ， ∴OA AC OB BD =，即112BD=， 解得：BD ＝2m ， 同理可得：AC ′＝0.5m ，则BD ′＝1m ，∴S 圆环形阴影＝22π﹣12π＝3π（m 2）．故选B ．【点睛】考查的是相似三角形的应用以及中心投影，利用相似三角形的对应边成比例得出阴影部分的半径是解题关键．11．A解析：A【分析】根据平行投影的性质进行分析即可得出答案．【详解】将长方形硬纸的板面与投影线平行时，形成的影子为线段；将长方形硬纸板与地面平行放置时，形成的影子为矩形；将长方形硬纸板倾斜放置形成的影子为平行四边形；由物体同一时刻物高与影长成比例，且长方形对边相等，故得到的投影不可能是三角形． 故选A ．【点睛】本题考查了投影与视图的有关知识，是一道与实际生活密切相关的热点试题，灵活运用平行投影的性质是解题的关键．12．D解析：D【解析】根据从左面、从正面看到的形状图的相关数据可得：从上面看到的形状图是长为4宽为3的长方形，则从正面看到的形状图的面积是4×3=12；故答案为12.二、填空题13．【分析】根据主视图和俯视图判断几何体的底层的正方体的个数根据主视图和左视图判断几何体的第二和第三层的正方体的个数计算即可【详解】解：从主视图和俯视图可知几何体的底层有4个正方体从主视图和左视图可知几解析：6【分析】根据主视图和俯视图判断几何体的底层的正方体的个数，根据主视图和左视图判断几何体的第二和第三层的正方体的个数，计算即可．【详解】解：从主视图和俯视图可知，几何体的底层有4个正方体，从主视图和左视图可知，几何体的第二和第三层各一个正方体，则搭成这个几何体的小正方体的个数为：4+1+1=6，故答案为：6．【点睛】本题考查的是由三视图判断几何体，掌握几何体的主视图、左视图和俯视图的概念是解题的关键．14．8【分析】主视图俯视图是分别从物体正面上面看所得到的图形【详解】由俯视图可知：底层最少有5个小立方体由主视图可知：第二层最少有2个小立方体第三层最少有1个小正方体∴搭成这个几何体的小正方体的个数最少解析：8【分析】主视图、俯视图是分别从物体正面、上面看，所得到的图形．【详解】由俯视图可知：底层最少有5个小立方体，由主视图可知：第二层最少有2个小立方体，第三层最少有1个小正方体，∴搭成这个几何体的小正方体的个数最少是5+2+1=8(个)．故答案为8【点睛】考查了由三视图判断几何体的知识，根据题目中要求的以最少的小正方体搭建这个几何体，可以想象出左视图的样子，然后根据“俯视图打地基，正视图疯狂盖，左视图拆违章”很容易就知道小正方体的个数．15．【解析】【分析】由视图知此几何体的侧视图为一个长方形故由题设条件求出侧视图的面积即可【详解】由几何体的主视图与俯视图可得几何体为三棱柱所以该几何体的左视图的面积为2×6＝12故答案为：【点睛】本题考解析：2【解析】【分析】由视图知，此几何体的侧视图为一个长方形，故由题设条件求出侧视图的面积即可．【详解】由几何体的主视图与俯视图可得，几何体为三棱柱，所以该几何体的左视图的面积为＝，故答案为：2．【点睛】本题考点是由三视图求几何体的面积、体积，考查对三视图的理解与应用，主要考查三视图与实物图之间的关系，用三视图中的数据还原出实物图的数据，再根据相关的公式求表面积与体积，本题求的是三视图中的侧视图面积，解决本题的关键是由题设条件得出侧视图的形状及侧视图的几何特征．求解本题的关键是准确熟练理解三视图的投影规则，其规则是：主视、俯视长对正；主视、左视高平齐，左视、俯视宽相等．16．4【解析】【分析】根据题意得△ABC∽△EDC相似三角形成比例得解【详解】∵△ABC∽△EDC∴CB=6BD=6-2=4故BD为4m【点睛】本题考查相似三角形解题的关键是清楚相似三角形的性质解析：4．【解析】【分析】根据题意得△ABC∽△EDC，相似三角形成比例得解.【详解】∵△ABC∽△EDC，∴ED CD=AB CB ，1.62=4.8CB，CB=6，BD=6-2=4.故BD为4m.【点睛】本题考查相似三角形，解题的关键是清楚相似三角形的性质.17．5【解析】试题分析：根据三视图可得这个立体图形有5个小正方体考点：几何体的三视图解析：5【解析】试题分析：根据三视图可得这个立体图形有5个小正方体．考点：几何体的三视图18．长【解析】中心投影的特点是：等高的物体垂直地面放置时在灯光下离点光源近的物体它的影子短离点光源远的物体它的影子长据此判断即可解：中心投影的特点是：等高的物体垂直地面放置时在灯光下离点光源近的物体它的 解析：长【解析】中心投影的特点是：等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长．据此判断即可．解：中心投影的特点是：等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长，所以小明的投影比小华的投影长．综合考查了中心投影的特点和规律．中心投影的特点是：①等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长．②等长的物体平行于地面放置时，在灯光下，离点光源越近，影子越长；离点光源越远，影子越短，但不会比物体本身的长度还短19．10【分析】根据俯视图和主视图确定每一层正方体可能有的个数最后求和即可【详解】解：从俯视图可以看出下面的一层有6个由主视图可以知道在中间一列的一个正方体上面可以放2个或在一个上放2个另一个上放1或2 解析：10．【分析】根据俯视图和主视图，确定每一层正方体可能有的个数，最后求和即可．【详解】解：从俯视图可以看出，下面的一层有6个，由主视图可以知道在中间一列的一个正方体上面可以放2个或在一个上放2个，另一个上放1或2个．所以小立方块的个数可以是628+=个，6219++=个，62210++=个．所以最多的有10个．故答案为10．【点睛】本题主要考查了通过三视图确定立方体的数量，正确理解俯视图和主视图以及较好的空间想象能力是解答本题的关键．20．【分析】作EH ⊥FG 于点H 解直角三角形求出EH 即可得出AB 的长度【详解】解：如图所示作EH ⊥FG 于点H ∵∠EHF=90°∠EFG=45°∴∠EFG=∠FEH=45°∴EH=HF=∵∴EH=根据三视图 解析：【分析】作EH ⊥FG 于点H ，解直角三角形求出EH 即可得出AB 的长度．【详解】解：如图所示，作EH ⊥FG 于点H ，∵∠EHF=90°，∠EFG=45°，∴∠EFG=∠FEH=45°，∴EH=HF=22EF ， ∵12EF cm =，∴EH=62，根据三视图的意义可知，AB=EH=62 故答案为：62【点睛】本题考查了三视图，解直角三角形的应用，解题的关键是理解题意，灵活运用所学知识解决问题．三、解答题21．（1）正三棱柱，72；（2）见解析；（3）23【分析】（1）由三视图可知，该几何体为正三棱柱，再根据正三棱柱侧面积计算公式计算可得； （2）画出正三棱柱的展开图即可；（3）在EFG ∆中，作EH FG ⊥于点H ，根据勾股定理求出EH ，即可得到AB ．【详解】解:()1由三视图可知，该几何体为正三棱柱；这个几何体的侧面积为36472⨯⨯=；故答案为：正三棱柱；72．()2展开图如下：()3在EFG ∆中，作EH FG ⊥于点H ，则2FH =，224223EH =-=AB长23．【点睛】本题考查三视图、几何体的侧面展开图等知识，解题的关键是理解三视图、看懂三视图，属于中考常考题型．22．（1）见解析；（2）14；（3）230cm【分析】（1）从上面看得到从左往右3列正方形的个数依次为3，2，1，依此画出图形即可；从左面看得到从左往右3列正方形的个数依次为3，2，1，；依此画出图形即可；（2）由俯视图易得最底层小立方块的个数，由左视图找到其余层数里最多个数相加即可；（3）数一数有多少个正方形露在外面即可求得面积．【详解】解：（1）如图所示：（2）由俯视图易得最底层有6个小立方块，第二层最多有5个小立方块，第三层最多有3个小立方块，所以最多有6+5+3=14个小立方块．故答案为：14；（3）若将图1中几何体的表面（不含几何体之间叠合部分及与地面接触的底面）喷上油漆，30cm，则需要喷6×2+6×2+6=30个小正方形，面积为230cm．故需喷漆部分的面积为2【点睛】本题考查了作图-三视图，用到的知识点为：三视图分为主视图、左视图、俯视图，分别是从物体正面、左面和上面看，所得到的图形，俯视图决定底层立方块的个数，易错点是由左视图得到其余层数里最多的立方块个数．23．（1）见解析；（2）路灯O与地面的距离为3m【分析】（1）延长MA、NB，它们的交点即为路灯O的位置，然后再连结OC、OD，并延长交地面与P 、Q 点，则PQ 为CD 的影子；（2）作OF ⊥MN 交AB 于E ，如图，AB ＝1.2m ，EF ＝1.2m ，MN ＝2m ，证明△OAB ∽△OMN ，利用相似比计算出OF 即可得到路灯O 与地面的距离．【详解】解：（1）如图，路灯O 和线段PQ 即为所画．（2）如图，过点O 作OF MN ⊥，交AB 于点E ，∵//AB MN ，∴OF AB ⊥，OAB OMN ∠=∠，OBA ONM ∠=∠．∴OAB ∽OMN ， ∴AB OE MN OF =． ∵ 1.2AB =， 1.2EF =，2MN =， ∴1.2 1.22OF OF-=， ∴3OF =． 答：路灯O 与地面的距离为3m ．【点睛】本题考查了中心投影：由同一点（点光源）发出的光线形成的投影叫做中心投影．如物体在灯光的照射下形成的影子就是中心投影．中心投影的光线特点是从一点出发的投射线．物体与投影面平行时的投影是放大（即位似变换）的关系．也考查了相似三角形的判定与性质．24．（1）126cm 2；（2）3n （n ＋1）cm 2．【分析】（1）由题意知，第4个图共有1＋3＋6＋10＝20个，从正面看有10个正方形，第5个图共有1＋3＋6＋10＋15＝35个，从正面看有15个正方形，即可推出第6个图形的正方体和正面看到的正方形个数；（2）由题意知，从正面看有（1＋2＋3＋4＋…＋n ）个正方形，即可得出其表面积．【详解】（1）由题意可知，第6个图中，从正面看有1＋2＋3＋4＋5＋6＝21个正方形，表面积为：21×6＝126cm2；（2）由题意知，从正面看到的正方形个数有（1＋2＋3＋4＋…＋n）＝(1)2n n+个，表面积为：(1)2n n+×6＝3n（n＋1）cm2．【点睛】本题主要考查了平面图形的有规律变化，要求学生通过观察图形，分析、归纳发现其中的规律，并应用规律解决问题．25．（1）7，（2）见解析.【分析】（1）根据几何体有2层，将2层的小正方体的个数相加即可；（2）主视图有3列，每列小正方数形数目分别为1，2，1；左视图有3列，每列小正方形数目分别为2，1，1；据此可画出图形．【详解】解：（1）由图可得，图中有7个小正方体；故答案为：7；（2）如图所示：【点睛】本题考查了三视图，在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．26．见解析【分析】由已知条件可知：主视图有3列，每列小正方形数目为2、3、1；左视图有3列，每列小正方形数目为3、1、2；俯视图有3列，每列小正方形数目为1、3、2；【详解】三视图如图所示：【点睛】本题考查几何体的三视图画法，由立体图形，可知主视图、左视图和俯视图.。

学校：__________ 姓名：__________ 班级：__________ 考号：__________一、选择题1．如图是某个几何体的三视图，则该几何体是（）A．圆锥B．三棱柱C．圆柱D．三棱锥2．如图，是由一些大小相同的小正方体组成的几何体的主视图和俯视图，则组成这个几何体的小正方体最多块数是（）A．9 B．10 C．11 D．123．如图是由一些相同的小正方体构成的立体图形的三视图．构成这个立体图形的小正方体的个数是（）A．6 B．7 C．4 D．54．如图，桌面上放着1个长方体和1个圆柱体，按如图所示的方式摆放在一起，其左视图是（）A．B．C．D．5．下图是一些完全相同的小立方块搭成的几何体的三视图，那么搭成这个几何体所用的小立方块的最多个数是（）A．9 B．8 C．7 D．66．如图是一个由相同小立方块搭成的几何体从上面看到的形状图，小正方形中的数字表示该位置上小立方块的个数，则该几何体从正面看是（）A．B．C．D．7．下列几何体中，三视图有两个相同而另一个不同的是（）A．（1）（2）B．（2）（3）C．（2）（4）D．（3）（4）8．如图所示立体图形,从上面看到的图形是（）A．B．C．D．9．如图是由6个大小相同的立方体组成的几何体，在这个几何体的三视图中，是中心对称图形的是()A．主视图B．左视图C．俯视图D．主视图和左视图10．如图，将一个小球摆放在圆柱上底面的正中间，则该几何体的俯视图是()A．B．C．D．11．某展厅要用相同的正方体木块搭成一个展台，从正面、左面、上面看到的形状如图所示，请判断搭成此展台共需这样的正方体（）A．3个B．4个C．5个D．6个12．某展厅要用相同的正方体木块搭成一个展台，从正面、左面、上面看到的形状如图所示，请判断搭成此展台共需这样的正方体（）．A．6个B．5个C．4个D．3个13．下列命题是真命题的是（）A．如果两个三角形相似，相似比为4:9，那么这两个三角形的周长比为2:3B．如果两个三角形相似，相似比为4:9，那么这两个三角形的周长比为4:9C．如果两个三角形相似，相似比为4:9，那么这两个三角形的面积比为2:3D．如果两个三角形相似，相似比为4:9，那么这两个三角形的面积比为4:914．如图是由5个大小相同的正方体组成的几何体，则该几何体的主视图是（）A．B．C．D．二、填空题15．如图所示，是由一些相同的小立方体搭成的几何体分别从正面、左面、上面看到的该几何体的形状图，那么构成这个立体图形的小正方形有________个．16．如图是一个几何体的三视图，根据图中所示数据求得这个几何体的侧面积是________（结果保留 ）．17．已知一个圆锥体的三视图如图所示，则这个圆锥体的侧面积是__________．18．一个几何体由若干个大小相同的小正方体搭成，如图是从三个不同方向看到的形状图，则搭成这个几何体所用的小正方体的个数是个__________．19．已知某几何体的三视图如图所示，其中俯视图为等边三角形，则该几何体的左视图的面积为_____．20．为解决楼房之间的挡光问题，某地区规定：两幢楼房间的距离至少为40米，中午12时不能挡光．如图，某旧楼的一楼窗台高1米，要在此楼正南方40米处再建一幢新楼．已知该地区冬天中午12时阳光从正南方照射，并且光线与水平线的夹角最小为30°，在不违反规定的情况下，请问新建楼房最高______米．（结果精确到1米．3≈1.732，2≈1.414）21．一个几何体由一些完全相同的小立方块搭成，从正面和从上面看到的这个几何体的形状如下，那么搭成这样一个几何体，最少需要_____个这样的小立方块，最多需要_____个这样的小立方块．22．由几个相同小正方体搭成的几何体的主视图与左视图如图所示，则该几何体最少由________个小正方体搭成．23．如图是某几何体的三视图，则该几何体左视图的面积为_________．24．如图，这是圆桌正上方的灯泡（看作一个点）发出的光线照射到桌面后在地面上形成（圆形）的示意图. 已知桌面直径为1.2米，桌面离地面1米. 若灯泡离地面3米，则地面上阴影部分的面积为__________（结果保留π）25．如图，体育兴趣小组选一名身高1.6m的同学直立于旗杆影子的顶端处，其他人分为两部分，一部分同学测得该同学的影长为1.2m，另一部分同学测得同一时刻旗杆影长为9m，那么旗杆的高度是__m．26．张师傅按1:1的比例画出某直三棱柱零件的三视图，如图所示，已知EFG中，==，4512,18EF cm EG cm∠=︒，则AB的长为_____cm．EFG参考答案三、解答题27．由大小相同的5个小立方块搭成的几何体如图所示，请在方格中画出该几何体从上面和左面看到的形状图（用黑色笔将虚线画为实线）．28．如图，是由8个大小相同的小正方体组合成的简单几何体.（1）该几何体的主视图如图所示，请在下面方格纸中分别画出它的左视图和俯视图：（2）如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体的俯视图和主视图不变，那么请画出添加小正方体后所得几何体所有可能的左视图.29．下图所示的几何体（*）由若干个大小相同的小正方体构成.（1）下面五个平面图形中有三个是从三个方向看到的图形，把看到的图形与观测位置连接起来；（2）已知小正方体的边长为a，求这个几何体（*）的体积和表面积．30．画图，探究：（1）一个正方体组合图形的主视图、左视图（如图1）所示．①这个几何体可能是（图2）甲、乙中的；②这个几何体最多可由个小正方体构成，请在图3中画出符合最多情况的一个俯视图．（2）如图，已知一平面内的四个点A、B、C、D，根据要求用直尺画图．①画线段AB，射线AD；②找一点M，使M点即在射线AD上，又在直线BC上；③找一点N，使N到A、B、C、D四个点的距离和最短．【参考答案】一、选择题1．B2．C3．A4．C5．A6．A7．B8．C9．C10．C11．B12．C13．B14．D二、填空题15．5【分析】易得这个几何体共有2层由俯视图可得第一层正方体的个数由主视图和左视图可得第二层正方体的个数相加即可【详解】解：由从上面看到的图形易得最底层有4个正方体第二层有1个正方体那么共有4+1=5（16．24πcm²【分析】根据三视图确定该几何体是圆柱体再计算圆柱体的侧面积【详解】解：先由三视图确定该几何体是圆柱体底面半径是4÷2=2cm高是6cm圆柱的侧面展开图是一个长方形长方形的长是圆柱的底面周17．【分析】先由勾股定理求出母线再根据圆锥侧面积公式S=r计算即可【详解】圆锥半径：r=8÷2=4S=r=20故答案为：20【点睛】本题考查圆锥侧面积的求法理解并掌握圆锥侧面积公式是解题关键18．5【分析】根据俯视图打地基主视图疯狂盖左视图拆违章的原则解答可得【详解】几何体分布情况如下图所示：则小正方体的个数为2+1+1+1=5故答案为：5【点睛】本题考查学生对三视图的掌握程度和灵活运用能力19．3cm2【分析】由三视图想象几何体的形状首先应分别根据主视图俯视图和左视图想象几何体的前面上面和左侧面的形状然后综合起来考虑整体形状【详解】解：该几何体是一个三棱柱底面等边三角形边长为2cm底面三角20．24【解析】【分析】过点C作CE⊥BD与点E可得四边形CABE是矩形知CE=AB=40AC=BE=1在Rt△CDE中DE=tan30°•CE求出DE的长由DB=DE+EB可得答案【详解】如图过点C作21．68【解析】【分析】易得这个几何体共有2层由俯视图可得第一层立方体的个数由主视图可得第二层立方体的可能的个数相加即可【详解】综合主视图和俯视图这个几何体的底层有4个小正方体第二层最少有2个最多有4个22．【解析】【分析】仔细观察该几何体的主视图和左视图发挥空间想象能力便可得出几何体的形状【详解】仔细观察物体的主视图和左视图可知：该几何体的下面最少要有三个小正方体上面最少要有一个小正方体故该几何体最少23．【解析】【分析】由视图知此几何体的侧视图为一个长方形故由题设条件求出侧视图的面积即可【详解】由几何体的主视图与俯视图可得几何体为三棱柱所以该几何体的左视图的面积为2×6＝12故答案为：【点睛】本题考24．081π【解析】如图由题意可知DE是☉O1的直径BC是☉O2的直径AO2⊥DE于O1AO2⊥BC于O2DE=12AO2=3O1O2=1∴DE∥BCAO1=2∴△ADE∽△ABC∴即∴BC=18∴O225．12【分析】在同一时刻物体的实际高度和影长成比例据此列方程即可解答【详解】解：由题意得∴16：12=旗杆的高度：9∴旗杆的高度为12m故答案为：1226．【分析】作EH⊥FG于点H解直角三角形求出EH即可得出AB的长度【详解】解：如图所示作EH⊥FG于点H∵∠EHF=90°∠EFG=45°∴∠EFG=∠FEH=45°∴EH=HF=∵∴EH=根据三视图三、解答题27．28．29．30．【参考解析】一、选择题1．B解析：B根据主视图和左视图为矩形判断出是柱体，根据俯视图是三角形可判断出这个几何体应该是三棱柱，故选B．2．C解析：C【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形，再根据主视图与俯视图得出答案．【详解】解：根据几何体的主视图和俯视图，可以得出那个主视图看最少5个，那个俯视图看，最左边正方形前后可以有三列，分别有三个⨯+个．故最多有332=11故选C．【点睛】本题考查了三视图的应用，根据从俯视图看，最左边正方形前后可以有三列，分别有三个从而得出答案是解决问题的关键．3．A解析：A【分析】利用三视图的观察角度不同得出行数与列数，结合主视图得出答案．【详解】解：如图所示：由左视图可得此图形有3行，由俯视图可得此图形有3列，由主视图可得此图形最左边一列有4个小正方体，中间一列有1个小正方体，最右边一列有1个小正方体，故构成这个立体图形的小正方体有6个．故选：A．【点睛】此题主要考查了由三视图判断几何体，利用三视图得出几何体的形状是解题关键．4．C解析：C【分析】根据左视图是从左面看所得到的图形进行解答即可．【详解】从左边看时，圆柱和长方体都是一个矩形，圆柱的矩形竖放在长方体矩形的中间．故选：C．【点睛】本题考查了三视图的知识，左视图是从物体的左面看得到的视图．5．A【分析】根据俯视图可看出最底层小正方体的个数及形状，再从左视图看出每一层小正方体可能的数量，并再俯视图中标出个数，即可得出答案.【详解】根据左视图在俯视图中标注小正方形最多时的个数如图所示：1+1+2+2+2+1=9，故选A.【点睛】本题考查根据三视图判断小正方形的个数，根据左视图在俯视图中标注小正方形的个数是关键，需要一定的空间想象力.6．A解析：A【分析】由已知条件可知，主视图有3列，每列小正方形数目分别为1，2，1；左视图有2列，每列小正方形数目分别为2，2，据此可画出图形．【详解】根据图形可知：主视图有3列，每列小正方形数目分别为1，2，1．故选A．【点睛】本题考查了几何体的三视图画法．由几何体的俯视图及小正方形中的数字，可知主视图有3列，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图有2列，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．7．B解析：B【解析】【分析】根据三视图的定义即可解答．【详解】正方体的三视图都是正方形，故（1）不符合题意；圆柱的主视图、左视图都是矩形，俯视图是圆，故（2）符合题意；圆锥的主视图、左视图都是三角形，俯视图是圆形，故（3）符合题意；三棱锥主视图是、左视图是，俯视图是三角形，故（4）不符合题意；故选B．【点睛】本题考查了简单几何体的三视图，熟知三视图的定义是解决问题的关键.8．C解析：C【分析】从上面看到3列正方形，找到相应列上的正方形的个数即可．【详解】从上面看得到从左往右3列正方形的个数依次为2，1，1，故选C．【点睛】本题考查了简单组合体的三视图，解决本题的关键是得到3列正方形具体数目．9．C解析：C【解析】【分析】根据所得到的主视图、俯视图、左视图结合中心对称图形的定义进行判断即可.【详解】观察几何体，可得三视图如图所示：可知俯视图是中心对称图形，故选C.【点睛】本题考查了三视图、中心对称图形，正确得到三视图是解决问题的关键. 10．C解析：C【解析】分析：俯视图就是要从问题的正上方往下看，相当于把物体投影到平面.详解：圆柱体和球体投影到平面以后都是圆形，故排除A,因为圆形的轮廓线都是可以看到的，所以选C.点睛：三视图中，可以看到的轮廓线，要化成实线，看不到的轮廓线，要化成虚线. 11．B解析：B【解析】试题根据俯视图而得出，第一行第一列有2个正方形，第二列有1个正方体，第二行第二列有1个正方体，共需正方体2+1+1=4.故选B.12．C解析：C【分析】这些正方体分前、后两排，左、右两行．后排左边是一列2个正方体，右边一个正方体；前排1个正方体，与后排右列对齐．【详解】如图搭成此展台共需这样的正方体（如下图）共需4个这样的正方体．故选C.【点睛】本题是考查作简单图形的三视图，能正确辨认从正面、上面、左面（或右面）观察到的简单几何体的平面图形．13．B解析：B【分析】根据相似三角形的性质分别对每一项进行分析即可．【详解】解：A、如果两个三角形相似，相似比为4:9，那么这两个三角形的周长比为4:9，是假命题；B、如果两个三角形相似，相似比为4:9，那么这两个三角形的周长比为4:9，是真命题；C、如果两个三角形相似，相似比为4:9，那么这两个三角形的面积比为16:81，是假命题；D、如果两个三角形相似，相似比为4:9，那么这两个三角形的面积比为16:81，是假命题；故选B．【点睛】此题考查了命题与定理，用到的知识点是相似三角形的性质，关键是熟练掌握有关性质和定理．14．D解析：D【解析】【分析】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．【详解】从正面看易得第一层左侧有1个正方形，第二层有3个正方形．故选D．【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．二、填空题15．5【分析】易得这个几何体共有2层由俯视图可得第一层正方体的个数由主视图和左视图可得第二层正方体的个数相加即可【详解】解：由从上面看到的图形易得最底层有4个正方体第二层有1个正方体那么共有4+1=5（解析：5【分析】易得这个几何体共有2层，由俯视图可得第一层正方体的个数，由主视图和左视图可得第二层正方体的个数，相加即可．【详解】解：由从上面看到的图形易得最底层有4个正方体，第二层有1个正方体，那么共有4+1=5（个）正方体组成．故答案为5．【点睛】本题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．16．24πcm²【分析】根据三视图确定该几何体是圆柱体再计算圆柱体的侧面积【详解】解：先由三视图确定该几何体是圆柱体底面半径是4÷2=2cm高是6cm 圆柱的侧面展开图是一个长方形长方形的长是圆柱的底面周解析：24π cm²【分析】根据三视图确定该几何体是圆柱体，再计算圆柱体的侧面积．【详解】解：先由三视图确定该几何体是圆柱体，底面半径是4÷2=2cm，高是6cm，圆柱的侧面展开图是一个长方形，长方形的长是圆柱的底面周长，长方形的宽是圆柱的高，且底面周长为：2π×2=4π(cm)，∴这个圆柱的侧面积是4π×6=24π(cm²)．故答案为：24π cm²．【点睛】此题主要考查了由三视图确定几何体和求圆柱体的侧面积，关键是根据三视图确定该几何体是圆柱体．17．【分析】先由勾股定理求出母线再根据圆锥侧面积公式S=r计算即可【详解】圆锥半径：r=8÷2=4S=r=20故答案为：20【点睛】本题考查圆锥侧面积的求法理解并掌握圆锥侧面积公式是解题关键解析：20π【分析】先由勾股定理求出母线l，再根据圆锥侧面积公式S=πr l计算即可．【详解】圆锥半径：r=8÷2=422345l=+=S=πr l=20π故答案为：20π【点睛】本题考查圆锥侧面积的求法，理解并掌握圆锥侧面积公式是解题关键．18．5【分析】根据俯视图打地基主视图疯狂盖左视图拆违章的原则解答可得【详解】几何体分布情况如下图所示：则小正方体的个数为2+1+1+1=5故答案为：5【点睛】本题考查学生对三视图的掌握程度和灵活运用能力解析：5【分析】根据“俯视图打地基，主视图疯狂盖，左视图拆违章”的原则解答可得．【详解】几何体分布情况如下图所示：则小正方体的个数为2+1+1+1=5，故答案为：5．【点睛】本题考查学生对三视图的掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．19．3cm2【分析】由三视图想象几何体的形状首先应分别根据主视图俯视图和左视图想象几何体的前面上面和左侧面的形状然后综合起来考虑整体形状【详解】解：该几何体是一个三棱柱底面等边三角形边长为2cm底面三角解析：33cm2．【分析】由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．【详解】解：该几何体是一个三棱柱，底面等边三角形边长为2cm，底面三角形的高为3cm，三棱柱的高为3cm，∴其左视图为长方形，长为3cm，宽为3cm，∴面积为：3×3＝33（cm2），故答案为：33cm2．【点睛】本题考查了三视图，三视图是中考经常考查的知识内容，难度不大，但要求对三视图画法规则要熟练掌握，对常见几何体的三视图要熟悉．20．24【解析】【分析】过点C作CE⊥BD与点E可得四边形CABE是矩形知CE=AB=40AC=BE=1在Rt△CDE中DE=tan30°•CE求出DE的长由DB=DE+EB可得答案【详解】如图过点C作解析：24【解析】【分析】过点C作CE⊥BD与点E，可得四边形CABE是矩形，知CE=AB=40，AC=BE=1．在Rt△CDE 中DE=tan30°•CE求出DE的长，由DB=DE+EB可得答案．【详解】如图，过点C作CE⊥BD与点E．在Rt△CDE中，∠DCE=30°，CE=AB=40，则DE=tan30°•CE33=⨯40≈23，而EB=AC=1，∴BD=DE+EB=23+1=24（米）．【点睛】本题考查了解直角三角形的应用．注意能根据题意构造直角三角形，并能借助于解直角三角形的知识求解是解答此题的关键．21．68【解析】【分析】易得这个几何体共有2层由俯视图可得第一层立方体的个数由主视图可得第二层立方体的可能的个数相加即可【详解】综合主视图和俯视图这个几何体的底层有4个小正方体第二层最少有2个最多有4个解析：6 8【解析】【分析】易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．【详解】综合主视图和俯视图，这个几何体的底层有4个小正方体，第二层最少有2个，最多有4个，因此搭成这样的一个几何体至少需要小正方体木块的个数为：4+2=6个，至多需要小正方体木块的个数为：4+4=8个，故答案为6，8．【点睛】此题主要考查了几何体的三视图，考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．22．【解析】【分析】仔细观察该几何体的主视图和左视图发挥空间想象能力便可得出几何体的形状【详解】仔细观察物体的主视图和左视图可知：该几何体的下面最少要有三个小正方体上面最少要有一个小正方体故该几何体最少解析：4【解析】【分析】仔细观察该几何体的主视图和左视图，发挥空间想象能力，便可得出几何体的形状．【详解】仔细观察物体的主视图和左视图可知：该几何体的下面最少要有三个小正方体，上面最少要有一个小正方体，故该几何体最少有4个小正方体组成，故答案为：4．【点睛】本题考查了由三视图判断几何体，主视图是从物体的前面看得到的视图，左视图是从物体的左面看得到的视图，熟练掌握是关键.23．【解析】【分析】由视图知此几何体的侧视图为一个长方形故由题设条件求出侧视图的面积即可【详解】由几何体的主视图与俯视图可得几何体为三棱柱所以该几何体的左视图的面积为2×6＝12故答案为：【点睛】本题考解析：2123cm 【解析】 【分析】 由视图知，此几何体的侧视图为一个长方形，故由题设条件求出侧视图的面积即可．【详解】由几何体的主视图与俯视图可得，几何体为三棱柱，所以该几何体的左视图的面积为23×6＝123，故答案为：2123cm ．【点睛】本题考点是由三视图求几何体的面积、体积，考查对三视图的理解与应用，主要考查三视图与实物图之间的关系，用三视图中的数据还原出实物图的数据，再根据相关的公式求表面积与体积，本题求的是三视图中的侧视图面积，解决本题的关键是由题设条件得出侧视图的形状及侧视图的几何特征．求解本题的关键是准确熟练理解三视图的投影规则，其规则是：主视、俯视长对正；主视、左视高平齐，左视、俯视宽相等．24．081π【解析】如图由题意可知DE 是☉O1的直径BC 是☉O2的直径AO2⊥DE 于O1AO2⊥BC 于O2DE=12AO2=3O1O2=1∴DE ∥BCAO1=2∴△ADE ∽△ABC ∴即∴BC=18∴O2 解析：0.81π【解析】如图，由题意可知，DE 是☉O 1的直径，BC 是☉O 2的直径，AO 2⊥DE 于O 1，AO 2⊥BC 于O 2，DE=1.2，AO 2=3，O 1O 2=1，∴DE ∥BC ，AO 1=2，∴△ADE ∽△ABC,∴12AO DE BC AO =，即1.223BC =, ∴BC=1.8，∴O 2C=0.9，∴S ☉O2=2(0.9)0.81ππ⋅=.点睛：本题解题的关键是作出如图所示的辅助线，这样即可构造出：△ADE ∽△ABC ，再利用相似三角形对应高之比等于相似比即可求得BC 的长，从而即可得到☉O 2的半径，使问题得到解决.25．12【分析】在同一时刻物体的实际高度和影长成比例据此列方程即可解答【详解】解：由题意得∴16：12=旗杆的高度：9∴旗杆的高度为12m 故答案为：12解析：12【分析】在同一时刻，物体的实际高度和影长成比例，据此列方程即可解答．【详解】解：由题意得∴1.6：1.2=旗杆的高度：9．∴旗杆的高度为12m ．故答案为：12．26．【分析】作EH ⊥FG 于点H 解直角三角形求出EH 即可得出AB 的长度【详解】解：如图所示作EH ⊥FG 于点H ∵∠EHF=90°∠EFG=45°∴∠EFG=∠FEH=45°∴EH=HF=∵∴EH=根据三视图 解析：62 【分析】 作EH ⊥FG 于点H ，解直角三角形求出EH 即可得出AB 的长度．【详解】解：如图所示，作EH ⊥FG 于点H ，∵∠EHF=90°，∠EFG=45°，∴∠EFG=∠FEH=45°，∴EH=HF=22EF ， ∵12EF cm ，∴EH=62，根据三视图的意义可知，AB=EH=62故答案为：62【点睛】本题考查了三视图，解直角三角形的应用，解题的关键是理解题意，灵活运用所学知识解决问题．三、解答题27．【分析】从上面看可以得到3列正方形的个数一次为1,2,1，依此画出图形即可；从左面看得到从左往右2列正方形的个数依次为2,1，依此画出图形即可．【详解】解：如图所示【点睛】本题主要考查作三视图，需要注意我们从物体的正面、左面和上面看所得到的图形的不同，每个观察面所对应的最大数需要注意．28．（1）详见解析；（2）详见解析.【分析】(1)左视图有两列,小正方形的个数分别是3，1;俯视图有两排，上面-排有4个小正方形，下面一排有2个小正方形;(2) 根据题意可得此正方体应该添加在前排第2个小正方体上，进而可得左视图.【详解】（1）如图所示；（2）添加后可得如图所示的几何体:左视图分别是:【点睛】此题主要考查了画三视图，关键是掌握在画图时一定要将物体的边缘、棱、 顶点都体现出来,看得见的轮廓线都画成实线，看不见的画成虚线,不能漏掉.本题画几何体的三视图时应注意小正方形的数目及位置.29．（1）详见解析；（2）体积是：34a ，表面积是：218a ．【分析】（1）根据从物体不同方向看图的定义求解；（2）几何体的体积=原正方体体积-挖去的棱长为1的小正方体的体积；表面积与原来相同．【详解】解：（1）如图所示：（2）这个几何体的体积是：344a a a a ⨯⨯⨯=，表面积是：21818a a a ⨯⨯=．【点睛】此题主要考查了平面图形，以及求几何体的体积和表面积，掌握主视图、左视图、俯视图是从那个角度所得到的图形是解题的关键．30．（1）①乙；②9；图见解析；（2）①见解析；② 见解析；③见解析；【分析】（1）①结合主视图和左视图对甲、乙逐一判断可得；②当第一层有6个，第二层有2。

人教版九年级数学下册第二十九章-投影与视图综合测评考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示的领奖台是由三个长方体组合而成的几何体，则这个几何体的左视图是（）A．B．C．D．2、如图是由6个大小相同的小正方体组成的几何体，它的左视图是（）A．B．C．D．3、如图是由几个大小相同的小正方体搭成的几何体，若去掉1号小正方体，则下列说法正确的是（）A．左视图和俯视图不变B．主视图和左视图不变C．主视图和俯视图不变D．都不变4、下列立体图形的主视图是（）A．B．C．D．5、一个几何体从不同方向看到的图形如图所示，这个几何体是( )A．球B．圆柱C．圆锥D．立方体6、如图，图形从三个方向看形状一样的是（）A．B．C．D．7、下列几何体中，俯视图为三角形的是（）A．B．C．D．8、如图，几何体的左视图是（）A．B．C．D．9、如图为某几何体的三视图，则该几何体是（）A．圆锥B．圆柱C．三棱柱D．四棱柱10、四个相同的小正方体组成的立体图形如图所示，它的主视图为（）A．B．C．D．第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题4分，共计20分）1、一个圆柱形橡皮泥，底面积是212cm．高是5cm．如果用这个橡皮泥的一半，把它捏成高为5cm的圆锥，则这个圆锥的底面积是______2cm2、如图所示是从不同的方向观察一个圆柱体得到的形状图，由图中数据计算此圆柱体的侧面积为________（结果保留 ）．从正面看从左面看从上面看3、阳光下，同学们整齐地站在操场上做课间操，小勇和小宁站在同一列，小勇的影子正好落到后面一个同学身上，而小宁的影子却没有落到后面一个同学身上，据此判断他们的队列方向是______（填“背向太阳”或“面向太阳”），小宁比小勇_______（填“高”、“矮”、或“一样高”）．4、一个立体图形，从正面看到的形状是，从左面看到的形状图是．搭这样的立体图形，最少需要________个小正方体，最多可以有________个正方体．5、如图，是一个由若干个小正方体搭成的几何体的主视图与视图，设搭这样的几何体最多需要m块小立方块，最少需要n块小立方块，则m+n=_____．三、解答题（5小题，每小题10分，共计50分）1、画出几何体的三种视图．2、如图，是由若干个完全相同的棱长为1的小正方体组成的一个几何体．（1）请画出这个几何体的三视图；（2）该几何体的表面积（含下底面）为；（3）如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体的主视图和左视图不变，那么最多可以再添加个小正方体．3、下列几何体是用相同的正方体搭成的，画出从三个不同方向看到的图形4、（1）如图1所示，快下降到地面的某伞兵在灯光下的影子为AB．试确定灯源P的位置，并画出竖立在地面上木桩的影子EF．（保留作图痕迹，不要求写作法）（2）画出图2实物的三视图．5、如图是由大小相同的小正方体组合成的简单几何体．（1）在下面的网格中画出该几何体从正面看和从左面看的形状图．（2）每个正方体棱长为1cm，那么搭成这个几何体的表面积是cm2．---------参考答案-----------一、单选题1、C【分析】左视图是从左边看得到的视图，结合选项即可得出答案．【详解】解：A是俯视图，B、D不是该几何体的三视图，C是左视图．故选：C．【点睛】本题考查了简单组合体的三视图，属于基础题，从正面看到的图是主视图，从上面看到的图形是俯视图，从左面看到的图形是左视图，能看到的线画实线，被遮挡的线画虚线．2、D【分析】细心观察图中几何体中正方体摆放的位置，根据左视图是从左面看到的图形判定则可．【详解】解：从物体左面看，是左边2个正方形，右边1个正方形．故选：D.．【点睛】本题考查了三视图的知识，左视图是从物体左面看所得到的图形，解答时学生易将三种视图混淆而错误的选其它选项．3、A【分析】根据从正面看得到的图形是主视图，从左边看得到的图形是左视图，从上边看得到的图形是俯视图，再从看到的小正方形的个数与排列方式两个方面逐一分析可得答案．【详解】解：若去掉1号小正方体，主视图一定变化，主视图中最右边的一列由两个小正方形变为一个，从上面看过去，看到的小正方形的个数与排列方式不变，所以俯视图不变，从左边看过去，看到的小正方形的个数与排列方式不变；所以左视图不变，所以A符合题意，B，C，D不符合题意；故选：A．【点睛】本题考查的是由小正方体堆砌而成的图形的三视图，掌握“三视图的含义”是解本题的关键.4、A【分析】主视图是从正面所看到的图形，根据定义和立体图形即可得出选项．【详解】解：主视图是从正面所看到的图形，是：故选：A【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．5、B【分析】根据各个几何体的三视图，依次判别即可；【详解】解：A、球的三视图均为圆形；B、圆柱的三视图与题图相符；C、圆锥的主视图和左视图为等腰三角形；D、立方体的三视图均为四边形．故选：B．【点睛】本题考查了由三视图判断几何体，熟悉相关性质是解题的关键．6、C【分析】根据从上面看得到的图形是俯视图，从正面看得到的图形是主视图，从左边看得到的图形是左视图，可得答案．【详解】解：A．从上面看是一个圆，从正面和从左边看是一个矩形，故本选项不合题意；B．从上面看是一个有圆心的圆，从正面和从左边看是一个等腰三角形，故本选项不合题意；C．从三个方向看形状一样，都是圆形，故本选项符合题意；D．从上面看是一个正方形，从正面和从左边看是一个长方形形，故本选项不合题意．故选：C．【点睛】本题考查了简单几何体的三视图，从上面看到的图形是俯视图，从正面看到的图形是主视图，从左面看到的图形是左视图．7、（4）如图3，要搭成该几何体的正方体的个数最少是a，最多是b，则a+b＝错误，应该是a＝6，b ＝11，a+b＝17．故选：B．【点睛】此题主要考查了正方体的展开图的性质，截正方体以及简单组合体的三视图等知识，根据展开图的性质得出一个平面图形必须5条棱连接是解题关键．19．D【分析】从正面、上面和左面三个不同的方向看一个物体，并描绘出所看到的三个图形，即几何体的三视图．【详解】从上方朝下看只有D选项为三角形．故选：D．【点睛】本题考查了简单几何体的三视图，三视图是从正面、左面、上面以平行视线观察物体所得的图形．从视图反过来考虑几何体时，它有多种可能性．例如，正方体的主视图是一个正方形，但主视图是正方形的几何体有很多，如三棱柱、长方体、圆柱等．因此在学习时应结合实物，亲自变换角度去观察，才能提高空间想象能力．8、C【分析】找到从左面看所得到的图形，比较即可．【详解】解：观察可知，从物体的左边看是一个竖长横短的长方形，由于右边有一条横向棱被遮挡看不见，画为虚线，如图所示的几何体的左视图是：．故选C．【点睛】本题考查了三视图的知识，左视图是从物体的左面看得到的视图．9、C【分析】根据三视图判断该几何体即可．【详解】解：根据该几何体的主视图与左视图均是矩形，主视图中还有一条棱，俯视图是三角形可以判断该几何体为三棱柱．故选：C．【点睛】本题考查三视图，解题的关键是理解三视图的定义，属于中考常考题型．10、A【分析】根据几何体的三视图解答即可．【详解】根据立体图形得到：主视图为：，左视图为：，俯视图为：，故选：A【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．二、填空题1、18【解析】【分析】首先求出圆柱体积，根据题意得出圆柱体积的一半即为圆锥的体积，根据圆锥体积计算公式列出方程，即可求出圆锥的底面积．【详解】Ｖ圆柱＝Sh =212560cm ， 这个橡皮泥的一半体积为：2160302V cm ，把它捏成高为5cm的圆锥，则圆锥的高为5cm，故1303Sh，即15=303S，解得=18S（cm2），故填：18．【点睛】本题考查了圆柱的体积和圆锥的体积计算公式，解题关键是理解题意，熟练掌握圆柱体积和圆锥体积计算公式．2、6π【解析】【分析】根据主视图确定出圆柱体的底面直径与高，然后根据圆柱体的侧面积公式列式计算即可得解．【详解】解：由图可知，圆柱体的底面直径为2，高为3，所以，侧面积236ππ=⋅⨯=．故答案为：6π．【点睛】本题考查了立体图形的三视图和学生的空间想象能力，圆柱体的侧面积公式，解题的关键是根据主视图判断出圆柱体的底面直径与高．3、面向太阳矮【解析】【分析】根据小勇的影子正好落到后面一个同学身上可得他们的队列方向是面向太阳，根据同时同地，身高与影长成正比可得答案．【详解】∵小勇的影子正好落到后面一个同学身上，∴他们的队列方向是面向太阳，∵小宁的影子却没有落到后面一个同学身上，∴小勇的影子比小宁的影子长，∴小宁比小勇矮．故答案为：面向太阳，矮【点睛】本题考查平行投影，熟练掌握同时同地，身高与影长成正比是解题关键．4、 6 10【解析】【分析】根据题中所给的正面的形状和左面的形状即可得．【详解】解：根据题中所给的正面的形状和左面的形状可知，最少需要6个，将小正方体横着摆5个，再在任意一个小正方体的后面放一个小正方体；最多需要10个，将小正方体横着摆5个，再在每一个小正方体的后面放一个小正方体；故答案为：6，10．【点睛】本题考查了三视图，解题的关键是根据三视图得出立体图形．5、15【解析】【分析】易得这个几何体共有3层，由俯视图可得第一层正方体的个数为4，由主视图可得第二层最少为2块，最多的正方体的个数为3块，第三层只有一块，相加即可．【详解】解：有两种可能；有主视图可得：这个几何体共有3层，由俯视图可得：第一层正方体的个数为4，由主视图可得第二层最少为2块，最多的正方体的个数为3块，第三层只有一块，故：最多m为3+4+1=8个小立方块，最少n为个2+4+1=7小立方块．m+n=15，故答案为：15【点睛】此题主要考查了由三视图判断几何体，关键是掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就很容易得到答案．三、解答题1、见详解【分析】从正面看从左往右3列正方形的个数依次为1，3，2；从左面看从左往右3列正方形的个数依次为3，1；从上面看从左往右3列正方形的个数依次为1，2，1．依此画出图形．【详解】解：如图所示：【点睛】本题考查了三视图的画法；得到从各个方向看得到的每列正方形的个数是解决本题的关键．2、（1）见解析；（2）28；（3）2【分析】（1）从正面看得到从左往右3列正方形的个数依次为1，3，2；从左面看得到从左往右2列正方形的个数依次为3，1；从上面看得到从左往右3列正方形的个数依次为1，2，1，依此画出图形即可；（2）有顺序的计算上下面，左右面，前后面的表面积之和即可；（3）根据保持这个几何体的主视图和左视图不变，可知添加小正方体是1列和3列各加1个，依此即可求解．【详解】（1）如图所示：（2）（4×2+6×2+4×2）×（1×1）＝（8+12+8）×1＝28故答案为：28（3）由分析可知，最多可以再添加2个小正方体，如图，故答案为：2【点睛】此题考查了作图−三视图，用到的知识点为：计算几何体的表面积应有顺序的分为相对的面进行计算不易出差错；三视图分为主视图、左视图、俯视图，分别是从物体正面、左面和上面看，所得到的图形．3、见解析【分析】从正面看：共有3列，从左往右分别有3，2，1个小正方形；从左面看：共有2列，从左往右分别有3，1个小正方形；从上面看：共分3列，从左往右分别有2，1，1个小正方形．据此可画出图形．【详解】解：如图所示：【点睛】本题考查画三视图的知识；用到的知识点为：主视图，左视图，俯视图分别是从物体的正面，左面，上面看得到的图形．4、（1）见解析；（2）见解析【分析】BD AC，两射线交于点P即可求得P的位置，过P和木桩的顶（1）如图，分别以,A B为端点作射线,端，以P为端点做射线，与底面交于点F，木桩底部为E点，连接EF，则EF即为竖立在地面上木桩的影子；（2）根据三视图的作法要求画三视图即可，主视图为等边三角形，左视图为矩形，俯视图为矩形，中间有一条实线【详解】（1）如图所示，P为灯源，EF为竖立在地面上木桩的影子，（2）如图所示，【点睛】本题考查了中心投影，三视图，掌握中心投影与三视图的作图方法是解题的关键．5、（1）图见解析；（2）38．【分析】（1）由已知条件可知，从正面看的视图有3列，每列小正方数形数目分别为3，1，2，据此可画出图形；从左面看的视图有3列，每列小正方形数目分别为3，2，1；（2）根据三视图的面积和被挡住的面积即可计算总面积；【详解】解:（1）如图所示：（2）搭成这个几何体的表面积是：6×2+6×2+6×2+2=38 cm2．【点睛】本题考查从不同方向看几何体，几何体的表面积等知识．解题的关键是熟练掌握基本知识，属于中考常考题型．。

初三数学投影与视图试题答案及解析1.如图是由5个大小相同的正方体组成的几何体，它的俯视图为（）A．B．C．D．【答案】A．【解析】此几何体的俯视图有2列，从左往右小正方形的个数分别是2，2.故选A．考点: 简单组合体的三视图．2.下左图是由八个相同小正方体组合而成的几何体，则其主视图是（）【答案】C【解析】主视图是从正面观察所看到的平面图形.根据小正方体的摆放方法，画出图形即可．故选C【考点】简单组合体的三视图的画法.3.如图下列四个几何体，它们各自的三视图（主视图、左视图、俯视图）中，有两个相同而另一个不同的几何体是A．①②B．②③C．②④D．③④【答案】B．【解析】正方体主视图、左视图、俯视图都是正方形；圆柱主视图和左视图是长方形，俯视图是圆；圆锥主视图和左视图是三角形、俯视图是带圆心的圆；球主视图、左视图、俯视图都是圆，故选B．【考点】简单几何体的三视图．4.下图是由7个完全相同的小立方块搭成的几何体，那么这个几何体的左视图是【答案】A.【解析】从左面看得到从左往右2列正方形的个数依次为3，1；故选A.考点: 简单组合体的三视图．5.一个几何体的三视图如图所示，则这个几何体是（）【答案】D．【解析】如图，俯视图为三角形，故可排除A、B．主视图以及左视图都是矩形，可排除C，故选D．【考点】由三视图判断几何体．6.如图（1）所示，该几何体的主视图应为（）【答案】C.【解析】从正面看可得到一个大矩形左上边去掉一个小矩形的图形．故选C．考点: 简单组合体的三视图．7.一个用于防震的L形包装塑料泡沫如图所示，则该物体的俯视图是 ()【答案】B【解析】物体的俯视图是从上面看到的平面图形．故选B.8.如图是一个上下底密封纸盒的三视图,请你根据图中数据,计算这个密封纸盒的表面积为 cm2．（结果可保留根号）【答案】（75+360）．【解析】根据该几何体的三视图知道其是一个六棱柱,其表面积是六个面的面积加上两个底的面积．由于其高为12cm,底面边长为5cm,所以其侧面积为6×5×12=360cm2,密封纸盒的底面积为：×5×6×5 =75cm2,所以其全面积为：（75+360）cm2．故答案是：（75+360）．【考点】三视图．9.如图是由两个小正方体和一个圆锥体组成的立体图形，其主视图是【】A．B．C．D．【答案】B。
