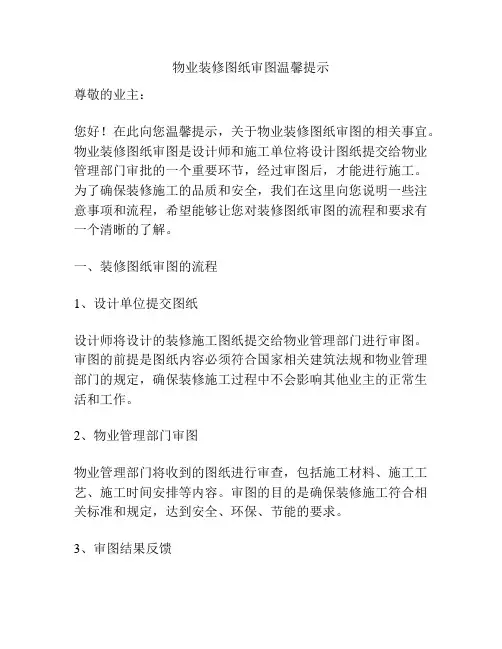

物业装修图纸审图温馨提示尊敬的业主：您好！在此向您温馨提示，关于物业装修图纸审图的相关事宜。

物业装修图纸审图是设计师和施工单位将设计图纸提交给物业管理部门审批的一个重要环节，经过审图后，才能进行施工。

为了确保装修施工的品质和安全，我们在这里向您说明一些注意事项和流程，希望能够让您对装修图纸审图的流程和要求有一个清晰的了解。

一、装修图纸审图的流程1、设计单位提交图纸设计师将设计的装修施工图纸提交给物业管理部门进行审图。

审图的前提是图纸内容必须符合国家相关建筑法规和物业管理部门的规定，确保装修施工过程中不会影响其他业主的正常生活和工作。

2、物业管理部门审图物业管理部门将收到的图纸进行审查，包括施工材料、施工工艺、施工时间安排等内容。

审图的目的是确保装修施工符合相关标准和规定，达到安全、环保、节能的要求。

3、审图结果反馈物业管理部门将审图结果及时反馈给设计师和施工单位，若图纸不符合要求，则会要求设计师进行修改，确保最终的图纸能够通过审查。

4、颁发装修许可证经过审图合格后，物业管理部门将颁发装修许可证给施工单位，允许其在规定的时间内进行装修施工。

二、审图温馨提示1、合规合规再合规在设计装修图纸时，一定要确保图纸内容符合国家相关建筑法规和物业管理部门的规定。

设计师需要详细标注施工材料、施工工艺等内容，确保施工标准的合格性。

2、耐心配合审图审图是为了保障业主的利益，确保装修施工的品质和安全。

在审图过程中，可能会出现一些设计上的瑕疵或是需要进行调整的地方，希望设计师和施工单位能够配合审图部门的要求进行修改，保证最终的图纸能够通过审查。

3、安全第一在设计装修图纸时，一定要注重安全问题。

施工材料应符合国家标准，施工工艺要合乎实际情况，保证施工过程中不会出现安全隐患，确保装修施工的安全性。

4、遵守规定在审图过程中，设计师和施工单位都需要遵守物业管理部门的相关规定和要求，按规定的流程进行操作，以达到最终的装修施工许可证颁发。

施工图审图意见施工图审图意见是施工图设计文件审查的重要环节，是对设计文件进行全面、细致的审查后，提出的具体意见和建议。

本文将介绍施工图审图意见的内容、意义和作用，以及审查的基本原则和程序。

符合性审查：对设计文件是否符合国家有关法规、标准、规范等进行审查。

完整性审查：对设计文件的完整性进行审查，包括图纸目录、设计说明、施工图纸等。

技术性审查：对设计文件中的技术性内容进行审查，包括结构安全性、建筑节能性、设备实用性等。

经济性审查：对设计文件的经济性进行审查，包括材料使用、工程造价、施工周期等。

提高设计质量：通过对设计文件的全面审查，发现并纠正设计中存在的问题，提高设计质量。

确保施工安全：通过对设计文件的详细审查，发现并纠正设计中存在的安全隐患，确保施工安全。

降低工程造价：通过对设计文件的细致审查，发现并纠正设计中存在的浪费现象，降低工程造价。

优化施工周期：通过对设计文件的综合审查，发现并纠正设计中存在的不足之处，优化施工周期。

施工图审图意见的审查应遵循以下原则和程序：程序：接收申请材料→组织专家审查→形成审图意见→公示→送达申请人。

施工图审图意见是施工图设计文件审查的重要环节，对于提高设计质量、确保施工安全、降低工程造价、优化施工周期具有重要意义。

在审查过程中，应遵循公正、客观、科学、合理的原则，按照规定的程序进行审查，确保审图意见的准确性和有效性。

申请人也应认真对待审图意见，按照意见进行修改和完善，确保设计文件的完整性和合规性。

法律、行政法规规定提交的其他材料（如消防、人防、节能、环保、卫生防疫等部门批准文件或审查意见等）建设单位向建设行政主管部门报送施工图，并作书面登录。

建设行政主管部门对报送的施工图进行内审，主要审查的内容有：是否符合各项法律、法规；是否符合抗震、消防、节能、环保、卫生防疫等专项规划要求；是否符合国家规定的初步设计及概算审批原则；基础和主体结构的安全性；人防工程（不含人防指挥工程）防护密闭性质量是否符合现行国家有关规范；各专业设计是否符合规范和强制性条文规定；建筑节能设计是否符合建筑节能强制性标准等。

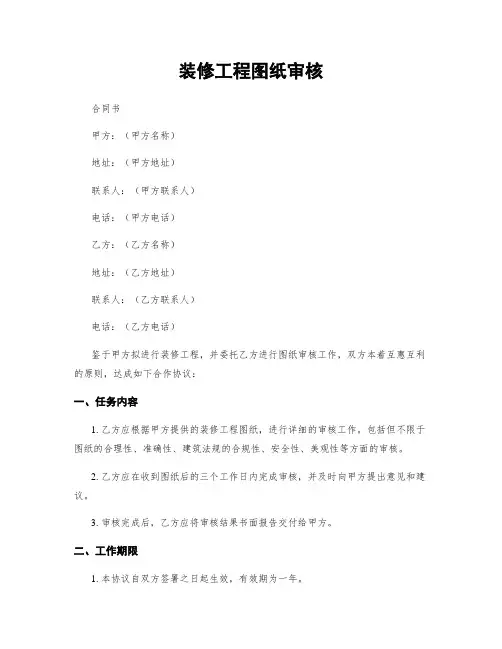

装修工程图纸审核合同书甲方：（甲方名称）地址：（甲方地址）联系人：（甲方联系人）电话：（甲方电话）乙方：（乙方名称）地址：（乙方地址）联系人：（乙方联系人）电话：（乙方电话）鉴于甲方拟进行装修工程，并委托乙方进行图纸审核工作，双方本着互惠互利的原则，达成如下合作协议：一、任务内容1. 乙方应根据甲方提供的装修工程图纸，进行详细的审核工作。

包括但不限于图纸的合理性、准确性、建筑法规的合规性、安全性、美观性等方面的审核。

2. 乙方应在收到图纸后的三个工作日内完成审核，并及时向甲方提出意见和建议。

3. 审核完成后，乙方应将审核结果书面报告交付给甲方。

二、工作期限1. 本协议自双方签署之日起生效，有效期为一年。

2. 双方可协商续签。

若双方未能在协议到期前达成续签协议，本协议自动失效。

三、费用及支付方式1. 甲方应向乙方支付图纸审核费用，具体金额为每张图纸（A1纸）XX元。

2. 甲方应在收到乙方审核结果报告的七个工作日内支付审核费用。

3. 付款方式为银行转账，甲方将支付凭证发送至乙方指定的电子邮箱。

四、保密条款1. 双方应对在合作过程中涉及到的商业秘密和机密信息保密，未经对方书面许可，不得向任何第三方披露。

2. 未经对方书面许可，任何一方不得将另一方的商业秘密和机密信息用于其他商业目的。

五、违约责任1. 一方未履行本协议约定的义务，应向对方支付违约金，违约金金额为履行合同价款的30%。

2. 若一方连续违约三次或因严重违约导致合作无法继续进行，对方有权单方解除本协议，并有权要求违约方承担相应的法律责任。

六、适用法律和争议解决1. 本协议适用中华人民共和国法律。

2. 因本协议引起的或与本协议有关的任何争议，双方应协商解决；如协商不成，双方同意提交至乙方所在地的人民法院解决。

七、其他条款1. 本协议一式两份，甲方和乙方各执一份，具有同等法律效力。

2. 本协议经双方盖章后生效。

甲方：乙方：公司名称：公司名称：签字：签字：日期：日期：。

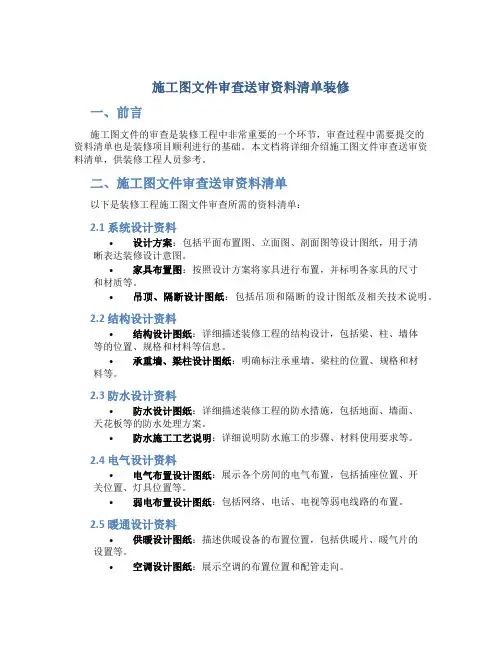

施工图文件审查送审资料清单装修一、前言施工图文件的审查是装修工程中非常重要的一个环节，审查过程中需要提交的资料清单也是装修项目顺利进行的基础。

本文档将详细介绍施工图文件审查送审资料清单，供装修工程人员参考。

二、施工图文件审查送审资料清单以下是装修工程施工图文件审查所需的资料清单：2.1 系统设计资料•设计方案：包括平面布置图、立面图、剖面图等设计图纸，用于清晰表达装修设计意图。

•家具布置图：按照设计方案将家具进行布置，并标明各家具的尺寸和材质等。

•吊顶、隔断设计图纸：包括吊顶和隔断的设计图纸及相关技术说明。

2.2 结构设计资料•结构设计图纸：详细描述装修工程的结构设计，包括梁、柱、墙体等的位置、规格和材料等信息。

•承重墙、梁柱设计图纸：明确标注承重墙、梁柱的位置、规格和材料等。

2.3 防水设计资料•防水设计图纸：详细描述装修工程的防水措施，包括地面、墙面、天花板等的防水处理方案。

•防水施工工艺说明：详细说明防水施工的步骤、材料使用要求等。

2.4 电气设计资料•电气布置设计图纸：展示各个房间的电气布置，包括插座位置、开关位置、灯具位置等。

•弱电布置设计图纸：包括网络、电话、电视等弱电线路的布置。

2.5 暖通设计资料•供暖设计图纸：描述供暖设备的布置位置，包括供暖片、暖气片的设置等。

•空调设计图纸：展示空调的布置位置和配管走向。

2.6 给排水设计资料•给水设计图纸：包括给水管道的布置位置、规格和材质等。

•排水设计图纸：展示排水管道的布置位置、规格和材质等。

2.7 火灾自动报警设计资料•火灾自动报警设计图纸：详细描述火灾自动报警系统的布置位置和传感器的设置等。

三、总结施工图文件审查送审资料清单是装修工程中必备的一份清单，合理准备并提交相关资料可以保证装修工程的顺利进行。

本文档详细介绍了施工图文件审查送审所需的各类资料清单，希望对装修工程人员有所帮助。

注：本文档以Markdown文本格式输出，方便进行编辑和分享。

装修施工图审查工作总结
在装修施工过程中，施工图审查是一个非常重要的环节，它直接关系到施工质
量和工程进度。

经过一段时间的工作总结，我对装修施工图审查工作进行了总结，希望能够对今后的工作有所帮助。

首先，装修施工图审查需要严格按照相关规定和标准进行。

在审查过程中，我
们要仔细检查施工图纸的完整性和准确性，确保施工图与设计图纸一致。

同时，还要对施工图中的材料、工艺、尺寸等进行详细审查，确保施工图的合理性和可行性。

其次，审查过程中需要与设计单位和施工单位进行充分沟通。

我们要及时与设
计单位沟通，了解设计意图和要求，确保施工图符合设计要求。

与施工单位沟通时，要明确施工图的要求和标准，及时解决施工中的疑问和问题，保证施工图的顺利实施。

另外，审查过程中要注重细节。

装修施工图中的细节部分往往决定了工程的质
量和效果，因此我们要对施工图中的每一个细节进行仔细审查，确保施工图的完善和合理。

最后，审查过程中要做好记录和归档工作。

我们要及时记录审查过程中的问题
和意见，并与相关单位进行确认和沟通，确保问题得到及时解决。

审查完成后，要做好审查记录的归档工作，以备日后查阅和参考。

总的来说，装修施工图审查工作是一个细致而又重要的工作，需要我们在工作
中保持严谨的态度和专业的精神。

通过对审查工作的总结，我相信今后的审查工作会更加顺利和高效。

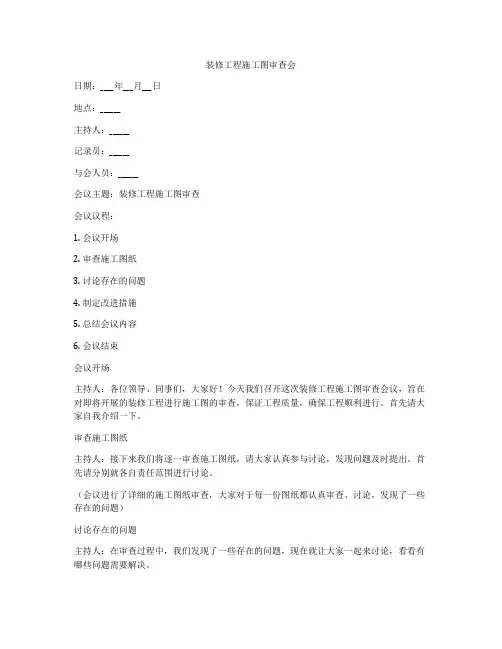

装修工程施工图审查会日期：____年___月___日地点：______主持人：______记录员：______与会人员：______会议主题：装修工程施工图审查会议议程：1. 会议开场2. 审查施工图纸3. 讨论存在的问题4. 制定改进措施5. 总结会议内容6. 会议结束会议开场主持人：各位领导、同事们，大家好！今天我们召开这次装修工程施工图审查会议，旨在对即将开展的装修工程进行施工图的审查，保证工程质量，确保工程顺利进行。

首先请大家自我介绍一下。

审查施工图纸主持人：接下来我们将逐一审查施工图纸，请大家认真参与讨论，发现问题及时提出。

首先请分别就各自责任范围进行讨论。

（会议进行了详细的施工图纸审查，大家对于每一份图纸都认真审查、讨论，发现了一些存在的问题）讨论存在的问题主持人：在审查过程中，我们发现了一些存在的问题，现在就让大家一起来讨论，看看有哪些问题需要解决。

（与会人员纷纷发言，讨论存在的问题，并提出改进建议）制定改进措施主持人：经过大家的讨论，我们已经找出了一些问题，并提出了一些改进建议，接下来就请大家一起制定具体的改进措施，确保问题能够得到解决。

（会议进行了具体的改进措施的讨论和制定，每位与会人员积极发言，提出自己的建议）总结会议内容主持人：经过一番讨论和交流，我们已经找出了存在的问题，并制定了改进措施，感谢大家的参与和支持。

接下来我们将对会议内容进行总结，请大家积极参与。

（主持人对会议内容进行了详细的总结，强调了下一步的工作重点和注意事项）会议结束主持人：感谢各位领导、同事们的参与和支持，今天的会议到此结束。

希望大家能够认真执行会议决议，确保装修工程的顺利进行。

谢谢！以上是本次装修工程施工图审查会议的全部内容。

感谢大家的配合和参与，希望大家能够将会议精神贯彻到底，确保工程质量，顺利完成装修工程。

谢谢！。

装饰施工图制图规范装饰施工图CAD制图规范1．总则1．1、目的1．1．1规范化--有效提高装饰设计的工作质量；1．1．2标准化--提高装饰设计的工作效率；1．1．3网络化--便于网络上规范化管理和成果的共享。

1．2、适用范围1．2．1本规范适用于我公司所有工程项目的工程制图和CAD制图。

1．2．2本规范所指施工图纸为：平面图、顶面图、立面图、构造结点图、配套装置家具图、集成家居、配饰及水、电、空调改造图等。

1．3、工作风格1．3．1本规范为公司绘图表达的风格的统一，不提倡个人绘图表达风格。

工程制图严格遵照国家有关建筑制图规范制图，制图的表达应清晰、完整、所有图面的表达方式均保持一致。

1．4、依据1．4．1本规范的基本依据是GB/T50001-----2001《房屋建筑制图统一标准》，如有相驳之处，则以GB/T50001-----2001《房屋建筑制图统一标准》为准。

2．图纸排序2．1 施工图编排顺序：1、图纸封面（注明：①.工程名称②.设计或施工单位③.日期。

）2、设计说明（图纸包含内容：设计依据；设计主导思想说明；主材料说明；施工工艺要求及说明；图纸说明。

主要材料使用详细说明表：编号名称规格产地供应商使用位置备注等）3、图纸目录（注明：页码、图纸名称、图号、图幅。

工程名称、建设单位、施工单位、设计单位、日期）。

4、装饰施工图①.平面布置图注明房间名称、家具布置、标高。

②吊顶平面布置图注明灯具类型（列图列表）、名称、间距、排列方法（如日光灯管交错排列）。

注明吊顶材料、造型尺寸、窗帘盒、设备等。

标出造型吊顶的剖切索引、标高。

规格板用箭头表示出排起始方向。

③.（平面）门（窗）墙体定位图（无家具、标高等）注明门窗的尺寸、型号（Mxay 、Cxay）。

x-尺寸编号、y-门窗代号用图案填充将新砌墙体与原有墙体区分开。

将同类型不同型号墙体编号区分，并列图列表。

将门窗洞尺寸列入此图。

④.固定家具、地面材料及索引图注明家具的尺寸（平面该放大的需放大）注明地面材料代号、尺寸、索引立面号。

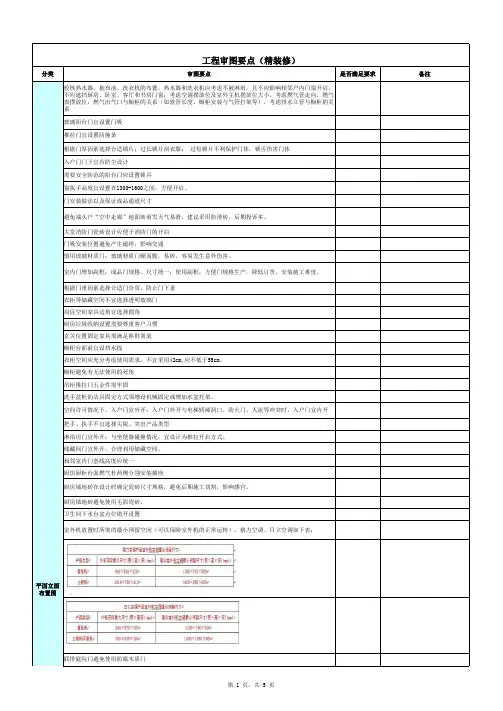

工程审图要点（精装修）分类审图要点是否满足要求备注校核热水器、拖布池、洗衣机的布置，热水器和洗衣机应考虑不被淋雨，且不应影响相邻户内门窗开启，不应遮挡厨房、卧室、客厅和书房门窗；考虑空调摆放位及室外主机摆放位大小，考虑燃气管走向，燃气表摆放位，燃气出气口与橱柜的关系（如软管长度、橱柜安装与气管打架等），考虑排水立管与橱柜的关系玻璃阳台门宜设置门吸推拉门宜设置防撞条根据门厚因素选择合适锁片；过长锁片刮衣服； 过短锁片不利保护门体，锁舌伤害门体入户门门下宜有防尘设计需要安全防范的阳台门应设置锁具窗执手高度宜设置在1300-1600之间，方便开启。

门安装做法以及保证成品通道尺寸避免端头户“空中走廊”地面砖雨雪天气易滑，建议采用防滑砖，后期投诉多。

大堂消防门瓷砖设计应便于消防门的开启门吸安装位置避免产生磕绊，影响交通慎用玻璃材质门；玻璃材质门硬而脆，易碎，容易发生意外伤害。

室内门增加副框，成品门规格、尺寸统一；使用副框，方便门规格生产，降低订货、安装施工难度。

根据门重因素选择合适门合页，防止门下垂衣柜等储藏空间不宜选择透明玻璃门局促空间家具边角宜选择圆角厨房垃圾收纳设置需要尊重客户习惯玄关位置固定家具需满足换鞋需求橱柜台面前宜设挡水线衣柜空间应充分考虑使用需求，不宜采用42cm,应不低于55cm。

橱柜避免有无法使用的死角吊柜推拉门五金件需牢固洗手盆柜的洁具固定方式须增设机械固定或增加水盆托架。

空间许可情况下，入户门宜外开；入户门外开与电梯轿厢洞口、防火门、人流等冲突时，入户门宜内开把手、执手不宜选择尖锐、突出产品类型淋浴房门宜外开；与坐便器碰撞情况，宜设计为推拉开启方式。

储藏间门宜外开，合理利用储藏空间。

相邻室内门套线高度应统一厨房厨柜台面燃气杜两侧分别安装插座厨房墙地砖在设计时确定瓷砖尺寸规格，避免后期施工切割，影响感官。

厨房墙地砖避免使用毛面瓷砖。

卫生间下水台盆点位错开设置室外机放置时所需的最小预留空间（可以保障室外机的正常运转），格力空调、日立空调如下表：平面立面布置图联排庭院门避免使用防腐木质门图照明开关布置图。

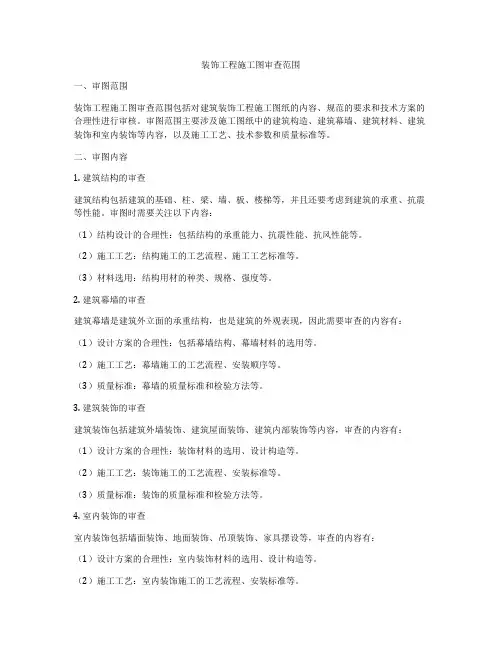

装饰工程施工图审查范围一、审图范围装饰工程施工图审查范围包括对建筑装饰工程施工图纸的内容、规范的要求和技术方案的合理性进行审核。

审图范围主要涉及施工图纸中的建筑构造、建筑幕墙、建筑材料、建筑装饰和室内装饰等内容，以及施工工艺、技术参数和质量标准等。

二、审图内容1. 建筑结构的审查建筑结构包括建筑的基础、柱、梁、墙、板、楼梯等，并且还要考虑到建筑的承重、抗震等性能。

审图时需要关注以下内容：（1）结构设计的合理性：包括结构的承重能力、抗震性能、抗风性能等。

（2）施工工艺：结构施工的工艺流程、施工工艺标准等。

（3）材料选用：结构用材的种类、规格、强度等。

2. 建筑幕墙的审查建筑幕墙是建筑外立面的承重结构，也是建筑的外观表现，因此需要审查的内容有：（1）设计方案的合理性：包括幕墙结构、幕墙材料的选用等。

（2）施工工艺：幕墙施工的工艺流程、安装顺序等。

（3）质量标准：幕墙的质量标准和检验方法等。

3. 建筑装饰的审查建筑装饰包括建筑外墙装饰、建筑屋面装饰、建筑内部装饰等内容，审查的内容有：（1）设计方案的合理性：装饰材料的选用、设计构造等。

（2）施工工艺：装饰施工的工艺流程、安装标准等。

（3）质量标准：装饰的质量标准和检验方法等。

4. 室内装饰的审查室内装饰包括墙面装饰、地面装饰、吊顶装饰、家具摆设等，审查的内容有：（1）设计方案的合理性：室内装饰材料的选用、设计构造等。

（2）施工工艺：室内装饰施工的工艺流程、安装标准等。

（3）质量标准：室内装饰的质量标准和检验方法等。

5. 其他相关内容此外，施工图审查还应关注安全设施、消防设施、建筑节能、环保设施等相关内容。

三、审图方法1. 综合审查综合审查是指对施工图纸的整体审查，主要是对建筑结构、建筑幕墙、建筑装饰和室内装饰等内容进行综合分析和评估，保证各项设计方案和施工工艺是相互协调和一致的。

2. 专项审查专项审查是指对施工图纸中的某一专项内容进行专门审核，主要是对特殊结构、特殊装饰、特殊工艺等进行重点审查和评估，确保方案的合理性和施工的安全性。
