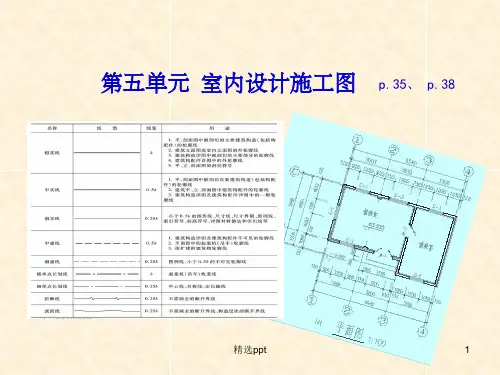

详图的标志
精选ppt
21
精选ppt
22
精选ppt
23
6、标高符号
标高是标注建筑物高度的一种尺寸形式。标高符号应以直角等腰 三角形表示，用细实线绘制，一般以室内一层地坪高度为标高的相对 零点位置，低于该点时前面要标上负号，高于该点时不加任何符号。
需要注意的是：相对标高以米为单位，标注到小数点后三位。如 标注位置不够，也可按照下图所示： ：
16
5、剖面符号、索引符号和详图符号 p.40
为了表示室内竖向或构件的内部情况和关系，需要绘 制剖面图，通常用剖切符号在图中标出。
图样中的某一局部或某一构件和构件间的构造,由于 比较小或较复杂无法表达清楚时，通常放大单独绘制，称 为详图，为便于查找和对照阅读，通常用索引符号和详图 符号表示基本图与详图的关系。
精选ppt
17
1）剖切位置线：
长度宜为6～10mm；投射方向线宜为4～6mm。应以粗 实线绘制，不应与其他图线相接触。按顺序由左至右、由 下至上连续编排。需要转折的剖切位置线，应在转角的外 侧加注与该符号相同的编号。剖面符号应标注在要表示的 图样上。
精选ppt
18

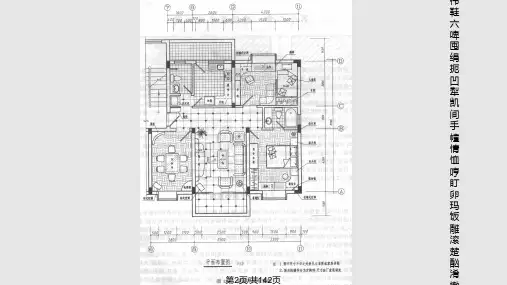

假想水平剖切面的位置不同， 剖切到的内容不同，门窗的表 示方法也不同。
精选ppt
38
精选ppt
精选ppt
24
标高符号的尖端应指至被标注高度的位置。尖端一般应向下，也 可向上。标高数字应注写在标高符号的左侧或右侧。在相同的同一位
置需表示几个不同标高时，标高数字可按照下图形式注写，见下图：
精选ppt
25
7、指北针
细实线园，直径24
N
毫米，指针尾端宽3毫
米。当采用更大直径园
时，尾端宽应是直径的 1/8。
