精装修施工图设计出图标准➢设计围与设计要求➢设计成果要求➢材料/部品选型成果提交➢设计成果提交2016年4月精装修施工图设计出图标准一、设计围与设计要求01.设计围与设计容：①区域围：该楼层的全部区域；②专业围：包括所有精装区域的装修、水电（含智能化、消防）、暖通机电设备、灯光、软装配饰、艺术摆件等专业的施工图设计或整合；③设计容：包括装修以及涉及装修的相关专业的平、剖、立面图纸，大样图（放样图）、系统图、节点详图、物料册、材料样板、设计说明、图纸清单概算等。

02.设计要求：①由装修专业负责协调、整合装修阶段所有专业的图纸设计工作，确保提交图纸的统一性、完整性和协调性，避免出现不同专业间图纸矛盾或者同一专业大样与平立面矛盾等问题；②图纸深度必须达到一次到位即施工单位拿到图纸即可开始施工无需二次深化、优化；③图纸及所选材料必须满足消防验收规等国家强制性法规的要求，确保工程能够顺利通过验收；④满足施工过程及日后运营维护的低成本、节能、绿色、环保等现代化建设工程特点的要求，充分考虑经营管理者使用维护的便利性和经济性。

二、设计成果要求01.图纸封面深度要求：包括项目名称、图纸名称、编制单位、编制时间。

02.图纸目录深度要求：包括图纸编号、图纸名称、图纸号(页码)、图幅。

03.施工图设计说明（有关规、材料和工艺的说明）深度要求：有关设计依据、设计规、主要施工做法的说明、施工过程中应注意的技术性说明文字等。

04.建筑原始结构图（现场测量）深度要求：标有详细、准确的现场测量的平面尺寸及标高，客观反映场地实际情况。

05.平面布置图深度要求：包括平面布局、家居布置、地面材质、地面高差；尺寸标注在平面布置外围，需有建筑轴线尺寸、开间尺寸、进深尺寸、隔墙轴线尺寸及开间、进深的总尺寸。

06.平面布置图中各立面索引图深度要求：清晰反映立面与平面的方位、坐标、轴线关系，准确索引所有立面图纸编号。

07.砌筑定位图深度要求：包括隔墙使用材料、隔墙厚度、隔墙的轴线尺寸；不同材料隔墙的做法详图索引。

第一章图纸幅面规格一、图纸幅面1.1.1图纸幅面是指图纸本身的规格尺寸，也就是我们常说的图签，为了合理使用并便于图纸管理装订室内设计制图的图纸幅面规格尺寸延用建筑制图的国家标准。

如表1-1的规定及图1-1的格式。

图纸幅面及图框尺寸（mm）表1-1图1-11.1.2图纸短边不得加长，长边可加长，加长尺寸应符合表1-2的规定。

图纸长边加长尺寸（mm）表1-21783、1932、2080二、标题栏与会签栏1.2.1标题栏的主要内容包括设计单位名称，工程名称，图纸名称，图纸编号以及项目负责人，设计人，绘图人，审核人等项目内容。

如有备注说明或图例简表也可视其内容设置其中。

标题栏的长宽与具体内容可根据具体工程项目进行调整。

以下以A 2图幅为例，常见的标题栏布局形式参见图2-1。

图2-11.2.2室内设计中的设计图纸一般需要审定，水、电、消防等相关专业负责人要会签，这时可在图纸装订一侧设置会签栏，不需要会签的图纸可不设会签栏。

其形式可参见图2-1。

三、图签与布局空间画法1.3.1图签在布局空间内可按1：1比例绘制。

打印时亦按1：1比例打印无需放大或缩小。

图签可制成母图，与若干张图纸内容形成关联的关系，图签内标题栏的内容如工程名称、项目名称等如有变化可只修改一张母图，其余若干张图纸可与其一起发生变更。

作为母图的图签应与其它关联图纸在同一文件夹内。

布局空间关联的画法可参见本书第十五章关于布局空间与模型空间在实际绘图中的应用。

第二章符号的设置符号是构成室内设计施工图的基本元素之一，本书所绘制的符号均在布局空间内按1：1比例绘制，形成标准模板。

在标注时可直接调用，对保证图面的统一规范及美观起到很大的作用。

一、详图索引符号2.1.1名称：详图索引符号。

2.1.2用途：可用于在总平面上将分区分面详图进行索引，也可用于节点大样的索引。

2.1.3尺度：A 0、A 1、A 2图幅索引符号的圆直径为12mm ，A 3、A 4图幅索引符号的圆直径为10mm 。

室内装修CAD施工图绘图规范要求CAD用来画工程图，室内图纸，一个完美的室内设计少不了精细的设计，CAD为我们做到了这一点，通过CAD我们可以更直接地了解室内情况，没有人工尺量那么繁杂，多了份精细，可以使我们更直观地看到室内一切的平面布局。

（一）、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。

A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。

B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。

2．每张图纸须编制图名、图号、比例、时间。

3．打印图纸按需要，比例出图。

（二）、常用制图方式。

一、常用比例二、线型三、打印出图笔号1-10号线宽设置四、剖切索引符号五、平、立面索引符号六、大样图索引七、图标八、文字注释九、标高符号十、轴线符号十一、尺寸符号十二、坡度标注制图技巧:一、图层管理.二、线条分色制图时将墙体、家具、填充线、文字、分格线等线条颜色区分，便于在电脑显示时一目了然。

三、图框插入按比例插入图框，首先制作1：1图框，将图框放大，与图比较看是否配合。

如不配合缩放与之配合。

如要作1：30的图框，第一次图框放大40后不合适，再次缩放输入3/4，即可得到1：30的图框。

四、其他1．CAD文件在从其他文件粘贴近来后，容易出现无用图层，可purge(pu),清理无用图层。

2．文字的大小是根据图纸的比例变化的，如A3图纸，比例为1：50，注释文字打印出的尺寸应该是3mm，在文字制作时，文字尺寸大小输入150。

3．一套图中可能会有不同的比例，在按比例插完第一个图框后，遇到不同比例的图，应根据比例的大小缩放。

如有一张图比例为1：50，是正确的，现在要给另一张图插图框，假设这张图要插1：40的图框，那就复制1：50的图框，然后缩放输入4/5即得。

文字的大小亦可采用这种办法。

4．同一个CAD界面下，如果打开多个CAD文件，可按着ctrl键点Tab键转换。

一、成品房的装修围：厨房墙顶地饰面、橱柜及厨房电器〔不含冰箱〕安装到位洗手间墙顶地饰面、包含洁具及五金挂件安装到位阳台地面厅房墙面、天花抹平并饰面乳胶漆厅房地面玻化砖或者强化木地板铺地成品房模压门及门套、门锁五金安装所有窗户安装石材窗台板厅房及厨卫、阳台灯具的安装所有水、电路线安装到位二、单元户施工图图纸目录1. 封面2. 设计说明3. 图纸目录4. 户型平面布置图5. 户型天花布置图6. 户型电路图7. 阳台地面铺砖图8. 阳台给排水布置图9. 厨房放大平面图10. 厨房地面铺砖图11. 厨房天花灯位图12. 厨房 A.B.C.D 立面图13. 厨房 A.B.C.D 立面铺砖图14. 厨房电路图15. 厨房给排水布置图16. 洗手间放大平面图17. 洗手间地面铺砖图18. 洗手间天花灯位图19. 洗手间 A.B.C.D 立面图20. 洗手间 A.B.C.D 立面铺砖图21. 洗手间电路图22. 洗手间给排水布置图23. 窗台板大样24. 房门及门套安装大样图25. 门坎石或者挡水石施工大样图三、图纸深度要求：1. 设计说明：整套图纸的概括说明及设计原则的阐述；整个室材料部品的阐述；对于没有具体图纸的部位发展统一的注释〔如厅房的立面做法、工艺要求等〕；设计说明中可包括电气和水系统局部的说明；2. 总平面图：家具按 1:1 比例合理摆放，并加以注释；标明每一个功能区域及地面材质；户型轴线尺寸清晰；立面索引明确清晰；3. 天花平面：标明吊顶材料及做法；灯具注释，或者用图例说明；灯具的定位尺寸及灯具大小、型号注释；4. 厨卫立面图：墙面的铺砖方式或者铺砖原则的注释；开关插座的定位尺寸及定位原则说明；橱柜、洁具的摆放尺寸以及相关五金挂件的安置尺寸；厨房电器的摆放位置；整体橱柜的样式；橱柜大样图；说明所有材料的材质及规格尺寸〔包括玻璃的类型厚度、砖的类型和尺寸、镜子的样式、镜前灯的位置等〕5. 电路图：标明插座的规格和数量，必要时可另附电路设计施工说明；在墙面铺砖图上，将开关插座与瓷砖的结合方式说明清晰，防止开关插坐位于单块瓷砖的中间；6. 水路图：厨卫所有下水的具体位置的定位尺寸应清晰明了；针对不同的下水和地漏的管径应有说明；下水管与完成墙面的距离尺寸应有注明；特殊是座便下水位置确实定；冷热水的进水管定位可用文字说明高度，平面上应有明确的尺寸定位；7. 大样图：详细交待施工工艺和做法；对石材的品种、色泽、规格、倒边方式作出明确的规定；对洗手间瓷砖碰角方式应有注明；厨卫立管包管方式应有注明；所有室阴、阳角的处理方式应有说明；四、交楼标准细则〔一〕厨房设计原则1. 注意洗槽、炉台及切菜台的位置，最好呈90 度的方位摆放。

室内设计施工图制图规范一、成品房的装修范围：厨房墙顶地饰面、橱柜及厨房电器（不含冰箱）安装到位卫生间墙顶地饰面、包含洁具及五金挂件安装到位阳台地面厅房墙面、天花抹平并饰面乳胶漆厅房地面玻化砖或强化木地板铺地成品房模压门及门套、门锁五金安装所有窗户安装石材窗台板厅房及厨卫、阳台灯具的安装所有水、电线路安装到位二、单元户内施工图图纸目录1. 封面2. 设计说明3. 图纸目录4. 户型平面布置图5. 户型天花布置图6. 户型电路图7. 阳台地面铺砖图8. 阳台给排水布置图9. 厨房放大平面图10. 厨房地面铺砖图11. 厨房天花灯位图12. 厨房A.B.C.D立面图13. 厨房A.B.C.D立面铺砖图14. 厨房电路图15. 厨房给排水布置图16. 卫生间放大平面图17. 卫生间地面铺砖图18. 卫生间天花灯位图19. 卫生间A.B.C.D立面图20. 卫生间A.B.C.D立面铺砖图21. 卫生间电路图22. 卫生间给排水布置图23. 窗台板大样24. 房门及门套安装大样图25. 门槛石或挡水石施工大样图三、图纸深度要求：1. 设计说明：整套图纸的概括说明及设计原则的阐述；整个室内材料部品的阐述；对于没有具体图纸的部位进行统一的注释（如厅房的立面做法、工艺要求等）；设计说明中可包括电气和水系统部分的说明；2. 总平面图：家具按1:1比例合理摆放，并加以注释；标明每个功能区域及地面材质；户型轴线尺寸清晰；立面索引明确清晰；3. 天花平面：标明吊顶材料及做法；灯具注释，或用图例说明；灯具的定位尺寸及灯具大小、型号注释；4. 厨卫立面图：墙面的铺砖方式或铺砖原则的注释；开关插座的定位尺寸及定位原则说明；橱柜、洁具的摆放尺寸以及相关五金挂件的安置尺寸；厨房电器的摆放位置；整体橱柜的样式；橱柜大样图；表明所有材料的材质及规格尺寸（包括玻璃的类型厚度、砖的类型和尺寸、镜子的样式、镜前灯的位置等）5. 电路图：标明插座的规格和数量，必要时可另附电路设计施工说明；在墙面铺砖图上，将开关插座与瓷砖的结合方式表明清晰，避免开关插座位于单块瓷砖的中间；6. 水路图：厨卫所有下水的具体位置的定位尺寸应清晰明了；针对不同的下水和地漏的管径应有说明；下水管与完成墙面的距离尺寸应有注明；特别是座便下水位置的确定；冷热水的进水管定位可用文字说明高度，平面上应有明确的尺寸定位；7. 大样图：详细交待施工工艺和做法；对石材的品种、色泽、规格、倒边方式作出明确的规定；对卫生间瓷砖碰角方式应有注明；厨卫立管包管方式应有注明；所有室内阴、阳角的处理方式应有说明；四、交楼标准细则（一）厨房设计原则1. 注意洗槽、炉台及切菜台的位置，最好呈90度的方位摆放。

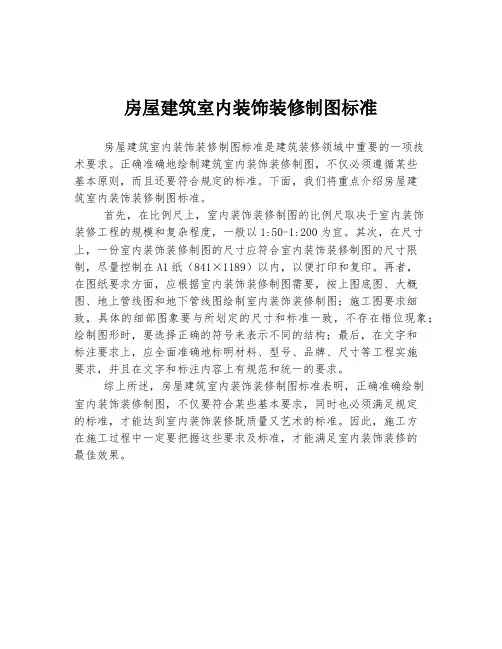

房屋建筑室内装饰装修制图标准
房屋建筑室内装饰装修制图标准是建筑装修领域中重要的一项技
术要求。

正确准确地绘制建筑室内装饰装修制图，不仅必须遵循某些
基本原则，而且还要符合规定的标准。

下面，我们将重点介绍房屋建
筑室内装饰装修制图标准。

首先，在比例尺上，室内装饰装修制图的比例尺取决于室内装饰
装修工程的规模和复杂程度，一般以1:50-1:200为宜。

其次，在尺寸上，一份室内装饰装修制图的尺寸应符合室内装饰装修制图的尺寸限制，尽量控制在A1纸（841×1189）以内，以便打印和复印。

再者，
在图纸要求方面，应根据室内装饰装修制图需要，按上图底图、大概图、地上管线图和地下管线图绘制室内装饰装修制图；施工图要求细致，具体的细部图象要与所划定的尺寸和标准一致，不存在错位现象；绘制图形时，要选择正确的符号来表示不同的结构；最后，在文字和
标注要求上，应全面准确地标明材料、型号、品牌、尺寸等工程实施
要求，并且在文字和标注内容上有规范和统一的要求。

综上所述，房屋建筑室内装饰装修制图标准表明，正确准确绘制
室内装饰装修制图，不仅要符合某些基本要求，同时也必须满足规定
的标准，才能达到室内装饰装修既质量又艺术的标准。

因此，施工方
在施工过程中一定要把握这些要求及标准，才能满足室内装饰装修的
最佳效果。

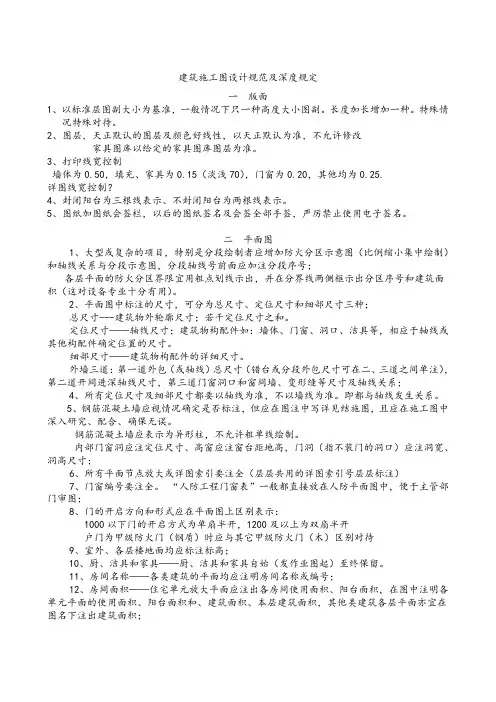

建筑施工图设计规范及深度规定一版面1、以标准层图副大小为基准，一般情况下只一种高度大小图副。

长度加长增加一种。

特殊情况特殊对待。

2、图层，天正默认的图层及颜色好线性，以天正默认为准，不允许修改家具图库以给定的家具图库图层为准。

3、打印线宽控制墙体为0.50，填充、家具为0.15（淡浅70），门窗为0.20，其他均为0.25.详图线宽控制？4、封闭阳台为三根线表示、不封闭阳台为两根线表示。

5、图纸加图纸会签栏，以后的图纸签名及会签全部手签，严厉禁止使用电子签名。

二平面图1、大型或复杂的项目，特别是分段绘制者应增加防火分区示意图（比例缩小集中绘制）和轴线关系与分段示意图，分段轴线号前面应加注分段序号；各层平面的防火分区界限宜用粗点划线示出，并在分界线两侧框示出分区序号和建筑面积（这对设备专业十分有用）。

2、平面图中标注的尺寸，可分为总尺寸、定位尺寸和细部尺寸三种；总尺寸---建筑物外轮廓尺寸；若干定位尺寸之和。

定位尺寸——轴线尺寸；建筑物构配件如：墙体、门窗、洞口、洁具等，相应于轴线或其他构配件确定位置的尺寸。

细部尺寸——建筑物构配件的详细尺寸。

外墙三道：第一道外包（或轴线）总尺寸（错台或分段外包尺寸可在二、三道之间单注），第二道开间进深轴线尺寸，第三道门窗洞口和窗间墙、变形缝等尺寸及轴线关系；4、所有定位尺寸及细部尺寸都要以轴线为准，不以墙线为准。

即都与轴线发生关系。

5、钢筋混凝土墙应视情况确定是否标注，但应在图注中写详见结施图，且应在施工图中深入研究、配合、确保无误。

钢筋混凝土墙应表示为异形柱，不允许粗单线绘制。

内部门窗洞应注定位尺寸、高窗应注窗台距地高，门洞（指不装门的洞口）应注洞宽、洞高尺寸；6、所有平面节点放大或详图索引要注全（层层共用的详图索引号层层标注）7、门窗编号要注全。

“人防工程门窗表”一般都直接放在人防平面图中，便于主管部门审图；8、门的开启方向和形式应在平面图上区别表示：1000以下门的开启方式为单扇半开，1200及以上为双扇半开户门为甲级防火门（钢质）时应与其它甲级防火门（木）区别对待9、室外、各层楼地面均应标注标高；10、厨、洁具和家具——厨、洁具和家具自始（发作业图起）至终保留。

室内装修施工图规范随着人们生活质量的不断提升，对住宅环境的要求也越来越高。

为了统一室内装修的标准，保证装修质量，室内装修施工图规范应运而生。

室内装修施工图是一份详细的表述装修图纸的图纸，它是装修工程中标准化、规范化的基础。

在施工前，施工图要与设计方案进行对比，检查图纸符合国家有关规范和标准，并与业主及施工方进行沟通，以确保最终的装修效果与设计方案一致。

因此，室内装修施工图的合理性非常重要。

在细节方面，室内装修施工图需要准确描述每个施工过程的细节。

例如，墙面的处理方式、地面的铺设方式、封顶材料的选择等。

细节的准确描述是保证装修工程质量的基础。

此外，对于一些特殊位置的处理，如浴室、厨房、阁楼等，室内装修施工图需要特别关注。

浴室和厨房常常处于潮湿、易滋生细菌的环境，因此室内装修施工图需要考虑从材料的选择到设计的角度，采取防潮、防霉、易清洁等方法。

阁楼作为特殊空间，空间条件有限，对卫生、安全、舒适性等要求也有所不同，需要特别设计。

同时，建议在室内装修施工图中注明材料的品牌、型号、规格等详细信息。

这能够有效地防止一些不负责任的装修公司使用劣质材料，在进一步施工及日后维护中带来隐患。

同时，在工程验收时能够用具体数据进行量化评价，更好地把控装修过程。

最后，应该注意到，室内装修施工图是一个非常珍贵的资料。

保留装修图纸可以方便家庭日后的维护和装修，以及未来的房屋出售等。

因此，装修图纸和承包方案都应该妥善保管。

总之，室内装修施工图规范是装修行业中非常重要的一份文档，它不仅是装修施工的规范化基础，还是保护消费者权益的工具。

同时，室内装修施工图也直接关系到装修效果的最终呈现。

为了提高装修施工和管理水平，制定施工图规范非常必要。

建筑装饰工程制图统一标准前言建筑装饰行业作为后从建筑行业划分出来的一个新兴行业，目前在我国还尚未出台统一的行业规范，因此很多时候业内一直在参照着建筑行业的制图标准和规范，但在试用过程中，我们也发现了其中因两个行业的不同特征而带来的诸多不便，各大装饰公司也都在尝试着在以建筑制图规范为蓝本的基础上加以研究、改进和变通，以寻求更加适应行业及市场需求的、更加适用于各自企业需要的、能够将本企业内部的设计图纸加以统一的装饰制图规范。

为了使建筑装饰设计专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，同时也为了能够更好的规范和统一我院学生，作为一名装饰设计的初学者，从起步之初就能养成一系列的良好的制图习惯，能够运用现行装饰行业普遍适用的制图标准完成学习阶段的设计图纸，故而我们根据建筑行业国家制图规范、装饰行业各公司普遍适用标准、现行装饰行业制图习惯以及教师多年来的装饰行业一线工作经验的总结，形成了我们这份《辽宁美术职业学院环境艺术系建筑装饰制图统一标准》，希望能帮助我们的学生更好的规范设计制图的全过程，以便更好的适应就业的需求。

基本要求一、图纸幅面规格1、图纸幅面及图框尺寸（单位：mm）CAD常用图框形式：（A0～A3横、纵式标题栏）工程制图可用图框形式：注：若有需要时，图纸也可立式使用，以右侧为底边，标题栏位置不变。

（图纸竖着看，标题栏横着看）2、图纸的短边一般不应加长，长边可加长，且加长的长度应为长边1/8的整倍数。

如因特殊情况，一套图纸中有少量图纸需短边加长，加长的七、定位轴线1、定位轴线应用细点划线绘制2、定位轴线一般应编号，编号应注写在轴线端部的圆内。

圆应用细实线绘制，直径为8mm。

定位轴线的圆心，应在定位轴线的延长线上或延长线的折线上。

3、平面图上定位轴线的编号，宜标注在图样的下方与左侧。

横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写拉丁字母，从下至上顺序编写。

装修工程施工图标准要求一、概述1.1 本标准规定了装修工程施工图的编制要求，包括基本规范、图纸布局、图幅规格、图幅提要、标注规范等内容。

1.2 本标准适用于建筑装修工程设计图纸的编制规范和要求。

二、基本规范2.1 施工图必须根据设计图进行编制，必须与设计图一致。

2.2 施工图必须符合国家相关规范和标准的要求。

2.3 施工图必须清晰明了，不得有疑点或歧义。

2.4 施工图必须注明编制单位、编制日期、审定单位、审定日期等信息。

2.5 施工图必须采用规范的符号、标注和比例尺。

三、图纸布局3.1 施工图必须按照相关规范和标准的要求进行布局，必须包括平面布置图、立面图、剖面图等内容。

3.2 施工图必须按照功能分类进行归档，便于施工人员查阅。

3.3 施工图必须采用统一的图纸编号和标题，便于管理。

3.4 施工图必须按照设计图的要求标注各种尺寸、工艺与材料，便于施工。

3.5 施工图必须标明主要构造部件的位置和尺寸，便于施工人员定位。

四、图幅规格4.1 施工图的图幅规格必须按照国家相关规范和标准的要求进行确定。

4.2 施工图必须按照规定的图幅进行编制，不得随意更改。

4.3 施工图的图幅要求必须清晰明了，便于查阅。

五、图幅提要5.1 施工图必须附带图幅提要，包括施工图的总图、分图、详图等内容。

5.2 施工图的图幅提要必须按照一定的格式进行编制，包括图号、图名、图幅等信息。

5.3 施工图的图幅提要必须清晰明了，便于管理和查阅。

六、标注规范6.1 施工图的标注必须清晰、准确，不得有歧义。

6.2 施工图的标注必须与图纸内容一致，不得有任何矛盾。

6.3 施工图的标注必须按照相关规范和标准的要求进行格式化。

6.4 施工图的标注必须包括设备、管道、电气等信息，便于施工。

6.5 施工图的标注必须具有可读性，便于施工人员理解。

七、施工图的审查7.1 施工图编制完毕后，必须进行审查，确保符合相关规范和标准的要求。

7.2 施工图的审查必须由具有相关资质和经验的专业人员进行，确保施工图的准确性和可行性。

规范（一）——图纸一、平面图1、概念:平面图有剖视投影图和界面图两种概念。

室内剖视投影平面图，以下简称平面图，是距地（或±0.000标高处）1.8m作水平向剖切后，去掉上半部分，至上而下所得到的正投影图。

室内界面图即是对某一装修界面的直接影像图，没有因剖视所形成的空间叠合和围合截面的内容表述。

2、平面图分类：建筑原况平面图总平面图：总平面布置图总隔墙布置图各项分平面图：平面布置图平面隔墙图平面装修尺寸图平面装修立面索引图地坪装修施工图平面门扇布置图平面家具布置图平面陈设品布置图平面灯具编号图平面开关、插座布置图上述各项平面内容仅指设计所需表示的范围，当设计对象较为简易时，视具体情况可将上述某几项内容合并在同一张平面图上来表达，或是省略某项内容。

1）建筑原况平面图：a、表达出原建筑的平面结构内容，绘出隔墙位置与空间关系和竖向构件及管井位置等，绘制深度到建施为止。

b、表达出建筑轴号及轴线间的尺寸。

c、表达出建筑标高。

2）总平面布置图：a、表达出完整的平面布置内容全貌，及各区域之间的相互连接关系。

b、表达建筑轴号及轴号间的建筑尺寸c、表达个功能的区域位置及说明。

说明用阿拉伯数字分区编号，并在图中将每一编号的具体功能以文字说明。

d、表达出装修标高关系。

e、总图中除轴线尺寸外，无其他尺寸表达，无家具灯具编号和材料编号。

3）总隔墙图：：a、表达按室内设计要求重新布置的隔墙位置，以及被保留的原建筑隔墙位置，表达出承重墙与非承重墙的位置b、原墙拆除以虚线表示。

c、表达出门洞、窗洞的位置及尺寸d、表达出隔墙的定位尺寸e、表达出各地坪装修标高的关系4）平面布置图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出隔墙、隔断、固定家具、固定构件、活动家具、窗帘。

c、表达出该部分详细的功能内容、编号及文字注释。

d、表达出活动家具及陈设品图例e、表达出电脑、电话、灯光灯饰的图例f、表达出装修地坪标高g、注明本部分的建筑轴号及轴线尺寸h、以虚线表达出在剖切位置线之上的，需强调的立面内容5）平面隔墙图：a、表达出该部分按室内设计要求重新布置的隔墙位置，以及被保留的原建筑隔墙的位置，表达出承重墙与非承重墙的位置b、原墙拆除以虚线表示c、表达出隔墙材质图例及龙骨排列d、表达出门洞、窗洞的位置及尺寸e、表达出隔墙的详细定位尺寸f、表达出各地坪装修标高的关系g、表达出的建筑轴号及轴线尺寸6）平面装修尺寸图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出隔墙、隔断、固定构件、活动家具、窗帘c、详细表达出平面上各装修内容的详细尺寸d、表达出地坪的标高关系e、注明轴号及轴线尺寸f、不表示任何活动家具、灯具、陈设品等g、以虚线表达出在剖切位置线之上的，需强调的立面内容7）平面装修立面索引图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出隔墙、隔断、固定构件、活动家具、窗帘c、详细表达出各立面、剖立面的索引号和剖切号，表达出平面中需被索引的详图号d、表达出地坪的标高关系e、注明轴号及轴线尺寸f、不表示任何活动家具、灯具、陈设品等g、以虚线表达出在剖切位置线之上的，需强调的立面内容8）地坪装修施工图：a、表达出该部分地坪界面的空间内容及关系b、表达出地坪材料的规格、材料编号及施工排版图c、表达出埋地式内容（如：埋地灯、暗藏光源、地插座等）d、表达出地坪相接材料的装修节点剖切索引符号和地坪落差的节点剖切索引号e、表达出地坪拼花或大样索引号f、表达出地坪装修所需的构造节点索引g、表达出地坪的标高关系h、注明轴号及轴线尺寸9）平面门扇布置图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出各类门扇的位置和和分类标号，FM后缀数字为防火门标号，M后缀数字为普通门编号，同一类型的标注相同编号c、表达出各类门扇的详图索引编号d、表达出各类门扇的长*宽尺寸e、表达出门扇的开启方式和方向f、表达出地坪的标高关系g、注明轴号及轴线尺寸10）平面家具布置图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出家具的陈设立面索引号和剖立面索引号c、表达出每款家具的索引号d、表达出每款家具的实际的平面形状e、表达出各功能区域的编号及文字注释f、表达出装修地坪标高g、注明轴号及轴线尺寸11）平面陈设品布置图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出陈设品的位置，平面造型及图例c、表达出陈设品的陈设立面索引号和剖立面索引号d、表达出各陈设品的编号及尺寸e、表达出地坪上的陈设品（如工艺毯）的位置、尺寸及编号f、表达出装修地坪标高g、注明轴号及轴线尺寸陈设品包括画框、雕塑、摆件、工艺品、绿化、工艺毯、插花12）平面灯具编号图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出在平面中的每一款灯光和灯饰的位置及图形c、表达出立面中各类壁灯、画灯、镜前灯的平面投影位置及图形d、表达出地坪上的地埋灯及踏步灯带e、表达出暗藏于平面、地面、家具及装修中的光源f、表达出各类灯光、灯饰的编号g、表达出各类灯光灯饰在本图纸中的图表h、图表中应包括图例、编号、型号、调光与否及光源的各项参数i、表达出装修地坪标高j、注明轴号及轴线尺寸13）开关插座布置图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出各墙、地面的开关、强弱电插座的位置及图例c、不表示地坪材料的排版和活动家具、陈设品d、表达出装修地坪标高e、注明轴号及轴线尺寸f、表达出开关、插座在本图纸中的图表注释二、平顶图1、概念：室内平顶图，系指向上仰视的正投影平面图，具体可分为下述两种情况：其一，顶面基于处于一个标高时，平顶图就是顶界面的平面影像图，即（顶）界面图；其二，顶面处于不同标高时，即采用水平剖切后，去掉下半部分，之下而上仰视可得到正投影图，剖切高度以充分展现顶面设计全貌的最切当处为宜。

前言在室内设计工作的过程中，施工图的绘制是表达设计者设计意图的重要手段之一，是设计者与各相关专业之间交流的标准化语言，是控制施工现场能否充分正确理解消化并实施设计理念的一个重要环节，是衡量一个设计团队的设计管理水平是否专业的一个重要标准。

专业化、标准化的施工图操作流程规范不但可以帮助设计者深化设计内容，完善构思想法，同时面对大型公共设计项目及大量的设计定单行之有效的施工图规范与管理亦可帮助设计团队在保持设计品质及提高工作效率方面起到积极有效的作用。

本书是以制图标准为基础，结合具体工程实例书写而成。

书中内容更贴近于实际工程，对于图样画法的基础与理论读者可参见相关专业书籍。

书中除涉及施工图构成的一些基本元素外，还对施工图的前期规划，绘制过程中的深化设计，以及施工图纸如何与施工现场衔接，和后期竣工图文件归档均作了一定的描述。

此外书中还针对计算机绘图方式与制图标准的结合作了具体的描述，特别是模型空间与布局空间相互转换的绘图方法不但方便平面图的修改，提高工作效率，还可以在保证图纸的一致性以及图层管理，比例输出等方面起到重要作用。

书中所附光盘内图纸均含标准图层。

符号在布局空间内按1：1比例绘制，所制成的标准图按图幅规格在布局空间内可直接调用。

图例也分别在模型空间与布局空间内按比例绘制，均可直接调用。

写此书的目的一方面的对于以往学习工作过程中积累的关于室内设计施工图方面的知识经验作一次较详尽的梳理，另一方面希望起到抛砖引玉的作用，把自己一些浅薄的认知以书面的形式与同道做一个交流，希望大家批评指正，以期引起专家同道对室内设计专业制图更深层次的关注。

目录一、图纸幅面规格二、符号的设置三、材质图例的设置四、尺寸标注与文字标注的设置五、线型与笔宽的设置六、电脑图层的设置七、比例的设置八、图面构图的设置九、施工图编制的顺序十、图表十一、平、立、剖面图及节点大样图的绘制及相关标准十二、施工图在各设计阶段应注意的事项十三、施工图与现场深化设计十四、施工图的归档与分类十五、关于布局空间与模型空间在实际绘图中的应用十六、施工图工程实例宾馆类：天骄宾馆办公空间：商务部会议室文化空间：哈工程大学大学生活动中心住宅样板间：某住宅项目第一章图纸幅面规格一、图纸幅面1.1.1图纸幅面是指图纸本身的规格尺寸，也就是我们常说的图签，为了合理使用并便于图纸管理装订室内设计制图的图纸幅面规格尺寸延用建筑制图的国家标准。

室内施工图制图标准室内施工图是室内设计师在设计施工过程中非常重要的一部分，它直接关系到整个装修效果的实现。

因此，室内施工图的制图标准显得尤为重要。

在制作室内施工图时，需要遵循一定的标准和规范，以确保施工图的准确性和可操作性。

首先，室内施工图的制作需要符合相关的国家标准和规范。

在我国，室内施工图的制作需要符合《建筑设计图集编制规范》和《建筑施工图设计规范》等相关标准，这些标准规范了施工图的图幅尺寸、图面布置、文字标注、符号标识等方面的要求，确保了施工图的统一性和规范性。

其次，室内施工图的制作需要考虑到实际施工的可行性。

在绘制施工图时，需要充分考虑到施工的实际情况，合理安排各种施工标准和规范，确保施工过程中的安全性和效率性。

比如，在绘制电气布线图时，需要考虑到电线的敷设路径和布局，以及开关插座的位置和数量，确保电气施工的合理性和便捷性。

另外，室内施工图的制作需要注重细节和精度。

在绘制施工图时，需要对每一个细节都进行精确的标注和说明，确保施工人员能够清晰地理解和执行。

比如，在绘制水暖管道图时，需要标注管道的材质、规格、连接方式等信息，以及管道的走向和施工要求，确保水暖施工的准确性和稳定性。

最后，室内施工图的制作需要注重图面的美观和清晰。

在绘制施工图时，需要合理布局图面，统一使用规范的文字和符号标识，确保施工图的整体美观和清晰。

同时，需要注意图面的比例和比例尺的选择，确保施工图的尺寸准确，便于施工人员的理解和操作。

总的来说，室内施工图的制图标准是非常重要的，它直接关系到整个施工过程的顺利进行和装修效果的实现。

在制作室内施工图时，需要遵循国家标准和规范，考虑实际施工的可行性，注重细节和精度，同时注重图面的美观和清晰，以确保施工图的准确性和可操作性。

只有这样，才能保证室内装修的质量和效果，满足业主的需求和期望。
