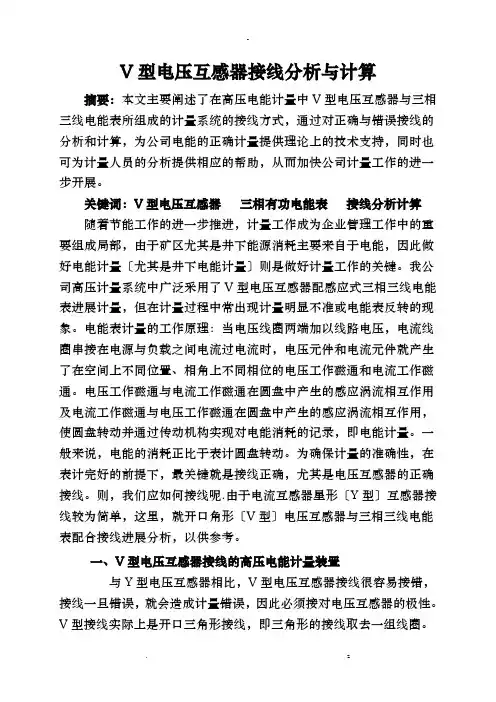

V型电压互感器接线分析与计算摘要：本文主要阐述了在高压电能计量中V型电压互感器与三相三线电能表所组成的计量系统的接线方式，通过对正确与错误接线的分析和计算，为公司电能的正确计量提供理论上的技术支持，同时也可为计量人员的分析提供相应的帮助，从而加快公司计量工作的进一步开展。
关键词：V型电压互感器三相有功电能表接线分析计算随着节能工作的进一步推进，计量工作成为企业管理工作中的重要组成局部，由于矿区尤其是井下能源消耗主要来自于电能，因此做好电能计量〔尤其是井下电能计量〕则是做好计量工作的关键。
我公司高压计量系统中广泛采用了V型电压互感器配感应式三相三线电能表进展计量，但在计量过程中常出现计量明显不准或电能表反转的现象。
电能表计量的工作原理：当电压线圈两端加以线路电压，电流线圈串接在电源与负载之间电流过电流时，电压元件和电流元件就产生了在空间上不同位置、相角上不同相位的电压工作磁通和电流工作磁通。
电压工作磁通与电流工作磁通在圆盘中产生的感应涡流相互作用及电流工作磁通与电压工作磁通在圆盘中产生的感应涡流相互作用，使圆盘转动并通过传动机构实现对电能消耗的记录，即电能计量。
一般来说，电能的消耗正比于表计圆盘转动。
为确保计量的准确性，在表计完好的前提下，最关键就是接线正确，尤其是电压互感器的正确接线。
则，我们应如何接线呢.由于电流互感器星形〔Y型〕互感器接线较为简单，这里，就开口角形〔V型〕电压互感器与三相三线电能表配合接线进展分析，以供参考。
一、V型电压互感器接线的高压电能计量装置与Y型电压互感器相比，V型电压互感器接线很容易接错，接线一旦错误，就会造成计量错误，因此必须接对电压互感器的极性。
V型接线实际上是开口三角形接线，即三角形的接线取去一组线圈。
三角形接线是三相绕组正极与负极连接，所以V 型接线也是一相绕组的负极与另一相绕组的正极连接，而不能同极连接，其正确接线图如图1所示。
这种接线是用两个单相互感器接成V 型接线，一次和二次绕组极性接法是对称的，且都是正极和负极连接，接线是严禁改变任何一相接线，它是V 型电压互感器正确接线的标准接线图。
10kv电压互感器vv接法变比10kv电压互感器VV接法变比是电力系统中一种常用的测量电压的装置。
它通过相互感应的原理，将高电压的电流转换为低电压的电流，以便测量和保护设备的安全运行。
本文将一步一步回答有关10kv电压互感器VV 接法变比的问题，并对其原理、应用和注意事项进行详细阐述。
第一步：理解电压互感器的概念和作用电压互感器是电力系统中常见的测量设备，用于将高电压变压为较低的电压，以便测量和保护设备的安全运行。
它由主绕组、次绕组、磁心等组成，主要通过电磁感应的原理工作。
第二步：了解10kv电压互感器VV接法的基本概念10kv电压互感器VV接法是电压互感器的一种接法，用于将10kv的电压变压为较低的电压，以便测量和保护设备的安全运行。
在VV接法中，电压互感器的主绕组和次绕组都与10kv电压相连，通过电磁感应的原理，将高电压转换为低电压。
第三步：探究10kv电压互感器VV接法的变比10kv电压互感器VV接法的变比表示主绕组和次绕组之间的电压比例关系。
在VV接法中，变比通常为1:10或者1:20，即主绕组的电压是次绕组电压的1/10或者1/20。
第四步：分析10kv电压互感器VV接法的工作原理10kv电压互感器VV接法通过电磁感应的原理工作。
当高压侧施加交流电压时，磁心中会产生交流磁场，这个磁场将从主绕组传递到次绕组中，导致次绕组中产生电流。
根据电磁感应定律，主次绕组中的电流和电压之间存在一定的比例关系，这就实现了将高电压变压为低电压的功能。
第五步：介绍10kv电压互感器VV接法的应用10kv电压互感器VV接法广泛应用于电力系统中的测量和保护装置，如变电站、配电系统、发电厂等。
它可以用于测量系统的电压、保护设备、检测电力质量等重要功能，保障电力系统的正常运行。
第六步：指出10kv电压互感器VV接法的注意事项在使用10kv电压互感器VV接法时，需要注意以下几点。
首先，安装和维护人员要具备专业知识和技能，以确保设备的安全和稳定运行。

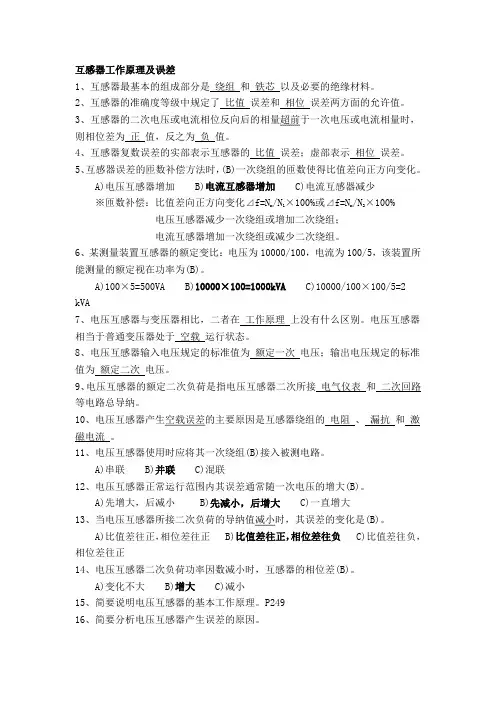

互感器工作原理及误差1、互感器最基本的组成部分是绕组和铁芯以及必要的绝缘材料。
2、互感器的准确度等级中规定了比值误差和相位误差两方面的允许值。
3、互感器的二次电压或电流相位反向后的相量超前于一次电压或电流相量时，则相位差为正值，反之为负值。
4、互感器复数误差的实部表示互感器的比值误差；虚部表示相位误差。
5、互感器误差的匝数补偿方法时，(B)一次绕组的匝数使得比值差向正方向变化。
A)电压互感器增加 B)电流互感器增加 C)电流互感器减少※匝数补偿：比值差向正方向变化⊿f=Nx /N1×100%或⊿f=Nx/N2×100%电压互感器减少一次绕组或增加二次绕组；电流互感器增加一次绕组或减少二次绕组。
6、某测量装置互感器的额定变比：电压为10000/100，电流为100/5，该装置所能测量的额定视在功率为(B)。
A)100×5=500VA B)10000×100=1000kVA C)10000/100×100/5=2 kVA7、电压互感器与变压器相比，二者在工作原理上没有什么区别。
电压互感器相当于普通变压器处于空载运行状态。
8、电压互感器输入电压规定的标准值为额定一次电压；输出电压规定的标准值为额定二次电压。
9、电压互感器的额定二次负荷是指电压互感器二次所接电气仪表和二次回路等电路总导纳。
10、电压互感器产生空载误差的主要原因是互感器绕组的电阻、漏抗和激磁电流。
11、电压互感器使用时应将其一次绕组(B)接入被测电路。
A)串联 B)并联 C)混联12、电压互感器正常运行范围内其误差通常随一次电压的增大(B)。
A)先增大，后减小 B)先减小，后增大 C)一直增大13、当电压互感器所接二次负荷的导纳值减小时，其误差的变化是(B)。
A)比值差往正，相位差往正 B)比值差往正，相位差往负C)比值差往负，相位差往正14、电压互感器二次负荷功率因数减小时，互感器的相位差(B)。

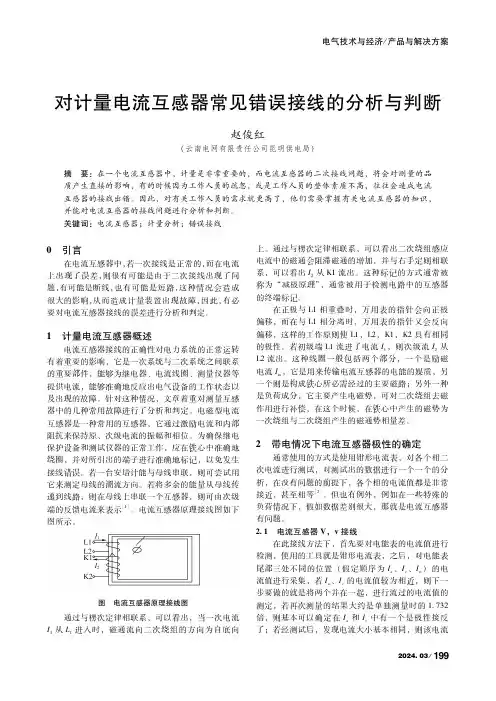

２０２４ ０３／对计量电流互感器常见错误接线的分析与判断赵俊红（云南电网有限责任公司昆明供电局）摘 要：在一个电流互感器中，计量是非常重要的，而电流互感器的二次接线问题，将会对测量的品质产生直接的影响，有的时候因为工作人员的疏忽，或是工作人员的整体素质不高，往往会造成电流互感器的接线出错。
因此，对有关工作人员的需求就更高了，他们需要掌握有关电流互感器的知识，并能对电流互感器的接线问题进行分析和判断。
关键词：电流互感器；计量分析；错误接线０ 引言在电流互感器中，若一次接线是正常的，而在电流上出现了误差，则很有可能是由于二次接线出现了问题，有可能是断线，也有可能是短路，这种情况会造成很大的影响，从而造成计量装置出现故障，因此，有必要对电流互感器接线的误差进行分析和判定。
１ 计量电流互感器概述电流互感器接线的正确性对电力系统的正常运转有着重要的影响，它是一次系统与二次系统之间联系的重要部件，能够为继电器、电流线圈、测量仪器等提供电流，能够准确地反应出电气设备的工作状态以及出现的故障。
针对这种情况，文章着重对测量互感器中的几种常用故障进行了分析和判定。
电磁型电流互感器是一种常用的互感器，它通过激励电流和内部阻抗来保持原、次级电流的振幅和相位。
为确保继电保护设备和测试仪器的正常工作，应在铁心中准确地绕圈，并对所引出的端子进行准确地标记，以免发生接线错误。
若一台安培计能与母线串联，则可尝试用它来测定母线的潮流方向。
若将多余的能量从母线传递到线路，则在母线上串联一个互感器，则可由次级端的反馈电流来表示［１］。
电流互感器原理接线图如下图所示。
图 电流互感器原理接线图通过与楞次定律相联系，可以看出，当一次电流Ｉ１从Ｌ１进入时，磁通流向二次绕组的方向为自底向上。
通过与楞次定律相联系，可以看出二次绕组感应电流中的磁通会阻滞磁通的增加，并与右手定则相联系，可以看出Ｉ２从Ｋ１流出。
这种标记的方式通常被称为“减极原理”，通常被用于检测电路中的互感器的终端标记。

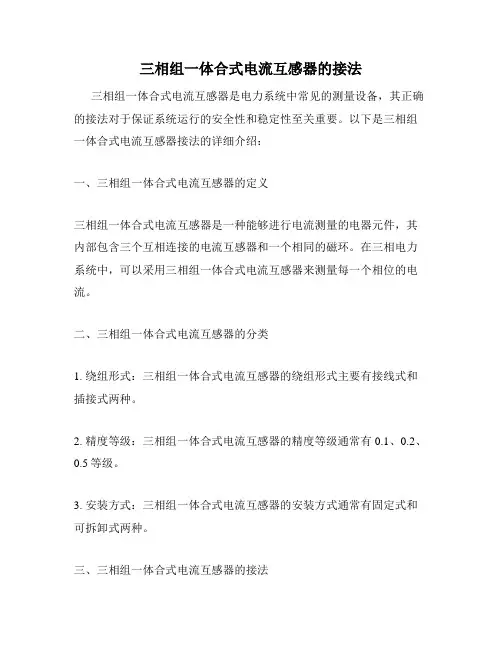

三相组一体合式电流互感器的接法三相组一体合式电流互感器是电力系统中常见的测量设备，其正确的接法对于保证系统运行的安全性和稳定性至关重要。
以下是三相组一体合式电流互感器接法的详细介绍：一、三相组一体合式电流互感器的定义三相组一体合式电流互感器是一种能够进行电流测量的电器元件，其内部包含三个互相连接的电流互感器和一个相同的磁环。
在三相电力系统中，可以采用三相组一体合式电流互感器来测量每一个相位的电流。
二、三相组一体合式电流互感器的分类1. 绕组形式：三相组一体合式电流互感器的绕组形式主要有接线式和插接式两种。
2. 精度等级：三相组一体合式电流互感器的精度等级通常有0.1、0.2、0.5等级。
3. 安装方式：三相组一体合式电流互感器的安装方式通常有固定式和可拆卸式两种。
三、三相组一体合式电流互感器的接法1. Y-△联接：对于三相电力系统，可以采用Y-△联接的方式进行接法。
将三相组一体合式电流互感器的三相端子分别接到电流表的三个相位上，再将其中一个端子与另外两个端子组成△形连接，另一个端子与电流表N线连接即可。
2. △-Y联接：另外一种三相组一体合式电流互感器的接法是△-Y联接。
将三个电流互感器的端子依次连接到线路的三个相位上，再将其中两个端子组成Y形连接，另外一个端子与电流表的N线连接即可。
3. 链接到主变压器设备：为了测量主变压器设备中的电流，可以采用将三相组一体合式电流互感器直接链接到主变压器设备上。
四、注意事项1. 在进行三相组一体合式电流互感器的接法时，需要注意其精度等级和安装方式，保证其正确的测量效果。
2. 在进行Y-△联接和△-Y联接时，需要保证电流互感器的内部相位匹配。
3. 在连接到主变压器设备时，需要保证电流互感器的接线正确，并且保证其正确接地。
以上是关于三相组一体合式电流互感器接法的详细介绍，使用这些方法可以有效保证电力系统的安全性和稳定性。

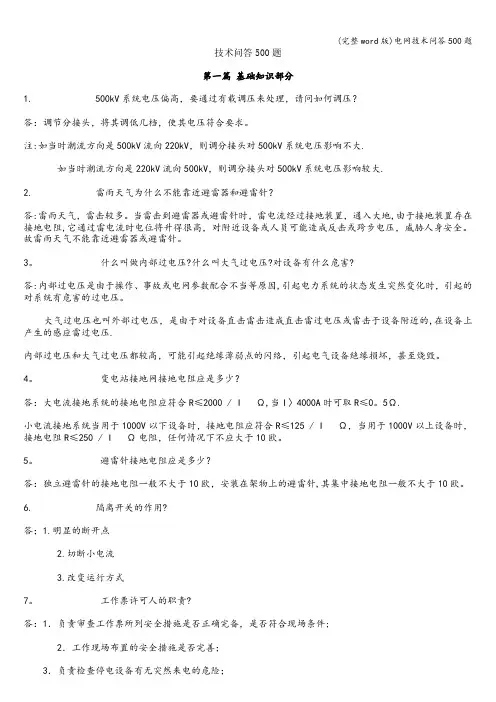

技术问答500题第一篇基础知识部分1. 500kV系统电压偏高，要通过有载调压来处理，请问如何调压？答：调节分接头，将其调低几档，使其电压符合要求。
注:如当时潮流方向是500kV流向220kV，则调分接头对500kV系统电压影响不大.如当时潮流方向是220kV流向500kV，则调分接头对500kV系统电压影响较大.2. 雷雨天气为什么不能靠近避雷器和避雷针？答:雷雨天气，雷击较多。
当雷击到避雷器或避雷针时，雷电流经过接地装置，通入大地,由于接地装置存在接地电阻,它通过雷电流时电位将升得很高，对附近设备或人员可能造成反击或跨步电压，威胁人身安全。
故雷雨天气不能靠近避雷器或避雷针。
3。
什么叫做内部过电压?什么叫大气过电压?对设备有什么危害?答:内部过电压是由于操作、事故或电网参数配合不当等原因,引起电力系统的状态发生突然变化时，引起的对系统有危害的过电压。
大气过电压也叫外部过电压，是由于对设备直击雷击造成直击雷过电压或雷击于设备附近的,在设备上产生的感应雷过电压.内部过电压和大气过电压都较高，可能引起绝缘薄弱点的闪络，引起电气设备绝缘损坏，甚至烧毁。
4。
变电站接地网接地电阻应是多少？答：大电流接地系统的接地电阻应符合R≤2000 / IΩ,当I〉4000A时可取R≤0。
5Ω.小电流接地系统当用于1000V以下设备时，接地电阻应符合R≤125 / IΩ，当用于1000V以上设备时，接地电阻R≤250 / IΩ电阻，任何情况下不应大于10欧。
5。
避雷针接地电阻应是多少？答：独立避雷针的接地电阻一般不大于10欧，安装在架物上的避雷针,其集中接地电阻一般不大于10欧。
6. 隔离开关的作用?答；1.明显的断开点2.切断小电流3.改变运行方式7。
工作票许可人的职责?答：1．负责审查工作票所列安全措施是否正确完备，是否符合现场条件;2．工作现场布置的安全措施是否完善；3．负责检查停电设备有无突然来电的危险；4．对工作票中所列内容即使发生很小疑问，也必须向工作票签发人询问清楚，必要时应要求作详细补充。

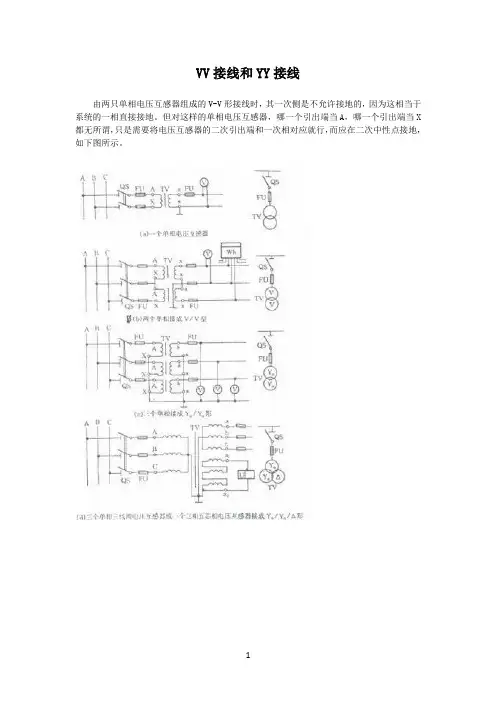

VV接线和YY接线由两只单相电压互感器组成的V-V形接线时，其一次侧是不允许接地的，因为这相当于系统的一相直接接地。
但对这样的单相电压互感器，哪一个引出端当A，哪一个引出端当X 都无所谓，只是需要将电压互感器的二次引出端和一次相对应就行，而应在二次中性点接地，如下图所示。
三相三线制是三相交流电源的一种连接方式，从三个线圈的端头引出三根导线，另外三个线圈尾端连在一起，又叫星形接线，这种用引出三根导线供电叫三相三线制。
如图1-1所示在星形接线的三相三线制中，除了三个线圈端头引出三根导线外，还从三个线圈尾端的连接点上再引出一根导线，这种引出四根导线供电叫三相四线制，如图1-2所示：三相三线制电能计量装置通常采用两台电压互感器连接三相电压中的两个线电压，从三相三线制的三角形连接上看，相当于是连接了三角形的两条边，呈V型，一般一次侧记为V，二次侧记为v，称Vv接法。
从互感器而言，只有两台，从电能表（或其它仪表）而言，可以测出三个线电压。
这种接法既能节省一台电压互感器，又能满足三相三线电能表所需要的三相电压的测量。
三相四线制电能计量中，采用三台互感器分别连接至三个相电压的两端，其中每个相电压有一端连接在一起，一次侧称中型点，二次侧该点通常接地。
一次侧和二次侧的连接型式都呈Y型（或称星型）。
一般一次侧记为Y，二次侧记为y，称Yy接法。
如果仅仅测试电压，三相三线制和三相四线制都可以采用Yy接法或Vv接法，区别是Vv接法只能用于线电压测试，Yy接法只能用于相电压测试，都能满足三相电压的测量。
电能计量中，通常还需要测电流和功率，这时，只有三相三线制中，可以采用两个电流互感器与Vv接法的两个电压互感器配合测试三相电功率。
三相四线制中，必须采用三个电流互感器与Yy接法的三个电压互感器配合测试三相电功率。
因此，电能计量中，Vv接法用于三相三线制，而Yy接法用于三相四线制，是应用领域的区别，都能很好的满足电能计量，不宜用好坏区分。
电压互感器接法电压互感器是电力系统中不可或缺的重要元件，它的主要作用是将高电压按比例变换成低电压，以供测量仪表、继电保护及自动装置等设备使用。
在实际应用中，电压互感器的接法多种多样，每种接法都有其特定的应用场景和优缺点。
本文将详细介绍电压互感器的几种常见接法，并分析其各自的特点和应用范围。
一、电压互感器的基本概念电压互感器是一种特殊的变压器，其工作原理与普通变压器相似，都是基于电磁感应原理。
不同的是，电压互感器的主要作用不是传输电能，而是将高电压变换成低电压，以供测量和保护设备使用。
因此，电压互感器通常具有较小的容量和较高的变比。
二、电压互感器的常见接法1. V/V接线法V/V接线法是一种常见的电压互感器接法，主要用于中性点不接地或经消弧线圈接地的系统中。
在这种接法中，两个单相互感器分别接于两相与地之间，形成不完全星形接线。
这种接法的优点是简单经济，但只能测量线电压，不能测量相电压。
此外，由于只有两个互感器，当其中一个互感器故障时，会导致整个系统失去电压测量功能。
2. Y/Y接线法Y/Y接线法是一种完全星形接线法，适用于中性点接地系统中。
在这种接法中，三个单相互感器分别接于三相与地之间，形成完全星形接线。
这种接法可以同时测量线电压和相电压，具有较高的测量精度和可靠性。
但是，由于使用了三个互感器，成本相对较高。
3. YN/yn接线法YN/yn接线法是一种带有中性点的星形接线法，适用于中性点直接接地系统中。
在这种接法中，三个单相互感器接成星形，中性点引出接地。
这种接法可以同时测量线电压、相电压和零序电压，具有较高的灵活性和可靠性。
但是，由于中性点的存在，当系统发生单相接地故障时，会产生较大的零序电流，对互感器和二次回路造成冲击。
4. 开口三角接线法开口三角接线法是一种特殊的接线方式，主要用于测量零序电压和监视系统绝缘情况。
在这种接法中，三个单相互感器接成三角形，但不完全封闭，留出一个开口供测量使用。

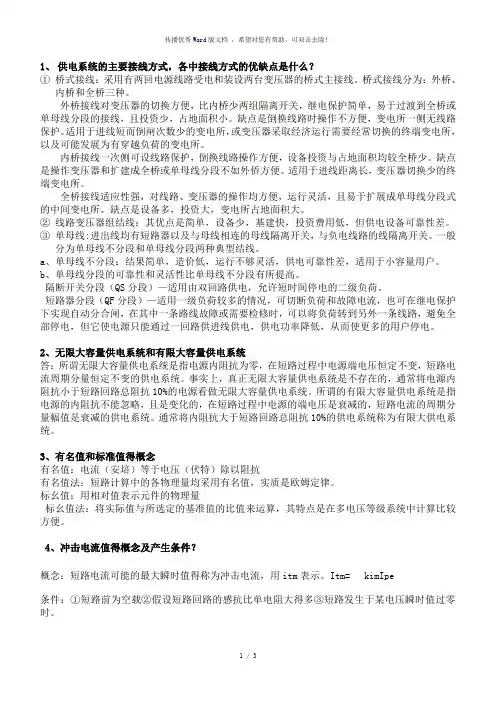

1、供电系统的主要接线方式，各中接线方式的优缺点是什么？①桥式接线：采用有两回电源线路受电和装设两台变压器的桥式主接线。
桥式接线分为：外桥、内桥和全桥三种。
外桥接线对变压器的切换方便，比内桥少两组隔离开关，继电保护简单，易于过渡到全桥或单母线分段的接线，且投资少，占地面积小。
缺点是倒换线路时操作不方便，变电所一侧无线路保护。
适用于进线短而倒闸次数少的变电所，或变压器采取经济运行需要经常切换的终端变电所，以及可能发展为有穿越负荷的变电所。
内桥接线一次侧可设线路保护，倒换线路操作方便，设备投资与占地面积均较全桥少。
缺点是操作变压器和扩建成全桥或单母线分段不如外侨方便。
适用于进线距离长，变压器切换少的终端变电所。
全桥接线适应性强，对线路、变压器的操作均方便，运行灵活，且易于扩展成单母线分段式的中间变电所。
缺点是设备多，投资大，变电所占地面积大。
②线路变压器组结线：其优点是简单，设备少，基建快，投资费用低，但供电设备可靠性差。
③单母线:进出线均有短路器以及与母线相连的母线隔离开关，与负电线路的线隔离开关。
一般分为单母线不分段和单母线分段两种典型结线。
a、单母线不分段：结果简单，造价低，运行不够灵活，供电可靠性差，适用于小容量用户。
b、单母线分段的可靠性和灵活性比单母线不分段有所提高。
隔断开关分段（QS分段）—适用由双回路供电，允许短时间停电的二级负荷。
短路器分段（QF分段）—适用一级负荷较多的情况，可切断负荷和故障电流，也可在继电保护下实现自动分合闸，在其中一条路线故障或需要检修时，可以将负荷转到另外一条线路，避免全部停电，但它使电源只能通过一回路供进线供电，供电功率降低，从而使更多的用户停电。
2、无限大容量供电系统和有限大容量供电系统答：所谓无限大容量供电系统是指电源内阻抗为零，在短路过程中电源端电压恒定不变，短路电流周期分量恒定不变的供电系统。
事实上，真正无限大容量供电系统是不存在的，通常将电源内阻抗小于短路回路总阻抗10%的电源看做无限大容量供电系统。

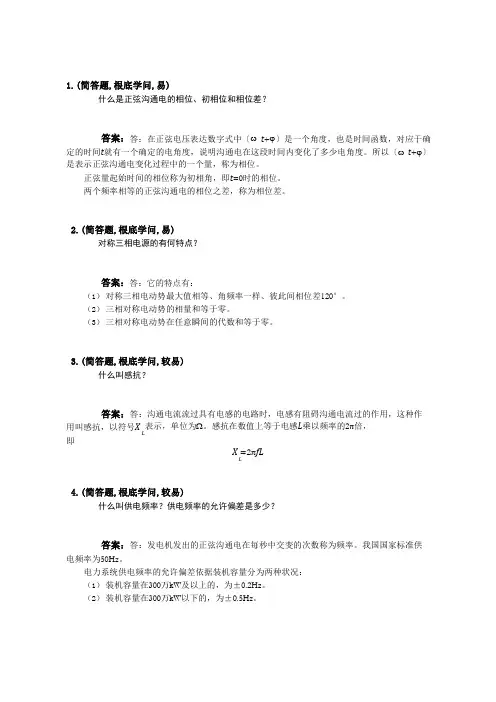

1.(简答题,根底学问,易)什么是正弦沟通电的相位、初相位和相位差？答案：答：在正弦电压表达数字式中〔ωt+ϕ〕是一个角度，也是时间函数，对应于确定的时间t就有一个确定的电角度，说明沟通电在这段时间内变化了多少电角度。
所以〔ωt+ϕ〕是表示正弦沟通电变化过程中的一个量，称为相位。
正弦量起始时间的相位称为初相角，即t=0时的相位。
两个频率相等的正弦沟通电的相位之差，称为相位差。
2.(简答题,根底学问,易)对称三相电源的有何特点？答案：答：它的特点有：（1）对称三相电动势最大值相等、角频率一样、彼此间相位差120°。
（2）三相对称电动势的相量和等于零。
（3）三相对称电动势在任意瞬间的代数和等于零。
3.(简答题,根底学问,较易)什么叫感抗？答案：答：沟通电流流过具有电感的电路时，电感有阻碍沟通电流过的作用，这种作用叫感抗，以符号X 即表示，单位为Ω。
感抗在数值上等于电感L乘以频率的2π倍，LX =2πfLL4.(简答题,根底学问,较易)什么叫供电频率？供电频率的允许偏差是多少？答案：答：发电机发出的正弦沟通电在每秒中交变的次数称为频率。
我国国家标准供电频率为50Hz。
电力系统供电频率的允许偏差依据装机容量分为两种状况：（1）装机容量在300万kW及以上的，为±0.2Hz。
（2）装机容量在300万kW以下的，为±0.5Hz。
C5.(简答题,根底学问,较易)什么叫容抗？答案：答：沟通电流过具有电容的电路时，电容有阻碍沟通电流过的作用，这种作用叫做容抗，以符号X 表示，单位为Ω。
容抗在数值上等于2π与电容C 与频率乘积的倒数，即X =C6.(简答题,根底学问,较易)电力系统为何需要投入电容？答案：答：电力系统中的负载大局部是感性的，依靠磁场传送能量，因此这些设备在运行过程中不仅消耗有功功率，而且需肯定量的无功功率。
这些无功功率如由发电机供给，将影响发电机的有功出力，对电力系统亦造成电能损失和电压损失，设备利用率也相应降低。
P T的接线种类和V V接线分析本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March常用电压互感器的接线电压互感器在三相电路中常用的接线方式有四种，如下图1．一个单相电压互感器的接线，用于对称的三相电路，二次侧可接仪表和继电器，如图1（a）。
2．两个单相电压互感器的V/V形接线，可测量相间线电压，但不能测相电压，它广泛应用在20kV以下中性点不接地或经消弧线图接地的电网中。
如图1（b）。
3．三个单相电压互感器接成Y0/Y0形，如图1（c）。
可供给要求测量线电压的仪表和继电器，以及要求供给相电压的绝缘监察电压表。
4．一台三相五芯柱电压互感器接成Y0/Y0/Δ（开口三角形），如图1（d）所示。
接成Y0形的二次线圈供电给仪表、继电器及绝缘监察电压表等。
辅助二次线圈接成开口三角形，供电给绝缘监察电压继电器。
当三相系统正常工作时，三相电压平衡，开口三角形两端电压为零。
当某一相接地时，开口三角形两端出现零序电压，使绝缘监察电压继电器动作，发出信号。
V/V型的接线图分析V/V连接的两个电压互感器二次侧两个开口端之间的电压与其一次侧的两个开口端电压存在对应的相量关系。
也就是说，二次侧两个开口端及公共端之间的电压也同样满足电源三相电压的关系。
因此，虽然“B相无电压”（未施加任何电压），输出端的电量仍然是三相电量。
左图是正确接线，从相量图看三相平衡；右图是错误接线，从相量图看三相不平衡。
图1 （正确）图2（错误）图3根据ab和ub的线电压可以计算出ca线电压，。
若二次侧ab相接反，从相量图看，则ca线电压变为。
电压互感器几种常见接地点的作用一次侧中性点接地由三只单相电压互感器组成星形接线时，其一次侧中性点必须接地。
如下图所示。
因为电压互感器在系统中不仅有电压测量，而且还起继电保护的作用。
当系统中发生单相接地时，系统中会出现零序电流。
三相电电流互感器接法1. 介绍三相电流互感器是一种用于测量和监控三相交流电路中电流的设备。
它通过将高电压的主回路中的电流转换成低电压的次级回路中的信号，以便于测量和保护等应用。
在本文中，我们将详细介绍三相电流互感器的接法。
2. 三相电路基础在了解三相电流互感器接法之前，我们首先需要了解一些关于三相电路的基础知识。
2.1 相位在三相交流电路中，有三个相位：A相、B相和C相。
这些相位之间存在120度的位移关系，形成一个平衡的系统。
2.2 相序在三相交流系统中，还存在不同的相序：正序、逆序和零序。
正序是指ABC顺时针排列，逆序是指ABC逆时针排列，零序则表示所有线上都存在同样大小和方向的电流。
2.3 线路连接类型常见的线路连接类型有星形连接和三角形连接。
星形连接是将每个负载端与公共中性点连接在一起，而三角形连接则是将每个负载端直接连接在一起。
3. 三相电流互感器接法三相电流互感器的接法主要有两种：星形接法和三角形接法。
下面我们将分别介绍这两种接法及其特点。
3.1 星形接法在星形接法中，互感器的次级绕组中心点与负载的公共中性点连接在一起。
这种接法常用于需要测量负载电流和监测对称故障的场合。
3.1.1 接线方式星形接法可以采用四线制或者五线制。
四线制中，除了A、B、C三相线外，还有一个中性线N连接到次级绕组中心点。
五线制则在四线制的基础上增加了一个地线PE。
3.1.2 特点•星形接法可以提供对称和非对称负载的测量。
•可以测量每个相位的电流以及总电流。
•对于单相负载，可以测量其电流。
•对于非对称负载或故障情况，可以检测到零序电流。
3.2 三角形接法在三角形接法中，互感器的次级绕组直接连接在负载上。
这种接法常用于需要测量总电流和监测不对称故障的场合。
3.2.1 接线方式三角形接法通常采用三线制，即只有A、B、C三相线连接到次级绕组。
3.2.2 特点•三角形接法可以提供对总电流的测量。
•对于对称负载，可以准确测量总电流。
电流互感器参数详解,电流互感器基本参数详细说明10/√3：0.1/√3：0.1/√3：0.1/3 指的是变比一次线压10KV 相压除以√3电压互感器二次第一组线压0.1KV 相压除以√3 第二组线压0.1KV 相压除以√3 第三组三相0.1KV 单相除以30.2/0.5/3P 指的是精度二次一二三绕组一次0.2 0.5 3P60/60/100VA 指的是容量Yn/yn/yn/△指的是接线方式一次星型二次一二三依次是星型星型一般是开口三角6/√3:0.1/√3也就是6000V/√3:100V/√3说明你的互感器是用在6000V 的系统中的线电压二次值是100V的,三个冒号也就是二次圈有三组.6/√3的意思是6000V/√3就是相电压了,0.1/√3也就是100V/√3同理是二次侧的相电压,0.2/0.5/3P 对应的第一组是0.2级的也就是计量用的,第二组是0.5级的也就是测量用的,第三组是3p级的也就是保护用的.20/30/100是这三组圈的容量.分母上是根号3吧。
10/根号3，是原边（即输入端）数据，指线电压为10KV ，相电压为（10/根号3）KV.这个电压互感器有三个副边，线电压均为100V，各自的相电压为（100/根号3）V。
联接组别是指原副边三相线圈的接法，原边和两个副边均为YN接线，即将三个绕组的一端接到一起再接到地，另一端分别接线路或测量表计的三相上。
第三个副边的三个绕组依次串接起来，将最终的两端接到一个电压表（一般），用于测线路的零序电压。
20/30/100VA是三个副边的额定容量（即提供的电压与电流的代数积），准确级是指三个副边测量的精度，误差的大小，这个值越小，说明准确度越高。
这个概念是供电中的。
开口三角形是指中性点不接地系统中电压互感器三相的三个二次绕组的接法，三相二次绕组按三角形接线连接，但最后有一点不连上，即构成开口三角。
此处没法作图，说一下：就是对电压互感器三相的三个二次绕组“a-x”、“b-x”、“c-x”，开口三角就是“a-x”的x与“b-x”的b相连，“b-x”中的x 与“c-x”的c相连，从“a-x”的a与“c-x”x引出电压；这个没有完全闭合的三角形就是开口三角形，从这开口三角形引出的电压Ua-x，就是开口三角电压。
对计量电流互感器常见错误接线的分析与判断作者：王天玺来源：《科学与财富》2019年第11期摘要：随着电力工业的快速发展，电力工业逐渐从计划经济向市场经济转变，电能计量装置的作用越来越重要。
准确测量电能不仅需要使用高精度的测量装置，而且还需要减少电能测量装置接线不正确引起的电误差。
一旦出现接线错误，必须分析对测量的影响，计算充电电量，并弥补经济损失。
本文主要分析电流互感器的错误接线方式，并提出了解决这个问题的措施。
关键词：电流互感器；常见错误接线；分析；判断一、电流互感器结构内部组成原理电流互感器是在普通电流互感器的基础上其一次绕组匝数不变，在二次绕组上抽出多个抽头的新型互感器。
多抽头电流互感器利用这种方法增加电流互感器的变比数量，其优点投资少、使用灵活、能够满足负荷变化对计量和保护的要求。
抽头式双（多）变比电流互感器在110 kV 及以上等级普遍存在，35 kV及以下电压等级使用较少。
目前电力系统普遍使用多抽头电流互感器作为上网关口计量装置。
通过对电流互感器的使用，可以确保一次系统与二次系统的有效性连接。
在具体工作场景中，其实现了二次系统的电流转化，在这个过程中，电流是测量仪器与继电器的工作来源。
通过对电流互感器的应用，可以实现一次侧设备与二次侧设备的相互隔离，有利于提升工作环境的安全性，有利于提升二次侧设备的标准性，使其结构更加合理，体积更加小型，价格更为低廉，实现测量仪表等二次设备的保护，有效降低电力系统短路状况的经济损失，实现传输电缆的有效控制。
电流互感器的正常运作离不开对电磁感应原理的利用。
铁心、绕组等是电流互感器的关键构件。
在实际工作场景中，铁心需要保持闭合，将其放置于所需要测量的线路上，受到电流传递性质的影响，第一次绕组匝数少于第二次绕组匝数，需要将其串联在回路及测量仪表间，确保电流互感器的正常性工作，在这个环节中，需要保障其回路始终闭合。
二、电流互感器误差产生因素1.电能表选择因素受到不同工作环境的影响，用户的电流量水平并不稳定，其电流量大小并不能实现有效性的控制。
浅谈电能计量装置的错误接线及接线检查方法发布时间：2021-07-20T10:29:44.940Z 来源：《当代电力文化》2021年8期作者：李艳红何其敏[导读] 新时代之下，对于供电公司的发展来说，精确的数据统计给经济效益决策的制定，提供了数据支撑，而电能计李艳红何其敏内蒙古电力（集团）有限责任公司阿拉善电业局内蒙古阿拉善左旗 750306摘要：新时代之下，对于供电公司的发展来说，精确的数据统计给经济效益决策的制定，提供了数据支撑，而电能计量装置则是电力行业当中统计数据的工具之一，因此正确安装是非常重要的，一旦出现接线错误，就会影响电力经济收入的准确记录，甚至还会导致，一些地区的电能计量停止，造成巨大的经济损失。
关键词：电能计量装置；错误接线；判断方法 1电能计量设备的构造与接线原理电能计量装置包括各种类型电能表、计量用电压、电流互感器及其计量二次回路、电能屏（柜、箱）等，其中电能表包括单相电能表，不带CT三相四线电能表，带CT三相四线电能表，三相三线电能表，无功表等系列设备。
在电能计量设备的运行过程中计量模式是选择计量设备和接线模式的标准。
电能计量设备的接线主要包括电能表直接接线和带互感器接线两种方式。
1.1电能表接线单相表是工农业生产和日常生活中最常用的电能表。
单线电能表主要是二进二出接线方式，如图1所示，第一、第三端子接入电源，第二、第四端子接负载。
这样的接线方式保障了用户用电安全，也保障了电能表的正常运行。
1.2互感器的接线1.2.1电流互感器接线电流互感器的接线方式主要有二相分相接法和三相分相接法。
这两类互感器接线方法，具有各自的特点，适合不同的系统。
二相分相接法主要适合三相三线系统和中性点不接地系统之间的连接。
三相分相接法主要适合三相四线系统和接地系统之间的连接。
这种电流互感器的连接模式可以有效的避免接线失误造成的不良后果，做到对电量进行技术的追捕计算。
1.2.2电压互感器V/V接线电压互感器V/V接线模式在10kV中性点三线系统中比较常见，与其他方式相比可以有效控制互感器的使用。
电流互感器V形接法和分相接法的优缺点
①V形接线
优点：在减少二次电缆芯数的情况下，取得了第三相(B相)电流
缺点：由于只有两只电流互感器，当其中一相极性接反时，则公共线中的电流变为其他两相电流的相量差，造成错误计量，且错误接线的机率较多；给现场单相法校验电能表带来困难
②分相接线
缺点：增加二次回路的电缆芯数
优点：减少错误接线的机率，提高测量的可靠性和准确度，并给现场检验电能表和检查错误接线带来方便，是接线方式的首选。
