一、公锥1、名称：公锥2、用途：公锥是一种专门从油管、钻杆等有孔落物的内孔进行造扣打捞的工具。
3、结构：它是长锥形整体结构，分接头和打捞丝扣两部分。
4、工作原理当公锥进入打捞落物内孔后，加适当钻压，并转动钻具，迫使打捞螺纹挤压吃入落鱼内壁进行造扣，当其能承受一定拉力和扭矩时，可上提或倒扣起出全部或部分落物。
当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，正明公锥进入鱼腔，可进行造扣打捞。
7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。
切忌在落鱼外壁与套管内壁之间的环空造扣，以免造成严重后果。
工具下井前上部应接安全接头。
二、母锥1、名称：母锥2、用途：它是一种专门从油管、钻杆等柱状落物外壁进行造扣打捞的工具。
3、结构：它是长锥形整体结构，由接头与本体两部分构成。
它是靠打捞螺纹在钻压与扭矩作用下，吃入落物外壁进行造扣打捞。
6、操作方法当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，证明鱼顶进入母锥，可进行造扣打捞。
7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。
打捞外径较小落鱼时应加引鞋。
工具下井前上部应接安全接头。
三、滑块卡瓦捞矛1、名称：滑块卡瓦捞矛2、结构：上接头、矛杆、卡瓦、锁块、螺钉3、用途：是一种内捞工具，专门从落物内孔打捞，也可进行倒扣作业当工具进入落鱼后，卡瓦依靠自重向下滑动，与矛杆发生相对位移，与矛杆中心线距离增大，直至与落鱼内壁接触，上提管柱，斜面向上运动产生的径向力，迫使卡瓦吃入落物，实现打捞；6、操作方法1）地面检查矛杆尺寸是否合适，卡瓦上下滑动是否灵活；2）下至鱼顶以上1-2米，开泵冲洗，并记录悬重、泵压及方入；3）继续下放管柱，悬重有下降显示，观察捧鱼方入与入鱼方入变化；4）上提管柱，悬重增加，证明捞获；5）倒扣时，上提至设计倒扣负荷再增加10-20KN，进行倒扣作业；7、注意事项落物重量较大、严重遇卡或鱼顶为外螺纹时，为防止不损坏鱼顶，在工具外面加尺寸合适的引鞋；工具下井前上部应接安全接头。

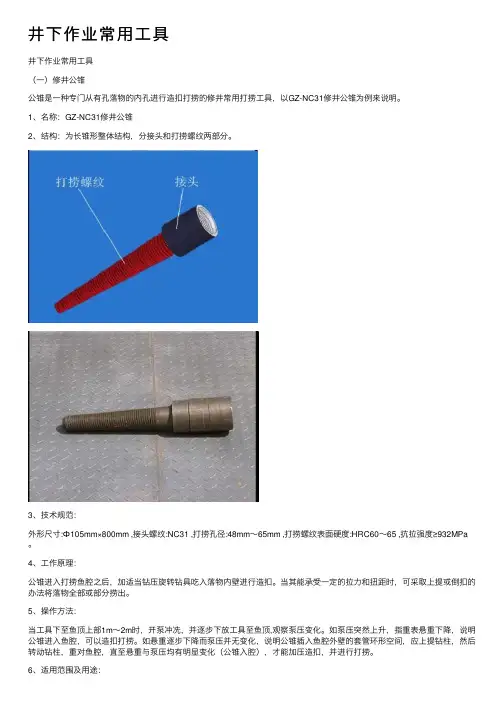

井下作业常⽤⼯具井下作业常⽤⼯具（⼀）修井公锥公锥是⼀种专门从有孔落物的内孔进⾏造扣打捞的修井常⽤打捞⼯具，以GZ-NC31修井公锥为例来说明。
1、名称：GZ-NC31修井公锥2、结构：为长锥形整体结构，分接头和打捞螺纹两部分。
3、技术规范：外形尺⼨:Ф105mm×800mm ,接头螺纹:NC31 ,打捞孔径:48mm～65mm ,打捞螺纹表⾯硬度:HRC60～65 ,抗拉强度≥932MPa 。
4、⼯作原理：公锥进⼊打捞鱼腔之后，加适当钻压旋转钻具吃⼊落物内壁进⾏造扣。
当其能承受⼀定的拉⼒和扭距时，可采取上提或倒扣的办法将落物全部或部分捞出。
5、操作⽅法：当⼯具下⾄鱼顶上部1m～2m时，开泵冲冼，并逐步下放⼯具⾄鱼顶,观察泵压变化。
如泵压突然上升，指重表悬重下降，说明公锥进⼊鱼腔，可以造扣打捞。
如悬重逐步下降⽽泵压并⽆变化，说明公锥插⼊鱼腔外壁的套管环形空间，应上提钻柱，然后转动钻柱，重对鱼腔，直⾄悬重与泵压均有明显变化（公锥⼊腔），才能加压造扣，并进⾏打捞。
6、适⽤范围及⽤途：主要⽤于打捞落物内腔在48mm～65mm的有接箍的油管或厚壁管类落物。
7、注意事项：1)打捞时，不允许猛蹾鱼顶，以防将鱼顶或打捞螺纹蹾坏。
2)切忌在落鱼外壁与套管内壁的环形空间造扣，以避免造成严重后果。
3)⼯具下井前上部应接安全接头。
（⼆）母锥母锥是⼀种修井常⽤打捞⼯具，专门⽤于从管柱落物外壁进⾏造扣打捞，以MZ-NC31母锥为例来说明。
1、名称：MZ-NC31母锥2、结构：母锥是长筒形整体结构，由上接头与本体两部分构成。
3、技术规范：外形尺⼨:Ф115mm×600mm ,接头螺纹:NC31 ,打捞管柱外径:φ89mm ,打捞螺纹表⾯硬度:HRC60～65 ,抗拉强度≥932MPa 。
4、⼯作原理：母锥依靠打捞丝扣在钻压与扭距作⽤下，挤压吃⼊落物外壁造扣，将落物捞出。
5、操作⽅法：当⼯具下⾄鱼顶上部1m～2m时，开泵循环，下放观察泵压、悬重变化迫使鱼顶进⼊母锥内部进⾏造扣打捞。
30种！详解井下作业工具1、滑块卡瓦打捞矛工具名称：滑块卡瓦打捞矛工具型号：HLM-D(S)73工具用途：内捞工具，专门打捞具有内孔的落物，也可进行倒扣作业或配合其他工具使用。
工具结构：上接头、矛杆、卡瓦、锁块及螺钉。
工具原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞。
操作方法：1、地面检查、丈量，滑道上涂抹机油，卡瓦运动灵活。
2、下至鱼顶，记好悬重及方入，开泵洗井。
3、下放引入鱼腔，观察碰鱼方入和入鱼方入及悬重变化，上提悬重增加，捞获。
4、倒扣作业时，提至设计负荷，再增加10-20KN。
注意事项：对落鱼重量较大或鱼顶为油管外螺纹或遇卡严重时采用引鞋。
2、一把抓工具名称：一把抓工具型号：51/2套管一把抓工具用途：专门用于打捞井底不规则的小件落物，如钢球、凡尔座、螺栓、螺母、刮蜡片、钳牙、扳手、胶皮等。
工具结构：上接头、筒身、抓齿。
工作原理：依靠抓齿弯曲变形原理捞获落物。
操作方法：1、下至井底以上1-2m开泵洗井，冲洗干净落鱼上部沉砂。
2、下放钻具，指重表略有显示时，相对井底方入找出最大方入，加压20-30KN，转3-4圈，指重表恢复后，再加压10KN左右，转5-7圈。
3、上提钻具下放加压20-30KN，将变形抓齿顿死，即可起钻。
注意事项：1、齿形根据落物种类选择或设计。
2、提钻轻起轻放，不允许敲打钻柱。
3、接箍捞矛工具名称：接箍捞矛工具型号：JKLM73工具用途：专门捞取鱼顶为接箍的工具。
工具结构：上接头、锁紧螺母、导向螺钉、芯轴、卡瓦、冲砂管。
工具原理：是一种内外螺纹的对扣捞矛。
操作方法：1、根据鱼顶接箍规格选择捞矛及卡瓦。
2、下至鱼顶以上1-2m开泵循环，冲洗正常后停泵入鱼。
悬重下降停止下放，上提，悬重增加捞获。
3、起钻。
注意事项：被捞接箍必须完好。
反转卡瓦即可退出工具。
4、可退式打捞矛工具名称：可退式打捞矛工具型号：LM-T73工具用途：是从鱼腔内孔进行打捞的工具。

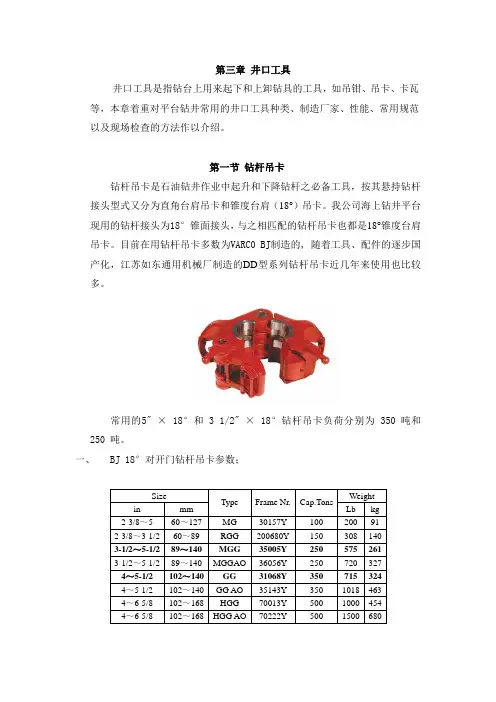

第三章井口工具井口工具是指钻台上用来起下和上卸钻具的工具，如吊钳、吊卡、卡瓦等，本章着重对平台钻井常用的井口工具种类、制造厂家、性能、常用规范以及现场检查的方法作以介绍。
第一节钻杆吊卡钻杆吊卡是石油钻井作业中起升和下降钻杆之必备工具，按其悬持钻杆接头型式又分为直角台肩吊卡和锥度台肩（18°）吊卡。
我公司海上钻井平台现用的钻杆接头为18°锥面接头，与之相匹配的钻杆吊卡也都是18°锥度台肩吊卡。
目前在用钻杆吊卡多数为VARC0 BJ制造的, 随着工具、配件的逐步国产化，江苏如东通用机械厂制造的DD型系列钻杆吊卡近几年来使用也比较多。
常用的5" × 18°和 3 1/2" × 18°钻杆吊卡负荷分别为 350 吨和250 吨。
一、BJ 18°对开门钻杆吊卡参数；二、国产DDZ型为对开式吊卡18度锥台肩钻杆吊卡参数注：锥度吊卡在其型号DD后加注Z，即为DDZ型三、钻杆吊卡检验项目与标准1、装配后活门及销销安全可靠，动作灵活，无卡阻现象。
2、18°锥面的吊卡的锥度不得小于15°。
3、两侧吊耳受力面高度差不大于3.175MM。
4、受力部分探伤检验，润滑部分加油保养，本体除锈刷漆。
5、在用吊卡每年必须探伤检查一次，并记录建档。
四、钻杆吊卡日常保养和检查1、每次起下钻前，应该润滑吊卡的所有活动部位，同时检查锁销、弹簧等所有机械部件工作是否正常。
2、检查铰链销的磨损情况（铰链销的磨损会导致锁销松懈，抱住工具接头时会损坏接头），检查这些部件有无裂纹和大的坑点。
在吊卡使用中，如果铰链销或销紧销松动，就应换下吊卡送到厂家修理。
3、固定吊卡在吊耳内的螺栓应定期更换，现场上必须在螺栓两端拧好螺帽，并经常检查。
第二节吊环吊环是钻柱不可缺少的提升工具，分为单臂吊环，双臂吊环。
一、规格（直径×长度×负荷）1、一般钻柱吊环为直径2-3/4"，长108"或132"，350吨负荷(吊环的长度是指两受力部位的长度)。
30种井下作业工具4、可退式打捞矛工具名称：可退式打捞矛工具型号：HLM-D(S)73工具用途：专门用于捞取内孔较小的落鱼。
工具结构：上接头、矛杆、卡瓦、锁块、螺钉、弹簧。
工作原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞，同时弹簧起到缓冲作用，防止工具卡住。
5、蓝式可退式打捞筒工具名称：蓝式可退式打捞筒工具型号：HLM-D(S)73工具用途：专门用于捞取内径较小的落鱼。
工具结构：上接头、矛杆、卡瓦、锁块、螺钉、弹簧、蓝式矛头。
工作原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞，同时弹簧起到缓冲作用，防止工具卡住。
蓝式矛头可以适应不同的内径，提高了工具的适用范围。
6、螺旋可退式打捞筒工具名称：螺旋可退式打捞筒工具型号：HLM-D(S)73工具用途：专门用于捞取内径较小的落鱼。
工具结构：上接头、矛杆、卡瓦、锁块、螺钉、弹簧、螺旋矛头。
工作原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞，同时弹簧起到缓冲作用，防止工具卡住。
螺旋矛头可以适应不同的内径和落鱼形状，提高了工具的适用范围。
7、公锥工具名称：公锥工具型号：HLM-D(S)73工具用途：专门用于打捞内孔较大的落鱼。
工具结构：上接头、矛杆、卡瓦、锁块、螺钉、公锥头。
工作原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞。
公锥头可以适应不同的内径，提高了工具的适用范围。
8、母锥工具名称：母锥工具型号：HLM-D(S)73工具用途：专门用于打捞内孔较大的落鱼。
工具结构：上接头、矛杆、卡瓦、锁块、螺钉、母锥头。
工作原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞。
母锥头可以适应不同的内径，提高了工具的适用范围。
9、螺旋式外钩工具名称：螺旋式外钩工具型号：HLM-D(S)73工具用途：专门用于捞取外径较大的落鱼。
井口常用工具简介修井井口常用工具一般指作业吊升工具、卡具及上卸扣工具等，这些用具是修井施工作业时的专用工具，是保障作业得以实施的基本用具。
1吊卡吊卡是用来卡住并起吊油管、钻杆、套管等的专用工具。
在起下管柱时，用双吊环将吊卡悬吊在游车大钩上，吊卡再将油管、钻杆、套管等卡住，便可进行起下作业。
修井施工中常用的吊卡一般有活门式和月牙形两种吊卡，过去也用过的羊头吊卡，因其较笨重，目前已不再使用。
1.1基本结构形式吊卡的基本结构形式如图1、图2所示。
图1活门式吊卡1—吊卡体；2—活门销子；3—吊卡活门；4—手柄；5—锁扣销子；6—锁扣图2月牙形吊卡1—壳体；2—凹槽；3—插门；4—手柄；5—弹簧；6—弹簧底垫活门吊卡主要由本体、手柄、活门（或门）等部件组成,其特点是承重力较大,适用于较深井钻杆柱的起下。
月牙形吊卡主要由壳体、凹槽、插门、手柄和弹簧等组成,其特点是轻便、灵活,适用于油管柱或较浅井的钻杆柱的起下作业。
目前月牙形吊卡发展到平式与外加厚油管两用型。
1.2基本技术参数吊卡的基本技术参数见表1。
表1吊卡技术参数表吊卡形式名义尺寸in外形尺寸承重KN 质量Kg 适用管柱井口直径，mm宽，mm 高，mm 活门式26245020523040.5油管用21/277.7644021030040.3油管，钻杆392.9149523035052油管，钻杆4116.11552525040069油管，钻杆月牙式26243520523023油管，钻杆21/27748020542074油管，钻杆38960020542074油管，钻杆4115600280650121油管，钻杆月牙轻便两用262.6645020523041油管21/276.8344021030040平式、加厚391.9649523035053平式、加厚2抽油杆吊卡抽油杆吊卡是起下抽油杆的专用工具，主要由外壳、吊环、旋转套等组成，如图3所示。
抽油杆吊卡中间的卡具（卡套）一般是可以更换的，可以变成所需的卡具尺寸，一般由5/8～1in 均可更换，以适应各种规格尺寸的抽油杆的起下作业。
关于井口工具，你必须知道这些…井口工具是钻台上用于井口操作的工具，主要包括：吊环、吊卡、卡瓦和安全卡瓦、手动大钳、滚子方补芯等。
对井口工具的熟练掌握和操作是非常重要的，在钻修井作业当中，石油工人每天都必须与他们打交道。
1吊环结构和原理吊环是钻井和修井作业时起下管柱悬挂吊卡的专用井口工具，要求承载能力强，耐冲击，重量轻，安全可靠。
吊环上耳挂在大钩的两侧副钩上，下部挂在吊卡的吊耳上。
吊环与吊卡及大钩的连接部分符合SY5288=2000规定。
吊环分单臂和双臂两种类型：双臂吊环常用于浅井，承载能力不大于1350kN。
钻采装备常用的是DH1350和SH1350的两种吊环。
单臂吊环经整体锻造而成，材料采用超高强度钢，双臂吊环经优质合金钢锻造和焊接而成。
两种吊环都经精心热处理和表面处理，强韧性水平较高。
2吊卡吊卡是钻修作业时，用来直接悬挂管柱的井口工具，上连吊环，不同的孔径悬持不同的管柱。
•按悬挂的管柱不同分为：钻杆吊卡，套管吊卡和油管吊卡；•按吊卡的结构分有侧开双保险式式，对开双保险式和闭锁环式，闭锁环式用的较少。
我国钻井现场普遍使用CSD群革式吊卡。
主要由主体、活页、开口销、锁销手柄、平衡紧固螺钉、上下锁销等组成，其承载台阶有平台阶和18度锥形台阶。
1、侧开式吊卡lCD型侧开式吊卡由主体和活门等零件组成。
活门通过销轴与主体连接，起开启和关闭吊卡孔径的作用，活门关闭时，靠上、下锁销与主体自动锁牢。
打开时，按下锁销手柄，并稍用力向外拉。
主体上端面有双保险限位块，当上端面承载时，管柱压住限位块，活门无法打开或关闭，只有主体的承压面上无载荷，限位块可以上、下移动时，活门才能开关自如，限位块起到安全保护作用。
每套吊卡附有安全销一付，吊环套入主体两侧的耳孔后，插入安全销，可防止吊环脱出，保证起下管柱作业时的安全。
2、对开式吊卡与侧开式吊卡比较，对开式吊卡操作较方便。
主要由主体左页、主体右页、锁销、保险手把、活门销、弹簧等组成。
井下工具原理和使用目录一、管、杆、环 (2)二、抽油泵 (12)三、不压井工具 (16)四、油管锚 (23)五、封隔器 (26)一、管、杆、环油管1、油管性能及技术参数API油管性能规范：用于油井的修复油管的技术参数备注：参数符合GB/T9253.2-1999及SY/T6194-1996标准用于水井的修复油管的技术参数备注：以上参数符合GB/T4342-91,Q/DQ1098-19972、油管断脱情况分析及治理措施管断集中在40根油管以上，即井身的上部，而且第一根油管断比例较大。
管断集中在前3根，第4-15根损坏井数次之。
φ56、φ70泵管断比例高。
断口的形式主要是丝扣和管体上下接头断裂，主要集中在油管公扣螺纹根部的2－3扣内，是整根油管管体强度最低的应力集中点。
断裂失效以下方面原因：金属疲劳，通过对部分油管断口进行的金相分析，结果表明油管的断裂主要是金属疲劳所致，大量油管服役期过长造成油管老化，而老化油管的剩余寿命是现有技术设备无法检测的。
丝扣强度较低部位产生应力集中点，易造成丝扣断裂。
漏失失效有以下方面原因：（1）丝扣磨擦副间的配合间隙大；（2）丝扣磨擦副间硬度差值不合理，易造成粘扣；（3）频繁施工丝扣磨损过大，特别是油管连接时丝扣同心度偏差过损伤并大加剧丝扣磨损造成漏失；治理油管断的技术措施1、油管锚定、丝扣涂专用密封脂、油管整体打压防断脱漏措施；2、对原井是偏Ⅲ采油树井采用更换偏Ⅲ外加厚油管挂+N80级φ62mm外加厚油管9.6米，措施井适用范围的规定外加厚油管的技术参数抽油杆1、抽油杆的结构与用途抽油杆是有杆抽油设备的重要部件。
抽油杆通过接箍连接成抽油杆柱，上经光杆连接抽油机，下接抽油泵柱塞，其作用是将地面抽油机驴头悬点的往复运动传递给井下抽油泵。
普通抽油杆如图所示，其杆头结构如图1-2所示。
其杆体是实心圆形断面的钢杆，两端为镦粗的杆头。
杆头由外螺纹接头、卸荷槽、推承面台肩、扳手方径、凸缘和圆弧过渡区组成。
