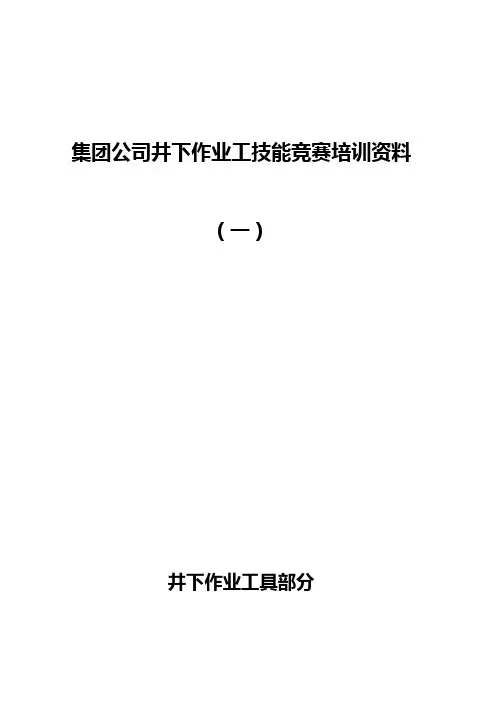

集团公司井下作业工技能竞赛培训资料（一）井下作业工具部分技能竞赛教练组2008年5月12日目录1、滑块卡瓦打捞矛2、一把抓3、接箍捞矛4、可退式打捞矛5、蓝式可退式打捞筒6、螺旋可退式打捞筒7、公锥8、母锥9、螺旋式外钩10、局部反循环打捞蓝11、机械式内割刀12、螺杆钻具13、倒扣捞筒14、倒扣捞矛15、梨形胀管器16、三刮刀钻头17、三牙轮钻头18、平底磨鞋19、领眼磨鞋20、磁力打捞器21、三球打捞器22、安全接头23、水力锚24、鱼顶修整器25、铅模26、偏心配水器27、K344封隔器28、Y211封隔器29、Y341封隔器30、水力喷砂器备注：1、选手严格按照罗英俊编写的《采油技术手册（第五分册修井工具与技术）》及国建军编写的《特种抽油泵及常用井下工具手册》进行熟记工具，反复默写，每件工具控制在4min内。
2、选手人手一册工具书。
3、选手定期到工具库房对工具原件进行识别，做到工具原件清楚明了。
1、滑块卡瓦打捞矛工具名称：滑块卡瓦打捞矛工具型号：HLM-D(S)73工具用途：内捞工具，专门打捞具有内孔的落物，也可进行倒扣作业或配合其他工具使用。
工具结构：上接头、矛杆、卡瓦、锁块及螺钉。
工具原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞。
操作方法：1、地面检查、丈量，滑道上涂抹机油，卡瓦运动灵活。
2、下至鱼顶，记好悬重及方入，开泵洗井。
3、下放引入鱼腔，观察碰鱼方入和入鱼方入及悬重变化，上提悬重增加，捞获。
4、倒扣作业时，提至设计负荷，再增加10-20KN。
注意事项：对落鱼重量较大或鱼顶为油管外螺纹或遇卡严重时采用引鞋。
2、一把抓工具名称：一把抓工具型号：51/2套管一把抓工具用途：专门用于打捞井底不规则的小件落物，如钢球、凡尔座、螺栓、螺母、刮蜡片、钳牙、扳手、胶皮等。
工具结构：上接头、筒身、抓齿。
工作原理：依靠抓齿弯曲变形原理捞获落物。
操作方法：1、下至井底以上1-2m开泵洗井，冲洗干净落鱼上部沉砂。
油井测试作业井下工具培训讲义TTA standardization office【TTA 5AB- TTAK 08- TTA 2C】油井测试作业井下工具培训讲义介绍海上油(气)田油井测试作业中经常接触的井下工具,包括完井生产管柱井下工具和钢丝作业常用井下工具两部分.第一部分生产管柱中的井下工具海上油(气)田完井生产管柱中常用井下工具种类包括:封隔器(Packer)、井下安全阀(SSSV)、滑套（Sliding Sleev）、工作筒（Nipple）、偏心工作筒（Side Pocket Mandrel）、伸缩短节（Extension Joint）、座落接头（Seating Nipple）、流动短节（Flow Coupling）、加厚管（Blast joint）、测试阀、泄油阀、Y工作筒、Y堵塞器、射流泵、毛细管压力监测装置等.第一节封隔器封隔器是生产管柱中最主要的井下工具之一，其主要功能如下：1）分隔生产层段，防止层间流体和压力的串通、干扰；2）分隔压井液和生产液；3）满足采油（气）生产和修井作业的各种要求；4）保留住套管环空中的封隔液，起到保护套管和安全生产的作用。
用于海上油（气）田完井的封隔器可分为可回收式和永久式两大类型，而按坐封方式，可分为液压坐封、机械坐封和电缆坐封。
一、可回收式封隔器1．单管封隔器单管封隔器，按其坐封方式，可分为液压坐封式和机械坐封式两类。
（1）带水力锚结构的单卡瓦液压坐封式单管封隔器。
l）结构及坐封原理以“FH”型液压坐封单管封隔器为例说明这类封隔器在下井、坐封和释放解封三种状态。
在封隔器以下的球座上投入密封钢球或在工作筒内坐人堵塞器，从油管内加压，当油管压力与环空压力达到一定差值（剪切销钉材料、数量不同，则坐封压力不同。
各产品都有坐封压力规定，也可按用户要求设计）时，剪断坐封销钉，活塞向下（有些产品向上）移，拉（或推）锥形体、密封件、内卡瓦等部件，使卡瓦张开咬住套管壁、密封件受压缩径向膨胀，密封环形空间，内卡瓦与心轴棘齿锁住，使活塞在油管压力释放时不能复位，保持坐封状态。
修井新到员工学习材料修井事业部新员工现场培训教材一、井口工具类1、常用井口工具的种类:油管钳、卡瓦、吊卡、油管防喷考克、管钳、榔头、起下电缆专用工具(锁紧钳、夹紧钳)等。
2、常用手工具的种类:扁铲、螺丝刀、扳手、手钳、手锤、剪刀等。
3、正确使用液压钳:检查:A 尾绳是否牢靠。
B 转动方向是否正确。
C 牙座、钳牙是否与油管相配。
操作:A 上扣:先高转速后低转速，直至最佳扭矩。
B 卸扣:先低转速后高转速，直至完全卸开。
保养:A 主钳和背钳各部螺丝紧固。
B 各轴连接部位和黄油嘴注黄油。
4、管钳(1)、管钳的规范公称直径: 24” 36” 48”夹持直径: Ф25――60mm Ф38――73mm Ф60――89mm(2)、使用方法A、根据管材直径选择合适管钳。
B、调整管钳的开口到适当尺寸。
C、在转台上操作时，一手握住钳头，一手握住钳柄并稍向下压;遵照左上右卸的原则，将握住钳柄的手向怀里拉。
D、在地面上卸扣时，一手扶钳头，一手伸开五指，用掌心向下压钳柄。
(3)、注意事项A、管钳不能做榔头、撬杠使用。
1B、上卸地面管线时，不能五指紧握钳把，以免用力过猛碰伤手指。
C、用后清洗干净，放在工具架上。
5、吊卡的使用注意事项A、选择吊卡时，其额定负荷必须大于最大工作负荷的1.5—2倍。
B、吊卡与油管规范相一致。
C、使用前开关几次，各部位零件灵活可靠。
D、吊卡的保险安全装置(保险销、吊耳螺丝、销子等)应安全可靠。
E、吊卡要定期检查，保持干净，用后妥善保管。
F、不准锤击吊卡，不准在吊卡上砸钢丝绳。
6、卡瓦的使用注意事项A、卡瓦牙不能新旧混用。
B、卡瓦放进补心时要平衡。
C、下钻时，不能用卡瓦去卡正在下放的钻柱;起钻时，卡瓦应提离钻柱，以免磨损卡瓦牙。
D、不能用卡瓦去卡接箍等不规则的钻柱部分。
E、卡瓦尺寸应与油管相符。
7、钢丝绳钢丝绳的换新标准:A、有一股断裂的钢丝绳。
B、磨损严重，超过钢丝绳直径40,的钢丝绳。
C、一扭矩内断丝超过6,7丝的钢丝绳(一扭矩指钢丝绳在滚筒上缠一圈的长度)。
钻井培训教材第一讲：钻头主要内容：牙轮钻头的破岩机理，牙轮钻头破岩时的几种作用，使牙轮钻头产生滑动的几种措施，牙轮钻头的使用方法，PDC钻头的组成及其破岩机理，PDC钻头的使用方法，牙轮钻头的磨损分级。
第一节牙轮钻头的破岩机理牙轮钻头是依靠牙轮绕钻头轴线的公转和牙轮自身轴线的自转产生的冲击压碎作用和滑动剪切作用来破碎岩石的。
⑴. 牙齿的冲击压碎作用。
牙轮在井底滚动时，牙齿与井底的接触是单、双齿交替进行，使钻头沿轴向做上下往复运动，这就是钻头的振动，钻头纵向振动产生的冲击压碎作用是牙轮钻头破碎岩石的主要方式，牙轮钻头的牙齿作用在岩石上的轴向载荷，包括静压和冲击载荷两部分：加给钻头的钻压为静压部分，冲击载荷是钻头在井底旋转时产生纵向振动，使钻头——钻柱系统不断地压缩与伸张，下部钻柱把这种周期性的弹性变形能传递给牙齿而产生的，这就是钻头破碎岩石时牙齿冲击压力的来源。
加大钻头牙齿对地层的冲击压力，这就能提高钻头破碎岩石的效率。
⑵. 牙齿的滑动剪切作用：在塑性较高的岩石中，除了要求牙齿对井底岩石有冲击压碎作用外，还要求牙齿对地层有一定的滑动作用，使牙齿对岩石进行剪切，以扩大岩石的破碎效果，这一点在软地层中钻进时显得尤其重要，使牙轮在井底滚动时产生滑移的措施有超顶，复椎和移轴。
第二节牙轮钻头、磨损分级为了便于对钻头的管理、掌握地层与钻头的配伍性，就要求现场技术员作好钻头的磨损分级记录，以便造成最适应该地层的钻头，包括牙齿、轴承、钻头直径三种分级，一般应用四级。
1、牙齿的磨损分级牙齿的磨损分级以三个牙轮中磨损最严重的一个牙轮作为评定该钻头的最终级别。
①. 铣齿：磨损分级、以铣齿磨去的高度与新齿高度之比作为定级标准。
表1铣点磨损分级②.镶齿的磨损分级：用牙轮上断，掉齿数与该牙轮镶齿总数之比值来作为评定该钻头的磨损分级标准。
表2镶齿磨损分级2、轴承的磨损分级：轴承的磨损分级也是在三个牙轮中晃动最为严重的一个牙轮进行评定，它分为普遍轴承和密封轴承两种。
井下工具培训课件井下工具培训课件井下工具培训课件是一种重要的培训工具，它为井下工作人员提供了必要的知识和技能，以确保他们能够安全高效地进行工作。
本文将探讨井下工具培训课件的重要性、内容和培训方法。
一、井下工具培训课件的重要性井下工作环境复杂且危险，需要工作人员具备丰富的知识和技能。
井下工具培训课件的重要性在于它能够帮助工作人员了解和掌握井下工作所需的各种工具和设备。
通过培训课件，工作人员可以了解工具的使用方法、维护保养要点以及安全操作规范，从而提高工作效率和安全性。
二、井下工具培训课件的内容1. 工具种类和用途：课件应包括各种井下工具的种类和用途介绍，例如钻杆、钻头、钻井泥浆泵等。
通过了解工具的种类和用途，工作人员可以根据具体工作需求选择合适的工具，提高工作效率。
2. 工具的使用方法：课件应详细介绍各种工具的使用方法，包括安装、拆卸、调整和操作等。
通过清晰的演示和说明，工作人员可以掌握正确的使用方法，避免因操作不当导致的事故和损坏。
3. 工具的维护保养：课件应包括工具的维护保养要点，例如清洁、润滑、检查和存放等。
正确的维护保养可以延长工具的使用寿命，减少故障发生的可能性，同时也能够提高工作效率和安全性。
4. 安全操作规范：课件应强调井下工作的安全性，包括使用个人防护装备、遵守操作规程、注意事故预防等。
通过培训课件，工作人员可以增强安全意识，减少事故发生的风险。
三、井下工具培训的方法1. 线下培训：井下工具培训可以通过线下培训的方式进行，由专业的培训师进行讲解和演示。
培训师可以根据工作人员的实际情况和需求，进行个性化的培训，提供实用的技巧和经验。
2. 在线培训：随着互联网的普及，井下工具培训也可以通过在线培训的方式进行。
通过制作井下工具培训课件，并结合图文、视频等多媒体形式，工作人员可以随时随地进行学习，提高学习的便捷性和效果。
四、总结井下工具培训课件是井下工作人员必备的培训工具，它能够帮助工作人员了解和掌握井下工作所需的各种工具和设备。
井口采油设备安全操作培训教材采油设备管理采油设备管理培训讲义本课程主要讲:井口设备、电动清蜡设备、压力容器、抽油机设备的基本构成及原理，设备的日常维护保养和方法以及设备维护、操作时的安全注意事项。
学习目的1、要求员工掌握井口设备、采油树结构、各部件名称及作用2、要求员工掌握基本概念第一章井口设备本章重点:自喷井井口装置中的采油树结构、各部件组成作用。
自喷井清蜡设备。
为了保证油井的正常生产及稳产高产，就必须在井口和站(间)安装一些设备，如采油井口控制设备、站(间)设备、集输设备等。
井口设备分:井站(间)设备、自喷井井口装置、自喷井清蜡设备。
1、井站(间)设备—就是在井口和站(间)内安装的一些能控制、调节油气产量，对油气进行(加温)外输的设备。
2、自喷井井口装置—它包括套管头、油管头、采油树三个部分，即由悬挂密封部分、调节控制部分和附件组成。
其基本连接方式有螺纹式、法兰式和卡箍式三种。
但是新疆油田公司常用的是法兰式井口装置。
3、自喷井电动清蜡设备--电动绞车、配电盘、地面电缆等组成。
第一节采油树一、基本概念1、套管头—用于悬挂各层套管、密封各层套管环形空间，安装在套管拄顶部或另一套管头的上部。
2、油管头--用于悬挂油管，密封油管-套管环形空间，安装在最上层的套管头或最小套管挂上的部件。
3、采油树--用于控制油井生产和进行日常维修作业，安装在套管头上部连接法兰上的各种阀门、三通、四通、油管挂和油嘴等总称。
4、自喷井—依靠地层本身的能量使地下流体喷出地面的井。
5、油嘴—用于控制油井压力，调节流体流量的一种中心有圆孔的节流器。
6、油样—井口取的脱气原油样品或油层条件下高压物性取样得到的原油样品。
7、液样—为进行含水等分析取自喷井口或管线中的液体样品。
8、井口压力—套管压力和油管压力的统称。
9、套管压力—井口套管和油管环形空间内的压力。
10、油管压力—流动压力把油气从井底经过油管举升到井口后的剩余压力。
11、回压—克服下游流动阻力所需要的起始压力。
