井上井下工具介绍材料

井下工具目录打捞类工具1、公锥2、母锥3、滑块捞矛4、分瓣捞矛5、TFLM-T提放式可退捞矛6、提放式分瓣捞矛7、可退捞矛8、伸缩捞矛9、二用伸缩捞矛10、可退式螺旋卡瓦捞筒11、可退式蓝式卡瓦捞筒12、卡瓦捞筒13、弯鱼头打捞筒14、提放式可退捞筒15、短鱼头打捞筒16、电泵捞筒17、可退式螺旋卡瓦电泵捞筒18、活页式捞筒19、不可退式抽油杆捞筒20、弯抽油杆捞筒21、组合式抽油杆捞筒22、提放式抽油杆捞筒23、三球打捞器24、抽油杆接箍捞矛25、多用打捞筒26、颠倒式抽油杆捞筒27、蓝式抽油杆捞筒28、螺旋式抽油杆捞筒29、偏心式抽油杆接箍捞筒30、提放式倒扣捞矛31、可胀式倒扣捞矛32、倒扣捞矛33、倒扣捞筒34、提放式倒扣捞筒35、反循环打捞蓝36、局部反循环打捞蓝37、开窗捞筒38、缆绳打捞钩39、外钩40、内钩41、内外组合钩42、活齿钩43、一把抓44、磁力打捞器45、测井仪器打捞器46、弹簧打捞筒47、老虎嘴整形类工具48、梨形涨管器49、偏心辊子整形器50、长锥面涨管器51、三锥辊整形器52、旋转震击式整形器53、楔形涨管器54、偏心涨管器55、球形涨管器56、顿击器57、复合式鱼顶修整打捞器58、鱼顶修整器震击类工具59、开式下击器60、润滑式下击器61、液压式上击器62、液压加速器切割类工具63、水力式外割刀64、机械式内割刀65、机械式外割刀钻、磨、铣类工具66、三刮刀钻头67、十字钻头68、鱼尾刮刀钻头69、尖钻头70、偏心钻头71、三牙轮钻头72、平底磨鞋73、凹面磨鞋74、梨形磨鞋75、滚球式平底磨鞋76、内铣鞋77、外齿铣鞋78、柱形铣鞋79、锥形铣鞋80、领眼磨鞋81、套铣筒82、扶正器83、滚动扶正器84、恒定加压器85、钻廷套管刮削类工具86、弹簧式套管刮削器87、防脱式套管刮削器88、胶筒式套管刮削器控制类工具89、偏心配水器90、偏心配产器91、K344-110封隔器92、K344-114封隔器93、Y341-114-X封隔器94、Y341-114封隔器95、XYQ-100泄压器96、CMB超越式油管锚97、RCM型软油管锚98、节流器99、支撑卡瓦100、锯齿形安全接头101、方扣形安全接头102、倒扣安全接头103、游车大钩104、水龙头105、气动卡盘106、多用途油管卡盘107、自封封井器108、半封封井器109、全封封井器110、加压支架111、加压吊卡112、分段加压吊卡113、安全卡瓦114、修井吊钳115、油管吊钳116、油管钳117、活门吊卡118、月牙吊卡119、活动肘节120、丢手接头121、倒扣器122、管式抽油泵123、杆式抽油泵124、单螺杆抽油泵125、抽油杆吊卡126、抽油泵脱接器127、铅印128、单臂吊环129、双臂吊环130、羊角吊卡131、修井转盘132、螺杆钻具133、液压动力钳134、解卡机公锥SY5114—921 名称公锥备注2 型号 GZ—NC31（△）3 技术规范参数 1.规范：∮105mm×∮25mm×∮80mm×1110mm2.连接螺纹：NC31 规范不同打捞管柱不同4 主要结构它是长锥形整体结构，可分成接头和打捞丝扣两部分5 技术性能要求 1、打捞螺纹表面硬度：HRC60—652、冲击韧性≥58.8J/cm2,3、抗拉极限≥932KN6 用途及使用范围专门从落物内孔进行造扣打捞，在∮140mm套管内打捞∮30mm—∮75mm带接箍油管和钻杆7 原理当公锥进入落物内孔之后，加以适当的钻压并转动钻具，迫使打捞丝扣挤压吃入落鱼内壁进行造扣，当所造扣能承受一定拉力和扭矩时，则可采取上提或倒扣的办法将落物全部或部分捞出母锥SY5115--921 名称母锥备注2 型号 MZ—NC313 技术规范参数 1、规范：∮114mm×∮97mm×∮62mm×720mm2、连接扣型NC31 规范不同打捞管径不相同4 主要结构它是长筒型整体结构，由接头、本体两部分组成5 技术性能要求 1、打捞螺纹表面硬度HRC=60--652、冲击韧性≥543、抗拉极限≥932kN6 用途及使用范围专门从落物处壁进行造扣打捞的工具，在∮140mm套管内打捞∮92mm—∮67mm管、杆落物7 原理当落物进入母锥之后，加适当钻压，并转动钻具迫使打捞丝扣挤压吃入落物外壁进行造扣，当所造扣能承受一定拉力和扭距时，则可采取上提或倒扣办法将落物或部分捞出滑块捞矛SY/T5069—20001 名称滑块捞矛备注2 型号 LM—D105×73×800 D—代表单滑块S—代表双滑块DSO—代表单滑块带水眼NSO—代表三滑块引—代表引鞋筒的滑块规范不同所捞管柱不同3 技术规范参数 1、规范：∮105mm×800mm2、连接螺纹：NC313、打捞内径：∮58mm～∮62mm4 主要结构上接头、矛杆、滑牙块、锁块、螺钉5 技术性能要求许用拉力440KN6 用途及使用范围它是从鱼腔内进行打捞的工具，在∮140mm套管内打捞∮73mm带接箍油管7 原理当滑块进入鱼腔内后，滑块依靠自重向下滑动，使其打捞尺寸加大，直至与鱼腔内壁接触为止，上提矛杆时，斜面向上运动所产生的径向分力迫使滑块咬入落物内壁抓住落物。

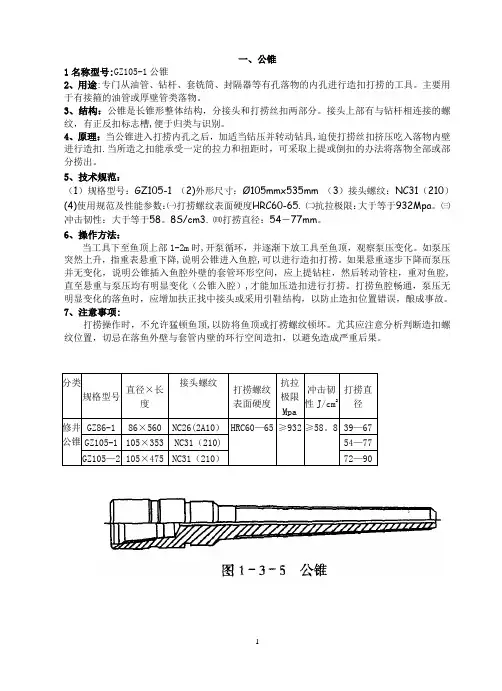

1名称型号:GZ105-1公锥2、用途:专门从油管、钻杆、套铣筒、封隔器等有孔落物的内孔进行造扣打捞的工具。

主要用于有接箍的油管或厚壁管类落物。

3、结构：公锥是长锥形整体结构，分接头和打捞丝扣两部分。

接头上部有与钻杆相连接的螺纹，有正反扣标志槽,便于归类与识别。

4、原理：当公锥进入打捞内孔之后，加适当钻压并转动钻具,迫使打捞丝扣挤压吃入落物内壁进行造扣.当所造之扣能承受一定的拉力和扭距时，可采取上提或倒扣的办法将落物全部或部分捞出。

5、技术规范：（1）规格型号：GZ105-1 （2)外形尺寸：Ø105mmx535mm （3）接头螺纹：NC31（210）(4)使用规范及性能参数：㈠打捞螺纹表面硬度HRC60-65. ㈡抗拉极限：大于等于932Mpa。

㈢冲击韧性：大于等于58。

8S/cm3. ㈣打捞直径：54－77mm。

6、操作方法：当工具下至鱼顶上部1-2m时,开泵循环，并逐渐下放工具至鱼顶，观察泵压变化。

如泵压突然上升，指重表悬重下降,说明公锥进入鱼腔,可以进行造扣打捞。

如果悬重逐步下降而泵压并无变化，说明公锥插入鱼腔外壁的套管环形空间，应上提钻柱，然后转动管柱，重对鱼腔,直至悬重与泵压均有明显变化（公锥入腔）,才能加压造扣进行打捞。

打捞鱼腔畅通，泵压无明显变化的落鱼时，应增加扶正找中接头或采用引鞋结构，以防止造扣位置错误，酿成事故。

7、注意事项:打捞操作时，不允许猛顿鱼顶,以防将鱼顶或打捞螺纹顿坏。

尤其应注意分析判断造扣螺纹位置，切忌在落鱼外壁与套管内壁的环行空间造扣，以避免造成严重后果。

1、名称型号：MZ/NC31—1母锥2、用途：母锥是一种专门从油管、钻杆等管状落物外壁进行造扣打捞的工具。

可用于无内孔或内孔堵死的圆柱形落物进行打捞。

3、结构：母锥是长筒形整体结构,由上接头与本体两部分构成.上接头有正反扣标志槽（一道槽为正扣.两道槽为反扣）,本体内锥面上有打捞螺纹。

4、原理：母锥工作原理与公锥相同，均依靠打捞丝扣在钻压与扭距作用下，吃入落物外壁造扣，将落物捞出。

井下工具引言井下工具是指在油田、矿山和其他类似环境中使用的工具。

由于井下环境的特殊性，这些工具需要具备一定的特点和功能，以适应恶劣的工作条件。

本文将介绍一些常见的井下工具及其特点。

1. 钻井工具钻井工具是井下工具中的重要一类，用于进行油井或矿井的钻探作业。

钻井工具通常由钻头、钻杆、钻柱、钻井液等组成，其主要功能是将钻头钻入地层并提取岩屑。

1.1 钻头钻头是钻井工具的核心部分，通常由金属材料制成。

钻头的主要作用是在钻井过程中切削地层，使井眼逐渐加大，并将岩屑带到地面。

钻头种类繁多，常见的有PDC钻头、钻石钻头等。

1.2 钻杆和钻柱钻杆是组成钻柱的一根根金属管材，连接起钻头和钻井机。

钻杆需要具备足够的强度和刚性，以承受钻井过程中的巨大压力和扭矩。

钻柱是由多根钻杆组成的整体，承载钻头的重量，并传递钻进功率。

钻柱的长度通常达到几千米，需要具备足够的承载能力和耐久性。

1.3 钻井液钻井液是一种特殊的液体，用于冷却钻头、稳定井壁、输送岩屑和提供驱动力。

钻井液还可以在一定程度上控制井口的压力和稳定钻孔。

常用的钻井液有泥浆、泡沫和气泡。

2. 井下测量工具井下测量工具是用于获取井眼轨迹、地层信息等数据的工具。

这些数据对于井下作业的规划和控制至关重要。

2.1 测井仪测井仪是一种用于测量地层性质和井眼参数的设备。

其通过发送电磁波或声波到地层，并通过接收反射信号来获取相关数据。

测井仪可以提供有关地层组成、地层厚度、孔隙度、渗透率等信息，为油田或矿山的开发提供重要依据。

2.2 井下钻进参数记录仪钻进参数记录仪用于记录钻井过程中的关键参数，包括钻进速度、扭矩、钻压、钻头位置等。

这些数据对于评估钻井效果、分析工艺问题和改进作业程序非常重要。

2.3 定向测井工具定向测井工具用于测量井眼的方位和倾角。

其通过运用磁场或重力等原理实现对井眼方位和倾角的测量。

在油井或矿井的定向钻进和定向水平井开发中，定向测井工具发挥着重要作用。

3. 井下安全工具井下安全工具在保障人员和设备安全上起到了重要的角色。

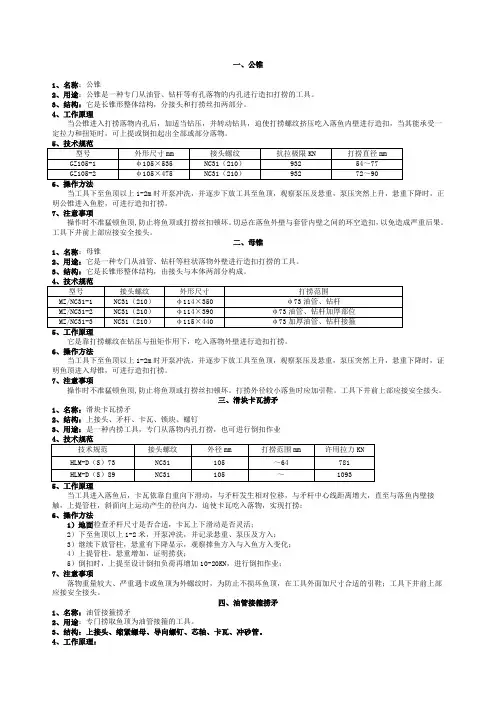

一、公锥1、名称：公锥2、用途：公锥是一种专门从油管、钻杆等有孔落物的内孔进行造扣打捞的工具。

3、结构：它是长锥形整体结构，分接头和打捞丝扣两部分。

4、工作原理当公锥进入打捞落物内孔后，加适当钻压，并转动钻具，迫使打捞螺纹挤压吃入落鱼内壁进行造扣，当其能承受一定拉力和扭矩时，可上提或倒扣起出全部或部分落物。

当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，正明公锥进入鱼腔，可进行造扣打捞。

7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。

切忌在落鱼外壁与套管内壁之间的环空造扣，以免造成严重后果。

工具下井前上部应接安全接头。

二、母锥1、名称：母锥2、用途：它是一种专门从油管、钻杆等柱状落物外壁进行造扣打捞的工具。

3、结构：它是长锥形整体结构，由接头与本体两部分构成。

它是靠打捞螺纹在钻压与扭矩作用下，吃入落物外壁进行造扣打捞。

6、操作方法当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，证明鱼顶进入母锥，可进行造扣打捞。

7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。

打捞外径较小落鱼时应加引鞋。

工具下井前上部应接安全接头。

三、滑块卡瓦捞矛1、名称：滑块卡瓦捞矛2、结构：上接头、矛杆、卡瓦、锁块、螺钉3、用途：是一种内捞工具，专门从落物内孔打捞，也可进行倒扣作业当工具进入落鱼后，卡瓦依靠自重向下滑动，与矛杆发生相对位移，与矛杆中心线距离增大，直至与落鱼内壁接触，上提管柱，斜面向上运动产生的径向力，迫使卡瓦吃入落物，实现打捞；6、操作方法1）地面检查矛杆尺寸是否合适，卡瓦上下滑动是否灵活；2）下至鱼顶以上1-2米，开泵冲洗，并记录悬重、泵压及方入；3）继续下放管柱，悬重有下降显示，观察捧鱼方入与入鱼方入变化；4）上提管柱，悬重增加，证明捞获；5）倒扣时，上提至设计倒扣负荷再增加10-20KN，进行倒扣作业；7、注意事项落物重量较大、严重遇卡或鱼顶为外螺纹时，为防止不损坏鱼顶，在工具外面加尺寸合适的引鞋；工具下井前上部应接安全接头。

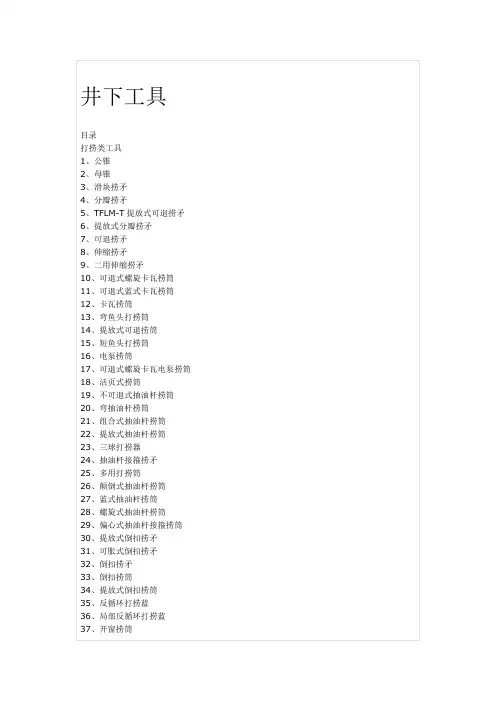

井下工具目录打捞类工具1、公锥2、母锥3、滑块捞矛4、分瓣捞矛5、TFLM-T提放式可退捞矛6、提放式分瓣捞矛7、可退捞矛8、伸缩捞矛9、二用伸缩捞矛10、可退式螺旋卡瓦捞筒11、可退式蓝式卡瓦捞筒12、卡瓦捞筒13、弯鱼头打捞筒14、提放式可退捞筒15、短鱼头打捞筒16、电泵捞筒17、可退式螺旋卡瓦电泵捞筒18、活页式捞筒19、不可退式抽油杆捞筒20、弯抽油杆捞筒21、组合式抽油杆捞筒22、提放式抽油杆捞筒23、三球打捞器24、抽油杆接箍捞矛25、多用打捞筒26、颠倒式抽油杆捞筒27、蓝式抽油杆捞筒28、螺旋式抽油杆捞筒29、偏心式抽油杆接箍捞筒30、提放式倒扣捞矛31、可胀式倒扣捞矛32、倒扣捞矛33、倒扣捞筒34、提放式倒扣捞筒35、反循环打捞蓝36、局部反循环打捞蓝37、开窗捞筒38、缆绳打捞钩39、外钩40、内钩41、内外组合钩42、活齿钩43、一把抓44、磁力打捞器45、测井仪器打捞器46、弹簧打捞筒47、老虎嘴整形类工具48、梨形涨管器49、偏心辊子整形器50、长锥面涨管器51、三锥辊整形器52、旋转震击式整形器53、楔形涨管器54、偏心涨管器55、球形涨管器56、顿击器57、复合式鱼顶修整打捞器58、鱼顶修整器震击类工具59、开式下击器60、润滑式下击器61、液压式上击器62、液压加速器切割类工具63、水力式外割刀64、机械式内割刀65、机械式外割刀钻、磨、铣类工具66、三刮刀钻头67、十字钻头68、鱼尾刮刀钻头69、尖钻头70、偏心钻头71、三牙轮钻头72、平底磨鞋73、凹面磨鞋74、梨形磨鞋75、滚球式平底磨鞋76、内铣鞋77、外齿铣鞋78、柱形铣鞋79、锥形铣鞋80、领眼磨鞋81、套铣筒82、扶正器83、滚动扶正器84、恒定加压器85、钻廷套管刮削类工具86、弹簧式套管刮削器87、防脱式套管刮削器88、胶筒式套管刮削器控制类工具89、偏心配水器90、偏心配产器91、K344-110封隔器92、K344-114封隔器93、Y341-114-X封隔器94、Y341-114封隔器95、XYQ-100泄压器96、CMB超越式油管锚97、RCM型软油管锚98、节流器99、支撑卡瓦100、锯齿形安全接头101、方扣形安全接头102、倒扣安全接头103、游车大钩104、水龙头105、气动卡盘106、多用途油管卡盘107、自封封井器108、半封封井器109、全封封井器110、加压支架111、加压吊卡112、分段加压吊卡113、安全卡瓦114、修井吊钳115、油管吊钳116、油管钳117、活门吊卡118、月牙吊卡119、活动肘节120、丢手接头121、倒扣器122、管式抽油泵123、杆式抽油泵124、单螺杆抽油泵125、抽油杆吊卡126、抽油泵脱接器127、铅印128、单臂吊环129、双臂吊环130、羊角吊卡131、修井转盘132、螺杆钻具133、液压动力钳134、解卡机公锥SY5114—92母锥SY5115--92滑块捞矛SY/T5069—2000可退式捞矛SY/T5069—2000分瓣捞矛SY/T5069—2000TFLM—T 型提放式可退捞矛提放式分瓣捞矛SY/T5069—2000伸缩捞矛SY/T5069—2000二用伸缩捞矛SY/T5069—2000可退式螺旋卡瓦打捞筒SY/T5068--2000可退式蓝式卡瓦捞筒SY/T5068-2000卡瓦捞筒SY/T5068—2000弯鱼头打捞筒SY/T5068-2000提放式可退捞筒短鱼头捞筒SY/T5068—2000电泵捞筒SY/T5068—2000可退式螺旋卡瓦电泵捞筒SY/T5068—2000活页式捞筒SY/T5068--2000不可退式抽油杆捞筒SY/T5068--2000弯抽油杆打捞筒SY/T5068—2000组合式抽油杆捞筒SY/T5068-2000提放式可退抽油杆捞筒SY/T5068-2000三球打捞器SY/T5068-2000抽油杆接箍捞矛SY/T5069-2000多用打捞筒SY/T5068-2000颠倒式抽油杆捞筒SY/T5068-2000蓝式抽油杆捞筒螺旋卡瓦式抽油杆捞筒SY/T5068-2000偏心式抽油杆接箍捞筒SY/T5068-2000提放式倒扣捞矛SY/T5069—2000倒扣捞矛SY/T5069-2000可胀式倒扣捞矛SY/T5069-2000倒扣捞筒SY/T5068—2000提放式倒扣捞筒SY/T5068—2000反循环捞篮局部反循环打捞篮开窗打捞筒SY/T5068--2000缆绳打捞钩内外组合钩活齿钩。

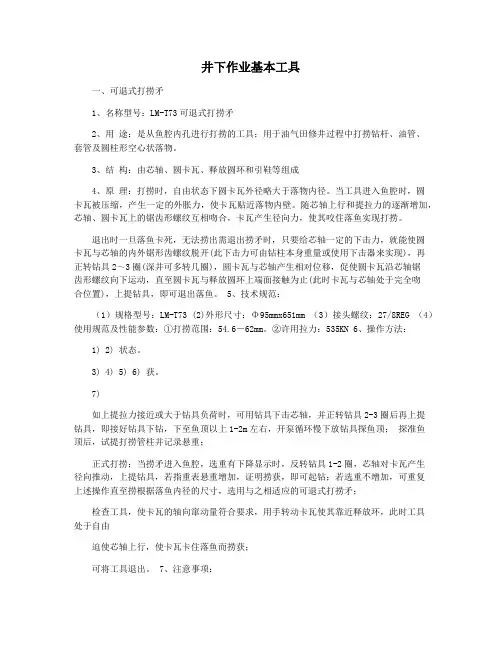

井下作业基本工具一、可退式打捞矛1、名称型号：LM-T73可退式打捞矛2、用途：是从鱼腔内孔进行打捞的工具；用于油气田修井过程中打捞钻杆、油管、套管及圆柱形空心状落物。

3、结构：由芯轴、圆卡瓦、释放圆环和引鞋等组成4、原理：打捞时，自由状态下圆卡瓦外径略大于落物内径。

当工具进入鱼腔时，圆卡瓦被压缩，产生一定的外胀力，使卡瓦贴近落物内壁。

随芯轴上行和提拉力的逐渐增加，芯轴、圆卡瓦上的锯齿形螺纹互相吻合，卡瓦产生径向力，使其咬住落鱼实现打捞。

退出时一旦落鱼卡死，无法捞出需退出捞矛时，只要给芯轴一定的下击力，就能使圆卡瓦与芯轴的内外锯形齿螺纹脱开(此下击力可由钻柱本身重量或使用下击器来实现)，再正转钻具2～3圈(深井可多转几圈)，圆卡瓦与芯轴产生相对位移，促使圆卡瓦沿芯轴锯齿形螺纹向下运动，直至圆卡瓦与释放圆环上端面接触为止(此时卡瓦与芯轴处于完全吻合位置)，上提钻具，即可退出落鱼。

5、技术规范：（1）规格型号：LM-T73 (2)外形尺寸：Φ95mmx651mm （3）接头螺纹：27/8REG （4）使用规范及性能参数：①打捞范围：54.6－62mm。

②许用拉力：535KN 6、操作方法：1) 2) 状态。

3) 4) 5) 6) 获。

7)如上提拉力接近或大于钻具负荷时，可用钻具下击芯轴，并正转钻具2-3圈后再上提钻具，即接好钻具下钻，下至鱼顶以上1-2m左右，开泵循环慢下放钻具探鱼顶；探准鱼顶后，试提打捞管柱并记录悬重；正式打捞；当捞矛进入鱼腔，选重有下降显示时，反转钻具1-2圈，芯轴对卡瓦产生径向推动，上提钻具，若指重表悬重增加，证明捞获，即可起钻；若选重不增加，可重复上述操作直至捞根据落鱼内径的尺寸，选用与之相适应的可退式打捞矛；检查工具，使卡瓦的轴向窜动量符合要求，用手转动卡瓦使其靠近释放环，此时工具处于自由迫使芯轴上行，使卡瓦卡住落鱼而捞获；可将工具退出。

7、注意事项：工具入鱼平稳，不能超负荷使用，用后及时保养、清洗、检查涂油。

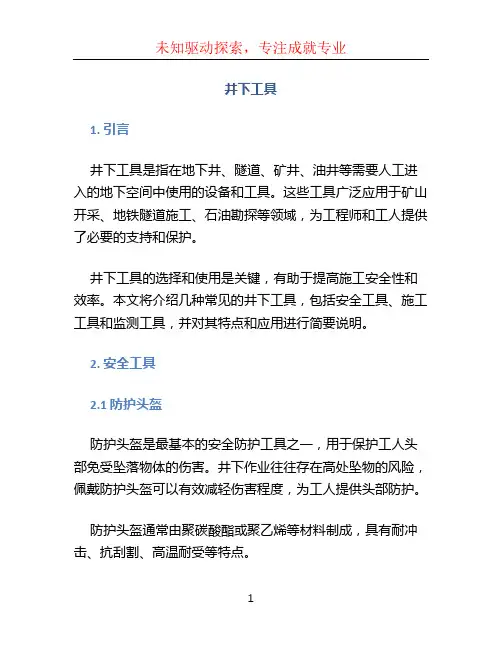

井下工具1. 引言井下工具是指在地下井、隧道、矿井、油井等需要人工进入的地下空间中使用的设备和工具。

这些工具广泛应用于矿山开采、地铁隧道施工、石油勘探等领域，为工程师和工人提供了必要的支持和保护。

井下工具的选择和使用是关键，有助于提高施工安全性和效率。

本文将介绍几种常见的井下工具，包括安全工具、施工工具和监测工具，并对其特点和应用进行简要说明。

2. 安全工具2.1 防护头盔防护头盔是最基本的安全防护工具之一，用于保护工人头部免受坠落物体的伤害。

井下作业往往存在高处坠物的风险，佩戴防护头盔可以有效减轻伤害程度，为工人提供头部防护。

防护头盔通常由聚碳酸酯或聚乙烯等材料制成，具有耐冲击、抗刮割、高温耐受等特点。

2.2 防护手套井下工作环境复杂，有时需要进行手动作业，为了保护工人的双手免受伤害，使用防护手套是必不可少的。

防护手套通常采用耐酸碱、耐油脂的橡胶或聚酯纤维材料制成，具有防护性能和灵活性。

选择合适的防护手套是很重要的，不同工作环境对手套的要求也不同。

例如，进行化学处理的工作需要选择耐酸碱的手套，而搬运重物的工作则需要选择耐磨损和抗滑的手套。

2.3 防护鞋井下工作场所存在许多危险因素，如尖锐物体、湿滑地面等。

为了保护工人的足部安全，使用防护鞋是必要的。

防护鞋采用优质橡胶或塑料制成，具有耐磨性、防滑性和防穿刺性能。

选择合适的防护鞋，不仅应考虑舒适度和透气性，还需要根据工作环境选择合适的款式和特性。

3. 施工工具3.1 掘进机掘进机是地下隧道施工中常用的工具之一，用于开挖和支护隧道。

掘进机通常由钻进机构、爆破装置、运料系统和尾部支撑系统等部分组成。

它的主要优势是能够实现快速、高效的隧道开挖，保证施工进度。

掘进机根据其工作方式和结构特点可以分为不同种类，如盾构机、隧道掘进机等。

选用合适的掘进机可以大幅提高施工效率和质量。

3.2 爆破工具在地下工程中，有时需要进行爆破作业以快速破坏岩石或地层。

爆破工具是进行爆破作业的必备设备之一。

名称：接箍捞矛
用途：用来捞取鱼顶为接箍的工具。

结构：上接头，锁紧螺母，导向螺钉，芯轴，卡瓦，冲砂管。

工作原理：接箍捞矛实质上是一种内外螺纹的对扣捞矛。

为了能使接箍捞矛进入接箍，卡瓦沿纵向开了若干个槽，每个槽间便是一个卡瓦片，依其弹性变形进入接箍母螺纹中。

又靠心轴和卡瓦外推面贴合后的径向涨力，保持连接后的连接性能，从而抓住落鱼。

操作方法：
1．根据井内鱼顶的接箍规格，选用捞矛及卡瓦。

丈量，检查工具，绘草图。

2.连接下至鱼顶1～2m，记录悬重，开泵冲洗，正常后，停泵下放。

3.当悬重下降时，上提，悬重增加说明捞获。

4．起钻。

注意事项：
1．被捞接箍必须是完好的。

2．出井后反转卡瓦即可退出工具。
