电阻电感电容串联阻抗计算公式电阻、电感和电容是电路中常见的三种元件，它们分别有不同的特性和作用。
当它们串联连接在一起时，我们需要计算它们的总阻抗，以便更好地分析和设计电路。
本文将介绍电阻电感电容串联阻抗的计算公式，并解释其原理和应用。
电阻是电路中最基本的元件之一，它的单位是欧姆（Ω）。
电阻的作用是阻碍电流的流动，它消耗电能并产生热量。
在直流电路中，电阻的阻抗等于其电阻值。
但在交流电路中，电阻的阻抗取决于频率，可以用以下公式计算：电阻阻抗（Zr）= 电阻值（R）电感是一种具有自感性质的元件，它的单位是亨利（H）。
电感的作用是储存电能，并阻碍电流的变化。
当电流变化时，电感会产生电动势，使电流保持不变。
电感的阻抗与频率成正比，可以用以下公式计算：电感阻抗（Zl）= 2πfL其中，f是交流电路的频率，L是电感的感值。
电容是一种具有储能性质的元件，它的单位是法拉（F）。
电容的作用是储存电能，并阻抗电压的变化。
当电压变化时，电容会产生电荷，使电压保持不变。
电容的阻抗与频率成反比，可以用以下公式计算：电容阻抗（Zc）= 1 / (2πfC)其中，f是交流电路的频率，C是电容的容值。
当电阻、电感和电容串联连接在一起时，它们的总阻抗等于它们各自阻抗的矢量和。
可以用以下公式计算：总阻抗（Z）= √(Zr² + (Zl - Zc)²)其中，Zr是电阻的阻抗，Zl是电感的阻抗，Zc是电容的阻抗。
电阻电感电容串联阻抗的计算公式可以帮助我们分析和设计复杂的电路。
例如，在无线通信中，我们常常需要计算天线的输入阻抗，以便匹配收发器和天线之间的阻抗差异，从而提高信号传输效率。
通过了解电阻电感电容串联阻抗的计算公式，我们可以更好地理解和解决这类问题。
电阻电感电容串联阻抗的计算公式是电路分析和设计中的重要工具。
它们可以帮助我们计算电路中各个元件的总阻抗，从而更好地理解和解决实际问题。
通过学习和应用这些公式，我们可以提高电路设计的准确性和效率，为各种应用提供更好的解决方案。

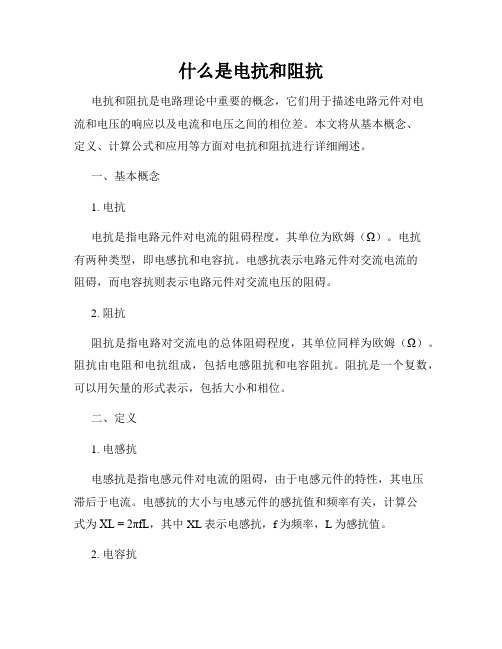

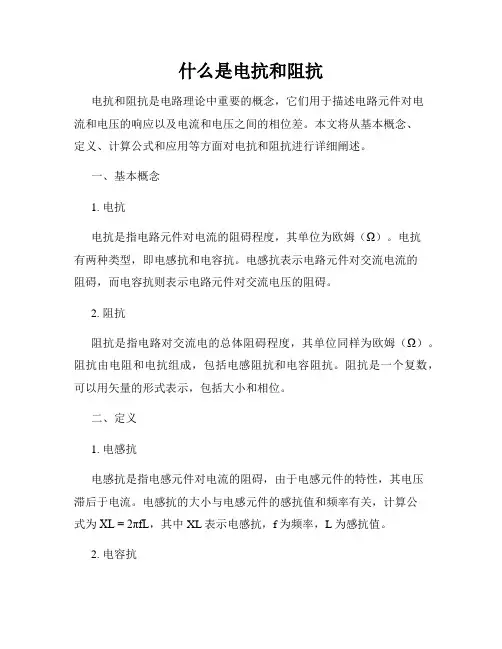

什么是电抗和阻抗电抗和阻抗是电路理论中重要的概念，它们用于描述电路元件对电流和电压的响应以及电流和电压之间的相位差。
本文将从基本概念、定义、计算公式和应用等方面对电抗和阻抗进行详细阐述。
一、基本概念1. 电抗电抗是指电路元件对电流的阻碍程度，其单位为欧姆（Ω）。
电抗有两种类型，即电感抗和电容抗。
电感抗表示电路元件对交流电流的阻碍，而电容抗则表示电路元件对交流电压的阻碍。
2. 阻抗阻抗是指电路对交流电的总体阻碍程度，其单位同样为欧姆（Ω）。
阻抗由电阻和电抗组成，包括电感阻抗和电容阻抗。
阻抗是一个复数，可以用矢量的形式表示，包括大小和相位。
二、定义1. 电感抗电感抗是指电感元件对电流的阻碍，由于电感元件的特性，其电压滞后于电流。
电感抗的大小与电感元件的感抗值和频率有关，计算公式为XL = 2πfL，其中XL表示电感抗，f为频率，L为感抗值。
2. 电容抗电容抗是指电容元件对电压的阻碍，由于电容元件的特性，其电流滞后于电压。
电容抗的大小与电容元件的容抗值和频率有关，计算公式为XC = 1 / (2πfC)，其中XC表示电容抗，f为频率，C为容抗值。
3. 阻抗阻抗是指电路对交流电的总体阻碍，包括电阻和电抗。
阻抗的大小和相位可以通过复阻抗Z来表示，计算公式为Z = R + jX，其中R为电阻，X为电抗。
三、计算公式1. 电感抗计算公式：XL = 2πfL2. 电容抗计算公式：XC = 1 / (2πfC)3. 阻抗计算公式：Z = R + jX四、应用电抗和阻抗在电路分析和设计中具有广泛的应用，以下列举几个常见的应用领域：1. 电力系统中，电抗和阻抗被用于描述电路对电流的响应，从而优化电力传输和分配过程。
2. 无线通信系统中，电抗和阻抗是天线匹配网络设计中重要的考虑因素，以确保最大功率传输。
3. 音频系统中，电抗和阻抗用于描述扬声器和耳机对电流和电压的响应，以实现高质量的音频输出。
4. 汽车电子系统中，电抗和阻抗用于设计和优化车辆的电气系统，以保证电能的稳定传输和分配。
信号完整性在高速电路中有着至关重要的作用，而很多信号完整性问题需要用「阻抗」的概念来解释和描述。
在高频信号下，很多器件失去了原有的特性，如我们经常听到的“高频时电阻不再是电阻，电容不再是电容”，这是咋回事呢？容抗的概念电容有两个重要特性，一个是隔直通交，另一个是电容电压不能突变。
简单说，虽然交流电能通过电容，但是不同频率的交流电和不同容值的电容，通过时的阻碍是不一样的，把这种阻碍称之为容抗。
容抗与电容和频率的大小成反比，也就是说，在相同频率下，电容越大，容抗越小；在相同电容下，频率越高，容抗越小。
如何理解容抗与电容大小和频率成反比呢？以R C一阶低通滤波器举例。
V i n通过R1电阻对电容C1进行充电，V i n的电势加在电容C的两个金属极板上，正负电荷在电势差作用下分别向电容的两个极板聚集而形成电场，这称「充电」过程。
若将Vi n拿掉，在Vo u t上加一个负载R2（青色部分），电容两端的电荷会在电势差下向负载流走，这称为「放电」过程。
（流过电容的电流并不是真正穿过了极板的绝缘介质，指的是外部的电流）衡量电容充电的电荷数为Q，Q=CV，其中C是常量，所以电荷数和电压呈正比。
C=Q/V，电容量代表了电容储存电荷的能力，微分表达式为：电流是单位时间内电荷数的变化量:结合(1)和(2)两个公式可得到：从公式可以看出：电容上的电流和电压的变化量成正比，或者说电容上电压的变化量和电流是成正比的。
即在电压一定时，电容越大，单位时间内电路中充、放电移动的电荷量越大，电流越大，所以电容对交变电流的阻碍作用越小，即容抗越小。
在交变电流的电压一定时，交变电流的频率越高，电路中充、放电越频繁，单位时间内电荷移动速率越大，电流越大，电容对交变电流的阻碍作用越小，即容抗越小。
表示，公式如下，其中f是频率，C是容值容抗用Xc因为（），所以容抗也可以用如下的公式表示：我们接着往下看一看感抗的概念。
感抗的概念电感的特性是隔交通直，与电容是相反的；所以说容抗和感抗的性质和效果几乎正好相反，而电阻则处在这两个极端中间。
什麽送电抗？是指电容、电感对交流电的阻力。
在直流电路中，电容是开路的，电感在不考虑线圈的电阻时，对直流电的阻力为0。
在交流电路中，电容器有传导电流经过，对交流电的阻力称容抗Xc，Xc=1/(ωC)。
电感对交流电的阻力称为感抗Xl，Xl=ωL。
容抗与感抗通称为电抗X。
由于在电容与电感上，交流电压与电流在相位上有超前与滞后90度的关系，电工学上用复数来表示电抗(R、L、C串联电路时)：jX=jXl-jXc=j[ωL-1/(ωC)] 复阻抗Z=R+jX。
电抗在交流电路中不消耗有功功率，但与电源进行能量交换，消耗无功功率。
电抗器作用？电抗器就是电感。
在电力系统中的作用有：线路并联电抗器可以补偿线路的容性充电电流,限制系统电压升高和操作过电压的产生,保证线路的可靠运行。
站内的并联电抗器则吸收无功，降低电压，是无功补偿的手段。
母线串联电抗器可以限制短路电流，维持母线有较高的残压。
而电容器组串联电抗器可以限制高次谐波，降低电抗电感在电路中，当电流流过导体时，会产生电磁场，电磁场的大小除以电流的大小就是电感，电感的定义是L=phi/i, 单位是韦伯电感是衡量线圈产生电磁感应能力的物理量。
给一个线圈通入电流，线圈周围就会产生磁场，线圈就有磁通量通过。
通入线圈的电源越大，磁场就越强，通过线圈的磁通量就越大。
实验证明，通过线圈的磁通量和通入的电流是成正比的，它们的比值叫做自感系数，也叫做电感。
如果通过线圈的磁通量用φ表示，电流用I表示，电感用L表示，那么L＝φ／I电感的单位是亨（H），也常用毫亨（mH）或微亨（uH）做单位。
1H=1000mH，1H=1000000uH。
电感只能对非稳恒电流起作用，它的特点两端电压正比于通过他的电流的瞬时变化率（导数），比例系数就是它的“自感”电感起作用的原因是它在通过非稳恒电流时产生变化的磁场，而这个磁场又会反过来影响电流，所以，这么说来，任何一个导体，只要它通过非稳恒电流，就会产生变化的磁场，就会反过来影响电流，所以任何导体都会有自感现象产生在主板上可以看到很多铜线缠绕的线圈，这个线圈就叫电感，电感主要分为磁心电感和空心电感两种，磁心电感电感量大常用在滤波电路，空心电感电感量较小，常用于高频电路。
第二节电阻、电感、电容在交流电路中的特性在直流稳态电路中，电感元件可视为短路，电容元件可视为开路。
但在交流电路中，由于电压、电流随时间变化，电感元件中的磁场不断变化，引起感生电动势；电容极板间的电压不断变化，引起电荷在与电容极板相连的导线中移动形成电流。
因此，电阻R、电感L、及电容C对交流电路中的电压、电流都会产生影响。
电压和电流的波形及相量图如图2-10b、c所示。
电阻R两端的电压和流经R的电流同相，且其瞬时值、幅值及有效值均符合欧姆定律。
电阻元件R的瞬时功率为：电阻功率波形如图2-10d。
任一瞬间，p≥0，说明电阻都在消耗电能。
电阻是耗能元件，将从电源取得的电能转化为热能。
电路中通常所说的功率是指一个周期内瞬时功率的平均值，称平均功率，又称有功功率，用大写字母P表示，单位为瓦（W）。
（2-13）式中，U、I 分别为正弦电压、电流的有效值。
例2 －4有一电灯，加在其上的电压u=311sin314t V，电灯电阻R=100Ω，求电流I、电流有效值I和功率P。
若电压角频率由314rad/s变为3140rad/s，对电流有效值及功率有何影响？解：由欧姆定律可知因电阻阻值与频率无关,所以当频率变化时,电流有效值及功率不变。
2．电感元件当电感线圈中通过一交变电流i时，如图2-11a，在线圈中引起自感电动势e L，设电流（2-14）电感电压（2-15）用相量表示：即（2-16）同理，有效值相量（2-17）令则式2-18为电感元件的伏安特性，其中XL称为电感抗，简称感抗，单位欧姆（Ω）。
感抗XL表示电感对交流电流的阻碍能力，与电阻元件的电阻R类似；但与电阻不同，XL 不仅与电感元件本身的自感系数L有关，还与正弦电流的角频率ω有关，ω越大，感抗越大。
对于直流电路，ω=0，XL=0，电感可视为短路。
电感元件的瞬时功率为：（2-21）其平均值为：（2-22）电感的瞬时功率波形图见图2-11d。
在第一和第三个1/4周期，电感元件处于受电状态，它从电源取得电能并转化为磁场能，功率为正，电感元件所储存的磁场能（2-23）电流的绝对值从0增加到最大值Im，磁场建立并逐渐增强，磁场能由0增加到最大值1/2LIm2；在第二和第四个1/4周期，电感元件处于供电状态，它把磁场能转化为电能返回给电路，功率为负，电流由最大值减小到0，磁场消失，磁场能变为0。
电阻、电容、电感及其阻抗、容抗、感抗概念回顾原创]作者不抬杠由于目前板卡中的固态电容被广泛的使用与普及，造成一些非专业网站和非专业人员常把电容和阻抗混淆在一起。
我们可以经常看到一些非专业网站的文章里谈到固态电容的阻抗或阻抗特性如何如何等，错误的认为“固态电容具有低阻抗特性”。
为使大家清楚的认识阻抗与电阻、电容、电感、感抗、容抗之间的关系，我来讲解一下这方面的专业知识。
电阻有阻碍电流通过的作用，这种阻碍作用叫作电阻，以字母R或r表示，单位为欧姆Ω。
电容表示被介质分隔的二个任何形状的导体，在单位电压作用下，容储电场能量（电荷）能力的一个参数，以字母C表示，单位为法拉F。
电容在数值上等于导体所具有的电量与两导体电位差（电压）之比值，既：C=Q/U式中：C--电容，Q--电荷，U--电压电荷以字母Q表示，单位为库仑。
一个电子的电荷是×10ˉ19库仑。
电感自感与互感的统称。
自感---当闭合回路中的电流发生变化时，回路本身的磁通也发生变化，因此在回路中会产生感应电动势，这种现象称为自感现象，这种感应电动势叫做自感电动势。
以字母L表示，单位为亨H。
互感---当两只线圈互相靠近，其中一只线圈中电流发生变化时，则其与第二只线圈环链的磁通也发生变化，在第二只线圈中产生感应电动势。
这种现象叫做互感现象，简称互感。
以字母M表示，单位为亨H。
感抗交流电流过具有电感的电路时，电感有阻碍交流电流过的作用，这种作用叫做感抗，以符号XL表示，单位为欧姆Ω。
感抗在数值上等于电感L乘以频率ƒ的2π倍，即：XL=2πfL容抗交流电流过具有电容的电路时，电容有阻碍交流电流过的作用，这种作用叫做容抗，以符号XC表示，单位为欧姆。
容抗在数值上等于2π与电容C，频率ƒ乘积的倒数，即：XC=1/（2πfC）阻抗交流电流过具有电阻、电感、电容的电路时，它们有阻碍交流电流过的作用，这种作用叫作阻抗，以字母Z表示，单位为欧姆Ω 。
阻抗在数值上等于电阻的平方与感抗减容抗之差的平方之和的平方根。
电感和电容的阻抗公式
电感和电容是电路中常见的两种元件，它们在电路中起着不同的作用。
电感是指电流通过导线时产生的磁场所储存的能量，而电容则是指两个导体之间储存的电荷所具有的能量。
在电路中，电感和电容的阻抗可以通过不同的公式来计算。
电感的阻抗公式为Z_L = jωL，其中Z_L表示电感的阻抗，j表示虚数单位，ω表示角频率，L表示电感的感值。
而电容的阻抗公式为Z_C = 1/(jωC)，其中Z_C表示电容的阻抗，C表示电容的容值。
电感和电容的阻抗是由频率决定的。
当频率较低时，电感的阻抗较大，而电容的阻抗较小；当频率较高时，电感的阻抗较小，而电容的阻抗较大。
这是因为电感对于频率较低的信号具有较大的阻抗，而电容对于频率较高的信号具有较大的阻抗。
电感和电容的阻抗公式告诉我们，在不同频率下，它们对电路中电流的阻碍程度是不同的。
通过对电感和电容的阻抗进行合理的选择和组合，我们可以实现对电路中电流的控制和调节。
总结一下，电感和电容的阻抗公式为Z_L = jωL和Z_C = 1/(jωC)，它们分别描述了电感和电容对电路中电流的阻碍程度。
在电路设计中，我们可以根据需要选择合适的电感和电容元件，以实现对电流的控制和调节。
电感和电容的阻抗公式为我们提供了理论基础，帮助我们更好地理解电路中的电感和电容的作用。
通过合理应用电感和电
容，我们可以设计出更加复杂和高效的电路系统，满足不同的应用需求。
电容电感并联阻抗计算公式：1、阻抗往往用复数形式来表示，Z=R+jX（单位为Ω）。
2、其中，实数部分R就是电阻3、虚数部分是由容抗、感抗组成，（电容C，单位为F。
容抗XC，单位为Ω。
）（电感L，单位为H。
感抗XL，单位为Ω。
）。
4、由于容抗与感抗在向量上是相反的两个量（电角度相差180度），所以我们有X=（XL-XC）。
5、容抗XC=1/ωC，感抗XL=ωL，其中：角频率ω=2*π*f，f为频率。
6、所以我们得到的复数阻抗有：Z=R+j（XL-XC），而他的模（标量）｜Z｜=（R^2+X^2）^0.5。
电阻并联电容，计算电阻：1（直流的话，阻值为电阻的值，因为电容为隔直通交流，当万用表接上回路时，开始对电容充电，些时值是不正确的，应等电容电充满后再读取数据。
2（交流的话，可能通过读算或是加入一个交流信号源来得出结果，对应的计算方式为电容的阻抗并联电阻的值。
电容的阻搞算法为计算方法。
Xc=1/（ω&TImes;C）=1/（2&TImes;π&TImes;f&TImes;C）；Xc--------电容容抗值；欧姆ω---------角频率π---------3.14；f---------频率，对工频是50HZ；C---------电容值法拉电容的阻抗主要跟容值与频率有关。
得到后与电阻进行并联算法及可，注意电容的单位是（法拉及f）那么：电容容抗为10欧姆和电阻阻抗为10欧姆并联后的阻抗为（1/Z）²=﹙1/R﹚²＋﹙1/X﹚²=﹙1/10﹚²＋﹙1/10﹚²=0.02 1/Z=√0.02=0.14142 Z=1/0.14142=7.07Ω。
电阻、电容、电感及其阻抗、容抗、感抗概念回顾(/yeqishi/article/details/5441820)[原创]作者不抬杠由于目前板卡中的固态电容被广泛的使用与普及，造成一些非专业网站和非专业人员常把电容和阻抗混淆在一起。
我们可以经常看到一些非专业网站的文章里谈到固态电容的阻抗或阻抗特性如何如何等，错误的认为“固态电容具有低阻抗特性”。
为使大家清楚的认识阻抗与电阻、电容、电感、感抗、容抗之间的关系，我来讲解一下这方面的专业知识。
电阻有阻碍电流通过的作用，这种阻碍作用叫作电阻，以字母R或r表示，单位为欧姆Ω。
电容表示被介质分隔的二个任何形状的导体，在单位电压作用下，容储电场能量（电荷）能力的一个参数，以字母C表示，单位为法拉F。
电容在数值上等于导体所具有的电量与两导体电位差（电压）之比值，既：C=Q/U式中：C--电容，Q--电荷，U--电压电荷以字母Q表示，单位为库仑。
一个电子的电荷是1.6×10ˉ19库仑。
电感自感与互感的统称。
自感---当闭合回路中的电流发生变化时，回路本身的磁通也发生变化，因此在回路中会产生感应电动势，这种现象称为自感现象，这种感应电动势叫做自感电动势。
以字母L表示，单位为亨H。
互感---当两只线圈互相靠近，其中一只线圈中电流发生变化时，则其与第二只线圈环链的磁通也发生变化，在第二只线圈中产生感应电动势。
这种现象叫做互感现象，简称互感。
以字母M表示，单位为亨H。
感抗交流电流过具有电感的电路时，电感有阻碍交流电流过的作用，这种作用叫做感抗，以符号XL表示，单位为欧姆Ω。
感抗在数值上等于电感L乘以频率ƒ的2π倍，即：XL=2πfL容抗交流电流过具有电容的电路时，电容有阻碍交流电流过的作用，这种作用叫做容抗，以符号XC表示，单位为欧姆。
容抗在数值上等于2π与电容C，频率ƒ乘积的倒数，即：XC=1/（2πfC）阻抗交流电流过具有电阻、电感、电容的电路时，它们有阻碍交流电流过的作用，这种作用叫作阻抗，以字母Z表示，单位为欧姆Ω 。
复阻抗的计算公式

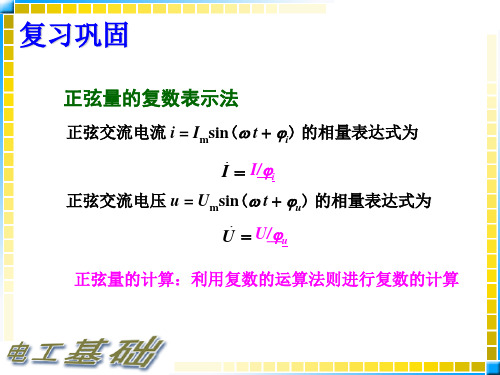

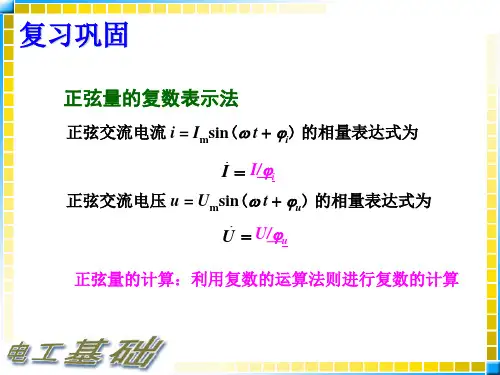

复阻抗等于关联参考方向下，端口电压相量和端口电流相量的比值，用符号Z表示，即
则
复阻抗还可以用极坐标形式表示
所以
以及
Ｚ称为Ｒ、Ｌ、Ｃ串联电路的复阻抗，实部R称为电路的等效电阻，
虚部称为电路的等效电抗，简称电抗，为复阻抗的模称为阻抗，φ为阻抗角；复阻抗Ｚ、阻抗和电抗Ｘ的单位都是Ω。
电阻元件、电感元件、电容元件的复阻抗分别为
由、R、X组成的与电压三角形相似的三角形叫做阻抗三角形。
由于ω、L、C参数的不同，电路对外会分别呈现出三种不同的性质。
1、呈感性：
当时，则，，电路呈感性，电路的电压超前电流，其相量图如图所示。
2、呈容性：
当时，则，，电路呈容性，电路的电压滞后电流，其相量图如所示。
3、呈阻性:
当时，则，，电路呈阻性，电路的电
压和电流同相，其相量图如图所示。
此时的状态也称为谐振。
例题
一个内阻R=12Ω、电感L=160mH的线圈，与的电容
串联后，接到电压的电源上，求电路中的电流瞬时值表达式。
解：线圈与电容串联后有。
电容、电感以及复阻抗电容器的实质就是两个靠的很近但相互绝缘的导电面，其基本作用是存储电荷（电能）。
如果电容器的电容量为C ，给它施加一个直流电压V ，则电容被充电，充入的电量为Q=CV ；当断开这个电压V 时，电容中的电荷Q 还将继续保存在电容中。
电感器实际上就是线圈，也具有储能作用。
如果电感器的电感量为L ，使其间通以电流I ，则线圈中就会产生磁链Ψ（磁通Φ与匝数N 的乘积，即Ψ=ΦN ，参见有关教科书），且：Ψ=LI 。
即电能转化成磁能的形式存储在电感中，当突然切断电流I 时，该能量将释放，产生很高的自感电动势ε，该自感电动势经常就是击穿电路中半导体元件的元凶。
但是，在电子电路中，电容和电感往往不是用作储存电能，而是作为交流电路中的“阻抗”元件，起到滤波、隔离直流（或交流）、调谐等作用。
分析含有电容、电感的交流电路，需要涉及复数或向量的计算，请读者参阅有关的教科书。
本书仅就与故障诊断直接相关的知识作必要的阐述。
(1) 电容的串联与并联将几个电容器（C1、C2……、Ci ）串联连接时，其等效电容C 、电量Q 、电压V 与各个电容上的电量Qi 、电压Vi 有如下关系：CiC C C 121111+⋯⋯++= Vi V V V +⋯⋯++=21Qi Q Q Q =⋯⋯===21结论：电容串联后总容量减少；耐压提高。
将几个电容（C1、C2……、Ci ）并联连接时，其等效电容C 、电量Q 、电压V 与各个电容上的电量Qi 、电压Vi 有如下关系：Ci C C C +⋯⋯++=21Vi V V V =⋯⋯===21Qi Q Q Q +⋯⋯++=21结论：通过电容的并联可以增大电容量。
(2) 复阻抗、容抗、感抗如果引入数学中复数的概念，就可以将电阻、电感、电容用相同的形式复阻抗来表示。
既：电阻仍然是实数R （复阻抗的实部），电容、电感用虚数表示，分别为：cj jXc ω1=； L j jX L ω-=- 其中：ω=2πf 是交流信号的角频率，Xc 、X L 分别称为容抗和感抗，可见容抗和感抗的大小与电路中信号的频率有关，因此分析起来比纯电阻的电路要复杂。
交流电路中的阻抗概念交流电路是在日常生活和工业中广泛应用的一种电路类型。
在交流电路中，电流和电压的幅值和方向都会随着时间的推移而变化。
而在这样的电路中，一个重要的概念是阻抗。
1. 什么是阻抗在直流电路中，电流和电压之间的关系由电阻决定。
然而，在交流电路中，电流和电压之间的关系受到电阻、电感和电容的影响。
阻抗是一个综合考虑了这些元件影响的概念。
2. 阻抗的表示方式阻抗通常用符号Z来表示。
它是一个复数，包括一个实部和一个虚部。
实部代表了电阻的作用，而虚部代表了电感和电容的作用。
3. 电阻的阻抗电阻是交流电路中最基本的元件。
它的阻抗只包含实部，即阻抗的虚部为零。
阻抗的大小与电阻的阻值成正比。
4. 电感的阻抗电感是交流电路中另一个常见的元件。
它的阻抗与频率成正比，即阻抗的大小随着频率的增加而增加。
电感的阻抗的虚部为正值，表示电感在电路中储存能量的特性。
5. 电容的阻抗电容是交流电路中的第三种常见元件。
它的阻抗与频率成反比，即阻抗的大小随着频率的增加而减小。
电容的阻抗的虚部为负值，表示电容器在电路中释放能量的特性。
6. 阻抗的计算在交流电路中，可以使用欧姆定律来计算阻抗。
根据欧姆定律，阻抗等于电压除以电流。
然而，在交流电路中，电压和电流是复数，因此计算阻抗时需要使用复数形式的欧姆定律。
7. 阻抗的相位阻抗还具有一个重要的特性，即相位。
相位表示阻抗和电压之间的相对位置关系。
在复数形式中，相位由阻抗的虚部决定。
相位可以用角度或弧度来表示，通常在电工工程中使用角度。
总结：在交流电路中，阻抗是一个重要的概念，它综合考虑了电阻、电感和电容对电路的影响。
阻抗用符号Z表示，是一个复数，包括实部和虚部。
电阻的阻抗只有实部，而电感和电容的阻抗则有虚部。
阻抗的大小和相位决定了交流电路中电流和电压的关系。
了解阻抗的概念和计算方法对于理解和分析交流电路至关重要。
阻抗[编辑]维基百科，自由的百科全书相量图能够展示复阻抗。
阻抗（electrical impedance）是电路中电阻、电感、电容对交流电的阻碍作用的统称。
阻抗衡量流动于电路的交流电所遇到的阻碍。
阻抗将电阻的概念加以延伸至交流电路领域，不仅描述电压与电流的相对振幅，也描述其相对相位。
当通过电路的电流是直流电时，电阻与阻抗相等，电阻可以视为相位为零的阻抗。
阻抗通常以符号标记。
阻抗是复数，可以以相量或来表示；其中，是阻抗的大小，是阻抗的相位。
这种表式法称为“相量表示法”。
具体而言，阻抗定义为电压与电流的频域比率[1]。
阻抗的大小是电压振幅与电流振幅的绝对值比率，阻抗的相位是电压与电流的相位差。
采用国际单位制，阻抗的单位是欧姆（Ω），与电阻的单位相同。
阻抗的倒数是导纳，即电流与电压的频域比率。
导纳的单位是西门子 (单位)（旧单位是姆欧）。
英文术语“impedance”是由物理学者奥利弗·赫维赛德于1886年发表论文《电工》给出[2][3]。
于1893年，电机工程师亚瑟·肯乃利（Arthur Kennelly）最先以复数表示阻抗[4]。
复阻抗[编辑]阻抗是复数，可以与术语“复阻抗”替换使用。
阻抗通常以相量来表示，这种表示法称为“相量表示法”。
相量有三种等价形式：1.直角形式：、2.极形式：、3.指数形式：；其中，电阻是阻抗的实部，电抗是阻抗的虚部，是阻抗的大小，是虚数单位，是阻抗的相位。
从直角形式转换到指数形式可以使用方程、。
从指数形式转换到直角形式可以使用方程、。
极形式适用于实际工程标示，而直角形式比较适用于几个阻抗相加或相减的案例，指数形式则比较适用于几个阻抗相乘或相除的案例。
在作电路分析时，例如在计算两个阻抗并联的总阻抗时，可能会需要作几次形式转换。
这种形式转换必需要依照复数转换定则。
欧姆定律[编辑]连接于电路的交流电源会给出电压于负载的两端，并且驱动电流于电路。
主条目：欧姆定律借着欧姆定律，可以了解阻抗的内涵[5]：。
串抗率感抗容抗
串抗率、感抗和容抗是电路中的三种不同类型的电抗（复阻抗）。
1.串抗率（串联电抗）：串抗率是指电路中元件（如电感或电容）
的复阻抗按照串联连接的方式计算得出的阻抗。
在串联连接中，电感和电容以线性方式相连，其复阻抗的总和即为串抗率。
串
抗率通常表示为"Zs"。
2.感抗：感抗通常是指电感的复阻抗，它是由电感器件引起的电
阻和电抗的组合。
电感器件对交流电的阻碍作用表现为感抗，
它的单位是欧姆（Ω）。
感抗是一个复数，通常表示为"jL"，其
中"j" 是虚数单位，而"L" 表示电感值。
3.容抗：容抗通常是指电容的复阻抗，它是由电容器件引起的电
阻和电抗的组合。
电容器对交流电的导通作用表现为容抗，它
的单位也是欧姆（Ω）。
容抗也是一个复数，通常表示为"-jC"，
其中"j" 是虚数单位，而"C" 表示电容值。
电路中的感抗和容抗是相互竞争的元素，它们可以在电路中引入相位差，导致电流和电压之间的相位差。
串抗率则是感抗和容抗的组合，可以用于分析电路中的复杂阻抗特性。
这些概念在交流电路分析和设计中非常重要，尤其在交流电路中考虑频率响应和相位关系时。
电容、电感以及复阻抗电容器的实质就是两个靠的很近但相互绝缘的导电面，其基本作用是存储电荷（电能）。
如果电容器的电容量为C ，给它施加一个直流电压V ，则电容被充电，充入的电量为Q=CV ；当断开这个电压V 时，电容中的电荷Q 还将继续保存在电容中。
电感器实际上就是线圈，也具有储能作用。
如果电感器的电感量为L ，使其间通以电流I ，则线圈中就会产生磁链Ψ（磁通Φ与匝数N 的乘积，即Ψ=ΦN ，参见有关教科书），且：Ψ=LI 。
即电能转化成磁能的形式存储在电感中，当突然切断电流I 时，该能量将释放，产生很高的自感电动势ε，该自感电动势经常就是击穿电路中半导体元件的元凶。
但是，在电子电路中，电容和电感往往不是用作储存电能，而是作为交流电路中的“阻抗”元件，起到滤波、隔离直流（或交流）、调谐等作用。
分析含有电容、电感的交流电路，需要涉及复数或向量的计算，请读者参阅有关的教科书。
本书仅就与故障诊断直接相关的知识作必要的阐述。
(1) 电容的串联与并联将几个电容器（C1、C2……、Ci ）串联连接时，其等效电容C 、电量Q 、电压V 与各个电容上的电量Qi 、电压Vi 有如下关系：CiC C C 121111+⋯⋯++= Vi V V V +⋯⋯++=21Qi Q Q Q =⋯⋯===21结论：电容串联后总容量减少；耐压提高。
将几个电容（C1、C2……、Ci ）并联连接时，其等效电容C 、电量Q 、电压V 与各个电容上的电量Qi 、电压Vi 有如下关系：Ci C C C +⋯⋯++=21Vi V V V =⋯⋯===21Qi Q Q Q +⋯⋯++=21结论：通过电容的并联可以增大电容量。
(2) 复阻抗、容抗、感抗如果引入数学中复数的概念，就可以将电阻、电感、电容用相同的形式复阻抗来表示。
既：电阻仍然是实数R （复阻抗的实部），电容、电感用虚数表示，分别为：cj jXc ω1=； L j jX L ω-=- 其中：ω=2πf 是交流信号的角频率，Xc 、X L 分别称为容抗和感抗，可见容抗和感抗的大小与电路中信号的频率有关，因此分析起来比纯电阻的电路要复杂。
电容、电感以及复阻抗
电容器的实质就是两个靠的很近但相互绝缘的导电面，其基本作用是存储电荷（电能）。
如果电容器的电容量为C ，给它施加一个直流电压V ，则电容被充电，充入的电量为Q=CV ；当断开这个电压V 时，电容中的电荷Q 还将继续保存在电容中。
电感器实际上就是线圈，也具有储能作用。
如果电感器的电感量为L ，使其间通以电流I ，则线圈中就会产生磁链Ψ（磁通Φ与匝数N 的乘积，即Ψ=ΦN ，参见有关教科书），且：Ψ=LI 。
即电能转化成磁能的形式存储在电感中，当突然切断电流I 时，该能量将释放，产生很高的自感电动势ε，该自感电动势经常就是击穿电路中半导体元件的元凶。
但是，在电子电路中，电容和电感往往不是用作储存电能，而是作为交流电路中的“阻抗”元件，起到滤波、隔离直流（或交流）、调谐等作用。
分析含有电容、电感的交流电路，需要涉及复数或向量的计算，请读者参阅有关的教科书。
本书仅就与故障诊断直接相关的知识作必要的阐述。
(1) 电容的串联与并联
将几个电容器（C1、C2……、Ci ）串联连接时，其等效电容C 、电量Q 、电压V 与各个电容上的电量Qi 、电压Vi 有如下关系：
Ci
C C C 121111+⋯⋯++= Vi V V V +⋯⋯++=21
Qi Q Q Q =⋯⋯===21
结论：电容串联后总容量减少；耐压提高。
将几个电容（C1、C2……、Ci ）并联连接时，其等效电容C 、电量Q 、电压V 与各个电容上的电量Qi 、电压Vi 有如下关系：
Ci C C C +⋯⋯++=21
Vi V V V =⋯⋯===21
Qi Q Q Q +⋯⋯++=21
结论：通过电容的并联可以增大电容量。
(2) 复阻抗、容抗、感抗
如果引入数学中复数的概念，就可以将电阻、电感、电容用相同的形式复阻抗来表示。
既：电阻仍然是实数R （复阻抗的实部），电容、电感用虚数表示，分别为：
c
j jXc ω1=； L j jX L ω-=- 其中：ω=2πf 是交流信号的角频率，Xc 、X L 分别称为容抗和感抗，可见容抗和感抗
的大小与电路中信号的频率有关，因此分析起来比纯电阻的电路要复杂。
(3) RLC 串联电路及谐振
有了复阻抗的概念，就可以分析由电阻、电容、电感组成的复合电路了，以RLC 串联电路（由电阻R 、电感L 、电容C 相串联组成的电路）为例，电路的总阻抗为：
ϕj R Xc
X jarctg L L e Z e Xc X R Xc X j R Z L =-+=-+=-22)()(
由上式可以看出，当Xc=X L 时，Z=R ，此时电路的阻抗值最小，且呈现为纯电阻特性，此时电路为谐振状态。
由Xc=X L ，可以得出与电路参数相对应的谐振频率fo 。
∵
L C ωω=1；∴LC fo f π21==。
