电测机四线资料

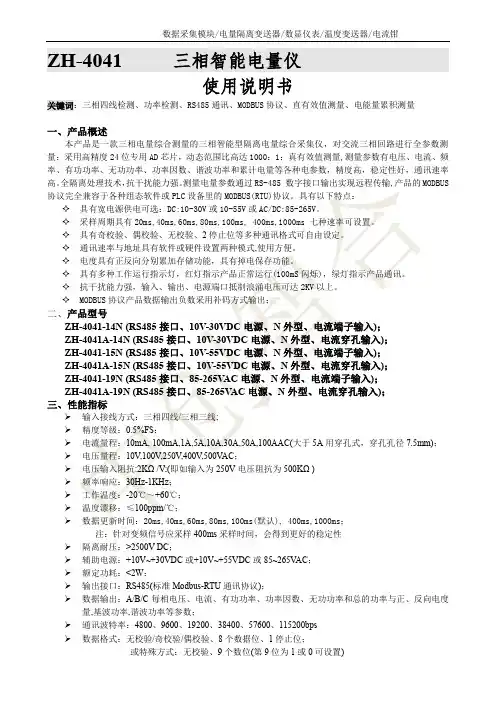

ZH-4041 三相智能电量仪使用说明书关键词：三相四线检测、功率检测、RS485通讯、MODBUS协议、直有效值测量、电能量累积测量一、产品概述本产品是一款三相电量综合测量的三相智能型隔离电量综合采集仪，对交流三相回路进行全参数测量；采用高精度24位专用AD芯片，动态范围比高达1000：1；真有效值测量,测量参数有电压、电流、频率、有功功率、无功功率、功率因数、谐波功率和累计电量等各种电参数，精度高，稳定性好，通讯速率高。

全隔离处理技术，抗干扰能力强。

测量电量参数通过RS-485 数字接口输出实现远程传输,产品的MODBUS 协议完全兼容于各种组态软件或PLC设备里的MODBUS(RTU)协议。

具有以下特点：✧具有宽电源供电可选：DC:10-30V或10-55V或AC/DC:85-265V。

✧采样周期具有20ms,40ms,60ms,80ms,100ms, 400ms,1000ms 七种速率可设置。

✧具有奇校验、偶校验、无校验、2停止位等多种通讯格式可自由设定。

✧通讯速率与地址具有软件或硬件设置两种模式,使用方便。

✧电度具有正反向分别累加存储功能，具有掉电保存功能。

✧具有多种工作运行指示灯，红灯指示产品正常运行(100mS闪烁)，绿灯指示产品通讯。

✧抗干扰能力强，输入、输出、电源端口抵制浪涌电压可达2KV以上。

✧MODBUS协议产品数据输出负数采用补码方式输出；二、产品型号ZH-4041-14N (RS485接口、10V-30VDC电源、N外型、电流端子输入)；ZH-4041A-14N (RS485接口、10V-30VDC电源、N外型、电流穿孔输入)；ZH-4041-15N (RS485接口、10V-55VDC电源、N外型、电流端子输入)；ZH-4041A-15N (RS485接口、10V-55VDC电源、N外型、电流穿孔输入)；ZH-4041-19N (RS485接口、85-265V AC电源、N外型、电流端子输入)；ZH-4041A-19N (RS485接口、85-265V AC电源、N外型、电流穿孔输入)；三、性能指标输入接线方式：三相四线/三相三线;精度等级：0.5%FS；电流量程：10mA, 100mA,1A,5A,10A,30A,50A,100AAC(大于5A用穿孔式，穿孔孔径7.5mm)；电压量程：10V,100V,250V,400V,500V AC；电压输入阻抗:2KΩ/V;(即如输入为250V电压阻抗为500KΩ)频率响应：30Hz-1KHz；工作温度：-20℃～+60℃；温度漂移：≤100ppm/℃；20ms,40ms,60ms,80ms,100ms(默认), 400ms,1000ms；注：针对变频信号应采样400ms采样时间，会得到更好的稳定性隔离耐压：>2500V DC；辅助电源：+10V~+30VDC或+10V~+55VDC或85~265V AC；额定功耗：<2W；输出接口：RS485(标准Modbus-RTU通讯协议)；数据输出：A/B/C每相电压、电流、有功功率、功率因数、无功功率和总的功率与正、反向电度量,基波功率,谐波功率等参数；通讯波特率：4800、9600、19200、38400、57600、115200bps数据格式：无校验/奇校验/偶校验、8个数据位、1停止位；或特殊方式：无校验、9个数位(第9位为1或0可设置)注:本产品出厂默认参数为:地址1号,波特率9600,无校验,8个数据位，1个停止位; 四、产品外形结构图与引脚定义、电流端子输入外观图（导轨安装） 图4.2、电流穿孔输入外观图（孔径7.5mm ）图5.2、接线示例图说明：如与三相电量仪接线图不一致，请以产品外观上的接线图为准！(1) 电压输入：输入电压不要高于产品的额定输入电压（500V），否则应考虑使用PT，为了便于维护，建议使用接线排。

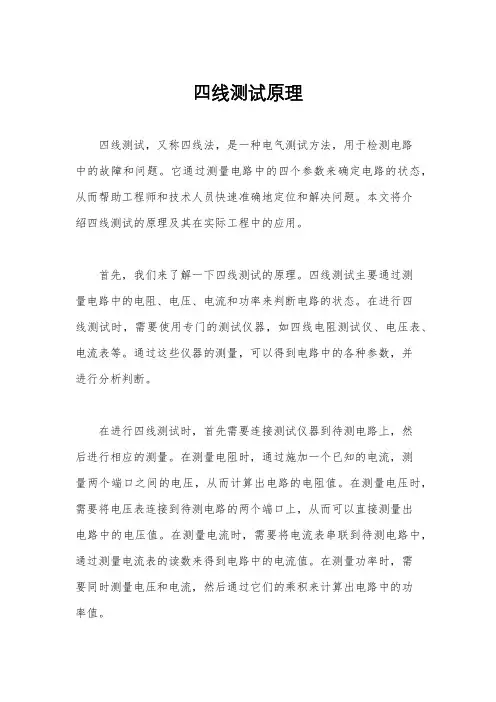

四线测试原理四线测试，又称四线法，是一种电气测试方法，用于检测电路中的故障和问题。

它通过测量电路中的四个参数来确定电路的状态，从而帮助工程师和技术人员快速准确地定位和解决问题。

本文将介绍四线测试的原理及其在实际工程中的应用。

首先，我们来了解一下四线测试的原理。

四线测试主要通过测量电路中的电阻、电压、电流和功率来判断电路的状态。

在进行四线测试时，需要使用专门的测试仪器，如四线电阻测试仪、电压表、电流表等。

通过这些仪器的测量，可以得到电路中的各种参数，并进行分析判断。

在进行四线测试时，首先需要连接测试仪器到待测电路上，然后进行相应的测量。

在测量电阻时，通过施加一个已知的电流，测量两个端口之间的电压，从而计算出电路的电阻值。

在测量电压时，需要将电压表连接到待测电路的两个端口上，从而可以直接测量出电路中的电压值。

在测量电流时，需要将电流表串联到待测电路中，通过测量电流表的读数来得到电路中的电流值。

在测量功率时，需要同时测量电压和电流，然后通过它们的乘积来计算出电路中的功率值。

四线测试的原理就是通过这些测量得到的参数来判断电路的状态。

例如，当电路中存在故障时，可能会导致电阻值异常，电压值不稳定，电流值异常偏高或偏低，功率值异常等。

通过对这些参数的分析，可以帮助工程师快速准确地定位和解决问题。

四线测试在实际工程中有着广泛的应用。

它可以用于各种类型的电路和设备的测试，如电力系统、电子设备、通信设备等。

在电力系统中，四线测试可以用于检测输电线路、变压器、发电机等的状态，帮助电力工程师及时发现和解决问题，确保电力系统的安全稳定运行。

在电子设备和通信设备中，四线测试可以用于检测电路板、电源系统、通信线路等的状态，帮助技术人员及时维护和维修设备，保障设备的正常运行。

总之，四线测试作为一种电气测试方法，通过测量电路中的电阻、电压、电流和功率来判断电路的状态，具有快速准确的优势，广泛应用于电力系统、电子设备、通信设备等领域。

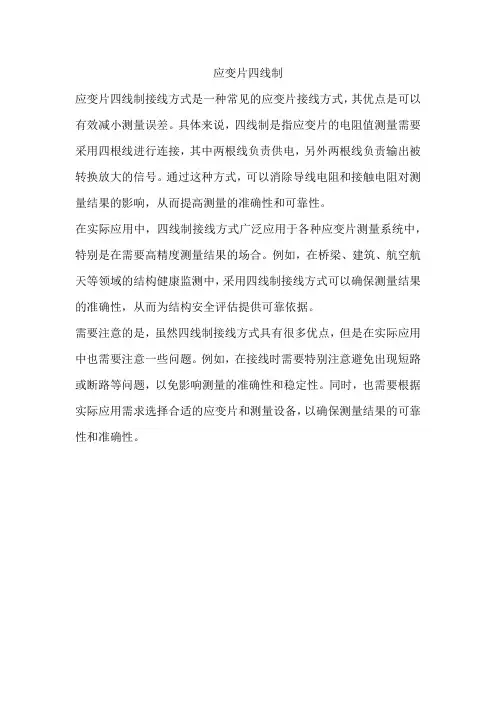

应变片四线制
应变片四线制接线方式是一种常见的应变片接线方式，其优点是可以有效减小测量误差。

具体来说，四线制是指应变片的电阻值测量需要采用四根线进行连接，其中两根线负责供电，另外两根线负责输出被转换放大的信号。

通过这种方式，可以消除导线电阻和接触电阻对测量结果的影响，从而提高测量的准确性和可靠性。

在实际应用中，四线制接线方式广泛应用于各种应变片测量系统中，特别是在需要高精度测量结果的场合。

例如，在桥梁、建筑、航空航天等领域的结构健康监测中，采用四线制接线方式可以确保测量结果的准确性，从而为结构安全评估提供可靠依据。

需要注意的是，虽然四线制接线方式具有很多优点，但是在实际应用中也需要注意一些问题。

例如，在接线时需要特别注意避免出现短路或断路等问题，以免影响测量的准确性和稳定性。

同时，也需要根据实际应用需求选择合适的应变片和测量设备，以确保测量结果的可靠性和准确性。

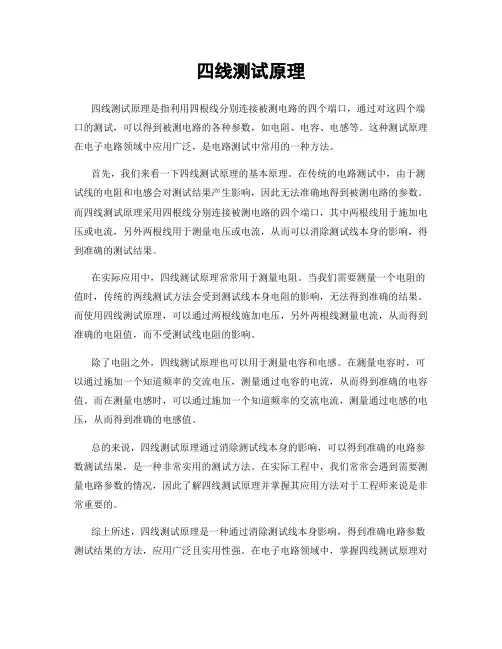

四线测试原理四线测试原理是指利用四根线分别连接被测电路的四个端口，通过对这四个端口的测试，可以得到被测电路的各种参数，如电阻、电容、电感等。

这种测试原理在电子电路领域中应用广泛，是电路测试中常用的一种方法。

首先，我们来看一下四线测试原理的基本原理。

在传统的电路测试中，由于测试线的电阻和电感会对测试结果产生影响，因此无法准确地得到被测电路的参数。

而四线测试原理采用四根线分别连接被测电路的四个端口，其中两根线用于施加电压或电流，另外两根线用于测量电压或电流，从而可以消除测试线本身的影响，得到准确的测试结果。

在实际应用中，四线测试原理常常用于测量电阻。

当我们需要测量一个电阻的值时，传统的两线测试方法会受到测试线本身电阻的影响，无法得到准确的结果。

而使用四线测试原理，可以通过两根线施加电压，另外两根线测量电流，从而得到准确的电阻值，而不受测试线电阻的影响。

除了电阻之外，四线测试原理也可以用于测量电容和电感。

在测量电容时，可以通过施加一个知道频率的交流电压，测量通过电容的电流，从而得到准确的电容值。

而在测量电感时，可以通过施加一个知道频率的交流电流，测量通过电感的电压，从而得到准确的电感值。

总的来说，四线测试原理通过消除测试线本身的影响，可以得到准确的电路参数测试结果，是一种非常实用的测试方法。

在实际工程中，我们常常会遇到需要测量电路参数的情况，因此了解四线测试原理并掌握其应用方法对于工程师来说是非常重要的。

综上所述，四线测试原理是一种通过消除测试线本身影响，得到准确电路参数测试结果的方法，应用广泛且实用性强。

在电子电路领域中，掌握四线测试原理对于工程师来说是非常重要的，可以帮助他们准确地测量电路参数，提高工作效率，确保电路设计和测试的准确性。

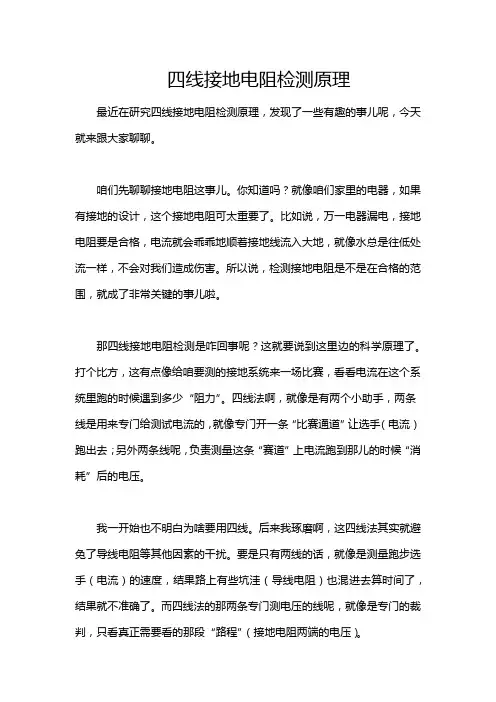

四线接地电阻检测原理最近在研究四线接地电阻检测原理，发现了一些有趣的事儿呢，今天就来跟大家聊聊。

咱们先聊聊接地电阻这事儿。

你知道吗？就像咱们家里的电器，如果有接地的设计，这个接地电阻可太重要了。

比如说，万一电器漏电，接地电阻要是合格，电流就会乖乖地顺着接地线流入大地，就像水总是往低处流一样，不会对我们造成伤害。

所以说，检测接地电阻是不是在合格的范围，就成了非常关键的事儿啦。

那四线接地电阻检测是咋回事呢？这就要说到这里边的科学原理了。

打个比方，这有点像给咱要测的接地系统来一场比赛，看看电流在这个系统里跑的时候遇到多少“阻力”。

四线法啊，就像是有两个小助手，两条线是用来专门给测试电流的，就像专门开一条“比赛通道”让选手（电流）跑出去；另外两条线呢，负责测量这条“赛道”上电流跑到那儿的时候“消耗”后的电压。

我一开始也不明白为啥要用四线。

后来我琢磨啊，这四线法其实就避免了导线电阻等其他因素的干扰。

要是只有两线的话，就像是测量跑步选手（电流）的速度，结果路上有些坑洼（导线电阻）也混进去算时间了，结果就不准确了。

而四线法的那两条专门测电压的线呢，就像是专门的裁判，只看真正需要看的那段“路程”（接地电阻两端的电压）。

说到这里，你可能会问，这个在实际生活中有啥意义呢？例子可太多了。

像一些大型的工厂车间啊，里面全是大型的电气设备，这些设备的接地电阻必须要检测准确啊。

如果接地电阻过大，一旦设备漏电或者产生静电，很容易引发大事故的。

比如说有一个存放易燃易爆材料的仓库，如果接地电阻检测不准，当雷电天气来的时候，静电无法快速通过接地系统导入大地，可能就引发爆炸了。

不过呢，我也知道我对这个原理的理解可能还有一些局限性。

就像刚接触一个神秘的宝藏，我只发现了一部分。

我想啊，如果继续深入研究这个四线接地电阻检测原理，说不定还能找到更多关于设备安全方面的奥秘呢。

也希望大家能跟我一起讨论下这个事儿，你有没有一些别的想法或者遇到过相关的问题呀 在实际的检测过程中，也要注意检测仪器要校准好，测量的时候周围的环境（比如湿度、土壤的成分等对电阻有影响的因素）也要考虑进去哦。

开尔文四线测试方法嘿，咱今儿就来聊聊开尔文四线测试方法。

这玩意儿啊，就像是一把神奇的钥匙，能打开测量精准世界的大门呢！你想想看，咱平时测量个啥东西，不就希望数据准得不能再准嘛。

开尔文四线测试方法就是专门为此而生的呀！它可不像那些马马虎虎的方法，随随便便给你个大概的数据就算了。

它是通过四条线来工作的哦，这四条线就像四个小伙伴，齐心协力把测量工作完成得漂漂亮亮的。

一条线负责电流，一条线负责电压，还有两条线呢，就像两个小卫士，守护着数据的准确性。

这就好比你要去一个很远的地方，有四条不同的路可以走。

开尔文四线测试方法就是精心挑选了最合适的那四条路，让你能稳稳当当地到达目的地，拿到最准确的结果。

那它到底是怎么工作的呢？简单来说，就是巧妙地利用电流和电压的关系，把电阻啊、电阻率啊这些重要的参数给测出来。

这可不是随随便便就能做到的哦，得需要特别的技巧和细心呢！比如说，在测量的时候，要是不小心把线接错了，那可就全乱套啦，就像你本来要去北京，结果却走到了上海，那可不行呀！所以得特别小心谨慎才行。

而且啊，开尔文四线测试方法在很多领域都大显身手呢！电子行业、材料研究，哪儿都有它的身影。

它就像一个默默无闻的英雄，在背后为各种高科技产品的研发和生产保驾护航。

你说，要是没有它，那些精细的电子元件能做得那么好吗？那些高质量的材料能被准确地研究出来吗？肯定不行啊！所以啊，可别小看了这开尔文四线测试方法。

它虽然看起来不起眼，但作用可大着呢！它就像我们生活中的那些默默付出的人，也许平时不太起眼，但关键时刻总能发挥巨大的作用。

咱再想想，要是没有这种精准的测试方法，那很多科学研究不就没法进行了吗？很多新产品的开发不就会遇到困难了吗？这可不是开玩笑的呀！总之呢，开尔文四线测试方法真的是非常非常重要的一种方法。

咱得好好了解它、掌握它，让它为我们的生活和工作带来更多的便利和进步。

你说是不是呢？。

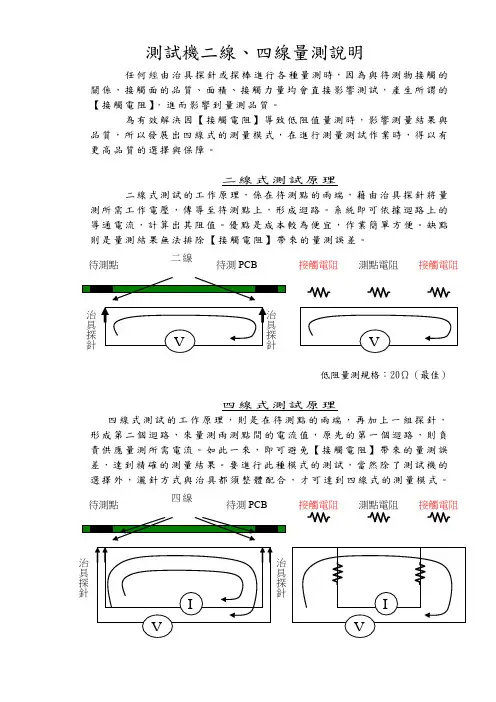

測試機二線、四線量測說明任何經由治具探針或探棒進行各種量測時，因為與待測物接觸的關係，接觸面的品質、面積、接觸力量均會直接影響測試，產生所謂的【接觸電阻】，進而影響到量測品質。

為有效解決因【接觸電阻】導致低阻值量測時，影響測量結果與品質，所以發展出四線式的測量模式，在進行測量測試作業時，得以有更高品質的選擇與保障。

二線式測試原理二線式測試的工作原理，係在待測點的兩端，藉由治具探針將量測所需工作電壓，傳導至待測點上，形成迴路。

系統即可依據迴路上的導通電流，計算出其阻值。

優點是成本較為便宜，作業簡單方便。

缺點則是量測結果無法排除【接觸電阻】帶來的量測誤差。

低阻量測規格：20Ω（最佳）四線式測試原理四線式測試的工作原理，則是在待測點的兩端，再加上一組探針，形成第二個迴路，來量測兩測點間的電流值，原先的第一個迴路，則負責供應量測所需電流。

如此一來，即可避免【接觸電阻】帶來的量測誤差，達到精確的測量結果。

要進行此種模式的測試，當然除了測試機的選擇外，灑針方式與治具都須整體配合，才可達到四線式的測量模式。

接觸電阻接觸電阻測點電阻接觸電阻接觸電阻測點電阻二線治具探針四線治具探針治具探針待測PCB待測點待測PCB待測點T2 R2 R R3 T3T1 T4R2 R4RT1—T2＝R1＋R2RT1—T3＝R1＋R＋R3RT3—T4＝R3＋R4RT2—T4＝R2＋R＋R4∴R＝（RT1—T3＋RT2—T4 ）－（ RT1—T2+RT3—T4 ）／2 四線式測試的限制条件同一網路需可找到四個測點---最理想的狀況是同一端點可設兩根針量測值範圍---第二種理想的狀況量測值範圍---第三種理想的狀況量測值範圍若不屬上述三種理想狀況，則無法使用四線式測試。

１．导通抵抗值测定印刷电路板的导通抵抗R ，是通过测定 在DUT （D evice U nder T est 检查对象物，此时为印刷电路板）的net 上输入试验电流I 所引起的下降电流V ，除以电流值来计算（R=V/I 、根据欧姆法则）。

导通抵抗测定的种类有4线2端子测定法和4线4端子测定法两种，EMMA 测试机可对应此两种方法。

１－１ 4线2端子测定4线2端子测定法，进行抵抗测定不会受导线或探针的导通抵抗的影响。

上图用电气图表示，请参照下图。

由于电压计V 的输入抵抗大，从定电流源输出的电流I 基本上不通过电压计，而是全部流入被测线路板。

因此，电压计定電流源電圧計 DUTVI電圧降下Vリードの導通抵抗DUT４線２端子測定法電圧計 定電流源测出来的下降电压V 变成如虚线箭头所示位置值，由于不受定电流源和探针之间导通抵抗的影响，因此可以相对高精度地测定抵抗值。

但是，由于探针和DUT 之间存在接触抵抗，抵抗值变小时，忽略接触抵抗部分需要做一些补正。

１－２ ４線４端子測定4线2端子测定法测试抵抗值相对较大的DUT 时精确度较高，但是DUT 抵抗值相对较小时，则无法忽略探针和DUT 之间的接触抵抗，无法充分补正，精确度则会下降（如下图）。

针对这一点，可以使用4线4端子测定法。

4线4端子测定法，正如下图所示，接触抵抗的影响消失，可进行误差极小的抵抗测定。

4线4端子测定法是把一根探针头部进行超细微加工，通过分割定电流源的输入输出端子（Source or Force ）和电压计的输入端子（Sense ），使用ケルビン探针来实现。

Vプローブの接触抵抗リードの導通抵抗Vプローブの接触抵抗リードの導通抵抗電圧計 定電流源I電圧計 定電流源I電圧降下V電圧降下V２．絶縁抵抗測定在导通抵抗测定中，被测定抵抗值很小时，可高精度测定。

但是抵抗值大（接近或超过电压计的入力抵抗）时，使用此方法，则无法忽略电压计里的流入电流，无法准确测定。

ZY480四线接地电阻测试仪要紧技术特点
ZY480四线接地电阻测试仪是结合新的防雷接地电阻检测标准，专为现场测量接地电阻、土壤电阻率、接地电压、交流电压而精心设计制造的，测试电流达20mA，采纳数字及微处置技术，周密4线法、3线法和简易2线法测量接地电阻，导入FFT(快速傅立叶变换)技术、AFC(自动频率操纵)技术，自动识别干扰并选择测量频率，使干扰的阻碍最小化，提供加倍准确的接地电阻值。

具有独特的抗干扰能力和环境适应能力，重复测试一致性好，确保常年测量的高精度、高稳固性和高靠得住性。

其普遍应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电压测量。

ZY480接地电阻·土壤电阻率测试仪又名周密接地电阻测试仪、四线接地电阻测试仪、二三四线接地电阻测试仪、土壤电阻率测试仪，由主机、数据软件、测试线、辅助接地棒、通信线等组成。

主机专用工具箱式设计，用聚丙烯塑胶作为原料，添加新型复合填充料一次注塑成形，密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越，其箱体能经受约200kg的压力，确保各类环境测试的高精度、高稳固性和高靠得住性。

主机超大LCD 显示，具有背光，棒图指示，一目了然。

同时能存储2000组数据，通过数据软件能够实现历史数据读取、查阅、保留、报表、打印等功能。

ZY480四线接地电阻测试仪
尊重的客户：
感激您关注咱们的产品，本公司除有此产品介绍之外，还有,,,，，，，等等的介绍，您假设是对咱们的产品有爱好，咨询。

谢谢!。

Manual del usuario Telurómetro de 4 hilos Modelo GRT300IntroducciónAgradecemos su compra del telurómetro de 4 hilos de Extech. El probador de tierra Modelo GRT300 se ha diseñado y probado conforme a las especificaciones de seguridad de la Publicación IEC 348, para los Aparatos de Medición Electrónica EN 61010-1, EN 61326-1, EN 61557-1, EN 61557-5 y otras normas de seguridad. El uso y cuidado adecuado de este medidor le proveerá muchos años de servicio confiable.Notas de seguridad•Lea cuidadosamente la siguiente información de seguridad antes de operar o dar servicio al medidor.•Use el medidor sólo como se especifica en este manual. De otra manera, la protección suministrada por el medidor puede ser afectada.•Condiciones ambientales nominales :Uso interior y exterior.Instalación Categoría IV 300V.Grado de contaminación 2.Altitud hasta 2000m.Humedad relativa 80% máx.Temperatura ambiente 0-40°C.Observe la simbología eléctrica internacional enlistada a continuación:El detector está completamente protegido con doble aislante o aislamiento reforzado.¡Advertencia! Riesgo de choque eléctrico.¡Precaución! Consulte este manual antes de usar el detector.Terminal de (masa) tierra.El equipo cumple las directivas vigentes de la Unión Europea.ADVERTENCIAPara evitar choque eléctrico, no toque las terminales durante las pruebasNunca aplique voltaje mayor a 300V a través de las terminales P1 y P2.Características•Controlado por microprocesador con características de seguridad avanzadas •Pantalla LCD de dos líneas• Escalaautomática•Pruebas de resistencia de tierra con cuatro escalas: 0-2Ω/0-20Ω/0-200Ω/0-2kΩ•Escala de medición de voltaje de tierra de 0-300VCA•Prueba automática para punta C.•Prueba automática para punta P.•Prueba de 2 hilos•Prueba de 3 hilos•Prueba de 4 hilos• Apagadoautomático•Retención de datos•Norma de seguridad: EN 61010-1 CATIV 300V, EN 61326-1Descripción del medidor1. TerminalC12. TerminalP1(Conexión de cable de prueba verde) 3. TerminalP24. TerminalC2(Conexión de cable de prueba rojo)5. Pantalla6. RcLED7. RpLED8. Botón 2 hilos9. Botón 3 hilos10. Botón 4 hilos11. Botón VCA12. Botón de encendido13. Botón PRUEBA/PARO 5 6 7OperaciónPrueba de voltaje de batería1. Presione de nuevo el botón "ON/OFF", si en pantalla aparece "Batería débil", reemplace lasbaterías.Medición de voltaje de tierra1. Conecte los cables de prueba como se indica enseguida.(1) Electrodo de tierra (varilla) a prueba (2) Punta de prueba2. Presione el botón "ON/OFF" y espere para “Seleccionar Función” en la pantalla.3. Presione el botón "ACV" y luego el botón "TEST/STOP".4. El voltaje de tierra se presenta en pantalla.Nota: Cuando el voltaje de tierra es mayor a 10V, pueden ocurrir errores en la medición deresistencia de tierra. Asegure que el valor indicado es menor a 10V.Medición de resistencia de tierraNota: El resultado medido puede ser influenciado por acoplamiento inductivo o capacitivo si los cables de prueba están torcidos o adyacentes uno al otro. Al conectar las sondas, mantenga separados los cables.ConfiguraciónInserte la punta de Potencial y la punta de Corriente (si se requiere) tan profundo como sea posible en el suelo. La distancia entre puntas debe ser entre 5 a 10 metros (16 a 32 pies)123 (1) Electrodo de tierra (varilla) a prueba (2) punta de Potencial (3) punta de Corriente123 (1) Electrodo de tierra (varilla) a prueba (2) punta de Potencial (3) punta de Corriente12 (1) Electrodo de tierra (varilla) a prueba (2) punta de PotencialPruebas1. Conecte los cables de prueba para pruebas de 2, 3 ó 4 terminales.2. Presione el botón ON/OFF y espere que abra la pantalla "Seleccionar Función"3. Presione el botón de la configuración "2P", "3P" ó "4P".4. Presione el botón "TEST/STOP" para comenzar la prueba.5. El medidor pitará durante la prueba (aproximadamente 10) y luego la lectura aparece en lalínea inferior de la pantalla.Notas:Indicadores LED "Rc" y "Rp":Rc: Sin salida de Corriente de prueba. Verifique las conexiones.Rp: Si Rp está activo y la pantalla indica "> 2 kΩ", la resistencia de tierra es mayor a 2000Ω.Si, en modo "4P", la pantalla indica "Vp Error", ponga en corto C1 (negro) y P1 (verde). Consideraciones sobre mediciónLas pruebas con 2 terminales son apropiadas para realizar la mayoría de las pruebas en suelos normalmente conductivos. Sin embargo, las mediciones de 2 terminales incluyen cable de pruebas y resistencia de contacto en la medición y el resultado será una lectura ligeramente más alta que la resistencia de tierra verdadera. Cuando los resultados medidos son mayores a lo deseado o si la directiva de medición requiere técnicas multiterminales, cambie a la técnica de 3 ó 4 terminales según sea necesario.Mantenimiento1. Tapa posterior2. Batería3. FusibleReemplazo del fusible 1.Desconecte los cables de prueba del instrumento. 2.Retire los dos tornillos para quitar la tapa. 3.Retire y reemplace el fusible con uno nuevo de igual valor y tamaño 0.1A/250V, 5 x 20mm. 4.Reemplace y asegure la tapa posterior.Reemplazo de la bateríaCuando en pantalla aparezca "Batería débil", reemplace las baterías.1.Desconecte los cables de prueba del instrumento y quite la tapa posterior y las baterías. 2.La batería está bajo el probador. 3.Reemplace con ocho baterías AA de 1.5V para lámpara, tenga cuidado de observar la polaridad correcta. 4.Reinstale el porta-baterías y la tapa.Limpieza y almacenamientoADVERTENCIA: Para evitar choque eléctrico o daño el medidor, no deje que entre agua dentro del estuche.Limpie periódicamente la caja con un paño húmedo y detergente, pero no use abrasivos o solventes. 123EspecificacionesEscalas de medición Resistencia de tierra: 0-2Ω, 0-20Ω, 0-200Ω, 0-2kΩVoltaje de tierra: 0-300V CA (40 a 500Hz) Precisión Resistencia de tierra: ±(2% lect.+3 dígitos)Voltaje de tierra: ±(2% lect.+3 dígitos)Resolución de resistencia de tierra 0-2Ω: 0.01Ω0-20Ω: 0.1Ω0-200Ω: 1 Ω0-2kΩ: 0.01kΩFrecuencia de prueba 820HzCorriente de prueba 2mATemperatura y Humedad Operación: 0 a 50°C (32 a 122°F) 80%R.H.Almacenamiento: -10 a 60°C (14 a 140°F)أ80%R.H.Fuente de tensión 1.5V (AA) x 8Dimensiones 250(L) x 190(W) x 110(D) mm (9.84x7.5x4.33”)Peso Aprox. 1430g (batería incluida)Fusible ( 0.1 A/250V 5 x 20mmCopyright © 2011 Extech Instruments Corporation (Una Empresa FLIR) Reservados todos los derechos, incluyendo el derecho de reproducción total o parcial en cualquier medio.。

浅谈二线法和四线法测电阻采用不同的测量方法和不同的连接方式引入的测量误差不同,得到的测量精度也不同,如何根据需要减少测量误差是测试技术的关键之一;对这些特殊低电阻的测量,需要选择合适的电路,消除电路中电阻、漏电电阻、温度等的影响,才能把误差降到最小,保证测量精度;两线法和四线法是其中比较常见的测试方法,其中四线法具有灵敏度高、测量准确加上方法巧妙,使用方便、对电源稳定性要求不高等特点,因为四引线法较好地避免了接触电阻和导线电阻的影响,已被广泛地应用于安规电阻测试中;1 二线法与四线法简介两线法是用测试线将被测电阻导线也接到数字多用表上,连接线的电阻也算在被测电阻值里,无法将它们分开如图1所示;图1四线法也称kelvin法测电阻,用一对测试接电流源,另一对测试线感知线把被测电阻上电压降引入数字多用表进行测量;由于流过感知线的电流很小,所以测量的电阻值更接近真实值;四线没有电桥,完全只是用恒流源发送,电压计测量,最后给出测量电;图2应该说,电流回路和电压测量回路是否分开接线的问题;两线法—— 电流回路和电压测量回路合二为1,精度差;四线法—— 电路回路和电压测量回路独立分开,精度高,但费线; 2线制：传感器电阻变化值与连接电阻值共同构成传感器的输出值,由于导线电阻带来的附加误差使实际测量值偏高,用于测量精度要求不高的场合,并且导线的长度不宜过长;4线制：当测量电阻数值很小时,测试线的电阻可能引入明显误差,四线测量用两条附加测试线提供恒定电流,另两条测试线测量未知电阻的电压降,在输入阻抗足够高的条件下,电流几乎不流过电压表,这样就可以精确测量未知电阻上的压降,计算得出电阻值;2 二线法测试与四线法测试的原理2.1 普通二线测试原理通常的开短路测试方法即为普通二线测试,如图1所示,二线测试是目前普遍应用的一种方案;二线测试只有一个回路,所测得的阻抗为211r r R ++,即所测得的阻抗为电阻和待测线路阻值之和,而1r 和2r 与1R 相比不能忽略,甚至超过1R ,故无法精确测定被测电的阻值;二线测试的精度虽然不高,但是用来判断线路的开短路已经能满足绝大部分的需要;但仅适用于完全断线之测试,对于低阻值测试则无能为力;2.2 低阻四线测试原理四线连接方式如图2所示,连接有两个要求：对于每个测试点都有一条激励线和一条检测线,二者严格分开,各自构成独立回路；同时要求检测线必须接到一个有极高输入阻抗的测试回路上,使流过检测线的电流极小,近似为零;激励线即是电流供给回路,检测线即是电压测定回路,电流、电压两回路各自独立;电流供给回路两端子与电压测定回路两端子共计四端子,故称四线测试;四端子测试时电流供给回路与电压测定回路是个别独立的电流供给回路2端子与电压测定回路2端子,共计4端子,由于电压测定计内部非常高,故电压测定回路中排线阻抗、接触阻抗、内部阻抗皆可忽略,因此可精确测得被测电阻之微小阻值;四线法比通常的测量法多了两根,断开了电压测量端与恒流源两端连线;由于电压测量端与恒流源端断开,恒流源与被测电阻R、馈线R2、R3构成一个回路;送至电压测量端的电压只有R两端的电压,馈线R2、R3电压没有送至电压测量端;因此,馈线电阻R2和R3对测量结果没有影响;馈线电阻R1和R4对测量有影响,但影响很小,由于的输入MΩ级远大于馈线电阻Ω级,所以,四线测量法测量小电阻的准确度很高;3 结语四线法的优势,不仅消除了引线和接触电阻,还可以大大减少热电动势的影响;因为端子是发热的源泉,但分开后由于恒流的作用,到底串联多大电阻、甚至串联个电池,都没有关系了,都是恒流的,因此接线端子也可以用很普通的;另一方面,两个端子由于不流过电流,因此不发热,并且距离发热的电流端子保持一定的距离,也可以减少热传导过来,接线端子可以采用低热的;低阻四线测试技术是测试技术的新发展,弥补了二线测试技术不能测试低阻的缺陷,目前低阻四线测试技术还在发展完善中,随着时间的推移,低阻四线测试技术必将发挥越来越重要的作用;。
