脉冲信号发生器的使用方法

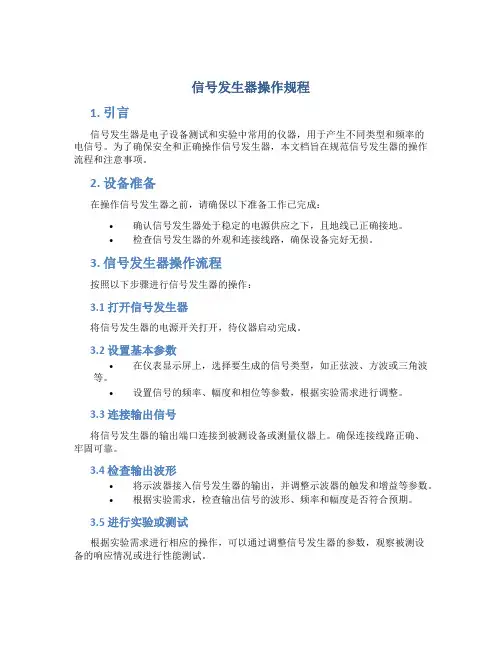

信号发生器操作规程1. 引言信号发生器是电子设备测试和实验中常用的仪器，用于产生不同类型和频率的电信号。

为了确保安全和正确操作信号发生器，本文档旨在规范信号发生器的操作流程和注意事项。

2. 设备准备在操作信号发生器之前，请确保以下准备工作已完成：•确认信号发生器处于稳定的电源供应之下，且地线已正确接地。

•检查信号发生器的外观和连接线路，确保设备完好无损。

3. 信号发生器操作流程按照以下步骤进行信号发生器的操作：3.1 打开信号发生器将信号发生器的电源开关打开，待仪器启动完成。

3.2 设置基本参数•在仪表显示屏上，选择要生成的信号类型，如正弦波、方波或三角波等。

•设置信号的频率、幅度和相位等参数，根据实验需求进行调整。

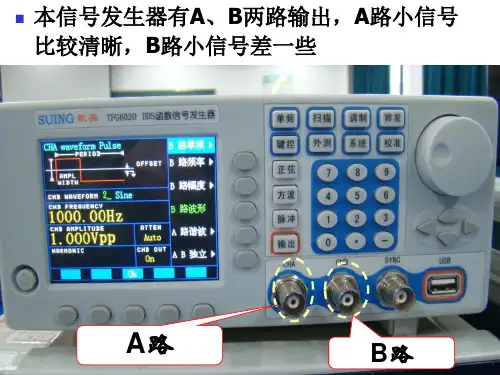

3.3 连接输出信号将信号发生器的输出端口连接到被测设备或测量仪器上。

确保连接线路正确、牢固可靠。

3.4 检查输出波形•将示波器接入信号发生器的输出，并调整示波器的触发和增益等参数。

•根据实验需求，检查输出信号的波形、频率和幅度是否符合预期。

3.5 进行实验或测试根据实验需求进行相应的操作，可以通过调整信号发生器的参数，观察被测设备的响应情况或进行性能测试。

3.6 结束操作实验或测试完毕后，按照以下步骤结束操作： - 降低信号发生器的输出幅度或频率至最低，保证信号发生器处于安全状态。

- 关闭信号发生器的电源开关。

- 断开信号发生器与被测设备或测量仪器之间的连接线路。

4. 注意事项在操作信号发生器时，需要特别注意以下事项：•避免超过信号发生器的额定最大输出值，以防止设备损坏或触发保护机制。

•信号发生器的工作环境应保持干燥、清洁，远离强磁场和电源干扰。

•在操作之前或操作过程中，如发现任何异常或故障现象，请及时停止使用并联系技术人员进行检修。

•长时间不使用信号发生器时，应将其置于干燥、通风的地方，避免灰尘积累或水分进入设备内部。

5. 总结本文档详细描述了信号发生器的操作规程，从设备准备、操作流程到注意事项，旨在帮助操作人员正确、安全地使用信号发生器。

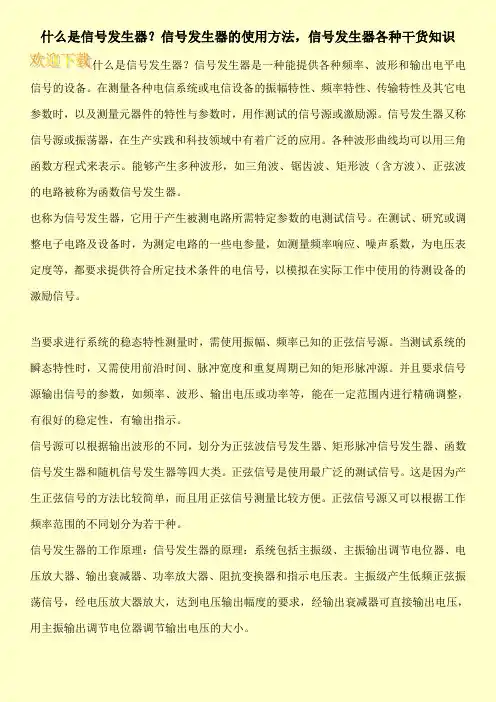

什么是信号发生器？信号发生器的使用方法，信号发生器各种干货知识什么是信号发生器？信号发生器是一种能提供各种频率、波形和输出电平电信号的设备。

在测量各种电信系统或电信设备的振幅特性、频率特性、传输特性及其它电参数时，以及测量元器件的特性与参数时，用作测试的信号源或激励源。

信号发生器又称信号源或振荡器，在生产实践和科技领域中有着广泛的应用。

各种波形曲线均可以用三角函数方程式来表示。

能够产生多种波形，如三角波、锯齿波、矩形波（含方波）、正弦波的电路被称为函数信号发生器。

也称为信号发生器，它用于产生被测电路所需特定参数的电测试信号。

在测试、研究或调整电子电路及设备时，为测定电路的一些电参量，如测量频率响应、噪声系数，为电压表定度等，都要求提供符合所定技术条件的电信号，以模拟在实际工作中使用的待测设备的激励信号。

当要求进行系统的稳态特性测量时，需使用振幅、频率已知的正弦信号源。

当测试系统的瞬态特性时，又需使用前沿时间、脉冲宽度和重复周期已知的矩形脉冲源。

并且要求信号源输出信号的参数，如频率、波形、输出电压或功率等，能在一定范围内进行精确调整，有很好的稳定性，有输出指示。

信号源可以根据输出波形的不同，划分为正弦波信号发生器、矩形脉冲信号发生器、函数信号发生器和随机信号发生器等四大类。

正弦信号是使用最广泛的测试信号。

这是因为产生正弦信号的方法比较简单，而且用正弦信号测量比较方便。

正弦信号源又可以根据工作频率范围的不同划分为若干种。

信号发生器的工作原理：信号发生器的原理：系统包括主振级、主振输出调节电位器、电压放大器、输出衰减器、功率放大器、阻抗变换器和指示电压表。

主振级产生低频正弦振荡信号，经电压放大器放大，达到电压输出幅度的要求，经输出衰减器可直接输出电压，用主振输出调节电位器调节输出电压的大小。

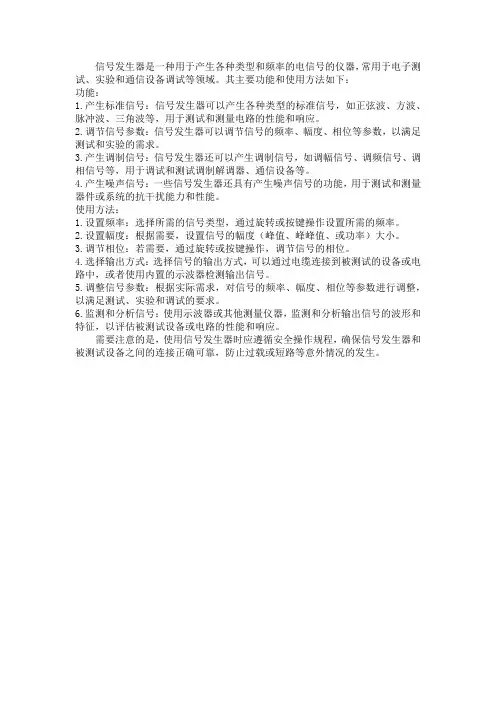

信号发生器是一种用于产生各种类型和频率的电信号的仪器，常用于电子测试、实验和通信设备调试等领域。

其主要功能和使用方法如下：
功能：
1.产生标准信号：信号发生器可以产生各种类型的标准信号，如正弦波、方波、脉冲波、三角波等，用于测试和测量电路的性能和响应。

2.调节信号参数：信号发生器可以调节信号的频率、幅度、相位等参数，以满足测试和实验的需求。

3.产生调制信号：信号发生器还可以产生调制信号，如调幅信号、调频信号、调相信号等，用于调试和测试调制解调器、通信设备等。

4.产生噪声信号：一些信号发生器还具有产生噪声信号的功能，用于测试和测量器件或系统的抗干扰能力和性能。

使用方法：
1.设置频率：选择所需的信号类型，通过旋转或按键操作设置所需的频率。

2.设置幅度：根据需要，设置信号的幅度（峰值、峰峰值、或功率）大小。

3.调节相位：若需要，通过旋转或按键操作，调节信号的相位。

4.选择输出方式：选择信号的输出方式，可以通过电缆连接到被测试的设备或电路中，或者使用内置的示波器检测输出信号。

5.调整信号参数：根据实际需求，对信号的频率、幅度、相位等参数进行调整，以满足测试、实验和调试的要求。

6.监测和分析信号：使用示波器或其他测量仪器，监测和分析输出信号的波形和特征，以评估被测试设备或电路的性能和响应。

需要注意的是，使用信号发生器时应遵循安全操作规程，确保信号发生器和被测试设备之间的连接正确可靠，防止过载或短路等意外情况的发生。

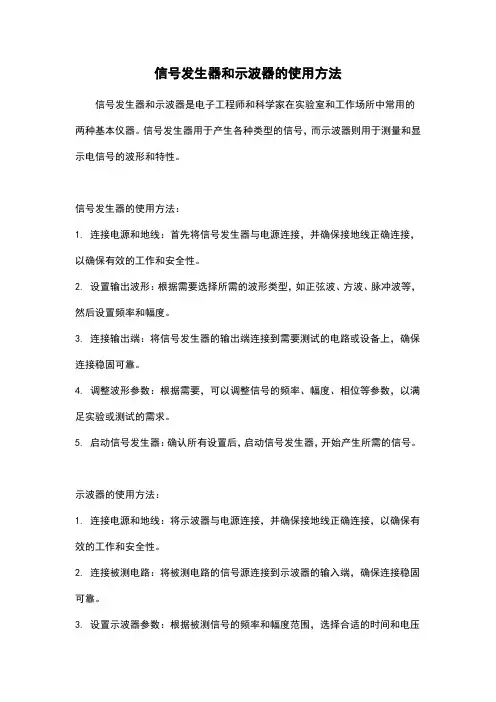

信号发生器和示波器的使用方法信号发生器和示波器是电子工程师和科学家在实验室和工作场所中常用的两种基本仪器。

信号发生器用于产生各种类型的信号，而示波器则用于测量和显示电信号的波形和特性。

信号发生器的使用方法：1. 连接电源和地线：首先将信号发生器与电源连接，并确保接地线正确连接，以确保有效的工作和安全性。

2. 设置输出波形：根据需要选择所需的波形类型，如正弦波、方波、脉冲波等，然后设置频率和幅度。

3. 连接输出端：将信号发生器的输出端连接到需要测试的电路或设备上，确保连接稳固可靠。

4. 调整波形参数：根据需要，可以调整信号的频率、幅度、相位等参数，以满足实验或测试的需求。

5. 启动信号发生器：确认所有设置后，启动信号发生器，开始产生所需的信号。

示波器的使用方法：1. 连接电源和地线：将示波器与电源连接，并确保接地线正确连接，以确保有效的工作和安全性。

2. 连接被测电路：将被测电路的信号源连接到示波器的输入端，确保连接稳固可靠。

3. 设置示波器参数：根据被测信号的频率和幅度范围，选择合适的时间和电压刻度，以确保波形能够清晰显示并不失真。

4. 调整触发模式：根据需要，选择适当的触发模式，如自动触发、单次触发、外部触发等，以确保波形能够稳定显示。

5. 启动示波器：确认所有设置后，启动示波器，开始显示被测信号的波形。

6. 分析波形：观察示波器屏幕上显示的波形，通过测量和分析波形的幅度、频率、周期等特性，以获取所需的电信号信息。

总结来说，利用信号发生器和示波器可以产生和测量电信号，帮助工程师和科学家进行电路设计、故障排除和信号分析等工作。

熟练掌握信号发生器和示波器的使用方法对于电子行业的专业人士来说是必要的技能。

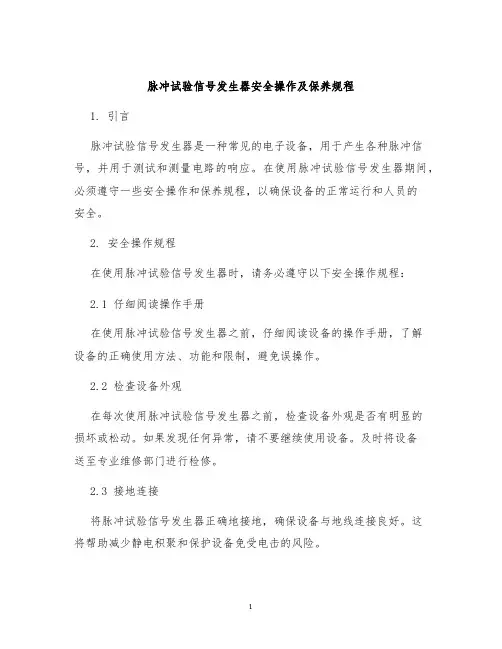

脉冲试验信号发生器安全操作及保养规程1. 引言脉冲试验信号发生器是一种常见的电子设备，用于产生各种脉冲信号，并用于测试和测量电路的响应。

在使用脉冲试验信号发生器期间，必须遵守一些安全操作和保养规程，以确保设备的正常运行和人员的安全。

2. 安全操作规程在使用脉冲试验信号发生器时，请务必遵守以下安全操作规程：2.1 仔细阅读操作手册在使用脉冲试验信号发生器之前，仔细阅读设备的操作手册，了解设备的正确使用方法、功能和限制，避免误操作。

2.2 检查设备外观在每次使用脉冲试验信号发生器之前，检查设备外观是否有明显的损坏或松动。

如果发现任何异常，请不要继续使用设备。

及时将设备送至专业维修部门进行检修。

2.3 接地连接将脉冲试验信号发生器正确地接地，确保设备与地线连接良好。

这将帮助减少静电积聚和保护设备免受电击的风险。

2.4 避免潮湿环境使用脉冲试验信号发生器时，应避免将设备放置在潮湿的环境中。

潮湿环境可能会导致设备的短路或损坏，并对人员的安全构成威胁。

2.5 确保正确的电源供应在使用脉冲试验信号发生器之前，请确保提供正确的电源供应。

使用不正确的电源电压可能会损坏设备，并对操作人员造成伤害。

2.6 注意放置位置将脉冲试验信号发生器放置在平稳的台面上，并避免将其放置在有铁磁性材料或其他可能干扰设备性能的物体附近。

2.7 避免超负荷操作在使用脉冲试验信号发生器时，请确保不要超过设备的额定功率和电流。

超负荷操作可能导致设备过热并损坏。

3. 保养规程保养是确保脉冲试验信号发生器长时间有效运行的重要步骤。

以下是一些建议的保养规程：3.1 定期清洁设备定期清洁脉冲试验信号发生器的外壳和控制面板，以去除尘土和污垢。

使用柔软的布或棉球轻轻擦拭，避免使用含有酒精或腐蚀性化学物质的清洁剂。

3.2 定期校准设备按照设备操作手册的说明，定期校准脉冲试验信号发生器以确保其输出的准确性和稳定性。

3.3 定期检查连接线定期检查与脉冲试验信号发生器连接的线缆是否损坏或松动。

脉冲信号发生器使用方法信号发生器操作规程由于占空系数≤80%，所以在使用双脉冲或B脉冲输出时，应注意调整，使脉冲的延迟时间加上脉宽时间小于脉冲周期；在使用A 脉冲输出时，应使脉冲宽度小于脉冲周期由于占空系数≤80%，所以在使用双脉冲或B脉冲输出时，应注意调整，使脉冲的延迟时间加上脉宽时间小于脉冲周期；在使用A 脉冲输出时，应使脉冲宽度小于脉冲周期，否则将产生分频或无输显现象。

1、脉冲重复周期（频率）的调整调整范围为1μs～100ms（即重复频率为1MHz），共分1～10μs、10～100μs、100μs～1ms、1？10ms、10？100ms五挡，由周期波段开关实现粗调，由面板上方与之对应的电位器实现细调。

细调旋钮顺时针旋转时周期增大，顺时针旋转到底时，其周期值为高一挡的周期；细调旋钮逆时针旋转时周期减小，逆时针旋转到底时，其周期值为粗调挡刻度所指周期。

2、延迟时间的调整在部分仪器中，延迟时间是指B脉冲前沿相对A脉冲前沿的延迟时间。

调整范围为0.3？3000μs、共分0.3？3μs、3～30μs、30～300μs、300？3000μs四挡，分粗调、细调两种调整。

3、脉冲宽度的调整调整范围为0.1？1000μs、共分0.1？1ps、1？10|is、10？100ns、100？1000ns四挡。

也分粗调、细调两种调整。

A、B脉冲的宽度貌似相等，其相对误差≤±10%。

4、输出幅度及极性选择正、负脉冲由极性开关选择，从同一插孔输出，输出幅度的范围为150mV？20V。

衰减器以1、2、4、8、16倍衰减输出幅度。

幅度细调旋钮顺时针旋转时，幅度增大。

当衰减器置“1”、负载开关置“内”、幅度细调旋钮顺时针旋到底时，输出幅度最大为20V，误差≤±20%。

输出端具有50Ω内负载，也可外接负载，由负载开关选择。

5、脉冲选择输出脉冲有三种，即A脉冲（前脉冲）、B脉冲（后脉冲）、（A+B）脉冲（双脉冲），通过脉冲选择开关选择。

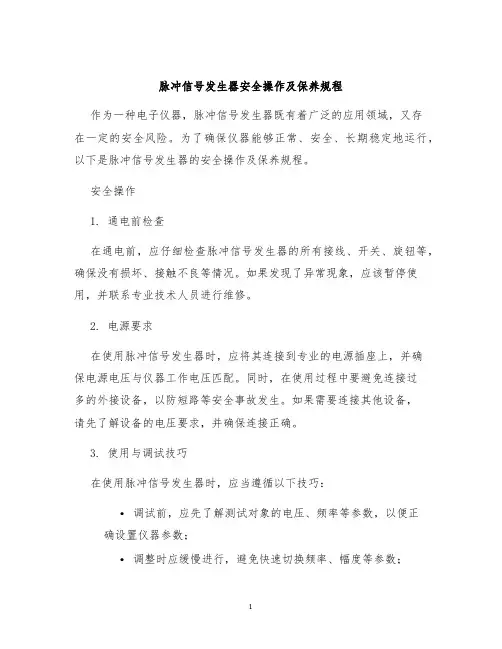

脉冲信号发生器安全操作及保养规程作为一种电子仪器，脉冲信号发生器既有着广泛的应用领域，又存在一定的安全风险。

为了确保仪器能够正常、安全、长期稳定地运行，以下是脉冲信号发生器的安全操作及保养规程。

安全操作1. 通电前检查在通电前，应仔细检查脉冲信号发生器的所有接线、开关、旋钮等，确保没有损坏、接触不良等情况。

如果发现了异常现象，应该暂停使用，并联系专业技术人员进行维修。

2. 电源要求在使用脉冲信号发生器时，应将其连接到专业的电源插座上，并确保电源电压与仪器工作电压匹配。

同时，在使用过程中要避免连接过多的外接设备，以防短路等安全事故发生。

如果需要连接其他设备，请先了解设备的电压要求，并确保连接正确。

3. 使用与调试技巧在使用脉冲信号发生器时，应当遵循以下技巧：•调试前，应先了解测试对象的电压、频率等参数，以便正确设置仪器参数；•调整时应缓慢进行，避免快速切换频率、幅度等参数；•调整完成后，应将参数设置回默认状态，以免影响下次使用。

4. 防静电干扰脉冲信号发生器在使用时，需要特别注意防静电干扰。

为保证仪器的稳定性和精度，必须做好以下防静电措施：•仪器工作时应保持仪器和测试对象的接地一致；•在调试时，使用专业的防静电手环等工具；•避免使用手带、天然纤维的衣物和静电敏感材料等。

保养规程1. 常规保养为了保证脉冲信号发生器长期稳定、精确工作，应制定以下日常保养规程：•定期清洁仪器，避免灰尘和污垢的积累；•检查仪器水平仪的水平度，保持仪器水平；•检查所有接线连接情况，避免接触不良等问题；•检查仪器风扇是否正常。

2. 长期保养脉冲信号发生器的长期保养是保证仪器运行稳定的重要保障。

在实际应用中，应注意以下长期保养措施：•定期对脉冲信号发生器进行全面检查，检查各模块的性能表现是否存在异常；•检查仪器的控制软件是否是最新版本，是否存在新的安全漏洞；•不要将脉冲信号发生器暴露在酸性、碱性或潮湿环境中；•不要随意拆卸或更换脉冲信号发生器的零部件。

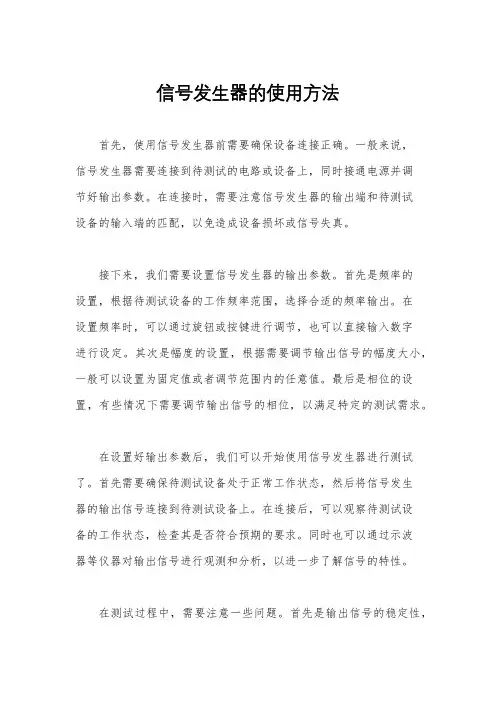

信号发生器的使用方法首先，使用信号发生器前需要确保设备连接正确。

一般来说，信号发生器需要连接到待测试的电路或设备上，同时接通电源并调节好输出参数。

在连接时，需要注意信号发生器的输出端和待测试设备的输入端的匹配，以免造成设备损坏或信号失真。

接下来，我们需要设置信号发生器的输出参数。

首先是频率的设置，根据待测试设备的工作频率范围，选择合适的频率输出。

在设置频率时，可以通过旋钮或按键进行调节，也可以直接输入数字进行设定。

其次是幅度的设置，根据需要调节输出信号的幅度大小，一般可以设置为固定值或者调节范围内的任意值。

最后是相位的设置，有些情况下需要调节输出信号的相位，以满足特定的测试需求。

在设置好输出参数后，我们可以开始使用信号发生器进行测试了。

首先需要确保待测试设备处于正常工作状态，然后将信号发生器的输出信号连接到待测试设备上。

在连接后，可以观察待测试设备的工作状态，检查其是否符合预期的要求。

同时也可以通过示波器等仪器对输出信号进行观测和分析，以进一步了解信号的特性。

在测试过程中，需要注意一些问题。

首先是输出信号的稳定性，需要确保输出信号的稳定性和准确性，以保证测试结果的可靠性。

其次是输出信号的波形质量，需要确保输出信号的波形符合要求，不出现失真、畸变等情况。

最后是输出信号的频率范围，需要确保输出信号的频率范围覆盖待测试设备的工作频率范围，以满足不同测试需求。

在测试完成后，需要及时关闭信号发生器，并进行设备的清理和维护。

在清理时，需要注意避免水和化学溶剂等液体进入设备内部，以免损坏电路和元器件。

在维护时，需要定期对设备进行检查和保养，确保设备的正常使用和长期稳定工作。

总的来说，信号发生器是一种非常重要的测试仪器，在电子、通信、自动控制等领域有着广泛的应用。

通过本文的介绍，相信大家对信号发生器的使用方法有了更深入的了解，希望能够帮助大家更好地使用和维护这一设备。

信号发生器的使用方法
信号发生器是一种用于产生不同频率、幅度和波形的电信号的仪器。

它广泛应用于电子测试、通信系统调试和科学研究等领域。

以下是信号发生器的使用方法：
1. 准备工作：确保信号发生器和被测试设备的电源均已连接并正常工作。

检查信号发生器的输出端口是否与被测试设备的输入端口正确连接。

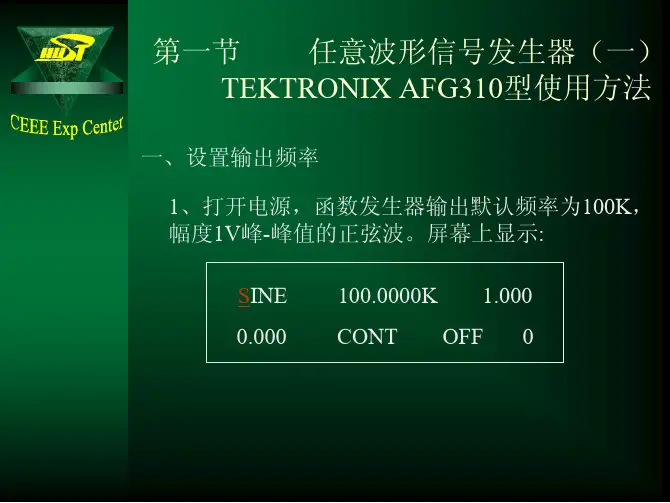

2. 设置输出频率：通过旋转频率调节旋钮或在仪表面板上输入频率值来设置所需的输出频率。

确保所选频率在信号发生器所能提供的范围内。

3. 选择波形类型：信号发生器通常能提供多种波形类型，如正弦波、方波、脉冲波和三角波等。

通过相应的按钮或旋钮来选择所需的波形类型。

4. 调整幅度：信号发生器的幅度控制功能可用于调整输出信号的振幅。

通过幅度控制旋钮来调整输出信号的幅度大小。

5. 设置偏置：如果需要在输出信号中添加直流偏置，则可以通过偏置控制旋钮来调整偏置电压的大小。

6. 运行信号发生器：确认以上参数设置无误后，可以打开信号发生器的电源开关，并调整输出信号的持续时间（如果有该功能）。

7. 监测输出信号：使用示波器或其他合适的测试设备来监测信号发生器输出的信号波形和幅度，以确保其符合要求。

8. 调整参数：根据需要，可以通过微调旋钮或按钮来进一步调整输出信号的频率、幅度和波形类型等参数。

9. 停止使用：在使用完信号发生器后，首先关闭被测试设备的电源，然后再关闭信号发生器的电源开关。

请根据具体的信号发生器型号和使用手册进行操作，以确保正确和安全地使用信号发生器。

个人收集整理仅供参考学习脉冲信号发生器可以产生重复频率、脉冲宽度及幅度均为可调的脉冲信号，广泛应用于脉冲电路、数字电路的动态特性测试。

脉冲信号发生器一般都以矩形波为标准信号输出。

脉冲信号发生器的种类繁多，性能各异，但内部基本电路应包括图1所示的几个部分。

主振级一般由无稳态电路组成，产生重复频率可调的周期性信号。

隔离级由电流开关组成，它把主振级与下一级隔开，避免下一级对主振级的影响，提高频率的稳定度。

脉宽形成级一般由单稳态触发器和相减电路组成，形成脉冲宽度可调的脉冲信号。

放大整形级是利用几级电流开关电路对脉冲信号进行限幅放大，以改善波形和满足输出级的激励需要。

输出级满足脉冲信号输出幅度的要求，使脉冲信号发生器具有一定带负载能力。

通过衰减器使输出的脉冲信号幅度可调。

所示为xc-15型脉冲信号发生器的面板示意图，xc-15型脉冲信号发生器是高重复频率ns （纳秒）级脉冲信号发生器。

其重复频率范围为1kHz～100MHz，脉冲宽度为5ns～300μs，幅度为150mV～5V，并输出正、负脉冲及正、负倒置脉冲，性能比较完善。

（1）XC－15型脉冲信号发生器的面板开关、旋钮的功能及使用①“频率”粗调开关和“频率细调”旋钮。

调节“频率”粗调开关和“频率细调”旋钮，可实现1kHz～100MHz的连续调整。

粗调分为十挡（1kHz、3kHz、10kHz、100kHz、300kHz、1MHz、3MHz、10MHz、30MHz和100MHz），用细调覆盖。

“频率细调”旋钮顺时针旋转时频率增高，顺时针旋转到底，为“频率”粗调开关所指频率；逆时针旋转到底，为此“频率”粗调开关所指刻度低一挡。

例如，“频率”粗调开关置于10kHz挡，“频率细调”旋钮顺时针旋转到底时输出频率为10kHz；逆时针旋转到底时输出频率为3kHz。

②“延迟”粗调转换开关和“延迟细调”旋钮。

调节此组开关和旋钮，可实现延迟时间5ns～300，tts的连续调整。

信号发生器的使用1.波形类型：信号发生器能够产生多种波形类型，包括正弦波、方波、三角波、锯齿波、脉冲波等。

选择适当的波形类型可以模拟出所需的信号特性。

2.频率调整：信号发生器可以调整产生的信号频率。

频率的调整范围通常从几Hz到几GHz，不同型号的信号发生器具有不同的频率范围。

通过调整频率，可以模拟不同的信号源，比如无线电通信频率、音频频率等。

3.振幅调整：信号发生器可以调整产生的信号振幅。

振幅通常以电压值表示，可以在一定范围内调整信号的幅度。

通过调整振幅，可以模拟不同的信号强度，以及测试设备对信号的响应特性。

4.相位调整：一些高级信号发生器还可以调整信号的相位。

相位是指信号波形与参考波形之间的时间差或相对角度。

通过调整相位，可以模拟不同信号的相对时间或相位差，用于测试设备的相位响应。

5.脉宽调整：一些信号发生器还可以产生脉冲信号，并且可以调整脉冲的宽度。

脉冲宽度可以用于测试和调试数字电路的逻辑门延迟等参数。

6.外部输入/输出接口：信号发生器通常具有外部输入和输出接口，以便与其他测试设备进行连接。

这些接口可以用于与示波器、频谱仪、信号分析仪等设备进行数据传输和协作，从而实现更加复杂的测试和分析功能。

在实际使用信号发生器时，需要根据测试需求进行以下步骤操作：1.连接设备：首先，将信号发生器与被测试设备或其他测试设备进行连接。

根据实际情况选择合适的连接线缆和接口，并确保连接稳固。

2.设置参数：根据测试需求，设置信号发生器的频率、振幅、波形类型、相位等参数。

可以通过前面板操作，也可以通过远程控制方式进行设置。

3.产生信号：确认设置参数后，开始产生信号。

信号发生器会根据设置的参数产生相应的信号，并通过输出端口将信号发送给被测试设备。

4.测试结果分析：根据被测试设备对信号的响应，进行测试结果的分析。

可以使用示波器、频谱仪等设备对信号进行进一步分析和展示。

5.调整参数：根据测试结果，可以适当调整信号发生器的频率、振幅或其他参数，以达到更准确的测试需求。

电子技术综合训练设计报告题目：脉冲信号发生器姓名：学号：班级：同组成员：指导教师：日期：2011年12月29日内容摘要脉冲信号发生器主要用来作为各种电子设备的信号源,此电路要求达到:设计并制作一个信号发生器，基本要求如下：1、能够输出1KHZ正弦波信号；2、由该1KHZ脉冲信号产生100HZ脉冲信号；3、由100HZ脉冲信号产生10KHZ脉冲信号；4、输出信号能够在这三种信号中通过电子开关进行选择，电子开关由按键控制，并且能够对选择的信号用发光二极管指示；实现方法：RC文氏振荡器产生正弦波﹑通过过零比较器转化为脉冲信号﹑经过分频倍频电路实现脉冲宽度的调节﹑由模拟开关﹑四进制计数器﹑译码器实现三种波形之间的转化。

本次设计的要点在于电路的线路的连接及焊接，通过设计体会理论与实际结合的重要性。

关键词：脉冲信号发生器﹑正弦波﹑脉冲信号、电子开关。

目录一﹑设计任务及其要求要求： (4)1.1设计并制作一个信号发生器， (4)1.2 基本要求如下： (4)1.3 发挥部分： (4)二﹑系统设计 (5)2.1 系统要求 (5)2.2 方案设计 (5)2.3 方案的选择和确定 (5)2.3.1正弦波的产生 (5)2.3.2波形变换 (6)2.3.3分频倍频 (6)2.3.4电子开关 (6)2.4 设计指标 (7)2.5 系统组成及其工作原理 (7)三﹑单元电路设计 (9)3.1 单元电路A(RC振荡电路) (9)3.1.1 RC低频桥式正弦波振荡电路 (9)3.1.2 参数计算 (12)3.2单元电路B(过零比较器) (13)3.3 单元电路C﹙分频电路﹚ (15)3.4 单元电路D（倍频电路） (17)3.5 单元电路E（模拟开关） (19)3.6 单元电路F(74LS112型双JK触发器) (21)3.7 单元电路G(74LS139) (23)3.8 直流稳压电源电路 (24)四、系统仿真 (25)五﹑电路安装与调试 (26)5.1电路安装 (26)5.2 电路调试 (27)5.3 系统功能及性能测试 (27)六﹑结论 (28)七﹑参考文献 (30)八、总结、体会及建议 (31)一﹑设计任务及其要求要求：1.1设计并制作一个信号发生器，1.2 基本要求如下：1.能够输出1KHZ正弦波信号；2、由该1KHZ脉冲信号产生100HZ脉冲信号；3、由100HZ脉冲信号产生10KHZ脉冲信号；4、输出信号能够在这三种信号中通过电子开关进行选择，电子开关由按键控制，并且能够对选择的信号用发光二极管指示；5、电源：220V/50HZ的工频交流电供电；（注：直流电源部分仅完成设计即可，不需制作，用实验室提供的稳压电源调试，但要求设计的直流电源能够满足电路要求）6、按照以上技术要求设计电路，绘制电路图，对设计的电路用Multisim 或OrCAD/PspiceAD9.2进行仿真，用万用板焊接元器件，制作电路，完成调试、测试，撰写设计报告。

描述pwm的使用方法。

PWM，即脉冲宽度调制（Pulse Width Modulation），是一种用于控制模拟信号的数字技术。

它通过改变脉冲的宽度来控制信号的幅度，常见于电子设备中用于控制电机速度、调节亮度等应用中。

首先，PWM的使用方法涉及到选择合适的PWM信号发生器。

在微控制器或单片机中，通常会有专门的PWM模块或者引脚来生成PWM信号。

用户需要根据具体的应用需求选择合适的PWM发生器。

其次，确定PWM的工作频率。

PWM信号的频率决定了信号的周期，一般来说，高频率的PWM信号可以减少电路中的滤波器大小，但也增加了开关损耗。

低频率的PWM信号则相反。

因此，需要根据具体的应用需求来确定PWM信号的工作频率。

接下来，确定PWM的占空比。

占空比是指PWM信号中高电平的时间占整个周期的比例。

通过改变占空比，可以控制输出信号的幅度。

一般来说，占空比越大，输出信号的幅度越大，反之亦然。

在实际应用中，用户需要根据具体的控制要求来确定PWM的占空比。

最后，将PWM信号应用到具体的控制电路中。

比如，控制电机
转速、调节LED灯的亮度等。

用户需要将PWM信号与相应的电路连接，并根据具体的控制要求进行调试和优化。

总的来说，PWM的使用方法涉及选择合适的PWM信号发生器、
确定工作频率和占空比，以及将PWM信号应用到具体的控制电路中。

通过合理的设置和应用，PWM技术可以实现精确的信号控制，广泛
应用于电子设备中。

Electronic technology ・电子技术Electronic Technology & Software Engineering 电子技术与软件工程• 111【关键词】EE1523 CPLD 脉冲信号发生器1 整机概述EE1523是一款高分辨率的数字脉冲信号发生器，由51系列微处理器和CPLD 的组合实现控制功能。

处理器根据用户的操作要求（键盘或GPIB 远控式键盘），通过对DDS 和其它硬件电路的控制，实现仪器工作方式的改变，获得用户所需信号。

通过对DDS （AD9852）的编程可以获得FSK 、BPSK 、SWP 等信号。

由CPLD 实现波形转换和译码逻辑。

通过对8291的编程实现GPIB 远控功能。

设计中的主要技术难点有波形转换，DDS （AD9852）编程等。

要求实现由正弦波到方波、脉冲波、三角波、锯齿波的转换。

完成对各单元的译码逻辑，实现GPIB 远控。

EE1523函数信号发生器是一种实用测量仪器，使用方便、可靠性好，有能力大批量生产，很受用户欢迎。

与国内同类型产品相比有较好的性价比，因此，市场前景、经济效益均很好。

2 EE1523脉冲信发生器的原理本仪器由触发、主振、延迟、脉宽、测量、显示、MCU 、输出放大电路、稳压电源和与其配合的一些控制电路组成。

整机原理框图见图一。

当仪器 工作在内触发时，机内主振电路工作，振荡信号作为触发信号；当工作在外触发时机主振电路停振，外触发信号经过放大后作为触发信号。

触发信号经整形后分成两路，一路经同步放大电路输出作为同步输出信号，另一路加至延迟电路，延迟脉冲经整形后触发脉宽形成电路。

在“单脉冲”时相对于延迟脉冲后沿有一触发信号，在“双脉冲”时，对应于延迟脉冲的前、后沿各有一个触发信号。

脉宽形成电路输出在“正常”时直接加至放大电50MHZ 脉冲信号发生器的原理与调试文/姚琪　范晓畑路，在“倒置”时经倒置电路倒相后加至放大电路，信号经放大、衰减后至前面板输出。

信号发生器的使用简介信号发生器是一种电子仪器，用于产生各种形式的电信号。

在科研、实验室、教学和工业生产等领域中广泛应用。

本文将介绍信号发生器的基本原理、使用方法以及一些常见的应用案例。

基本原理信号发生器的基本原理是使用电路或数字信号处理技术产生一个模拟或数字信号。

它可以产生具有不同频率、振幅和波形的电信号。

信号发生器的核心部件是一个振荡器，用于产生稳定的参考信号。

根据需要，振荡器可以产生正弦波、方波、脉冲波等不同类型的信号。

使用方法连接设备首先，将信号发生器连接到所需的设备。

通常，信号发生器具有多种输出接口，如BNC、USB、LAN等。

选择适合设备的接口，并确保正确连接。

设置参数然后，设置所需的参数。

信号发生器通常具有用户友好的图形界面，可以轻松地设置频率、振幅、波形等参数。

根据需要，调整这些参数，以产生所需的信号。

产生信号设置完参数后，即可开始产生信号。

信号发生器会根据设置的参数产生相应的信号。

您可以连接一个示波器来观察产生的信号波形。

如果需要，可以进一步调整参数，直到获得满意的结果。

高级功能除了基本的参数设置外，一些信号发生器还提供了一些高级功能，如频谱分析、调频调幅和调相等。

这些功能可以帮助用户更好地分析和调节信号。

应用案例信号测试信号发生器广泛用于电子产品的测试和调试中。

通过产生各种类型的信号，可以对电路、电子元件和系统进行性能和功能测试。

例如，在音频设备测试中，可以使用信号发生器产生各种频率和振幅的声音信号来测试设备的响应和失真程度。

通信系统在通信系统中，信号发生器可以模拟各种信号来测试和调整系统的性能。

例如，可以使用信号发生器产生模拟语音、视频和数据信号来测试无线电、卫星和光传输系统的传输质量和容量。

教学演示信号发生器也是教学中常用的实验工具。

它可以用于演示和实验，帮助学生理解和学习信号的特性和应用。

例如，通过产生不同频率和振幅的信号，可以演示电路的频率响应和滤波特性。

总结信号发生器是一种重要的实验工具，用于产生各种电信号。

信号发生器的正确操作方法与调试技巧引言：信号发生器是电子仪器中非常重要的一种设备，广泛应用于通信、无线电、电子器件测试等领域。

正确操作信号发生器，不仅能够提高测试的准确性和效率，还能保护仪器的长期稳定运行和延长使用寿命。

本文将介绍信号发生器的正确操作方法与调试技巧，帮助读者更好地利用信号发生器进行各种测试与实验。

一、信号发生器的基本操作步骤信号发生器的操作需要遵循一定的步骤，下面将详细介绍：1. 接通电源与外部设备连接首先，将信号发生器的电源插头插入电源插座，并确保电源开关处于关闭状态。

然后，根据需要分析的测试对象，选择合适的信号输出端口和连接线连接到外部设备。

2. 选择输出信号类型和频率打开信号发生器，进入主界面后，根据实际需要选择需要生成的信号类型（如正弦波、方波、脉冲等）和频率（hz或khz等单位）。

3. 调整幅度和偏移量根据测试需求，调整信号的幅度和偏移量。

幅度（通常以Vpp表示）决定了信号的最大振幅，而偏移量决定了信号的直流偏移量。

4. 设置其他参数根据具体实验要求，进一步设置信号发生器的其他参数，如相位、信号形状、脉冲宽度等。

5. 启动信号输出完成上述设置后，可以点击“开始”按钮启动信号的输出。

此时，信号发生器将不断输出所设定的信号类型和频率。

6. 监测信号输出使用示波器或其他合适的测量设备来监测、显示和分析信号发生器输出的信号波形。

通过波形分析，可以进一步理解信号特性，并进行相应的数据处理和判断。

7. 关闭信号发生器实验完成后，应先关闭示波器或其他测量设备，再关闭信号发生器的输出。

最后，将信号发生器的电源开关关闭，并拔出电源插头。

二、信号发生器的调试技巧为了保证测试的准确性和可靠性，我们需要掌握一些信号发生器的调试技巧，以下是一些实用的技巧：1. 调整输出幅度在进行测试前，应根据设备的输入灵敏度和测试要求，以及所需的信噪比选择合适的输出幅度。

幅度设置过大会导致信号失真，而幅度设置过小则可能引入噪声。
