化工原理精馏实验报告

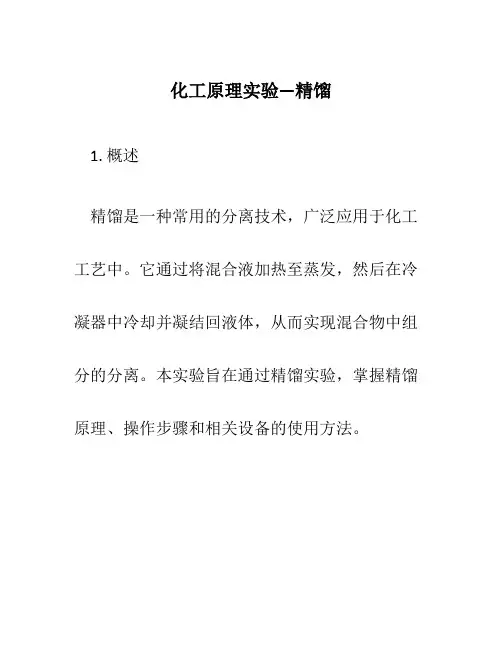

化工原理实验—精馏1. 概述精馏是一种常用的分离技术，广泛应用于化工工艺中。

它通过将混合液加热至蒸发，然后在冷凝器中冷却并凝结回液体，从而实现混合物中组分的分离。

本实验旨在通过精馏实验，掌握精馏原理、操作步骤和相关设备的使用方法。

2. 实验原理2.1 精馏原理精馏是基于液体混合物中各组分的不同沸点而进行的分离过程。

在加热的作用下，沸点较低的组分会先蒸发，经过冷凝器冷却后变为液体回流，而沸点较高的组分则会滞留在容器中。

通过收集冷凝后的液体，我们可以分离出混合物中的不同组分。

2.2 实验设备在精馏实验中，主要使用以下设备：•加热设备：电热板、油浴等；•冷凝器：通常采用水冷型冷凝器，通过循环冷却水实现液体冷凝；•分馏柱：用于增加接触面积，提高分离效果；•采样装置：用于采集样品，检测组分浓度等。

2.3 操作步骤精馏实验的基本步骤如下：1.准备实验设备：包括加热设备、冷凝器、分馏柱等；2.准备混合液：按照实验要求，将需要分离的混合液制备好；3.装配设备：将冷凝器安装在分馏柱上方，连接好相应的管道和热源；4.开始加热：逐渐加热混合液，将其中的沸点较低组分蒸发出来；5.冷却和回流：通过冷凝器使蒸发的组分冷却并凝结成液体，回流到容器中；6.收集液体：将回流液体收集，并记录途中温度和时间等相关数据；7.结束实验：实验完成后，及时关闭加热设备和冷凝器，整理实验装置。

3. 实验操作及数据记录3.1 实验设备准备首先，确保实验室环境安全，检查仪器设备是否齐全，并找到精馏实验所需的各种设备：•电热板：用来提供加热源；•分馏柱：用来增加接触面积，提高分离效果；•冷凝器：通常为水冷型冷凝器，确保冷却效果良好。

3.2 实验样品准备按照实验要求，取出需要分离的混合液样品。

注意记录样品的成分和浓度等信息。

3.3 装配设备将冷凝器安装在分馏柱上方，并连接好相应的管道和热源。

确保连接紧密，无泄漏。

3.4 开始实验1.打开电热板，设置适当的加热温度；2.将混合液置于分馏烧瓶中，放入加热设备中；3.监测温度变化：通过温度计等工具，记录样品温度的变化。

筛板精馏塔塔板效率的测定一、实验目的了解精馏塔的构造，熟悉精馏工艺流程； 熟悉精馏塔操作方法；测定在全回流状况下的单板效率及部分回流状况下的全塔效率； 二、实验原理1．全回流状况下的单板效率对第n 板而言，按其相组成变化表示的单板效率(Murphree efficiency)为1*1++--=n n n n MV y y y y E （1） 全回流时R=∞，操作线与对角线重合。

因此有：y n+1=x n1-=n n x y于是式（1）可写成nn nn MV x y x x E --=-*1 （2） 这是，欲测定第n 块塔板的单板效率，只需测取该板（n 板）及其上一板（n-1板）的液相组成x n 和x n-1值。

由x n 值根据平衡曲线找出y n *，在代入（2）式即可求出该板的单板效率。

2．全塔效率E T全塔效率又称总板效率。

可表示为NN E TT =式中：T N ：理论板数（不包括再沸器），通过作图法得到N ：实际板数（不包括再沸器），共有15块 对于二元物系已知气液平衡数据，可根据馏出液组成x D ，料液组成x F ，釜残液组成x W ，回流比R ，进料温度t F 可求出理论板数。

三、实验装置实验装置为电加热筛板塔，主要技术参数如下所示 塔内径：Φ80mm实际塔板数：15块（不包括再沸器） 板间距：100mm 加料板位置： 孔径：Φ2mm 开孔率：6%再沸器加热功率：3kW塔顶冷凝器面积（双程列管式）0.4m2塔内物系：乙醇和水的混合物四、实验步骤1．检查整套装置管路系统及控制系统是否正常；2．向蒸馏釜中加入料液，维持液面在2/3处。

料液组成在15%（体积分率）左右；3．启动电源（或蒸汽）加热，打开冷却水（适当）。

4．调节加热电压至100V左右，使塔操作正常，全回流至塔顶、塔底温度基本不变，全塔稳定后取样（测单板效率）。

测定x n和x n-1值。

取样及分析方法：用锥形瓶分别接取一定量的塔顶回流液、塔釜残液，冷却到40℃以下。

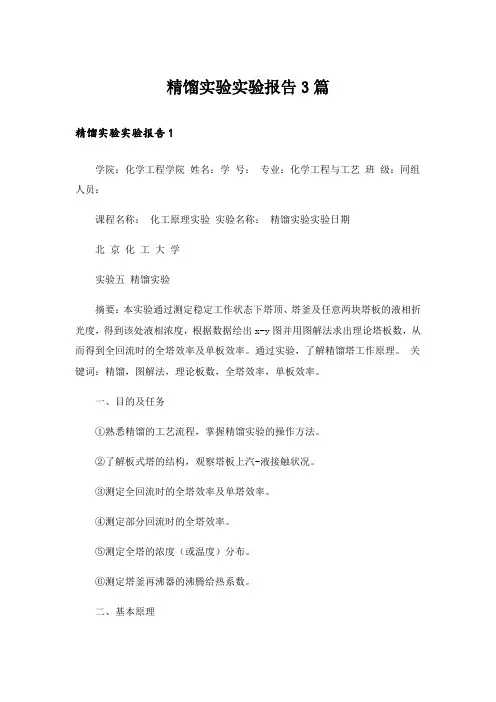

精馏实验实验报告3篇精馏实验实验报告1学院：化学工程学院姓名：学号：专业：化学工程与工艺班级：同组人员：课程名称：化工原理实验实验名称：精馏实验实验日期北京化工大学实验五精馏实验摘要：本实验通过测定稳定工作状态下塔顶、塔釜及任意两块塔板的液相折光度，得到该处液相浓度，根据数据绘出x-y图并用图解法求出理论塔板数，从而得到全回流时的全塔效率及单板效率。

通过实验，了解精馏塔工作原理。

关键词：精馏，图解法，理论板数，全塔效率，单板效率。

一、目的及任务①熟悉精馏的工艺流程，掌握精馏实验的操作方法。

②了解板式塔的结构，观察塔板上汽-液接触状况。

③测定全回流时的全塔效率及单塔效率。

④测定部分回流时的全塔效率。

⑤测定全塔的浓度（或温度）分布。

⑥测定塔釜再沸器的沸腾给热系数。

二、基本原理在板式精馏塔中，由塔釜产生的蒸汽沿塔逐板上升与来自塔顶逐板下降的回流液，在塔板上实现多次接触，进行传热与传质，使混合液达到一定程度的分离。

回流是精馏操作得以实现的基础。

塔顶的回流量与采出量之比，称为回流比。

回流比是精馏操作的重要参数之一，其大小影响着精馏操作的分离效果和能耗。

回流比存在两种极限情况：最小回流比和全回流。

若塔在最小回流比下操作，要完成分离任务，则需要无穷多塔板的精馏塔。

当然，这不符合工业实际，所以最小回流比只是一个操作限度。

若操作处于全回流时，既无任何产品采出，也无原料加入，塔顶的冷凝液全部返回塔中，这在生产中午实际意义。

但是由于此时所需理论板数最少，又易于达到稳定，故常在工业装置的开停车、排除故障及科学研究时采用。

实际回流比常取最小回流比的1.2～2.0倍。

在精馏操作中，若回流系统出现故障，操作情况会急剧恶化，分离效果也将变坏。

板效率是体现塔板性能及操作状况的主要参数，有以下两种定义方法。

（1）总板效率EE=N/Ne式中E——总板效率；N——理论板数（不包括塔釜）；Ne——实际板数。

(2)单板效率EmlEml=(xn-1-xn)/(xn-1-xn__)式中 Eml——以液相浓度表示的单板效率；xn ，xn-1——第n块板和第n-1块板的液相浓度；xn__——与第n块板气相浓度相平衡的液相浓度。

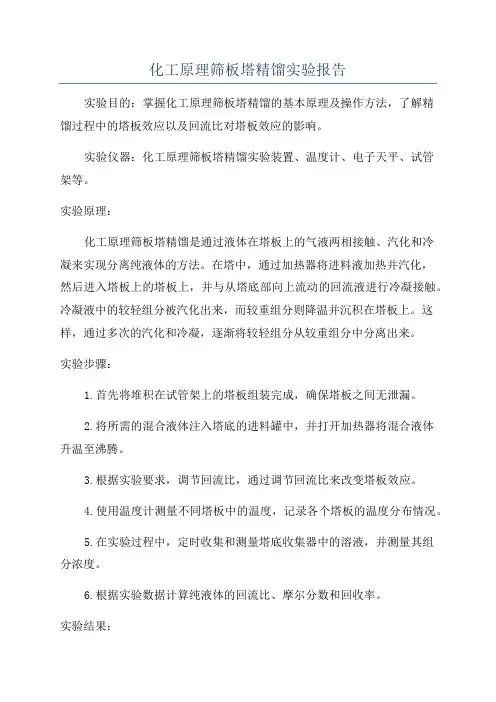

化工原理筛板塔精馏实验报告实验目的：掌握化工原理筛板塔精馏的基本原理及操作方法，了解精馏过程中的塔板效应以及回流比对塔板效应的影响。

实验仪器：化工原理筛板塔精馏实验装置、温度计、电子天平、试管架等。

实验原理：化工原理筛板塔精馏是通过液体在塔板上的气液两相接触、汽化和冷凝来实现分离纯液体的方法。

在塔中，通过加热器将进料液加热并汽化，然后进入塔板上的塔板上，并与从塔底部向上流动的回流液进行冷凝接触。

冷凝液中的较轻组分被汽化出来，而较重组分则降温并沉积在塔板上。

这样，通过多次的汽化和冷凝，逐渐将较轻组分从较重组分中分离出来。

实验步骤：1.首先将堆积在试管架上的塔板组装完成，确保塔板之间无泄漏。

2.将所需的混合液体注入塔底的进料罐中，并打开加热器将混合液体升温至沸腾。

3.根据实验要求，调节回流比，通过调节回流比来改变塔板效应。

4.使用温度计测量不同塔板中的温度，记录各个塔板的温度分布情况。

5.在实验过程中，定时收集和测量塔底收集器中的溶液，并测量其组分浓度。

6.根据实验数据计算纯液体的回流比、摩尔分数和回收率。

实验结果：根据实验数据计算得到不同塔板的温度分布情况。

根据计算得到的纯液体的回流比、摩尔分数和回收率，可以分析不同条件下塔板效应的影响。

实验结论：通过化工原理筛板塔精馏实验，我们得到了不同条件下的塔板效应的实验数据，分析了回流比对塔板效应的影响。

在实验过程中，我们发现回流比的增加可以提高塔板效应，进而提高纯液体的回收率。

这为进一步优化化工生产中的精馏工艺提供了重要依据。

实验中的注意事项：1.操作时要严格遵循实验操作规程，注意个人安全。

2.在进行实验操作过程中，遵循安全操作规范，确保设备正常运行。

3.注意实验装置的密封性，以避免气体泄漏。

4.在进行实验数据记录时，要认真准确地记录实验数据，以保证实验结果的可靠性。

1.曹建国，张玉芬，梁中美.化工原理与工业催化[M].化学工业出版社。

第1篇一、实验目的1. 理解并掌握化工原理中的基本概念和原理。

2. 通过实验验证理论知识，提高实验技能。

3. 熟悉化工原理实验装置的操作方法，培养动手能力。

4. 学会运用实验数据进行分析，提高数据处理能力。

二、实验内容本次实验共分为三个部分：流体流动阻力实验、精馏实验和流化床干燥实验。

1. 流体流动阻力实验实验目的：测定流体在圆直等径管内流动时的摩擦系数与雷诺数Re的关系，将测得的~Re曲线与由经验公式描出的曲线比较；测定流体在不同流量流经全开闸阀时的局部阻力系数。

实验原理：流体在管道内流动时，由于摩擦作用，会产生阻力损失。

阻力损失的大小与流体的雷诺数Re、管道的粗糙度、管道直径等因素有关。

实验中通过测量不同流量下的压差，计算出摩擦系数和局部阻力系数。

实验步骤：1. 将水从高位水槽引入光滑管，调节流量，记录压差。

2. 将水从高位水槽引入粗糙管，调节流量，记录压差。

3. 改变流量，重复步骤1和2，得到一系列数据。

4. 根据数据计算摩擦系数和局部阻力系数。

实验结果与分析：通过实验数据绘制~Re曲线和局部阻力系数曲线，与理论公式进行比较，验证了流体流动阻力实验原理的正确性。

2. 精馏实验实验目的：1. 熟悉精馏的工艺流程，掌握精馏实验的操作方法。

2. 了解板式塔的结构，观察塔板上汽-液接触状况。

3. 测定全回流时的全塔效率及单板效率。

4. 测定部分回流时的全塔效率。

5. 测定全塔的浓度分布。

6. 测定塔釜再沸器的沸腾给热系数。

实验原理：精馏是利用混合物中各组分沸点不同，通过加热使混合物汽化，然后冷凝分离各组分的方法。

精馏塔是精馏操作的核心设备，其结构对精馏效率有很大影响。

实验步骤：1. 将混合物加入精馏塔，开启加热器，调节回流比。

2. 记录塔顶、塔釜及各层塔板的液相和气相温度、压力、流量等数据。

3. 根据数据计算理论塔板数、全塔效率、单板效率等指标。

4. 绘制浓度分布曲线。

实验结果与分析：通过实验数据，计算出了理论塔板数、全塔效率、单板效率等指标，并与理论值进行了比较。

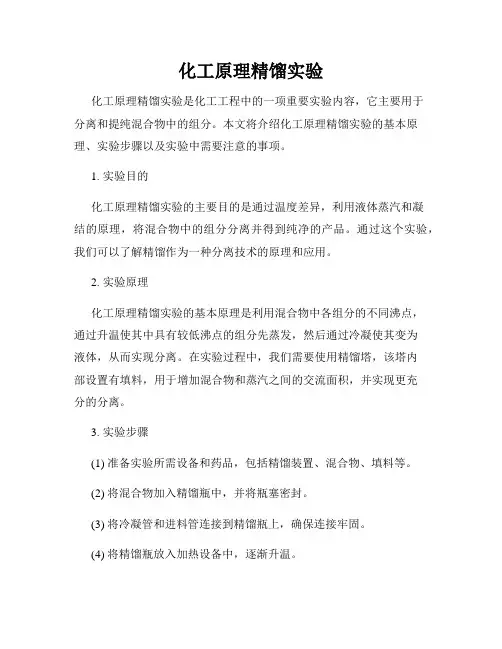

化工原理精馏实验化工原理精馏实验是化工工程中的一项重要实验内容，它主要用于分离和提纯混合物中的组分。

本文将介绍化工原理精馏实验的基本原理、实验步骤以及实验中需要注意的事项。

1. 实验目的化工原理精馏实验的主要目的是通过温度差异，利用液体蒸汽和凝结的原理，将混合物中的组分分离并得到纯净的产品。

通过这个实验，我们可以了解精馏作为一种分离技术的原理和应用。

2. 实验原理化工原理精馏实验的基本原理是利用混合物中各组分的不同沸点，通过升温使其中具有较低沸点的组分先蒸发，然后通过冷凝使其变为液体，从而实现分离。

在实验过程中，我们需要使用精馏塔，该塔内部设置有填料，用于增加混合物和蒸汽之间的交流面积，并实现更充分的分离。

3. 实验步骤(1) 准备实验所需设备和药品，包括精馏装置、混合物、填料等。

(2) 将混合物加入精馏瓶中，并将瓶塞密封。

(3) 将冷凝管和进料管连接到精馏瓶上，确保连接牢固。

(4) 将精馏瓶放入加热设备中，逐渐升温。

(5) 观察精馏瓶内的液体是否开始蒸发，当温度上升到某一点时，开始收集冷凝液。

(6) 根据实验需要，调整加热温度和收集冷凝液的时间，以实现所需组分的分离和提纯。

4. 实验注意事项(1) 在进行化工原理精馏实验前，需先对所需设备进行检查和清洁，确保实验过程的安全性。

(2) 在实验操作中，热量的传递速度会影响分馏过程的效果，因此需要掌握合适的加热速率。

(3) 为了避免精馏烧坏填料或其他设备，需要控制温度，确保温度在安全范围内。

(4) 实验结束后，应将设备进行清洗和消毒，防止残留物对下次实验的影响。

5. 实验结果分析通过化工原理精馏实验，可以得到分离出的纯净组分，并进行定量分析。

根据实验结果，可以进一步探讨精馏的分离效果、提纯效率等指标，并对所得纯净组分进行性质分析。

总结：化工原理精馏实验是一项重要的实验内容，通过实验可以了解精馏作为一种分离技术的原理和应用。

在实验过程中，需要注意设备的清洁和安全操作，合理控制加热温度和加热速率，以达到较好的分馏效果。

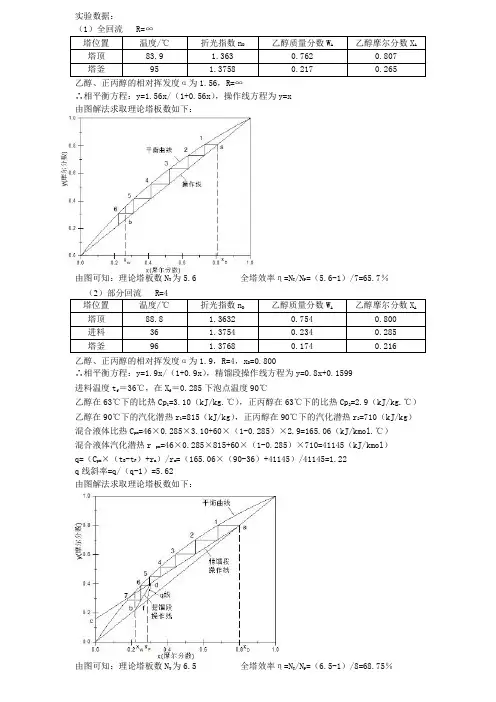

实验数据：
（1）全回流 R=∞
乙醇、正丙醇的相对挥发度α为1.56，R=∞
∴相平衡方程：y=1.56x/（1+0.56x），操作线方程为y=x
由图解法求取理论塔板数如下：
由图可知：理论塔板数N T为5.6 全塔效率η=N T/N P=（5.6-1）/7=65.7％
乙醇、正丙醇的相对挥发度α为1.9，R=4，x D=0.800
∴相平衡方程：y=1.9x/（1+0.9x），精馏段操作线方程为y=0.8x+0.1599
进料温度t f＝36℃，在X f＝0.285下泡点温度90℃
乙醇在63℃下的比热Cp1=3.10（kJ/kg.℃），正丙醇在63℃下的比热Cp2=2.9（kJ/kg.℃）乙醇在90℃下的汽化潜热r1=815（kJ/kg），正丙醇在90℃下的汽化潜热r2=710（kJ/kg）混合液体比热C pm=46×0.285×3.10+60×（1-0.285）×2.9=165.06（kJ/kmol.℃）
混合液体汽化潜热r pm=46×0.285×815+60×（1-0.285）×710=41145（kJ/kmol）
q=（C pm×（t B-t F）+r m）/r m=（165.06×（90-36）+41145）/41145=1.22
q线斜率=q/（q-1）=5.62
由图解法求取理论塔板数如下：
由图可知：理论塔板数N T为6.5 全塔效率η=N T/N P=（6.5-1）/8=68.75％。

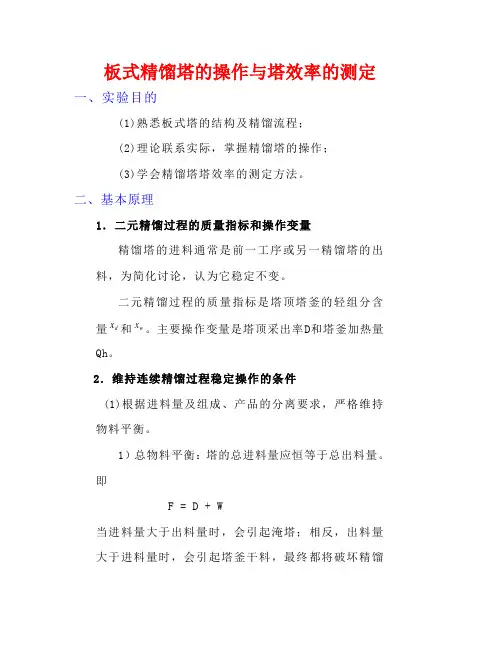

板式精馏塔的操作与塔效率的测定一、实验目的(1)熟悉板式塔的结构及精馏流程；(2)理论联系实际，掌握精馏塔的操作；(3)学会精馏塔塔效率的测定方法。

二、基本原理1．二元精馏过程的质量指标和操作变量精馏塔的进料通常是前一工序或另一精馏塔的出料，为简化讨论，认为它稳定不变。

二元精馏过程的质量指标是塔顶塔釜的轻组分含量d x和w x。

主要操作变量是塔顶采出率D和塔釜加热量Qh。

2．维持连续精馏过程稳定操作的条件(1)根据进料量及组成、产品的分离要求，严格维持物料平衡。

1）总物料平衡：塔的总进料量应恒等于总出料量。

即F = D + W当进料量大于出料量时，会引起淹塔；相反，出料量大于进料量时，会引起塔釜干料，最终都将破坏精馏塔的正常操作。

2)各组分的物料平衡：在满足总物料平衡的情况下，应同时满足轻组分物料平衡。

即w d f Wx Dx Fx +=由上述二式可知：为获得合格产品，必须保证一定的塔顶、塔釜采出率： w d w f x x x x F D --=和 F D FW -=1 实际操作中，塔釜采出率W 一般是根据塔釜液位的高低来操作，而塔顶采出率D 的大小则直接影响着质量指标。

（2）精馏塔应有足够的分离能力。

在塔板数一定的情况下，正常的精馏操作要有足够的回流比，才能保证一定的分离效果，得到合格的产品。

而回流比的大小是由塔内热量衡算所决定，其中，塔釜加热量Qh 是个十分重要的操作变量。

（3）精馏塔操作时，塔内应有正常的气液负荷量，避免发生以下不正常的操作状况：1)严重的液沫夹带现象上升气流将塔板上的液体的一部分带至上层塔板，这种现象称为液沫夹带。

液沫夹带是一种与液体主流方向相反的流动，属返混现象，将使板效率降低。

液流量一定时，气速过大将引起大量的液沫夹带，严重时还会发生夹带液泛，破坏塔的正常操作。

2)严重的漏液现象精馏塔内，液体与气体在塔板上应进行错流接触，但是当气速较小时，部分液体会从塔板开孔处直接漏下。

化工原理精馏实验报告实验目的，通过精馏实验，掌握精馏原理和操作技能，了解精馏在化工生产中的应用。

一、实验原理。

精馏是利用液体混合物中各组分的沸点差异，通过加热、蒸馏和冷凝等过程，将混合物中的不同组分分离的方法。

在精馏过程中，液体混合物首先被加热至其中沸点最低的组分的沸点，然后将其蒸发成气体，再通过冷凝器冷却成液体，最终得到不同组分的纯净物质。

二、实验仪器与试剂。

1. 精馏设备，包括蒸馏烧瓶、冷凝器、接收烧瓶等。

2. 试剂，乙醇-水混合物。

三、实验步骤。

1. 将乙醇-水混合物倒入蒸馏烧瓶中。

2. 加热蒸馏烧瓶，待混合物沸腾后，蒸气通过冷凝器冷却成液体。

3. 收集不同温度下的液体，记录温度和收集时间。

四、实验结果与分析。

经过精馏实验，我们成功地将乙醇-水混合物分离成不同组分。

在实验过程中，我们观察到随着温度的升高，液体收集瓶中的液体组分逐渐发生变化，初馏液中含有较高乙醇含量，尾馏液中含有较高水含量。

这符合精馏原理，也验证了实验的准确性。

五、实验总结。

通过本次实验，我们深入了解了精馏原理和操作技能，掌握了精馏在化工生产中的应用。

精馏作为一种重要的分离方法，在化工领域有着广泛的应用，可以有效地提取纯净物质，满足不同生产需求。

六、实验注意事项。

1. 在实验过程中，要注意控制加热温度，避免混合物过热。

2. 实验结束后，要及时清洗和保养实验仪器，确保下次实验的顺利进行。

七、参考文献。

1. 《化工原理与实践》，XXX，XXX出版社，XXXX年。

2. 《化工实验指导》，XXX，XXX出版社，XXXX年。

以上就是本次化工原理精馏实验的实验报告，希望能对大家有所帮助。

北京化工大学化工原理实验报告实验名称：精馏实验班级：姓名：学号：序号：同组人：设备型号：板式精馏塔实验日期：一、实验摘要本次实验采用板式精馏塔，通过全回流和部分回流的操作模式，分离乙醇—正丙醇混合物。

全回流时，x F=0.1177，x D=0.9017，x w=0.0942，通过画梯级图得到的理论板数为6.1，全塔效率为63.75%，单板效率E mL,N=73.25%，E mV,N=69.66%。

部分回流时，x F=0.316,x D=0.8341，x W=0.0877，通过画梯级图得到的理论板数N T=7.5，全塔效率：E T=81.25%， D=10.91 ml/min，W=24.72 ml/min。

二、实验目的1、了解板式精馏塔的结构特点和测控系统2、测量全回流时的全塔效率和单板效率3、测量部分回流时的全塔效率4、测量精馏塔操作弹性、负荷性能等5、观察冷模板式塔的气液（鼓泡、泡沫、喷射）接触状态6、观察冷模板式塔的漏液、雾沫夹带或液泛等情况三、实验原理精馏是根据液体混合物组分的挥发度不同，经塔底供热产生蒸汽向上回流，塔顶移走热量产生液体向下回流，塔内发生气液逆流接触和物质传递，最后轻组分富集于塔顶，重组分富集于塔底，将混合物分开的单元操作。

精馏塔的操作参数有：板效率、板压降、持液量、塔板温度等。

其中，板效率是体现塔板性能及操作条件好坏的主要参数，包括：1、全塔效率E T=N T−1NN T—理论塔板数（包括塔釜1块理论板） N—实际塔板数理论塔板数N T可通过画梯级图（如图5-1）求得，还可以通过逐板计算得到。

图5-1 全回流和部分回流操作的理论板梯级对于全回流操作，以作图法为例:首先画出乙醇—正丙醇溶液在101.3kPa下的y-x相平衡曲线(平衡数据见附录)，对角线即是操作线.然后以塔顶组成x D和塔釜组成x W为始、终点，在平衡线和操作线之间画梯级，梯级数(含小数部分)等于理论板数N T。

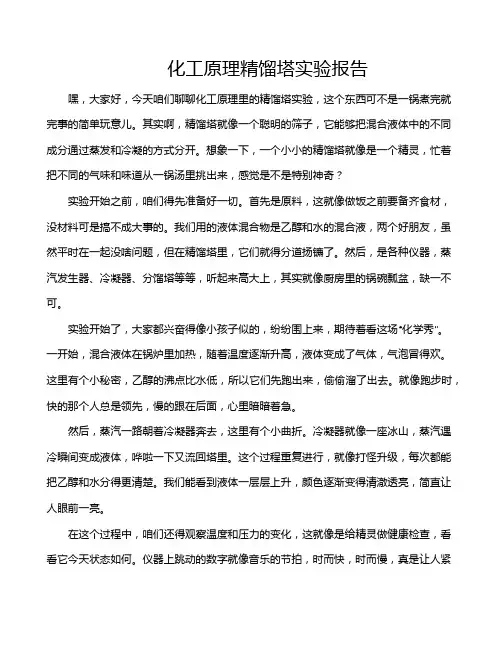

化工原理精馏塔实验报告嘿，大家好，今天咱们聊聊化工原理里的精馏塔实验，这个东西可不是一锅煮完就完事的简单玩意儿。

其实啊，精馏塔就像一个聪明的筛子，它能够把混合液体中的不同成分通过蒸发和冷凝的方式分开。

想象一下，一个小小的精馏塔就像是一个精灵，忙着把不同的气味和味道从一锅汤里挑出来，感觉是不是特别神奇？实验开始之前，咱们得先准备好一切。

首先是原料，这就像做饭之前要备齐食材，没材料可是搞不成大事的。

我们用的液体混合物是乙醇和水的混合液，两个好朋友，虽然平时在一起没啥问题，但在精馏塔里，它们就得分道扬镳了。

然后，是各种仪器，蒸汽发生器、冷凝器、分馏塔等等，听起来高大上，其实就像厨房里的锅碗瓢盆，缺一不可。

实验开始了，大家都兴奋得像小孩子似的，纷纷围上来，期待着看这场“化学秀”。

一开始，混合液体在锅炉里加热，随着温度逐渐升高，液体变成了气体，气泡冒得欢。

这里有个小秘密，乙醇的沸点比水低，所以它们先跑出来，偷偷溜了出去。

就像跑步时，快的那个人总是领先，慢的跟在后面，心里暗暗着急。

然后，蒸汽一路朝着冷凝器奔去，这里有个小曲折。

冷凝器就像一座冰山，蒸汽遇冷瞬间变成液体，哗啦一下又流回塔里。

这个过程重复进行，就像打怪升级，每次都能把乙醇和水分得更清楚。

我们能看到液体一层层上升，颜色逐渐变得清澈透亮，简直让人眼前一亮。

在这个过程中，咱们还得观察温度和压力的变化，这就像是给精灵做健康检查，看看它今天状态如何。

仪器上跳动的数字就像音乐的节拍，时而快，时而慢，真是让人紧张又期待。

这时候，实验室里充满了浓郁的酒精味，简直像是个小酒吧，大家都忍不住想喝一口。

不过，别急，咱们可不能这样糟蹋实验成果。

随着实验的深入，塔顶的液体越来越纯，乙醇的浓度逐渐提高，大家的脸上都挂着期待的笑容。

可以说，这个过程就像是在挑选珠宝，越往上走，越是闪亮。

而当最终产品流出来的时候，大家齐声欢呼，仿佛在庆祝一场胜利。

那一刻，所有的努力和等待都值得了。

化工原理实验精馏实验报告班级：化工1104姓名：吕游学号： 2011011105同组人员：刘晓林，许馨予，张少林实验日期：2011.4.18一、实验目的1、了解筛板式精馏塔的结构，学习数字显示仪表的原理及使用。

2、学习筛板式精馏塔的操作方法，观察汽液两相接触状况的变化。

3、测定在全回流时精馏塔总板效率，分析汽液接触状况对总板效率的影响。

4*、测定在全回流时精馏塔的单板效率。

分析汽液接触状况对单板效率的影响。

5*、测定部分回流时的总板效率，分析气液接触状况对总板效率的影响。

6*、测定精馏塔在全回流下塔体浓度（温度）分布。

带*项为教学大纲要求之外项目。

二、实验原理：在精馏过程中，由塔釜产生的蒸汽沿塔逐板上升与来自塔顶逐板下降的回流液在塔板上多次部分汽化部分冷凝，进行传热与传质，使混合液达到一定程度的分离。

回流是精馏操作的必要条件，塔顶的回流量与采出量之比称为回流比。

回流比是精馏操作的主要参数，它的大小直接影响精馏操作的分离效果和能耗。

若塔在最小回流比下操作，要完成分离任务，则需要无穷多块塔板，在工业上是不可行的。

若在全回流下操作，既无任何产品的采出，也无任何原料的加入，塔顶的冷凝液全部返回到塔中，这在生产中无任何意义。

但是，由于此时所需理论板数最少，易于达到稳定，故常在科学研究及工业装置的开停车及排除故障时采用。

通常回流比取最小回流比的1.2～2.0倍。

1．塔板效率板式精馏塔中汽液两相在各塔板上相互接触而发生传质作用，由于接触时间短暂和不够充分，并且汽相上升也有一些雾沫夹带，因此其传质效率总不会达到理论板效果。

通常用塔板效率来表示塔板上传质的完善程度。

塔板效率是体现塔板性能及操作状况的主要参数。

影响塔板效率的因素很多，大致归纳为：流体的物理性质（如粘度、密度、相对挥发度和表面张力等）塔板结构以及操作条件等，由于影响塔板效率的因素相当复杂，目前仍以实验的方法测定。

a. 总板效率（或全塔的效率）：反映全塔中各层塔板的平均分离效果，常用于板式塔的设计。

化工原理精馏实验报告
实验目的：掌握化工原理中的精馏操作，并通过实验验证理论知识的正确性。

实验原理：
精馏是一种分离液体混合物组成的常用方法。

精馏通过不同组成的液体在加热的条件下产生蒸汽，然后再在冷凝管中冷凝成液体，最后通过收集液体可以得到不同组成的馏分。

实验仪器：
1. 精馏塔：用于分离混合物。

2. 加热器：提供加热源。

3. 冷凝器：用于冷凝产生的蒸汽。

4. 温度计：用于测量温度。

实验步骤：
1. 将需要进行精馏的混合物加入精馏塔中。

2. 打开加热器，通过加热产生蒸汽。

3. 在冷凝器中冷凝产生的蒸汽，并收集液体。

4. 使用温度计测量液体的沸点。

5. 根据液体的沸点，确定得到的馏分的组成。

实验结果：
在实验过程中，我们成功地通过精馏操作将待分离的混合物分解为不同组成的馏分。

通过温度计测量得到的沸点数据，我们可以精确地确定馏分的组成。

实验结论：
通过这次实验，我们掌握了化工原理中的精馏操作，并验证了理论知识的正确性。

精馏是一种常用的分离液体混合物的方法，在工业生产中有着广泛的应用。

掌握了精馏操作，有助于我们理解和解决化工过程中的实际问题。

精馏实验一、实验目的1、了解筛板式精馏塔及其附属设备的基本结构，掌握精馏操作的基本方法；2、掌握精馏过程全回流和部分回流的操作方法；3、掌握测定板式塔全塔效率。

二、实验原理1、全塔效率E T全塔效率又称总板效率，是指达到指定分离效果所需理论板数与实际板数的比值，即-1=T T P N E N (1)式中：T N －完成一定分离任务所需的理论塔板数，包括塔釜；P N －完成一定分离任务所需的实际塔板数。

全塔效率简单地反映了整个塔内塔板的平均效率，表明塔板结构、物性系数、操作状况等因素对塔板分离效果的影响。

对于双组分体系，塔内所需理论塔板数N T ，可通过实验测得塔顶组成x D 、塔釜组成x W 、进料组成x F 及进料热状况q 、回流比R等有关参数，利用相平衡关系和操作线用图解法或逐板计算法求得。

图1塔板气液流向示意图2、单板效率ME 单板效率又称莫弗里板效率，如图1所示，是指气相或液相经过一层实际塔板前后的组成变化值与经过一层理论塔板前后的组成变化值之比。

按气相组成变化表示的单板效率为1*1y =n n MV n n y E y y ++--(2)按液相组成变化表示的单板效率为1*1n n ML n n x x E x x ---=-(3)式中：y n 、1n y +－分别为离开第n 、n+1块塔板的气相组成，摩尔分数；1n x -、n x －分别为离开第n-1、n 块塔板的液相组成，摩尔分数；*ny －与x n 成平衡的气相组成，摩尔分数；*nx －与y n 成平衡的液相组成，摩尔分数。

3、图解法求理论塔板数N T图解法又称麦卡勃－蒂列(McCabe-Thiele)法，简称M-T 法，其原理与逐板计算法完全相同，只是将逐板计算过程在y-x 图上直观地表示出来。

对于恒摩尔流体系，精馏段的操作线方程为：111D n n x R y x R R +=+++(4)式中：1n y +－精馏段第n+1块塔板上升的蒸汽组成，摩尔分数；n x －精馏段第n 块塔板下流的液体组成，摩尔分数；D x －塔顶溜出液的液体组成，摩尔分数；R －回流比。

填料精馏塔实验一、实验目的1．观察填料精馏塔精馏过程中气、液两相流动状况；2．掌握测定填料等板高度的方法；3．研究回流比对精馏操作的影响。

二、实验原理精馏塔是实现液体混合物分离操作的气液传质设备，精馏塔可分为板式塔和填料塔。

板式塔为气液两相在塔内逐板逆流接触，而填料塔气液两相在塔内沿填料层高度连续微分逆流接触。

填料是填料塔的主要构件，填料可分为散装填料和规整填料，散装填料如：拉西环、鲍尔环、阶梯环、弧鞍形填料、矩鞍形填料、θ网环等；规整填料有板波纹填料、金属丝网波纹填料等。

由于填料塔内气液两相传质过程十分复杂，影响因素很多，包括填料特性、气液两相接触状况及两相的物性等。

在完成一定分离任务条件下确定填料塔内的填料层高度时，往往需要直接的实验数据或选用填料种类、操作条件及分离体系相近的经验公式进行填料层高度的计算。

确定填料层高度有两种方法：1．传质单元法填料层高度＝传质单元高度×传质单元数（2—50）或：（2—51）由于填料塔按其传质机理是气液两相的组成沿填料层呈连续变化，而不是阶梯式变化，用传质单元法计算填料层高度最为合适，广泛应用于吸收、解吸、萃取等填料塔的设计计算。

2．等板高度法在精馏过程计算中，一般都用理论板数来表达分离的效果，因此习惯用等板高度法计算填料精馏塔的填料层高度。

（2—52）式中：Z——填料层高度，m；N T ——理论塔板数；HETP——等板高度，m。

等板高度HETP，表示分离效果相当于一块理论板的填料层高度，又称为当量高度，单位为m。

进行填料塔设计时，若选定填料的HETP无从查找，可通过实验直接测定。

对于二元组分的混合液，在全回流操作条件下，待精馏过程达到稳定后，从塔顶、塔釜分别取样测得样品的组成，用芬斯克（Fenske）方程或在x～y图上作全回流时的理论板数。

芬斯克方程：（2—53）式中：­——全回流时的理论板数；——塔顶易挥发组分与难挥发组分的摩尔比；——塔底难挥发组分与易挥发组分的摩尔比；——全塔的平均相对挥发度，当α变化不大时，在部分回流的精馏操作中，可由芬斯克方程和吉利兰图，或在x～y图上作梯级求出理论板数。

化工原理实验—精馏化工原理实验—精馏精馏是一种重要的分离技术，主要用于分离、纯化液体混合物中的各种成分。

在实际生产和科研实验中，精馏已经成为不可或缺的重要技术。

本文将就化工原理实验中的精馏实验进行详细介绍。

一、实验原理精馏的基本原理是根据不同成分在液态和气态之间的平衡关系，在加热条件下将混合物中单一成分蒸发和冷凝来实现分离、提纯目标成分。

实验中要分离的混合物首先被加热到沸腾点以上，因为各种成分的沸点不同，有些成分的沸点比另一些成分高得多，因此在离开混合物比较早的时候，一些液体成分便会压缩成气体形式，通过冷凝的方式回到液体形式，从而分离。

二、实验步骤1.实验前准备：确定实验目的，熟悉仪器使用方法和名词术语，检查实验物品是否准备充分。

2.实验流程：（1）调整设备：将水箱放在上部，并根据实验需要将装有混合物的烧瓶安装在下部。

（2）加热混合物：先在小火下加热，让混合物慢慢升温，确定加热速度以防止挥发速度过快。

随着温度的升高，由混合物挥发出来的单一成分便会通过塞子进入冷凝器，冷凝器中的水为其退回到液体形态，收集并量取所需要的物质。

3.实验结束：（1）关闭所有开关：实验完成后，将电源关闭，并将实验设备切断电源和气源。

（2）清洗设备与仪器：清洗所有已使用的材料和设备，以确保下次的实验能保证卫生和安全。

三、实验注意事项1.将水箱放置在塞子上方，仔细检查所有漏洞的位置和具有修复能力的地方，以避免机械故障与事故到来。

2.在进行实验时，必须小心谨慎地装填液体混合物，尤其是对于易燃物质，必须保持警惕，并根据实验条件和混合物来选择实验设备和材料。

3.在加热过程中，如果需要调整加热器的温度，必须慢慢调整，直到较稳定的加热水平达到。

总之，精馏实验是一项非常重要的化工原理实验，同学们在进行实验时一定要小心谨慎，严格遵守实验规范，才能保证实验的顺利进行。

化工原理实验报告精馏实验
化工原理实验报告：精馏实验
实验目的：
本次实验旨在通过精馏实验，掌握精馏过程的基本原理，了解精馏技术在化工
生产中的应用，并掌握精馏实验的操作技能。

实验原理：
精馏是一种利用液体混合物中不同成分的沸点差异进行分离的物理方法。

在精
馏过程中，液体混合物首先被加热至沸点，然后蒸气被冷凝成液体，最终得到
不同成分的纯净产物。

实验步骤：
1. 准备实验装置：将精馏瓶、冷凝管、加热设备等装置搭建好，并连接好管道。

2. 将待分离的液体混合物倒入精馏瓶中。

3. 加热液体混合物，使其达到沸点，产生蒸气。

4. 蒸气通过冷凝管冷却成液体，分别收集不同成分的产物。

实验结果：
经过精馏实验，我们成功地将液体混合物分离成了不同成分的产物。

通过实验，我们观察到不同成分的沸点差异导致了它们在精馏过程中的分离。

这表明精馏
技术在化工生产中具有重要的应用价值。

实验结论：
通过本次精馏实验，我们深入了解了精馏技术的原理和操作方法，掌握了精馏
实验的操作技能。

精馏技术在化工生产中具有广泛的应用，能够有效地分离液
体混合物中的不同成分，提高产品的纯度和质量，具有重要的经济意义和社会
价值。

总结：
精馏实验是化工原理课程中的重要实验之一，通过本次实验，我们对精馏技术有了更深入的了解，为今后的学习和工作打下了坚实的基础。

希望通过不断的实践和学习，我们能够更加熟练地掌握精馏技术，为将来的化工生产做出更大的贡献。

精馏实验一、实验任务和目的：1、充分利用计算机采集和控制系统具有的快速、大容量和实时处理的特点，进行精馏过程多实验方案的设计，并进行实验验证，得出实验结论。

以掌握实验研究的方法。

2、学会识别精馏塔内出现的几种操作状态，并分析这些操作状态对塔性能的影响。

3、学习精馏塔性能参数的测量方法，并掌握其影响因素。

4、测定精馏过程的动态特性，提高学生对精馏过程的认识。

二、实验原理：在板式精馏塔中，由塔釜产生的蒸汽沿塔板逐板上升与来自塔板下降的回流液，在塔板上实现多次接触，进行传热与传质，使混合液达到一定程度的分离。

回流是精馏操作得以实现的基础。

塔顶的回流量与采出量之比，称为回流比。

回流比是精馏操作的重要参数之一，其大小影响着精馏操作的分离效果和能耗。

回流比存在两种极限情况：最小回流比和全回流。

若塔在最小回流比下操作，要完成分离任务，则需要有无穷多块塔板的精馏塔。

当然，这不符合工业实际，所以最小回流比只是一个操作限度。

若操作处于全回流时，既无任何产品采出，也无原料加入，塔顶的冷凝液全部返回塔内中，这在生产中无实际意义。

但是，由于此时所需理论塔板数最少，又易于达到稳定，故常在工业装置的开停车、排除故障及科学研究时使用。

3、实验流程（简图）；4、操作步骤；4.1、设置参数设置精馏段塔板数为5，设置提馏段塔板数为3，配置浓度比为0.66的乙醇/正丙醇混合液，设置进料罐的一次性进料量为2L。

4.2、精馏塔进料（1）连续点击"进料"按钮，进料罐开始进料，直到罐内液位达到70%以上。

（2）启动进料泵。

（3）设定进料泵功率，将进料流量控制器的 OP 值设为50%。

（4）设定预热器功率，将进料温度控制器的 OP 值设为60%，开始加热。

（5）打开塔釜液位控制器，控制液位在70%-80%之间。

4.3、启动再沸器（1）将塔顶冷凝器内通入冷却水。

（2）设定塔釜加热功率，将塔釜温度控制器的 OP 值设为 50%。
