北京化工大学学生实验报告姓名：学号：专业：班级：同组人员：课程名称：化工原理实验实验名称：精馏实验实验日期： 2016.5.13北京化工大学实验五精馏实验摘要：本实验通过测定稳定工作状态下塔顶、塔釜及任意两块塔板的液相折光度，得到该处液相浓度，根据数据绘出x-y图并用图解法求出理论塔板数，从而得到全回流时的全塔效率及单板效率。
通过实验，了解精馏塔工作原理。
关键词：精馏，图解法，理论板数，全塔效率，单板效率。
一、目的及任务①熟悉精馏的工艺流程，掌握精馏实验的操作方法。
②了解板式塔的结构，观察塔板上汽-液接触状况。
③测定全回流时的全塔效率及单塔效率。
④测定部分回流时的全塔效率。
⑤测定全塔的浓度（或温度）分布。
⑥测定塔釜再沸器的沸腾给热系数。
二、基本原理在板式精馏塔中，由塔釜产生的蒸汽沿塔逐板上升与来自塔顶逐板下降的回流液，在塔板上实现多次接触，进行传热与传质，使混合液达到一定程度的分离。
回流是精馏操作得以实现的基础。
塔顶的回流量与采出量之比，称为回流比。
回流比是精馏操作的重要参数之一，其大小影响着精馏操作的分离效果和能耗。
回流比存在两种极限情况：最小回流比和全回流。
若塔在最小回流比下操作，要完成分离任务，则需要无穷多塔板的精馏塔。
当然，这不符合工业实际，所以最小回流比只是一个操作限度。
若操作处于全回流时，既无任何产品采出，也无原料加入，塔顶的冷凝液全部返回塔中，这在生产中午实际意义。
但是由于此时所需理论板数最少，又易于达到稳定，故常在工业装置的开停车、排除故障及科学研究时采用。
实际回流比常取最小回流比的1.2～2.0倍。
在精馏操作中，若回流系统出现故障，操作情况会急剧恶化，分离效果也将变坏。
板效率是体现塔板性能及操作状况的主要参数，有以下两种定义方法。
（1）总板效率EE=N/Ne式中 E——总板效率；N——理论板数（不包括塔釜）；Ne——实际板数。
(2)单板效率EmlEml =(xn-1-xn)/(xn-1-xn*)式中 Eml——以液相浓度表示的单板效率；xn ，xn-1——第n块板和第n-1块板的液相浓度；xn*——与第n块板气相浓度相平衡的液相浓度。
精馏实验实验报告3篇精馏实验实验报告1学院：化学工程学院姓名：学号：专业：化学工程与工艺班级：同组人员：课程名称：化工原理实验实验名称：精馏实验实验日期北京化工大学实验五精馏实验摘要：本实验通过测定稳定工作状态下塔顶、塔釜及任意两块塔板的液相折光度，得到该处液相浓度，根据数据绘出x-y图并用图解法求出理论塔板数，从而得到全回流时的全塔效率及单板效率。
通过实验，了解精馏塔工作原理。
关键词：精馏，图解法，理论板数，全塔效率，单板效率。
一、目的及任务①熟悉精馏的工艺流程，掌握精馏实验的操作方法。
②了解板式塔的结构，观察塔板上汽-液接触状况。
③测定全回流时的全塔效率及单塔效率。
④测定部分回流时的全塔效率。
⑤测定全塔的浓度（或温度）分布。
⑥测定塔釜再沸器的沸腾给热系数。
二、基本原理在板式精馏塔中，由塔釜产生的蒸汽沿塔逐板上升与来自塔顶逐板下降的回流液，在塔板上实现多次接触，进行传热与传质，使混合液达到一定程度的分离。
回流是精馏操作得以实现的基础。
塔顶的回流量与采出量之比，称为回流比。
回流比是精馏操作的重要参数之一，其大小影响着精馏操作的分离效果和能耗。
回流比存在两种极限情况：最小回流比和全回流。
若塔在最小回流比下操作，要完成分离任务，则需要无穷多塔板的精馏塔。
当然，这不符合工业实际，所以最小回流比只是一个操作限度。
若操作处于全回流时，既无任何产品采出，也无原料加入，塔顶的冷凝液全部返回塔中，这在生产中午实际意义。
但是由于此时所需理论板数最少，又易于达到稳定，故常在工业装置的开停车、排除故障及科学研究时采用。
实际回流比常取最小回流比的1.2～2.0倍。
在精馏操作中，若回流系统出现故障，操作情况会急剧恶化，分离效果也将变坏。
板效率是体现塔板性能及操作状况的主要参数，有以下两种定义方法。
（1）总板效率EE=N/Ne式中E——总板效率；N——理论板数（不包括塔釜）；Ne——实际板数。
(2)单板效率EmlEml=(xn-1-xn)/(xn-1-xn__)式中 Eml——以液相浓度表示的单板效率；xn ，xn-1——第n块板和第n-1块板的液相浓度；xn__——与第n块板气相浓度相平衡的液相浓度。

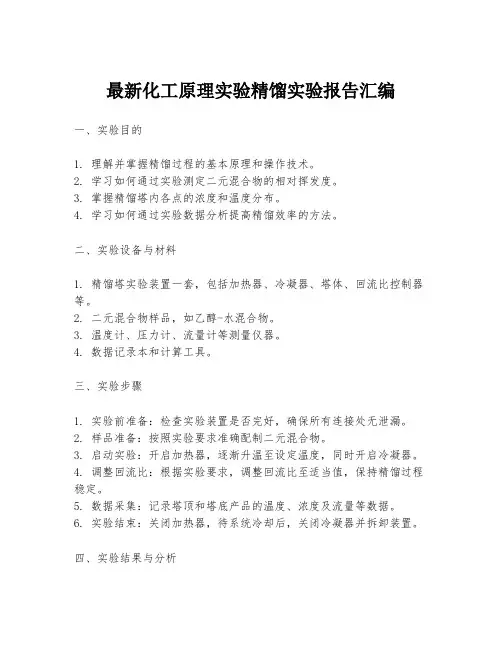

最新化工原理实验精馏实验报告汇编一、实验目的1. 理解并掌握精馏过程的基本原理和操作技术。
2. 学习如何通过实验测定二元混合物的相对挥发度。
3. 掌握精馏塔内各点的浓度和温度分布。
4. 学习如何通过实验数据分析提高精馏效率的方法。
二、实验设备与材料1. 精馏塔实验装置一套，包括加热器、冷凝器、塔体、回流比控制器等。
2. 二元混合物样品，如乙醇-水混合物。
3. 温度计、压力计、流量计等测量仪器。
4. 数据记录本和计算工具。
三、实验步骤1. 实验前准备：检查实验装置是否完好，确保所有连接处无泄漏。
2. 样品准备：按照实验要求准确配制二元混合物。
3. 启动实验：开启加热器，逐渐升温至设定温度，同时开启冷凝器。
4. 调整回流比：根据实验要求，调整回流比至适当值，保持精馏过程稳定。
5. 数据采集：记录塔顶和塔底产品的温度、浓度及流量等数据。
6. 实验结束：关闭加热器，待系统冷却后，关闭冷凝器并拆卸装置。
四、实验结果与分析1. 绘制精馏曲线，标明塔顶和塔底产品的组成。
2. 计算相对挥发度，并与理论值进行比较分析。
3. 分析回流比对精馏效率的影响，并提出改进措施。
4. 根据实验数据，提出提高产品纯度和收率的建议。
五、实验结论1. 通过实验验证了精馏过程的基本原理，掌握了精馏操作的关键技术。
2. 实验数据与理论计算结果基本一致，证明了实验的准确性。
3. 通过调整操作参数，可以有效提高精馏效率和产品纯度。
4. 实验过程中存在的问题及改进措施，为后续实验提供了参考。
六、参考文献1. 史密斯, J. M., 等. (2005). 化工原理 (6th ed.). 麦格劳-希尔。
2. 阿塔克, R. K., 等. (2012). 化工热力学 (7th ed.). 威利。
3. 格林, D. W., 等. (2007). 化工实验技术 (2nd ed.). 科学出版社。
七、附录1. 实验数据记录表。
2. 实验曲线图。
3. 计算公式及数据处理方法。
化工原理精馏实验报告实验目的，通过精馏实验，掌握精馏原理和操作技能，了解精馏在化工生产中的应用。
一、实验原理。
精馏是利用液体混合物中各组分的沸点差异，通过加热、蒸馏和冷凝等过程，将混合物中的不同组分分离的方法。
在精馏过程中，液体混合物首先被加热至其中沸点最低的组分的沸点，然后将其蒸发成气体，再通过冷凝器冷却成液体，最终得到不同组分的纯净物质。
二、实验仪器与试剂。
1. 精馏设备，包括蒸馏烧瓶、冷凝器、接收烧瓶等。
2. 试剂，乙醇-水混合物。
三、实验步骤。
1. 将乙醇-水混合物倒入蒸馏烧瓶中。
2. 加热蒸馏烧瓶，待混合物沸腾后，蒸气通过冷凝器冷却成液体。
3. 收集不同温度下的液体，记录温度和收集时间。
四、实验结果与分析。
经过精馏实验，我们成功地将乙醇-水混合物分离成不同组分。
在实验过程中，我们观察到随着温度的升高，液体收集瓶中的液体组分逐渐发生变化，初馏液中含有较高乙醇含量，尾馏液中含有较高水含量。
这符合精馏原理，也验证了实验的准确性。
五、实验总结。
通过本次实验，我们深入了解了精馏原理和操作技能，掌握了精馏在化工生产中的应用。
精馏作为一种重要的分离方法，在化工领域有着广泛的应用，可以有效地提取纯净物质，满足不同生产需求。
六、实验注意事项。
1. 在实验过程中，要注意控制加热温度，避免混合物过热。
2. 实验结束后，要及时清洗和保养实验仪器，确保下次实验的顺利进行。
七、参考文献。
1. 《化工原理与实践》，XXX，XXX出版社，XXXX年。
2. 《化工实验指导》，XXX，XXX出版社，XXXX年。
以上就是本次化工原理精馏实验的实验报告，希望能对大家有所帮助。

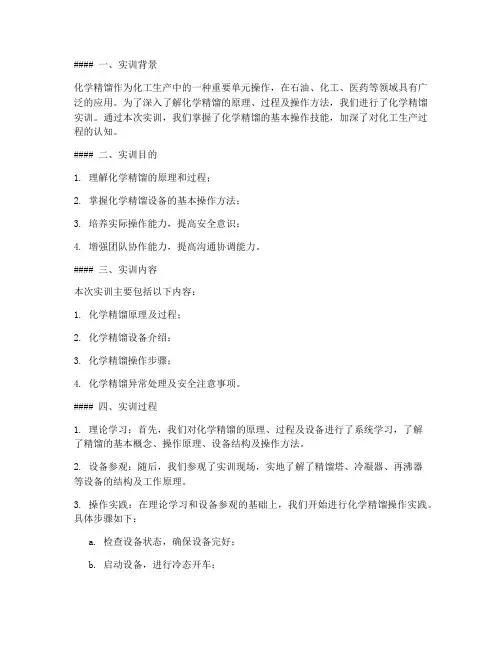

#### 一、实训背景化学精馏作为化工生产中的一种重要单元操作，在石油、化工、医药等领域具有广泛的应用。
为了深入了解化学精馏的原理、过程及操作方法，我们进行了化学精馏实训。
通过本次实训，我们掌握了化学精馏的基本操作技能，加深了对化工生产过程的认知。
#### 二、实训目的1. 理解化学精馏的原理和过程；2. 掌握化学精馏设备的基本操作方法；3. 培养实际操作能力，提高安全意识；4. 增强团队协作能力，提高沟通协调能力。
#### 三、实训内容本次实训主要包括以下内容：1. 化学精馏原理及过程；2. 化学精馏设备介绍；3. 化学精馏操作步骤；4. 化学精馏异常处理及安全注意事项。
#### 四、实训过程1. 理论学习：首先，我们对化学精馏的原理、过程及设备进行了系统学习，了解了精馏的基本概念、操作原理、设备结构及操作方法。
2. 设备参观：随后，我们参观了实训现场，实地了解了精馏塔、冷凝器、再沸器等设备的结构及工作原理。
3. 操作实践：在理论学习和设备参观的基础上，我们开始进行化学精馏操作实践。
具体步骤如下：a. 检查设备状态，确保设备完好；b. 启动设备，进行冷态开车；c. 进料，调整塔内温度、压力等参数；d. 调整回流比，控制塔顶、塔底产品纯度；e. 观察设备运行情况，发现异常及时处理。
4. 异常处理：在实训过程中，我们遇到了一些异常情况，如塔内温度、压力波动等。
通过查阅资料和请教老师，我们学会了如何处理这些异常情况。
5. 总结与反思：实训结束后，我们对本次实训进行了总结和反思，分析了操作过程中存在的问题，并提出了改进措施。
#### 五、实训收获1. 理论知识的巩固：通过本次实训，我们对化学精馏的原理、过程及设备有了更深入的了解，为今后从事相关工作打下了坚实基础。
2. 实际操作能力的提高：在实训过程中，我们掌握了化学精馏的基本操作方法，提高了实际操作能力。
3. 安全意识的增强：通过实训，我们认识到化工生产过程中的安全重要性，增强了安全意识。

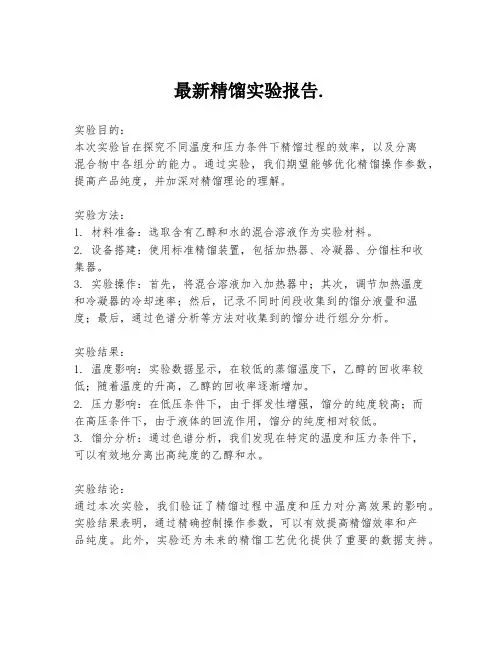

最新精馏实验报告.
实验目的：
本次实验旨在探究不同温度和压力条件下精馏过程的效率，以及分离
混合物中各组分的能力。
通过实验，我们期望能够优化精馏操作参数，提高产品纯度，并加深对精馏理论的理解。
实验方法：
1. 材料准备：选取含有乙醇和水的混合溶液作为实验材料。
2. 设备搭建：使用标准精馏装置，包括加热器、冷凝器、分馏柱和收
集器。
3. 实验操作：首先，将混合溶液加入加热器中；其次，调节加热温度
和冷凝器的冷却速率；然后，记录不同时间段收集到的馏分液量和温度；最后，通过色谱分析等方法对收集到的馏分进行组分分析。
实验结果：
1. 温度影响：实验数据显示，在较低的蒸馏温度下，乙醇的回收率较低；随着温度的升高，乙醇的回收率逐渐增加。
2. 压力影响：在低压条件下，由于挥发性增强，馏分的纯度较高；而
在高压条件下，由于液体的回流作用，馏分的纯度相对较低。
3. 馏分分析：通过色谱分析，我们发现在特定的温度和压力条件下，
可以有效地分离出高纯度的乙醇和水。
实验结论：
通过本次实验，我们验证了精馏过程中温度和压力对分离效果的影响。
实验结果表明，通过精确控制操作参数，可以有效提高精馏效率和产
品纯度。
此外，实验还为未来的精馏工艺优化提供了重要的数据支持。

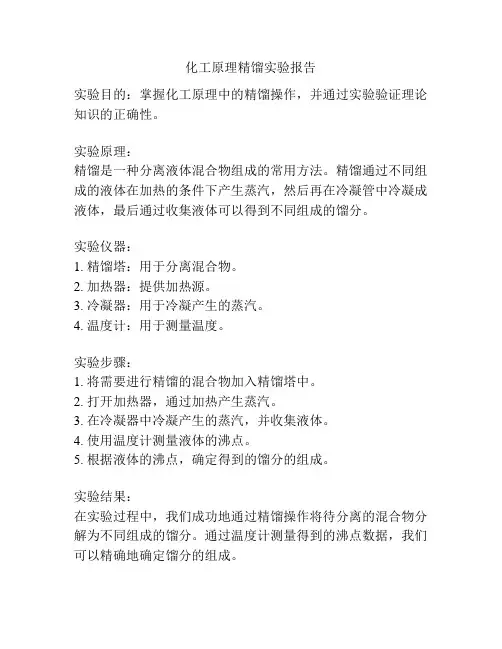

化工原理精馏实验报告
实验目的：掌握化工原理中的精馏操作，并通过实验验证理论知识的正确性。
实验原理：
精馏是一种分离液体混合物组成的常用方法。
精馏通过不同组成的液体在加热的条件下产生蒸汽，然后再在冷凝管中冷凝成液体，最后通过收集液体可以得到不同组成的馏分。
实验仪器：
1. 精馏塔：用于分离混合物。
2. 加热器：提供加热源。
3. 冷凝器：用于冷凝产生的蒸汽。
4. 温度计：用于测量温度。
实验步骤：
1. 将需要进行精馏的混合物加入精馏塔中。
2. 打开加热器，通过加热产生蒸汽。
3. 在冷凝器中冷凝产生的蒸汽，并收集液体。
4. 使用温度计测量液体的沸点。
5. 根据液体的沸点，确定得到的馏分的组成。
实验结果：
在实验过程中，我们成功地通过精馏操作将待分离的混合物分解为不同组成的馏分。
通过温度计测量得到的沸点数据，我们可以精确地确定馏分的组成。
实验结论：
通过这次实验，我们掌握了化工原理中的精馏操作，并验证了理论知识的正确性。
精馏是一种常用的分离液体混合物的方法，在工业生产中有着广泛的应用。
掌握了精馏操作，有助于我们理解和解决化工过程中的实际问题。

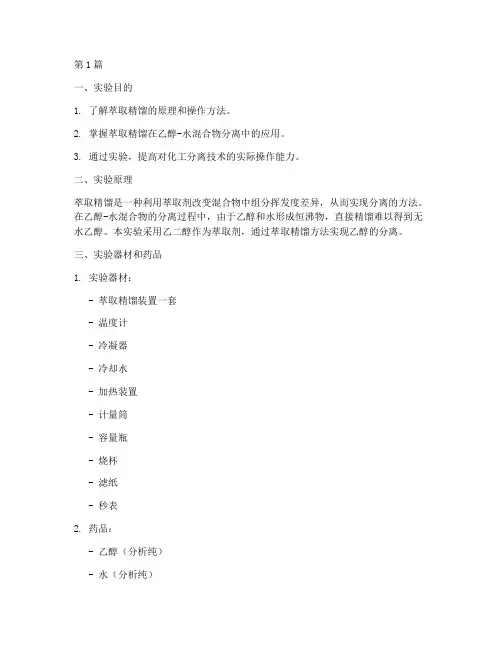

第1篇一、实验目的1. 了解萃取精馏的原理和操作方法。
2. 掌握萃取精馏在乙醇-水混合物分离中的应用。
3. 通过实验，提高对化工分离技术的实际操作能力。
二、实验原理萃取精馏是一种利用萃取剂改变混合物中组分挥发度差异，从而实现分离的方法。
在乙醇-水混合物的分离过程中，由于乙醇和水形成恒沸物，直接精馏难以得到无水乙醇。
本实验采用乙二醇作为萃取剂，通过萃取精馏方法实现乙醇的分离。
三、实验器材和药品1. 实验器材：- 萃取精馏装置一套- 温度计- 冷凝器- 冷却水- 加热装置- 计量筒- 容量瓶- 烧杯- 滤纸- 秒表2. 药品：- 乙醇（分析纯）- 水（分析纯）- 乙二醇（分析纯）四、实验步骤1. 将乙醇和水按一定比例混合，加入萃取精馏装置中。
2. 加入适量乙二醇作为萃取剂，并搅拌均匀。
3. 调节加热装置，控制塔顶温度在75℃左右。
4. 记录塔顶温度、塔底温度和回流比等参数。
5. 观察塔顶和塔底产物，分析分离效果。
6. 根据实验结果，调整操作参数，优化分离效果。
五、实验现象1. 在加热过程中，塔顶温度逐渐上升，回流比逐渐增大。
2. 塔顶产物颜色逐渐变浅，说明乙醇含量逐渐增加。
3. 塔底产物颜色逐渐加深，说明水含量逐渐增加。
4. 随着实验进行，塔顶产物中乙醇含量逐渐接近理论值。
六、实验结果与分析1. 通过实验，成功分离出无水乙醇，塔顶产物中乙醇含量达到99.5%以上。
2. 萃取精馏方法在乙醇-水混合物的分离中具有较好的效果，可以有效地提高乙醇的纯度。
3. 通过调整操作参数，可以优化分离效果，提高乙醇的产量。
七、实验结论1. 萃取精馏是一种有效的乙醇-水混合物分离方法，可以制备出高纯度的无水乙醇。
2. 通过调整操作参数，可以优化分离效果，提高乙醇的产量。
3. 本实验成功分离出无水乙醇，验证了萃取精馏方法的可行性。
八、实验讨论1. 实验过程中，温度控制对分离效果影响较大。
温度过高或过低都会影响分离效果。
2. 萃取剂的选择对分离效果也有一定影响。

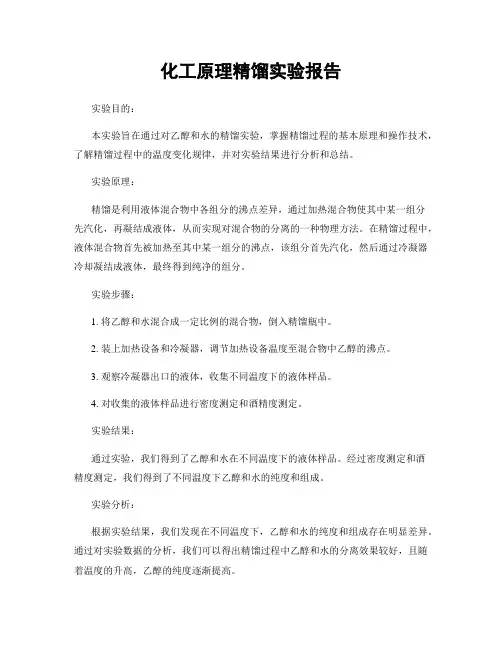

化工原理精馏实验报告实验目的：本实验旨在通过对乙醇和水的精馏实验，掌握精馏过程的基本原理和操作技术，了解精馏过程中的温度变化规律，并对实验结果进行分析和总结。
实验原理：精馏是利用液体混合物中各组分的沸点差异，通过加热混合物使其中某一组分先汽化，再凝结成液体，从而实现对混合物的分离的一种物理方法。
在精馏过程中，液体混合物首先被加热至其中某一组分的沸点，该组分首先汽化，然后通过冷凝器冷却凝结成液体，最终得到纯净的组分。
实验步骤：1. 将乙醇和水混合成一定比例的混合物，倒入精馏瓶中。
2. 装上加热设备和冷凝器，调节加热设备温度至混合物中乙醇的沸点。
3. 观察冷凝器出口的液体，收集不同温度下的液体样品。
4. 对收集的液体样品进行密度测定和酒精度测定。
实验结果：通过实验，我们得到了乙醇和水在不同温度下的液体样品。
经过密度测定和酒精度测定，我们得到了不同温度下乙醇和水的纯度和组成。
实验分析：根据实验结果，我们发现在不同温度下，乙醇和水的纯度和组成存在明显差异。
通过对实验数据的分析，我们可以得出精馏过程中乙醇和水的分离效果较好，且随着温度的升高，乙醇的纯度逐渐提高。
实验总结：本次实验通过对乙醇和水的精馏实验，使我们更加深入地了解了精馏过程的基本原理和操作技术。
同时，实验结果也验证了精馏过程中液体混合物的分离效果，并为我们今后在化工生产中的实际应用提供了重要参考。
结语：通过本次实验，我们不仅掌握了精馏过程的基本原理和操作技术，也对乙醇和水的混合物分离效果有了更深入的了解。
希望通过今后的实践操作和学习，能够更好地运用精馏技术解决实际生产中的问题，为化工生产贡献自己的一份力量。

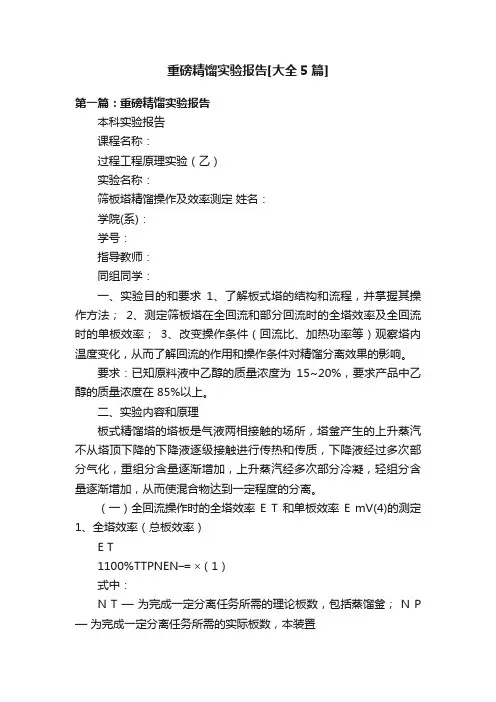

重磅精馏实验报告[大全5篇]第一篇：重磅精馏实验报告本科实验报告课程名称：过程工程原理实验（乙）实验名称：筛板塔精馏操作及效率测定姓名：学院(系)：学号：指导教师：同组同学：一、实验目的和要求1、了解板式塔的结构和流程，并掌握其操作方法；2、测定筛板塔在全回流和部分回流时的全塔效率及全回流时的单板效率；3、改变操作条件（回流比、加热功率等）观察塔内温度变化，从而了解回流的作用和操作条件对精馏分离效果的影响。
要求：已知原料液中乙醇的质量浓度为15~20%，要求产品中乙醇的质量浓度在 85%以上。
二、实验内容和原理板式精馏塔的塔板是气液两相接触的场所，塔釜产生的上升蒸汽不从塔顶下降的下降液逐级接触进行传热和传质，下降液经过多次部分气化，重组分含量逐渐增加，上升蒸汽经多次部分冷凝，轻组分含量逐渐增加，从而使混合物达到一定程度的分离。
（一）全回流操作时的全塔效率E T 和单板效率E mV(4)的测定1、全塔效率（总板效率）E T1100%TTPNEN-=⨯（1）式中：N T —为完成一定分离任务所需的理论板数，包括蒸馏釜； N P —为完成一定分离任务所需的实际板数，本装置第二篇：精馏实验报告本科实验报告课程名称：过程工程原理实验（乙）实验名称：筛板塔精馏操作及效率测定姓名：学院(系)：学号：指导教师：同组同学：一、实验目的和要求1、了解板式塔的结构和流程，并掌握其操作方法；2、测定筛板塔在全回流和部分回流时的全塔效率及全回流时的单板效率；3、改变操作条件（回流比、加热功率等）观察塔内温度变化，从而了解回流的作用和操作条件对精馏分离效果的影响。
要求：已知原料液中乙醇的质量浓度为 15~20%，要求产品中乙醇的质量浓度在 85% 以上。
二、实验内容和原理板式精馏塔的塔板是气液两相接触的场所，塔釜产生的上升蒸汽与从塔顶下降的下降液逐级接触进行传热和传质，下降液经过多次部分气化，重组分含量逐渐增加，上升蒸汽经多次部分冷凝，轻组分含量逐渐增加，从而使混合物达到一定程度的分离。
