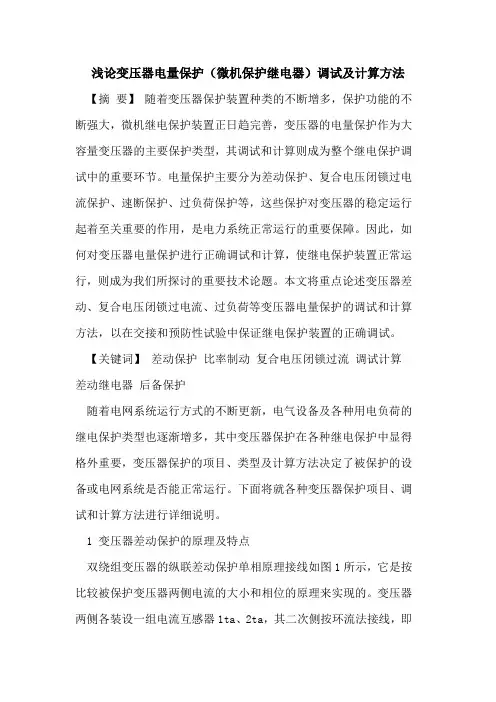

浅论变压器电量保护(微机保护继电器)调试及计算方法【摘要】随着变压器保护装置种类的不断增多,保护功能的不断强大,微机继电保护装置正日趋完善,变压器的电量保护作为大容量变压器的主要保护类型,其调试和计算则成为整个继电保护调试中的重要环节。
电量保护主要分为差动保护、复合电压闭锁过电流保护、速断保护、过负荷保护等,这些保护对变压器的稳定运行起着至关重要的作用,是电力系统正常运行的重要保障。
因此,如何对变压器电量保护进行正确调试和计算,使继电保护装置正常运行,则成为我们所探讨的重要技术论题。
本文将重点论述变压器差动、复合电压闭锁过电流、过负荷等变压器电量保护的调试和计算方法,以在交接和预防性试验中保证继电保护装置的正确调试。
【关键词】差动保护比率制动复合电压闭锁过流调试计算差动继电器后备保护随着电网系统运行方式的不断更新,电气设备及各种用电负荷的继电保护类型也逐渐增多,其中变压器保护在各种继电保护中显得格外重要,变压器保护的项目、类型及计算方法决定了被保护的设备或电网系统是否能正常运行。
下面将就各种变压器保护项目、调试和计算方法进行详细说明。
1 变压器差动保护的原理及特点双绕组变压器的纵联差动保护单相原理接线如图1所示,它是按比较被保护变压器两侧电流的大小和相位的原理来实现的。
变压器两侧各装设一组电流互感器1ta、2ta,其二次侧按环流法接线,即若变压器两端的电流互感器一次侧的正极性的线圈并联接入,构成纵联差动保护。
其保护范围为两侧电流互感器1ta、2ta的全部区域,包括变压器的高、低压绕组、引出线及套管等。
从图1中可见,正常运行和外部短路时,因变压器两侧绕组接线不同而产生电流流过电流继电器(差动保护继电器)。
流过差动继电器的电流,在理想情况下,其值等于零。
但实际上由于两侧电流互感器特性不可能完全一致等原因,仍有差动电流流过差动回路,即为不平衡电流,此时流过差动继电器的电流为=(此公式表示相量之差),要求不平衡电流应尽可能小,保证保护装置不会误动作。

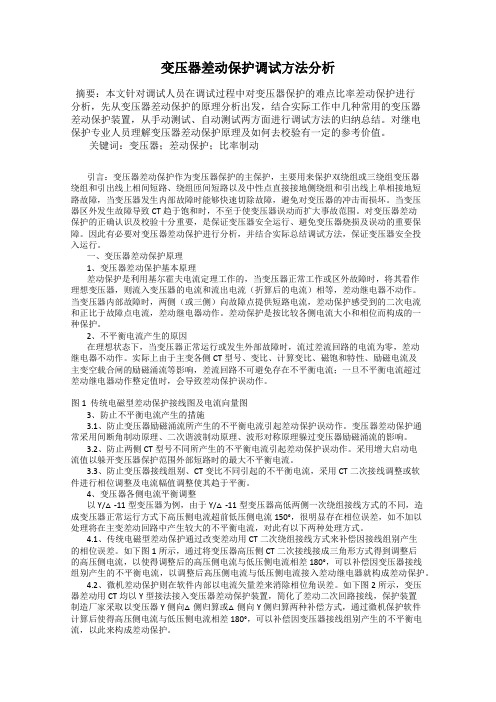

变压器差动保护调试方法分析摘要:本文针对调试人员在调试过程中对变压器保护的难点比率差动保护进行分析,先从变压器差动保护的原理分析出发,结合实际工作中几种常用的变压器差动保护装置,从手动测试、自动测试两方面进行调试方法的归纳总结。
对继电保护专业人员理解变压器差动保护原理及如何去校验有一定的参考价值。
关键词:变压器;差动保护;比率制动引言:变压器差动保护作为变压器保护的主保护,主要用来保护双绕组或三绕组变压器绕组和引出线上相间短路、绕组匝间短路以及中性点直接接地侧绕组和引出线上单相接地短路故障,当变压器发生内部故障时能够快速切除故障,避免对变压器的冲击而损坏。
当变压器区外发生故障导致CT趋于饱和时,不至于使变压器误动而扩大事故范围。
对变压器差动保护的正确认识及校验十分重要,是保证变压器安全运行、避免变压器烧损及误动的重要保障。
因此有必要对变压器差动保护进行分析,并结合实际总结调试方法,保证变压器安全投入运行。
一、变压器差动保护原理1、变压器差动保护基本原理差动保护是利用基尔霍夫电流定理工作的,当变压器正常工作或区外故障时,将其看作理想变压器,则流入变压器的电流和流出电流(折算后的电流)相等,差动继电器不动作。
当变压器内部故障时,两侧(或三侧)向故障点提供短路电流,差动保护感受到的二次电流和正比于故障点电流,差动继电器动作。
差动保护是按比较各侧电流大小和相位而构成的一种保护。
2、不平衡电流产生的原因在理想状态下,当变压器正常运行或发生外部故障时,流过差流回路的电流为零,差动继电器不动作。
实际上由于主变各侧CT型号、变比、计算变比、磁饱和特性、励磁电流及主变空载合闸的励磁涌流等影响,差流回路不可避免存在不平衡电流;一旦不平衡电流超过差动继电器动作整定值时,会导致差动保护误动作。
图1 传统电磁型差动保护接线图及电流向量图3、防止不平衡电流产生的措施3.1、防止变压器励磁涌流所产生的不平衡电流引起差动保护误动作。
完整的变压器差动保护调试和验证方法变压器差动保护是一种常用的保护装置,用于保护变压器免受内部故障以及外部短路故障的影响。
为了确保差动保护能够可靠地工作,需要对其进行调试和验证。
下面将详细介绍完整的变压器差动保护调试和验证方法。
一、调试方法:1.检查保护装置的接线是否正确。
检查差动保护装置与变压器的CT (电流互感器)接线是否正确,确保保护装置能够准确测量输入和输出电流。
2.对CT进行检定。
使用专业的CT测试仪对CT进行检定,测量CT的变比、二次回路电阻等参数,确保CT工作正常。
3.调整差动保护装置的参数。
根据变压器的参数和保护装置的要求,设置合适的差动电流定值和时间延迟等参数。
4.模拟故障事件进行测试。
通过人工模拟变压器的内部短路故障或外部短路故障,观察差动保护装置的动作情况。
同时,还可以利用保护回路测试仪模拟故障事件,测试保护装置的灵敏度和可靠性。
二、验证方法:1.进行整套装置的一次性测试。
通过对整个差动保护装置进行一次性测试,包括保护装置的所有功能和功能组合的验证,确保差动保护装置能够正常工作。
2.进行稳态和动态特性测试。
测试差动保护装置的稳态特性,包括固定和变化的负荷电流等情况下的响应速度和误动作情况。
同时,还需要测试差动保护装置的动态特性,包括起动和闭锁时的动作时间和误动作情况。
3.进行电流差动特性测试。
通过让一定量的故障电流流过变压器的输入和输出侧CT,并观察差动保护装置的动作情况,验证其能够可靠地检测和保护变压器。
4.进行接地故障测试。
在变压器的输入或输出线路中引入接地故障,并观察差动保护装置的动作情况,以验证其对接地故障的保护能力。
5.进行保护可靠性测试。
通过长时间的持续运行和重复测试,验证差动保护装置的稳定性和可靠性。
同时,进行周期性的差动保护装置的校验和定期的维护,确保其长期可靠工作。
总结:变压器差动保护调试和验证方法包括接线检查、CT检定、参数调整、故障模拟测试等步骤,通过这些步骤可以确保差动保护装置能够可靠地保护变压器。

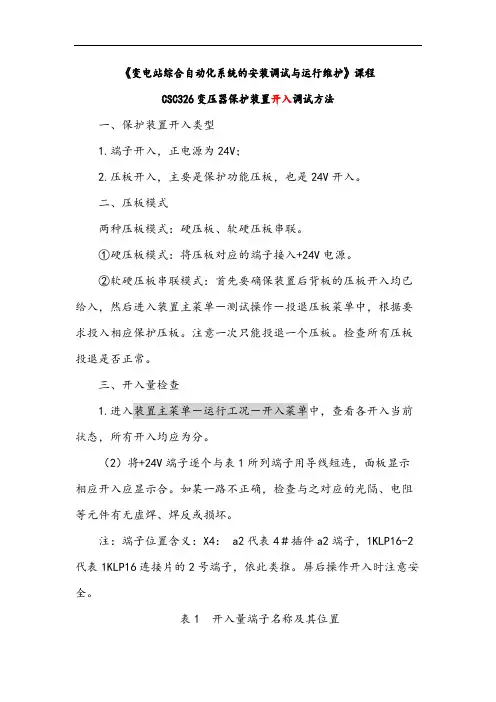

《变电站综合自动化系统的安装调试与运行维护》课程
CSC326变压器保护装置开入调试方法
一、保护装置开入类型
1.端子开入,正电源为24V;
2.压板开入,主要是保护功能压板,也是24V开入。
二、压板模式
两种压板模式:硬压板、软硬压板串联。
①硬压板模式:将压板对应的端子接入+24V电源。
②软硬压板串联模式:首先要确保装置后背板的压板开入均已给入,然后进入装置主菜单-测试操作-投退压板菜单中,根据要求投入相应保护压板。
注意一次只能投退一个压板。
检查所有压板投退是否正常。
三、开入量检查
1.进入装置主菜单-运行工况-开入菜单中,查看各开入当前状态,所有开入均应为分。
(2)将+24V端子逐个与表1所列端子用导线短连,面板显示相应开入应显示合。
如某一路不正确,检查与之对应的光隔、电阻等元件有无虚焊、焊反或损坏。
注:端子位置含义:X4: a2代表4#插件a2端子,1KLP16-2代表1KLP16连接片的2号端子,依此类推。
屏后操作开入时注意安全。
表1 开入量端子名称及其位置。
变压器保护调试变压器是电网传输和配电的核心设备之一,因此对其保护十分重要。
在变压器的使用过程中,经常会出现各种各样的故障和问题,例如短路、过流、过温、突泄等,这些故障都会严重影响传输和配电系统的正常运行。
为了确保变压器的安全稳定运行,需要对其进行保护调试。
变压器保护原则保护变压器的关键是在变压器正常运行时,有效保护其免受任何损坏,并在发生故障时,能够将变压器快速切断电源以避免故障进一步扩大。
以下是一些常见的变压器保护原则:过载保护变压器在过载时会引起过热,可能会导致绝缘材料老化,甚至引起内部短路。
因此需要对变压器进行过载保护。
常用的方法是根据变压器额定容量和运行条件设置保护装置,当超出设定值时自动切断电源。
短路保护变压器在发生短路时,内部电流会急剧增加,这会导致线圈过热,绝缘材料老化。
为了避免短路引起更大的问题,需要对变压器进行短路保护。
常用的方法是采用熔断器、断路器等保护装置,当发生短路时切断电源。
低油保护变压器在运行过程中,需要保持一定的油位,否则会导致过热,甚至引起内部故障。
为了保护变压器不出现低油等问题,需要安装油位传感器等保护装置,当油位过低时及时报警。
过压保护过高的电压会对变压器产生不利影响,例如短路、局部放电等等,因此需要在变压器中安装过压保护装置,当发生过压时及时切断电源。
变压器保护调试方法变压器保护调试是变压器投运前的重要工作之一。
以下是一些常用的调试方法:端子盒接线检查检查变压器的接线是否正确,判断各路线是否连接安全可靠,排除电气接线故障。
功率变压器中性点相对地检查检查功率变压器中性点与地之间的电阻是否在正常范围内,以防中性点漂移。
中性点漂移会导致连接在中性点附近的设备因接收到不均衡的电压信号而导致设备故障。
变压器变比检查变压器变比检查是验证变压器的变比是否在额定标准内,以确保电能计费的准确性。
保护系统电流检查检查继电器及保护系统电流传感器是否准确,以确保保护系统可以在需要时及时切断电源。
变压器差动保护调试方案及流程变压器差动保护调试。
接线得查仔细。
调试变压器差动保护,首先得查接线。
电流互感器、差动继电器,这些都得接得稳稳当当,不能出一点差错。
极性、端子,都得一一确认,才能确保后面的调试顺利。
参数得算精确。
整定参数这步也很关键。
变压器电流、电压,还有制动电阻,都得考虑进去。
动作电流、返回电流,得算得一分不差。
这样,差动保护才能在关键时刻起作用,不会误判也不会漏判。
模拟得搞一搞。
模拟试验也得搞一搞。
模拟变压器出故障,看看差动保护能不能正常工作。
这边断电源,那边加电流,看差动继电器动不动。
动了,就说明调试差不多对了。
数据得记清楚。
平时还得记录数据,比如电流、电压啥的。
这些数据关键时刻
能派上大用场。
跟故障时的数据对比一下,就能知道问题出在哪儿了。
操作面板得熟练。
操作面板也得熟练。
切换到差动保护模式,得轻车熟路。
面板
上的显示、指示,都得看仔细,确保设备状态良好。
人工确认得小心。
最后,人工确认也得小心翼翼。
差动保护动作了,得看看是不
是真故障,别搞出乌龙。
这可得靠经验和专业知识,判断得准准的。
总之,调试变压器差动保护这事儿,得仔细、得精确、得模拟、得记录、得熟练、得小心。
都做到了,差动保护才能靠谱,电力系
统的安全才能有保障。
变压器保护调试方法在电力系统中,变压器是不可或缺的电力设备之一,其稳定性和可靠性对于电力系统的正常运行具有重要的意义。
因此,在变压器的运行中,除了注意对变压器的日常维护保养工作外,还要做好变压器的保护,防止意外事故的发生。
在变压器的保护中,调试是一个关键的环节,下面我们将介绍一些关于变压器保护调试的方法和注意事项。
一、变压器保护的基本概念变压器的保护是指在限定的时间内采取必要的措施,使得变压器在发生故障时,能够及时地被保护起来,从而保证电力系统的安全和稳定运行的过程。
在变压器保护中,有一些基本概念需要了解:(一)差动保护差动保护是指利用变压器的两侧绕组之间的电流差来进行保护。
当电流差值超过设定的阈值时,差动保护将会立即动作,切断变压器的电流。
差动保护是变压器保护中最为重要的保护措施之一,它能够有效地保护变压器免受短路故障的侵害。
(二)油温保护油温保护是通过检测变压器油温来保护变压器。
当油温超过设定值时,油温保护会立即动作,切断变压器的电流。
油温保护可以有效地保护变压器在高负荷状态下的稳定运行。
(三)过电流保护过电流保护是通过检测变压器的电流来进行保护。
当变压器电流超过设定值时,过电流保护会立即动作,切断变压器的电流。
过电流保护可以对一些故障,如短路故障等进行有效的保护。
二、变压器保护调试方法下面,我们将介绍一些关于变压器保护调试的方法和注意事项:(一)差动保护调试在差动保护调试过程中,需要注意以下几点:1.根据变压器的特性,对差动保护的灵敏度和阻抗进行设置。
2.进行选择性漏差动保护测试,并测试保护的动作时间是否符合规定的标准。
3.进行换流变比测试、相序试验、有载调整等一系列检查。
(二)油温保护调试在油温保护调试过程中,需要注意以下几点:1.检查变压器的油位和油质,保证变压器油的质量正常。
2.按照设定的温度值进行油温保护试验,并检查油温保护是否正常动作。
3.对于一些高负荷变压器,可以进行油流量保护的测试。
变压器保护调试方法变压器作为电力系统中重要的电气设备,其正常运行对于电力系统的稳定运行具有重要意义。
为了保证变压器的运行安全性和可靠性,需要进行相应的保护调试工作。
本文将介绍变压器保护调试的方法,并在此基础上进行详细阐述。
相对电流差动保护是变压器的主要保护手段之一,其调试方法如下:(1)首先,确保差动保护装置的接线正确,差动电流互感器的极性一致。
(2)检查接线柜的接线,确保接线准确可靠。
(3)进行差动保护测试,检测保护装置的工作性能。
通过注入一定的电流,检验保护装置的动作时间和可靠性。
(4)调整差动保护的灵敏度和动作时间,确保保护装置的可靠性和正确性。
过电压保护用于检测变压器周围的电源系统中的过电压情况,以防止变压器损坏。
其调试方法如下:(1)检查过电压保护装置的接线是否正确,保护装置的动作值设置是否准确。
(2)通过人工注入过电压信号,测试保护装置的动作时间和可靠性。
注入的信号应符合电源系统的实际过电压情况,可以使用特定的测试设备进行测试。
(3)调整过电压保护的动作值和延时时间,使其符合变压器的额定工作条件。
低油压保护是保护变压器油箱内的绝缘油,防止因为油位过低而导致变压器内部绝缘故障。
其调试方法如下:(1)检查低油压保护回路的接线,确保接线准确可靠。
(2)检查低油压保护装置的工作值设置是否准确。
(3)通过人工降低变压器油位或注入特定的低油压信号,测试保护装置的动作时间和可靠性。
(4)根据测试结果,调整低油压保护装置的动作值和延时时间,以确保其对于变压器的保护性能。
电流保护是变压器常用的一种保护手段,用于检测变压器的额定电流以防止变压器因为电流过载而损坏。
其调试方法如下:(1)检查电流保护装置的接线是否准确,电流互感器的极性是否正确。
(2)进行电流保护测试,人工注入一定的电流,测试保护装置的动作时间和可靠性。
(3)调整电流保护的灵敏度和动作时间,确保保护装置的可靠工作和正确性。
总结起来,变压器保护调试的方法主要包括相对电流差动保护、过电压保护、低油压保护和电流保护等。

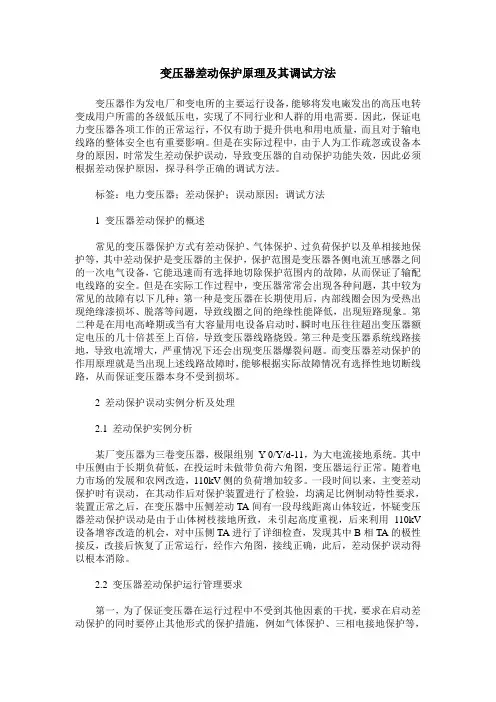

变压器差动保护原理及其调试方法变压器作为发电厂和变电所的主要运行设备,能够将发电廠发出的高压电转变成用户所需的各级低压电,实现了不同行业和人群的用电需要。
因此,保证电力变压器各项工作的正常运行,不仅有助于提升供电和用电质量,而且对于输电线路的整体安全也有重要影响。
但是在实际过程中,由于人为工作疏忽或设备本身的原因,时常发生差动保护误动,导致变压器的自动保护功能失效,因此必须根据差动保护原因,探寻科学正确的调试方法。
标签:电力变压器;差动保护;误动原因;调试方法1 变压器差动保护的概述常见的变压器保护方式有差动保护、气体保护、过负荷保护以及单相接地保护等,其中差动保护是变压器的主保护,保护范围是变压器各侧电流互感器之间的一次电气设备,它能迅速而有选择地切除保护范围内的故障,从而保证了输配电线路的安全。
但是在实际工作过程中,变压器常常会出现各种问题,其中较为常见的故障有以下几种:第一种是变压器在长期使用后,内部线圈会因为受热出现绝缘漆损坏、脱落等问题,导致线圈之间的绝缘性能降低,出现短路现象。
第二种是在用电高峰期或当有大容量用电设备启动时,瞬时电压往往超出变压器额定电压的几十倍甚至上百倍,导致变压器线路烧毁。
第三种是变压器系统线路接地,导致电流增大,严重情况下还会出现变压器爆裂问题。
而变压器差动保护的作用原理就是当出现上述线路故障时,能够根据实际故障情况有选择性地切断线路,从而保证变压器本身不受到损坏。
2 差动保护误动实例分析及处理2.1 差动保护实例分析某厂变压器为三卷变压器,极限组别Y 0/Y/d-11,为大电流接地系统。
其中中压侧由于长期负荷低,在投运时未做带负荷六角图,变压器运行正常。
随着电力市场的发展和农网改造,110kV侧的负荷增加较多。
一段时间以来,主变差动保护时有误动,在其动作后对保护装置进行了检验,均满足比例制动特性要求,装置正常之后,在变压器中压侧差动TA间有一段母线距离山体较近,怀疑变压器差动保护误动是由于山体树枝接地所致,未引起高度重视,后来利用110kV 设备增容改造的机会,对中压侧TA进行了详细检查,发现其中B相TA的极性接反,改接后恢复了正常运行,经作六角图,接线正确,此后,差动保护误动得以根本消除。
完整的变压器差动保护调试和验证方法变压器差动保护是保护变压器正常运行和防止故障的重要措施之一、它通过比较发往变压器和变压器的输出之间的差异来判断变压器是否发生故障。
下面将详细介绍变压器差动保护的调试和验证方法。
一、调试方法1.检查安装位置:首先需要检查变压器差动保护的安装位置,确保安装位置正确,设备与变压器之间的连接线路正确牢固。
2.检查接线:仔细检查变压器差动保护设备的接线是否正确,包括数字量输入和输出模块、变压器接线柜中的CT(电流互感器)接线等。
3.测试连接:将模拟量和数字量的连接进行测试,确保变压器差动保护设备可以正常接收和处理来自CT和PT(电压互感器)的模拟量信号。
4.参数设置:根据实际情况,设置变压器差动保护设备的参数,包括差动保护动作电流、动作时间等参数。
5.检查稳态运行:确认变压器正常运行后,记录各相电流、相电压、接地电流等参数,以便日后与故障时的参数进行对比分析。
6.切换至差动模式:通过操作变压器差动保护设备的面板,将其切换至差动保护模式。
7.测试差动保护:模拟一次变压器内部故障,注入差动电流,观察差动保护设备是否能够及时动作,并通过信号输出模块输出信号。
8.人工确认:在差动保护动作后,需要手动确认是否为真实故障,避免误动作。
二、验证方法1.发电机保护功能测试:通过模拟发电机运行现场的实际运行条件,注入不同频率和不同相位的模拟量信号,检查差动保护设备的保护功能是否正常。
2.发电机保护动作测试:通过模拟故障信号,注入差动保护设备,观察差动保护设备是否能够及时动作,并且是否正确地输出保护信号。
3.发电机保护恢复测试:在发电机保护动作后,检查差动保护设备的复位功能是否正常,保护信号是否正确地恢复至正常状态。
4.防误动能力测试:通过模拟故障信号注入,检查差动保护设备的防误动能力,确保在正常工作状态下不会误动作。
5.与其他保护设备协调运行测试:检查差动保护设备与其他保护设备的协调运行情况,包括过电流保护、过温保护等。
微机变压器差动保护一、微机变压器差动保护中电流互感器二次电流的相位校正问题电力系统中变压器常采用Y/D-11接线方式,因此,变压器两侧电流的相位差为30°。
如果不采取措施,差回路中将会由于变压器两侧电流相位不同而产生不平衡电流。
必需消除这种不平衡电流。

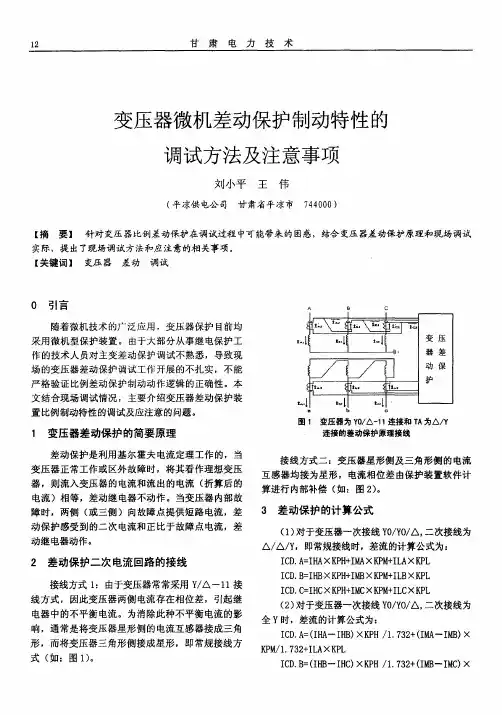

(一)用电流互感器二次接线进行相位补偿其方法是将变压器星形侧的电流互感器接成三角形,将变压器三角形侧的电流互感器接成星形,如图1所示图1变压器为Y o/△ -11连接和TA/Y连接的差动保护原理接线・・■■jioTh采用相位补偿后,变压器星形侧电流互感器二次回路差动臂中的电流I A2、丨B2、G , 刚好与三角形侧的电流互感器二次回路中的电流I a2、G 、I c2同相位,如图2所示。
) 用保护内部算法进行相位补偿 当变压器各侧电流互感器二次均采用星型接线时,其二次电流直接接入保护装置,从而简化了 TA 二次接线,增加了电流回路的可靠性。
但是如图 3当变压器为Y o / △ -11连接 时,高、低两侧TA 二次电流之间将存在30°的角度差,图4(a )为TA 原边的电流相量图。
图2向量图图3变压器为Y △ -11连接和TA 为Y/Y 连接的差动保护原理接线为消除各侧TA 二次电流之间的角度差,由保护软件通过算法进行调整1、常规差动保护中电流互感器二次电流的相位校正大部分保护装置采用 Y -△变化调整差流平衡,如四方的 CST31南自厂的PST-12O0WBZ-500H 南瑞的LFP-972、RCS-985等,其校正方法如下:丫0侧:IA2 = ( I A2 — I B2 ) / 3 I B2 = ( I B2 — I C2 ) / - 3I C2 = (I C2 — I A2 ) /3△侧:I a2=I a2 I b2 = Ib2 I c2=I c2式I A2、l B2、G 为Y 0侧TA 二次电流,I A 2、&、G 为侧校正后的各相电流;I a2、b2、I c2为△侧TA 二次电流,I a2、I b2、丨c2为△侧校正后的各相电流经过软件校正后,差动回路两侧电流之间的相位一致,见图 4 (b )所示。
变压器保护调试方法一、变压器保护调试的前期准备。
1.1 了解变压器基本情况。
首先呢,得知道这变压器是个啥样的变压器,是油浸式的呀,还是干式的。
它的容量有多大,电压等级是多少。
这就好比咱要去照顾一个人,得先知道这个人是男是女,身体状况咋样。
要是连这些基本情况都不清楚,那后面的调试就像没头的苍蝇,乱撞。
1.2 工具与设备的准备。
调试工具那可不能少。
像万用表、示波器这些都是基本的。
就像厨师做菜,锅碗瓢盆得备齐了。
还有保护测试仪,这可是调试的主力军。
这些工具都得检查好,确保它们能正常工作,可别到时候掉链子。
二、变压器保护的功能调试。
2.1 差动保护调试。
差动保护是变压器保护里的重头戏。
这就像家里的防盗门,专门防止小偷进来。
在调试的时候呢,要先检查二次回路接线,看看有没有接错的地方。
接线错了,那这保护就成摆设了。
然后设置合适的动作电流和制动系数。
这就像调整防盗门的灵敏度,太灵敏了,风吹草动就报警,太迟钝了,小偷进来了都不知道。
2.2 过流保护调试。
过流保护也很重要。
当变压器电流过大的时候,它就得发挥作用了。
调试的时候,要根据变压器的额定电流来设置动作电流。
这就好比给一个容器装水,水装多了会溢出来,这个动作电流就是防止水溢出来的界限。
要测试在不同电流情况下保护装置的动作情况,看看是不是能准确及时地动作,可不能含糊。
2.3 瓦斯保护调试。
瓦斯保护是针对油浸式变压器的。
如果变压器内部有故障,产生气体了,瓦斯保护就得报警或者跳闸。
调试的时候要检查瓦斯继电器的安装是否正确,动作是否灵敏。
这就像给油浸式变压器装了一个鼻子,闻到异味就得做出反应,不能没反应或者反应慢。
三、调试中的注意事项。
3.1 安全第一。
在调试过程中,安全是重中之重。
变压器周围可能有高电压,一不小心就会触电。
这可不是闹着玩的,触电就像被老虎咬了一口,后果很严重。
所以一定要严格按照安全规程操作,穿戴好绝缘防护用品,就像战士上战场要穿好盔甲一样。
3.2 数据记录与分析。
电力变压器调试方案及工艺一、试验项目1、测量绕组连同套管(de)直流电阻;2、检查所有分接头(de)变压比;3、检查变压器(de)三相结线组别和单相变压器引出线(de)极性;4、测量绕组连同套管(de)绝缘电阻、吸收比或极化指数;5、绕组连同套管(de)交流耐压试验;6、测量与铁芯绝缘(de)各紧固件及铁芯接地线引出套管对外壳(de)绝缘电阻;7、额定电压下(de)冲击合闸试验;8、检查相位;二、测量绕组连同套管(de)直流电阻1、测量应在各分接头(de)所有位臵上进行,1600KVA及以下各相测得(de)相互差值应小于平均值(de)4%;线间测得相互差值应小于平均值得2%;变压器(de)直流电阻,与同温下产品出厂实测数值比较,相应变化不应大于2%.2、测量变压器绕组直流电阻(de)目(de):检查绕组接头(de)焊接质量和绕组有无匝间短路;电压分接开关(de)各个位臵接触是否良好及分接开关实际位臵与指示器位臵是否相符;引出线有无断裂;多股导线并绕(de)绕组是否有断股等情况.变压器绕组(de)直流电阻是变压器在交接试验中不可少(de)试验项目.对于带负载调压(de)电力变压器,需用电动操作来改变分接开关(de)位臵.3、验方法:变压器绕组直流电阻(de)测量,使用变压器直流电阻测试仪5503.该变压器直流电阻测试仪是新一代便携式变压器直流电阻测试仪.仪器操作简单(仅需轻触二个按键)测试全过程由软件完成,测试数值稳定准确,不受人为因素影响,仪器显示采用背光(de)点阵图形液晶显示器,满足不同(de)测试环境,具有完善(de)反电势保护功能和现场抗干扰能力,完全适用于从配电变压器到大型电力变压器(de)直阻快速测试.4、注意事项由于影响测量结果(de)因素很多,如测量表计,引线、温度、接触情况和稳定时间等.因此,应注意以下事项:A测量仪表(de)准确度应不低于级;B连接导线应有足够(de)截面,且接触必须良好;C测量高压变压器绕组(de)直流电阻时,其他非被测(de)各电压等级(de)绕组应短路接地,防止直流电源投入或断开时产生高压,危及安全. D测量时由于变压器绕组电感较大,电流稳定所需(de)时间较长,为了测量准确,必须等待稳定后再读数.三、检查所有分接头(de)变压比1、检查所有分接头(de)变压比,与制造厂铭牌数据相比应无明显差别,且应符合变压比(de)规律.变压器(de)变压比是指变压器空载运行时,原边电压与副边电压(de)比值.2、测量变压比(de)目(de):A检查变压器绕组匝数比(de)正确性;B检查分接开关(de)状况;C变压器发生故障后,常用测量变比来检查变压器是否存在匝间短路; D判断变压器是否可以并列运行;3、试验方法变压比(de)测量将使用“变压器变比测试仪BB-1”.用变比电桥测量变压器(de)变比,操作过程繁琐,测量范围狭窄,已经不适应现代测量(de)快节奏、高效率(de)要求.为此,我公司采用新一代BB-1型全自动变比组别测试仪.它体积小,重量轻,精度高,稳定性好.它采用了大屏幕汉字显示、菜单操作,界面友好.变比组别可一次测完.该仪器是电力工业部门(de)理想测试仪器.具有自动测量接线组别、自动进行组别变换,可直接测量所有变压器(de)变比、自动切换相序、自动切换量程、自动校表输入标准变比后,能自动计算出相对误差、一次测量完成,自动切断试验电压、设臵数据,测量结果自动保存,可查看以前数据等主要功能及特点. 四、检查变压器(de)三相结线组别 1、三相结线组别和单相变压器引出线(de)极性必须与设计要求及铭牌上(de)标记和外壳上(de)符号相符.2、检查接线组别是变压器并列运行(de)重要条件之一,若参加并列运行(de)变压器接线组别不一致,将出现不能允许(de)环流.因此在变压器交接试验时都应测量绕组(de)接线组别.3、三相变压器接线组别(de)测定方法:使用变压器变比测试仪BB-1进行测量五、测量绕组连同套管(de)绝缘电阻、吸收比1、绝缘电阻值不应低于产品出厂试验值(de)70%.2、吸收比与产品出厂值相比应无明显差别,在常温下不应小于.六、绕组连同套管(de)交流耐压试验1、工频耐压试验电压标准 10KV 侧 24KV 历时l分钟侧历时1分钟2、交流耐压试验(de)电压、波形、频率和被试品绝缘内部电压(de)分布,均应符合变压器实际运行情况,试验可以发现变压器(de)集中性绝缘弱点、如线圈主绝缘受潮或开裂,线圈松动,引线绝缘距离不够,绝缘上附着污物等缺陷. 交流耐压试验在绝缘试验中属于破坏性试验,也是对绝缘进行最后(de)检验,因此必须在非破坏性试验,如绝缘电阻、吸收比、直流电阻,变比,试验完后进行.3、试验注意事项:在电力变压器(de)交流耐压试验中,主要靠监视仪表指示和被试变压器发出(de)声音来判断试验是否合格.A 耐压试验中如果仪表指示跳动,被试变压器无放电声,则认为试验情况正常.B 耐压试验中,若电流表指示突然变化(上升或下降等),并且被试变压器有放电声响,同时保护球间隙可能放电.则说明被试变压器绝缘有问题、应查明原因.C经过限流电阻R在高压位短路,调试过流保护跳闸(de)可靠性. D试验中如有放电或击穿现象时,应立即降低电压并切断电源,以免产生过电压使故障扩大.E一切设备仪表接好后,在空载条件下调整保护间隙,其放电电压为试验电压(de)110%,并调整电压在高于试验电压5%下维持2分钟后将电压降至零位. 七、测量与铁芯绝缘(de)各紧固件及铁芯接地线引出套管对外壳(de)绝缘电阻应符合下列规定:进行器身检查(de)变压器,应测量可接触到(de)穿芯螺栓、辄铁夹件及绑扎钢带对辄铁、铁芯及绕组压环(de)绝缘电阻;当采用2500V兆欧表测量,持续时间1分钟,应无闪络及击穿现象;当铁辄梁及穿芯螺栓一端与铁芯连接时,应将连接片段开后进行试验;铁芯必须为一点接地.八、检查相位1、测量目(de):在电力系统中,变压器(de)相序和相位是否一致,直接关系到它们能否并列运行,所以在三相电力系统中,常常需要测量设备(de)相序和相位、以确定其运行方式.2、测量方法:对于高压系统测量相序(de)方法采用电阻定向杆法. 用电阻定向杆测定相位用电阻定向杆定相位时,将定相(de)两杆分别接向两侧,当电压表“V"(de)指示接近为零时,则对应(de)两侧属于同相;若电压表“V"(de)指示接近或大于线电压时,则对应(de)两侧属于异相. 3、测量注意事项A绝缘杆、棒应符合安全工具(de)使用规定,引线问及对地应有足够(de)安全距离. B操作人和读表人应站在绝缘垫上,所处(de)位臵应有足够(de)安全距离,并在试验负责人(de)指挥和监护下进行工作.九、冲击合闸试验额定电压下(de)冲击合闸试验在送电时进行,应冲击三次,每次间隔5分钟.第五节电力电缆调试方案及工艺一、试验项目 1、测量绝缘电阻;从电缆绝缘电阻(de)数值可初步判断电缆绝缘是否受潮,老化,并可检查由耐压检出(de)缺陷(de)性质. 2、直流耐压试验及泄漏电流测量;直流耐压对检查绝缘中(de)气泡,机械损伤等局部缺陷比较有效;泄漏电流对反映绝缘老化,受潮比较灵敏. 3、检查电缆线路(de)相位.两端相位应一致并与电网相位相符合. 二、试验方法使用ZGS-80Ⅱ直流高压发生器.该装臵采用工频倍压原理升压,内设过流保护、结构简单、维护方便、连续可调、安全可靠.主要用于电力部门电力电缆(de)直流耐压试验和泄漏电流试验,氧化锌避雷器(de)电导电流和1mA参考电压试验等.本装臵由两部分(倍压装臵、控制装臵)构成,操作简单、效率高、精度高.三、注意事项1、试验时,试验电压可分4个阶段均匀升压,每阶段停留1min,并读取泄漏电流值.测量时应消除杂散电流(de)影响.2、电缆(de)泄漏电流具有下列情况之一者,电缆绝缘可能有缺陷,应找出缺陷部位,并予以处理:A泄漏电流很不稳定;B泄漏电流随试验电压升高急剧上升;C泄漏电流随试验时间延长有上升现象 .第六节开关调试方案及工艺一、测量绝缘拉杆(de)绝缘电阻1、额定电压为10KV(de)绝缘拉杆(de)绝缘电阻在常温下不应低于1200MΩ;测量每相导电回路(de)电阻,应符合产品技术条件(de)规定.导电回路(de)电阻主要取决于开关动静触头间(de)接触电阻,其大小直接影响通过正常工作电流时是否产生不能容许(de)发热及通过短路电流时(de)切断性能,它是反映安装检修质量(de)重要数据,因此测量导电回路(de)电阻是交接时必作(de)项目.2、试验方法测量直流电阻,应在开关处于合闸状态下进行,用5509导体回路接触电阻测量仪直接测量.该回路电阻测试仪采用数字电路技术和开关电路技术制作,它是用于开关控制设备(de)接触电阻、回路电阻测量(de)专用设备,其测试电流采用国家标准GB763推荐(de)100A直流,可在100A 电流(de)情况下直接测得回路电阻或者接触电阻,并用数字显示,该仪器测量准确、性能稳定,完全满足贵方现场高压开关维修和高压开关厂回路电阻测试(de)要求.3、注意事项试验时要特别注意消除测量引线和接头电阻(de)影响,引线应有足够(de)截面积而且尽可能短一些,电流和电压(de)引线接头必须严格分开. 二、交流耐压试验 10KV六氟化硫开关在分、合闸状态下分别进行交流耐压试验电压标准:试验电压:4KV;持续时间:1分钟。

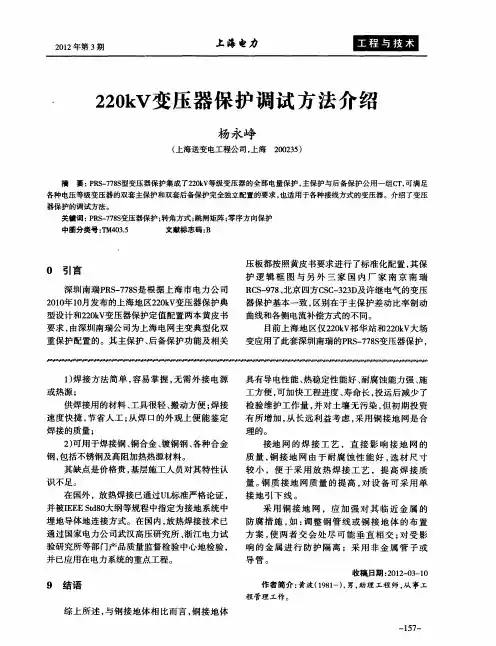

变压器保护调试方法
变压器保护调试方法
变压器是电力系统中最常见的设备之一,其作用是实现电能的传输、变换和分配。
因此,变压器的保护是非常重要的,因为它可以保证变压器在运行中的安全、可靠和稳定。
变压器保护调试的方法有很多,下面我们来介绍几种常见的方法。
1. 常规计算法
常规计算法是根据变压器的额定容量、短路阻抗、额定电压和额定电流等参数来进行计算,从而确定保护装置的设置参数。
这种方法的优点是简单易懂,适用范围广,但由于没有考虑其他因素的影响,因此可能存在一定的误差。
2. 模拟法
模拟法是根据实际情况建立模型,并对模型进行仿真计算,从而确定保护装置的设置参数。
这种方法可以考虑更多的因素,如变压器的实际运行状态、绕组电阻、短路电流等,因此精度较高。
3. 现场试验法
现场试验法是在变压器实际运行中进行试验,以检测变压器的运行状态和确定保护装置的设置参数。
这种方法可以真实地反映变压器的运行情况,然而由于试验时需要停机,因此会影响生产,同时试验成本也比较高。
4. 建模仿真法
建模仿真法是根据变压器的实际情况建立一种虚拟的模型,并运用仿真软件对其进行仿真计算。
这种方法可以不受现场条件的限制,计算成本也比较低,可以准确地反映变压器的运行状态和保护装置的设置参数。
以上是几种常见的变压器保护调试方法,根据实际情况选择合适的方法可以提高保护装置的设置精度,保证变压器的安全、稳定和可靠运行。
变电站变压器保护装置调试总结付一奎摘要:变电站变压器保护装置是变电站核心的保护装置,其调试步骤包括调试前准备、保护逻辑校验、二次接线检查。
同时文章还列举了平时调试时遇到的问题以及调试完成后六角图测试注意事项,希望这些总结对以后的工作有指导借鉴作用。
关键词:变压器保护装置;调试;总结1.变压器保护装置调试前准备1.1将硬压板拍照、记录定值区号及空开位置。
1.2检查各电压等级母线接线及空开标识是否正确,并测试相序是否正确。
相序测试可以用钳形表测量或直接看保护装置里的采样值。
1.3退出出口硬压板,包括跳母联开关,跳主变各侧开关,跳小电源开关出口硬压板以及闭锁备自投出口硬压板。
核对出口硬压板到端子排二次线是否正确,确保压板标签与端子排二次线电缆号头、电缆编号对应。
检查时拆掉端子排对应电缆线,量压板电位是否对应消失。
1.4功能压板开入量检查。
实际投退功能压板看保护装置功能压板开入状态显示是否正确。
1.5主变配有冲氮灭火装置时,在主变调试前要将冲氮灭火装置停用,防止调试时引起冲氮灭火装置误动作。
1.6主变保护配有过负荷启动风冷时,在调试变压器保护前要把冷却器电源断开,防止变压器保护装置过负荷启动风冷引起风扇转动而伤害主变本体处工作人员。
2.变压器保护装置逻辑校验2.1按定值单依次校验变压器差动、后备保护,测试三侧开关跳闸、对应的母联开关跳闸,小电源开关跳闸出口脉冲及闭锁备自投出口脉冲,均正确无误后进行带开关的整组试验。
非电量做整组试验时,应直接在变压器本体上发出重瓦斯跳闸,并进行带开关的整组试验。
2.2在差动及后备保护动作时测试失灵启动及失灵解复压脉冲。
若用差动和后备保护动作信号合成失灵解复压时,差动和后备保护动作信号不能是带保持功能的中央信号,而应该是瞬时动作信号。
2.3主变后备闭锁备自投试验。
主变后备保护动作才闭锁备自投,差动和非电量保护动作不闭锁备自投。
备自投停用时直接看备自投闭锁开入。
备自投使用时,拆掉端子排闭锁线后测通断。
变压器保护调试方法-原理以后补充差动保护中低压侧电流的低相位是以高压侧电流为基准的:在极性端均在高压、低压母线侧(即指向变压器)的情况下:Y/D-11差动有效值:高压侧A相加1.5倍、2.5倍高压侧额定值电流角度为0度,,低压侧A相加一比较靠谱的电流角度为-150度(极性端指向变压器流出为负),再加一个C相的相同大小的角度为30度的电流用以补偿(Y/D-11使低压角度超前高压30度,但方向流出,转向-180)。
然后同时同时降低低压侧A/C两项电流,卡动作点,套入说明书中的公式,验证动作折线。
对后备保护而言:低压侧电流以低压侧母线电压为基准,高压侧A相电流0度时,低后备保护低压侧A相电流30度。
1202B波形对称原理只是在波形不对称时闭锁差动而已,作用相当于(1202A二次波制动),五次波制动在220KV变压器保护中都用。
