变压器常规测试方法精编版变压器是电能的重要传输设备，为了确保其正常运行和安全使用，需要进行常规测试。
下面是变压器常规测试的精编版方法。
一、变压器常规测试前的准备工作1.检查变压器的机械设备，确保油位正常、温度计、油位表等仪表的正确安装与接线。
2.检查变压器的电气设备，包括主开关及其仪表的接线是否正确、电流互感器的接线是否可靠。
3.检查变压器的接地装置是否完好，接地电阻是否满足要求。
4.检查变压器内部和外部的绝缘状况，清除杂物和灰尘。
二、变压器常规测试包括以下几个方面：1.变压器的绝缘电阻测试测量绝缘电阻可以评估变压器的绝缘性能。
测试时，应关闭主开关，断开变压器的低压侧和高压侧绕组，将测试电压施加在绕组与地之间。
测量地与高压侧的绝缘电阻和地与低压侧的绝缘电阻，并与设定值进行比较。
2.变压器的电气参数测试测量变压器的电气参数可以验证其运行状态。
测试时，应将电流互感器的接线与测试设备相连接，测量低压侧和高压侧的电压、电流、功率因数等参数，并与设计值进行比较。
同时，还应测量变压器的空载电流和短路阻抗。
3.变压器的局部放电测试局部放电是变压器内部绝缘的一种隐患，可能导致设备损坏和事故发生。
测试时，应使用专业放电测试仪器，对变压器进行局部放电测试。
通过监测和分析放电信号，评估变压器的绝缘性能。
4.变压器的开关试验变压器的开关试验可以检测开关设备的性能和可靠性。
测试时，应模拟实际操作情况，检查变压器的开关动作是否正常，接通和切断时间是否在限定范围内，防止因开关故障引起的电弧、火花等现象。
5.变压器的温升试验温升试验可以评估变压器的散热性能和额定负载能力。
测试时，应加载一定负载，保持一段时间，测量变压器的温升，并与设定值进行比较。
同时，还应注意观察变压器的温度变化情况，防止温度过高导致设备损坏。
三、变压器常规测试后的处理方式1.根据测试结果，评估变压器的运行状态和绝缘性能是否正常。
若存在异常情况，应及时采取相应措施，如维修、更换绕组、清洗绝缘油等。

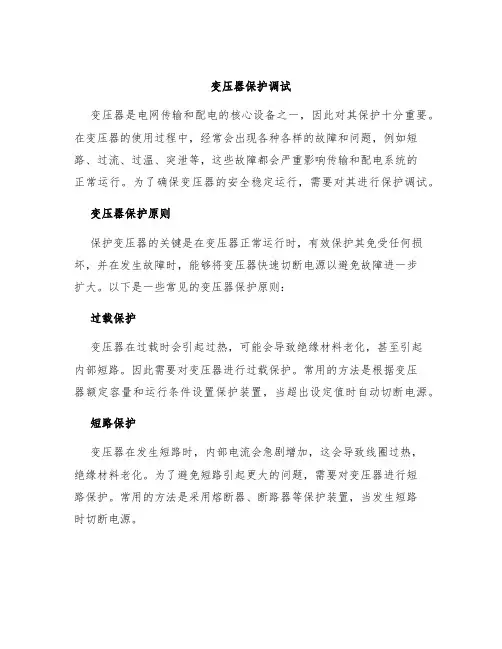

变压器保护调试变压器是电网传输和配电的核心设备之一，因此对其保护十分重要。
在变压器的使用过程中，经常会出现各种各样的故障和问题，例如短路、过流、过温、突泄等，这些故障都会严重影响传输和配电系统的正常运行。
为了确保变压器的安全稳定运行，需要对其进行保护调试。
变压器保护原则保护变压器的关键是在变压器正常运行时，有效保护其免受任何损坏，并在发生故障时，能够将变压器快速切断电源以避免故障进一步扩大。
以下是一些常见的变压器保护原则：过载保护变压器在过载时会引起过热，可能会导致绝缘材料老化，甚至引起内部短路。
因此需要对变压器进行过载保护。
常用的方法是根据变压器额定容量和运行条件设置保护装置，当超出设定值时自动切断电源。
短路保护变压器在发生短路时，内部电流会急剧增加，这会导致线圈过热，绝缘材料老化。
为了避免短路引起更大的问题，需要对变压器进行短路保护。
常用的方法是采用熔断器、断路器等保护装置，当发生短路时切断电源。
低油保护变压器在运行过程中，需要保持一定的油位，否则会导致过热，甚至引起内部故障。
为了保护变压器不出现低油等问题，需要安装油位传感器等保护装置，当油位过低时及时报警。
过压保护过高的电压会对变压器产生不利影响，例如短路、局部放电等等，因此需要在变压器中安装过压保护装置，当发生过压时及时切断电源。
变压器保护调试方法变压器保护调试是变压器投运前的重要工作之一。
以下是一些常用的调试方法：端子盒接线检查检查变压器的接线是否正确，判断各路线是否连接安全可靠，排除电气接线故障。
功率变压器中性点相对地检查检查功率变压器中性点与地之间的电阻是否在正常范围内，以防中性点漂移。
中性点漂移会导致连接在中性点附近的设备因接收到不均衡的电压信号而导致设备故障。
变压器变比检查变压器变比检查是验证变压器的变比是否在额定标准内，以确保电能计费的准确性。
保护系统电流检查检查继电器及保护系统电流传感器是否准确，以确保保护系统可以在需要时及时切断电源。
变压器差动保护调试方案及流程变压器差动保护调试。
接线得查仔细。
调试变压器差动保护，首先得查接线。
电流互感器、差动继电器，这些都得接得稳稳当当，不能出一点差错。
极性、端子，都得一一确认，才能确保后面的调试顺利。
参数得算精确。
整定参数这步也很关键。
变压器电流、电压，还有制动电阻，都得考虑进去。
动作电流、返回电流，得算得一分不差。
这样，差动保护才能在关键时刻起作用，不会误判也不会漏判。
模拟得搞一搞。
模拟试验也得搞一搞。
模拟变压器出故障，看看差动保护能不能正常工作。
这边断电源，那边加电流，看差动继电器动不动。
动了，就说明调试差不多对了。
数据得记清楚。
平时还得记录数据，比如电流、电压啥的。
这些数据关键时刻
能派上大用场。
跟故障时的数据对比一下，就能知道问题出在哪儿了。
操作面板得熟练。
操作面板也得熟练。
切换到差动保护模式，得轻车熟路。
面板
上的显示、指示，都得看仔细，确保设备状态良好。
人工确认得小心。
最后，人工确认也得小心翼翼。
差动保护动作了，得看看是不
是真故障，别搞出乌龙。
这可得靠经验和专业知识，判断得准准的。
总之，调试变压器差动保护这事儿，得仔细、得精确、得模拟、得记录、得熟练、得小心。
都做到了，差动保护才能靠谱，电力系
统的安全才能有保障。

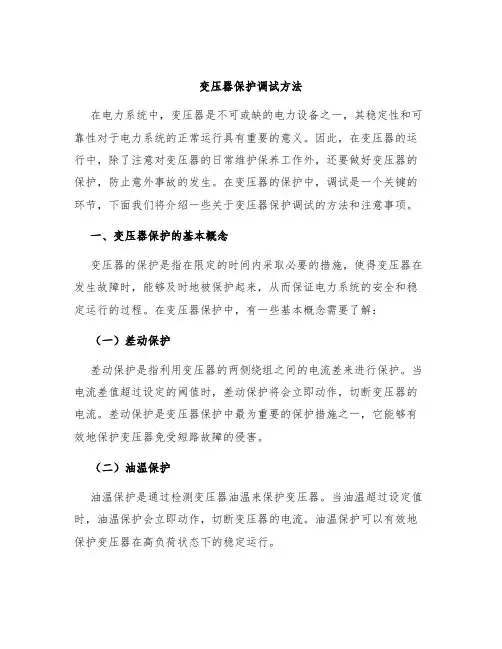

变压器保护调试方法在电力系统中，变压器是不可或缺的电力设备之一，其稳定性和可靠性对于电力系统的正常运行具有重要的意义。
因此，在变压器的运行中，除了注意对变压器的日常维护保养工作外，还要做好变压器的保护，防止意外事故的发生。
在变压器的保护中，调试是一个关键的环节，下面我们将介绍一些关于变压器保护调试的方法和注意事项。
一、变压器保护的基本概念变压器的保护是指在限定的时间内采取必要的措施，使得变压器在发生故障时，能够及时地被保护起来，从而保证电力系统的安全和稳定运行的过程。
在变压器保护中，有一些基本概念需要了解：（一）差动保护差动保护是指利用变压器的两侧绕组之间的电流差来进行保护。
当电流差值超过设定的阈值时，差动保护将会立即动作，切断变压器的电流。
差动保护是变压器保护中最为重要的保护措施之一，它能够有效地保护变压器免受短路故障的侵害。
（二）油温保护油温保护是通过检测变压器油温来保护变压器。
当油温超过设定值时，油温保护会立即动作，切断变压器的电流。
油温保护可以有效地保护变压器在高负荷状态下的稳定运行。
（三）过电流保护过电流保护是通过检测变压器的电流来进行保护。
当变压器电流超过设定值时，过电流保护会立即动作，切断变压器的电流。
过电流保护可以对一些故障，如短路故障等进行有效的保护。
二、变压器保护调试方法下面，我们将介绍一些关于变压器保护调试的方法和注意事项：（一）差动保护调试在差动保护调试过程中，需要注意以下几点：1.根据变压器的特性，对差动保护的灵敏度和阻抗进行设置。
2.进行选择性漏差动保护测试，并测试保护的动作时间是否符合规定的标准。
3.进行换流变比测试、相序试验、有载调整等一系列检查。
（二）油温保护调试在油温保护调试过程中，需要注意以下几点：1.检查变压器的油位和油质，保证变压器油的质量正常。
2.按照设定的温度值进行油温保护试验，并检查油温保护是否正常动作。
3.对于一些高负荷变压器，可以进行油流量保护的测试。

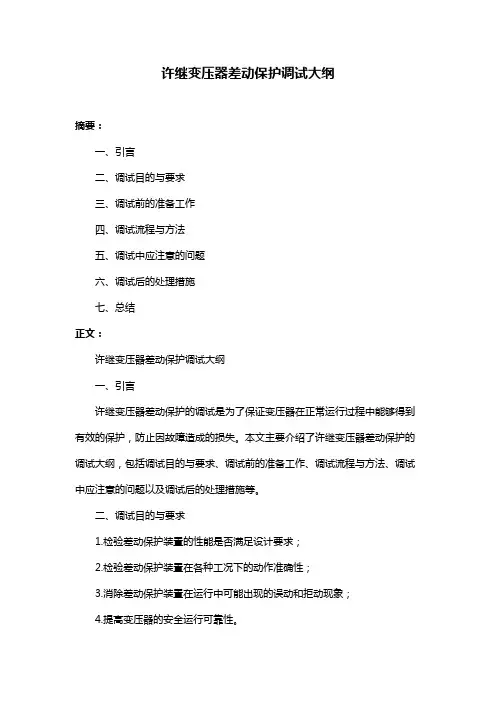

许继变压器差动保护调试大纲摘要：一、引言二、调试目的与要求三、调试前的准备工作四、调试流程与方法五、调试中应注意的问题六、调试后的处理措施七、总结正文：许继变压器差动保护调试大纲一、引言许继变压器差动保护的调试是为了保证变压器在正常运行过程中能够得到有效的保护，防止因故障造成的损失。
本文主要介绍了许继变压器差动保护的调试大纲，包括调试目的与要求、调试前的准备工作、调试流程与方法、调试中应注意的问题以及调试后的处理措施等。
二、调试目的与要求1.检验差动保护装置的性能是否满足设计要求；2.检验差动保护装置在各种工况下的动作准确性；3.消除差动保护装置在运行中可能出现的误动和拒动现象；4.提高变压器的安全运行可靠性。
三、调试前的准备工作1.检查差动保护装置及其附属设备是否齐全、完好；2.检查差动保护装置的接线是否正确；3.准备调试所需的工具和设备；4.熟悉差动保护装置的原理和调试方法。
四、调试流程与方法1.空载试验：检查差动保护装置在无负荷情况下的动作性能；2.负载试验：检查差动保护装置在负载情况下的动作性能；3.谐波试验：检查差动保护装置在含有谐波的情况下是否发生误动；4.稳定性试验：检查差动保护装置在系统发生波动时的稳定性能；5.可靠性试验：模拟各种故障情况，检查差动保护装置的动作准确性。
五、调试中应注意的问题1.在进行调试时，应严格按照规定的步骤进行，确保调试的准确性；2.调试过程中应密切观察差动保护装置的动作情况，发现问题及时分析原因并进行处理；3.注意调试环境的安全，防止因操作不当造成人身和财产损失。
六、调试后的处理措施1.对调试中发现的问题进行总结，并提出改进措施；2.根据调试结果，对差动保护装置进行必要的调整；3.整理调试数据，形成调试报告。
七、总结许继变压器差动保护调试大纲对于保证变压器的安全运行具有重要意义。

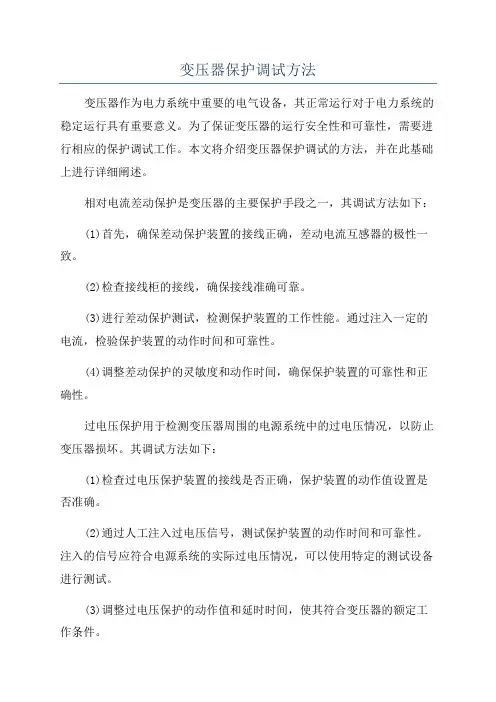

变压器保护调试方法变压器作为电力系统中重要的电气设备，其正常运行对于电力系统的稳定运行具有重要意义。
为了保证变压器的运行安全性和可靠性，需要进行相应的保护调试工作。
本文将介绍变压器保护调试的方法，并在此基础上进行详细阐述。
相对电流差动保护是变压器的主要保护手段之一，其调试方法如下：(1)首先，确保差动保护装置的接线正确，差动电流互感器的极性一致。
(2)检查接线柜的接线，确保接线准确可靠。
(3)进行差动保护测试，检测保护装置的工作性能。
通过注入一定的电流，检验保护装置的动作时间和可靠性。
(4)调整差动保护的灵敏度和动作时间，确保保护装置的可靠性和正确性。
过电压保护用于检测变压器周围的电源系统中的过电压情况，以防止变压器损坏。
其调试方法如下：(1)检查过电压保护装置的接线是否正确，保护装置的动作值设置是否准确。
(2)通过人工注入过电压信号，测试保护装置的动作时间和可靠性。
注入的信号应符合电源系统的实际过电压情况，可以使用特定的测试设备进行测试。
(3)调整过电压保护的动作值和延时时间，使其符合变压器的额定工作条件。
低油压保护是保护变压器油箱内的绝缘油，防止因为油位过低而导致变压器内部绝缘故障。
其调试方法如下：(1)检查低油压保护回路的接线，确保接线准确可靠。
(2)检查低油压保护装置的工作值设置是否准确。
(3)通过人工降低变压器油位或注入特定的低油压信号，测试保护装置的动作时间和可靠性。
(4)根据测试结果，调整低油压保护装置的动作值和延时时间，以确保其对于变压器的保护性能。
电流保护是变压器常用的一种保护手段，用于检测变压器的额定电流以防止变压器因为电流过载而损坏。
其调试方法如下：(1)检查电流保护装置的接线是否准确，电流互感器的极性是否正确。
(2)进行电流保护测试，人工注入一定的电流，测试保护装置的动作时间和可靠性。
(3)调整电流保护的灵敏度和动作时间，确保保护装置的可靠工作和正确性。
总结起来，变压器保护调试的方法主要包括相对电流差动保护、过电压保护、低油压保护和电流保护等。

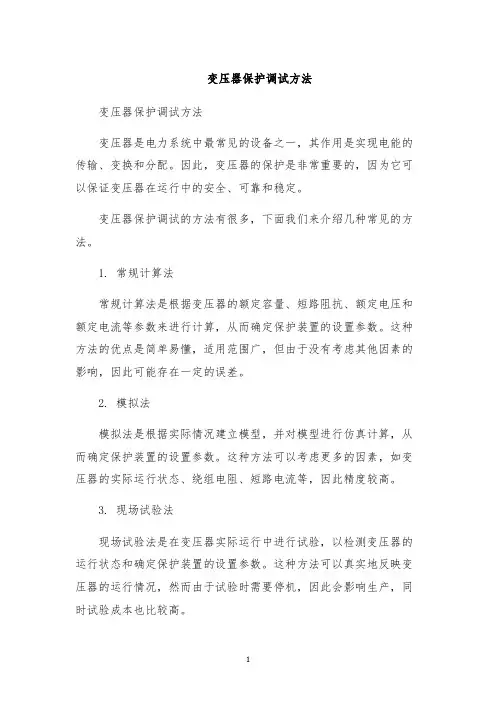

变压器保护调试方法
变压器保护调试方法
变压器是电力系统中最常见的设备之一，其作用是实现电能的传输、变换和分配。
因此，变压器的保护是非常重要的，因为它可以保证变压器在运行中的安全、可靠和稳定。
变压器保护调试的方法有很多，下面我们来介绍几种常见的方法。
1. 常规计算法
常规计算法是根据变压器的额定容量、短路阻抗、额定电压和额定电流等参数来进行计算，从而确定保护装置的设置参数。
这种方法的优点是简单易懂，适用范围广，但由于没有考虑其他因素的影响，因此可能存在一定的误差。
2. 模拟法
模拟法是根据实际情况建立模型，并对模型进行仿真计算，从而确定保护装置的设置参数。
这种方法可以考虑更多的因素，如变压器的实际运行状态、绕组电阻、短路电流等，因此精度较高。
3. 现场试验法
现场试验法是在变压器实际运行中进行试验，以检测变压器的运行状态和确定保护装置的设置参数。
这种方法可以真实地反映变压器的运行情况，然而由于试验时需要停机，因此会影响生产，同时试验成本也比较高。
4. 建模仿真法
建模仿真法是根据变压器的实际情况建立一种虚拟的模型，并运用仿真软件对其进行仿真计算。
这种方法可以不受现场条件的限制，计算成本也比较低，可以准确地反映变压器的运行状态和保护装置的设置参数。
以上是几种常见的变压器保护调试方法，根据实际情况选择合适的方法可以提高保护装置的设置精度，保证变压器的安全、稳定和可靠运行。

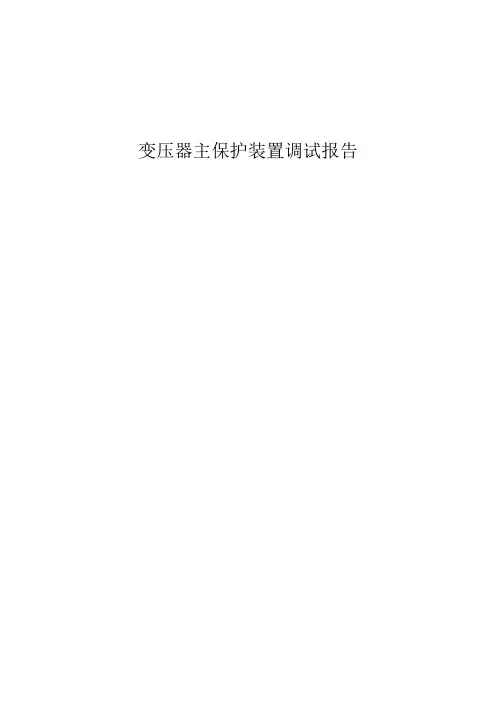

变压器保护调试报告（变）调试日期：调试地点：调试负责人：调试人员：1 保护装置总体检查1.1 外观及接线检查1)装置的型号和各电量参数与定货一致。
正确2)装置厂家名牌1.2 装置通电检验1)保护装置通电自检。
正确2)元器件完整无损，接线正确，紧固可靠。
正确3)绿色‘运行’指示灯点亮，液晶屏上显示正确。
正确4)版本信息检查3 保护采样值检查3.1 电流精度测试(单位：A)3.2 电压精度测试(单位：V)主变本体（中性点电流、间隙电流）4 主变差动保护变压器差动保护包括差动速断保护、比率差动保护、工频变化量差动保护，以及CT断线闭锁差动保护。
4.1 差动速断保护4.1.1 高压侧加电流实验方法：(1)分别投入以下软压板：变压器主保护软压板、差动速断保护软压板、高压侧接收软压板。
(2)分别退出以下软压板：中压侧接收软压板、低压侧接收软压板，高压侧电压接收软压板、中压侧电压接收软压板、低压侧电压接收软压板。
(3)分别在高压侧A相、B相、C相加入单相电流，值为I1＝1.5×4I He。
0.95倍I1时差动速断不动作，1.05倍I1时差动速断动作。
(4)在高压侧加入三相正序电流，值为I1＝4×I He。
0.95倍I1时差动速断不动作，1.05倍I1时差动速断动作。
(5)记录差动速断定值，以及动作时间于下表。
4.1.2 低压侧加电流实验方法：(1)分别投入以下软压板：变压器主保护软压板、差动速断保护软压板、低压侧接收软压板。
(2)分别退出以下软压板：高压侧接收软压板、中压侧接收软压板，高压侧电压接收软压板、中压侧电压接收软压板、低压侧电压接收软压板。
(3)分别在低压侧A相、B相、C相加入单相电流，值为I2＝1.732×2I Le。
0.95倍I2时差动速断不动作，1.05倍I2时差动速断动作。
(4)在低压侧加入三相正序电流，值为I2＝2×I Le。
0.95倍I2时差动速断不动作，1.05倍I2时差动速断动作。

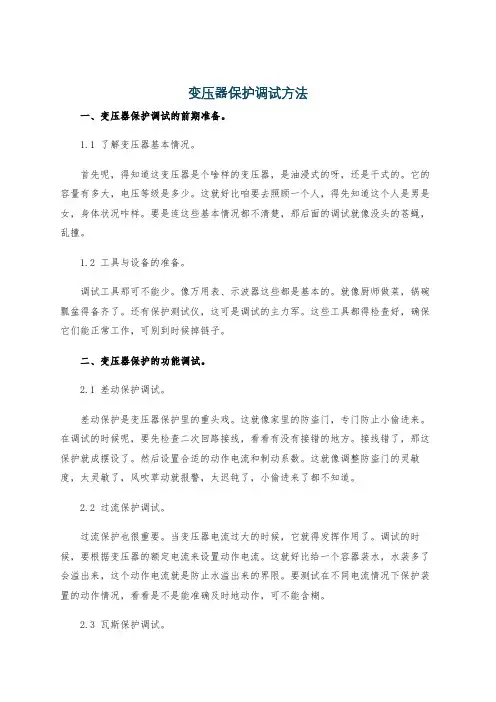

变压器保护调试方法一、变压器保护调试的前期准备。
1.1 了解变压器基本情况。
首先呢，得知道这变压器是个啥样的变压器，是油浸式的呀，还是干式的。
它的容量有多大，电压等级是多少。
这就好比咱要去照顾一个人，得先知道这个人是男是女，身体状况咋样。
要是连这些基本情况都不清楚，那后面的调试就像没头的苍蝇，乱撞。
1.2 工具与设备的准备。
调试工具那可不能少。
像万用表、示波器这些都是基本的。
就像厨师做菜，锅碗瓢盆得备齐了。
还有保护测试仪，这可是调试的主力军。
这些工具都得检查好，确保它们能正常工作，可别到时候掉链子。
二、变压器保护的功能调试。
2.1 差动保护调试。
差动保护是变压器保护里的重头戏。
这就像家里的防盗门，专门防止小偷进来。
在调试的时候呢，要先检查二次回路接线，看看有没有接错的地方。
接线错了，那这保护就成摆设了。
然后设置合适的动作电流和制动系数。
这就像调整防盗门的灵敏度，太灵敏了，风吹草动就报警，太迟钝了，小偷进来了都不知道。
2.2 过流保护调试。
过流保护也很重要。
当变压器电流过大的时候，它就得发挥作用了。
调试的时候，要根据变压器的额定电流来设置动作电流。
这就好比给一个容器装水，水装多了会溢出来，这个动作电流就是防止水溢出来的界限。
要测试在不同电流情况下保护装置的动作情况，看看是不是能准确及时地动作，可不能含糊。
2.3 瓦斯保护调试。
瓦斯保护是针对油浸式变压器的。
如果变压器内部有故障，产生气体了，瓦斯保护就得报警或者跳闸。
调试的时候要检查瓦斯继电器的安装是否正确，动作是否灵敏。
这就像给油浸式变压器装了一个鼻子，闻到异味就得做出反应，不能没反应或者反应慢。
三、调试中的注意事项。
3.1 安全第一。
在调试过程中，安全是重中之重。
变压器周围可能有高电压，一不小心就会触电。
这可不是闹着玩的，触电就像被老虎咬了一口，后果很严重。
所以一定要严格按照安全规程操作，穿戴好绝缘防护用品，就像战士上战场要穿好盔甲一样。
3.2 数据记录与分析。
