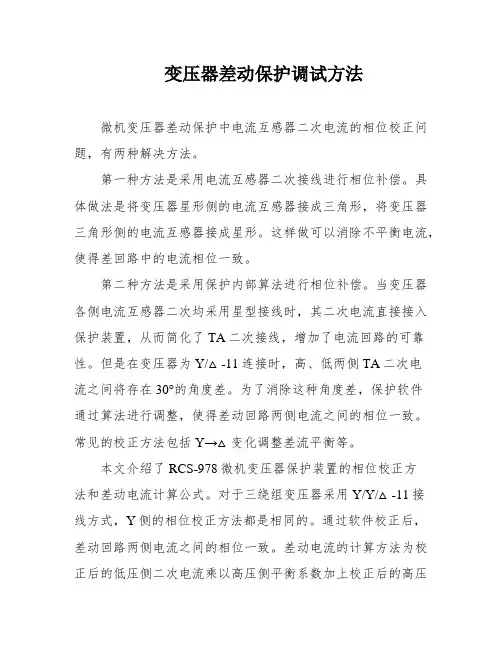

变压器差动保护调试方法微机变压器差动保护中电流互感器二次电流的相位校正问题，有两种解决方法。
第一种方法是采用电流互感器二次接线进行相位补偿。
具体做法是将变压器星形侧的电流互感器接成三角形，将变压器三角形侧的电流互感器接成星形。
这样做可以消除不平衡电流，使得差回路中的电流相位一致。
第二种方法是采用保护内部算法进行相位补偿。
当变压器各侧电流互感器二次均采用星型接线时，其二次电流直接接入保护装置，从而简化了TA二次接线，增加了电流回路的可靠性。
但是在变压器为Y/△-11连接时，高、低两侧TA二次电流之间将存在30°的角度差。
为了消除这种角度差，保护软件通过算法进行调整，使得差动回路两侧电流之间的相位一致。
常见的校正方法包括Y→△变化调整差流平衡等。
本文介绍了RCS-978微机变压器保护装置的相位校正方法和差动电流计算公式。
对于三绕组变压器采用Y/Y/△-11接线方式，Y侧的相位校正方法都是相同的。
通过软件校正后，差动回路两侧电流之间的相位一致。
差动电流的计算方法为校正后的低压侧二次电流乘以高压侧平衡系数加上校正后的高压侧二次电流。
在微机变压器保护试验中，可以通过加补偿电流的方式进行单相测试，或者改变平衡系数和接线方式，用三圈变外转角方式测试。
以Y/Y/D-11接线变压器A相比例制动特性扫描为例，相关保护参数定值为差动速断值5A、差动电流1A、比例制动拐点3A、比例制动斜率0.5、高、中、低压侧额定电流分别为1A、1A、1.5A。
相关保护设置为差流=│I1+I2+I3│，制动电流={│I1│，│I2│，│I3│}。
三相测试仪：在保护控制字为0000内转角方式时，采用三相测试仪进行测试，同时对三侧进行测试。
测试对象选择3圈变，采用Y/Y/D-11接线方式，CT外转角。
电流接线方法为：测试仪Ia→高压侧（Y侧），电流从A相极性端进入，非极性端流出；测试仪Ic→中压侧（Y侧），电流从A相极性端进入，非极性端流出；测试仪Ib→低压侧（D侧），电流从A相极性端进入，非极性端流出后进入C相非极性端，由C相极性端流回测试仪。
