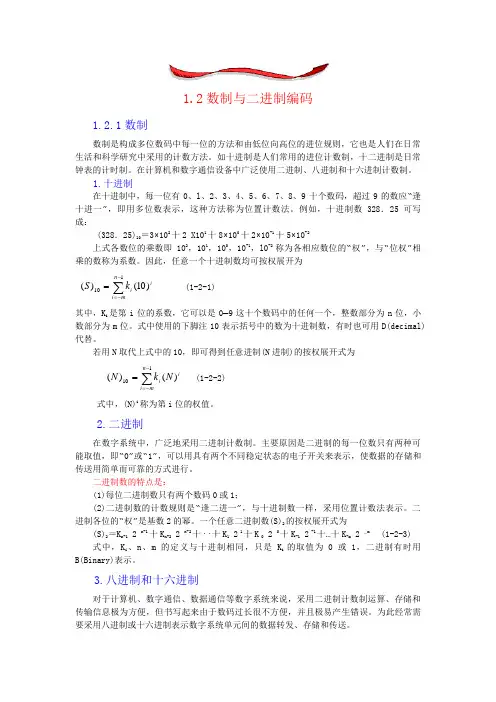

1.2数制与二进制编码1.2.1数制数制是构成多位数码中每一位的方法和由低位向高位的进位规则,它也是人们在日常生活和科学研究中采用的计数方法。
如十进制是人们常用的进位计数制,十二进制是日常钟表的计时制。
在计算机和数字通信设备中广泛使用二进制、八进制和十六进制计数制。
1.十进制在十进制中,每一位有0、l 、2、3、4、5、6、7、8、9十个数码,超过9的数应―逢十进一‖,即用多位数表示,这种方法称为位置计数法。
例如,十进制数328.25可写成:(328.25)l0=3×102十2 X101十8×100十2×10-1十5×10-2上式各数位的乘数即102,101,100,10-1,l0-2称为各相应数位的―权‖,与―位权‖相乘的数称为系数。
因此,任意一个十进制数均可按权展开为∑--==110)10()(n m i i i k S (1-2-1)其中,K i 是第i 位的系数,它可以是0—9这十个数码中的任何一个,整数部分为n 位,小数部分为m 位。
式中使用的下脚注10表示括号中的数为十进制数,有时也可用D(decimal)代替。
若用N 取代上式中的10,即可得到任意进制(N 进制)的按权展开式为∑--==110)()(n m i i i N k N (1-2-2) 式中,(N)i 称为第i 位的权值。
2.二进制在数字系统中,广泛地采用二进制计数制。
主要原因是二进制的每一位数只有两种可能取值,即―0‖或―1‖,可以用具有两个不同稳定状态的电子开关来表示,使数据的存储和传送用简单而可靠的方式进行。
二进制数的特点是:(1)每位二进制数只有两个数码0或1;(2)二进制数的计数规则是―逢二进一‖,与十进制数一样,采用位置计数法表示。
二进制各位的―权‖是基数2的幂。
一个任意二进制数(S)2的按权展开式为(S)2=K n-1 2 n-1十K n-2 2 n-2十··十K 1 2 1十K 0 2 0十K -1 2 -1十…十K -m 2 –m (1-2-3)式中,K i 、n 、m 的定义与十进制相同,只是K i 的取值为0或1,二进制有时用B(Binary)表示。
数电知识点汇总一、数制与编码。
1. 数制。
- 二进制:由0和1组成,逢2进1。
在数字电路中,因为晶体管的导通和截止、电平的高和低等都可以很方便地用0和1表示,所以二进制是数字电路的基础数制。
例如,(1011)₂ = 1×2³+0×2² + 1×2¹+1×2⁰ = 8 + 0+2 + 1=(11)₁₀。
- 十进制:人们日常生活中最常用的数制,由0 - 9组成,逢10进1。
- 十六进制:由0 - 9、A - F组成,逢16进1。
十六进制常用于表示二进制数的简化形式,因为4位二进制数可以用1位十六进制数表示。
例如,(1101 1010)₂=(DA)₁₆。
- 数制转换。
- 二进制转十进制:按位权展开相加。
- 十进制转二进制:整数部分采用除2取余法,小数部分采用乘2取整法。
- 二进制与十六进制转换:4位二进制数对应1位十六进制数。
将二进制数从右向左每4位一组,不足4位的在左边补0,然后将每组二进制数转换为对应的十六进制数;反之,将十六进制数的每一位转换为4位二进制数。
2. 编码。
- BCD码(Binary - Coded Decimal):用4位二进制数来表示1位十进制数。
常见的有8421 BCD码,例如十进制数9的8421 BCD码为(1001)。
- 格雷码(Gray Code):相邻的两个代码之间只有一位不同。
在数字系统中,当数据按照格雷码的顺序变化时,可以减少电路中的瞬态干扰。
例如,3位格雷码的顺序为000、001、011、010、110、111、101、100。
二、逻辑代数基础。
1. 基本逻辑运算。
- 与运算(AND):逻辑表达式为Y = A·B(也可写成Y = AB),当A和B都为1时,Y才为1,否则Y为0。
在电路中可以用串联开关来类比与运算。
- 或运算(OR):逻辑表达式为Y = A + B,当A和B中至少有一个为1时,Y为1,只有A和B都为0时,Y为0。

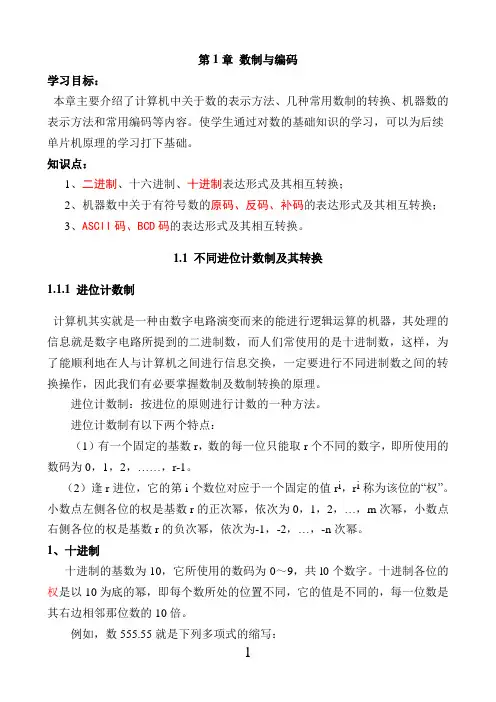

第1章数制与编码学习目标:本章主要介绍了计算机中关于数的表示方法、几种常用数制的转换、机器数的表示方法和常用编码等内容。
使学生通过对数的基础知识的学习,可以为后续单片机原理的学习打下基础。
知识点:1、二进制、十六进制、十进制表达形式及其相互转换;2、机器数中关于有符号数的原码、反码、补码的表达形式及其相互转换;3、ASCII码、BCD码的表达形式及其相互转换。
1.1 不同进位计数制及其转换1.1.1 进位计数制计算机其实就是一种由数字电路演变而来的能进行逻辑运算的机器,其处理的信息就是数字电路所提到的二进制数,而人们常使用的是十进制数,这样,为了能顺利地在人与计算机之间进行信息交换,一定要进行不同进制数之间的转换操作,因此我们有必要掌握数制及数制转换的原理。
进位计数制:按进位的原则进行计数的一种方法。
进位计数制有以下两个特点:(1)有一个固定的基数r,数的每一位只能取r个不同的数字,即所使用的数码为0,1,2,……,r-1。
(2)逢r进位,它的第i个数位对应于一个固定的值r i,r i称为该位的“权”。
小数点左侧各位的权是基数r的正次幂,依次为0,1,2,…,m次幂,小数点右侧各位的权是基数r的负次幂,依次为-1,-2,…,-n次幂。
1、十进制十进制的基数为10,它所使用的数码为0~9,共l0个数字。
十进制各位的权是以10为底的幂,即每个数所处的位置不同,它的值是不同的,每一位数是其右边相邻那位数的10倍。
例如,数555.55就是下列多项式的缩写:555.55D=5*102+5*101+5*100+5*10-1+5*10-2上式中的后缀D(Decimal)表示该数为十进制数,通常对十进制数可不加后缀。
2、二进制二进制的基数为2,它所使用的数码为0、1,共2个。
二进制各位的权是以2为底的幂,即…,22,21,20,2-1,2-2,…。
例如,二进制数1011.101相当于十进制数:1011.101B=1*23+0*22+1*21+1*20+1*2-1+0*2-2+1*2-3 =11.625二进制数的运算规则类似于十进制,加法为逢二进一,减法为借一为二。
"数字电子技术"重要知识点汇总一、主要知识点总结和要求1.数制、编码其及转换:要求:能熟练在10进制、2进制、8进制、16进制、8421BCD、格雷码之间进展相互转换。
举例1:〔37.25〕10= ( )2= ( )16= ( )8421BCD解:〔37.25〕10= ( 100101.01 )2= ( 25.4 )16= ( 00110111.00100101 )8421BCD 2.逻辑门电路:(1)根本概念1〕数字电路中晶体管作为开关使用时,是指它的工作状态处于饱和状态和截止状态。
2〕TTL门电路典型高电平为3.6 V,典型低电平为0.3 V。
3〕OC门和OD门具有线与功能。
4〕三态门电路的特点、逻辑功能和应用。
高阻态、高电平、低电平。
5〕门电路参数:噪声容限V NH或V NL、扇出系数N o、平均传输时间t pd。
要求:掌握八种逻辑门电路的逻辑功能;掌握OC门和OD门,三态门电路的逻辑功能;能根据输入信号画出各种逻辑门电路的输出波形。
举例2:画出以下电路的输出波形。
解:由逻辑图写出表达式为:C+==,则输出Y见上。
+Y+AABBC3.根本逻辑运算的特点:与运算:见零为零,全1为1;或运算:见1为1,全零为零;与非运算:见零为1,全1为零;或非运算:见1为零,全零为1;异或运算:相异为1,一样为零;同或运算:一样为1,相异为零;非运算:零变 1, 1 变零;要求:熟练应用上述逻辑运算。
4. 数字电路逻辑功能的几种表示方法及相互转换。
①真值表〔组合逻辑电路〕或状态转换真值表〔时序逻辑电路〕:是由变量的所有可能取值组合及其对应的函数值所构成的表格。
②逻辑表达式:是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。
③卡诺图:是由表示变量的所有可能取值组合的小方格所构成的图形。
④逻辑图:是由表示逻辑运算的逻辑符号所构成的图形。
⑤波形图或时序图:是由输入变量的所有可能取值组合的高、低电平及其对应的输出函数值的高、低电平所构成的图形。
《数字电子技术》目录第1章数制与编码1.1 数字电路基础知识1.1.1 模拟信号与数字信号1.1.2 数字电路的特点1.2 数制1.2.1 十进制数1.2.2 二进制数1.2.3 八进制数1.2.4 十六进制数1.3 数制转换1.3.1 二进制数与八进制数的相互转换1.3.2 二进制数与十六进制数的相互转换1.3.3 十进制数与任意进制数的相互转换1.4 二进制编码1.4.1 加权二进制码1.4.2 不加权的二进制码1.4.3 字母数字码1.4.4 补码1.5带符号二进制数的加减运算1.5.1 加法运算1.5.2 减法运算第2章逻辑门2.1 基本逻辑门2.1.1 与门2.1.2 或门2.1.3 非门2.2 复合逻辑门2.2.1 与非门2.2.2 或非门2.2.3 异或门2.2.4 同或门2.3 其它逻辑门2.3.1 集电极开路逻辑门2.3.2 集电极开路逻辑门的应用2.3.3 三态逻辑门2.4 集成电路逻辑门2.4.1 概述2.4.2 TTL集成电路逻辑门2.4.3 CMOS集成电路逻辑门2.4.4 集成逻辑门的性能参数2.4.5 TTL与CMOS集成电路的接口*第3章逻辑代数基础3.1 概述3.1.1 逻辑函数的基本概念3.1.2 逻辑函数的表示方法3.2 逻辑代数的运算规则3.2.1 逻辑代数的基本定律3.2.2 逻辑代数的基本公式3.2.3 摩根定理3.2.4 逻辑代数的规则3.3 逻辑函数的代数化简法3.3.1 并项化简法3.3.2 吸收化简法3.3.3 配项化简法3.3.4 消去冗余项法3.4 逻辑函数的标准形式3.4.1 最小项与最大项3.4.2 标准与或表达式3.4.3 标准或与表达式3.4.4 两种标准形式的相互转换3.4.5 逻辑函数表达式与真值表的相互转换3.5 逻辑函数的卡诺图化简法3.5.1 卡诺图3.5.2 与或表达式的卡诺图表示3.5.3 与或表达式的卡诺图化简3.5.4 或与表达式的卡诺图化简3.5.5 含无关项逻辑函数的卡诺图化简3.5.6 多输出逻辑函数的化简*第4章组合逻辑电路4.1 组合逻辑电路的分析4.1.1 组合逻辑电路的定义4.1.2 组合逻辑电路的分析步骤4.1.3 组合逻辑电路的分析举例4.2 组合逻辑电路的设计4.2.1 组合逻辑电路的一般设计步骤4.2.2 组合逻辑电路的设计举例4.3 编码器4.3.1 编码器的概念4.3.2 二进制编码器4.3.3 二-十进制编码器4.3.4 编码器应用举例4.4 译码器4.4.1 译码器的概念4.4.2 二进制译码器4.4.3 二-十进制译码器4.4.4 用译码器实现逻辑函数4.4.5 显示译码器4.4.6 译码器应用举例4.5 数据选择器与数据分配器4.5.1 数据选择器4.5.2 用数据选择器实现逻辑函数4.5.3 数据分配器4.5.4 数据选择器应用举例4.6 加法器4.6.1 半加器4.6.2 全加器4.6.3 多位加法器4.6.4 加法器应用举例4.6.5 加法器构成减法运算电路*4.7 比较器4.7.1 1位数值比较器4.7.2 集成数值比较器4.7.3 集成数值比较器应用举例4.8 码组转换电路4.8.1 BCD码之间的相互转换4.8.2 BCD码与二进制码之间的相互转换4.8.3 格雷码与二进制码之间的相互转换4.9 组合逻辑电路的竞争与冒险4.9.1 冒险现象的识别4.9.2 消除冒险现象的方法第5章触发器5.1 RS触发器5.1.1 基本RS触发器5.1.2 钟控RS触发器5.1.3 RS触发器应用举例5.2 D触发器5.2.1 电平触发D触发器5.2.2 边沿D触发器5.3 JK触发器5.3.1 主从JK触发器5.3.2 边沿JK触发器5.4 不同类型触发器的相互转换5.4.1 概述5.4.2 D触发器转换为JK、T和T'触发器5.4.3 JK触发器转换为D触发器第6章寄存器与计数器6.1 寄存器与移位寄存器6.1.1 寄存器6.1.2 移位寄存器6.1.3移位寄存器应用举例6.2 异步N进制计数器6.2.1 异步n位二进制计数器6.2.2 异步非二进制计数器6.3 同步N进制计数器6.3.1 同步n位二进制计数器6.3.2 同步非二进制计数器6.4 集成计数器6.4.1 集成同步二进制计数器6.4.2 集成同步非二进制计数器6.4.3 集成异步二进制计数器6.4.4 集成异步非二进制计数器6.4.5 集成计数器的扩展6.4.6 集成计数器应用举例第7章时序逻辑电路的分析与设计7.1 概述7.1.1 时序逻辑电路的定义7.1.2 时序逻辑电路的结构7.1.3 时序逻辑电路的分类7.2 时序逻辑电路的分析7.2.1时序逻辑电路的分析步骤7.2.2 同步时序逻辑电路分析举例7.2.3 异步时序逻辑电路分析举例7.3 同步时序逻辑电路的设计7.3.1 同步时序逻辑电路的基本设计步骤7.3.2 同步时序逻辑电路设计举例第8章存储器与可编程器件8.1 存储器概述8.1.1 存储器的分类8.1.2 存储器的相关概念8.1.3 存储器的性能指标8.2 RAM8.2.1 RAM分类与结构8.2.2 SRAM8.2.3 DRAM8.3 ROM8.3.1 ROM分类与结构8.3.2 掩膜ROM8.3.3 可编程ROM8.3.4 可编程ROM的应用8.4 快闪存储器(Flash Memory)8.4.1 快闪存储器的电路结构8.4.2 闪存与其它存储器的比较8.5 存储器的扩展8.5.1 存储器的位扩展法8.5.2 存储器的字扩展法8.6 可编程阵列逻辑8.6.1 PAL的电路结构8.6.2 PAL器件举例8.6.3 PAL器件的应用8.7 通用阵列逻辑8.7.1 GAL的性能特点8.7.2 GAL的电路结构8.7.3 OLMC8.7.4 GAL器件的编程与开发8.8 CPLD、FPGA和在系统编程技术8.8.1 数字可编程器件的发展概况8.8.2数字可编程器件的编程语言8.8.3数字可编程器件的应用实例第9章D/A转换器和A/D转换器9.1 概述9.2 D/A转换器9.2.1 D/A转换器的电路结构9.2.2 二进制权电阻网络D/A转换器9.2.3 倒T型电阻网络D/A转换器9.2.4 D/A转换器的主要技术参数9.2.5 集成D/A转换器及应用举例9.3 A/D转换器9.3.1 A/D转换的一般步骤9.3.2 A/D转换器的种类9.3.3 A/D转换器的主要技术参数9.3.4 集成A/D转换器及应用举例第10章脉冲波形的产生与整形电路10.1 概述10.2 多谐振荡器10.2.1 门电路构成的多谐振荡器10.2.2 采用石英晶体的多谐振荡器10.3 单稳态触发器10.3.1 门电路构成的单稳态触发器10.3.2 集成单稳态触发器10.3.3 单稳态触发器的应用10.4 施密特触发器10.4.1 概述10.4.2 施密特触发器的应用10.5 555定时器及其应用10.5.1 电路组成及工作原理10.5.2 555定时器构成施密特触发器10.5.3 555定时器构成单稳态触发器10.5.4 555定时器构成多谐振荡器第11章数字集成电路简介11.1 TTL门电路11.1.1 TTL与非门电路11.1.2 TTL或非门电路11.1.3 TTL与或非门电路11.1.4 集电极开路门电路与三态门电路11.1.5 肖特基TTL与非门电路11.2 CMOS门电路11.2.1 概述11.2.2 CMOS非门电路11.2.3 CMOS与非门电路11.2.4 CMOS或非门电路11.2.5 CMOS门电路的构成规则11.3 数字集成电路的使用。
