Power Desinger基本使用指导

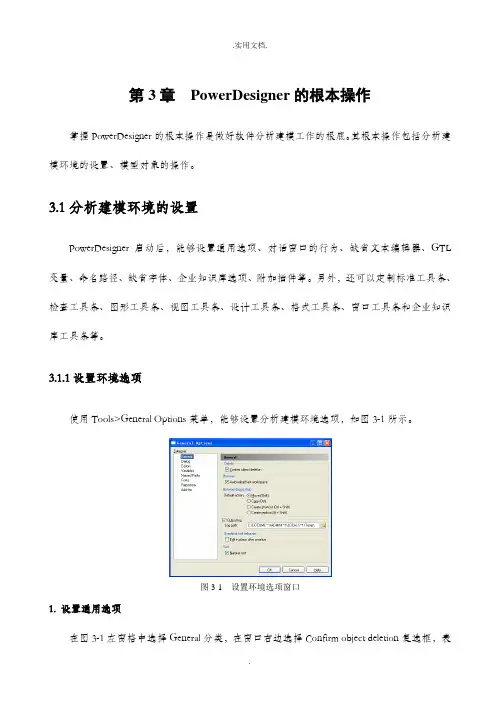

第3章PowerDesigner的根本操作掌握PowerDesigner的根本操作是做好软件分析建模工作的根底。

其根本操作包括分析建模环境的设置、模型对象的操作。

3.1分析建模环境的设置PowerDesigner启动后，能够设置通用选项、对话窗口的行为、缺省文本编辑器、GTL 变量、命名路径、缺省字体、企业知识库选项、附加插件等。

另外，还可以定制标准工具条、检查工具条、图形工具条、视图工具条、设计工具条、格式工具条、窗口工具条和企业知识库工具条等。

3.1.1设置环境选项使用Tools>General Options菜单，能够设置分析建模环境选项，如图3-1所示。

图3-1 设置环境选项窗口1. 设置通用选项在图3-1左窗格中选择General分类，在窗口右边选择Confirm object deletion复选框，表示删除模型对象时，系统自动弹出Confirm Deletion窗口，如图3-2所示。

选择Delete objects 单项选择按钮，表示删除模型对象的定义及其图形符号；选择Delete symbols only单项选择按钮，表示仅删除模型对象的图形符号，而不删除模型对象的定义。

图3-2 对象删除确认窗口在图3-1窗口右边选择Auto-reload last workspace，表示重启PowerDesigner时，自动装载上次退出系统时的状态。

Browser Drag&Drop组框用来定义在浏览器窗口拖拽模型对象时的缺省行为，其中，Move或Copy分别表示拖拽模型对象时，移动和复制对象；Create shortcut 或Create replica分别表示拖拽模型对象时，产生该对象的一个快捷方式或一个复制品；选择Output log复选框，表示将产生输出日志文件，Log path框中是输出日志文件的路径，使用Select Path工具可以改变日志文件的路径；选择Edit in place after creation复选框，表示产生新的模型对象后，可以直接在图形上编辑它的名称。

PowerDesigner使用教程——概念数据模型一、概念数据模型概述概念数据模型也称信息模型，它以实体－联系(Entity-RelationShip,简称E-R)理论为基础，并对这一理论进行了扩充。

它从用户的观点出发对信息进行建模，主要用于数据库的概念级设计。

通常人们先将现实世界抽象为概念世界，然后再将概念世界转为机器世界。

换句话说，就是先将现实世界中的客观对象抽象为实体(Entity)和联系(Relationship),它并不依赖于具体的计算机系统或某个DBMS系统，这种模型就是我们所说的CDM;然后再将CDM转换为计算机上某个DBMS所支持的数据模型，这样的模型就是物理数据模型,即PDM。

CDM是一组严格定义的模型元素的集合，这些模型元素精确地描述了系统的静态特性、动态特性以及完整性约束条件等，其中包括了数据结构、数据操作和完整性约束三部分。

1）数据结构表达为实体和属性;2）数据操作表达为实体中的记录的插入、删除、修改、查询等操作;3）完整性约束表达为数据的自身完整性约束（如数据类型、检查、规则等）和数据间的参照完整性约束（如联系、继承联系等）;二、实体、属性及标识符的定义实体（Entity），也称为实例，对应现实世界中可区别于其他对象的“事件”或“事物”。

例如，学校中的每个学生，医院中的每个手术。

每个实体都有用来描述实体特征的一组性质，称之为属性，一个实体由若干个属性来描述。

如学生实体可由学号、姓名、性别、出生年月、所在系别、入学年份等属性组成。

实体集（Entity Set）是具体相同类型及相同性质实体的集合。

例如学校所有学生的集合可定义为“学生”实体集，“学生”实体集中的每个实体均具有学号、姓名、性别、出生年月、所在系别、入学年份等性质。

实体类型（Entity Type）是实体集中每个实体所具有的共同性质的集合，例如“患者”实体类型为：患者｛门诊号，姓名，性别，年龄，身份证号.............｝。

（可以看到添加关系以后学生和教师的关系表前后发生的变化）
（详细的知识或者和数据库相关的请自行脑补，这里直介绍如何很好的使用PowerDesigner这个工具）
下面将介绍概念模型转为物理模型和物理模型转换为概念模型
1：如下图所示先打开概念模型图，然后点击Tool,如下图所示
（点开的页面如下所示，name和code我已经从概念模型1改成物理模型1了）
（上面的name和code起好后就可以在Cardinalities这块查看班级和学生的关系，可以看到班级的一端是一条线，学生的一端是三条，代表班级对学生是一对多的关系即one对many的关系，点击应用，然后确定即可）
9：一对多和多对一练习完还有多对多的练习，如下图操作所示（当你操作几遍之后发现自己已经非常熟练的使用此工具，是不是感觉棒棒哒），老师实体和上面介绍的一样，自己将name，data type等等修改成自己需要的即可，满足项目开发需求即可。（comment是解释说明，自己可以写相关的介绍和说明）
Code属性代号一般用英文UID DataType
Domain域表示属性取值范围如可以创建10个字符的地址域
M:Mandatory强制属性，表示该属性必填。不能为空
P:Primary Identifer是否是主标识符，表示实体店唯一标识符
D:Displayed显示出来，默认全部勾选
（在此上图说明name和code的起名方法）
（多对多需要注意的时自己可以手动点击按钮将关系调整称为多对多的关系many对many的关系，然后点击应用和确定即可）
综上即可完成最简单的学生，班级，教师这种概念数据模型的设计，需要考虑数据的类型和主标识码，是否为空。关系是一对一还是一对多还是多对多的关系，自己需要先规划好再设计，然后就ok了。

点击物理数据模型，填写模型名、数据库版本：点击ok，如果不⼩⼼选错了，也不要紧，可以在Database选项卡中重新编辑。

接下来将产⽣模型名称、表的⼯具栏：⼯具栏可以建表：填写表名称：Columns编辑表选中右键>属性可以添加序列：给序列命名：给序列定义：查看序列⽣成：⽣成序列的sql语句显⽰如下：可以点击表再添加个字段（项⽬经理Id）：可以看⼀下表结构：再建⼀个项⽬经理表：项⽬经理表字段：现在有两个表了：此时点击reference，可以建⽴两个表间，相同字段的主外键关系（带fk的都是从表）：此时双击箭头可以对reference进⾏编辑：此时就可以保存了，可以ctrl+s，即可另存为pdm⽂件：保存于桌⾯即可接着可以根据模型来⽣成sql语句：选择在桌⾯⽣成sql即可：可以看到桌⾯上⽣成了sql⽂件：打开crebas.sql/*==============================================================*/ /* DBMS name: ORACLE Version 10g *//* Created on: 2020/4/6 4:00:38 *//*==============================================================*/ -- Type package declarationcreate or replace package PDTypesasTYPE ref_cursor IS REF CURSOR;end;-- Integrity package declarationcreate or replace package IntegrityPackage ASprocedure InitNestLevel;function GetNestLevel return number;procedure NextNestLevel;procedure PreviousNestLevel;end IntegrityPackage;/-- Integrity package definitioncreate or replace package body IntegrityPackage ASNestLevel number;-- Procedure to initialize the trigger nest levelprocedure InitNestLevel isbeginNestLevel := 0;end;-- Function to return the trigger nest levelfunction GetNestLevel return number isbeginif NestLevel is null thenNestLevel := 0;end if;return(NestLevel);end;-- Procedure to increase the trigger nest levelprocedure NextNestLevel isbeginif NestLevel is null thenNestLevel := 0;end if;NestLevel := NestLevel + 1;end;-- Procedure to decrease the trigger nest levelprocedure PreviousNestLevel isbeginNestLevel := NestLevel - 1;end;end IntegrityPackage;/drop trigger "CompoundDeleteTrigger_coder"/drop trigger "CompoundUpdateTrigger_coder"/drop trigger "tib_coder"/drop trigger "CompoundInsertTrigger_coder"/alter table "coder"drop constraint FK_CODER_REFERENCE_PRO_MAN/drop table "coder" cascade constraints/drop table "pro_man" cascade constraints/drop sequence "Sequence_2"/drop sequence "Sequence_3"/drop sequence "coder_seq"/create sequence "Sequence_2"/create sequence "Sequence_3"/create sequence "coder_seq"increment by 1start with 1maxvalue 999minvalue 1cache 20//*==============================================================*/ /* Table: "coder" *//*==============================================================*/ create table "coder" ("cId" NUMBER(10) not null,"cname" varchar2(20),"pmId" number(10),constraint PK_CODER primary key ("cId"))//*==============================================================*/ /* Table: "pro_man" *//*==============================================================*/ create table "pro_man" ("pmId" number(10) not null,"pmName" varchar2(20),constraint PK_PRO_MAN primary key ("pmId"))/alter table "coder"add constraint FK_CODER_REFERENCE_PRO_MAN foreign key ("pmId")references "pro_man" ("pmId")/create trigger "CompoundDeleteTrigger_coder" before deleteon "coder"for each rowdeclareintegrity_error exception;errno integer;errmsg char(200);dummy integer;found boolean;begin-- Errors handlingexceptionwhen integrity_error thenraise_application_error(errno, errmsg);end;/create trigger "CompoundUpdateTrigger_coder" before update of "cId","pmId"on "coder"for each rowdeclareintegrity_error exception;errno integer;errmsg char(200);dummy integer;found boolean;seq NUMBER;beginseq := IntegrityPackage.GetNestLevel;-- Errors handlingexceptionwhen integrity_error thenraise_application_error(errno, errmsg);end;/create trigger "tib_coder" before inserton "coder"for each rowdeclareintegrity_error exception;errno integer;errmsg char(200);dummy integer;found boolean;begin-- Column ""cId"" uses sequence coder_seqselect coder_seq.NEXTVAL INTO :new."cId"from dual;-- Errors handlingexceptionwhen integrity_error thenraise_application_error(errno, errmsg);end;/create trigger "CompoundInsertTrigger_coder" before insert on "coder"for each rowdeclareintegrity_error exception;errno integer;errmsg char(200);dummy integer;found boolean;begin-- Column ""cId"" uses sequence coder_seqselect coder_seq.NEXTVAL INTO :new."cId"from dual;-- Errors handlingexceptionwhen integrity_error thenraise_application_error(errno, errmsg);end;/接着就是反转的过程：命名模型，然后选择要反转的数据库版本：点击Using a data source，然后点击右侧数据库⼩图标：接着点configure(配置数据源)：点击Add Data Source:选择系统数据源：接着选Oracle in OraDb10g_home1(其实这⼀步是⾃动检测你的数据库版本，所以只有⼀个10g)点完成：接着需要填：如果忘记了，可以登⼀下数据库：完善数据源和服务信息、⽤户id：数据源名⾃⼰起、TNS Service Name会⾃动匹配出服务名选择即可（就是数据库名），scott是⽤户名。

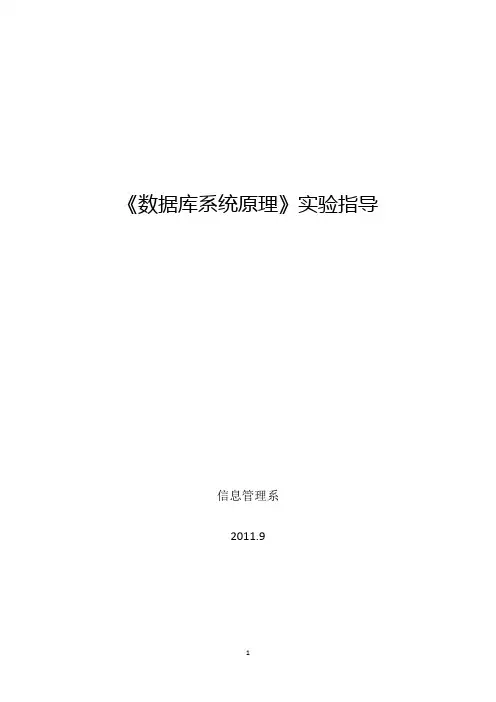

《数据库系统原理》实验指导信息管理系2011.9背景知识介绍学籍管理是学校管理中一项繁琐的工作，管理人员需要建立学生的学籍，汇总每学期没有拿到规定学分的学生以及这些学生的详细情况；学生完成一门课程的学习后，教师需要录入学生的考试成绩，计算平均成绩、汇总各分数段的人数，学生需要查询已结业的各门课程的成绩；班主任需要查询本班学生学习情况，包括各门课程的平均成绩和每个学生的考试通过情况，为此，设计一套实用的学籍管理系统就可以大大简化管理人员、班主任和任课教师的工作，方便学生查询自己的学习情况。

该系统主要实现的功能如表1所示。

表1 学籍管理主要功能表学籍管理基本情况：一个学院包含多个班级和多名教师，每个班级包括多名学生，根据学校规定，一个班级只有一个班主任，一个老师也只担任一个班级的班主任，一个学院有多名班主任，学院的属性有学院编号和学院名称，班级的属性有班级编号和班级名称，学生的属性有学号、姓名、性别和出生日期；每个学生可以选修多门课程，每门课程也可以被多个学生选修，学生选修课程后参加考试会有考试成绩，一个教师可以讲授多门课程，每一门课程也可以有多个教师讲授，教师授课要考虑授课地点以及授课的学期，一个教师可以受聘一种职称，一个职称可以聘任多个教师，每门课程属于一种课程类型，而每种课程类型可以包含很多门课程，每门课程最多只有一门先修课程。

课程的属性包括课程编号、课程名称、课程介绍、开设学期、总学时、学分以及先修课程，教师的属性有教师编号、姓名、性别、出生日期、参加工作时间，职称的属性有职称编号和职称名称，课程类型的属性有课程类型编号和课程类型说明。

实验一学籍管理概念结构设计1、实验目的1）熟练掌握概念结构设计的方法2）熟练掌握PowerDesigner进行CDM(Conceptual Data Model)设计及检测CDM模型的方法2、实验内容PowerDesigner CDM可以描述概念结构，根据前面对学籍管理基本情况的描述，使用PowerDesigner进行学籍管理CDM设计。

PowerDesigner简单使⽤教程PowerDesigner是⼀个做开发设计很常⽤的⼯具软件，同时还有Rose也可以，都是当前软件开发最著名的建模设计及软件之⼀,下⾯讲解简单的应⽤。

步骤：1.现在各版本⾮常多，我本⼈使⽤16.5版本，这⾥就是欢迎页⾯。

2.⾸页要建⽴模型，只有建⽴模型以后才能建⽴表格，才能进⾏以后的操作。

选择“File”然后选择第⼀项内容“New Model”,弹出新页⾯，在页⾯中的“Model name”填写⾃⼰的名称，在下⾯的“DBMS”中选择你要⽣成的数据库类型。

建议在这⾥选好后，以后⽣成的语句会好⼀些。

3.现在模型已经建⽴好了，让我们来开始建表吧。

⾸先在右侧⼯具栏中选择建表⼯具。

其中在“Physical Diagram”中选择有表格的这个，也就是下图标记的这个，把⿏标放上去显⽰Table就可以了。

点击以后在中间的地⽅选择放置的位置。

4.在中间放置好后，双击就能修改表名称和添加字段了。

在图的左边就是刚才放置的表格，然后双击就出现后侧的对话框了。

这个时候name是给⾃⼰在软件中查询看到的名称，Code是当前的表名，建议命名的时候有⼀定的规律。

⽐如系统以sys_开头，正常表以t_开头好⼀些。

comment是导⼊数据库的表的名称注释，建议要填写。

为了以后⽅便使⽤。

5.建⽴表字段。

其中Name是给设计软件的说明，Code是字段名，comment是表字段的说明。

对于初学者⼀定要写字段的注释。

为了以后开发养成良好的规范。

6.Date Type是设置字段的类型，其中varchar(40)是字符串型，int是数字型。

在Length是字段的长度，如果是主键的话Piamary和Mandatory这两个是要选中的，⼀个标⽰是主键，另⼀个是标⽰不能为空。

7.这样基础的建表就已经完成了，在表名上选择右键，选择“SQL Preview”就能看到SQL代码了。

8.添加外键：我们可能在Powerdesigner中，直接新建物理模型或（先设计概念、逻辑模型⽽⽣成物理模型）或（连接现有数据库，逆向⽣成物理模型）。

一、概念数据模型概述 数据模型是现实世界中数据特征的抽象。数据模型应该满足三个方面的要求： 1）能够比较真实地模拟现实世界 2）容易为人所理解 3）便于计算机实现

概念数据模型也称信息模型，它以实体－联系(Entity-RelationShip,简称E-R)理论为基础，并对这一理论进行了扩充。它从用户的观点出发对信息进行建模，主要用于数据库的概念级设计。

通常人们先将现实世界抽象为概念世界，然后再将概念世界转为机器世界。换句话说，就是先将现实世界中的客观对象抽象为实体(Entity)和联系(Relationship),它并不依赖于具体的计算机系统或某个DBMS系统，这种模型就是我们所说的CDM;然后再将CDM转换为计算机上某个DBMS所支持的数据模型，这样的模型就是物理数据模型,即PDM。

CDM是一组严格定义的模型元素的集合，这些模型元素精确地描述了系统的静态特性、动态特性以及完整性约束条件等，其中包括了数据结构、数据操作和完整性约束三部分。 1）数据结构表达为实体和属性; 2）数据操作表达为实体中的记录的插入、删除、修改、查询等操作; 3）完整性约束表达为数据的自身完整性约束（如数据类型、检查、规则等）和数据间的参照完整性约束（如联系、继承联系等）;

二、实体、属性及标识符的定义 实体（Entity），也称为实例，对应现实世界中可区别于其他对象的“事件”或“事物”。例如，学校中的每个学生，医院中的每个手术。 每个实体都有用来描述实体特征的一组性质，称之为属性，一个实体由若干个属性来描述。如学生实体可由学号、姓名、性别、出生年月、所在系别、入学年份等属性组成。

实体集（Entity Set）是具体相同类型及相同性质实体的集合。例如学校所有学生的集合可定义为“学生”实体集，“学生”实体集中的每个实体均具有学号、姓名、性别、出生年月、所在系别、入学年份等性质。

实体类型（Entity Type）是实体集中每个实体所具有的共同性质的集合，例如“患者”实体类型为：患者｛门诊号，姓名，性别，年龄，身份证号.............｝。实体是实体类型的一个实例，在含义明确的情况下，实体、实体类型通常互换使用。 实体类型中的每个实体包含唯一标识它的一个或一组属性，这些属性称为实体类型的标识符（Identifier），如“学号”是学生实体类型的标识符，“姓名”、“出生日期”、“信址”共同组成“公民”实体类型的标识符。

使用PowerDesigner设计ER图详细教程（1）一、概念数据模型概述数据模型是现实世界中数据特征的抽象。

数据模型应该满足三个方面的要求：1）能够比较真实地模拟现实世界2）容易为人所理解3）便于计算机实现概念数据模型也称信息模型，它以实体－联系(Entity-RelationShip,简称E-R)理论为基础，并对这一理论进行了扩充。

它从用户的观点出发对信息进行建模，主要用于数据库的概念级设计。

通常人们先将现实世界抽象为概念世界，然后再将概念世界转为机器世界。

换句话说，就是先将现实世界中的客观对象抽象为实体(Entity)和联系(Relationship),它并不依赖于具体的计算机系统或某个DBMS系统，这种模型就是我们所说的CDM;然后再将CDM转换为计算机上某个DBMS所支持的数据模型，这样的模型就是物理数据模型,即PDM。

CDM是一组严格定义的模型元素的集合，这些模型元素精确地描述了系统的静态特性、动态特性以及完整性约束条件等，其中包括了数据结构、数据操作和完整性约束三部分。

1）数据结构表达为实体和属性;2）数据操作表达为实体中的记录的插入、删除、修改、查询等操作;3）完整性约束表达为数据的自身完整性约束（如数据类型、检查、规则等）和数据间的参照完整性约束（如联系、继承联系等）;二、实体、属性及标识符的定义实体（Entity），也称为实例，对应现实世界中可区别于其他对象的“事件”或“事物”。

例如，学校中的每个学生，医院中的每个手术。

每个实体都有用来描述实体特征的一组性质，称之为属性，一个实体由若干个属性来描述。

如学生实体可由学号、姓名、性别、出生年月、所在系别、入学年份等属性组成。

实体集（Entity Set）是具体相同类型及相同性质实体的集合。

例如学校所有学生的集合可定义为“学生”实体集，“学生”实体集中的每个实体均具有学号、姓名、性别、出生年月、所在系别、入学年份等性质。

实体类型（Entity Type）是实体集中每个实体所具有的共同性质的集合，例如“患者”实体类型为：患者｛门诊号，姓名，性别，年龄，身份证号.............｝。

PowerDesigner使⽤教程PowerDesigner是⼀款功能⾮常强⼤的建模⼯具软件，⾜以与Rose⽐肩，同样是当今最著名的建模软件之⼀。

Rose是专攻UML对象模型的建模⼯具，之后才向数据库建模发展，⽽PowerDesigner则与其正好相反，它是以数据库建模起家，后来才发展为⼀款综合全⾯的Case⼯具。

PowerDesigner主要分为7种建模⽂件：1. 概念数据模型 (CDM)对数据和信息进⾏建模，利⽤实体-关系图（E-R图）的形式组织数据，检验数据设计的有效性和合理性。

2. 逻辑数据模型 (LDM)PowerDesigner 15 新增的模型。

逻辑模型是概念模型的延伸，表⽰概念之间的逻辑次序，是⼀个属于⽅法层次的模型。

具体来说，逻辑模型中⼀⽅⾯显⽰了实体、实体的属性和实体之间的关系，另⼀⽅⾯⼜将继承、实体关系中的引⽤等在实体的属性中进⾏展⽰。

逻辑模型介于概念模型和物理模型之间，具有物理模型⽅⾯的特性，在概念模型中的多对多关系，在逻辑模型中将会以增加中间实体的⼀对多关系的⽅式来实现。

逻辑模型主要是使得整个概念模型更易于理解，同时⼜不依赖于具体的数据库实现，使⽤逻辑模型可以⽣成针对具体数据库管理系统的物理模型。

逻辑模型并不是在整个步骤中必须的，可以直接通过概念模型来⽣成物理模型。

3. 物理数据模型 (PDM)基于特定DBMS，在概念数据模型、逻辑数据模型的基础上进⾏设计。

由物理数据模型⽣成数据库，或对数据库进⾏逆向⼯程得到物理数据模型。

4. ⾯向对象模型 (OOM)包含UML常见的所有的图形：类图、对象图、包图、⽤例图、时序图、协作图、交互图、活动图、状态图、组件图、复合结构图、部署图（配置图）。

OOM 本质上是软件系统的⼀个静态的概念模型。

5. 业务程序模型 (BPM)BPM 描述业务的各种不同内在任务和内在流程，⽽且客户如何以这些任务和流程互相影响。

BPM 是从业务合伙⼈的观点来看业务逻辑和规则的概念模型，使⽤⼀个图表描述程序，流程，信息和合作协议之间的交互作⽤。

PowerDesigner16使用教程全攻略1.前言数据库设计的基本步骤按顺序分为需求分析、概念设计、逻辑结构设计、物理结构设计、数据库实施、数据库的运行和维护六个阶段。

对于设计大型数据库我们建议遵循这些步骤，先设计概念模型，因为概念模型更易于看出实体关系，也便于对业务逻辑的理解，如果你的数据库实体规模不大，实体间的关系易于理解，那也可直接进行物理模型设计以便精简流程。

本文档使用软件版本为PowerDesigner16.7，因PowerDesigner16各小版本间差异不大，常用的操作和设置基本一致。

若是版本不一致，请参考后自行学习。

2.创建概念数据模型1、点击菜单栏File->New Model按序号顺序选择，完成概念数据模型创建。

如下图。

2、概念数据模型右侧工具箱（ToolBox）常用控件介绍。

如下图。

3、概念数据模型常用的实体属性General选项卡介绍。

如下图。

4、概念数据模型常用的实体属性Attributes选项卡介绍。

如下图。

5、设计的概念数据模型。

如下图。

3.概念模型转为物理模型1、点击菜单栏Tools->Generate Physical Data Model。

如下图。

2、按图操作创建物理模型。

如下图。

4.创建物理数据模型1、点击菜单栏File->New Model，按序号顺序选择。

如下图。

2、物理数据模型右侧工具箱（ToolBox）常用控件介绍。

如下图。

3、物理数据模型常用的实体属性General选项卡介绍。

如下图。

4、物理数据模型常用的实体属性Columns选项卡介绍。

如下图。

5、实体关系Reference常用操作。

如下图6、物理数据模型创建唯一键。

如下图。

7、物理数据模型设置字段默认值、检查约束。

5.导出建库SQL脚本1、点击菜单栏Database->Generate Database,按图操作后，点击确定即可。

2、生成的创建库SQL脚本。

如下图。

6.导出数据库设计文档6.1.使用向导生成数据字典文档1、在物理数据模型中按下图序号顺序操作。

念数据模型(CDM)
定义属性
实体属性是附加到实体上的数据项
22
1:概念数据模型(CDM)
定义域
• 一个域定义你能适用于多个数据项目的标准数据结构。 当你修 正一个域时,你将更新全部与域关联的数据项目。 当你作任何变 化的时候 , 这导致数据一致化特性比较容易。 • 可以创建一些自己常用的域,来应用到数据对象上,就不会导致相 同的用途,但是数据类型和长度不一致
18
1:概念数据模型(CDM)
• • • • • CDM可以完成的工作: 数据图形化,形象化 数据表设计的合法性校验 转化为PDM 转化为OOM
19
1:概念数据模型(CDM)
创建CDM
20
1:概念数据模型(CDM)
• 定义实体 • 实体是带有描述特性的可以辨别的对象。在概念数据模型中， 只有业务问题需要的对象才被定义为实体，一个实体可能是有 形的或无形的、具体的或抽象的、有生命的或无生命的。
定义继承
• 继承连接用来定义一种父类（父实体）与子类（子实体）之间 的特殊联系。子实体与它的父实体共享一些属性，有一个或多 个属性不被父实体或其它子实体所共享.父实体也能有一个或多 个联系不与子实体共享。
26
1:概念数据模型(CDM)
检查模型 • 业务规则检查 • 域检查 • 数据项检查 • 实体检查 • 实体属性检查 • 实体标识符检查 • 关系检查 • 联合检查 • 继承检查
33
2:物理数据模型(PDM)
定义引用
• 引用是在父表和子表间建立一种关系。 • 引用定义引用一致完整性约束在列之间，可以是主键、外键或 者是替代主键 • 引用最常见的是在主键上
34
2:物理数据模型(PDM)
定义约束

PowerDesigner使用手册1 PowerDesigner整体框架介绍1.1 PowerDesigner 介绍PowerDesigner是Sybase公司的CASE工具集,是图形化、易于使用的企业建模环境。

使用它可以方便地对管理信息系统进行分析设计,它几乎包括了数据库模型设计的全过程。

利用PowerDesigner可以制作数据流程图、概念数据模型、物理数据模型,可以生成多种客户端开发工具的应用程序,还可为数据仓库制作结构模型,也能对团队设计模型进行控制。

它可与许多流行的数据库设计软件,例如:PowerBuilder、Delphi、VB等相配合使用来缩短开发时间和使系统设计更优化PowerDesigner 主要包括以下功能:集成多种建模能力,能建立的模型包括:数据模型(E/R, Merise业务模型(BPMN, BPEL, ebXML应用模型(UML1.2 PowerDesigner环境介绍1.2.1对象浏览器介绍工作空间(Workspace它是浏览器中树的根,是组织及管理所有设计元素的虚拟环境。

你可以通过保存工作空间保存自己的设计空间信息以便再次打开时可以还原到保存前的状态。

项目(Project作为容纳你所有开发出的制品的容器,项目中的所有对象可以作为一个单元存到PowerDesigner库中。

每个项目自动维护一张图用以显示模型以及文档之间的依赖。

文件夹(folder工作空间可以包含用户自定义的文件夹用以组织模型和文件。

例如,你有两个独立的项目,希望在一个工作空间中处理,此时可以使用文件夹。

模型(Model模型是PowerDesigner中的基本设计单元。

每个模型中有一个或多个图以及若干模型对象。

包(Package当模型较大时,可能需要把模型拆分成多个“子模型”以便于操作,这些子模型就叫做包,今后可以把不同的包分配给不同的开发组。

图(Diagram展现模型对象之间的交互。

可以在模型或包中创建多个图。

PowerDesigner（数据建模）使⽤⼤全什么是PowerDesigner引⼊百度百科的说法是：power designer是能进⾏数据库设计的强⼤的软件，是⼀款开发⼈员常⽤的⼯具。

使⽤它可以分别从概念数据模型(Conceptual Data Model)和物理数据模型(Physical Data Model)两个层次对数据库进⾏设计。

在这⾥，概念数据模型描述的是独⽴于(DBMS)的实体定义和实体关系定义；物理数据模型是在概念数据模型的基础上针对⽬标数据库管理系统的具体化。

在这⾥有必要强调下什么是数据模型呢？数据模型是现实世界中数据特征的抽象。

数据模型应该满⾜三个⽅⾯的要求：1）能够⽐较真实地模拟现实世界2）容易为⼈所理解3）便于计算机实现恩？什么⿁，还是不懂～继续看概念数据模型也称信息模型，它以实体－联系(Entity-RelationShip,简称E-R)理论为基础，并对这⼀理论进⾏了扩充。

它从⽤户的观点出发对信息进⾏建模，主要⽤于数据库的概念级设计。

通常⼈们先将现实世界抽象为概念世界，然后再将概念世界转为机器世界。

换句话说，就是先将现实世界中的客观对象抽象为实体(Entity)和联系(Relationship),它并不依赖于具体的计算机系统或某个DBMS系统，这种模型就是我们所说的CDM;然后再将CDM转换为计算机上某个DBMS所⽀持的数据模型，这样的模型就是物理数据模型,即PDM可以帮我们做哪些事㈠设计类图㈡使⽤PowerDesigner设计数据库关系以后，可以⽣成HTML,供团队成员进⾏讨论。

㈢使⽤PowerDesigner进⾏⾯向对象分析与UML建模动态模型动态图包括：状态图（Statechart Diagram）、顺序图（Sequence Diagram）、协作图（Collaboration Diagram）和活动图（Activity Diagram）。

状态图：描述系统元素的状态变化。

使用powerdesigner根据已有数据库建立概念数据模型的基本
方法
使用PowerDesigner根据已有数据库建立概念数据模型的基本
方法如下：
1. 打开PowerDesigner软件并创建一个新的模型。

2. 在模型中创建一个新的物理模型，选择对应的数据库类型。

3. 通过连接数据库功能，连接到需要建立概念数据模型的数据库。

在PowerDesigner中，选择“文件”菜单中的“连接到数据库”。

4. 选择数据库连接类型，并输入数据库的连接信息，包括数据库类型、主机名、用户名和密码。

5. 连接成功后，PowerDesigner会自动加载数据库中的表、视图、存储过程等对象。

6. 选择需要转换为概念数据模型的表，使用鼠标右键点击该表，选择“转换为概念数据模型”。

7. PowerDesigner会自动生成一个新的概念数据模型，将选定
的表转换为该模型中的实体。

8. 根据需要，可以进一步修改概念数据模型中的实体、属性和关系。

9. 继续转换其他的表，直到完成整个概念数据模型的建立。

10. 可以在概念数据模型中定义主键、外键、唯一约束等约束条件，以及索引、视图等其他对象。

11. 最后，可以将概念数据模型导出为SQL脚本或者进行数据库逆向工程，将模型的定义应用到实际的数据库中。

以上就是使用PowerDesigner根据已有数据库建立概念数据模型的基本方法。

根据具体情况，可能还需要进行一些其他的配置和操作。

在这个过程中，需要对数据库结构和概念数据模型有一定的了解，以便正确地转换和定义模型。

PowerDesigner连接配置Oracle教程PowerDesigner是一款功能强大的建模和设计工具，可以用于数据库设计、业务过程建模、数据架构设计等。

在使用PowerDesigner时，连接配置是必不可少的一步。

下面是一个关于如何配置PowerDesigner连接Oracle数据库的教程。

步骤1：安装JDBC驱动步骤2：启动PowerDesigner在安装目录中找到PowerDesigner的可执行文件，并双击它以启动PowerDesigner。

步骤3：创建新的模型在PowerDesigner中，点击“文件”菜单，然后选择“新建”。

在弹出的对话框中，选择要创建的模型类型。

这里我们选择“Relational Data Model”（关系数据模型）。

步骤4：配置数据库连接步骤5：选择数据库类型步骤6：配置数据库连接参数在选定数据库类型后，根据您的Oracle数据库配置填写以下参数：- 主机名（Hostname）：填写存储Oracle数据库的主机的主机名或IP地址。

- 端口（Port）：填写Oracle数据库实例的端口号。

默认端口号为1521- 数据库名称（Database Name）：填写您要连接的Oracle数据库的名称。

- 用户名（User Name）：填写用于连接Oracle数据库的用户名。

- 密码（Password）：填写连接Oracle数据库所需的密码。

步骤7：配置JDBC驱动步骤8：测试数据库连接在填写完所有的连接参数和配置JDBC驱动后，可以点击“测试连接”按钮来测试数据库连接是否成功。

步骤9：保存配置点击“确定”按钮保存数据库连接配置。

到此为止，您已经成功配置了PowerDesigner连接Oracle数据库。

您可以使用PowerDesigner进行数据库设计和建模，以及其他与Oracle数据库相关的操作。

总结：配置PowerDesigner连接Oracle数据库需要进行一系列步骤，包括安装JDBC驱动、创建新的模型、配置数据库连接、选择数据库类型、配置数据库连接参数、配置JDBC驱动、测试数据库连接等。

一、概念数据模型概述数据模型是现实世界中数据特征的抽象。

数据模型应该满足三个方面的要求：1）能够比较真实地模拟现实世界2）容易为人所理解3）便于计算机实现概念数据模型也称信息模型，它以实体－联系(Entity-RelationShip,简称E-R)理论为基础，并对这一理论进行了扩充。

它从用户的观点出发对信息进行建模，主要用于数据库的概念级设计。

通常人们先将现实世界抽象为概念世界，然后再将概念世界转为机器世界。

换句话说，就是先将现实世界中的客观对象抽象为实体(Entity)和联系(Relationship),它并不依赖于具体的计算机系统或某个DBMS系统，这种模型就是我们所说的CDM;然后再将CDM转换为计算机上某个DBMS所支持的数据模型，这样的模型就是物理数据模型,即PDM。

CDM是一组严格定义的模型元素的集合，这些模型元素精确地描述了系统的静态特性、动态特性以及完整性约束条件等，其中包括了数据结构、数据操作和完整性约束三部分。

1）数据结构表达为实体和属性;2）数据操作表达为实体中的记录的插入、删除、修改、查询等操作;3）完整性约束表达为数据的自身完整性约束（如数据类型、检查、规则等）和数据间的参照完整性约束（如联系、继承联系等）;二、实体、属性及标识符的定义实体（Entity），也称为实例，对应现实世界中可区别于其他对象的“事件”或“事物”。

例如，学校中的每个学生，医院中的每个手术。

每个实体都有用来描述实体特征的一组性质，称之为属性，一个实体由若干个属性来描述。

如学生实体可由学号、姓名、性别、出生年月、所在系别、入学年份等属性组成。

实体集（Entity Set）是具体相同类型及相同性质实体的集合。

例如学校所有学生的集合可定义为“学生”实体集，“学生”实体集中的每个实体均具有学号、姓名、性别、出生年月、所在系别、入学年份等性质。

实体类型（Entity Type）是实体集中每个实体所具有的共同性质的集合，例如“患者”实体类型为：患者｛门诊号，姓名，性别，年龄，身份证号.............｝。

PowerDesigner系列教程（一)目标:本文主要介绍PowerDesigner中概念数据模型CDM的基本概念.一、概念数据模型概述数据模型是现实世界中数据特征的抽象。

数据模型应该满足三个方面的要求：1）能够比较真实地模拟现实世界2）容易为人所理解3)便于计算机实现概念数据模型也称信息模型，它以实体－联系（Entity—RelationShip,简称E-R）理论为基础，并对这一理论进行了扩充。

它从用户的观点出发对信息进行建模，主要用于数据库的概念级设计。

通常人们先将现实世界抽象为概念世界，然后再将概念世界转为机器世界。

换句话说，就是先将现实世界中的客观对象抽象为实体(Entity）和联系(Relationship），它并不依赖于具体的计算机系统或某个DBMS系统，这种模型就是我们所说的CDM；然后再将CDM转换为计算机上某个DBMS所支持的数据模型，这样的模型就是物理数据模型,即PDM.CDM是一组严格定义的模型元素的集合,这些模型元素精确地描述了系统的静态特性、动态特性以及完整性约束条件等，其中包括了数据结构、数据操作和完整性约束三部分。

1）数据结构表达为实体和属性；2）数据操作表达为实体中的记录的插入、删除、修改、查询等操作；3）完整性约束表达为数据的自身完整性约束（如数据类型、检查、规则等）和数据间的参照完整性约束（如联系、继承联系等);二、实体、属性及标识符的定义实体（Entity），也称为实例，对应现实世界中可区别于其他对象的“事件”或“事物”。

例如,学校中的每个学生,医院中的每个手术。

每个实体都有用来描述实体特征的一组性质，称之为属性,一个实体由若干个属性来描述。

如学生实体可由学号、姓名、性别、出生年月、所在系别、入学年份等属性组成.实体集(Entity Set）是具有相同类型及相同性质实体的集合。

例如学校所有学生的集合可定义为“学生”实体集，“学生”实体集中的每个实体均具有学号、姓名、性别、出生年月、所在系别、入学年份等性质。
